建筑材料的基本性质

建筑材料是建筑工程的基础，其性能直接决定着建筑物的安全性、耐久性与功能实现。材料选用不仅关系到结构承载与稳定，还会影响节能、环保、舒适性及经济性。无论是在施工、使用还是后期维护阶段，材料的基本性质始终影响着实际工程表现。例如混凝土的抗压强度、钢材的延性、木材的吸水率和变形能力，这些性能都是工程中重要考量。

随着建筑技术的发展，工程对材料性能提出了更高、更细致的要求。物理性质（如密度、孔隙率、导热性）影响结构、隔热、防火等应用，力学性质（如强度、弹性、韧性）直接决定结构安全，耐久性能（如抗冻、抗渗、耐腐蚀）决定材料寿命。

全面理解材料的基本性质，是科学选择和合理使用建筑材料的前提。只有掌握各种材料的物理与力学特征，才能根据工程实际和经济要求选材用材，为后续的设计、施工与维护提供基础支撑。本章将系统介绍建筑材料的主要物理和力学性质，结合工程案例和标准，帮助读者建立科学的材料性能评价体系。

---

材料的基本物理参数

建筑材料的物理性质反映了材料在各种物理因素作用下表现出来的特征。这些性质不仅影响材料的使用性能，还直接关系到工程的质量和经济效益。

密度与表观密度

材料的密度是指材料在绝对密实状态下，单位体积的质量。而在实际工程中，我们更多接触到的是表观密度，即材料在自然状态下（包括内部孔隙）的单位体积质量。

以普通混凝土为例，其密度约为2600 kg/m³，但表观密度仅为2400 kg/m³左右。这种差异源于混凝土内部存在的孔隙。密度和表观密度的比值可以反映材料的密实程度，这个比值越接近1，说明材料越密实。

不同建筑材料的密度差异显著。钢材的密度高达7850 kg/m³，使其成为高强度结构材料的首选。普通混凝土的表观密度在2000-2800 kg/m³之间，既能保证强度又便于施工。木材的表观密度通常在300-900 kg/m³范围内，属于轻质材料。加气混凝土的表观密度更低，仅为400-800 kg/m³，具有优异的保温性能。

下方展示了常见建筑材料的密度对比：

孔隙率与密实度

材料内部的孔隙特征对其性能有着深远影响。孔隙率是指材料中孔隙体积占总体积的百分比。按照孔隙的连通性，可分为开口孔隙和闭口孔隙。开口孔隙与外界连通，会影响材料的吸水性和抗渗性。闭口孔隙则相对独立，主要影响材料的保温隔热性能。

例如，住宅小区在建设时选用了孔隙率为30%的烧结多孔砖作为填充墙材料。这种砖的大量孔隙降低了导热系数，使得墙体保温性能提升约40%，有效降低了冬季供暖能耗。然而，孔隙率的增加也带来了强度的适度降低，因此必须在保温与承重之间找到平衡点。

密实度与孔隙率互为补充，两者之和恒等于1。密实度高的材料，通常具有更好的强度、耐久性和抗渗性。例如，用于水工建筑的混凝土要求较高的密实度，以保证其抗渗性能满足防水要求。

---

材料与水的关系

建筑材料在使用过程中不可避免地会与水接触，材料对水的敏感性直接影响其耐久性和使用性能。

吸水性与吸湿性

材料的吸水性是指材料在水中吸收水分的能力，通常用吸水率来表示。吸水率分为质量吸水率和体积吸水率两种。质量吸水率是材料吸水饱和后增加的质量与干燥质量的百分比，体积吸水率则是吸收水的体积与材料体积的百分比。

南方地区的建筑材料选择必须充分考虑吸水性问题。广州某办公楼外墙采用的花岗岩石材，其吸水率仅为0.2%，即使在梅雨季节也能保持干燥，不会出现返潮现象。相比之下，砂岩的吸水率可达3%-10%，在潮湿环境中容易吸水变色，影响建筑外观。

吸湿性则是指材料从空气中吸收水蒸气的性质。木材具有较强的吸湿性，在相对湿度70%的环境中，木材的含水率可达12%-15%。这种吸湿特性使得木材在湿度变化时会发生膨胀或收缩，这就是为什么木地板在梅雨季节容易起拱，而在干燥的冬季又会出现缝隙的原因。

抗渗性

抗渗性是指材料抵抗压力水渗透的能力。在水压力作用下，水会通过材料内部的连通孔隙渗透。抗渗性用抗渗等级表示，如P4、P6、P8等，数字越大，抗渗性越好。

三峡大坝混凝土工程对抗渗性提出了极高要求。大坝核心部位采用的混凝土抗渗等级达到P20以上，能够承受高达2.0 MPa的水压而不渗水。为实现这一目标，工程采用了低水胶比、掺加粉煤灰和矿渣粉等多项技术措施，有效降低了混凝土的孔隙率，提高了密实度。

地下工程对材料抗渗性的要求同样严格。上海某地铁车站位于地下25米深处，长期承受地下水压力。车站结构采用抗渗等级P12的混凝土，并在外侧增设防水卷材，形成双重防水体系。经过十多年运营，结构未出现渗漏现象，证明了材料选择的正确性。

抗冻性

材料的抗冻性是指其抵抗冻融循环作用的能力，通常用抗冻等级（如 F25、F50、F100等）表示，对应能承受的冻融循环次数。

影响材料抗冻性的主要因素如下：

因此，提高材料的抗冻性，除了要优化其孔隙结构、降低饱水度之外，还应注重原材料的选择和生产工艺的改进。尤其要减少细小连通孔隙的存在，因为这类孔隙容易吸水且膨胀空间有限，在冻融循环中最容易发生冻胀破坏。此外，可以通过掺加引气剂等措施，适当增加闭口气泡，赋予材料一定的“缓冲”空间，从而进一步提升其耐冻融性能。

---

材料的热工性质

建筑材料的热工性质关系到建筑的节能效果和使用舒适度，在当前强调绿色建筑的背景下显得尤为重要。

导热性与保温性

材料的导热性用导热系数λ来衡量，单位为W/(m·K)。导热系数越小，材料的保温性能越好。导热系数的大小主要取决于材料的组成、密度和含水率。

不同材料的导热系数差异极大：

• 金属材料的导热系数最大，钢材的导热系数为58 W/(m·K)，这使得钢结构在冬季容易形成冷桥，需要特别处理。

• 混凝土的导热系数约为1.7 W/(m·K)，属于导热性较强的材料。

• 烧结砖的导热系数在0.45-0.80 W/(m·K)范围内，具有一定的保温作用。

• 保温材料的导热系数则很小，如岩棉为0.040 W/(m·K)，聚苯板为0.030 W/(m·K)，能够显著降低建筑能耗。

在一栋办公楼的外墙采用了复合墙体结构。外侧为200mm厚混凝土，中间为80mm厚聚苯板保温层，内侧为100mm厚混凝土。通过热工计算，这种复合墙体的传热系数仅为0.45 W/(m²·K)，远低于北京地区0.60 W/(m²·K)的限值要求。在冬季室内温度20℃、室外温度-10℃的条件下，墙体内表面温度可达17℃，有效避免了结露现象。

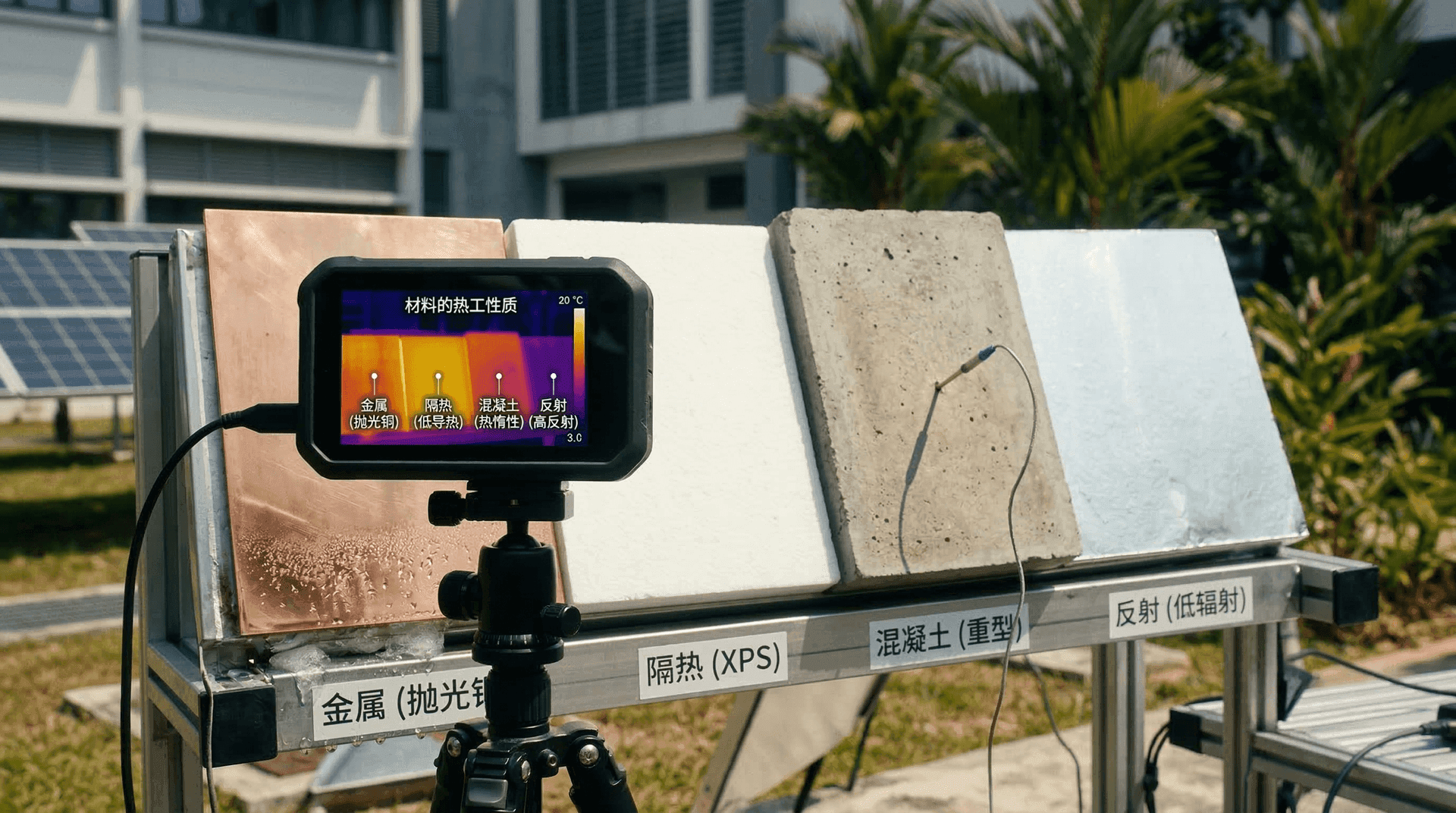

从上图可以看出，不同材料的导热系数呈现巨大差异。保温材料的导热系数仅为钢材的千分之一左右，这种性能差异决定了它们在建筑中的不同应用方式。

比热容与热容量

材料的比热容是指单位质量的材料温度升高1K所需的热量，单位为J/(kg·K)。热容量则是材料的比热容与表观密度的乘积，反映了材料储存热量的能力。

混凝土具有较大的热容量，这使其在昼夜温差较大的地区发挥调节室温的作用。新疆某住宅采用300mm厚混凝土外墙，利用混凝土的蓄热能力，白天吸收太阳辐射热，夜晚缓慢释放，使室内温度波动幅度减小约5℃，提高了居住舒适度。

水的比热容在常见物质中最大，达到4200 J/(kg·K)。这解释了为什么潮湿材料的热工性能会显著变化。含水率每增加1%，材料的导热系数可能增加10%-15%。因此，保温材料必须保持干燥，否则保温效果会大打折扣。

---

材料的力学性质

力学性质是建筑材料最为核心和关键的性能指标之一，关系到建筑物是否能够安全、可靠地承载各种使用和环境荷载。材料的力学性能不仅决定了其能否作为结构组成部分，还影响到结构的设计形式、使用寿命和安全储备。因此，只有具备优良力学性质的材料，才能满足建筑物对承载、抗震、防风等多方面的结构需求。

强度与应力-应变关系

材料的强度指的是其抵抗破坏的能力，通常用单位面积上所能承受的最大力来衡量，单位为MPa。根据受力方式的不同，常见的强度主要包括：

例如，高强度钢材的抗拉强度可达400-600 MPa，广泛用于承受拉力的结构构件；混凝土的抗压强度为20-50 MPa，擅长承受压力；木材顺纹抗拉强度为80-120 MPa，但横纹抗拉强度仅为顺纹的1/20，显示出其明显的各向异性，这在结构设计时必须加以考虑。

材料在荷载作用下会产生变形。其应力-应变曲线通常包含弹性阶段和塑性阶段。例如C30混凝土，在初期应力与应变基本成正比，表现出弹性；超过一定限制后曲线弯曲，应变加快，进入塑性阶段，最终直到材料破坏。

弹性与塑性

材料的弹性是指当荷载移除后变形能够完全恢复的性质，其主要指标为弹性模量。弹性模量越大，相同应力作用下材料的变形越小。常见建筑材料的弹性模量、塑性、强度等基本性质如下表：

例如，港珠澳大桥主桥钢结构采用Q370qE高强度钢，弹性模量高达206 GPa，确保了桥梁在车辆荷载下仅有很小的变形，极大提升了结构安全性和行车舒适性。相比之下，如果采用弹性模量较小的材料，则结构在相同荷载下的变形会明显增大，影响使用功能甚至安全。

塑性则指材料在荷载作用下产生永久变形而不致于立即破坏的能力。良好的塑性可以在出现局部过载时，通过变形来释放局部应力，避免脆性断裂。另外，钢材具有优异的塑性，破坏前会出现明显变形，给出预警。混凝土塑性较差，很多时候会突然脆性断裂，因此在混凝土结构中必须配置钢筋，以提高整体的安全性和韧性。

韧性与硬度

韧性是指材料在断裂前吸收能量的能力，反映了材料抵抗冲击和突然破坏的性能。韧性好的材料既有足够的强度，又有良好的塑性。钢材是典型的韧性材料，在地震等动力荷载作用下能够通过塑性变形吸收能量，避免结构倒塌。

汶川地震中，一些采用框架-剪力墙结构的建筑表现出良好的抗震性能。这种结构充分利用了钢筋和混凝土的韧性，在强烈地震作用下虽然出现裂缝和变形，但主体结构未发生倒塌，为人员疏散赢得了宝贵时间。相比之下，采用脆性材料建造的老旧建筑在地震中损毁严重。

硬度是指材料表面抵抗局部压入或刻划的能力。硬度高的材料耐磨性好，适合用于地面、路面等易磨损部位。花岗岩的莫氏硬度达到6-7级，是优质的地面装饰材料。北京天安门广场地面采用的花岗岩石材，经过数十年人流踩踏和风雨侵蚀，表面依然平整光洁。

---

材料的耐久性

材料的耐久性是指材料在长期使用过程中抵抗各种破坏因素作用、保持其性能的能力。耐久性关系到建筑物的使用寿命和维护成本。

耐腐蚀性

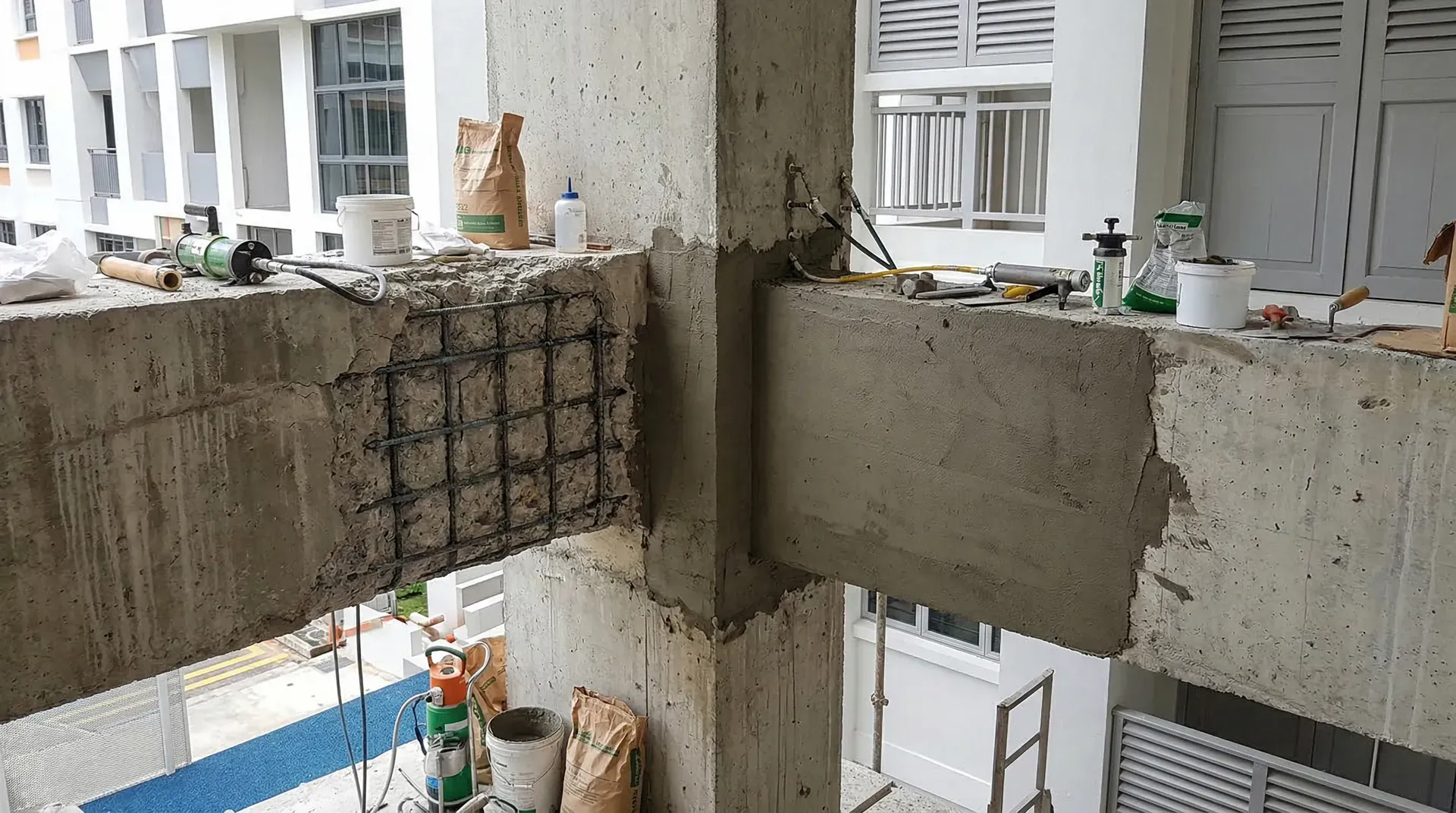

建筑材料在使用中会受到各种化学物质的侵蚀。混凝土的碳化是常见的腐蚀形式，空气中的二氧化碳与混凝土中的氢氧化钙反应，降低混凝土的碱度，导致钢筋锈蚀。在城市环境中，混凝土的碳化速度约为每年1-2mm。

沿海地区的建筑面临更严峻的腐蚀环境。氯离子对钢筋的腐蚀作用尤为显著。深圳某滨海建筑在建造时采用了高性能混凝土，掺加矿物掺合料提高密实度，混凝土保护层厚度增加到50mm，并在钢筋表面涂覆环氧树脂，形成多重防护体系。这些措施使结构设计使用年限达到100年。

金属材料的锈蚀是另一个重要问题。普通碳素钢在潮湿环境中容易生锈，表面形成的铁锈疏松多孔,不能阻止锈蚀继续发展。不锈钢表面能形成致密的钝化膜,具有良好的耐腐蚀性。建筑中的金属构件通常需要采取防腐措施,如涂装防锈漆、热镀锌等。

老化与风化

高分子材料会发生老化,在光、热、氧等因素作用下,分子链断裂或交联,导致性能下降。塑料门窗如果不添加抗老化剂,在紫外线照射下会变脆开裂。现代PVC门窗通过添加稳定剂和紫外线吸收剂,使用寿命可达30年以上。

---

材料选用的工程实践

在实际工程中，材料选用需要综合考虑性能要求、经济性、施工条件和环境影响等多方面因素。以下以表格形式梳理典型工程中的材料选择与应用：

结构工程中的材料选择

节能建筑中的材料应用

在节能建筑领域，不同的场景采用了有针对性的材料选择和系统配置，以实现更加显著的节能效果。例如，超低能耗建筑通常采用多重保温与高性能门窗的复合做法。外墙选用了厚达300毫米的石墨聚苯板作为保温层，极大地降低了墙体的传热，搭配三层玻璃、两腔断桥铝合金窗，大幅提高了门窗的隔热性能，屋面则采用400毫米厚岩棉保温层进行强化。

这些组合措施使得建筑各部位的传热系数大幅降低：外墙仅为0.15 W/(m²·K)，外窗为0.8 W/(m²·K)，屋面则低至0.12 W/(m²·K)，整体实现年度供暖能耗降低90%以上，显著提升了建筑的节能表现。

针对相变节能方案，则是在建筑内部如石膏板中加入具有23~26℃温度范围相变特性的储能材料。这类材料能够在温度波动时吸收或释放大量热量，从而实现主动的室内温度调节。经实际应用表明，这一措施可使空调能耗降低约25%，不仅缓解了冷热波动带来的不适，也进一步提升了建筑的整体节能效率。

绿色建筑中的材料理念

在绿色建筑实践中，材料的选择和应用更加注重环保和资源循环利用。例如，北京某住宅项目在地下室底板全部采用了再生混凝土，这不仅有效消纳了建筑垃圾，也节约了天然砂石资源。

新疆地区的一些项目优先选用本地黏土砖，利用当地材料能够减少长距离运输带来的能耗与碳排放，同时因适应当地气候，其蓄热性能也更为理想。

在室内装修方面，部分幼儿园全部使用水性涂料及无甲醛板材作为装饰材料，极大优化了室内空气质量，从而保障了人员的身体健康。这些做法共同推动了建筑材料向绿色、低碳和可持续发展方向迈进。

---

总结

建筑材料的基本性质不仅是材料科学的基础，也是工程应用的核心起点。其物理性质如密度、孔隙率主要影响材料自重和保温性能，吸水性、抗渗性、抗冻性决定耐久性，导热性则关系到节能效果。力学性质则涉及结构安全，强度决定承载能力，弹性与塑性影响变形表现，韧性则体现在极端工况下材料的稳定性。

这些性质往往相互影响。例如，孔隙率提高会降低强度和密实度，但能提升保温性能；材料吸水后，导热系数增加，抗冻性下降。因此，材料选用时需根据工程需求权衡各项特性，没有绝对完美的材料，只有应用场景最优的选择。比如混凝土耐压，钢材抗拉，两者结合形成钢筋混凝土综合优点。保温材料虽导热系数低，但强度有限，需配合承重材料使用。

在工程实践中，材料的选择应综合结构安全、使用环境、经济性及施工条件等因素。不同工程对同一材料的需求可能截然不同，例如水利工程混凝土强调抗渗与稳定，装配式建筑关注精度与连接，节能建筑注重热工性能，绿色建筑则更关注环境影响。

随着科技进步，高性能混凝土、新型保温、功能性材料（如相变材料、透水混凝土、自清洁涂料）不断涌现，推动建筑材料向高性能、绿色化发展。再生与本地材料的广泛应用也很好地体现了可持续发展的理念。掌握材料的基本性质、理解关键性能指标并熟悉测试方法，是建筑工程师的必备基础。后续章节将深入探讨各类材料的性能特征与工程应用，帮助构建系统的建筑材料知识体系。
