内力与受力分析
在建筑结构设计中，理解构件内部的受力状态是保障结构安全的首要前提。无论是高楼大厦、桥梁隧道，还是普通的民用房屋，都需要通过合理的受力分析确保其结构能够安全、可靠地承受各种作用在其上的荷载。当建筑物受到风荷载、地震、活荷载（如人员、家具）或者自重等多种外力时，结构构件（如梁、柱、板等）内部就会产生复杂的内力。这些内力不仅影响构件的承载能力，还决定了结构的安全储备和使用寿命。
只有准确地分析和计算构件的内力，才能判断其是否会发生断裂、屈服或失稳等破坏，进而选择合适的结构形式、材料和截面尺寸。内力分析还是后续进行结构构件设计、抗震加固和病害诊断的基础。内力的大小、分布及其与结构变形之间的关系，都是结构工程师在设计过程中必须把握的基本内容。

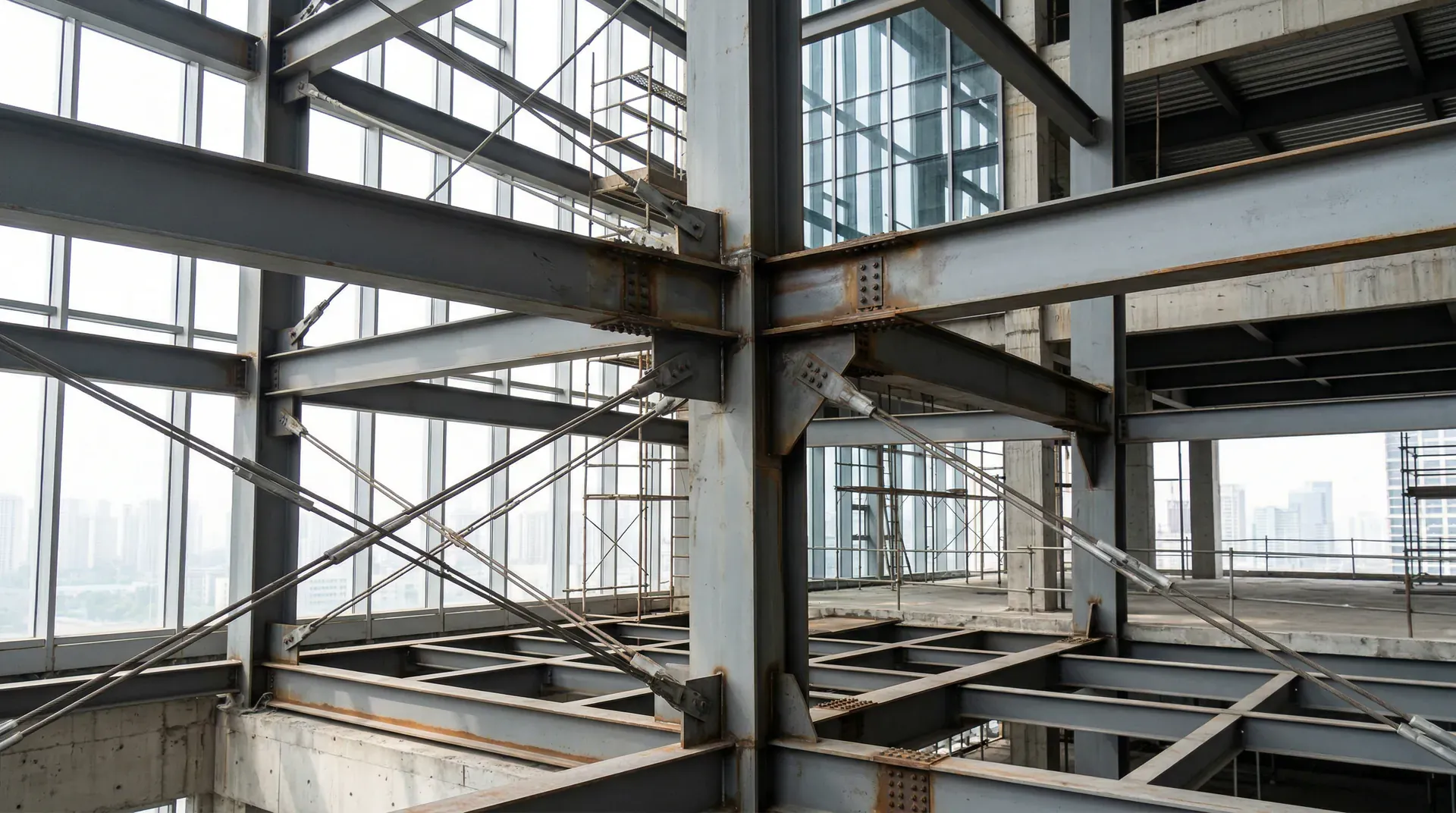

内力的基本概念
什么是内力
建筑结构在承受外部荷载时，构件内部的材料会相互作用，产生抵抗外力的能力。这种在构件截面上产生的内部作用力，称为内力。内力是结构分析中最核心的概念，也是判断结构是否安全的基础依据。
当我们站在楼板上时，楼板会承受我们的体重，这个外力通过楼板传递到支撑梁上。梁在承受这个荷载的过程中，内部的材料纤维会产生拉伸或压缩的作用，这就是内力的直观表现。内力的大小和分布直接决定了构件是否会发生破坏。
内力的三种基本形式
建筑结构中的内力主要有三种基本形式：轴力、剪力和弯矩。这三种内力在不同的受力情况下会单独出现或组合出现。
内力并不是真实存在的物理力，而是构件内部截面上应力的合力效应。通过研究内力，可以间接了解构件内部的应力状态，从而判断构件是否安全。
内力与截面的关系
内力的大小与构件的截面位置密切相关。在同一根构件上，不同位置的截面可能承受完全不同的内力。梁的跨中截面通常承受较大的弯矩，而支座截面则承受较大的剪力。理解这种内力沿构件长度的变化规律，是进行结构设计的基础。
为了研究内力，工程师通常会采用“截面法”。这种方法是假想在构件的某个位置将其切开，观察切开截面上需要多大的内力才能维持构件的平衡。通过这种方法，可以系统地分析构件各个位置的内力大小。
简单结构的内力计算
简支梁的受力特征
简支梁是建筑结构中最常见、最基础的承重构件之一。其两端分别为固定铰支座与可动铰支座，这种设置使得梁既能自由转动，又能有效地传递荷载。例如，在教学楼或办公楼，楼面梁多数采用简支梁形式，承受着人群、家具等竖向荷载，并将这些荷载传递至两端柱子。
简支梁在承受不同类型荷载时，其内力分布具有以下特征：
- 竖向集中荷载：荷载点处剪力发生突变，弯矩在荷载点处达到峰值并在该点左右分别变化。
- 均布荷载：剪力沿梁长线性变化，弯矩呈抛物线分布，在跨中达到最大。
悬臂梁的受力特征
悬臂梁一端固接在结构上，另一端自由伸出，是阳台、雨篷和挑檐等悬挑结构的常见形式。与简支梁相比，悬臂梁主要内力分布有以下特点：
- 端部集中荷载：固定端剪力与弯矩均为最大；弯矩沿长度线性减小至自由端为零。
- 均布荷载：剪力线性变化，固定端最大；弯矩沿梁长呈抛物线递减，到自由端为零。
这类内力分布要求悬臂根部须特别加强。如下所示：
工程说明：悬臂梁受力关键在于根部的设计。如果悬挑长度增加，固定端的弯矩会显著增大，因此实际设计时，挑檐、阳台往往不宜过长。针对雪荷载、风荷载等极端工况，应适当加密主筋和加强根部构造。
内力计算的基本方法
进行简单结构的内力计算，通常应用静力平衡原理。所有外力与内力需满足下列平衡方程：
- 水平力平衡：
- 竖向力平衡：
- 力矩平衡：
基本步骤如下：
求解支座反力：利用整体的力和力矩平衡关系，确定支点处反力。
选择典型截面分析：常选荷载作用点、跨中、支座等关键位置截面。
运用截面法：假想在分析位置切开，应用平衡方程，求解该截面的剪力和弯矩等内力。
常见操作及其意义如下：
内力计算的关键在于合理建模和正确列式。初学者可通过力学图示和大量习题练习，加强对各种荷载下内力分布的直观理解。
常见荷载工况下的内力规律
下面是简支梁与悬臂梁在典型荷载作用下的内力表现一览：
上述整理了在工程实践中常见的内力分布及其规律，为结构设计和受力分析提供了直观参考。但在实际结构分析时，影响内力极值分布的因素远不止于荷载类型，还包括荷载作用点、分布方式、构件几何尺寸、跨长、支座约束形式等。
工程师应根据具体的受力工况和结构特点，综合考虑这些因素，合理判断剪力和弯矩等内力的最大值出现位置。对于复杂或多变的结构，还需要结合实际受力变形和规范要求，对内力分布进行细致分析，确保关键部位得到充分加强，保证结构整体的安全与耐久。
内力图的绘制与读解
内力图的作用与意义

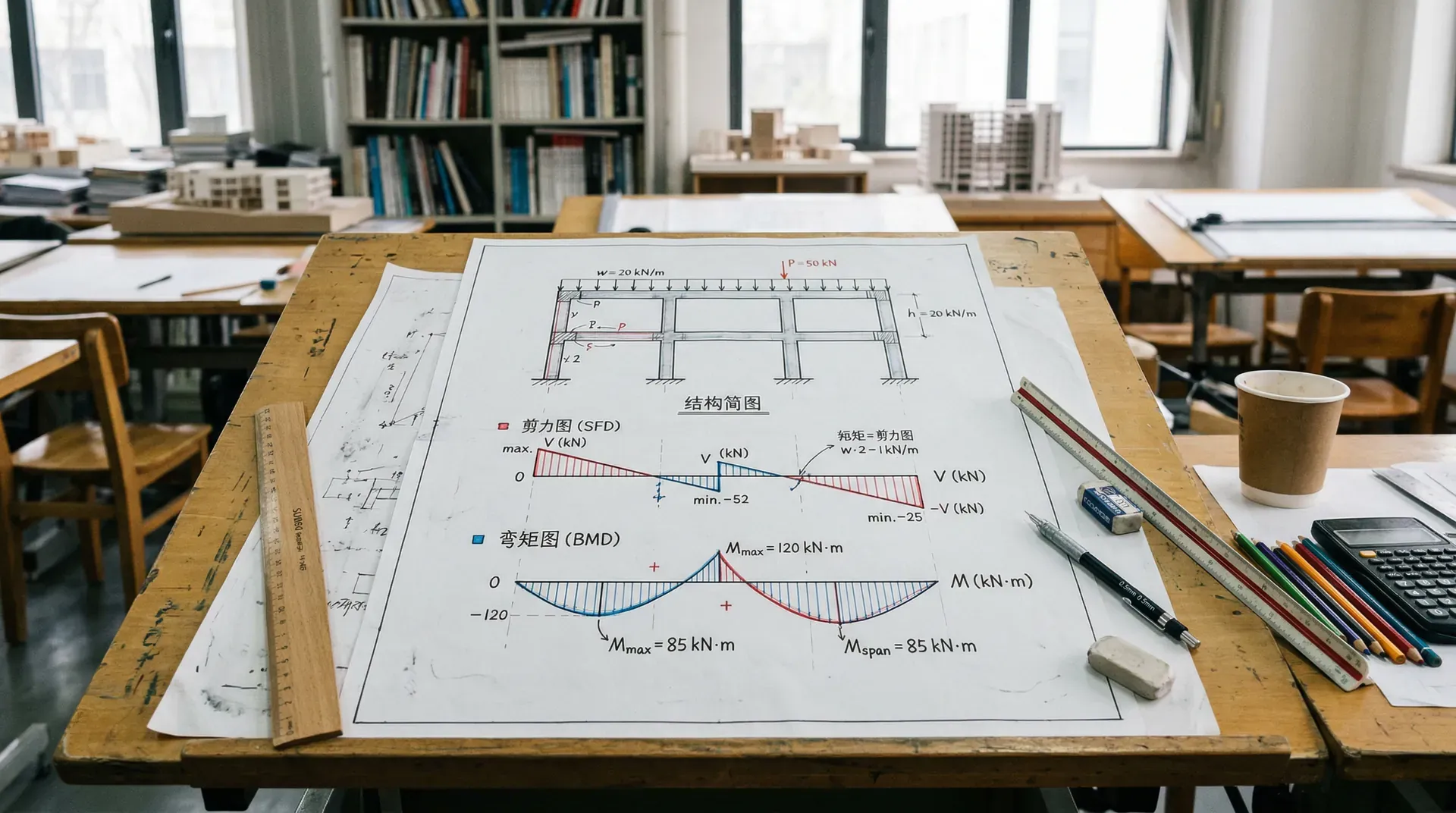

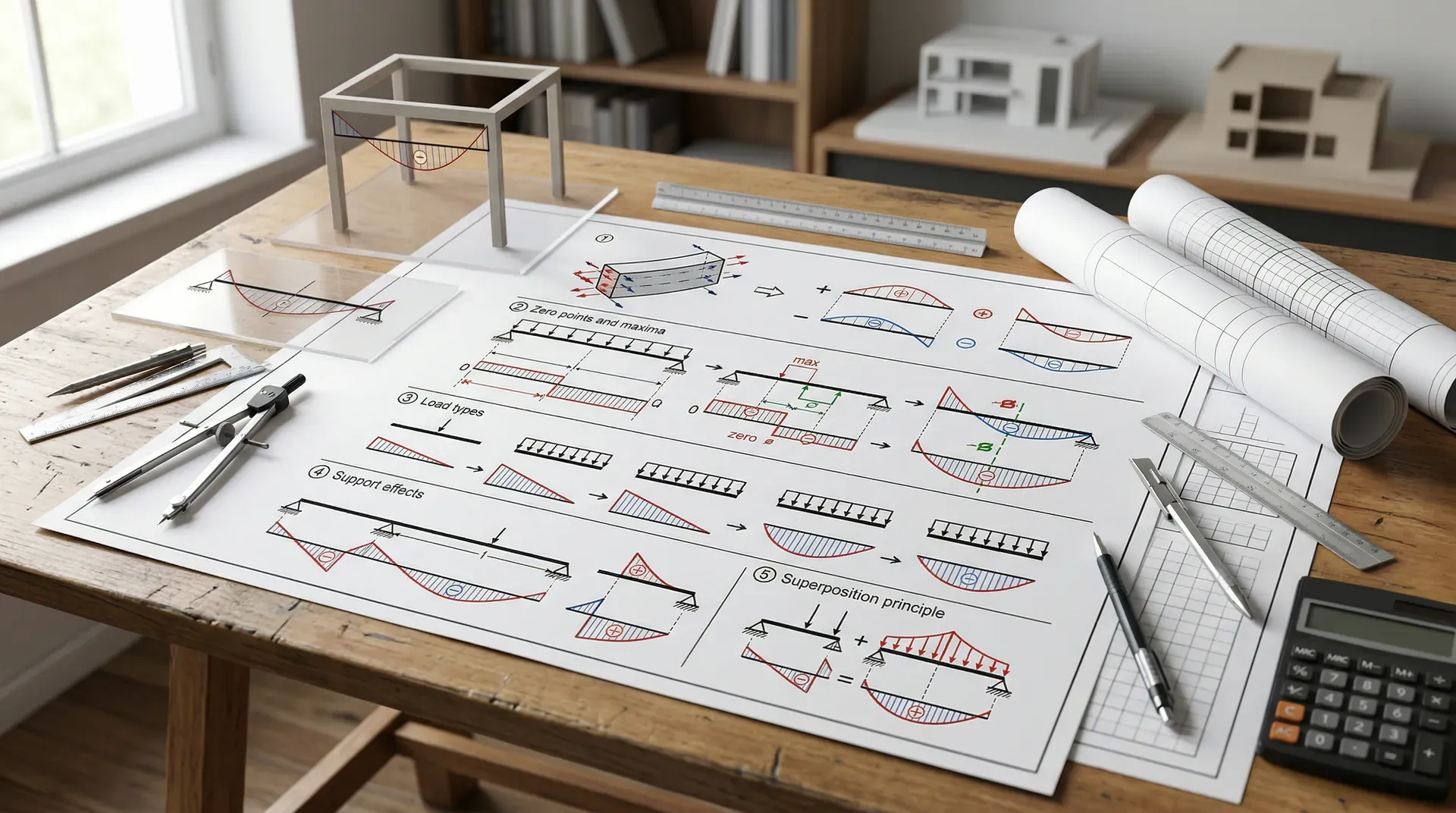

内力图是将构件沿长度变化的剪力和弯矩数据直观表现出来的图形工具。通过绘制内力图，可以一目了然地看出哪里是危险断面，也是判断配筋和加固重点的主要参考。
实际应用中，工程师往往根据以下流程利用内力分析：
- 确定峰值点（最大弯矩、最大剪力）、危险截面
- 结合规范，配置截面尺寸与配筋
- 优化结构布置和用料
轴力图的绘制规则
轴力图反映构件沿轴线方向承受的压力或拉力大小和分布。绘制方法通常如下：
- 以构件轴线为基准，拉力画在基线之上，压力画在基线下方；
- 若轴力恒定，图形为水平直线；
- 多层柱子轴力自上而下逐层递增，轴力图表现为阶梯增长。
以高层建筑的柱子为例，顶层柱子通常只需承受本层的荷载，因此轴力较小。随着楼层的降低，每一层的柱子需要承受其上部所有楼层的总荷载，导致底层柱子的轴力最大。在轴力图上，轴力随楼层下降逐步递增，呈现出“阶梯状”上升的特点。
剪力图的绘制规则
剪力图显示构件沿长度的剪力变化，常用规范如下：
- 基准线同构件轴线，规定顺时针为正；
- 均布荷载下，剪力图为一条从正到负的直线，跨中为零；
- 集中荷载处，剪力图陡然突变，跳跃高度等于荷载大小。
以下用简支梁举例：
弯矩图的绘制规则
弯矩图通常绘制在受拉一侧，其主要功能是直观地反映梁在不同位置所承受的弯矩变化。掌握弯矩图的绘制规则和典型形状，对于结构设计与施工至关重要。弯矩图的几个重要特点如下：
均布荷载作用时：弯矩图呈抛物线形状，且在梁的跨中部位达到最大值。这是因为荷载沿全长分布，弯矩随着距离的平方变化，导致梁中部受弯最严重。
集中荷载作用时：弯矩图表现为分段直线（折线），在荷载作用点形成明显的折点或弯矩突变。最大弯矩一般也出现在荷载点附近。
实际工程中，弯矩图可以精确标出最大弯矩的位置，为截面加固、配筋设计提供依据。 值得注意的是，弯矩图的峰值不仅影响配筋数量，还直接决定所需截面高度和混凝土强度等级。设计时通常以弯矩图中的极值作为核心控制指标，同时兼顾构造布置和经济性。
如果遇到多跨梁或连续梁，每一跨的弯矩分布会更复杂，可能在支座处出现负值的弯矩，这时弯矩图会出现多个极值点，设计师需熟练辨识哪些为关键截面。
内力图的读解技巧
读解内力图应注意以下几点：
- 关注极值点：查找弯矩、剪力最大或突变位置，这些断面往往对应配筋和节点加固重点。
- 识别内力变化趋势：判断荷载类型（均布还是集中），分析截面受力的变化规律。
- 结合结构形式理解：连续梁、悬臂梁、框架等结构其内力图各有特点，如多跨梁会出现负弯矩，连续梁支座常有反弯点等。
例如，在实际结构优化和细化设计过程中，结构工程师不仅要分析内力图的分布特征，还会参考下方汇总的常见关键节点与内力指标的对应关系，结合结构的受力特点、荷载情况以及构件布置，全面判断每个部位的安全性和潜在薄弱点，以便采取更有针对性的加固或优化措施：
内力与结构变形的关系
结构承受荷载时不仅产生内力，还会产生不同类型的结构变形。理解内力与变形之间的关系，对于结构安全与功能性设计至关重要。
变形的基本概念
结构变形是指构件在荷载作用下，其形状和几何尺寸发生的改变。常见的结构变形现象包括：
- 梁在竖向荷载作用下下挠（弯曲变形）
- 柱子在压力作用下变短（轴向压缩）
- 剪力导致局部截面发生平行错动（剪切变形）
影响变形大小的因素不仅有内力，还包括材料弹性模量、截面尺寸、构件长度等。例如：同样的内力，钢梁和木梁、细长梁和短粗梁的变形程度可能完全不同。
不同内力引起的变形类型
以下是主要内力与对应的变形类型及表现：
轴力引起轴向变形
例如，高层建筑柱子在巨大的轴力作用下明显缩短，如果不加以控制，会影响各楼层的标高和使用安全。
弯矩引起弯曲变形
梁在受弯时会产生挠度（最大偏移量），挠度过大会造成楼面不平或附属构件（如天花板）开裂。
剪力引起剪切变形
通常情况下剪切变形较小，但对于跨度较短、截面较深的构件不可忽略。例如：低矮厚梁在强剪力作用下局部变形明显。
变形对结构安全与使用的影响
超限变形不仅会直接危及结构安全，还会严重影响建筑物的正常功能和使用寿命。比如梁的挠度过大，容易导致楼板开裂、地面不平整；门窗出现变形、难以开启或关闭；甚至在风荷载、地震等特殊工况下引发墙体或天花板开裂、管线拉断等隐患，严重时还可能引起住户心理上的恐慌。
针对这些潜在风险，结构规范针对不同类型的构件（如梁、板、柱等）均规定了明确且严格的变形限值。例如，楼层梁和楼板的挠度超过一定比例就会被判定为不合格。实际设计过程中，工程师不仅要验算构件的强度能否满足承载力要求，还必须同步核查各类变形指标是否小于规范限值，确保结构既“足够坚固”，又“足够刚度”，满足安全性和舒适性的双重标准。
部分常用构件变形限值示例：
变形还可能导致内力的“二阶效应”：如细长柱因侧移产生附加弯矩，这种“附加内力”在高层建筑和超长结构中尤为重要，必须纳入设计考虑。
结构设计不仅要满足强度安全，还必须满足变形极限。有些情况下构件虽足够坚固但变形超限，也不能投入使用。因此规范同时规定了承载力和变形两个方面的控制标准。
控制变形的方法
结构工程师可通过多种措施有效控制变形的发生：
例如，增加梁的高度可以显著提升其抗弯刚度，从而在相同荷载作用下大大减小挠度，这也是在车站候车大厅、厂房等大跨度结构中常常采用“高梁”或桁架设计的原因。
如果跨度受到限制难以调整，还可以选用高强度材料，如高强钢材或高标号混凝土，以降低单位荷载下的结构变形。对于一些大型空间或挑檐悬挑的屋面，通过合理布置中间柱或支撑点，或者采用变截面设计，同样能够有效地控制变形，提升结构的整体性能。
变形观测与主动控制

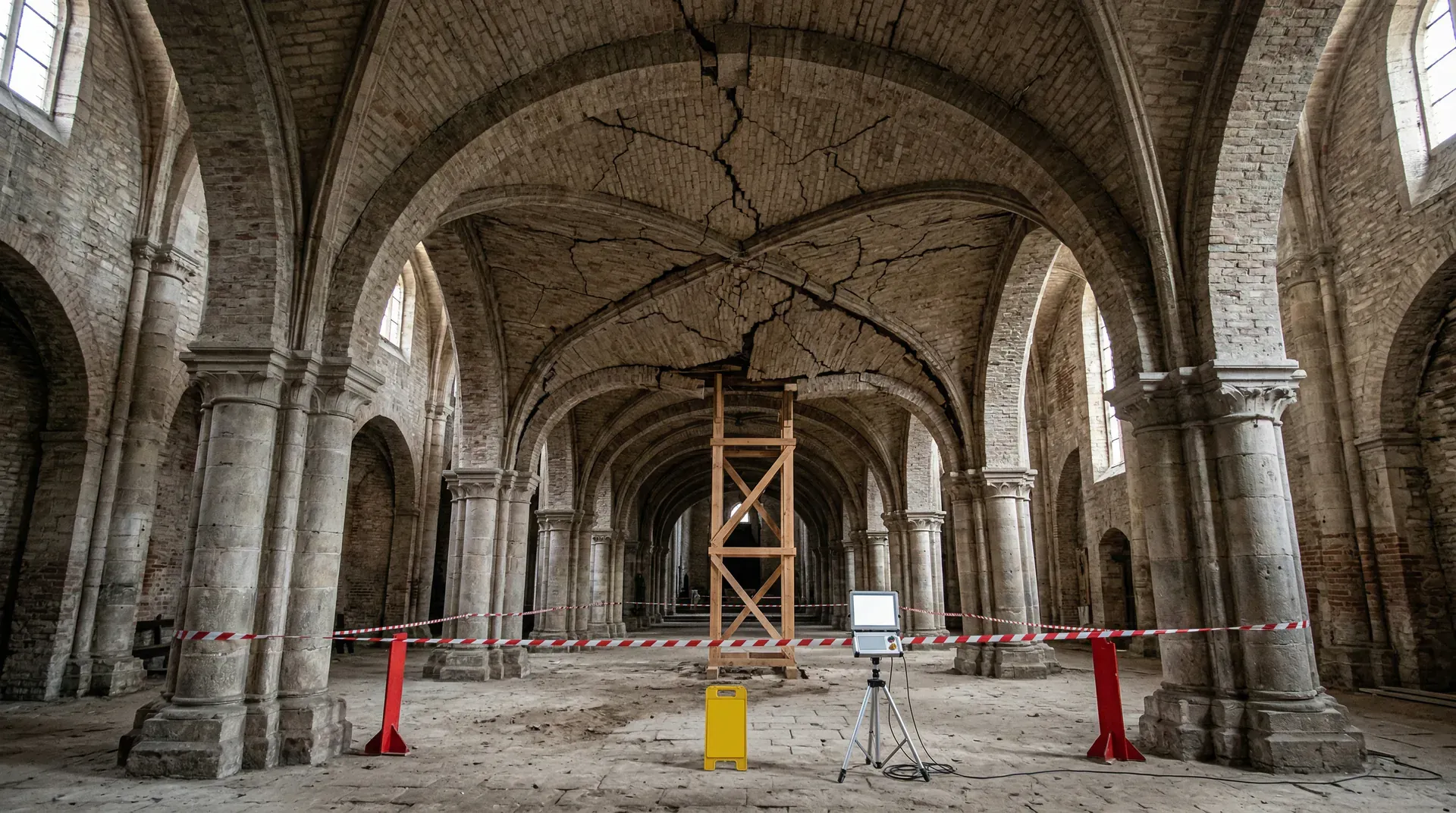

实际工程中，对重要部位的变形观测是判断结构健康的基本手段。例如：
- 高层建筑施工、使用阶段定期监测柱子的竖向变形、倾斜度
- 桥梁、隧道在运营期间布置监测点，跟踪变形历史
- 观测数据异常时可及时采取加固、调整等措施，防患于未然
主动防控技术——如预应力混凝土结构——可以在梁内预先布置钢绞线、施加张拉力，使结构本身就具备抵抗使用荷载时的下挠趋势，广泛应用于大跨度厂房、城市桥梁等工程。通过上述多元化措施，工程师能够确保结构既安全可靠，又能满足舒适和耐久的使用要求。
总结
内力分析是结构设计的核心内容。通过本章学习，读者应当掌握轴力、剪力、弯矩这三种基本内力的概念和物理意义，理解简支梁和悬臂梁等基本结构的内力分布规律，学会绘制和读解内力图，认识内力与变形之间的关系。
内力图是结构分析的重要工具。剪力图和弯矩图不仅反映了构件的受力状态，更为构件的截面设计和配筋布置提供了直接依据。理解内力图的形状特征和变化规律，是进行结构设计的基本功。
变形控制与强度设计同等重要。结构设计不仅要保证构件不发生破坏，还要确保变形在允许范围内。过大的变形会影响建筑的使用功能和安全感受。通过合理的结构布置、适当的截面尺寸和材料选择，可以有效控制结构变形。
