建筑声学设计

日常生活中，我们常常会遇到这样的问题：隔壁拖动椅子的声音即使隔着一堵厚实的墙体, 依然能清晰传来。实际上，噪声可能并非直接穿过墙体本身，而是绕道通过楼板、门缝、管道或者楼板与墙体之间的结构连接等“传声旁路”扩散到室内。要有效控制建筑噪声，声学设计的首要步骤是识别清楚主要声源，随后分析和追踪声音的传播路径，最终考虑是在噪声源头、传播途径还是接收端采取控制措施。

本章将以这样的思路带领大家理解：何为隔声、防止空气声或固体声的渗透；吸声如何降低室内反射和混响；减振与设备噪声关系何在；以及空间布局和构造细节怎样协助降噪。通过分清源头、路径与终端的作用机制，我们才能有针对性地制定建筑声学的科学方案。

读完这一章，你应该能回答三个问题：

• 空气声、撞击声和设备振动的传播路径有什么不同？
• 隔声与吸声分别解决什么问题，为什么不能互相替代？
• 如何把声学目标落实到布局、构造节点、设备安装和验收测量？

声学指标与构造性能取决于空间用途、频段、测试方法和施工质量；项目值应按当前有效标准及专业计算、检测确定。

---

室内噪声控制原理

声音的基本特性

声音是由物体振动产生的机械波，在空气中传播时会被人耳感知。理解声音的基本特性是进行声学设计的基础。

声音的频率决定了音调的高低，人耳能够感知的频率范围是20Hz到20000Hz。低频声音穿透力强，高频声音容易被阻挡。声音的强度则用声压级来表示,单位是分贝(dB)。日常交谈的声音约为60dB,繁忙街道的噪声可达80dB,而喷气式飞机起飞的声音可超过120dB。

声音在传播过程中会发生反射、吸收、透射和衍射等现象。当声波遇到墙面、天花板等界面时,部分能量被反射回来,部分被材料吸收转化为热能,还有部分穿透界面继续传播。这些物理现象是声学设计的理论基础。

噪声的来源与分类

建筑室内的噪声来源可以分为外部噪声和内部噪声两大类。外部噪声主要包括交通噪声、施工噪声、商业活动噪声等。内部噪声则包括设备运转噪声、人员活动噪声、撞击噪声等。

根据传播方式,噪声可分为空气声和固体声。空气声通过空气介质传播,如说话声、音乐声等。固体声则通过建筑结构传播,如脚步声、关门声等撞击噪声,以及电梯、水泵等设备的振动噪声。固体声的控制难度通常大于空气声,因为建筑结构传声效率高,衰减慢。

噪声标准与评价

民用建筑隔声标准会按建筑类型、房间用途和时段规定室内噪声与构件隔声要求。设计时应先确认当前有效的通用规范及配套标准，再明确评价量、测点、门窗状态和昼夜条件；住宅、办公室、病房和教室不能共用同一目标。

室内噪声的评价不仅要考虑声压级的大小,还要关注频率特性、持续时间、发生时段等因素。同样是60dB的声音,低频嗡嗡声比中频说话声更容易引起烦躁。夜间的噪声比白天更易造成干扰。间歇性的突发噪声比连续稳定的噪声更令人不适。

上表列出了典型室内和城市环境的噪声级、主要频段和舒适度评价。设计时应根据建筑用途，参考噪声级和舒适度要求，合理规划声环境。

上面的模块用于建立不同声压级的直观感受，但不能替代测量。声环境目标应根据房间用途、使用时段和现行标准确定，同时说明采用的评价量。卧室、书房、餐厅和商业空间的容许背景声与声学任务不同，不能只用一个整数分贝值判断是否合格。

声音传播路径与控制策略

噪声从声源传播到接收点,通常经历三个环节:声源产生、传播路径、接收位置。噪声控制也相应地有三种基本策略:控制声源、阻断传播、保护接收者。

在声源处控制是最有效的方法。选择低噪声设备,对振动设备进行减振处理,合理安排噪声源的位置,都属于声源控制措施。电梯机房远离卧室布置,空调外机加装减振垫,这些都是声源控制的实例。

阻断传播路径是建筑声学设计的主要手段。通过增加隔声构造、设置隔声门窗、安装吸声材料等方式,减弱声音在传播过程中的强度。噪声每经过一道屏障,都会有一定的衰减。多层墙体比单层墙体隔声效果好,密闭性好的门窗比普通门窗隔声性能强。

在接收位置采取保护措施是最后的防线。通过建筑平面布局,将对安静要求高的房间远离噪声源。卧室不要紧邻电梯井,书房避免正对主干道,这些布局策略都能减少噪声影响。

---

隔声与吸声设计方法

隔声原理与材料选择

隔声是利用构件和密封节点减少声音向相邻空间传播。评价时要区分实验室构件性能与现场房间性能，也要区分空气声、撞击声及相应评价量。住宅分户墙和户内隔墙的目标应按相邻房间关系与当前有效标准查取，不能把一组 dB 数值用于所有构造。

墙体的隔声性能主要取决于面密度,即单位面积的质量。面密度越大,隔声效果越好,这就是质量定律。200mm厚的实心砖墙面密度约400kg/m²,隔声量可达53dB左右。而100mm厚、干密度600kg/m³的加气混凝土墙面密度约60kg/m²（不计饰面）,隔声量只有35dB左右。

单层均质墙体存在吻合效应,在某个频率上隔声性能会明显下降。双层或多层构造可改善部分频段隔声，但也可能出现共振和吻合效应,同时降低墙体厚度和重量。两层石膏板中间填充玻璃棉的轻钢龙骨隔墙,总厚度只有100mm,隔声量却能达到45dB以上。

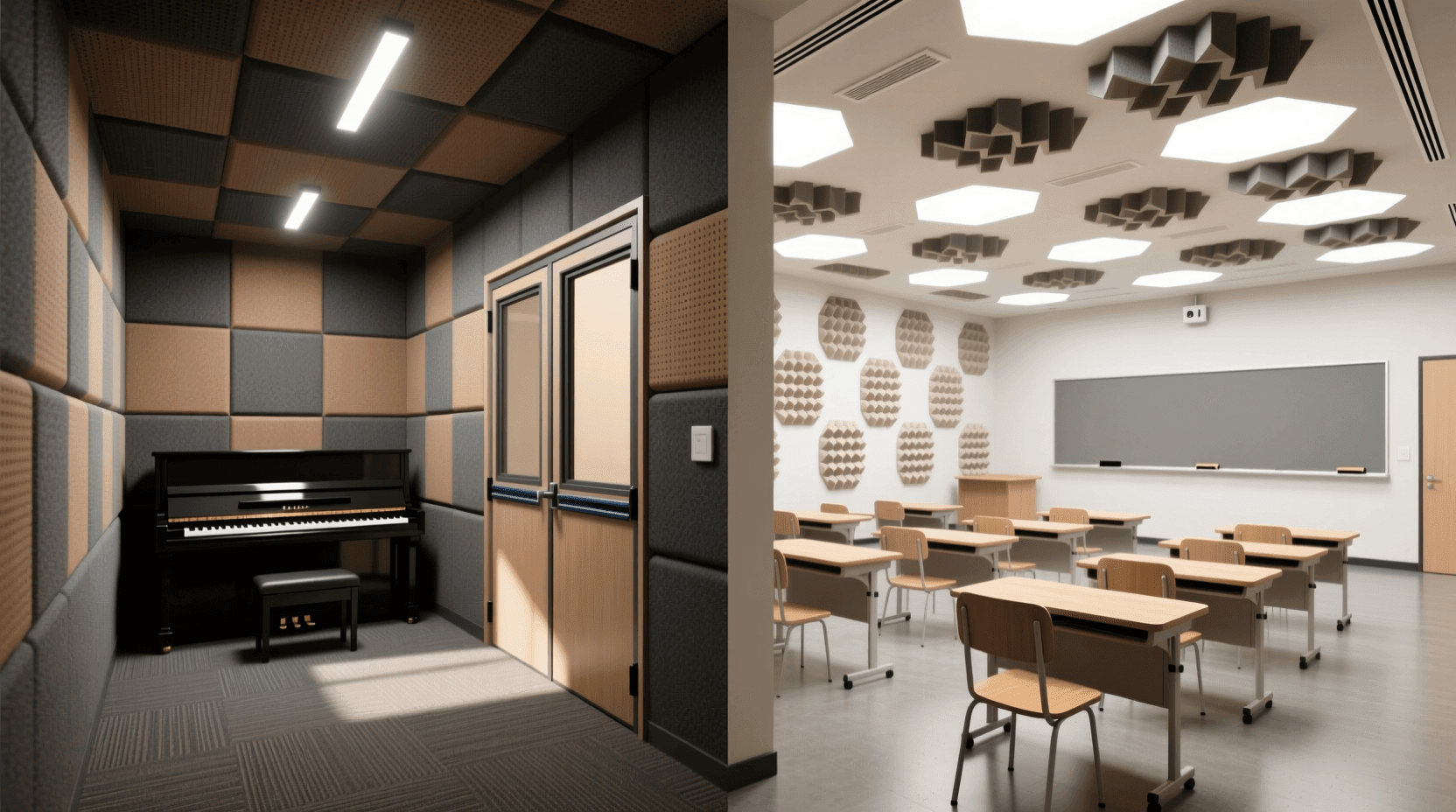

选择隔声材料时需要综合考虑隔声性能、结构承载、造价成本、施工难度等因素。住宅分户墙通常采用200mm混凝土墙或240mm实心砖墙。室内隔墙可以选用轻质隔墙,既满足隔声要求,又减轻结构荷载。对于特殊房间如家庭影院、琴房等,需要更高的隔声标准,可采用双层墙体系。

楼板隔声与撞击声控制

楼板隔声除了空气声的阻隔外，更重要的是对撞击声的控制。日常生活中的脚步声、拖动家具、物品掉落等产生的撞击噪声，会通过楼板结构传递到下层，是住宅噪声投诉的高发原因之一。

楼板空气声隔声需按完整构造和现场指标检验，不能认为120mm混凝土楼板具有45dB隔声量就满足住宅要求；撞击声还需通过弹性层等构造控制。

控制撞击声的主要做法：

• 在楼板上增设弹性垫层（如橡胶垫、聚乙烯泡沫、软木等），再浇筑40mm细石混凝土，形成“浮筑楼板”结构；
• 弹性材料能够有效吸收、阻断撞击能量向结构楼板的传递；
• 要注意垫层持续性和避免硬连接，否则会削弱降噪效果。

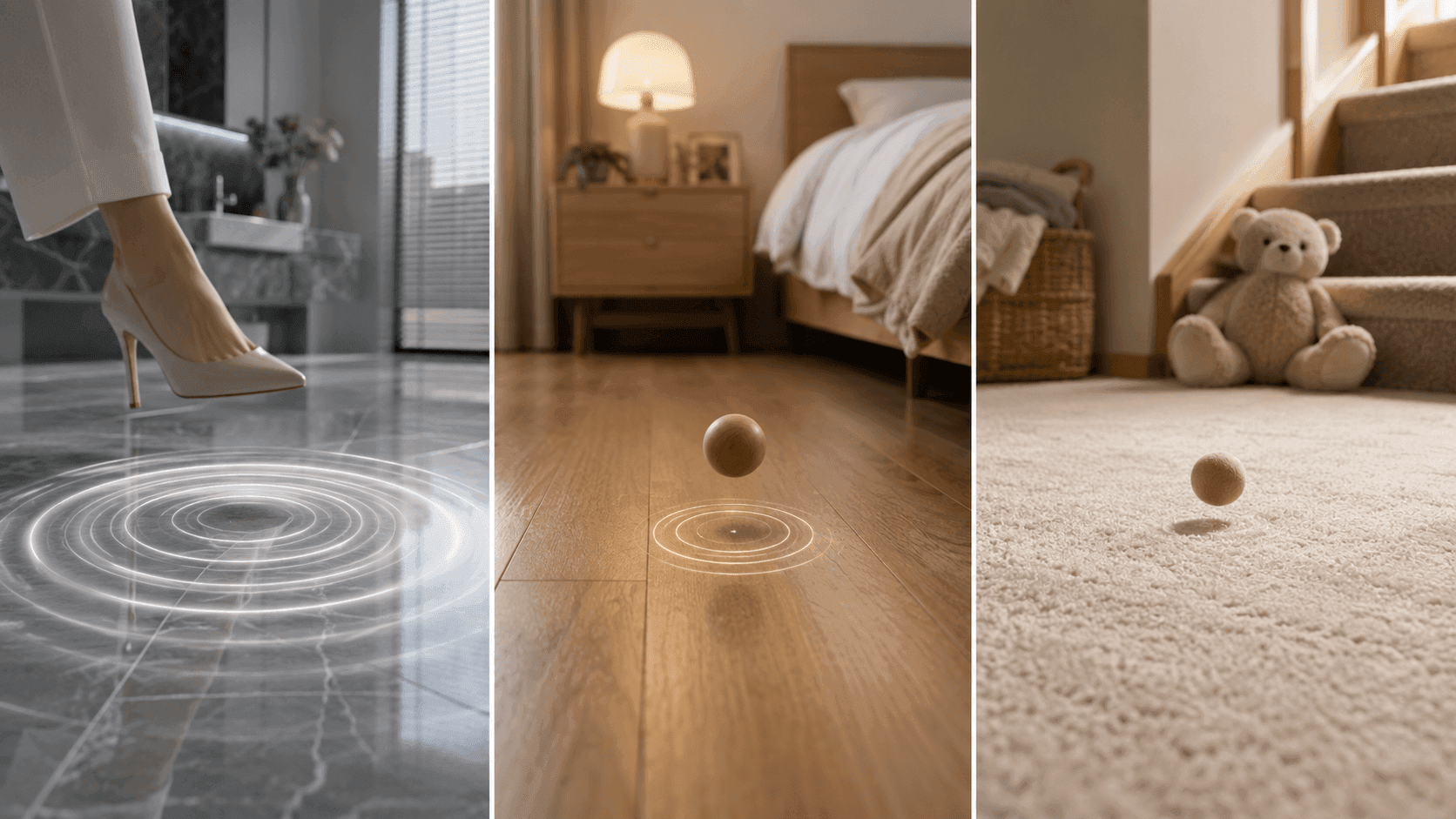

地面装饰材料也对撞击声有明显影响：

例如，在卧室和儿童房铺设木地板或地毯，可以显著降低脚步声、物体掉落声等撞击噪声的传播，提高室内的安静度。在走道、楼梯等区域如果铺设地毯，不仅能有效吸收和减弱日常通行时产生的噪声，也有助于提升空间的舒适性和安全性。这些措施能够从源头减少撞击声的产生和向下层传递，尤其适合有老人、儿童或对安静环境有较高需求的家庭。

门窗隔声设计

门窗是建筑外围护结构中隔声最薄弱的位置。以普通单层玻璃窗为例，其隔声量通常只有约25dB，远低于同等墙体（往往≥45dB）的水平。临街或靠近噪声源的房间，门窗隔声往往决定了室内的安静程度。

窗户隔声提升措施：

1. 增加玻璃材质和层数

   • 常用中空玻璃方案（如6mm+12mm空气层+6mm），隔声量约32dB，比单层玻璃提高7dB。若采用不对称组合（如6mm+12mm+10mm），隔声可突破35dB以上。

2. 提高密封性

   • 框与墙体、窗扇与窗框的缝隙是声泄漏的主要通道。
   • 使用高品质三元乙丙橡胶密封条(EPDM)，确保弹性好、耐老化，并检查安装后各部位密封性。必要时补打密封胶防止漏音。

门的隔声改进建议：

普通木门方便日常生活，但无法满足对安静环境的高要求。专用隔声门采用复合结构和高密封工艺，能够显著提升空间隔音性能，尤其适用于需要高度私密和噪声控制的场所。另外，门下方与地面的缝隙也要严格控制，缝隙过大会显著削弱隔声效果。隔声门采用复合门结构及多道密封胶条，能满足卧室、书房等安静空间的需求。

例如，新建住宅卧室采用6mm+12mm空气层+10mm中空玻璃窗，并配专用隔声门，经检测夜间室内噪声＜35dB，远优于采用单层玻璃和普通门的同类户型。门窗的升级改造，是提升室内声环境最直接有效的举措之一，尤其适用于靠近主干道、闹市区的住宅与办公空间。

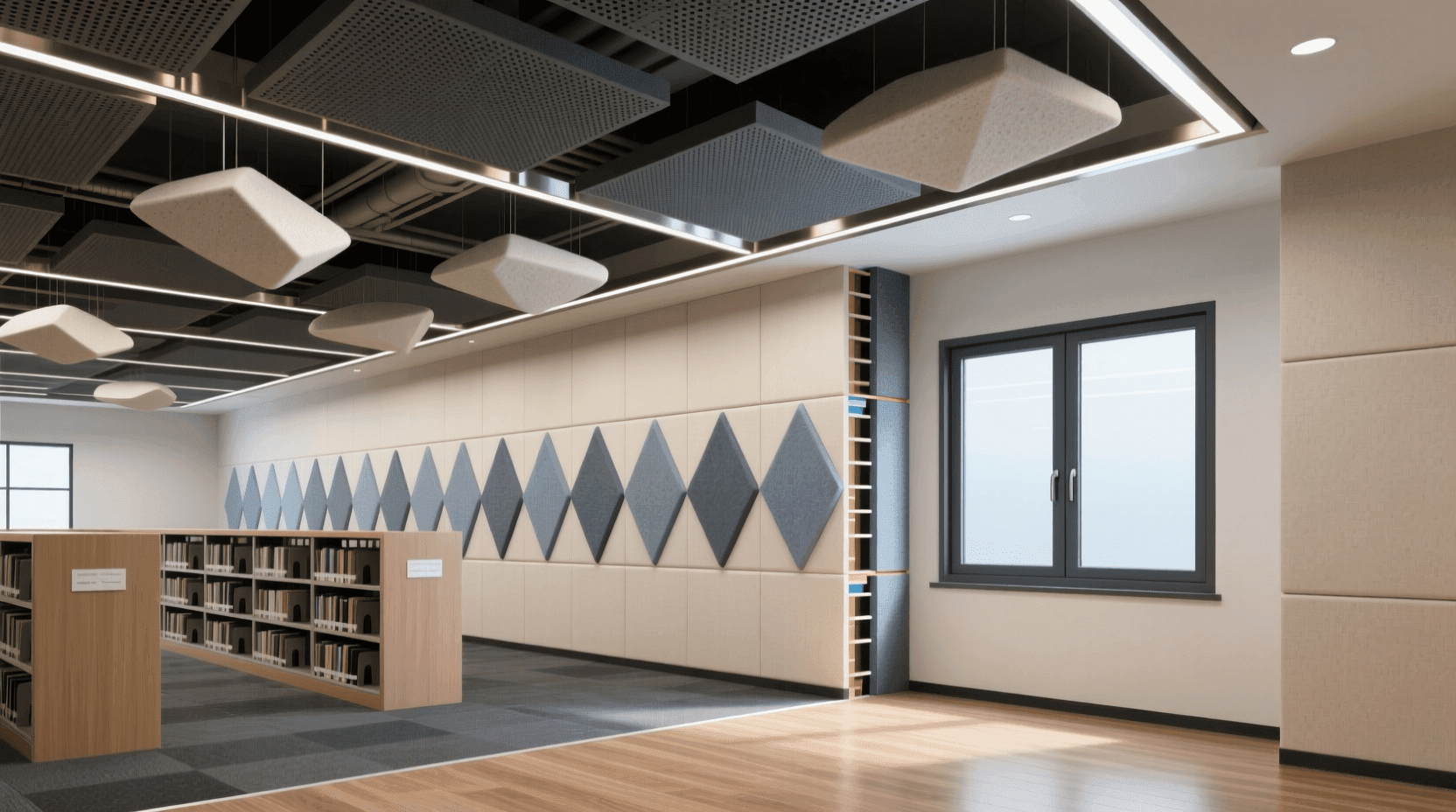

吸声原理与材料应用

吸声是指声波入射到材料表面时,部分声能被材料吸收转化为热能,从而减少反射声的现象。吸声材料主要用于控制室内混响,改善音质,而不是隔绝外部噪声。

吸声材料分为多孔吸声材料、共振吸声结构和薄膜吸声材料三大类。多孔吸声材料如玻璃棉、岩棉、聚酯纤维等,内部有大量相互连通的微小孔隙,声波进入孔隙后,引起空气振动,摩擦消耗声能。这类材料对中高频声音吸声效果好,对低频声音效果较差。

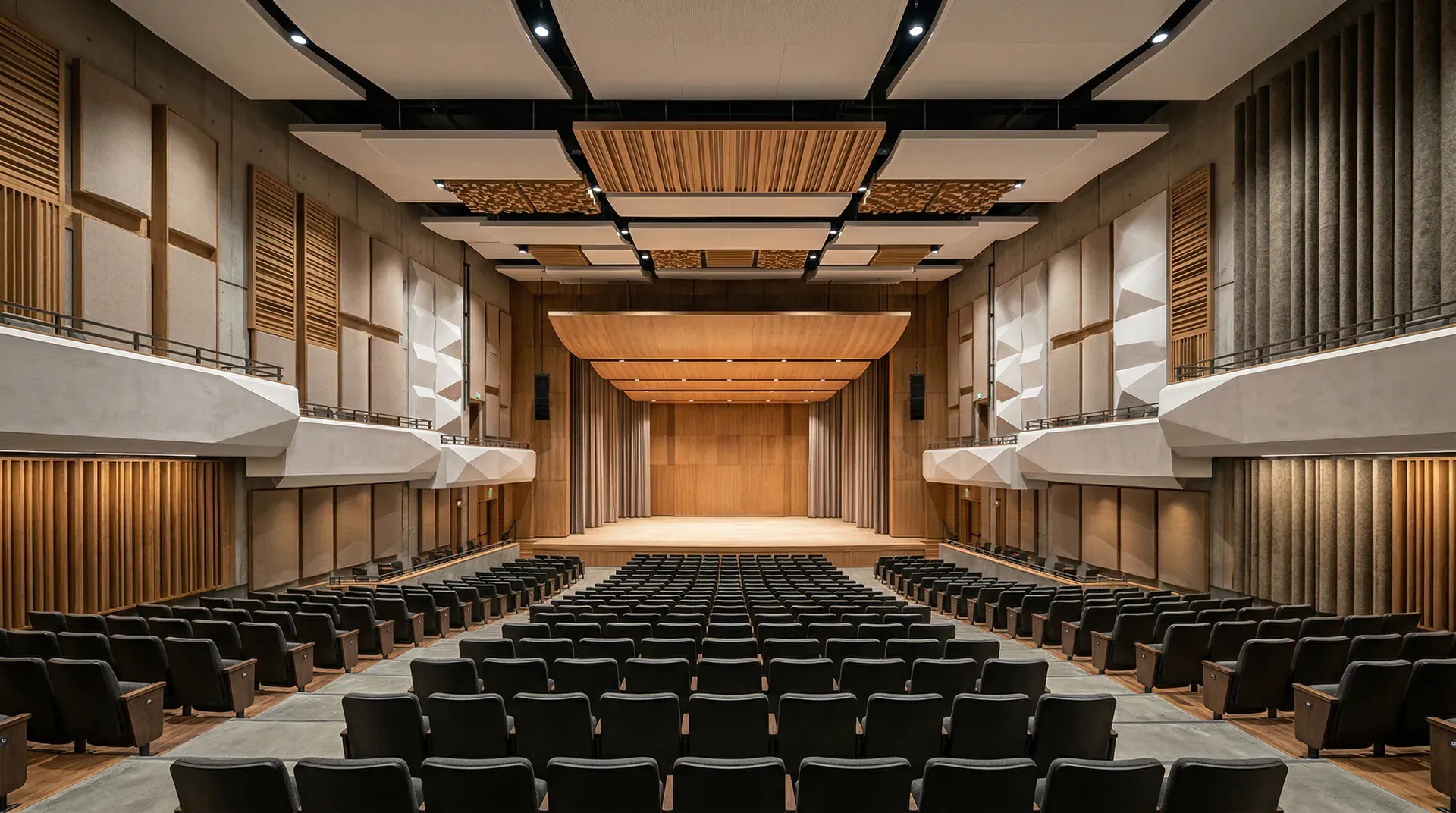

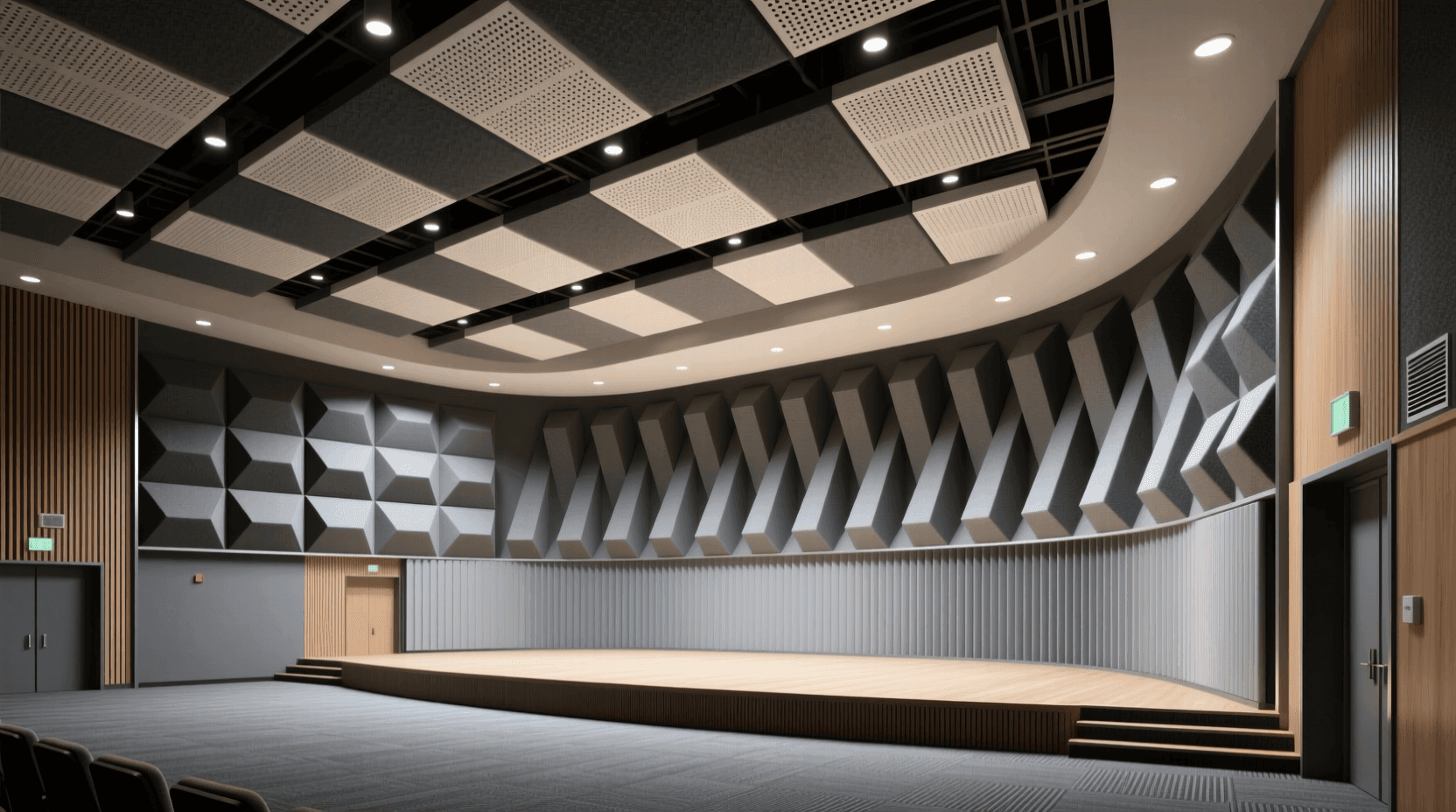

共振吸声结构利用共振原理吸收特定频率的声音。穿孔板吸声结构是常见的类型,在薄板上开小孔,背后留空腔,形成共振系统。通过调整孔径、穿孔率和空腔深度,可以控制吸声频率。这种结构对低中频吸声效果较好,常用于会议室、报告厅等场所。

薄膜吸声材料如软质皮革、纺织品等,受声波作用产生振动,通过内部摩擦消耗声能。窗帘、地毯、软包墙面都属于这类吸声材料。它们对中低频声音有一定的吸声作用,同时还有装饰功能。

吸声材料的使用需要注意几个原则。吸声材料应均匀分布在室内各表面,避免集中在某一位置。房间吸声量适度即可,过度吸声会使空间显得沉闷压抑。一般房间的平均吸声系数控制在0.2-0.4之间。会议室、教室等语言交流空间,吸声系数可以稍高,控制在0.3-0.5。

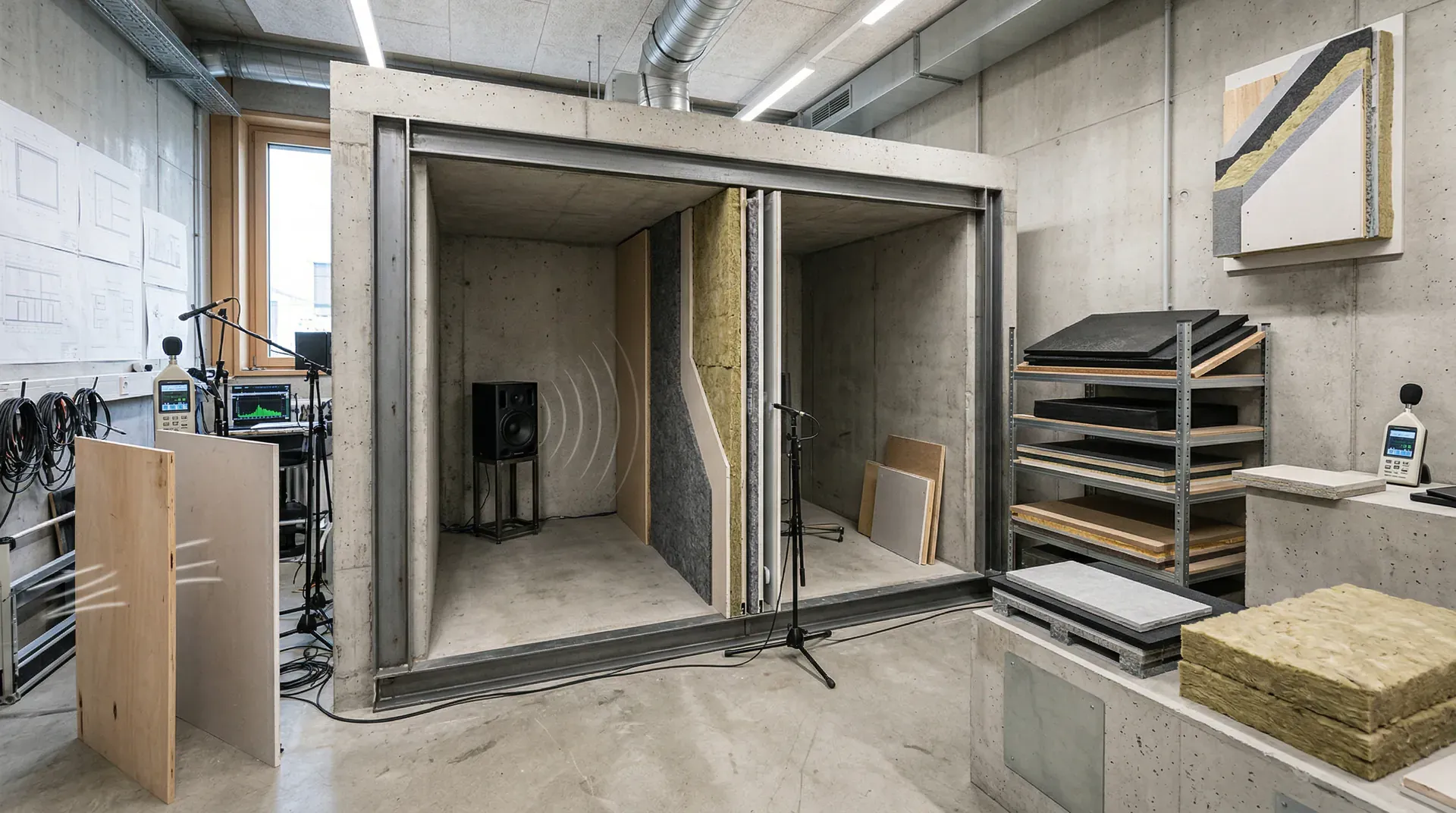

通过上述实验模块，我们可以直观地发现，隔声与吸声实际上是声学设计中的两种不同手段，二者的原理和实际应用场景都有明显差异。隔声的核心在于阻断声音的传播路径，通常用于分隔不同功能空间，防止外部噪声或邻里噪声的传入，例如分户墙、楼板、门窗等结构的优化改进。而吸声则是通过材料对进入室内的声音进行吸收，减少反射和回响，改善室内环境的音质，使房间听感更加柔和舒适，经常应用于剧院、会议室、卧室等环境内。

在实际的声环境设计过程中，往往需要将隔声和吸声有机结合。仅有良好的隔声，虽能大幅度削弱外部噪声，但如果室内没有吸声处理，反射声和混响依然会影响舒适度；同样，单靠吸声也不能彻底阻挡外界噪音的干扰。因此，理想的方案是在阻挡外界噪声侵入的基础上，通过合理布置吸声材料，优化室内混响和音质，双管齐下，为用户创造一个既安静又温馨的空间体验。

---

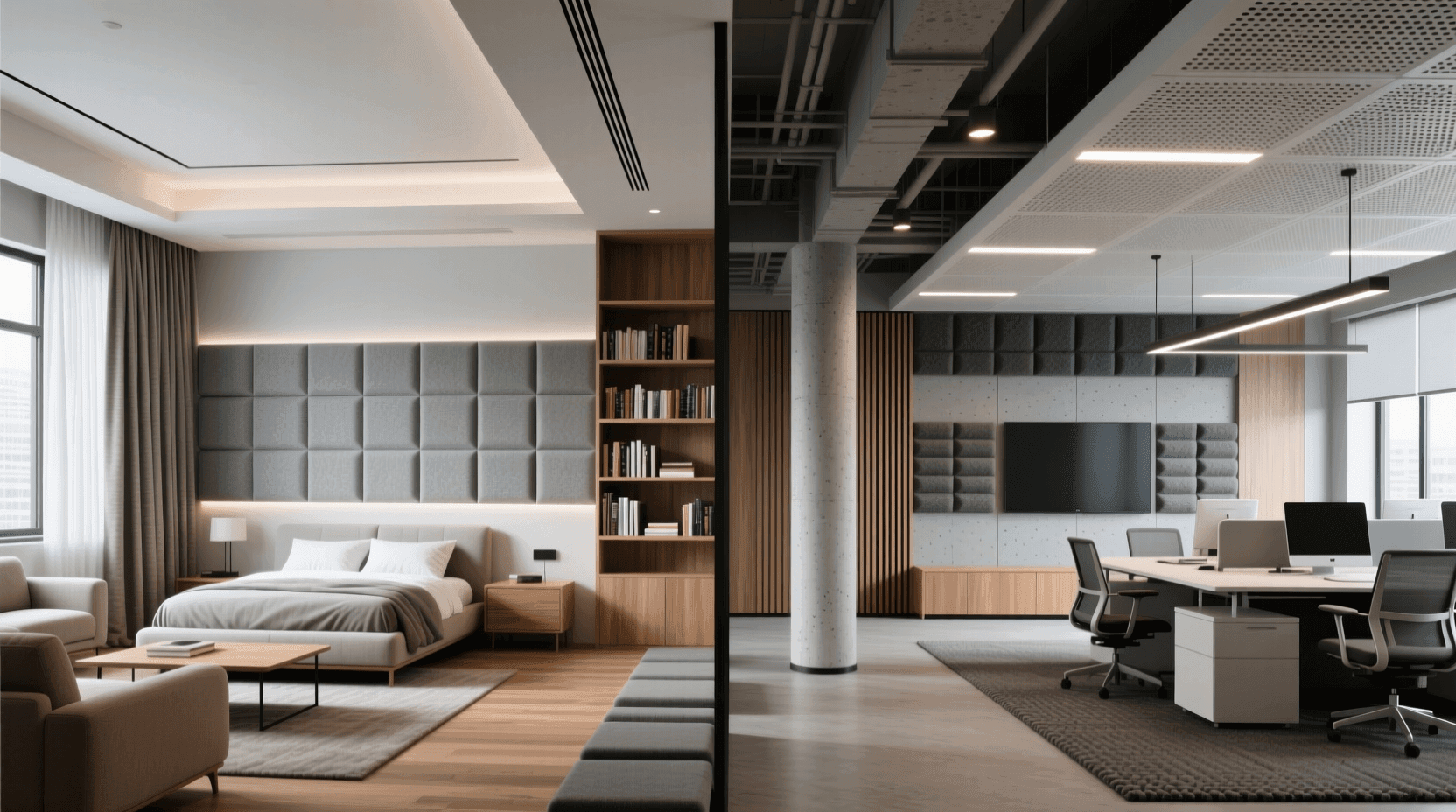

住宅与办公空间声学设计

住宅声学设计要点

住宅是人们休息和生活的场所，对声环境的要求很高，尤其是卧室、书房等安静空间。住宅设计关注以下三方面：

1. 分户隔声：防止邻里噪声。
2. 户内分隔房间隔声：保证室内安静分区。
3. 楼板隔声：控制上下楼住户间的撞击声。

下方汇总了住宅声学设计中的常见构造和关键参数：

在具体施工和布置时，应注意：

• 避免侧向传声：轻质隔墙与楼板、相邻墙体连接需特别处理。
• 孔洞密封：电气盒、管道等穿墙洞要封严。
• 楼板减振：采用浮筑楼板、木地板（相较瓷砖）及防潮垫，加大减振。
• 合理布局：卧室远离电梯、楼梯，功能分区科学，尽量将噪声房间（厨房卫生间）远离卧室。

常见住宅房间的噪声级及其管控重点可参考下：

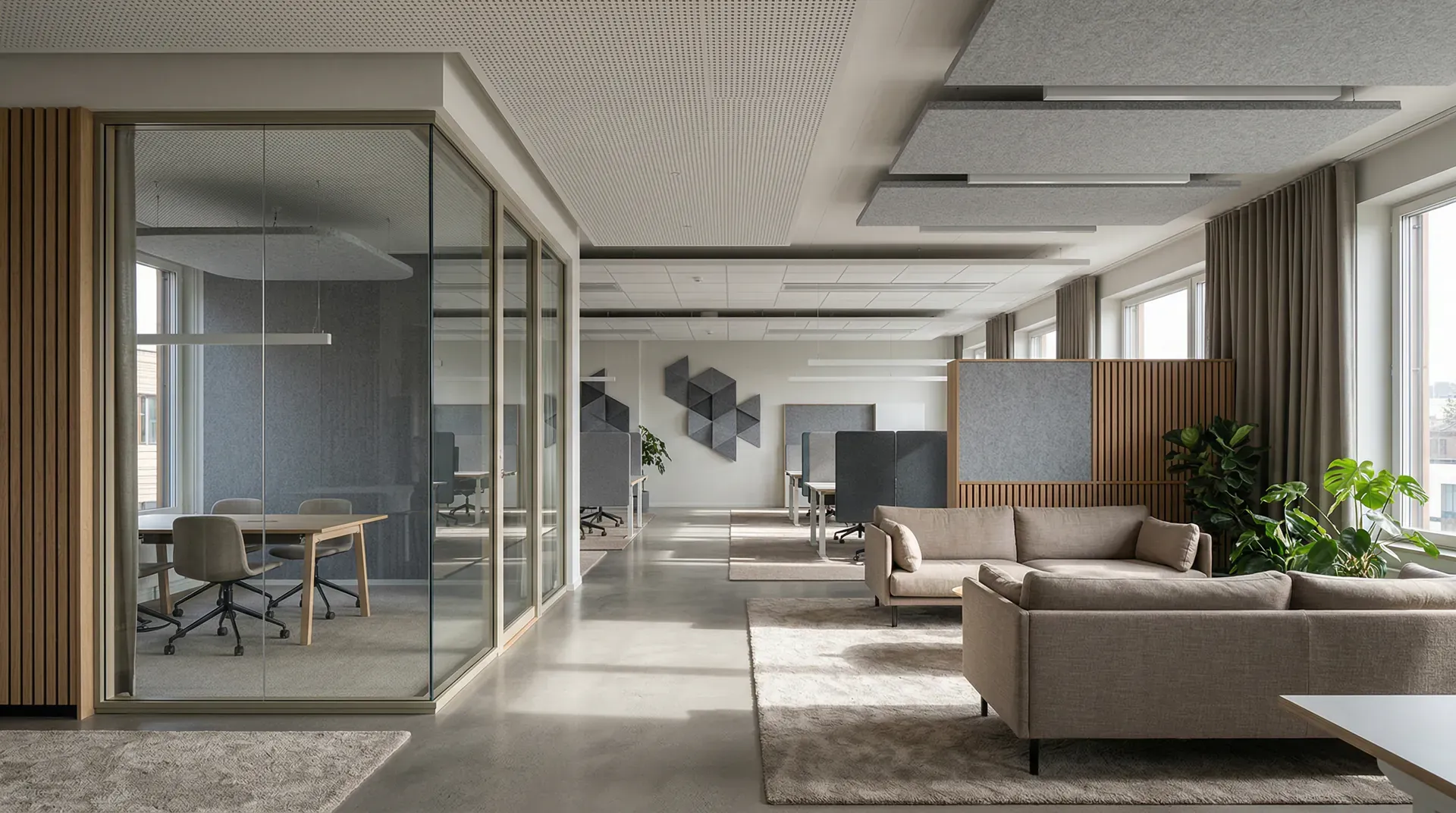

办公空间声学设计

办公空间声学设计的目标是：保证语言交流清晰，同时避免干扰与嘈杂。针对不同空间类型，声学策略有所侧重：

开放式办公区

• 问题：人多导致噪声累积——交流、电话、设备声等，影响专注。
• 吸声处理：选用吸声系数≥0.7的矿棉板/玻纤板吊顶，地毯铺设减噪。部分墙面局部吸声，避免空间过于闷沉。
• 工位隔断：高度1.2-1.5米软性吸声材料最优，既隔声又不影响视线。
• 白噪声掩蔽：背景噪声声压级控制在48-50dB，有助于隐私保护和专注。

办公空间既要支持交流，也要控制远距离语言干扰。混响目标应根据房间体积、用途和现行标准确定，再通过顶棚、墙面、家具等吸声面积的分布进行计算。会议室还需把自然声与扩声系统一并考虑，并通过语言清晰度和实际使用测试调整。

独立办公室和会议室需要根据保密程度、邻室噪声和背景声确定隔声目标。墙体、门、玻璃、吊顶上方和机电穿孔必须作为一个整体设计；单独购买标称“高隔声”的门或墙板，不能保证现场房间达到目标。

管道与设备噪声控制

管道与设备在住宅和办公建筑中常为持续性噪声源。以下汇总常见噪声源及主要控制措施：

1. 给排水管道噪声：采用柔性材质代替刚性管材，同时在穿墙、穿楼板处设置弹性套管固定，减少与主体结构的刚性接触。通过增加管道弹性支撑与固定点，有效阻隔噪声向结构的传播。
2. 卫生间排水噪声：在平面布局时远离卧室等静区，优先选取卫生间靠近非居住功能房间位置。此外，对排水管道加装消音螺旋管件等措施，实现从源头和路径对流体噪声的双重抑制。
3. 空调设备噪声：空调主机底部应安装高性能减振垫层，隔绝机械振动经结构进一步扩散；空调出风口末端可配置消声装置，并优先选用低噪声机型降低声源功率级。
4. 电梯运行噪声：加强电梯井围护墙体的隔声能力，导轨连接与减振须由电梯专业按整机安全要求设计，阻断机械振动的传播。建议电梯机房应远离卧室、书房等核心空间区域布置。

设备噪声控制还可从以下几个角度具体实施：

• 空调室外机：优先远离卧室，机组下加减振垫或弹性支座。
• 风管系统：避免高气流速，送回风口加装消声器。
• 电梯井：相邻房间设计为储藏室、卫生间，避免卧室、书房。

通过科学的材料选择、合理的结构设计以及巧妙的空间布局等多方面的综合措施，可以大幅降低建筑内设备和管道产生的噪声干扰。例如，选用低噪声设备、加强管道隔声、设备基础加装减振垫，空调风管采用消声器、合理分区布置等做法，都能有效阻隔和削弱噪声的传播路径。同时，结合隔声墙体的优化和隔声门窗的选型，还可进一步改善声环境，全面提升住宅和办公空间的整体声环境品质与舒适度。

---

声学设计的常见问题与对策

在实际工程中,声学设计经常遇到各种问题。了解这些常见问题和解决对策,能够提高设计质量,避免返工。

1. 隔声量不足
   设计计算达标，但实际隔声效果达不到预期，主因是侧向传声和声泄漏（如天花吊顶内部相通造成声音绕过隔墙）。
   → 必须让隔墙顶端直达结构楼板，或在吊顶内增加高密度隔声垫层，并将门窗缝隙、管道孔、电气盒等声泄漏点进行严密封堵。

2. 楼板撞击声失控
   采用了高标准浮筑楼板，依然有明显撞击噪声，多因弹性垫层铺设不连续或混凝土与墙体形成“声桥”。
   → 弹性垫层必须整板满铺且沿墙边上翻至少150mm，任何穿越浮筑层的管道都要包裹专用隔振缓冲套管。

3. 混响时间偏差
   实际测得混响时间与设计严重不符，常由吸声材料参数缩水或忽略现场家具、人员等引起。
   → 声学设计初期留好调节余量，后期可加可移动吸声体或高密吸声窗帘，灵活修正空间混响。

4. 低频噪声难治
   重型交通、设备振动产生的低频长波穿透力极强，普通吸音材料和单层隔声墙基本无效。
   → 需对设备底座重型减振，空间采用双层重质隔声墙，并大面积增设低频专用穿孔板或薄膜共振吸声装置。

声学设计绝不能只停留在图纸和理论阶段，实际施工质量对最终声学效果有决定性影响。哪怕设计方案再完善，如果施工过程中出现细节失误、工艺简化、材料替代等，都可能导致隔声、吸声等性能大大下降。

因此，设计师不仅要在前期方案和图纸阶段综合考虑细节，还需在施工过程中与施工单位、监理方紧密协作，做好现场交底和技术指导，关注关键节点的处理，确保声学构造的每一处细节都能规范、准确地落实到实际工程中，真正实现设计目标，避免声学问题“纸上谈兵”。

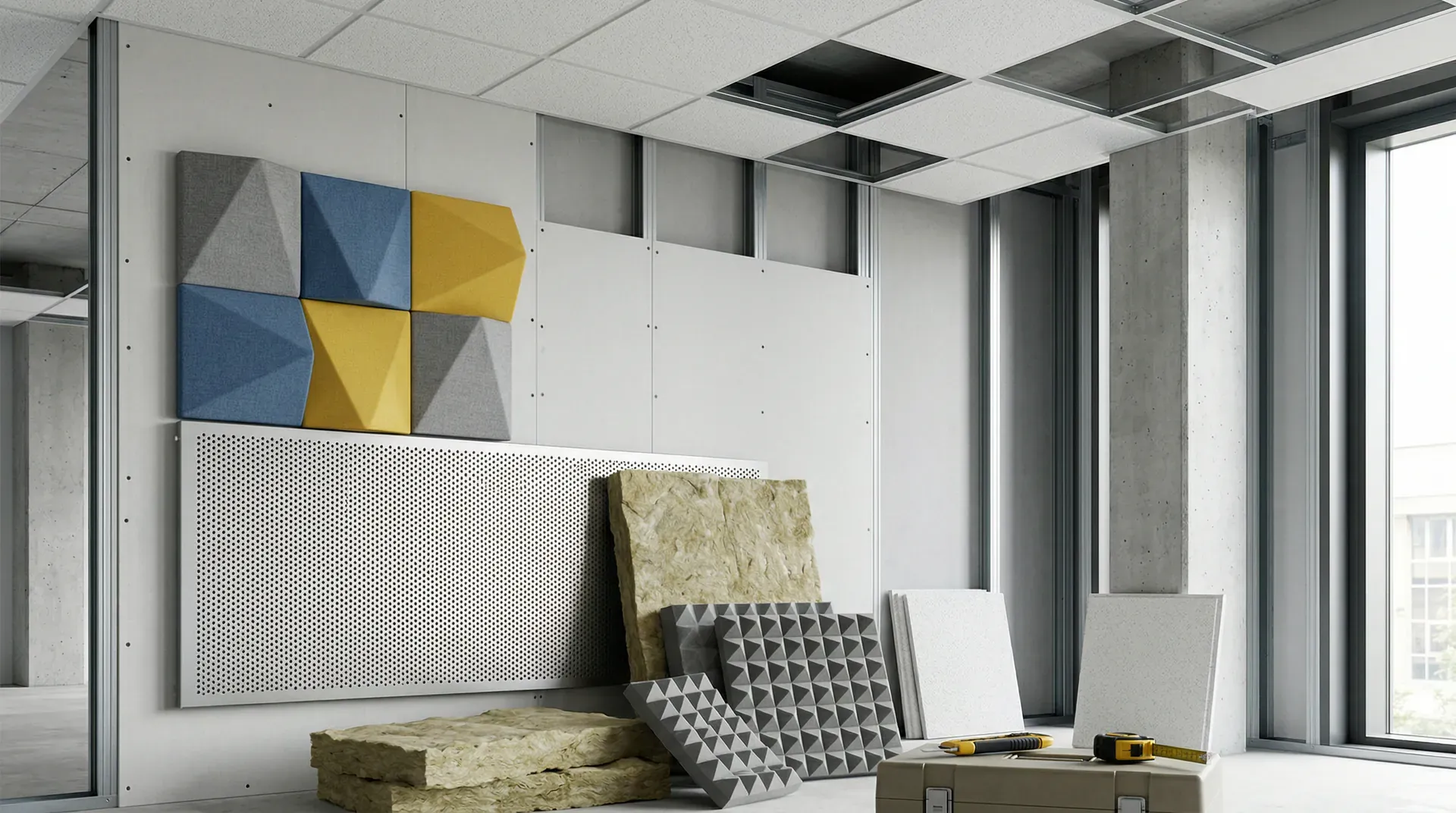

声学材料的选择与应用

选择合适的声学材料是实现设计目标的关键。市场上的声学材料种类繁多,性能各异,需要根据具体需求和应用场景来选择。

多孔吸声材料是应用最广泛的类型,包括无机纤维类和有机纤维类。玻璃棉和岩棉吸声性能好,价格低廉,但需要护面,避免纤维飘散。聚酯纤维吸声板环保无污染,可以直接暴露使用,装饰性好,但价格较高。海绵类吸声材料轻质柔软,易于加工,但耐久性差,容易老化。

穿孔板吸声结构可采用木质、金属或石膏等面板。它的吸声特性由穿孔率、孔径、板厚、背后空腔、填充材料和表面覆层共同决定；改变任一参数都可能移动有效频段。设计时应根据目标频率计算或查验完整构造的测试报告，而不是直接套用一组孔径和空腔尺寸。

隔声材料的选择要考虑面密度和阻尼性能。高密度材料如混凝土、实心砖隔声效果好,但重量大。隔声毡、阻尼板等专用材料,密度不大但隔声性能优异,适合轻质隔墙系统。隔声门窗要选用多层复合玻璃,配合优质密封胶条。

声学材料的性能参数要注意识别。吸声系数是在混响室中测试得到的,实际使用中会有差异。隔声量的测试条件对结果影响很大,要注意区分实验室数据和现场数据。选择声学材料时,最好要求供应商提供权威检测机构出具的检测报告,确保产品质量。

---

总结

处理声学问题，先按“声源—路径—接收者”定位。交通、设备、说话和撞击产生的声音性质不同；空气声、结构声和缝隙旁路也需要不同控制方法。没有找到主要路径之前，盲目增加材料往往事倍功半。

隔声用于减少声音穿过构件或缝隙，吸声用于控制室内反射和混响。墙体的面密度、双层构造、空腔、节点密封，楼板的弹性层，门窗的整体气密性，以及设备的隔振连接，都可能决定最终结果。材料样本的实验室数据不能直接等同于现场房间性能。

声学设计应从布局阶段开始，并延续到节点、施工和验收。目标值要说明适用空间、频率与测试方法；完工后通过测量和使用反馈确认，而不是只凭主观“听起来安静”。
