电气系统与配电设计

电热水壶、微波炉和取暖器同时开启后跳闸，问题不一定只是“总功率太大”，还可能涉及回路划分、导线能力和保护装置配合。电气设计要把使用场景翻译成负荷、回路、保护和检修条件，并保证故障发生时能及时切断危险。

读完这一章，你应该能回答三个问题：

• 功率、电流、电压和用电时间分别影响什么？
• 怎样按用途和风险划分回路并选择保护？
• 负荷估算如何从教学表格走向可复核的工程计算？

电气安全不能仅凭经验数字设计。正式项目应执行《建筑电气与智能化通用规范》GB 55024、《低压配电设计规范》GB 50054 等当前有效标准，并由相应专业人员计算和校核。

---

电力基本概念

电力系统的三个核心参数构成了理解电气系统的基础。电压（V）代表电流的驱动力，类似水流中的水压；电流（A）表示电荷的流动速率，如同水管中水的流量；功率（W）则是电能转化为其他形式能量的速率，相当于水轮机的做功能力。

这三者之间存在着密切的数学关系：功率等于电压与电流的乘积，即

$$P = U \times I$$

中国的电力系统采用交流电制式，频率为50赫兹。住宅建筑通常使用220伏单相交流电，而大型公共建筑则需要380伏三相交流电系统。单相电适用于照明、小型家电等功率较小的设备，三相电则能够满足中央空调、电梯等大功率设备的需求。

理解电压、电流和功率的关系，可以类比为水流系统：

• 电压（V）：类似于水压，电压越高，推动电流的能力越强。
• 电流（A）：类似于水流量，电流越大，传输的电能越多。
• 功率（W）：类似于水轮机的做功能力，功率越大，设备的工作能力越强。

电能的消耗通常以千瓦时（kWh）为单位计量，这也是我们日常所说的“度电”。一台1000瓦的电器连续工作1小时，消耗的电能就是1千瓦时。在设计配电系统时，准确估算建筑的用电量对于选择合适的配电容量至关重要。

电路的基本组成包括电源、导线、用电设备和控制保护装置。电源提供电能，导线传输电能，用电设备消耗电能，控制保护装置则确保系统的安全运行。在建筑电气系统中，这四个部分缺一不可，它们共同构成了一个完整的电力供应网络。

---

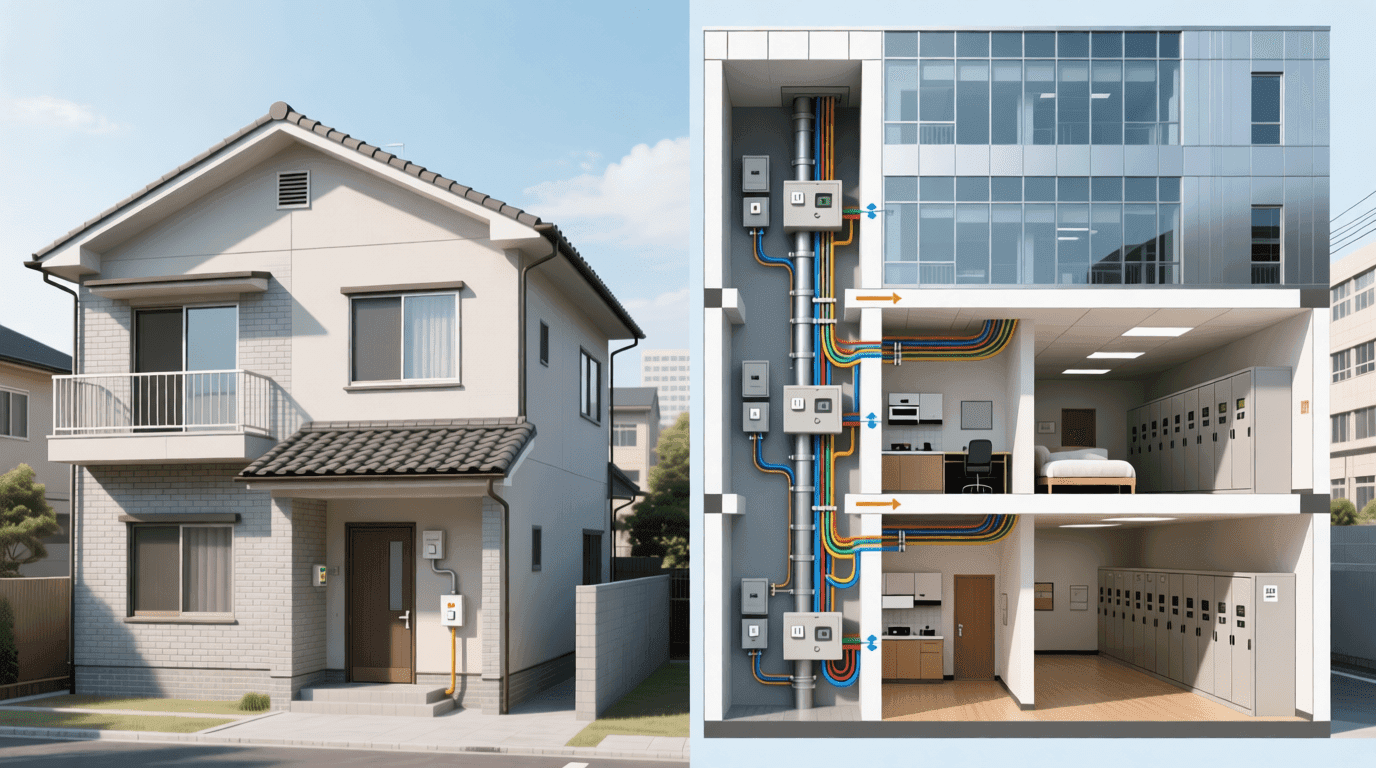

住宅与公建供电方式

住宅建筑的供电系统结构较为简洁，多采用单相三线制方式供电。一般情况下，电缆自小区变电站引入后，先分配至楼栋内的配电箱，再通过楼层配电箱逐层分送，最终连接到每户专用的户内配电箱。通过这样的分级配电设计，可以有效实现分区管理和故障隔离，保证个别住户用电出现异常时不会影响其他住户的正常用电。

住宅的供电容量一般依据建筑面积与家庭实际用电需求来确定，常见配置如下：

• 小户型（60平方米以下）：4~6 千瓦
• 中户型（60-90平方米）：6~8 千瓦
• 大户型（90-120平方米）：8~10 千瓦
• 豪华户型（120平方米以上）：10~12 千瓦，甚至更高

近年来，随着家用电器和智能化设备的普及，住宅的供电容量有逐步提高的趋势。

通常“回路”包含：照明回路、普通插座回路、厨房插座、电热水器/空调/浴霸等动力分区。户型越大，回路数量和容量越高，入口主线截面也需增大。实际设计应根据具体用电设备类型和数量进行细化调整。

公共建筑的供电系统则复杂得多，需要同时满足照明、空调、电梯、消防等多种用电需求。商业建筑、办公建筑、教育建筑等不同类型的公建，其用电特征和负荷分布各不相同。商业建筑的照明和空调负荷较大，办公建筑的插座负荷和空调负荷突出，教育建筑则需要考虑实验室等特殊用电场所。

公共建筑通常采用三相五线制供电系统，能够提供380伏三相电和220伏单相电两种电压等级。大功率设备如中央空调主机、客货电梯等使用三相电，照明和普通插座则使用单相电。这种配置方式既能满足不同设备的需求,又能实现负荷的合理分配。

供电可靠性是建筑电气系统设计的重要指标。住宅建筑通常采用单电源供电，从小区变电站引入一路电源即可。重要的公共建筑则需要采用双电源供电，从不同的变电站引入两路电源，当一路电源故障时自动切换到另一路,确保不间断供电。特别重要的建筑如医院手术室、数据中心等，还需要配置应急发电机组作为第三电源。

---

用电安全常识

触电后果受电流大小、路径、频率和持续时间影响，不能将1、5、10、30或50毫安分别视为人人相同的感受与致死边界。防护应依靠绝缘、接地、自动切断电源及等电位联结等配合措施。

剩余电流保护装置会比较回路导体中的电流差异，并在达到设定条件时切断故障回路。它的额定动作电流、动作时间和安装层级必须根据配电系统、回路用途、触电风险及上下级选择性配合确定；潮湿场所需要重点防护，但不能把 30 mA、10 mA 或 0.1 秒当成所有住宅回路的统一配置。

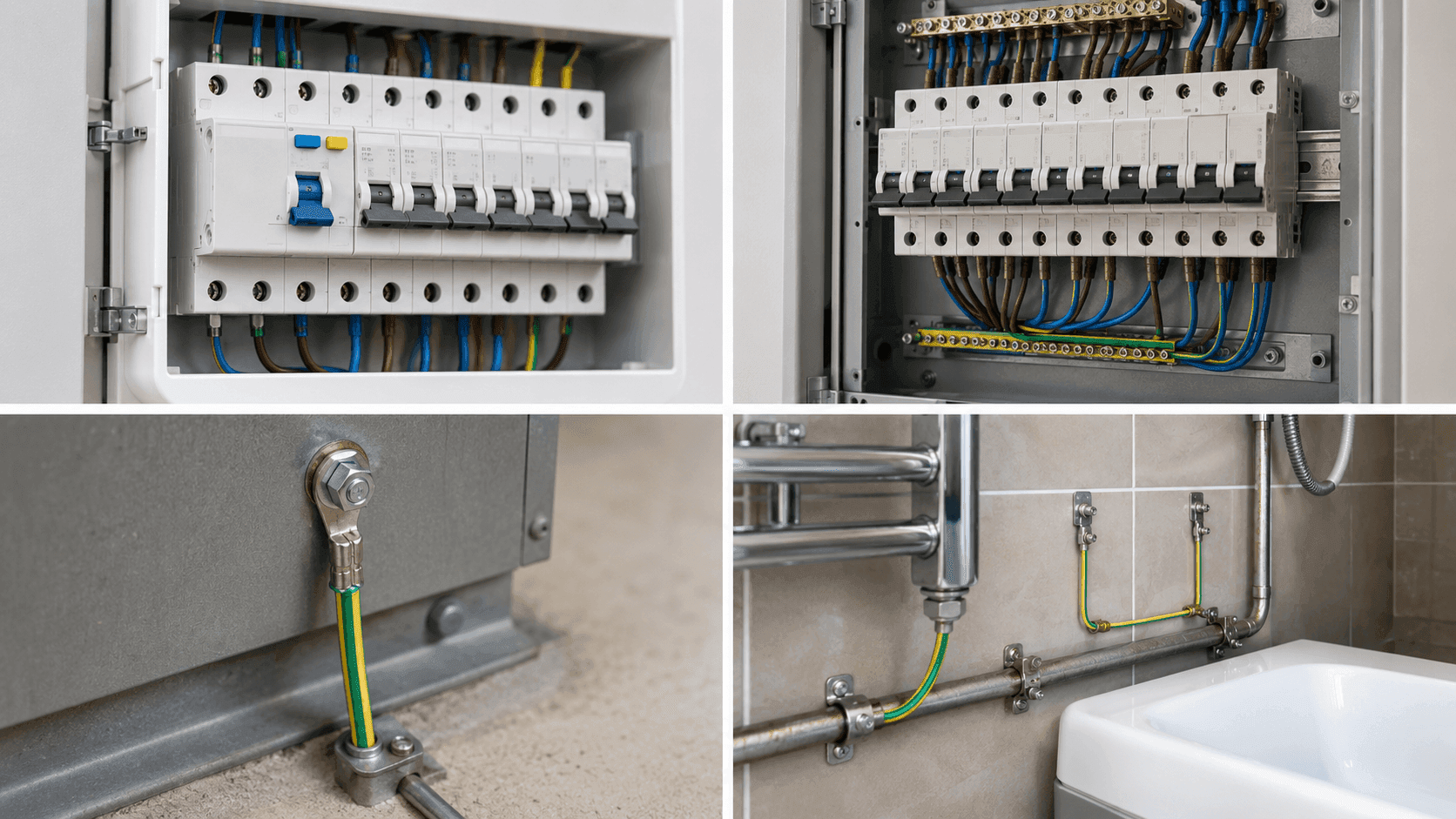

接地系统是电气安全的重要防线，主要内容包括：

• 建筑物的金属外壳、用电设备的金属部分都必须可靠接地，防止因绝缘损坏造成触电危险。
• 发生漏电时，电流可通过接地线迅速导入大地，并同时触发漏电保护器动作，切断电源，保障人身安全。
• 中国住宅建筑普遍采用TN-C-S接地系统，该系统在进户处将PEN线分为PE保护线和N工作零线，有效确保保护功能的可靠性。

等电位联结通过连接规定的外露可导电部分和外界可导电部分降低危险电位差，具体范围按系统与场所条件确定，并非把卫生间一切金属件都连接，也不能单独保证不触电。

电线电缆的选择直接关系到用电安全。导线的载流量必须大于通过的电流，否则会因过热而损坏绝缘层,甚至引发火灾。铜导线的载流能力优于铝导线，机械强度也更高，因此住宅建筑应优先选用铜芯导线。导线的截面积根据负荷电流确定，同时要考虑电压损失和机械强度的要求。

---

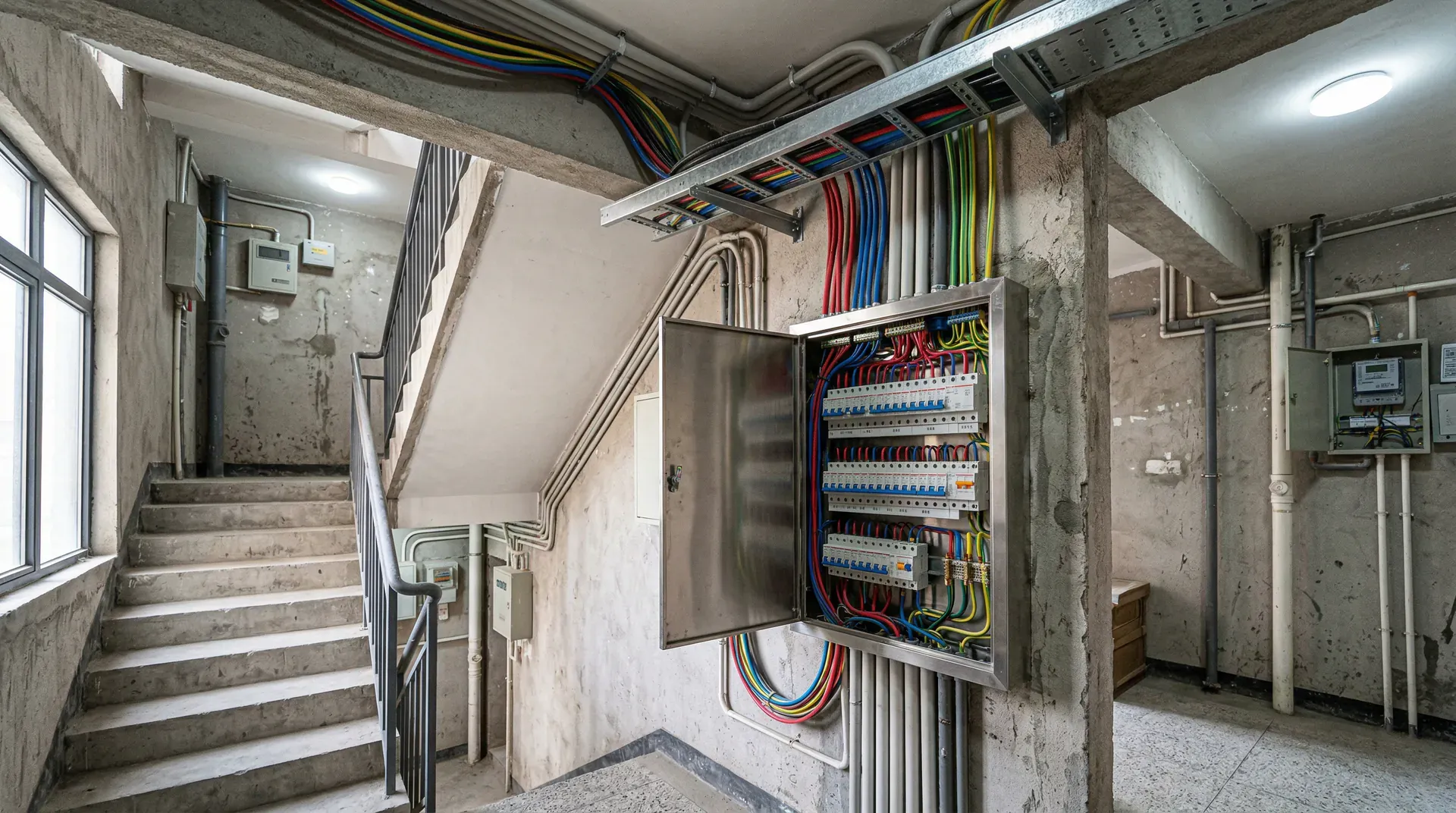

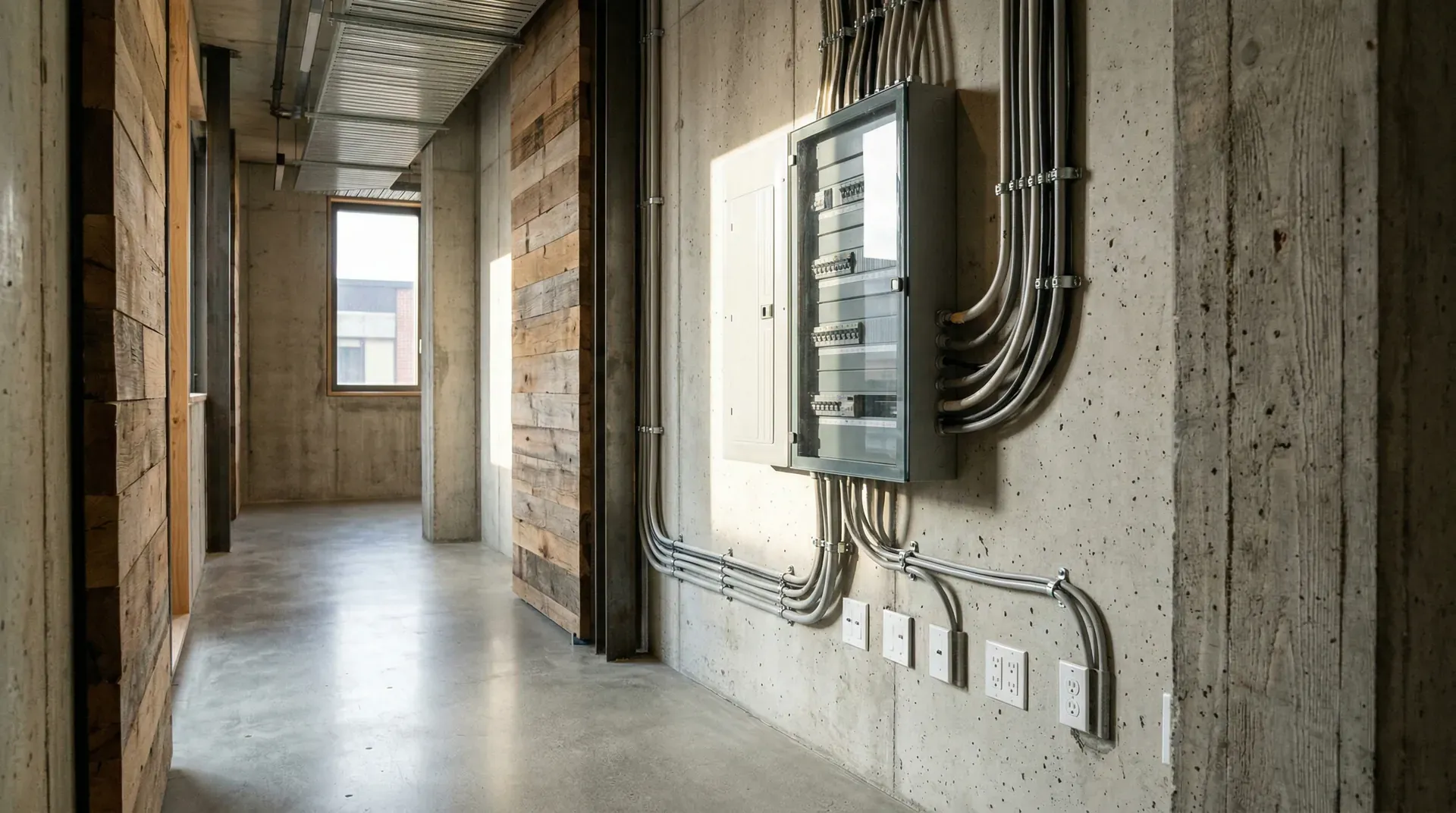

配电箱与配电回路

配电箱是建筑电气系统的神经中枢，承担着接收电能、分配电能、保护电路的重要功能。住宅配电箱通常安装在进户门附近的墙面上，高度1.5米左右，便于日常操作和检查。箱体应选用阻燃材料,门上应有透明窗口以便观察开关状态,箱内应留有20%的备用空间以便今后扩展。

配电箱内通常设置总开关和若干分支保护装置。回路可按照明、普通插座、厨房、空调及其他专用设备划分，但具体方式应依据负荷、连续运行需求和风险确定。开关额定电流不能从常见档位中随意挑选，必须与计算电流、导线载流量、短路条件和上下级保护配合。

典型住宅配电箱的回路配置遵循功能分区和负荷均衡的原则。照明回路通常划分为客厅卧室照明和厨卫阳台照明两个回路，每个回路的灯具总功率控制在1500瓦以内。插座回路按房间划分，客厅插座、卧室插座、书房插座各成一路，每个回路的插座数量不超过10个。

空调回路的配置需要特别注意。

• 1匹通常表示约2.5 kW 的额定制冷量，不等同于电输入功率；约800 W只能作为某一具体机型、特定工况下的输入功率示例，制热输入还应计入设备与电辅热的铭牌数据；

• 1.5匹空调制冷电输入功率以约1200瓦为示例，制热功率约2500瓦，运行电流约12安培；

• 3匹柜式空调制冷电输入功率以约2500瓦为示例，制热功率约5000瓦，运行电流可达23安培。

每台空调应独立设置专用回路，开关容量留有适当余量。

厨房用电应按实际设备功率及同时使用情况计算，专用回路、导线与保护电器须协调选型，不能用4平方毫米导线和25或32安培开关统一套用5—8千瓦负荷。冰箱等持续运行设备可结合需求独立设回路。

卫生间的电气设计需要特别考虑防潮和防触电要求。卫生间内的插座必须带防溅水保护盖，安装高度应在1.5米以上，远离水源和湿区。电热水器、浴霸等大功率设备应单独设置专用回路。卫生间的照明开关应安装在门外墙面上，避免在潮湿环境中操作开关。

---

电路负荷计算

在配电系统设计中，电路负荷的科学评估是决定导线选型、开关规格及总体电气安全的基础。负荷计算主要依赖于统计各类用电设备的额定功率，并结合“同时使用系数”及“需要系数”进行修正，以获得更接近实际需求的计算负荷。

住宅类建筑，设备通常可归纳为$照明负荷$、$插座负荷$和$空调负荷$。$照明负荷$一般可按房间面积$A$与单位面积功率$q_{lm}$估算，经验值为。常以插座数与单个功率估算，常用。应按设备电输入功率及辅助加热计算，不能把制冷量或制热量当作用电功率。

负荷的修正核心在于“同时系数”，反映设备可能同时运行的概率。通常住宅同时系数取$0.4\sim0.6$。负荷的计算公式如下：

$$P_{js}=P_{sum}\times f_s\times f_x$$

其中$P_{sum}$为设备功率总和，$f_s$为同时系数，$f_x$为需要系数（通常按）。 例如： 100㎡三居住宅，

• 照明负荷：$P_{lm}=100\times8=800\,W$；
• 插座负荷：$P_{out}=20\times150=3000\,W$；

总负荷$P_{tot}=800+3000+8000=11800\,W$。设同时系数$f_s=0.5$，则最终计算负荷：

$$P_{js}=11800\times0.5=5900\,W$$

进而，计算电流：

$$I=\frac{P_{js}}{U}= \frac{5900}{220}\approx27\,A$$

主开关须与导线载流量、短路条件及上下级保护配合，不能由约27A计算电流直接选定63A。

导线的截面积$S$由计算电流$I$及允许载流量决定。标准铜芯导线在空气中常用数据有：

• $1.5$mm²：$13\sim17\,A$
• $2.5$mm²：$20\sim26\,A$
• $4$mm²：$32\sim42\,A$

实际载流量应按敷设方式、环境温度、成组及绝缘条件修正，不能以统一80%折减代替校核。

电压损失$\Delta U$对远距离布线尤为关键。允许最大压降：

$$\Delta U \leq 0.03\times U_n = 6.6\,V$$

$\Delta U$与总电流$I$、线路距离$L$、导线截面$S$成正比，可用公式：

$$\Delta U = \frac{2IL}{\gamma S}$$

($\gamma$为导线电导率)

如果插座离配电箱较远，可考虑加粗导线或增设分箱，以确保末端电压≥$0.97 U_n$。

而对办公、商业、学校等其他建筑类型，由于功能时段和用途差异，负荷构成与系数有所不同，典型指标如下：

说明：

• 表中“负荷密度指标”只用于方案阶段估算和方案间比较，不可直接作为施工图选线或保护整定依据。
• “系数（同时/裕度）”分别表示同时系数与安全裕度。
• “典型构成”中的百分比分别表示该建筑典型情况下照明、插座、空调、其他设备占总电力负荷的比例。

电气系统的安全与可维护性

插座、照明、弱电和配电并非平面上的符号。它们决定了设备怎样被使用、线路是否被临时拉扯、断电后哪些功能需要保留，以及维护人员是否能安全定位问题。设计时既要考虑现在的用电行为，也要预留合理的变化空间，避免让“临时需求”变成长期风险。

用电场景检查表

• 使用者是否会为了够到插座而跨越通道或拉接临时线？
• 需要连续运行的设备与普通设备是否容易被区分和管理？
• 配电、开关和检修位置是否可到达、可识别、可维护？
• 设备增加后，空间是否仍有明确的线路和散热安排？

---

总结

电气设计的核心，是让正常用电可承载、故障状态可切断、重要功能有保障、维护人员能安全定位问题。负荷计算、导体选择、回路划分、短路与过载保护、剩余电流保护以及接地不能彼此割裂。

插座和开关的位置应从真实设备、家具与动作出发，避免使用者长期依赖拖线板或跨通道拉线。潮湿、室外、儿童可接触和连续运行设备等场景需要额外风险判断；保护装置的动作参数应按配电系统、回路用途和现行标准选择，不能把某个经验值用于所有回路。

负荷密度表只适合早期估算。进入设计阶段后，应列出设备容量、需要系数、同时使用关系、备用需求和扩展边界，并让保护装置、导线和上级电源形成选择性配合。
