建筑热环境

午后三点，同一间教室里，有人觉得被阳光直射十分炽热，有人感到空气闷热不流通，还有人因空调或门窗的气流直吹而觉着发冷。一个温度计只能测得教室里的单一温度数字，却无法解释这些感受上的巨大差异。实际上，影响热感的除了空气温度，还包括表面辐射、空气湿度、风速，以及每个人的衣着多少、活动强度和所在具体位置——这些因素共同塑造了复杂又动态的建筑热环境体验。

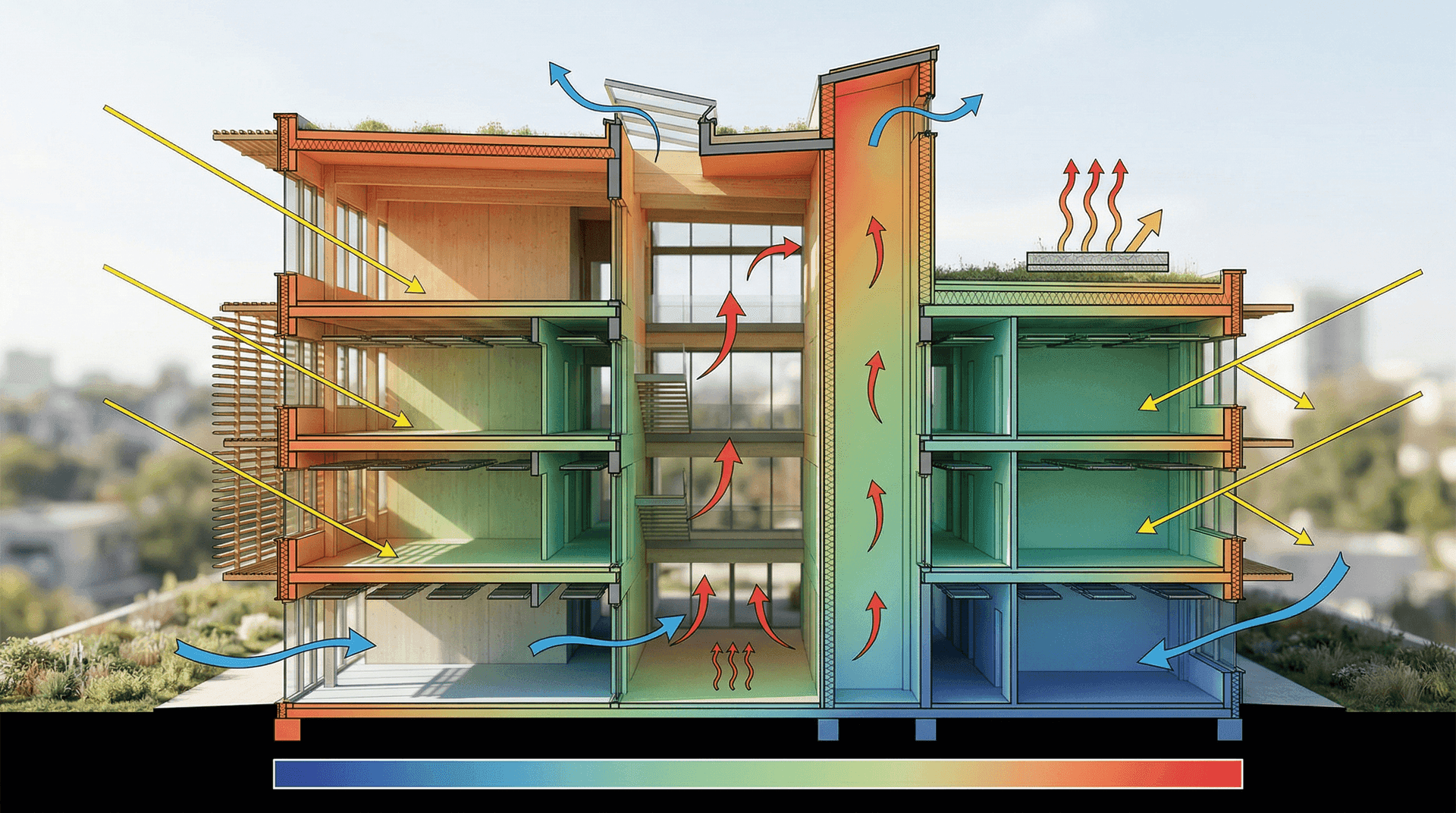

在本章中，我们将以“热量路径”为线索，梳理热量的生成、传递和消散过程：热量如何从日照、人体或设备等来源产生，通过墙体、窗户、空气流动或辐射等途径传递到达每一个人，最终又在什么时机、以什么方式被排出室内。我们会用公式计算热流的大小，用舒适性模型描述人群的总体倾向，但最后仍必须回到具体教室、具体座位和特定的使用时段，通过实际测量和主观反馈进行验证。建筑的热环境调控，是科学原理与人的真实感受在细节处的结合。

---

人体热舒适性原理

人体通过新陈代谢持续产生热量，同时通过皮肤辐射、对流、蒸发等方式向外界散热。当产热与散热保持动态平衡时，人体就不会感到特别热或特别冷，这种平衡状态就是热舒适的生理基础。

为了量化人体的热感受，丹麦学者范格尔（Fanger）通过大量受控实验提出了预测平均投票值（PMV）指标。PMV 的取值范围从 -3 到 +3，分别对应“非常冷”到“非常热”，0 为中性舒适状态。与之配套的是预测不满意百分比（PPD），反映人群中对热环境不满意的比例。

影响热舒适的因素分为两类：环境因素和个人因素。

1. 环境因素包括空气温度、相对湿度、平均辐射温度和风速；

2. 个人因素包括服装热阻和人体活动量（代谢率）。

这六个参数——空气温度、相对湿度、平均辐射温度、风速、服装热阻和人体活动量——共同决定了 PMV 的计算结果。每一个参数的变化，都会直接或间接影响人体的热感觉。例如，空气温度升高通常会带来更热的感受，而穿着较多或进行剧烈活动会使人体产热增加，同样影响热舒适性。只有综合权衡这些因素，才能科学评估和调控室内热舒适水平。

室内外热环境参数

描述热环境需要一套可测量的物理参数。室外热环境参数来源于气象站观测，构成建筑热工设计的气候输入条件；室内热环境参数则通过仪器在建筑内部采集，用于评价实际使用效果。

操作温度（Operative Temperature）是工程实践中常用的综合性评价指标，它将空气温度和辐射温度合并考虑。在低风速（≤0.2 m/s）的室内环境下，操作温度近似等于空气温度与平均辐射温度的算术平均值：

$$t_o = \frac{t_a + \mathrm{MRT}}{2}$$

---

建筑传热基本理论

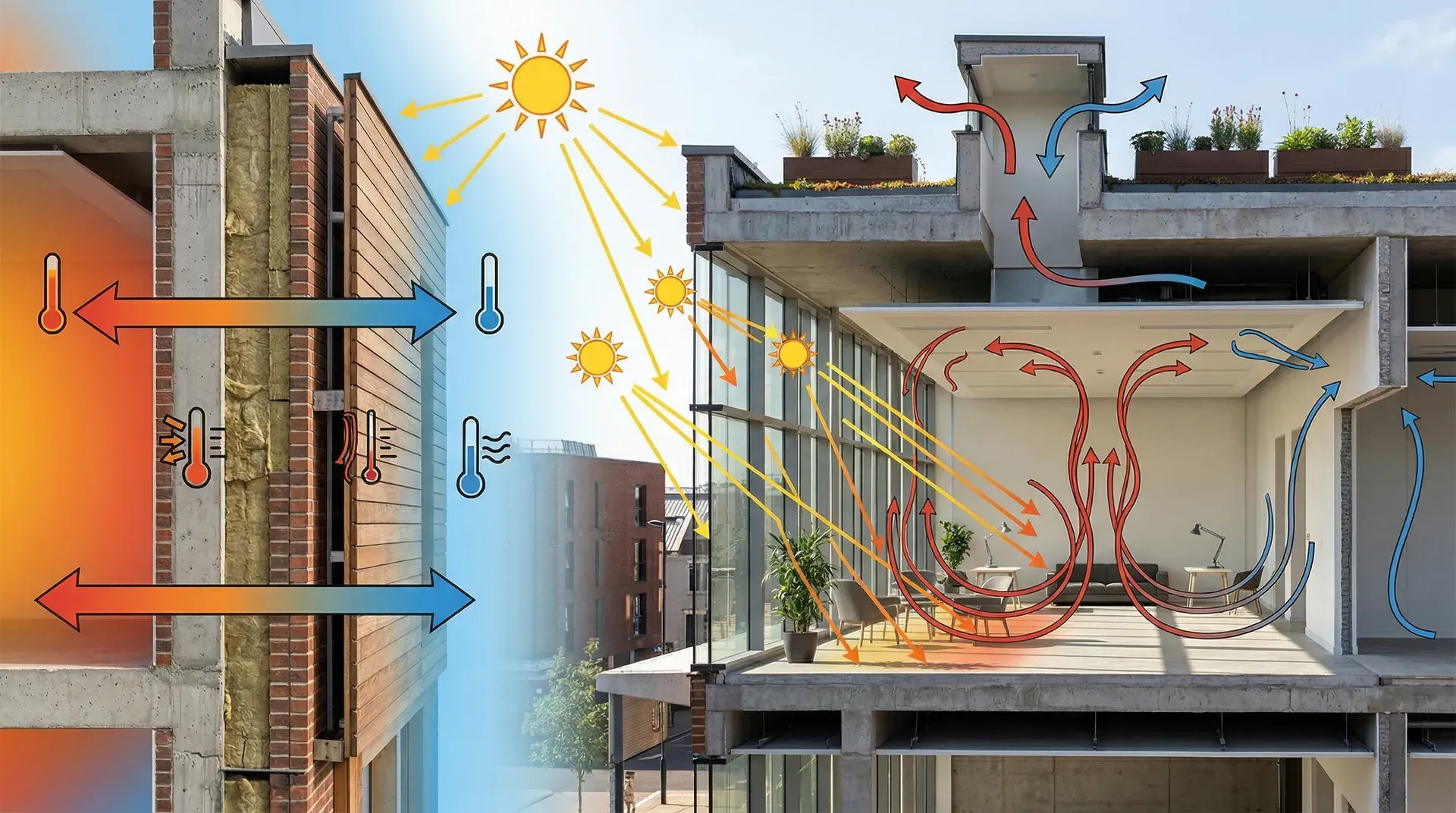

热量在建筑围护结构中的传递遵循热力学基本规律，主要有三种基本方式：导热、对流和辐射。这三种传热方式通常在实际环境中并存、相互叠加，共同决定穿过建筑围护结构的总热流量（即“总能量传递”）。

导热（Conduction）是由微观粒子相互作用产生的热量传递过程，固体、液体和气体中均可发生，表现为热量沿着温度梯度，从高温一侧传递到低温一侧。在建筑中，墙体、楼板、屋面等内部的热流主要以这种形式进行传递。在均质平板、一维稳态且导热系数恒定的假设下，热流密度大小可写为：

$$q = \lambda \frac{\Delta T}{\delta}$$

其中，$q$为单位面积单位时间的传热量（W/m²），$\lambda$为材料的导热系数（W/m·K），$\Delta T$是两表面的温差（K），$\delta$为传热路径长度（m）。

对流（Convection）则只在流体（气体或液体）内部或其与固体表面之间发生。流体通过流动携带热量，形成对流热交换。例如暖气片加热房间空气、风吹过外墙表面，都是典型的对流场景。对流过程中的热量交换可用牛顿冷却定律描述：

$$q = h \cdot \Delta T$$

其中，$h$是对流换热系数（W/m²·K），$\Delta T$为固体表面与流体之间的温差。

辐射（Radiation）是一种无需介质、以电磁波形式进行的能量传递。绝对温度高于零的物体都会发射热辐射，净辐射换热取决于温度、表面性质和几何关系。建筑场景中，最典型的如太阳辐射透过窗户加热室内表面，或暖气片散发红外线加热房间。对小物体被远大于自身的等温围护面完全包围的灰体近似，净辐射热流密度可写为：

$$q = \varepsilon \sigma (T_1^4 - T_2^4)$$

其中，$\varepsilon$为物体表面的发射率，$\sigma$为斯蒂芬-玻尔兹曼常数（$5.67 \times 10^{-8}\ \textrm{W/m}^2\textrm{K}^4$），为绝对温度（K）。

在实际工程设计中，最关心的是围护结构的整体传热性能或“隔热能力”。以单层匀质外墙为例，热量从室内空气，先经过内表面换热，再穿过墙体的导热，最后通过外表面换热散发到室外。整个过程可以用传热系数 $K$（单位：W/m²·K）来评估。

$$K = \frac{1}{R_0}$$

其中，$R_0$是包含两侧表面换热热阻在内的总传热热阻。对于多层复合外墙，总热阻为各层热阻及内外表面换热阻之和：

$$R_0 = R_i + \frac{\delta_1}{\lambda_1} + \frac{\delta_2}{\lambda_2} + \cdots + R_e$$

公式中，$R_i$为内表面换热阻，$R_e$为外表面换热阻，$\delta$为各层厚度，$\lambda$为各层的导热系数。

下面以一套假定外墙构造为例，演示 $K$ 的计算过程。该墙体自内到外的结构如下：

其中：带*的“换热系数”只适用于内外表面层，其他各层仅参与导热热阻计算。

热阻合计：$R_0 = 0.110 + 0.023 + 0.296 + 2.000 + 0.022 + 0.040 = 2.491~\mathrm{m^2{\cdot}K/W}$ ：

总热阻相加为：

$$R_0 = 0.110 + 0.023 + 0.296 + 2.000 + 0.022 + 0.040 = 2.491~\mathrm{m^2{\cdot}K/W}$$

传热系数为：

$$K = \frac{1}{2.491} \approx 0.40 ~\mathrm{W/(m^2{\cdot}K)}$$

在这道算例的假设下，保温层贡献了大部分热阻，计算得到$K=0.40~\mathrm{W/(m^2{\cdot}K)}$。这只是理解串联热阻的示例；工程合规要核对项目所在地、建筑类型和现行标准，并另行处理热桥、施工缝、含湿与材料老化。

---

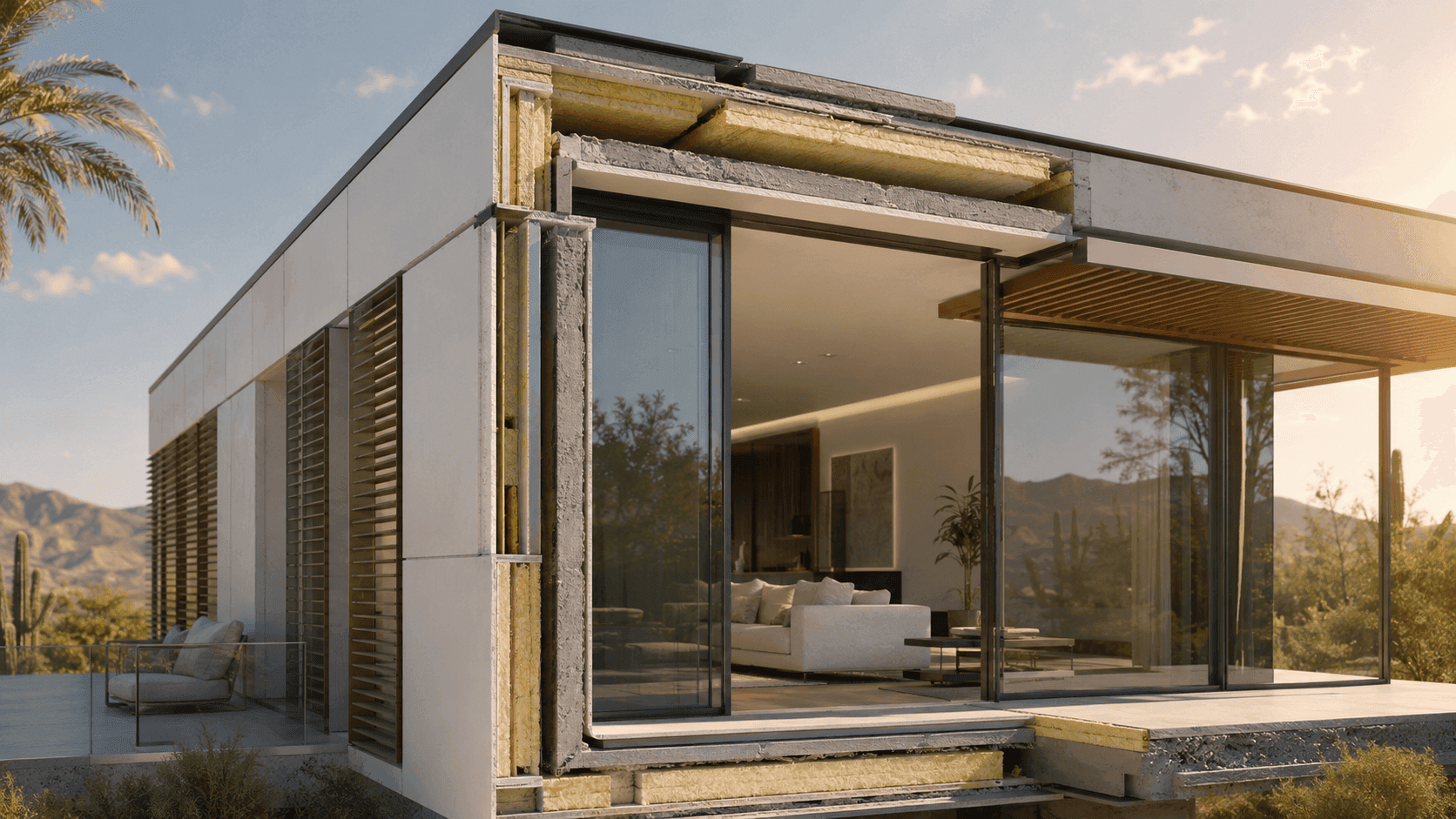

建筑保温与隔热设计

建筑保温是指在冬季通过在围护结构（如墙体、屋顶等）设置有效的保温层，减少室内的热量向室外散失，以保持室内温度稳定，提升居住舒适性并降低采暖能耗。而隔热则主要针对夏季，目的是防止外部高温热量通过建筑围护结构传入室内，减少空调负荷，使室内在炎热天气下依然保持凉爽。

虽然两者的作用方向相反，一个强调“留住热量”，另一个强调“阻隔热量进入”，但在实际工程中，所选用的绝大部分保温隔热材料高度重叠，例如聚苯板、岩棉等，既具备良好的冬季保温性能，也能有效隔绝夏季热侵入。因此，现代建筑设计要求外墙、屋顶等部位既要满足严冬保温规范，也需兼顾炎夏的隔热效果，从而实现全年综合节能。

材料的导热系数（λ）是选择保温材料的核心参数，数值越小，材料的隔热保温性能越好。以下对比了几种常见建筑材料的导热系数：

从图中可以看出，挤塑聚苯板（XPS）和岩棉板的导热系数远低于混凝土，这也是外墙保温系统中广泛选用这两类材料的原因。热阻按厚度除以导热系数比较；这种比较只描述稳态传热，不能等同于完整构造的夏季动态隔热效果。

在工程实践中，外墙保温构造主要分为三种形式：

夏季隔热的关键在于减少屋顶和西向墙体的热量传入。屋顶可以通过设置通风隔热层、种植屋面或使用高反射率涂料来实现；西向墙体由于下午同时承受强日晒和高气温，常通过增大热容量来延迟室内温度峰值出现的时间。

夏热冬冷地区既要处理夏季屋面和西向得热，也不能忽略冬季失热。通风层、绿化或高反射屋面产生的室温与负荷变化取决于原屋面、气候、运行和使用条件，应通过同边界模拟或改造前后测量判断。

---

太阳辐射与建筑遮阳

太阳辐射是建筑热环境中最主要的外部热量来源，对室内温度和空调负荷有决定性影响。在晴天条件下，太阳辐射以波的形式穿过大气层，部分能量被云层、尘埃和水汽吸收或散射，但仍有大量辐射到达地面。

一天之中，太阳高度角的变化导致地表获得的辐射强度呈典型的弓形曲线：日出后逐渐增加，正午前后达到峰值，随后又逐渐减弱，早晚时分最为微弱。这种变化直接决定了外墙和屋顶的热量获得，因此理解太阳辐射的时程规律，是建筑隔热与节能设计的基础。

不同朝向的建筑立面接受太阳辐射的规律有明显差异。南向立面冬季获得辐射多、夏季因太阳高度角大而辐射相对少，在北半球部分气候下有利于季节性得热控制。东、西向立面夏季受到强烈斜射辐射，尤其西向在下午高温时段叠加受热，是最不利的朝向。北向在部分季节的早晚也可能受到直射辐射，具体取决于纬度、日期与遮挡。

以下为不同朝向的日辐射量教学情景，不代表仅凭北纬30°即可确定的气象结果；实算须给出地点、日期、天空与遮挡条件：

从表中可以看出，夏至日东、西向立面接受的辐射量甚至高于南向，水平面（即屋顶）的辐射量最大。这说明屋顶和东西向外墙是夏季隔热设计的重点部位，同时也解释了为什么朝南向布置主要房间、减少东西向开窗是建筑热工设计的基本原则。

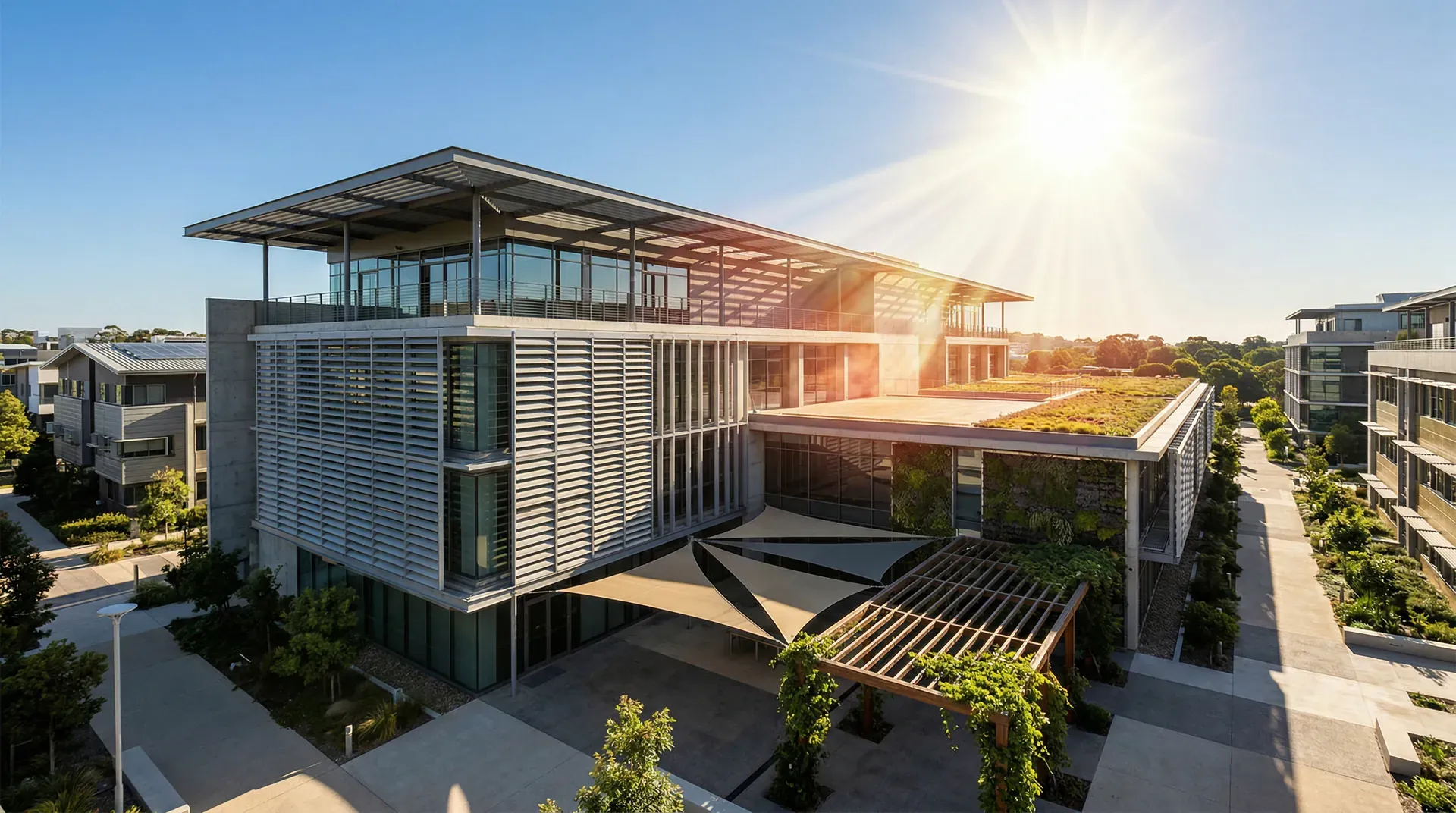

遮阳是控制太阳辐射进入室内的主要手段：

遮阳系数（SC） 是在相同条件下，待测玻璃太阳得热与标准透明玻璃太阳得热的比值，不能与太阳得热系数SHGC混用。玻璃与遮阳系统的取值需核对测试边界，不能给所有单层玻璃或外遮阳设定统一值。

---

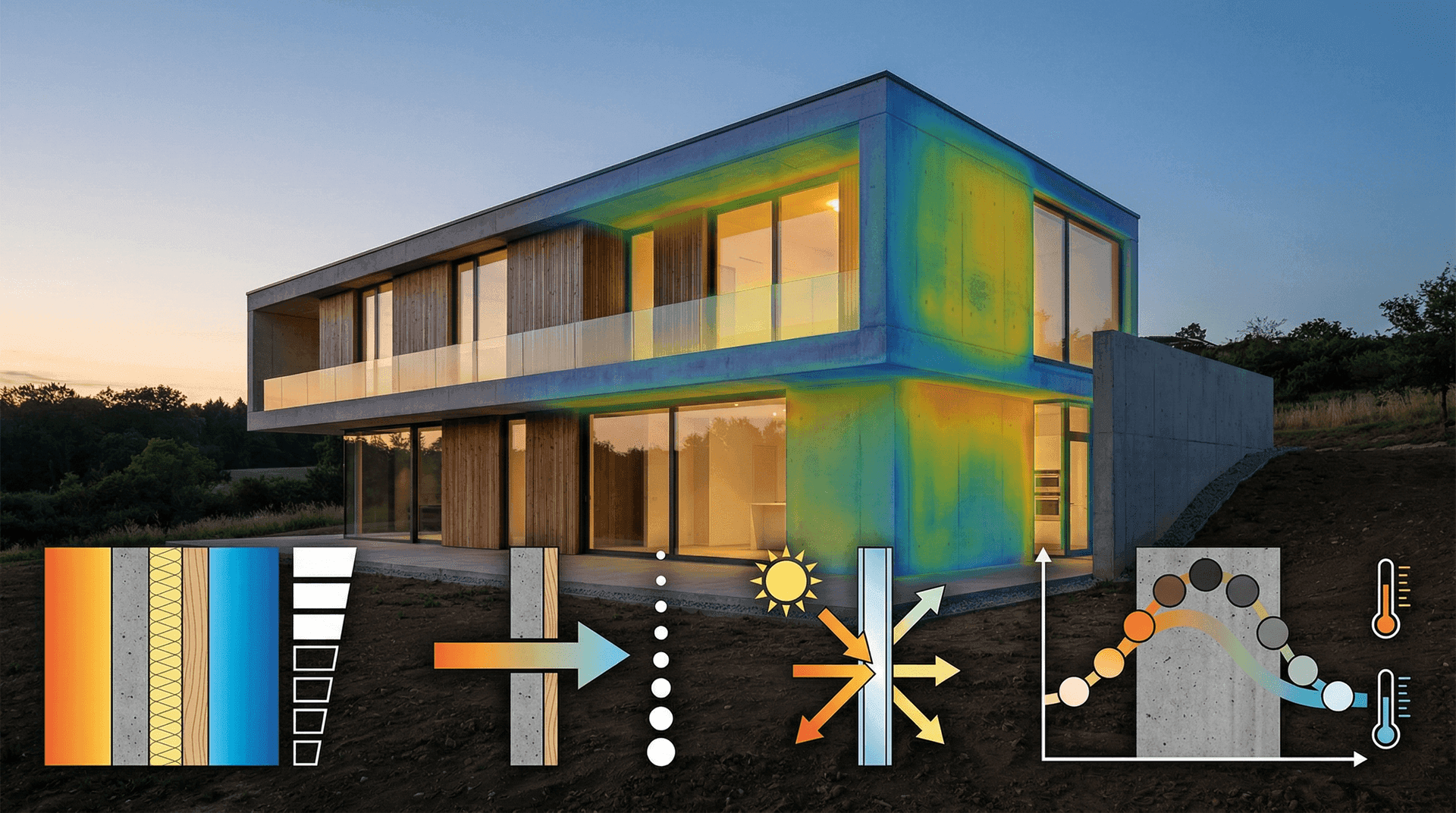

热工性能评价指标

热工性能指标是用来量化评价建筑围护结构在热量传递、隔热保温、能源利用等方面表现的关键标准。通过这些指标，可以直观对比不同围护构造的节能性能，对设计优化有着重要参考价值。

熟悉主要热工性能指标的定义、物理意义及其在规范中的要求，不仅有助于掌握节能设计的核心参数，还能够在方案初期精准判断围护结构的优劣，从而做出科学、合理的设计决策。

其中热惰性指标 D 是一个容易被忽视但相当重要的参数。D 值反映了围护结构对室外温度波动的抵抗能力。厚重砖墙 D 值大，能大量吸收白天的热量，延迟至夜间释放，使室内温度保持稳定；轻质金属夹芯板 D 值小，室内温度随室外变化迅速。

围护热工要求随建筑类型、气候区和所采用标准版本而变。使用下表或计算结果前，应回到项目适用的现行条文核对，不能把教材示意值直接写入工程。

从图中可以直观看到，严寒地区的 K 值限值最低（要求最严格），随着气候变暖，限值逐渐放宽。值得注意的是，夏热冬暖地区（如广州）虽然对 K 值要求较宽松，但对外窗和屋顶的遮阳系数有更严格的限制，体现了不同气候区节能设计侧重点的差异。

传热系数 K 与热惰性 D 是一对互补指标：K 控制稳态条件下的传热量，D 控制动态温度波动的衰减效果。在节能设计中，两者都需要结合所在气候区的特点综合评估，而不能只关注某一项指标。

---

热量来源知多少

热感受受空气温度、周围表面辐射、湿度、气流、衣着、活动和个人差异共同影响。空间“热”并不必然等于空调能力不足，也可能来自西晒、屋面吸热、玻璃直射、设备散热、人员密度、气流组织或控制策略不匹配。解决问题前，应先识别主要热量来源与发生时段。

用热量路径组织判断

减少负荷与改善控制要一起看

遮阳、保温、气密、可开启开口、通风和设备控制各有分工。遮阳处理太阳得热，保温减缓温差传热，气密限制非计划渗透，可开启开口只在合适室外条件下提供自然通风。先减少不必要的冷热负荷，再确定设备容量与控制，通常更容易解释每项措施的作用。

此外，空间使用者是否能够灵活地调整局部气流、遮阳或开口，也直接影响舒适体验。例如，可调百叶或可开窗能应对不同时间段和天气条件下的个体差异需求。任何控制策略，都要结合具体气候、建筑朝向、使用时间与实际维护条件综合权衡，不能简单地照搬到不同建筑或所有情境中。

热舒适策略实验室

下方交互以午后西晒学习空间为例，比较遮阳、通风、围护、内部发热与使用调整等策略。每次选择后先阅读它处理的热量路径，再判断需要同时核对的限制条件。界面采用深海蓝、灰蓝与暖琥珀配色；内容仅用于教学，不构成空调设定或工程设计依据。

画一条热量路径

选择一次真实的不适，例如“下午靠窗发热”或“冬季脚边发冷”，只画三类箭头：热从哪里来、经过什么路径、最后到哪里。然后在每条箭头旁写一个可测量量和一个可调整动作。若动作无法对应到明确路径，就先不要把它加入方案。
