建筑维护与加固

既有建筑会留下各种“症状”：裂缝、渗水、锈迹、变形、松动或异常声响。症状不等于原因，同一种水迹可能来自屋面、外墙、管道或冷凝；同一种裂缝也可能对应材料收缩、地基变形或荷载变化。维护工作的第一步不是选修补材料，而是建立证据链。

本章将建筑维护与加固工作细分为以下五个层次，每一步都具有重要意义：

1. 日常巡查：及时发现裂缝、渗水、变形、锈蚀等异常现象，是风险控制的第一道防线。
2. 检测补充：通过仪器测试、结构监测或取样，获取更加详实的数据补充现场观察。
3. 安全与适用性鉴定：基于观测和检测结果，由专业人员判断建筑物现阶段的安全状况与可继续使用性。
4. 加固设计与措施提出：针对已识别的问题，制定科学合理的加固、修复或防护方案，明确各项技术细节。
5. 施工与监测验证：落实具体施工措施，并通过过程监测和复查，验证维修加固效果，确保结构安全可控。

一般使用者可以承担日常记录和异常情况报告等基础工作，但以下环节须由具备资质和经验的专业单位及人员完成：

• 结构安全状态的判断和结论的出具
• 建筑物的加载试验与专业检测
• 加固修复技术方案的设计与评审
• 具体施工及施工过程监测

只有依靠专业分工和系统流程，才能确保维修加固工作的科学性与安全性。另外，既有建筑的信息往往不完整，现场还在使用，隐蔽构造也难以直接观察。好的方案应明确未知条件、临时风险控制、对原结构的影响和后续复查方式；维修完成不等于风险永久消失。

---

木材病害防治

木材在使用过程中，可能受到昆虫侵袭、真菌感染以及长期潮湿等多重影响。这些病害的发生，既与木材本身的树种、材质和所处环境密切相关，也受到生物种类、结构节点的通风条件、漏水隐患、与土壤直接接触及节点积水等因素的共同作用。需要注意的是，单纯杀虫或涂刷防腐剂，如果没有根本改善周围的潮湿环境或消除水源，病害往往会反复出现，导致维护无效。

此外，许多木材病害在早期不易被发现，通常要等到出现明显的色变、软化、开裂或结构松动时才被注意。因此，及时排查并解决木材周围的渗水、通风不良和积水问题，是木材长效耐久的关键手段，而不是仅靠化学药剂来“头痛医头”。只有综合采取多方面的预防与治理措施，才能有效减少木材病害的发生和蔓延。

白蚁的危害识别

白蚁可沿土壤、缝隙或隐蔽蚁道进入木构件并取食纤维素，外表相对完整时内部也可能已经受损。不同地区优势种类和活动规律不同，物种识别与治理方式宜由当地专业防治人员判断。

泥线、泥被、分飞成虫、翅片和木材内部空洞都可作为线索，但“排泄孔”也可能来自其他木材害虫。分飞季节受物种和当地气候影响，不宜固定为某几个月。检查时应记录位置和范围，避免随意敲坏仍在受力的构件。

木腐菌的类型与危害

木腐菌是导致木材腐朽的主要原因。木腐菌分为褐腐菌、白腐菌和软腐菌三大类。褐腐菌主要分解木材中的纤维素和半纤维素，使木材呈褐色并产生方块状开裂；白腐菌则能分解木质素，使木材呈白色纤维状；软腐菌通常在高湿环境中活动，使木材表层软化。

木腐菌的活动需要适合的温度、持续水分、氧气和可利用的木材。工程上最能被控制的通常是水：修复漏点、让节点排水、隔离土壤水分并恢复通风。木材含水率的测值会受树种、仪器和温度影响，单一阈值不能替代对持续受潮原因的判断。

防虫防腐处理措施

木材防护应优先通过构造避免积水和土壤直接接触，再根据使用环境选择经批准的耐久处理。干燥、热处理或防腐剂处理各有边界，不能把临时烘干当作已经消除腐朽，也不能在有人使用的室内随意施用化学药剂。

防腐剂可包括铜基、有机或硼化物等体系，但能否使用取决于法规、人员接触、环境暴露和木材用途。浸渍、加压处理与表面涂刷形成的药剂保持量和渗透不同，实际耐久还受切口、连接孔和雨淋影响。历史构件更要先评估颜色、盐害和可逆性。

白蚁治理可能采用监测诱饵、物理或化学屏障以及局部处理，方案应依据物种、活动范围、建筑用途和当地管理要求。处理前要防止污染水土和人员暴露，处理后还需持续监测；一次施药不能证明整个蚁群已经清除。

木材病害的早期预警

木材病害检查频率应按建筑重要性、既往病害、季节和受潮风险制定。屋面漏点、墙脚、卫生间邻近、隐蔽端头和通风不良处通常值得优先查看。含水率仪、轻敲或内窥镜只能提供局部证据，结果应与构件受力和进一步检测计划结合。

应力波、电阻式含水测量和红外热成像可帮助定位异常，但都需要校准和解释。红外图显示的是表面温差，不直接等于“墙内有水”；应力波也会受到木材纹理、裂缝和构件几何影响。重要木构件宜采用多种证据交叉验证。

---

木结构腐朽处理

木材腐朽会减少有效截面并削弱连接，但影响程度取决于位置、范围和受力状态。处理前应先控制漏水或潮湿，必要时设置临时支撑，再根据检测与鉴定选择保留、局部修复、更换或增设受力构件。

干腐与湿腐的成因分析

“干腐”和“湿腐”是容易造成误解的现场说法。所谓干腐仍离不开水分，真菌类型也不能只由含水率或颜色判定。工程检查更应记录水从哪里来、持续多久、木材出现何种失重和裂解，以及相邻构件是否受影响。

潮湿气候会增加风险，但屋面漏水、管道渗漏、墙脚毛细水、冷凝和节点积水在任何地区都可能造成腐朽。找到并切断水路，比按南北地区给病害分类更有价值。

受损构件的检测评估

修复前要评估腐朽范围、剩余有效截面、连接状态、继续受潮的可能性和构件在体系中的作用。检查可从外观与含水开始，再由专业人员选择阻力钻、应力波、局部取样等方法。加载试验可能改变甚至损伤既有结构，必须经过论证、设计和风险控制，不能作为普通现场检查。

颜色、裂纹、菌丝和敲击反应只能用于初筛。用尖锐工具随意刺入会损伤表面且结果主观；取样位置和尺寸也要避免削弱关键截面。检测结果应映射到构件截面图，再结合荷载和连接进行验算。

不宜用统一腐朽深度直接换算剩余承载力：相同的表面损失，发生在大截面中部、梁端受剪区或榫卯连接处，后果完全不同。安全等级和处理决策应来自适用的鉴定标准、现场检测和结构分析。

更换与修复技术

局部清除与填补只有在水源已控制、剩余材料和连接满足要求、填补材料相容且设计明确时才适用。环氧或高强填料可以恢复形状或参与特定传力，却不能默认恢复原木材承载力；历史构件还要考虑可逆性和原材料保存。

局部更换前要确认荷载如何临时转移，并为新旧段设计明确连接。传统榫接、钢板螺栓或胶接各有受力与耐久条件，不能仅按外观选择。新木材应在树种或力学性能、含水状态和尺寸稳定性上与修复目标相容。

关键构件是否整体更换应由鉴定和设计确定，不能只按腐朽标签下结论。施工前必须设计临时支撑与卸载顺序，监测相邻结构反应。新构件的“更优”材料若刚度和收缩不同，也可能引入新问题；历史建筑还需遵循保护审批、最小干预和完整记录。

加固补强方案

对于腐朽程度较轻但承载力不足的木构件，可通过加固补强提升其承载能力，无需整体更换。常用加固方式及适用情况如下表所示：

在具体实施中，不同加固方式的操作步骤和技术要点各异，例如：

• 纤维复合材料加固： 只有纤维方向、粘结锚固和原木材表面共同满足设计时，复合材料才能参与受力。潮湿、腐朽或表面强度不足的木材不应直接用树脂覆盖，防火和耐久保护也须同时设计。

• 钢构件加固： 钢板和螺栓可建立组合受力，但开孔、局部压承、含水积聚和不同材料变形都要验算。历史建筑中不能只把钢板藏起来，还要评估最小干预、可识别性、可维护性与审批要求。

---

砌体结构裂缝处理

砌体可承担结构荷载，也可只作为围护或填充。看到裂缝时，第一步是确认墙体性质和它与楼板、梁柱及基础的关系；同样的阶梯裂缝，出现在承重墙与填充墙上的判断路径不同。

裂缝可能影响结构、防水、耐久或观感。仅凭形态和宽度不能可靠给出危险等级，应结合出现时间、变化趋势、周边变形、荷载改变和其他构件症状综合判断。

裂缝类型的判断

砌体裂缝可从可能成因建立假设，但以下类别会相互交叉：

1. 地基或整体变形相关裂缝
   可能呈斜向或阶梯状，也可能伴随门窗卡滞、地坪或相邻墙体变形。形态只能提示方向，不能单独确认沉降原因。

2. 温湿与材料变形裂缝
   可能发生在长墙、材料交接、顶层或开槽处。即使不控制承载，也可能反复开合并导致渗水，不能简单称为“无害”。

3. 施工与接口相关裂缝
   砌筑、砂浆、开槽、拉结或与混凝土构件的交接不当都可能造成裂缝，方向和宽度并不固定。

4. 受力或局部承压相关裂缝
   荷载增加、支座变形、洞口改造或撞击可能改变砌体受力。危险裂缝不一定很宽，突然出现或伴随压碎、鼓出、失稳迹象时应优先控制现场风险。

分类的目的不是给裂缝贴标签，而是决定下一项证据。应记录墙体位置与用途、裂缝起止点和两侧错动，复核近期装修、开洞、荷载和漏水历史，并观察地基、楼板和相邻墙体是否有共同变化。

裂缝宽度是记录指标之一，却不存在跨越所有砌体、位置和成因的统一“危险毫米数”。细小的活动受力裂缝也可能需要重视，较宽的旧饰面裂缝也未必代表主体即将失稳。危险性应由构件作用、裂缝发展、变形和承载分析共同判断。

危险性评估方法

判断裂缝危险需综合以下因素：

1. 墙体是否承重、抗侧力或承担防火分隔
2. 裂缝是否贯穿、错动，并与洞口、支座或基础关联
3. 宽度、长度和随时间、温湿、荷载变化的趋势
4. 是否伴随倾斜、鼓出、压碎、异响和门窗变形
5. 对结构承载、整体稳定、防水和耐久的实际影响

对于常见情形，推荐的处理策略如下表：

此外，建立裂缝档案是实现长期监测和科学治理的重要手段。裂缝档案应详细记录裂缝的位置示意和现场照片，并对其宽度、长度等关键数据进行定期测量，注明每次观测的时间和当时的气候条件。对于重要建筑，还可以配备自动裂缝监测仪，实现对裂缝变化的持续跟踪，有助于及时发现隐患并采取相应措施。

加固处理方法

即使裂缝已经稳定，处理目标也可能只是防水和观感，也可能需要恢复砌体整体性。表面封闭、灌浆、嵌缝或外加构件必须按裂缝深度、含水状态、材料相容和受力要求选择，不能由宽度区间自动决定。

活动裂缝应先控制风险并查明驱动因素。地基变形不必然需要注浆或微型桩，荷载问题也不能固定用圈梁、构造柱或锚杆解决；每种措施都会改变受力和施工环境，应在鉴定后完成专门设计。温度裂缝是否设置变形缝，同样要评估切缝对墙体、防水和防火的影响。

特殊裂缝的处理

历史建筑的砌体裂缝处理需要格外慎重，既要保证结构安全，又要保护文物价值。处理遵循以下原则：

• 最小干预：在满足安全要求的前提下，尽量减少对原结构的改动。
• 可逆性：选用便于将来拆除或更换的加固材料和方法。
• 材料相容性：加固材料的性能应与原材料相近，避免刚度差异过大造成新的损伤。

历史建筑应先调查原材料、历次维修和价值载体。石灰砂浆或其他传统材料也需通过分析和试验确认相容，不能因名称传统就直接采用；环氧、纤维复合材料或聚合物砂浆也不应仅按“强度高低”选择。方案需兼顾安全、湿气迁移、盐害、可逆性和可识别性，并履行保护审批。

---

混凝土结构修复

混凝土的碳化、氯盐侵入、钢筋锈蚀、裂缝和剥落往往相互关联。修复不仅是补回缺失外形，还要确认耐久性作用是否仍在继续、钢筋与混凝土是否还能共同工作，以及修复材料能否与原结构协调变形。

混凝土碳化机理

混凝土碳化是二氧化碳进入孔隙并与水化产物反应的过程，会降低孔隙液碱度。碳化前沿到达钢筋位置后，钢筋钝化状态可能被破坏；是否发生并持续锈蚀，还与水分、氧气、氯盐和裂缝有关。

碳化发生速度受多种因素的影响：

提示：环境湿度与碳化不是简单线性关系，不能用固定相对湿度区间直接推断现场碳化速度。

碳化深度可在新鲜断面上采用规定的指示剂方法检测，并按适用检测标准布点、测量和记录。显色边界反映的是指示剂对应的碱度变化，不是所有化学反应的绝对边界。不同建筑的碳化深度差异很大，不能按服役年限直接估算；还应将实测碳化深度与钢筋保护层分布比较。

测量碳化深度推荐流程：

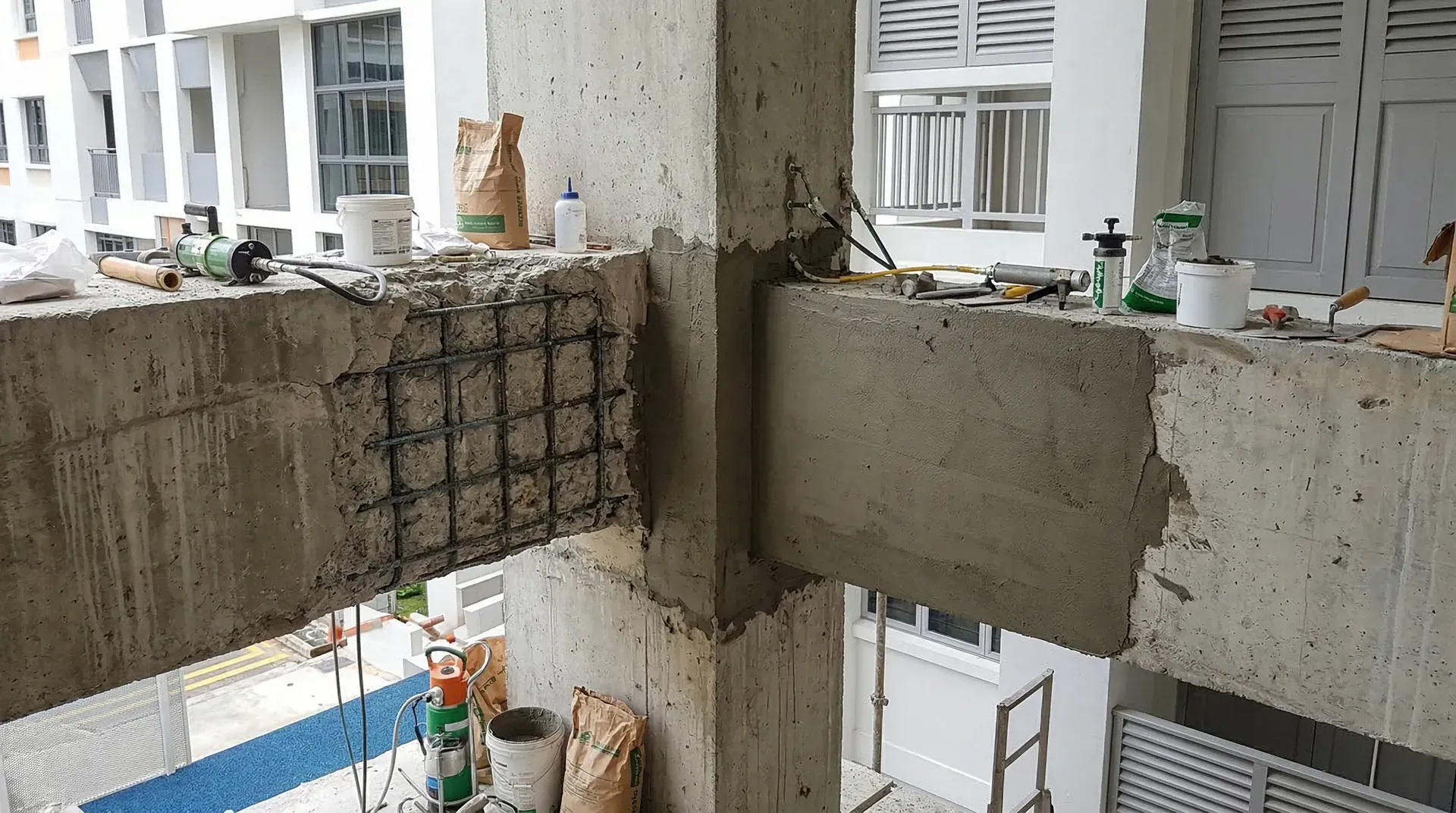

钢筋锈蚀与处理

钢筋锈蚀产物占据更多体积，可能使保护层开裂、空鼓和剥落；钢筋有效截面、肋形与粘结也会受损。剥落处还可能造成高处坠物风险。影响程度需要通过范围调查、锈蚀与截面检测和结构分析判断。

钢筋锈蚀的典型影响如下表：

钢筋锈蚀的修复处理推荐“先控制、后修复”原则：

• 先控制风险与作用来源： 处理漏水、氯盐或碳化等条件，防止剥落伤人。
• 界定受损区： 检测空鼓、钢筋状态和劣化边界；凿除方式不得继续损伤钢筋和原结构。
• 完成结构处置： 是否补筋、植筋、粘钢或采用其他方法由加固设计确定，并处理新旧材料传力。
• 恢复保护与耐久： 选用与原混凝土和暴露环境相容的修复材料，做好界面、养护和表面保护。

常用的钢筋区修复砂浆性能对比如下：

修复材料的养护要求因材料品种和配套体系而异，例如有的材料需湿养护，有的则需要封闭或严格控制温湿条件，不能一概而论地采取持续洒水。应根据具体施工方案合理制定养护方式和时间，同时关注早期受力、环境暴露等因素。

此外，在修补工程的移交前，应细致检查修复区域是否存在收缩裂缝、粘结不良或空鼓等质量缺陷，确保修补效果达到预期并持久可靠。

裂缝修补技术

混凝土裂缝可能与塑性沉降、早期失水、干燥收缩、温度约束、钢筋锈蚀、地基变形或荷载有关。温度裂缝不必然是结构危险，细小的荷载裂缝也不应被忽略。分类需要结合时间、位置、走向、深度和变化，而不是把成因直接分成“结构性/非结构性”。

裂缝修补还要先明确目标：防止介质进入、恢复防水、恢复整体性或补充承载。常用思路如下：

1. 表面封闭： 可用于经评估适合封闭的表面裂缝，材料要与基层、含水和后续饰面相容；它通常不恢复结构传力。
2. 灌浆： 通过灌浆嘴将适用浆材注入裂缝，压力、黏度和可灌性应经过试验或设计，避免高压扩大裂缝或把浆液推入不应进入的空腔。
3. 开槽嵌填： 可为需要允许一定变形的裂缝形成密封槽，但开槽会损伤保护层，位置与深度须避开钢筋并按方案实施。

不同方法应根据实际裂缝情况选择，以确保修补效果。

活动裂缝直接采用刚性封闭容易再次开裂。若鉴定确认主要是可预期的温湿往复变形，可设计具有相应位移能力的柔性节点；若活动来自沉降、荷载或钢筋锈蚀，则必须先处理原因。不能在未探明钢筋位置时沿裂缝随意开槽。

结构加固技术

当鉴定表明构件或体系不满足目标要求时，可通过加大截面、外加构件、纤维复合材料、钢板、预应力或改变传力路径等方式加固。方法选择要考虑原结构状态、施工卸载、共同工作、防火耐久和使用影响；“传统”不等于一定可靠，“新型”也不等于更优。

纤维复合材料强度重量比较高，但只在纤维方向有效，并依赖基层、胶黏剂与端部锚固。梁底纵向粘贴或 U 形包覆只是可能的布置，实际方案由弯曲、剪切和剥离验算确定；高温、防火、潮湿和长期环境必须纳入设计。

粘钢通过胶层把钢板与混凝土组合受力，关键是基层抗拉、界面处理、钢板锚固、胶层施工及环境耐久。胶层厚度由设计和产品工艺确定；构件在加固时是否卸载，会影响新增钢板能承担多少后续荷载。

---

防潮与防水修复

渗漏治理要区分水源、入口、迁移路径和可见出口。室内水迹可能离入口很远，水也可能来自雨水、地下水、管道或冷凝。先建立水路模型，再选择修复位置，通常比在水迹表面堵漏更可靠。

地下室渗水治理

地下室渗水可能通过裂缝、施工缝、变形缝、穿墙管或防水层缺陷进入，也可能由室内冷凝造成。渗水会影响使用并可能加速材料劣化，但是否已威胁结构安全仍需检测和评估，不能看到水迹就直接下结论。

地下室渗水治理的基本原则是“防、排、截、堵”相结合。

1. 防： 恢复或补充连续防水和节点，使水不进入不应进入的部位。
2. 排： 在设计允许时为水设置可维护的排出路径。改变地下水位可能影响周边地基和建筑，必须经过论证。
3. 截： 在水到达主体前处理地表径流或地下水路径，措施要与场地和相邻工程协调。
4. 堵： 针对已确认的通道注浆或封堵。压力与材料选择不当可能扩大裂缝、转移漏点或妨碍变形。

正在渗水不代表只能“快速堵”。化学注浆、无机堵漏、排水减压或迎水面修复各有条件。注浆前要确认裂缝性质、构造厚度、邻接空间和浆液反应，防止材料外泄或把水压转移到更薄弱位置；集中涌水还可能需要先导流和临时风险控制。

地下防水应按设防要求组织结构抗渗、防水层和施工缝、变形缝、穿墙管等节点。防水混凝土不等于必须掺防水剂，多道设防也不是随意叠加“柔性加刚性”；材料相容、施工可达和节点连续更重要。

外墙渗漏处理

外墙渗漏常与窗边、阳台、设备板、穿墙件和墙体接缝有关。雨水可能在风压下进入缝隙，也可能沿保温或空腔横向迁移，室内出口不一定对应外侧最近裂缝。

排查应结合降雨方向、出现时序、外墙节点和分区淋水逐步缩小范围，而不是按“先易后难”连续试错。高处检查先落实作业安全；未找到入口前反复打胶或大面积涂刷，可能封住排水孔并掩盖真实水路。

窗边要分别检查外侧防雨、框腔排水、中部保温填充和内侧气密。旧密封胶失效时，应查明胶缝尺寸、粘结面、背衬材料和位移是否匹配，再按相容系统更换；只追求表面光滑不能证明密封胶有正确截面和粘结。

外墙防水涂料的选择与施工对防水效果有着直接且重要的影响。常用的外墙防水涂料主要包括：

涂料性能不能按住宅“档次”排序。选择时应比较基层、预期裂缝位移、紫外暴露、透汽、厚度控制、可维修性和有害物质限量，并通过样板验证颜色与相容性。

在施工操作流程上，推荐如下步骤：

屋面漏水修复

屋面长期受到雨水、日照、温差、风和检修踩踏，防水层、收头和排水设施都可能老化或受损。修复前应同时检查水路与屋面各层状态，而不是只寻找一个可见孔洞。

屋面渗漏点的常用查找方法：

1. 观察法：通过肉眼在雨后或人工淋水后，检查屋面是否有积水、鼓包、开裂、封口不严等现象，是最基本且快速的初步检测方式。

2. 分区淋水法： 从低风险小区域开始，控制水量、方向和持续时间，并观察足够时间。试验参数要按构造和方案确定，且一次阴性结果不能排除延迟渗漏。

3. 电学、示踪或真空等专用方法： 某些防水系统可采用适配仪器定位缺陷。是否适用取决于材料、基层和层次，应由专业人员按设备方法实施，不能任意向隐蔽空间加压。

4. 红外热成像法： 利用表面温差筛查可能的含水异常，结果受太阳辐射、保温、风和检测时段影响。异常颜色由设备色标决定，不能把“蓝色”直接等同于渗水。

屋面防水修复分为局部修补和整体翻修：

• 局部修补适用于病因和边界已确认、周边系统仍具备继续使用条件的部位。补丁材料、处理范围、搭接与收头按原系统相容性和设计确定。
• 整体翻修适用于广泛老化、层间含水或多处节点失效等情况。旧层保留还是拆除，要根据粘结、含水、自重、排汽、节点标高和废弃物处理综合评估，不能简单在结合良好时直接覆盖。
