建筑形式与结构形式的协调

建筑形式是人们看到并使用的空间、体量与界面，结构形式则说明荷载通过什么构件、以何种机制传递。两者不会自动“完美结合”：一个造型可能需要很深的转换结构，一套高效的结构也可能妨碍流线或设备。所谓协调，是把这些相互牵制的条件放在同一方案中讨论，并能说明每一次取舍。

设计时，建筑师需要尽早提出跨度、柱网、层高、开洞和形体意图，结构工程师则据此判断传力、刚度、稳定与建造条件。安全不是与美观并列的一项偏好，而是不可退让的底线；在此基础上，团队再比较空间品质、材料用量、施工顺序、设备整合、成本与维护。

---

建筑形式与结构的关系

为了便于观察，本章把形式与结构的关系暂分为“统一、协调、对比”三种。它们是分析视角，不是互斥的风格标签：一座建筑在屋盖、立面和入口处完全可能采用不同关系。

形式与结构的统一

统一关系指主要结构的几何、支承和重复规律能够被使用者读到，结构同时承担受力与空间表达。是否“统一”应依据构件实际作用判断，而不能只看它是否外露。

在传统木结构建筑中，斗拱、梁柱的组合既解决了力的传递，又形成了独特的建筑韵律。以北京故宫太和殿为例，其部分柱、斗拱等构件可见，部分梁架则被天花等遮蔽，建筑的宏伟感正是通过这些结构构件的精心组合而实现的。

在现代建筑中，钢结构与玻璃围护常被组合使用。主体框架可能显露，也可能位于幕墙之后；幕墙分格还可能采用独立于柱网的模数。分析时应分别核对主体结构、幕墙支承和视觉分格，而不是把玻璃后的所有线条都当成骨架。

形式与结构的协调

协调关系强调结构、空间和围护彼此配合，但不要求把全部构件展示出来。选择显露或包覆时，还要同时考虑防火、防腐、声学、管线、检修和施工精度。

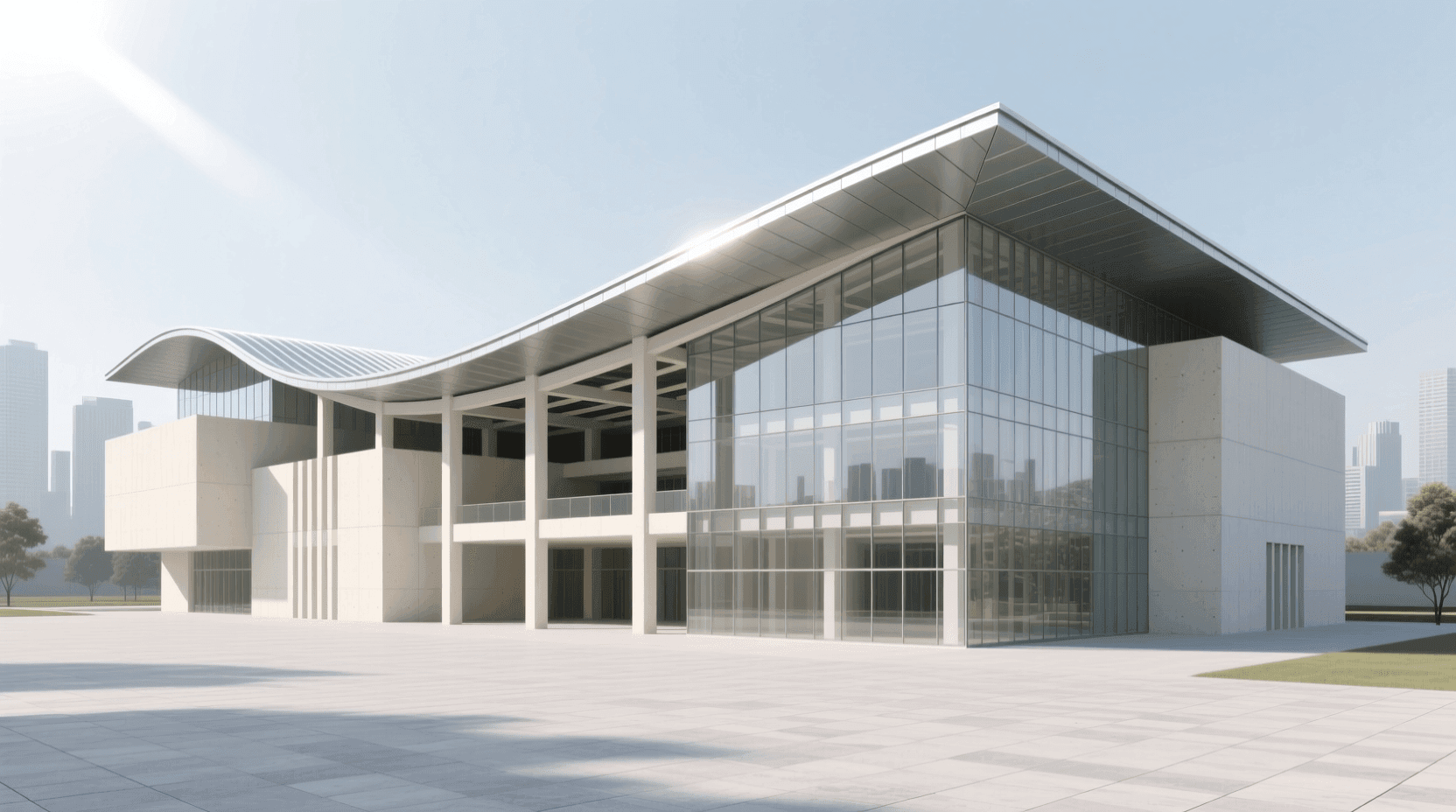

现代的办公建筑多采用框架结构体系，内部空间灵活开阔，外立面则可以根据设计需要进行处理。结构柱可能退后到建筑内部，外墙采用轻质材料围合，形成简洁的体量关系。建筑的美学表达不再完全依赖结构的显露，而是通过材料、色彩、质感等手段综合实现。

形式与结构的对比

对比关系常借悬挑、偏置支承或连续表皮，让视觉重心与实际传力产生张力。这类方案不只是“算得出来”就够了，还要控制挠度、振动、舒适度、施工阶段受力和长期维护，并让疏散与使用不被造型牺牲。

某些现代博物馆建筑采用巨大的悬挑体量，从外观上看似乎违背了重力规律，实际内部通过核心筒、钢桁架等结构措施保证了安全性。这种设计在视觉上制造了戏剧性效果，强化了建筑的纪念性与艺术感。

为了更清晰地理解三种关系的差异，我们可以通过图表来观察建筑师在设计中对结构显露程度的控制。

上图可用来比较不同表达策略，但“统一、协调、对比”与显露程度并不是一一对应：外露构件可能只是装饰，隐藏结构也可能与空间几何高度一致。分析时应把“看见多少”与“传力是否可读”分开记录。

---

结构体系的基本类型

常见结构体系各有适用条件。理解它们时，不应只记“适合什么建筑”，还要比较重力路径、抗侧力机制、可实现跨度、构造高度、空间限制和施工条件。

框架结构体系

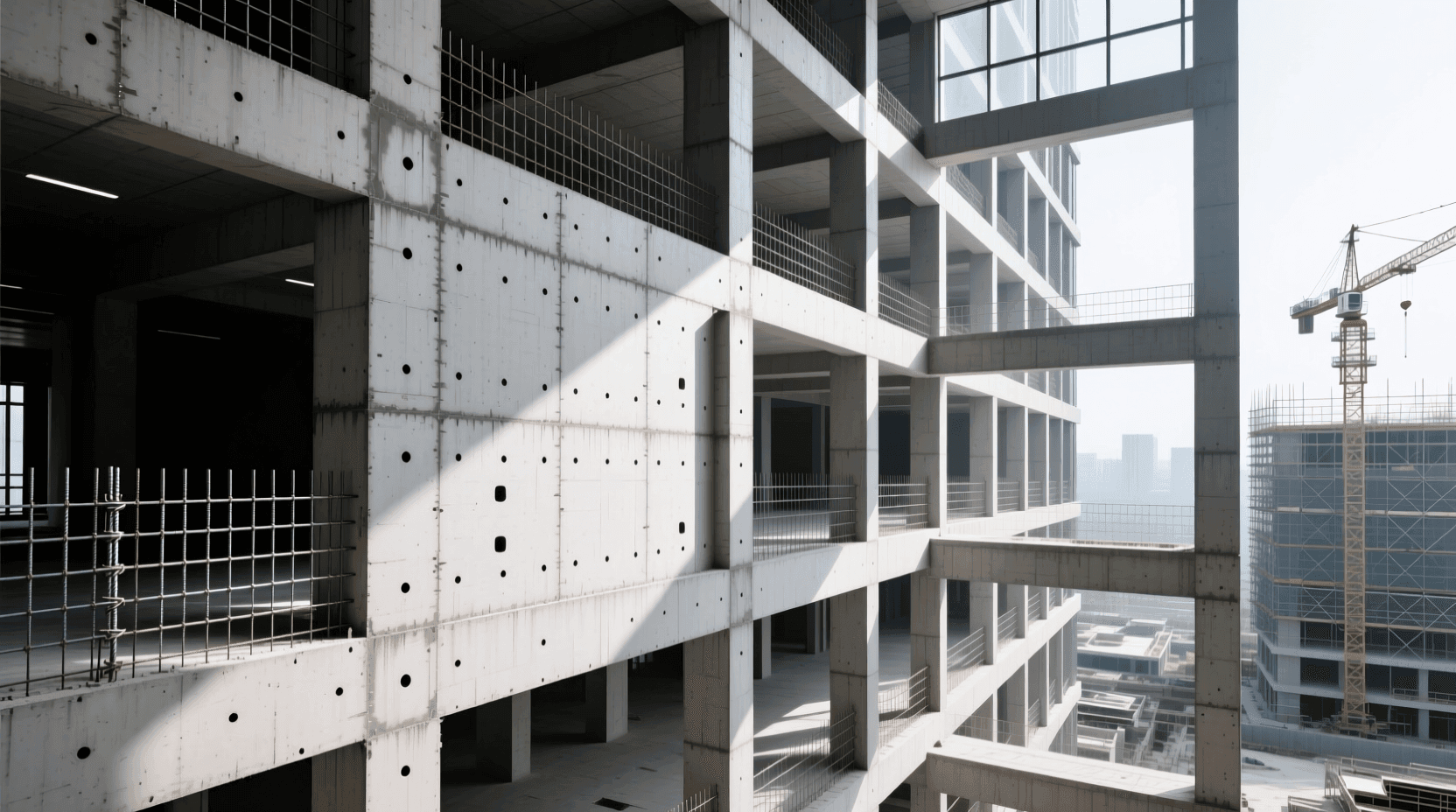

框架由梁柱及其连接组成，楼板把各榀框架联系成整体。它通常比承重墙体系便于分隔，但柱网、梁高和核心筒仍会限制空间；框架抵抗水平作用的能力还取决于节点刚度、构件尺寸和整体布置。

从建筑形式的角度看，框架结构呈现出开放、通透的特质。密斯·凡德罗的建筑作品充分展现了框架结构的美学潜力，精简的结构构件、大面积的玻璃围护、自由的空间流动，共同构成了现代主义建筑的经典范式。

办公、教学和部分住宅会采用钢筋混凝土框架。柱网要与房间、停车、幕墙和设备模数共同确定；即使外围没有承重墙，立面仍受边梁、层间位移、防火分隔与幕墙连接约束，并非可以完全自由处理。

剪力墙结构体系

剪力墙以钢筋混凝土墙体承担竖向作用并抵抗侧向作用，通常具有较大的侧向刚度。它会约束开洞和改造，但不能笼统地说其抗震性能必然优于框架；规则性、延性设计、连接、施工质量和场地条件都会影响实际表现。

从形式表达来看，剪力墙结构往往呈现出较为规整的体量关系。由于墙体不能随意开洞，建筑的平面布局需要在设计初期就与结构工程师充分沟通。高层住宅建筑普遍采用剪力墙结构，标准层平面的户型布局与剪力墙的位置密切相关。

框架-剪力墙结构体系

框架—剪力墙体系让两者共同工作。框架和剪力墙通常都会分担竖向与水平作用，分担比例随各自刚度、高度和布置变化，不能简单理解为“框架只承重、墙只抗侧”。

建筑师可以将剪力墙布置在电梯间、楼梯间等需要分隔的部位，其他区域保持框架结构的开敞性。这种结构体系为建筑设计提供了较大的自由度，既保证了结构安全，又满足了功能需求。

筒体结构体系

筒体结构利用封闭或近似封闭的竖向体系抵抗侧向作用，可表现为框筒、筒中筒或束筒等形式。核心筒常与电梯、楼梯和设备空间重合，但其开洞、连梁和偏心都会影响受力。

筒体体系可以减少内部落柱，也可能需要密集外围柱、巨型构件或伸臂桁架。它是否获得大跨度无柱空间取决于具体体系与楼盖方案，不能由“有核心筒”直接推出。

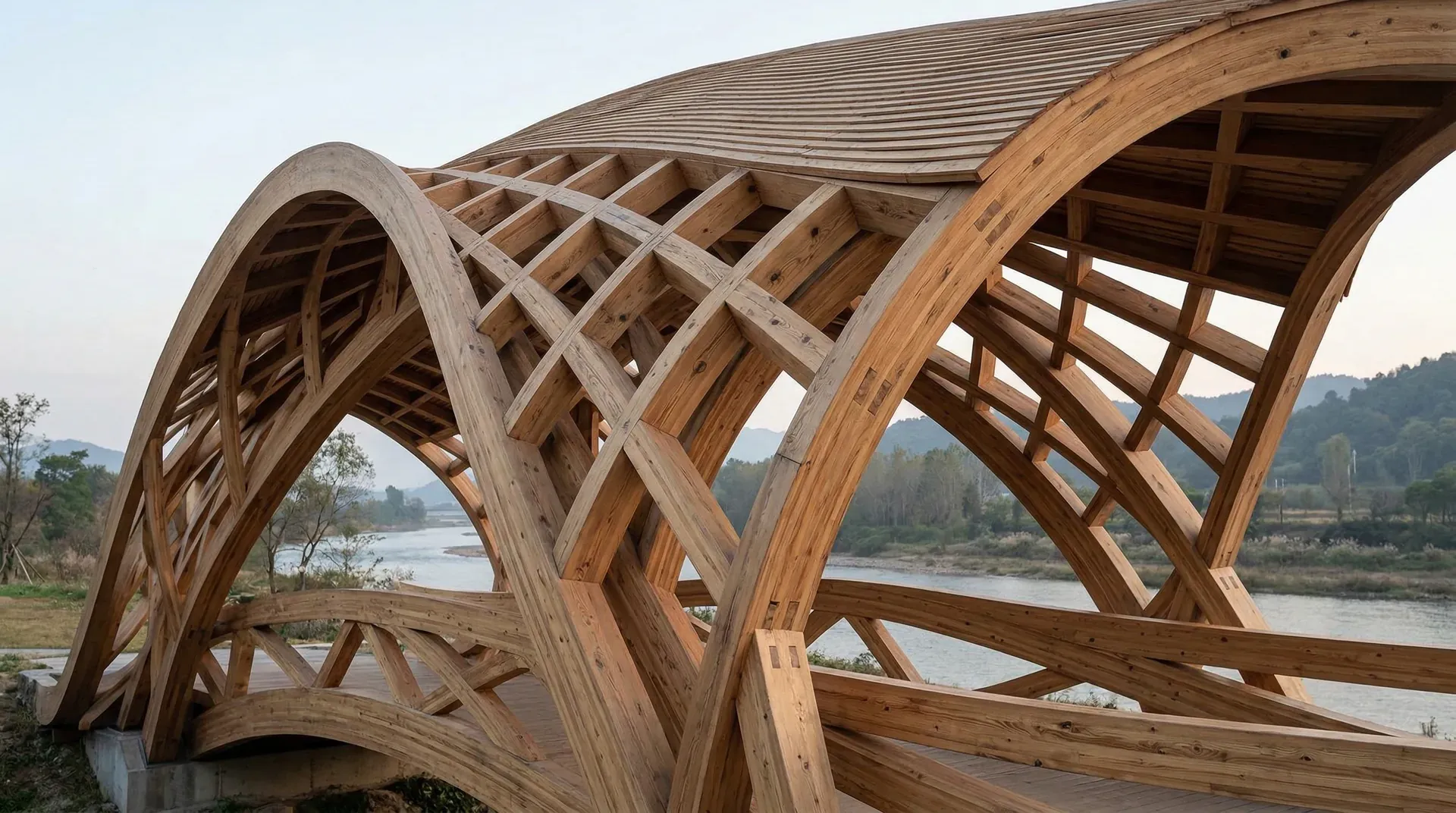

拱券结构体系

拱把竖向荷载转化为沿拱轴传递的压力，并在支座处产生水平推力，因此扶壁、拉杆或可靠的基础同样重要。荷载偏心、几何变化或支座位移还可能引入弯矩，实际拱并非只受纯压。

拱券结构在形式上呈现出厚重、稳定的特质。拱形本身具有强烈的方向性和仪式感，适合用于具有纪念性的建筑。拱的跨度、矢高与建筑的比例关系直接影响空间的感受。

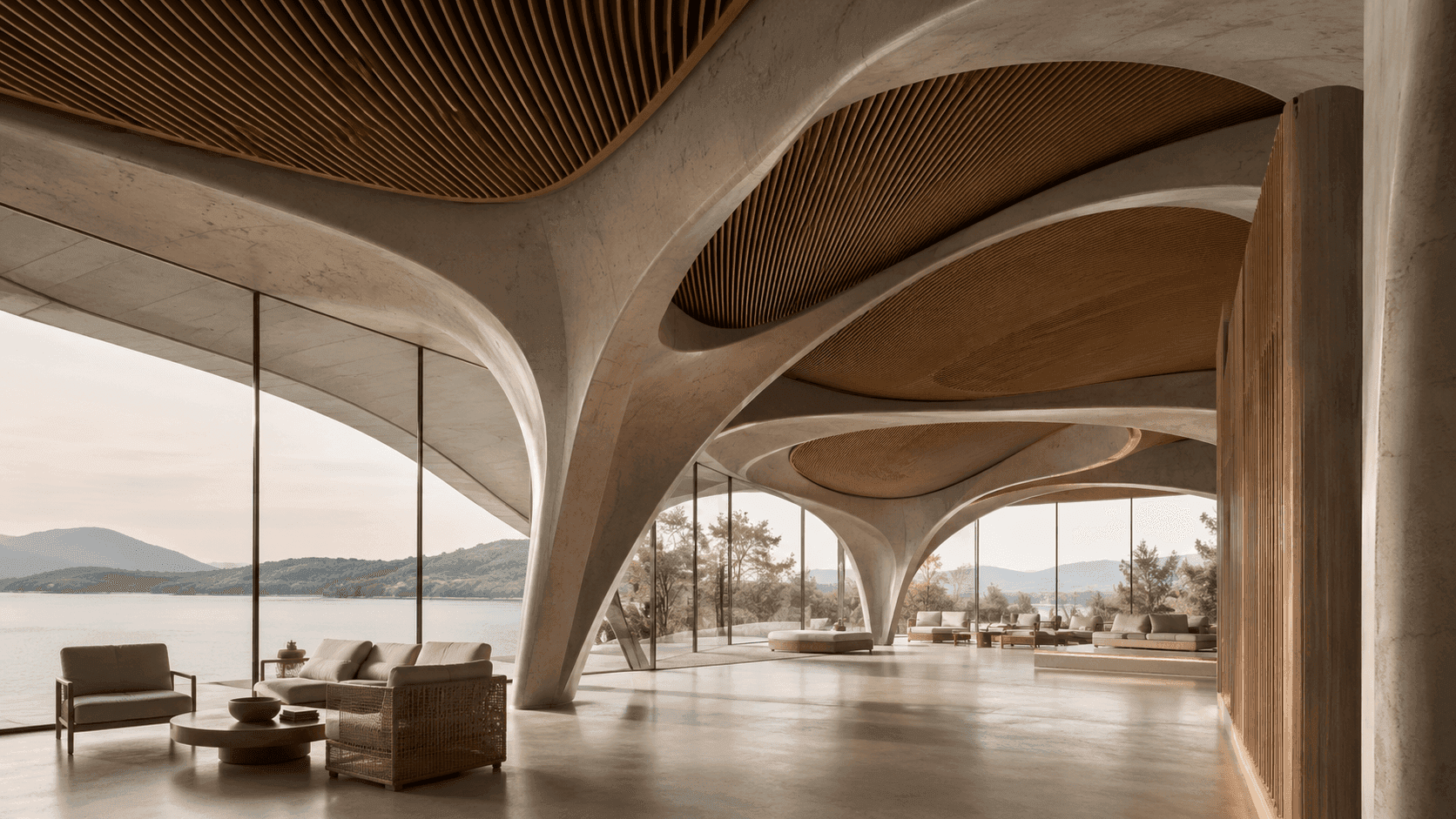

壳体结构体系

壳体结构以曲面形式承担荷载，材料可以是钢筋混凝土、钢材或其他复合材料。壳体结构的曲面形态使得建筑呈现出流动、有机的特质。

悉尼歌剧院的屋顶常被称为“壳”，但建成方案主要由预制混凝土肋和面板组成，几何统一来自同一球面的分段。这个案例提醒我们：建筑的视觉名称不一定等同于严格的结构分类，判断时要回到构件与连接。

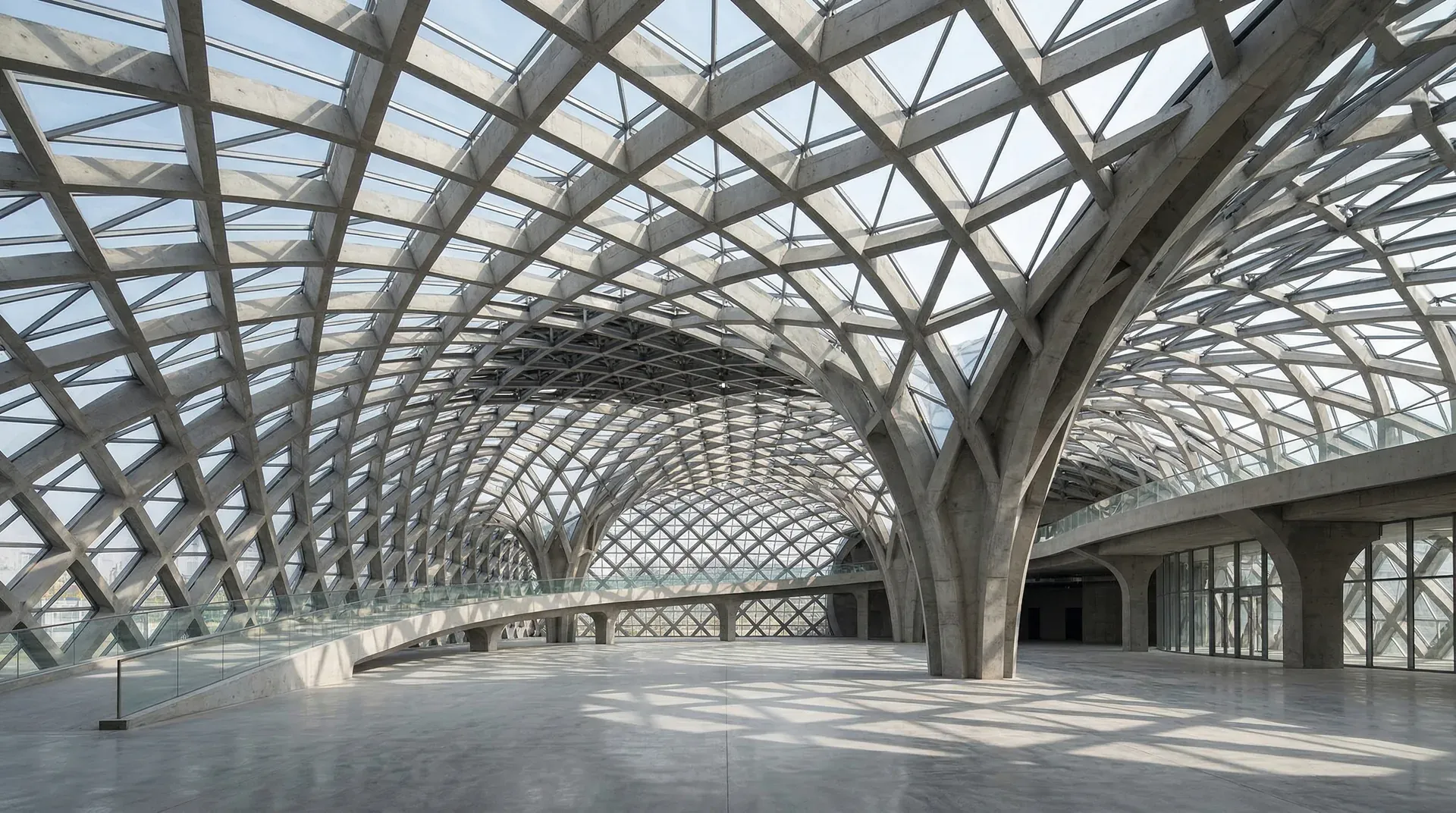

网架与空间桁架结构

网架和空间桁架由杆件构成三维体系，适合覆盖较大空间。理想化分析常把节点视为铰接、荷载作用于节点，使杆件以轴力为主；实际节点刚度、杆件偏心、屋面荷载位置、支座沉降和稳定问题仍需专门处理。

从形式表达来看，网架结构具有轻盈、通透的特点。杆件的排列形成几何化的图案，在视觉上富有韵律感。上海浦东国际机场航站楼的屋盖采用了大跨度空间桁架结构，既满足了无柱大空间的功能需求，又创造了富有现代感的室内环境。

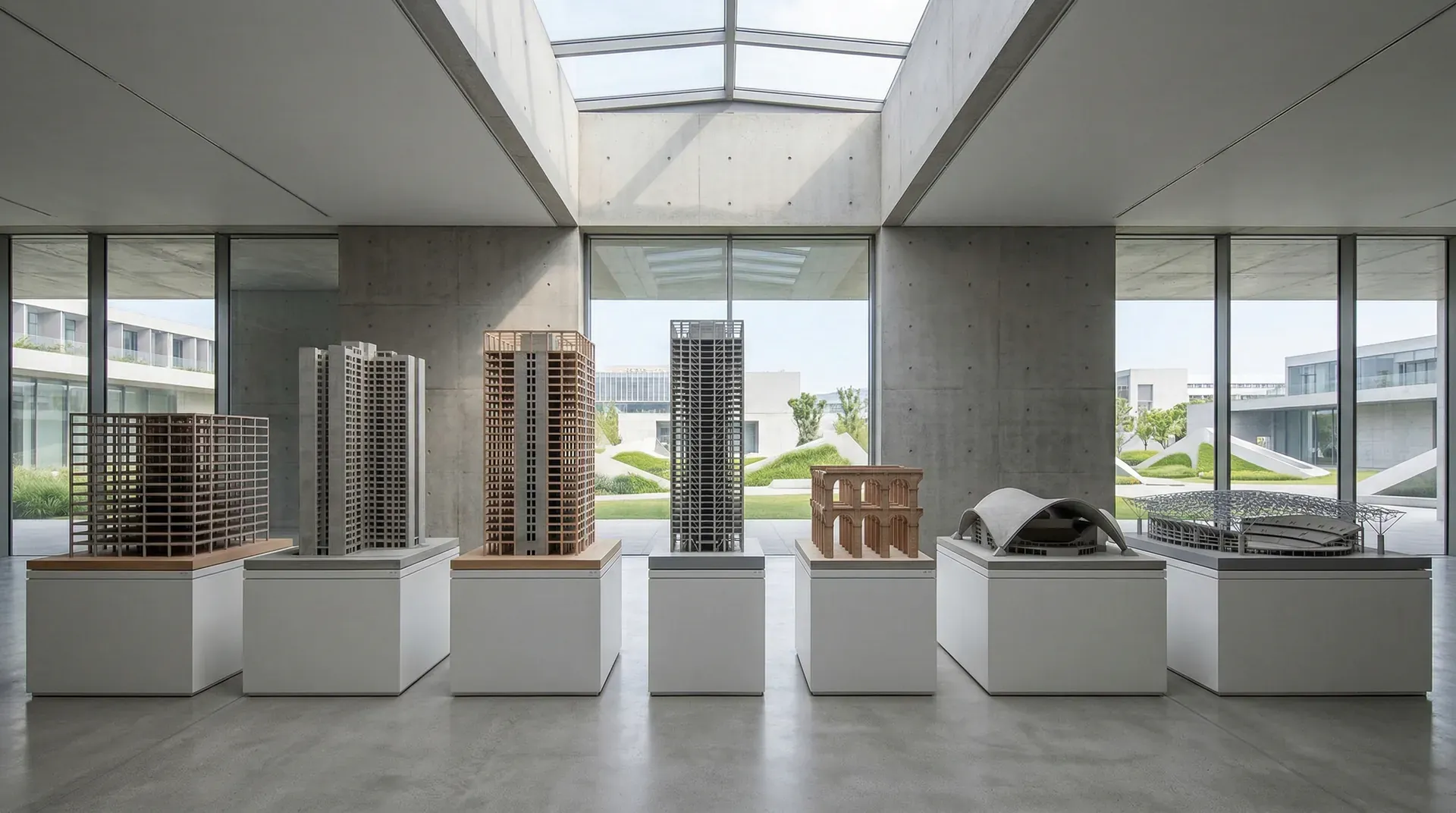

下方总结了不同结构体系的特点及适用建筑类型：

---

结构选型与建筑功能的匹配

结构选型不是从“建筑类型—结构类型”表格中直接查答案，而是一个带约束的比较过程。功能、跨度、层数、场地与抗震条件是起点，构造高度、施工资源、碳排放、成本、工期和未来改造也应进入判断。

居住建筑的结构选择

居住建筑强调户内空间的私密性和功能分区的合理性。常见的结构体系如下：

结构布置时需考虑房间模数关系：

• 卧室、起居室开间：3–4米
• 客厅开间：可适当加大至5–6米

将剪力墙或柱与分户、设备和收纳位置协调，通常能减少突出构件对空间的干扰。但墙体位置首先要满足结构整体性和规则性，住宅的“可变”范围还受竖井、外窗、厨卫排水与防火分隔限制。

办公建筑的结构选择

办公建筑需要大开间、无柱或少柱空间，便于灵活布局工位和会议室。主要结构体系及柱网参考如下：

柱距较小会增加落柱数量，柱距较大则可能增加构件高度、挠度与造价。不存在通用于所有办公楼的“较优柱网”；应把工位模数、停车、幕墙、租赁分区和结构方案放在同一张网格上比较。核心筒也不必固定居中，其位置要同时核查流线、采光、扭转效应和设备分区。

公共建筑的结构选择

公共建筑类型多样，功能复杂，对结构体系的要求差异很大。展览建筑、体育建筑需要大跨度无柱空间，适合采用网架、桁架、拱券等结构形式；剧院建筑需要考虑观众厅的视线和声学要求，结构布置要为建筑功能服务。

假设某博物馆需要约 20 米×30 米的无柱主展厅，可以把钢桁架作为候选方案，并在其深度内协调设备与天窗。但桁架高度、天窗位置、漫射效果和吊挂荷载都需通过计算与剖面深化确定；这是一道方案题，不是现成答案。

交通建筑如高铁站、机场航站楼，需要营造开阔、流动的空间氛围，便于人流疏散。大跨度空间桁架或钢结构网壳是常见的选择。结构的韵律和尺度成为空间感受的重要因素。

上图适合用来认识跨度需求的差异，但同一建筑往往同时包含小跨度服务空间和大跨度主空间。体育馆或航站楼也不是“必须”使用某一种特殊体系，而应在桁架、网架、拱、壳、张拉或组合方案之间比较边界条件与建造资源。

---

结构真实性与建筑表达

在建筑设计领域，结构真实性始终是一个充满争议的话题。结构是应该如实展现其自身逻辑，还是可为美学需求加以修饰？不同的建筑师、学派对此有不同理解和实践路径。

结构真实性的原则

“结构真实性”是一种设计立场，而不是可由外露程度直接测出的客观分数。它通常要求建筑不要有意混淆主要传力关系，并让材料、连接和构造的表达与实际作用保持合理对应；这并不意味着承重构件必须全部裸露。

例如，密斯·凡德罗（Mies van der Rohe）提出“少即是多”的口号，就在实践中极致追求这一理念。他的建筑中，钢柱、钢梁、玻璃和大理石都坦诚地呈现自身属性，几乎不做任何掩饰。在中国传统建筑中，这种“真实性”同样可见：柱、梁、枋、斗拱等各司其职，层次分明，结构关系公开可读，空间的美感便在比例、韵律和材料质感中自然形成。

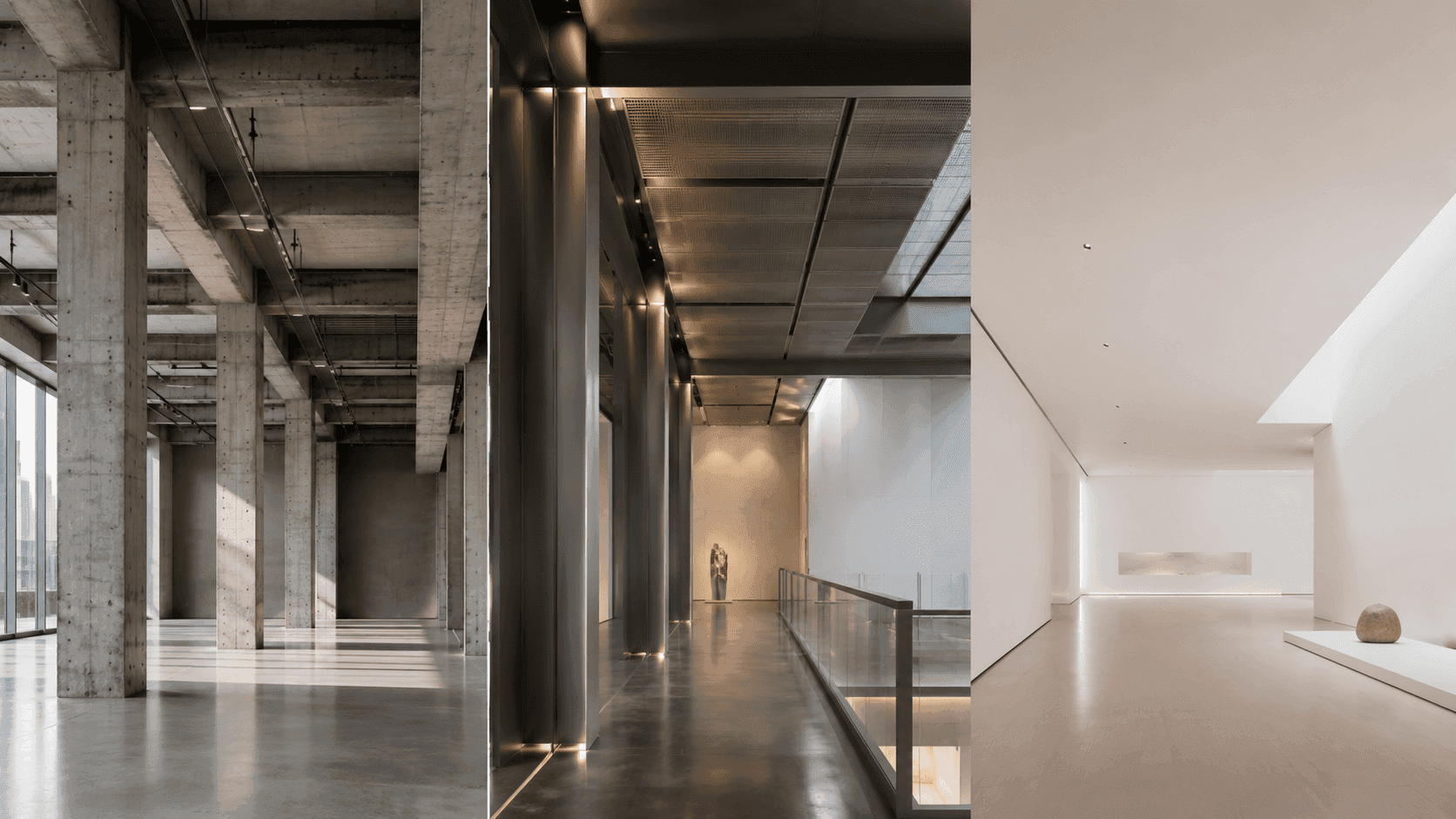

下面是常见的结构真实性体现方式：

1. 结构裸露

   • 柱、梁或支撑直接暴露，但防火、防腐和表面保护仍可能改变材料外观。
   • 传力关系有机会被看见，仍需结合支座、节点和图纸核实。
   • 工业感强烈，空间感序列分明，让人直观理解支承关系。

2. 结构修饰

   • 主承重结构可辨识，但节点或部分构件经过一定美化或包裹。
   • 力的逻辑仍然容易辨别，代表如高技派或许多现代高层建筑。
   • 整体美学更为优雅有节奏，兼具技术感与视觉美观。

3. 结构隐匿

   • 结构体系被完全或大部分隐藏于表面之后，空间界面简洁纯净。
   • 结构逻辑被包裹，直接的力学提示减少，多见于极简主义或现代美术馆设计。
   • 营造出纯粹、静谧或漂浮感的空间氛围，强调空间连续性和视觉极简。

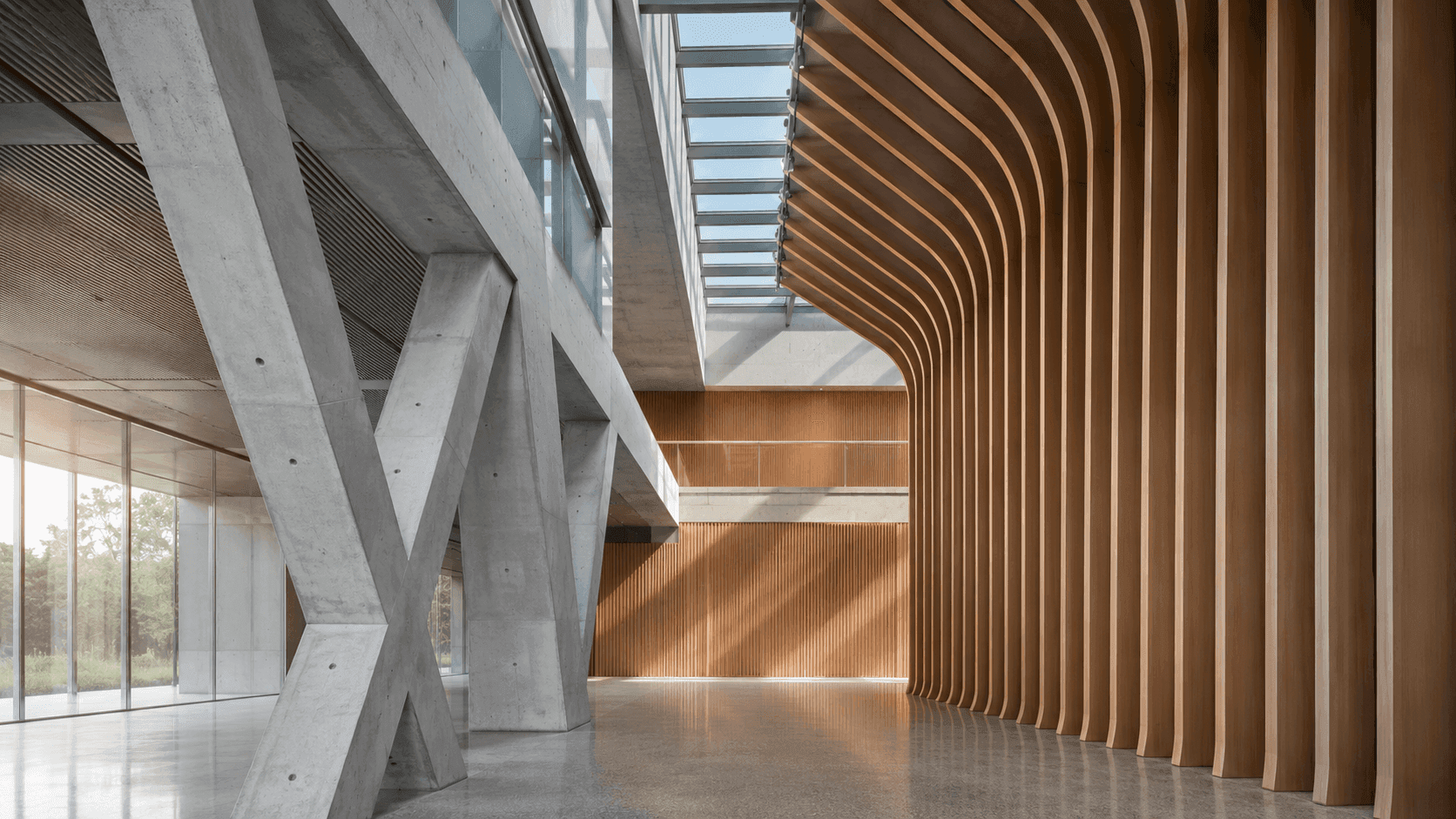

结构表达的艺术化处理

结构真实性并不意味着必须全盘暴露所有受力构件。艺术化、选择性的显露和遮蔽，同样可加强空间体验与建筑表达。

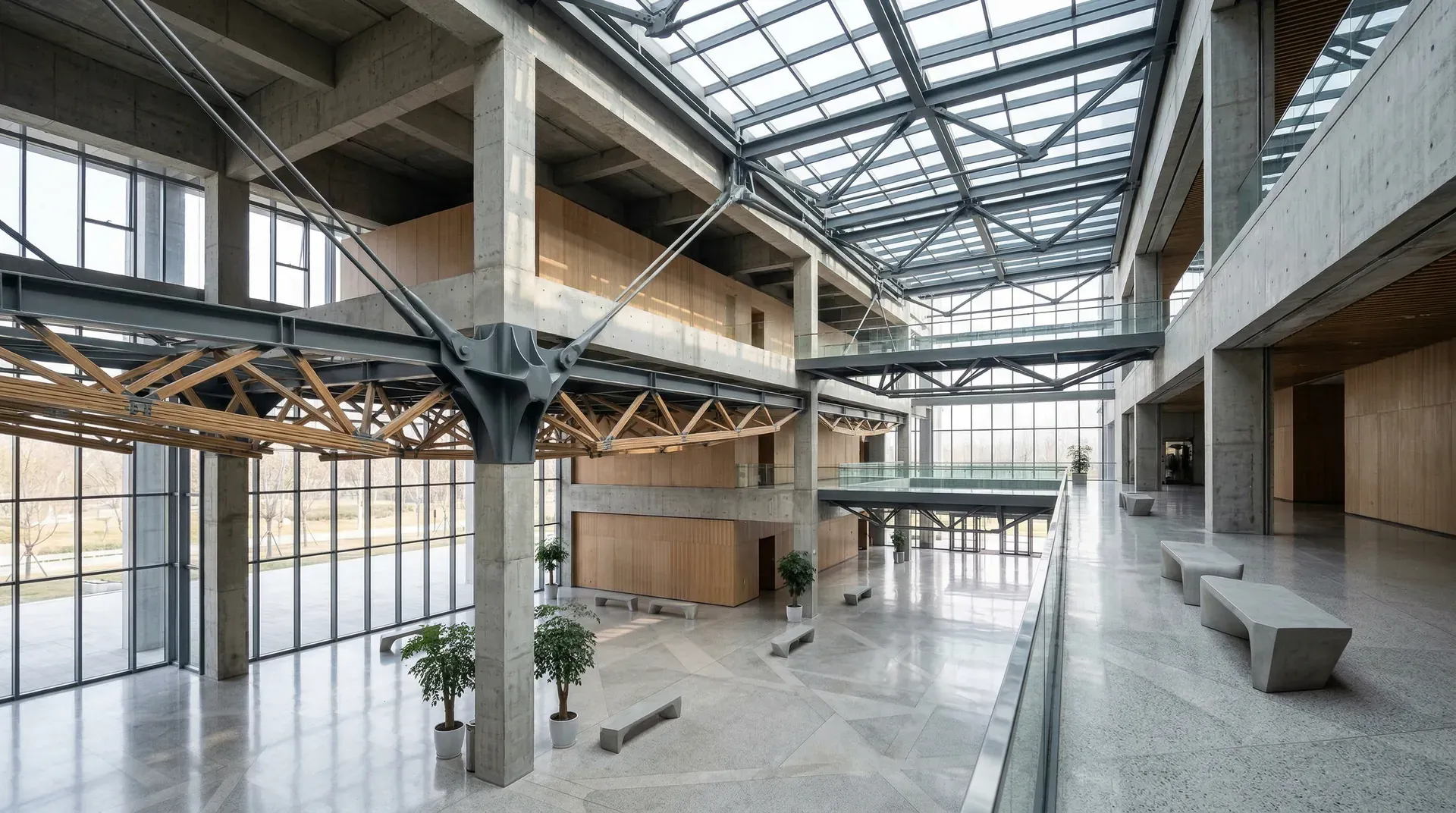

例如，有文化中心的主入口大厅屋顶采用钢桁架。设计师将桁架下弦显露于室内，突出宽敞开阔的空间节奏；上弦及腹杆则藏于吊顶，让屋顶线条更简洁明快。此举既表现了结构逻辑，也避免了不必要的视觉杂乱。

在外立面设计中，不同的策略也可带来不同观感：

构件尺寸变化必须由结构计算、构造与规范验证，并同步检查防火、耐久、施工和设备条件；“不违反基本力学原则”不足以作为工程判断。

装饰性结构元素的运用

在某些现代建筑中，建筑师还会故意设置“装饰性结构”——它们外观类似传统构件，却主要承担视觉强化作用，而非实际荷载。

例如，一栋高层办公楼外立面加设巨大钢制“框架”，虽与主结构有连接，不承担主体结构的主要荷载，但仍须传递自重、风等作用，作用更多是强调立面的垂直线条，构建城市天际线的视觉冲击。理论上，这种做法挑战“真实性”观念，实际上却极大丰富了建筑表现。

• 结构性组件是真正承担建筑荷载的构件，如传统木结构建筑中，木梁、木柱直接负责支撑和传递重量，保证结构稳定。它们是支承体系的主体，对建筑安全至关重要。

• 装饰性结构则主要用于加强视觉效果，其外观虽类似结构构件，仍须承担自重、风等作用。比如部分现代高层建筑外立面的“假框架”，只是为了强化立面线条或打造特定形象，并不承担主要的结构荷载。

---

形式与结构协调的设计方法

协调形式与结构，关键不是等方案成形后再请工程师“配结构”，而是在概念阶段共同定义问题：哪里必须无柱，哪些开口不能移动，允许多深的结构层，形体变化为何发生，施工和预算有什么边界。问题定义清楚，协作才有可比较的依据。

设计初期的结构概念

方案设计阶段，建筑师需尽早明确结构体系雏形——如主体结构类型、柱网布置、承重墙分布等。虽然无需详算，也应具备基础的空间与结构判断。

探索结构手法包括：

• 草图推敲：初步标注承重体系与空间分区
• 物理模型：用纸板、木条或线材搭建草模，观察变形趋势和支承关系；草模不能替代结构计算
• 结构意象图：将空间意图与结构思考用图解方式叠加表现

上述方式帮助建筑师将空间与结构进行一体化预想，减少后期“形式与结构冲突”的概率。

与结构工程师的协作

建筑设计与结构设计密不可分。方案阶段即可邀请结构工程师参与，针对以下方面进行交流：

协作的成果应落实为可追踪的决定，例如柱网为何调整、构件高度占用了多少净高、某个悬挑增加了哪些支撑和施工步骤。把变化记录下来，比抽象地追求“有机统一”更能帮助团队在后续阶段复核方案。

参数化设计工具的应用

CAD、BIM和参数化工具可以帮助团队快速生成与筛选方案，但软件输出只在输入假设、模型边界和评价指标可靠时才有意义。参数化不是自动优化，更不能替代工程判断。

• 参数设定：结构跨度、构件截面、空间高度等
• 批量生成：自动建模，形态演变全流程可视
• 性能分析：在明确模型精度的前提下比较位移、内力、材料用量或成本估算

下面的数值是比较表的写法示例，不代表真实项目结论：

比较时还应写明各指标的权重和不确定性。例如材料用量较少的方案，可能有更多复杂节点或更高的施工风险；推荐星级必须能追溯到明确标准。

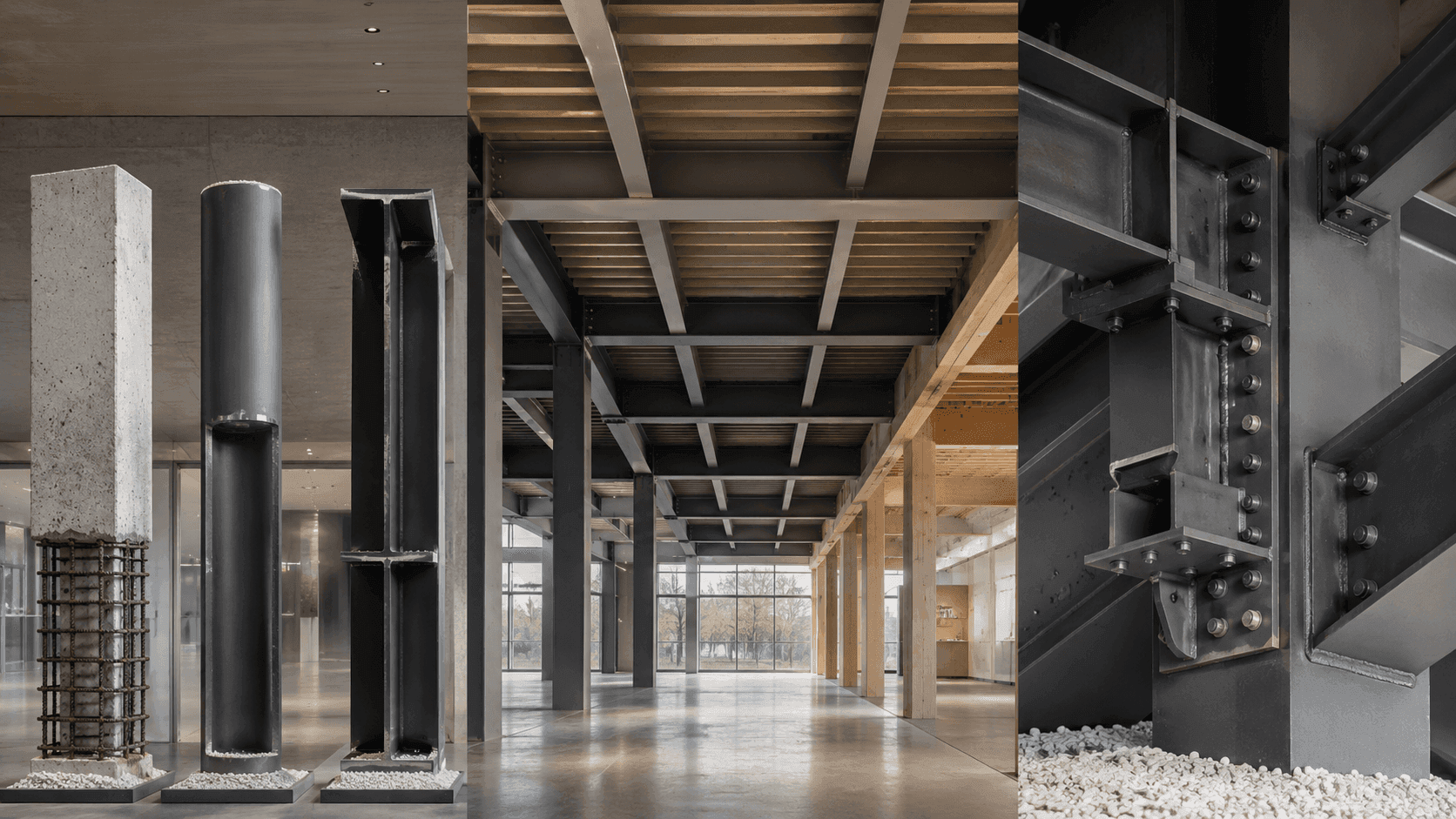

结构形式的推敲与优化

即使结构大思路已定，深化设计阶段仍需在节点、尺寸与美学表达之间不断优化。

1. 构件截面选择（如柱截面）：直接影响空间布局、光线通透性及视觉体验。截面形状多样（圆形、方形、异形），需权衡美观与实用性。

2. 梁体系设计：实腹梁、格构梁和桁架会以不同方式占用剖面，并影响设备穿越、防火和维护；不能只比较视觉通透性。

3. 节点构造优化：刚接、铰接或半刚接的选择会改变整体受力模型，必须与计算假定一致，并核查装配顺序、公差、防护和检修。

建筑师需根据项目的具体需求和空间特点，主动与结构工程师深入沟通协作，对柱网、梁型、节点做法等“技术细节”进行多轮研讨和优化。通过协同把控，不仅保障结构的安全与合理性，还能兼顾空间的美观与表达，最终实现结构与美学的双赢。这种跨专业的紧密配合，有助于激发创新灵感，推动建筑形式与结构体系的高度融合与统一。

---

形式与结构的案例互证

案例的价值不在于提供可复制的造型，而在于展示约束如何转化为方案。阅读下面的建筑时，建议分别记录空间目标、结构机制、关键边界、施工方式和最终表达，避免只记住一个外形标签。

传统木结构建筑的启示

中国传统木构建筑凝聚了结构与形式一体化的经典智慧。如五台山佛光寺东大殿，屋顶荷载由椽、檩传至梁架，再借斗拱分配受力给柱子，最后传递至地基，这一连续传力过程令人一目了然。

斗栱在不同时期、等级与部位承担的结构和装饰作用并不相同。分析具体建筑时，应辨认其位置、构件组合与修缮变化，再讨论它如何参与传力和礼制表达。

现代大跨空间结构

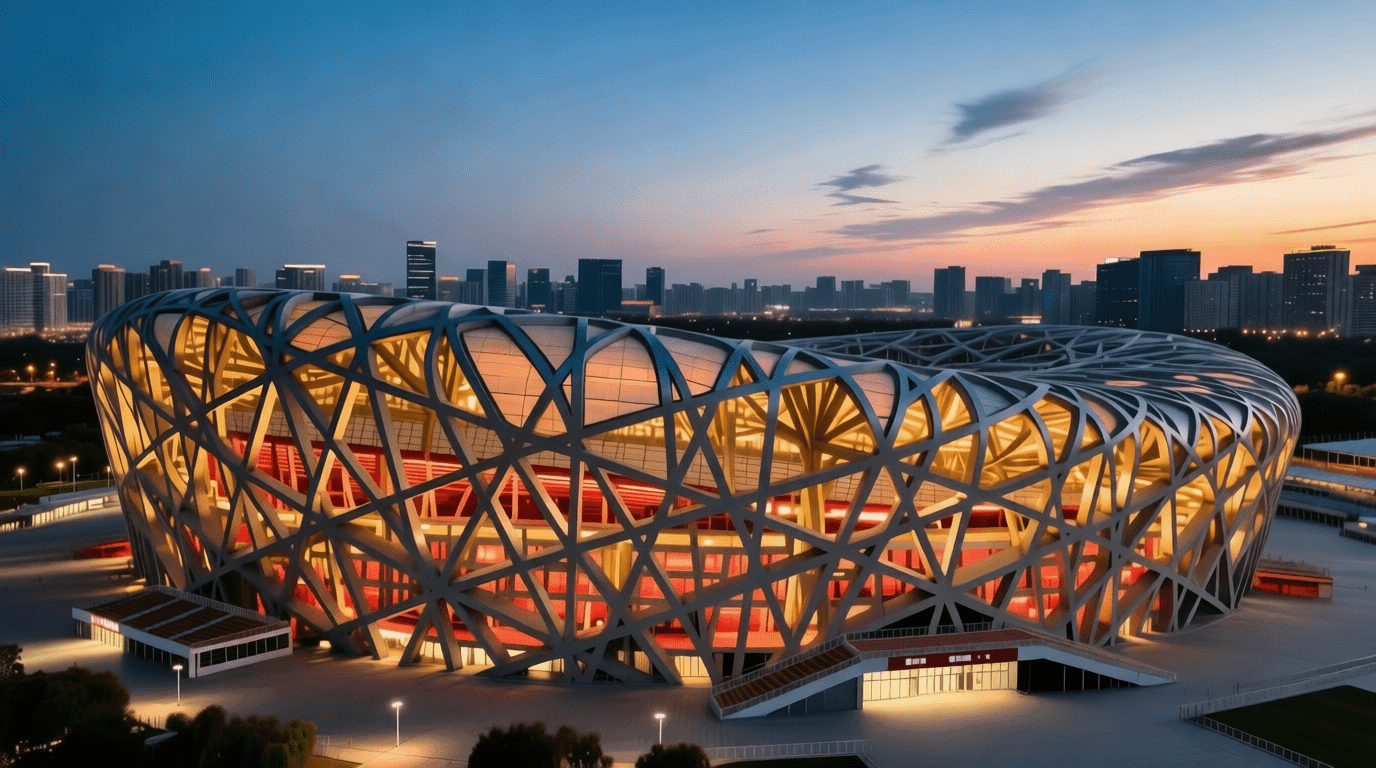

现代体育场馆的大空间需求推动了结构创新。国家体育场的钢构件网络既参与形成主体结构，也包含为建立整体形象而设置的构件。它不是单纯由“最短力流”自动生成的形态，而是建筑意图、结构分析、设备整合、建造与耐久要求共同作用的结果。

这个案例适合用来讨论“实际传力”与“结构形象”的重叠和差异。观者可能感到力量、复杂或编织感，但这些体验属于解释层；学习者仍需通过构件分类、支座和节点资料确认力如何传递。

薄壳结构的诗意表达

薄壳通过曲面内的膜力高效传递荷载，但它对几何、边界支承、局部屈曲、开洞和施工误差很敏感。下述“某音乐厅”的数字只能作为假设案例；没有项目来源和计算条件时，不应把壳厚当成通用经验。

壳体方案需要比较曲率、厚度、边缘构件、支座反力、模板或预制方式。材料用量只是一个指标，还要同时评估稳定、施工、维护与空间效果。

---

总结

本章用统一、协调和对比三个视角梳理形式与结构的关系，并比较了框架、剪力墙、筒体、拱、壳和空间结构。真正需要掌握的不是体系标签，而是把空间目标翻译成跨度、支承、刚度、构造高度和建造条件。

在实际设计中，应尽早建立结构概念，与工程师共同比较方案，并把假设、权重和取舍记录下来。数字工具可以加快比较，却不能替代对传力、边界条件和施工现实的判断。
