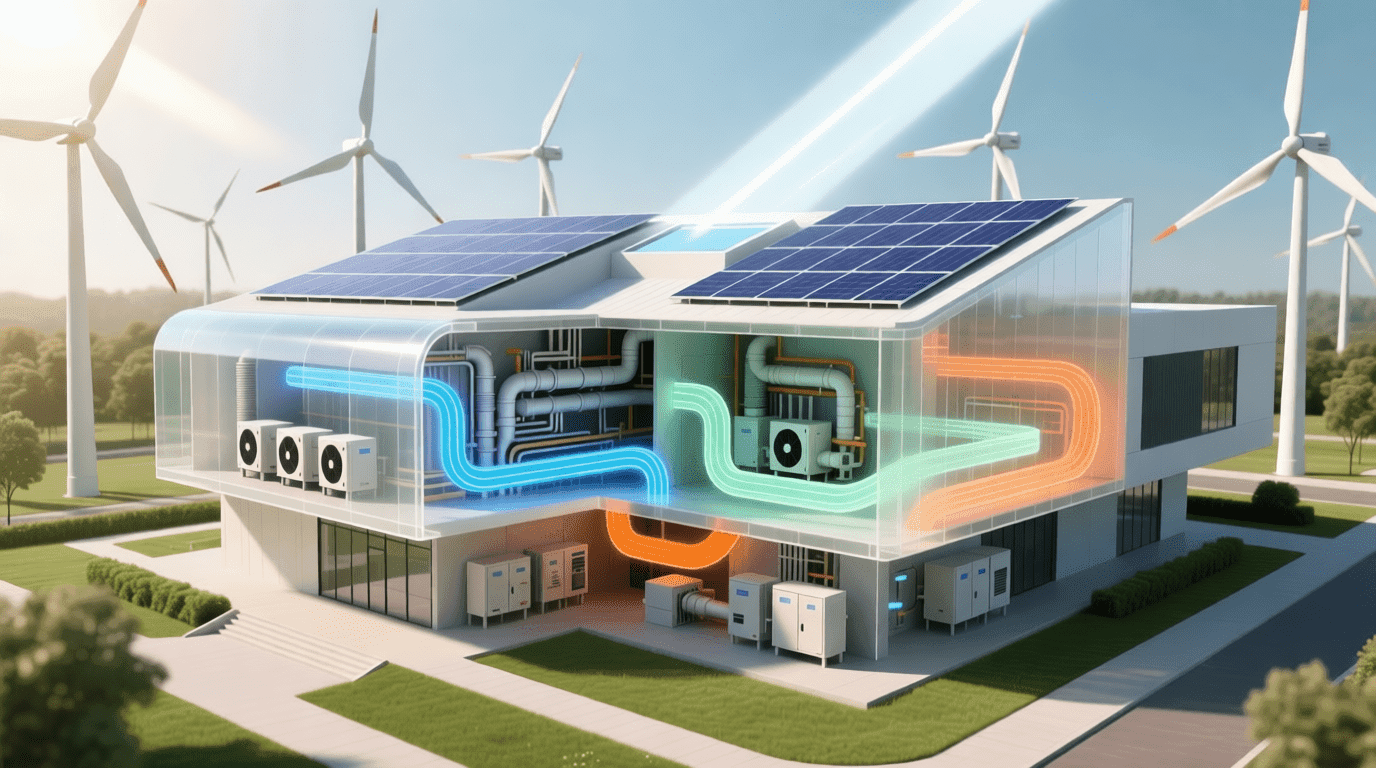

建筑能源系统

面对夏季过热的建筑，我们要优先思考并解决源头问题。冷机效率的提升固然重要，但相比之下，阻止太阳辐射的无控制进入、减少设备和照明的无谓发热、以及避免不必要的空间持续开启，往往更加经济且直接有效。分析建筑为何会出现大量热量积聚，不仅可以减少制冷压力，还能提升整体舒适性与能效。

在实践中，我们可以按以下顺序进行建筑能源系统的优化：

1. 识别和削减不必要的能源消耗与负荷

   • 从源头减少冷热需求，避免浪费。

2. 采用被动节能策略

   • 如遮阳、自然通风、隔热等，有效调节室内环境。

3. 优化主动设备和智能控制

   • 升级设备系统，提高用能效率，采用智能管理。

4. 引入可再生能源措施

   • 针对无法避免的剩余能源需求，选择合适的可再生能源，如太阳能、地热等。

每一步都建议辅以数据监测与评估，以便及时发现设计与运行的偏差，持续优化方案，切实实现节能目标。

---

建筑朝向与布局

朝向与布局会改变日照、遮阳、风和房间之间的热关系，是能源分析的起点。被动策略也可能增加外遮阳、围护或构造成本，因此应在同一舒适目标下比较负荷、造价和维护，不能默认“只改设计就不增加成本”。

太阳辐射的基本规律

太阳辐射是地球能源的根源。太阳每天的轨迹和季节性的高度变化，对建筑内的采光、遮阳和热量分布起关键作用。例如：

太阳高度角： 指太阳光线与地平面之间的夹角。在北回归线以北、两至日太阳均在地平线上方的地区，冬至日正午最低、夏至日最高。以北京为例，冬至约26.7°，夏至达73.5°。

太阳方位角： 表示太阳与正南的夹角，东为负，西为正。北半球太阳总体偏南，冬季轨迹偏南、夏季偏北。利用这些规律，建筑可夏季遮阳、冬季采光。

建筑朝向的选择原则

建筑朝向要同时回应太阳路径、风、噪声、景观、用地和功能。南向在某些纬度与用途下便于组织冬季日照和遮阳，但不存在适用于中国所有地区与建筑类型的“最优朝向”。初步经验需要用当地气候与方案模型复核。例如：

• 寒冷地区：重点比较冬季太阳得热、遮挡、风和夏季过热，不用固定偏角代替分析。
• 夏热地区：重点处理东西向低角度日晒，并核对当地可自然通风时段与主导风向。

主要影响要点如下：

地块形状、道路和功能常会限制朝向。遇到不利日晒或风向时，应先确认具体问题发生在哪个立面、房间和时段，再比较围护、玻璃、外遮阳、空间分区与设备控制。绿植立面有自己的荷载、用水和维护条件，不能当作朝向问题的通用补偿。

建筑布局的能源策略

科学的空间布局可放大被动式节能效果。以下是常见布局建议：

• 住宅建筑： “主房间朝南、辅助房间朝北”。如：客厅、卧室布置朝阳，卫生间、厨房可布置在北/西侧，利用自身余热且对日照不敏感。
• 办公建筑： 建议将开放办公区设于核心，四周分布独立办公室/会议室，使自然光照可更均匀深入，降低照明能耗。
• 进深与开口： 窗头高度、玻璃透光、外部遮挡和室内反射共同决定采光进深，不能只用“窗高的若干倍”判定。大进深空间可比较天井、采光井或内庭院，但它们能否通风还取决于进出风口、温差、风压和控制。

楼栋间距与日照受纬度、朝向、地形、建筑高度和轮廓共同影响，不能用统一的高度倍数保证底层日照。设计初期应依据项目所在地的现行日照要求，建立周边遮挡模型，逐窗或逐房间核查关键日期与时段。

---

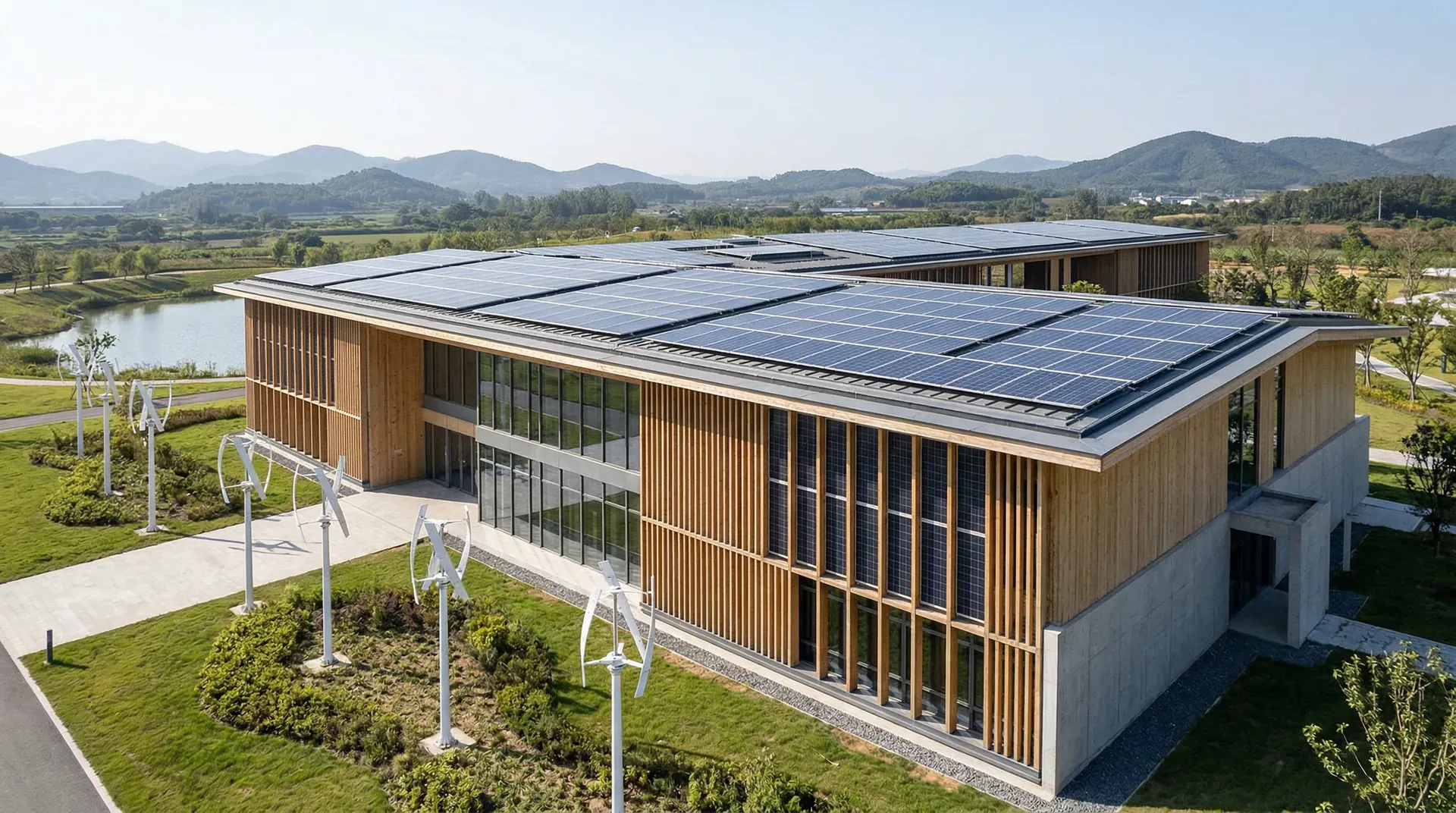

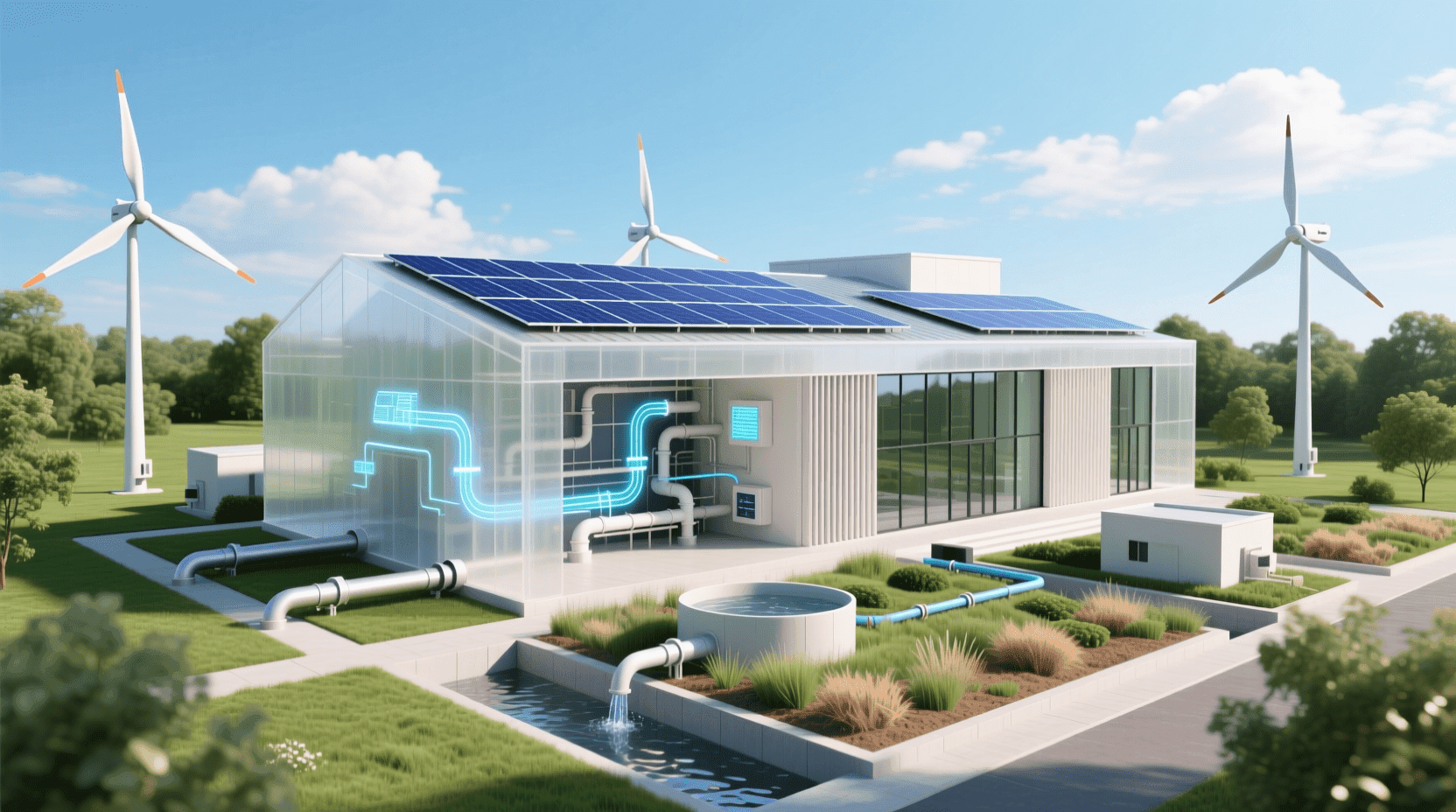

可再生能源应用

可再生能源应在需求降低和系统效率优化后，与场地资源和负荷曲线匹配。太阳能、风能和地源系统都有空间、并网、噪声、维护或长期平衡条件；只有计算实际替代的能源及其排放因子，才能判断减碳效果。

除此之外，分布式、场地适应性的可再生能源系统还能增强建筑的韧性和自给自足能力，提高能源利用效率，并缓解电力系统的压力。因地制宜设计可再生能源解决方案，是未来建筑实现低碳、高性能的重要路径。

太阳能光热系统

太阳能集热器吸收太阳辐射，将水或其它工质加热，用于生活热水或采暖。主流集热器种类对比如下：

储热水箱要根据逐时热水需求、集热量、辅助热源、目标温度和允许热损失计算。保温厚度由材料导热、表面积、环境与能效要求确定，不能从固定人均水量直接选型。系统循环方式包括：

• 自然循环：依靠冷热对流，系统简单、能耗低，但安装受限于集热器与水箱高度。
• 强制循环：用循环泵驱动，布局灵活，适合规模较大系统，但需电能，系统更复杂。

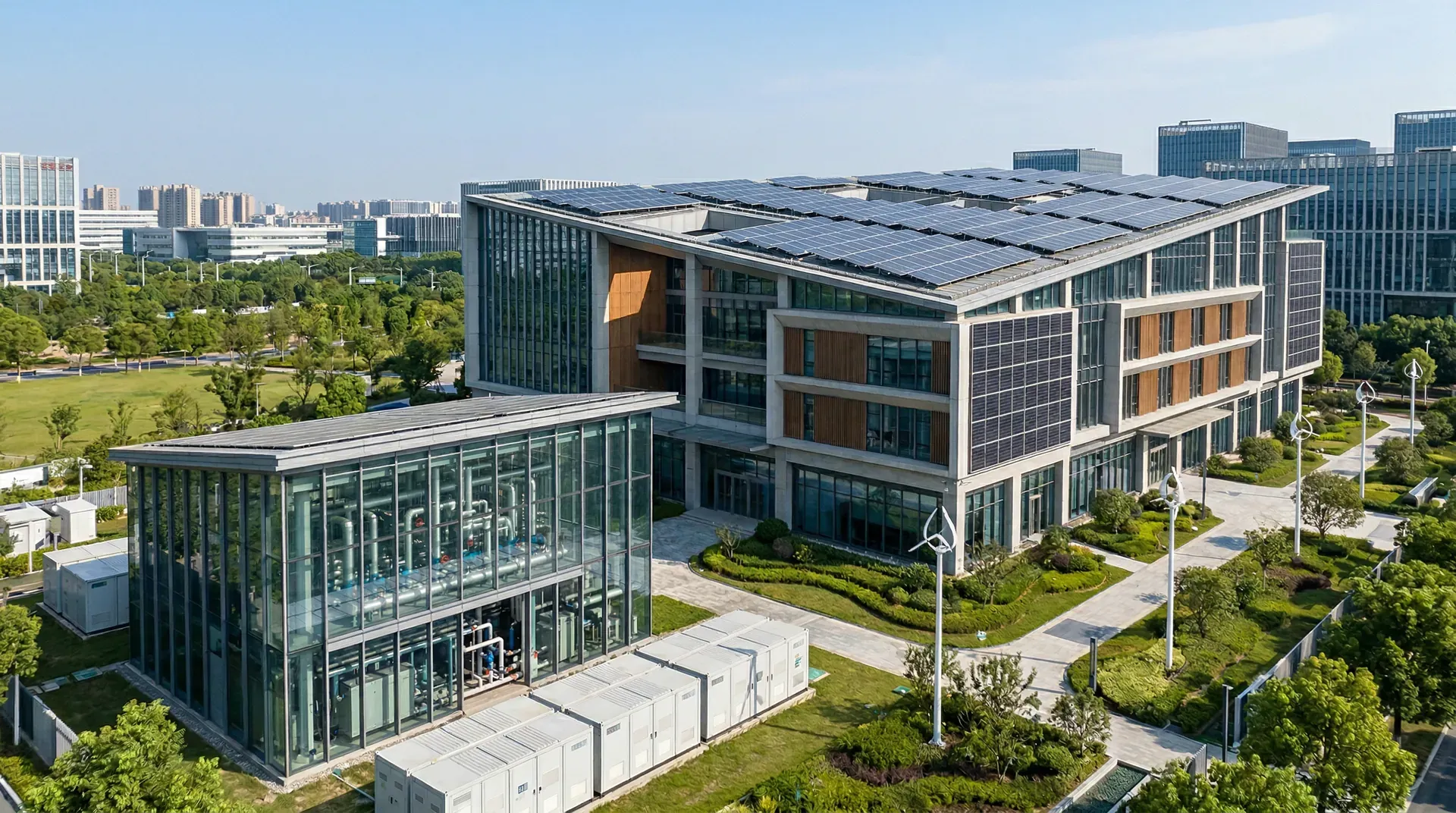

太阳能光伏系统

光伏系统将太阳能直接转化为电能，可本地用电也能接入电网。主要组件有单晶硅与多晶硅光伏板：

建筑一体化光伏（BIPV）可以把组件纳入幕墙、遮阳或屋面，但同时要承担围护、防火、排水、抗风与电气安全功能。倾角应通过太阳资源、朝向、遮挡、积灰积雪、排水和检修综合优化；“等于当地纬度”只是初步比较点，不是通用最佳值。

经济性分析要素：

• 初始投资同时计算组件、逆变器、结构加固、并网与施工；
• 收益采用逐时发电与负荷匹配，并说明电价、弃电和补贴假设；
• 运行期计入清洗、检查、逆变器更换与性能衰减；
• 若BIPV替代了常规屋面或幕墙，只计入真实被替代的构造成本。

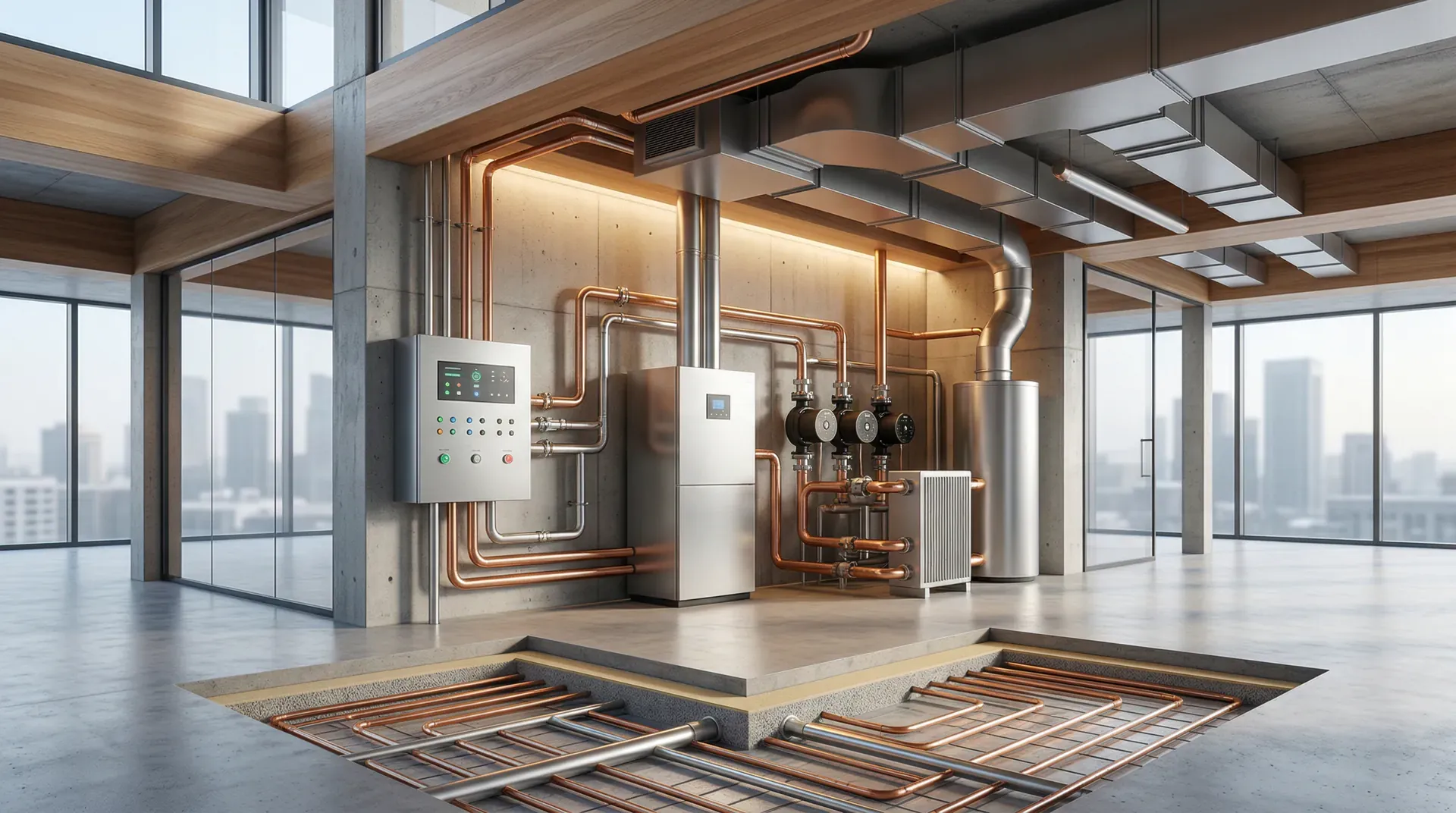

地源热泵系统

地源热泵利用浅层土壤温度稳定性，通过地下换热实现高效暖通空调。主要形式有：

热泵性能随源侧温度、供回水温度、部分负荷和泵耗变化。设备标称COP不等于系统全年效率，应把地下循环泵、末端和辅助设备纳入季节性能评价。

---

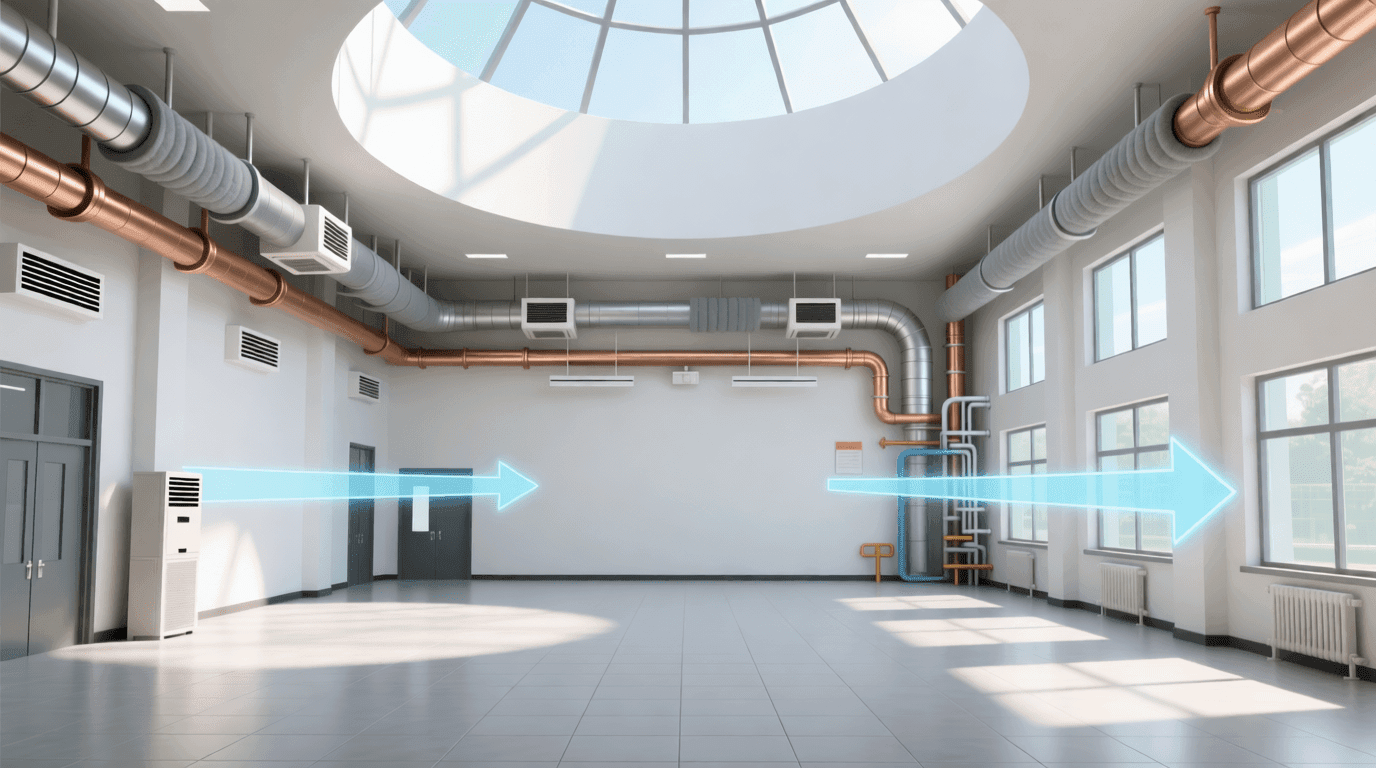

暖通空调系统优化

暖通空调在许多公共建筑中是重要用能项，但占比随气候、时段、内部负荷和系统边界变化。优化不能只看主机铭牌效率，还要检查输配、末端、新风、控制和实际部分负荷。建筑设计阶段需要为机房、竖井、散热和检修留出条件。

空调系统主要形式及对比

空调系统选型要结合用途、规模、气候、能源、同时使用率和运维能力。医院不同区域还涉及洁净、压差和连续运行，不能仅因建筑大就选择某类中央系统；住宅或商铺也要比较室外机布置、新风和噪声。

下方对比了几类典型空调系统在不同应用场景下的优缺点，便于设计初期做出针对性的技术选型。

风机盘管加新风便于房间分区，全空气系统则能集中处理空气。选择时应比较潜热、过滤、噪声、分区、管井和维护；同一建筑内也可能按房间需求组合多种系统。

冷热源系统优化实践

冷热源设备是空调系统核心，其效率直接影响整体能耗。主流冷源有离心式、螺杆式、涡旋式冷水机组等：

• 离心式机组：常用于较大冷量，性能受冷却水温度、负荷率和控制影响，应核对高效运行区间。
• 螺杆式机组：容量与调节范围较灵活，需比较部分负荷、噪声和维护条件。
• 涡旋式机组：可通过多模块适应较小或分阶段负荷，评价时要计入模块启停和辅助能耗。

数据中心等全年制冷场景需要比较负荷可靠性、气候、水资源、冗余和维护，不能预设某一种主机必然最优。室外低温可用于自然冷却，但风机、水泵和水处理仍耗能。冷却塔位置与间距应通过厂家要求、气流分析、卫生和噪声条件确定。

空调系统节能控制策略

即使设备高效，若运行控制不科学，系统也难以低耗运行。控制层面的几个关键措施：

1. 变流量泵系统：根据末端需求调节流量，同时校核最小流量、压差传感位置和阀门权威度，以实测泵耗判断效果。
2. 供回水温差管理：温差与流量、末端盘管和主机工况相互影响，应按系统设计并在运行中排查“小温差”原因，不能只提高设定值。
3. 需求控制通风：可参考人数、CO₂或其他污染物调节新风，但必须保持卫生底线，并处理传感器位置、延迟与校准。
4. 利用室外自然冷源：在室外焓值、污染、湿度和安全条件合适时采用全新风或夜间通风，并计入输配能耗。

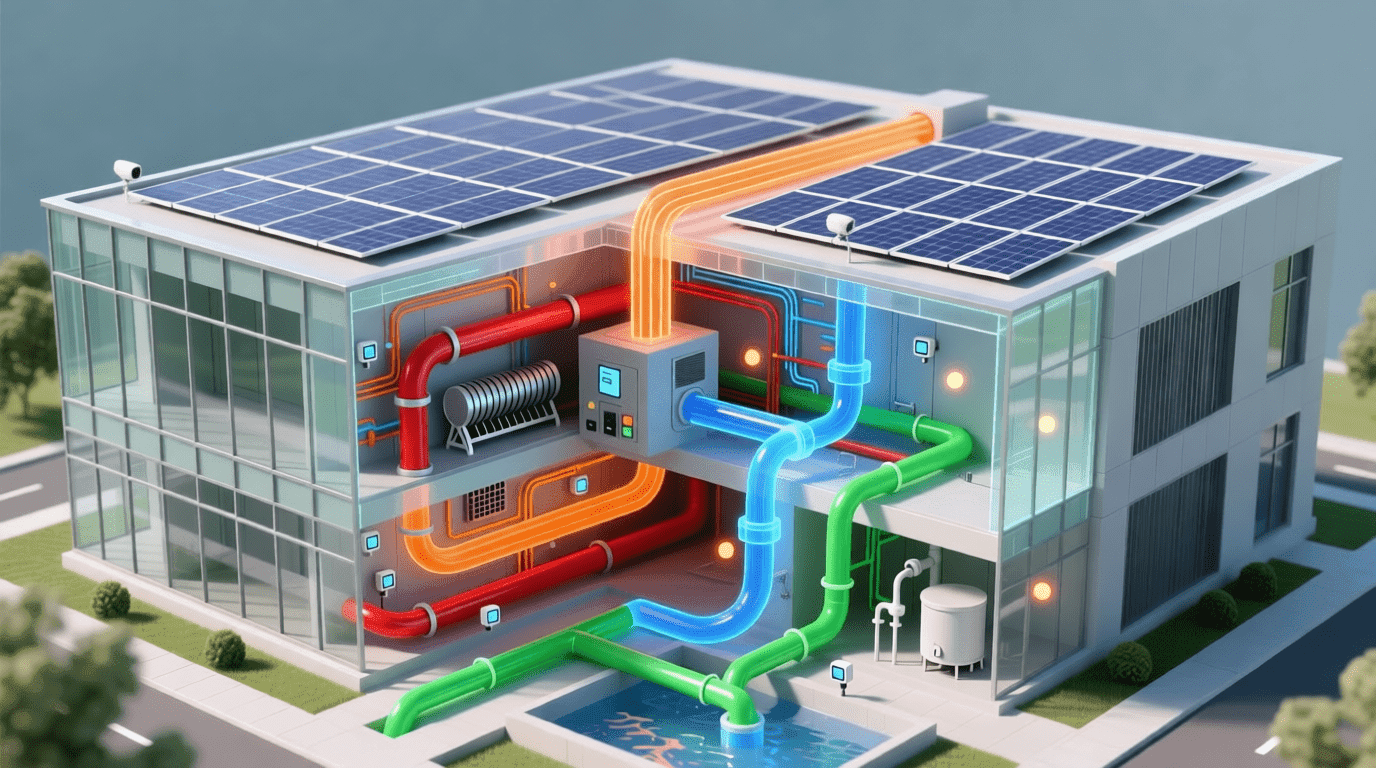

建筑能效提升的系统集成

建筑节能的本质是多技术集成，需视建筑类型、气候、使用及经济条件灵活组合。以被动式为本、主动式为辅，提升整体能效。

围护结构节能设计

• 外墙、屋顶：鼓励采用外保温，减少热桥风险，推荐岩棉/聚氨酯/真空绝热板等材料。
• 窗户/幕墙：优选中空、Low-E多层玻璃，充惰性气体进一步降低传热系数（U值）。
• 遮阳设计：外遮阳能在太阳辐射进入玻璃前进行控制，但方向、尺寸、时段和可调策略应通过日照与负荷分析确定。

保温、玻璃与遮阳之间存在联动。比较组合方案时应使用同一基准和气象文件，分别查看冬夏负荷、眩光、自然采光、控制可靠性与维护成本。

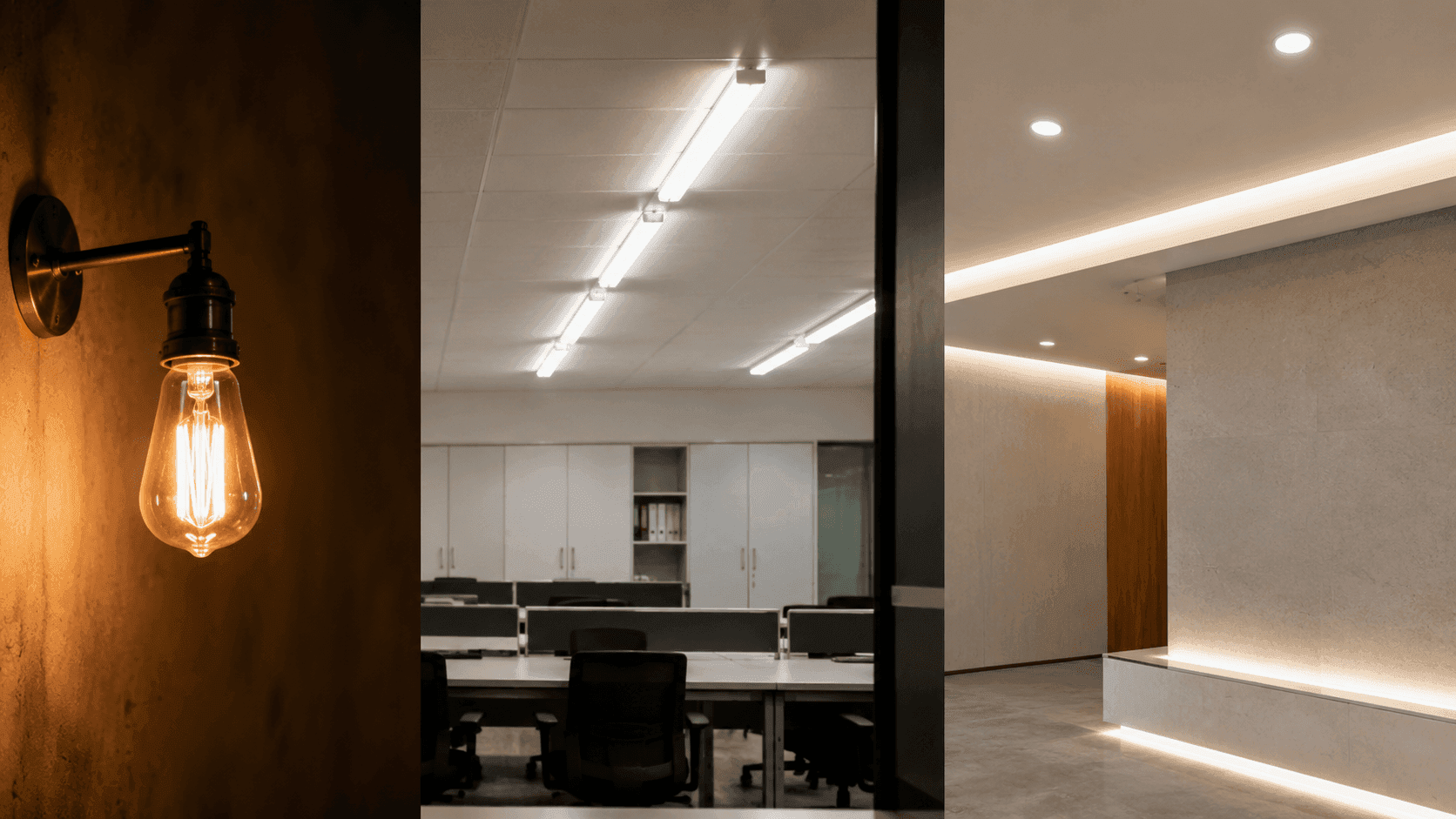

照明系统节能

照明用电占比随建筑类型、自然采光、营业时段和统计边界变化。常用优化手段包括：

1. 有效利用自然采光：优化窗、遮阳和室内反射面，并按使用时段控制眩光与过热；深进深空间可评估天窗或导光装置。
2. 高效光源与控制：比较灯具整灯光效、配光、显色、频闪和寿命，再按日光与占用状态分区调节；安全与值守照明不能简单“人走灯灭”。

电梯与动力系统节能应用

• 电梯：能量回馈、待机管理和群控可改善特定运行工况，但效果受提升高度、载荷方向与客流影响，应通过分项计量比较。
• 供水泵：分区供水和变频控制可减少不必要压力，但要正确设置最不利点压力并避免低效小流量运行。

能源策略要在同一模型和运行边界中协同校核，并通过调试与计量确认。舒适和节能不是一句“最佳平衡”，而是一组可说明的目标、限制和取舍。

---

能源监测与管理

能耗监测连接设计与运行。电、水、燃气和热量数据需要按用途分项，并与天气、人数、时段和设备状态对齐，才能识别偏差。监测本身不会节能，发现问题、执行调整并复核结果才会产生效果。

能耗监测系统及功能

建筑能耗监测体系通常覆盖以下三个主要层级：

1. 数据采集层
   • 通过计量表具（如智能电表、水表、热量表）和多种传感器（温湿度、压力、流量、CO₂浓度等）实时采集能源消耗与环境参数。
2. 网络传输层
   • 包括有线方式（如RS-485、以太网）和无线方式（如LoRa、NB-IoT、Wi-Fi），实现现场数据的远程自动上传，保障数据即时汇集。
3. 平台管理层
   • 依托能耗管理平台，对数据进行可视化展示、历史统计、对标、异常预警与报表输出，为能效改进提供决策支持。

计量层级应从管理问题反推：要判断哪个区域、系统或用途异常，就设置相应边界的表计。远传和统一接口有助于汇总，但仍要处理时钟同步、通信中断、量程、数据缺失与校准。没有责任人阅读和处置异常，再密的表计也不会自动节能。

管理平台以图表形式直观展现多维能耗，并对历史数据进行统计，生成报表，支持与标准、历史、同类建筑对比。如设定阈值，系统可自动进行异常预警，便于迅速排查问题。核心功能信息如下：

管理策略与智能提升

能源管理需要目标、责任人与复核周期。目标应来自基准年、设计值或同类可比数据，并同时设置舒适和空气质量约束。供回水温度、启停与新风量的调整要记录前后工况，避免用牺牲室内环境换取表面节能。

维护会改变系统实际效率。换热器污垢、过滤器阻力和传感器漂移可通过压差、温差、功率与校准记录发现，再按状态安排清洁或维修。使用时段也会影响能耗，但反馈与费用机制要按可控制范围公平设计，不能把设备或空间缺陷转嫁给使用者。

智慧能源管理前景

数据平台和算法可以辅助识别异常、预测负荷与调整控制，但效果取决于传感器、数据覆盖、控制权限和基准策略。上线前应设置安全边界、人工接管和对照测试，上线后报告同天气与使用条件下的实测变化。

建筑可以参与分布式发电、储能和需求响应，但交易方式受电力市场、计量、并网和网络安全约束。区块链只是可能的记录技术之一，不能替代物理电网容量、调度规则和责任划分。

---

先减少不必要需求

能源策略的顺序会影响方案是否稳健。若建筑本身存在西晒、漏风、过度照明或无人使用时仍长时间运行的问题，仅换一台效率更高的设备往往只能缓解表面现象。更好的路径是先减少需求，再提高系统效率，再匹配适当的低碳供给，并在投入使用后通过调试和记录持续纠偏。

下方是四层策略梯子：

办公楼能源策略阶梯

以下午西晒、会议室偶尔满员、夜间清洁使用的小型办公楼为例，依次比较减少需求、提高效率、匹配供给和持续调试四层策略。选择后不仅会显示能量来源与去向，还会说明应先观察的证据、策略的协同条件以及不适用时的限制，避免把复杂的运行问题简化成单一能耗分数。

---

总结

能源系统不是设备清单，而是一条从需求到供给、再到运行反馈的链。朝向、布局与围护结构决定负荷基础，冷热源和末端决定转化效率，控制与运维决定设计性能能否长期出现。可再生能源应与剩余负荷、场地资源和时间曲线匹配。

给方案排一次能源阶梯

把项目措施按以下顺序重新排列，并为每一级留下证据：

1. 删除不必要的用能需求；
2. 利用遮阳、保温、自然通风或热容量；
3. 提高设备、输配与控制效率；
4. 匹配可再生能源和储能；
5. 用分项计量验证，并根据偏差调整运行。

如果后一级正在弥补前一级本可避免的问题，就说明方案仍有重新设计的空间。
