温度测量

温度是生物技术实验室中最常被测量、也是最为关键的物理量之一。无论是在细菌培养、酶促反应、蛋白质结晶、细胞培养，还是在PCR扩增、核酸和蛋白质储存等诸多生物实验环节中，温度的精确控制和实时监测都直接关系到实验的成败和数据的准确性。例如，细胞生长、酶的活性和稳定性、核酸杂交效率、蛋白质的构象乃至生化反应的速率，都具有强烈的温度依赖性。任何轻微的温度波动，都可能导致实验重复性下降或数据出现偏差。

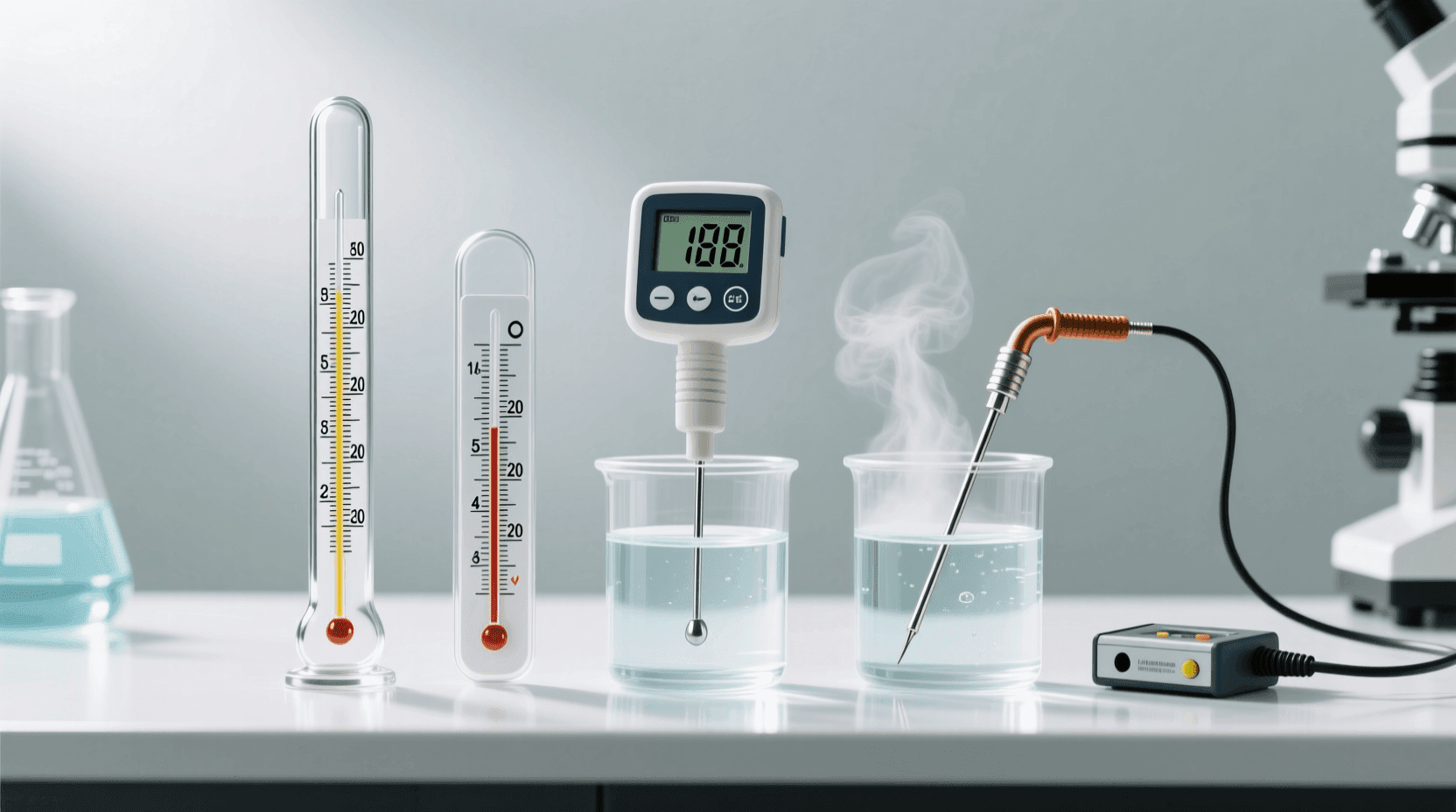

尽管温度的测量方法多种多样，看似简单易行，但要获得准确可靠的结果却并不容易。除了需要对温度的本质有充分的认识，还需要理解不同温度测量原理、掌握各类温度计和测温仪器的结构特性及其使用条件。例如，水银温度计、电子温度计、红外测温仪、热电偶等器材各自的测量精度、反应速度、适用范围和保养方法都有所不同，选用不当或操作不规范均可能引入系统误差。

---

温度的定义与温标

温度是描述系统热状态的物理量，并决定两个系统接触时净热量传递的方向。对理想气体，温度与粒子平均平动动能有直接关系；在液体、固体或非平衡体系中，把温度简单等同于“分子运动剧烈程度”并不完整。实验测温的关键，是让传感器与被测对象建立可解释的热联系。

不同菌株和培养目的有不同温度范围，37℃只是许多实验室大肠杆菌培养的常用条件，并非所有菌株的统一最适值。PCR中变性、退火和延伸温度也要随模板、引物与聚合酶调整。温度控制的教学重点，是先定义允许范围，再判断传感器位置、响应时间和空间均匀性是否足以支持该范围。

温标体系的建立

为了定量描述温度，人类建立了温标系统。温标是温度的数值标度，就像用刻度尺测量长度一样，我们需要一个标准的“温度刻度尺”。目前实验室中常用的温标有三种：摄氏温标、华氏温标和热力学温标。

摄氏温标（Celsius scale）是中国及世界大多数国家采用的温标，以符号℃表示。瑞典天文学家安德斯·摄尔修斯在1742年提出这一温标。他把标准大气压下水的冰点定为0℃，沸点定为100℃，中间平均分成100等份，每一等份代表1℃。这种定义方式简单直观，与日常生活经验紧密相关，因此被广泛采用。

华氏温标（Fahrenheit scale）主要在美国使用，以符号℉表示。德国物理学家华伦海特在1724年制定了这一温标。在标准大气压下，水的冰点是32℉，沸点是212℉，中间分为180等份。

华氏度与摄氏度之间可以通过公式转换：℉ = 1.8×℃ + 32。在阅读美国的实验文献时，经常会遇到华氏温度，需要进行换算。

下方总结了三种温标的关键特征和换算关系：

在中国的生物实验室中，我们几乎都使用摄氏温标。培养箱设置为37℃培养细菌，冰箱设置为4℃保存蛋白质，冷冻箱设置为-20℃或-80℃保存核酸样品。这些温度值已经成为生物学工作者的"行话"，不需要换算就能理解其含义。

温度的测量基准

温度测量需要一个统一的标准，否则不同实验室、不同仪器之间的测量结果就无法比较。国际温标（ITS-90）是目前国际上通用的温度基准，由国际计量委员会制定。这个温标定义了从0.65K到极高温度范围内的温度测量标准，使用一系列固定点（如水的三相点、锌的凝固点等）作为参考点。

水三相点长期是温标实现中的重要固定点，名义温度约为273.16 K；在现行SI中，开尔文由玻尔兹曼常数定义，水三相点不再承担定义开尔文的角色。实际实验室通常通过经校准的参考温度计和比较校准建立溯源链，并把传感器浸入、稳定时间和装置均匀性纳入不确定度。

---

温度测量原理

温度本身是一种感觉量，无法像长度或质量那样直接测量。我们必须通过物质的某种物理性质随温度变化的规律，间接地确定温度值。这就是温度测量的基本原理：利用某种物理量（如长度、电阻、电压等）与温度之间的函数关系，通过测量这个物理量来推算温度。

热膨胀原理

几乎所有物质都会热胀冷缩。当温度升高时，物质分子的热运动加剧，分子间的平均距离增大，宏观表现为物质体积膨胀。液体的体积膨胀系数通常比固体大得多，因此液体温度计利用液体的体积膨胀来指示温度变化。常见的水银温度计和酒精温度计都是基于这一原理工作的。

在实际应用中，温度计玻璃泡中储存的液体会随温度变化而膨胀或收缩。当温度升高时，液体膨胀，沿着细管上升；温度降低时，液体收缩，沿着细管下降。通过在细管旁边刻上刻度，我们就可以读取温度值。这种温度计结构简单、成本低廉、不需要外部能源，在实验室中广泛使用。

电阻效应

金属和半导体材料的电阻值会随温度变化而改变。大多数金属的电阻随温度升高而增大，这是因为温度升高时，金属晶格中原子的热振动加剧，对自由电子的散射增强，导致电阻增大。这种关系可以用下面的经验公式表示：

$$R(T) = R_0 [1 + \alpha(T - T_0)]$$

其中 $R(T)$ 是温度 $T$ 时的电阻，$R_0$ 是参考温度 $T_0$ 时的电阻，$$ 是温度系数。对于铂金属， 约为 ，这意味着温度每升高 ，电阻大约增加 。

图中展示了Pt100铂电阻温度计（0℃时电阻为100Ω）的电阻-温度特性曲线。可以看到，电阻值与温度呈现良好的线性关系，这使得铂电阻温度计具有较高的测量精度和稳定性。在中国的制药企业和科研实验室中，铂电阻温度计被广泛用作标准温度计和校准用温度计。

热电效应

当两种不同金属组成闭合回路，且两个接点处于不同温度时，回路中会产生电动势，这就是塞贝克效应（Seebeck effect），也称热电效应。产生的电动势称为热电势，其大小与两种金属的性质以及两个接点的温度差有关。

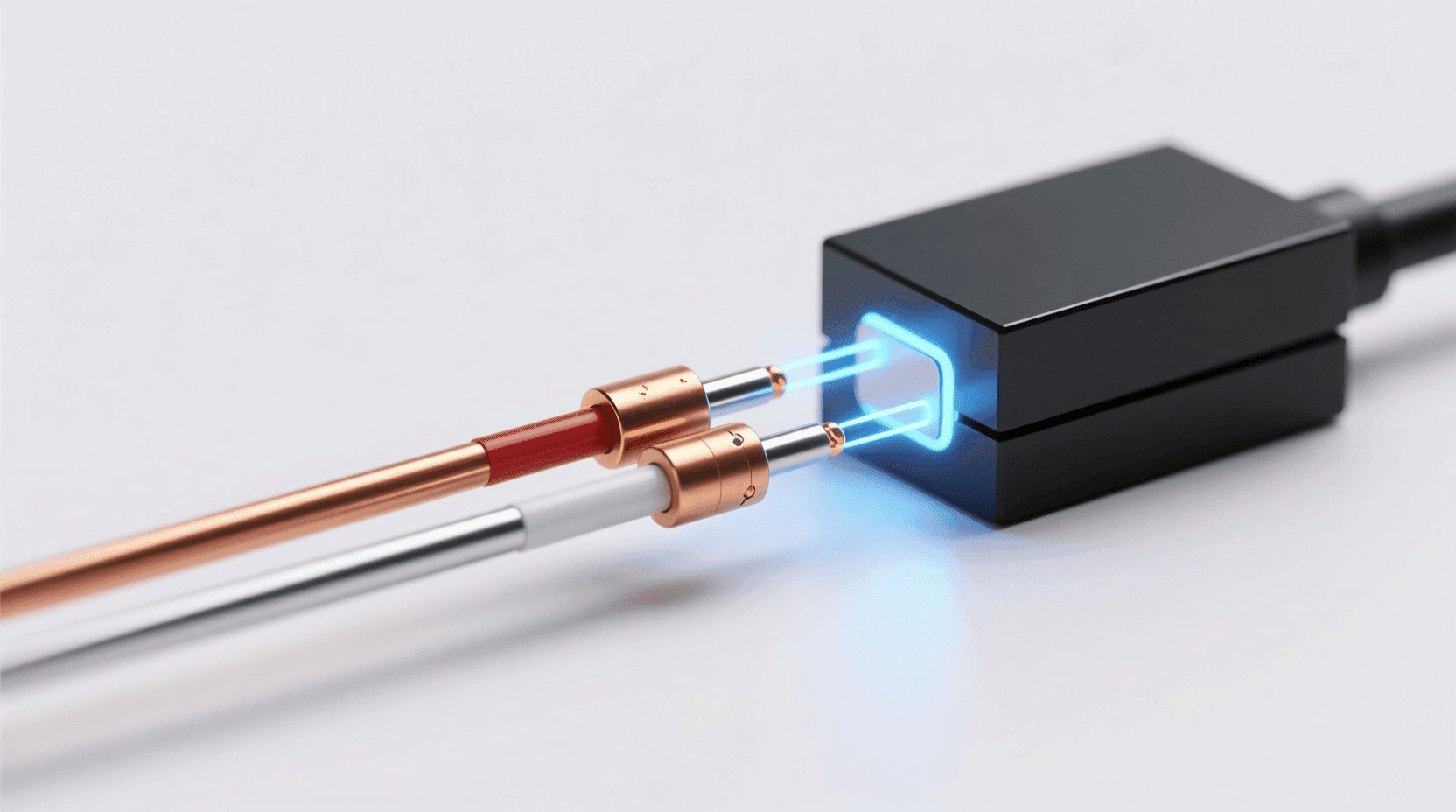

热电偶就是利用热电效应测量温度的传感器。把一个接点（称为测量端）置于待测温度处，另一个接点（称为参考端）置于已知温度处（通常是0℃或室温），通过测量热电势就可以确定测量端的温度。常用的热电偶包括K型（镍铬-镍硅）、T型（铜-康铜）、J型（铁-康铜）等，它们的测量范围和灵敏度各不相同。

热电偶可覆盖很宽的温度范围，但具体范围取决于分度号、护套、导线和允许误差，不能把−200℃至1800℃当作每一支热电偶都能达到的范围。它适合高温或快速变化测量；在培养箱等窄温区高精度场景，铂电阻或热敏电阻往往更合适。

---

液体膨胀温度计

液体膨胀温度计是实验室中最常见且历史悠久的温度测量工具。无论是在生物实验室的水浴锅内，还是冷藏箱和恒温箱旁，都能见到各式液体膨胀温度计的身影，例如棒式温度计用于溶液温度的监控，挂式温度计悬于冰箱或储藏室，作为对照的温度计则用于校准。由于其结构简单、无需供电、读数直观且价格低廉，这类温度计在现代自动化仪表广泛普及的今天依旧广受青睐。

结构与工作原理

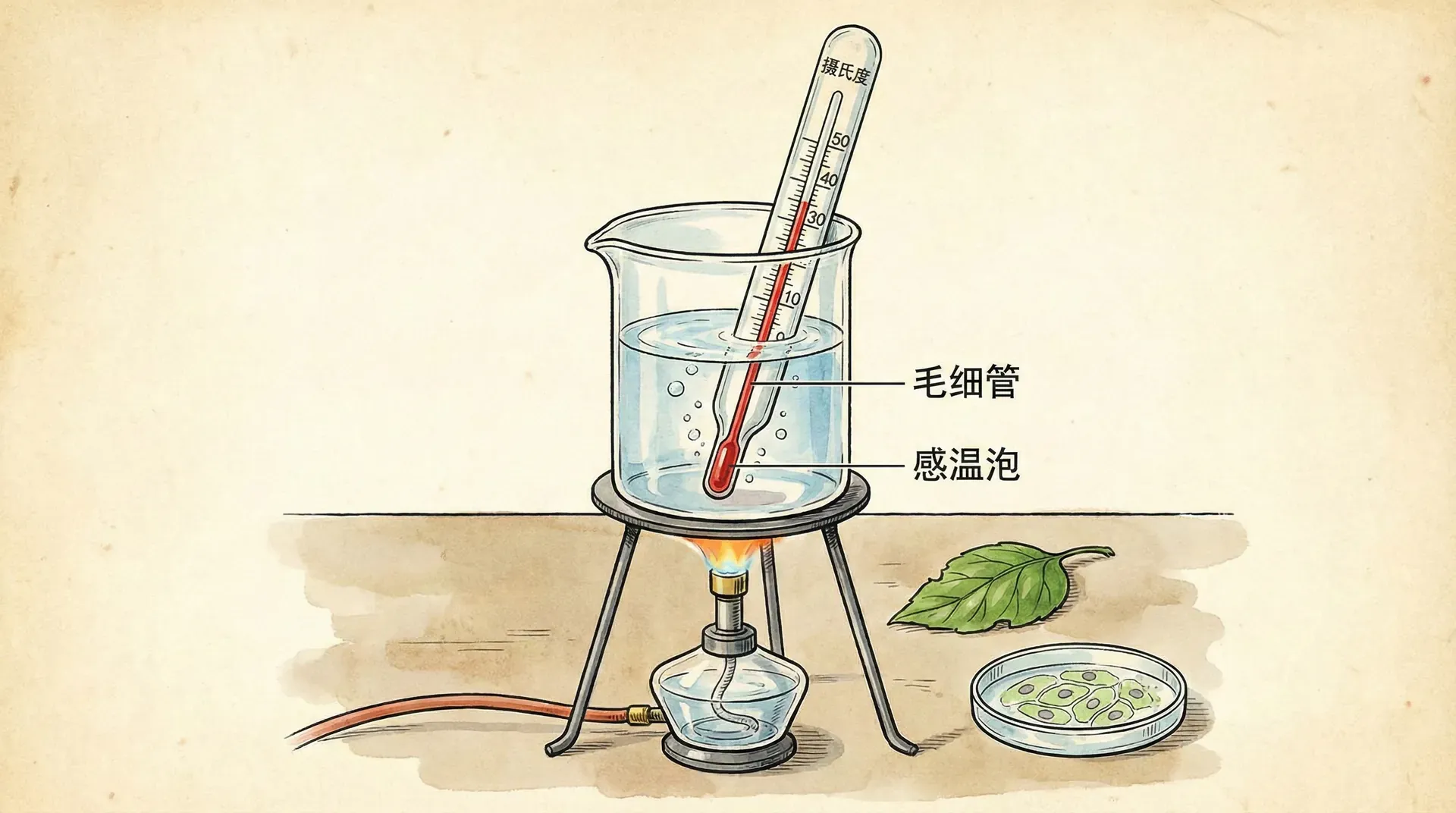

液体膨胀温度计主要由三大部分构成：玻璃泡、毛细管 和 刻度标尺。

• 玻璃泡：一般为球形或柱形，壁薄且容积较大，用于盛放测温液体（常见为水银或染色酒精）。玻璃泡容积越大，灵敏度越高。
• 毛细管：玻璃泡上接一根内径极细的毛细管（通常0.1~0.2毫米），其作用是将液体细微的体积变化放大为柱高的变化，便于读数。
• 刻度标尺：标注于毛细管旁或刻于玻璃表面，标明每一高度所对应的温度值。

其原理十分直观：当玻璃泡与待测环境达到热平衡后，内部液体的体积随温度升高而膨胀，从而带动液柱在毛细管上升；温度下降时，液体收缩，液柱下降。毛细管的极小内径能够放大体积微变，使得读数更加敏感和准确。

常用液体的选择

液体膨胀温度计所用的测温液体需具备以下主要特性：

1. 宽广的液态温度范围：在目标温度区间内不易发生凝固或沸腾，确保不同环境下均可正常使用。
2. 合适且稳定的膨胀系数：膨胀系数要适中且随温度变化保持稳定，这样液柱移动才能准确反映实际温度变化。
3. 优良的光学可见性：液体应具有良好的可视性（如银白色或颜色明显），便于读数，提高观察精度。
4. 化学性质稳定，安全性高：不易分解，不与玻璃发生反应，尽量低毒或无毒，避免因破损造成安全隐患。
5. 不易挥发且不易污染环境：挥发性低，破损后容易清理，对实验环境影响小。

实验室常见的测温液体主要有水银和酒精（通常为染色乙醇）：

• 水银：具备宽广且高温范围的液态区间、膨胀系数稳定、读数清晰和响应快等优点，是传统的高精度选择，但存在高毒性。
• 酒精：适合低温环境、无毒安全，即使破损也不会造成严重污染，但挥发性较高，长期使用液柱易断裂，精度略逊水银。

因此，实际选择时需结合测量范围、精度需求及安全性综合考虑。

水银温度计

• 优点：水银在常压下液态范围大（-38.87℃ 至 356.7℃），膨胀系数稳定且线性度好，表面银白色容易观察，热响应快。中国药典多将其作为高级过程控制或标准校准使用。
• 缺点：水银及其蒸气存在高毒性，操作及处置需极度谨慎。

酒精温度计

• 优点：以染色乙醇为液体，低温可至-80℃（更适合冷冻保存等低温环境）。酒精无毒，即使破损也不会造成严重环境或健康风险。
• 缺点：易挥发，长时间使用可能导致液柱断裂。膨胀系数不均匀，读数精度和响应速度也不及水银。

汞与有机液体温度计性能对比：选择时还应考虑量程、浸没方式、校准状态、毒性和破损处置要求。

在实验室的不同应用场景中，液体膨胀温度计的选择应根据实际需求加以区分。例如，在实验动物房等需要低温储存的环境中，为了降低毒害风险，建议优先采用染色酒精温度计；这种温度计不仅安全无毒，即使意外破损也不会对环境和人员造成严重危害。

对药品配制、PCR温度验证等高要求场景，应选量程和不确定度满足用途、且具有有效校准信息的参考温度计。传感器可以是铂电阻、热敏电阻或其他适合装置；不应仅因汞温度计读数传统而把它作为首选。

正确使用方法

虽然液体膨胀温度计结构简单，但精确测量要求操作规范：

1. 浸没要求：先确认温度计属于全浸式、部分浸式还是全没式，并按校准方式放置；玻璃泡不应碰到容器底部或侧壁。
2. 热平衡等待：等读数稳定后再记录，所需时间取决于介质、流动状态和温度计响应。
3. 避免视差：视线与液柱端部同高，并在温度计仍处于规定位置时读数。
4. 识别液柱端部：按仪器说明读取液柱顶端；不同结构的液柱外观可能不同，不宜套用液体量器的凹凸液面规则。
5. 维护与收纳：使用后按说明清洁和存放。含汞温度计破损时隔离现场并按本单位汞泄漏程序处置，不能使用吸尘器或普通扫帚。

液体膨胀温度计常用正确操作要点归纳

常见误差来源

液体膨胀温度计的误差来源多样，主要包括：

1. 制造因素：如刻度有误、毛细管粗细不均、玻璃泡体积不标准等，这些误差通常在出厂前已通过校准尽量消除，但用户如有高精度需求可在标准温点自行核查温度计的准确性。
2. 浸没深度误差：温度计分为全浸式、半浸式等，实际测量深度如与校准深度不符，则露出部分温度与玻璃泡处温度不一致，从而带来系统性误差。尤其在高温或宽量程使用时更为明显。
3. 环境影响：
   • 气压影响：沸点受大气压影响明显，高原地区沸点低于100℃，需参考同期气压修正温度指示结果。例如在昆明（海拔约1900米），水的沸点仅约93℃。
   • 玻璃热滞后：玻璃在高温后会体积微增，冷却后难以完全恢复，导致温度计读数轻微偏低。为消除此影响，新温度计使用前可在量程范围内做2-3次加热循环。

误差来源归纳：

总体来说，只要正确选择液体种类、规范操作并结合实验环境进行误差修正，液体膨胀温度计依然能满足绝大多数实验室日常温度测量的需求。

---

电阻温度计

随着电子技术的发展，电阻温度计已成为现代生物实验室自动化设备理想的温度传感器。相比传统液体膨胀温度计，电阻温度计可实现远程测量、数字化显示、自动记录与计算机控制等功能，显著提升了实验操作的便捷性和数据的准确性。

铂电阻（Pt100等）

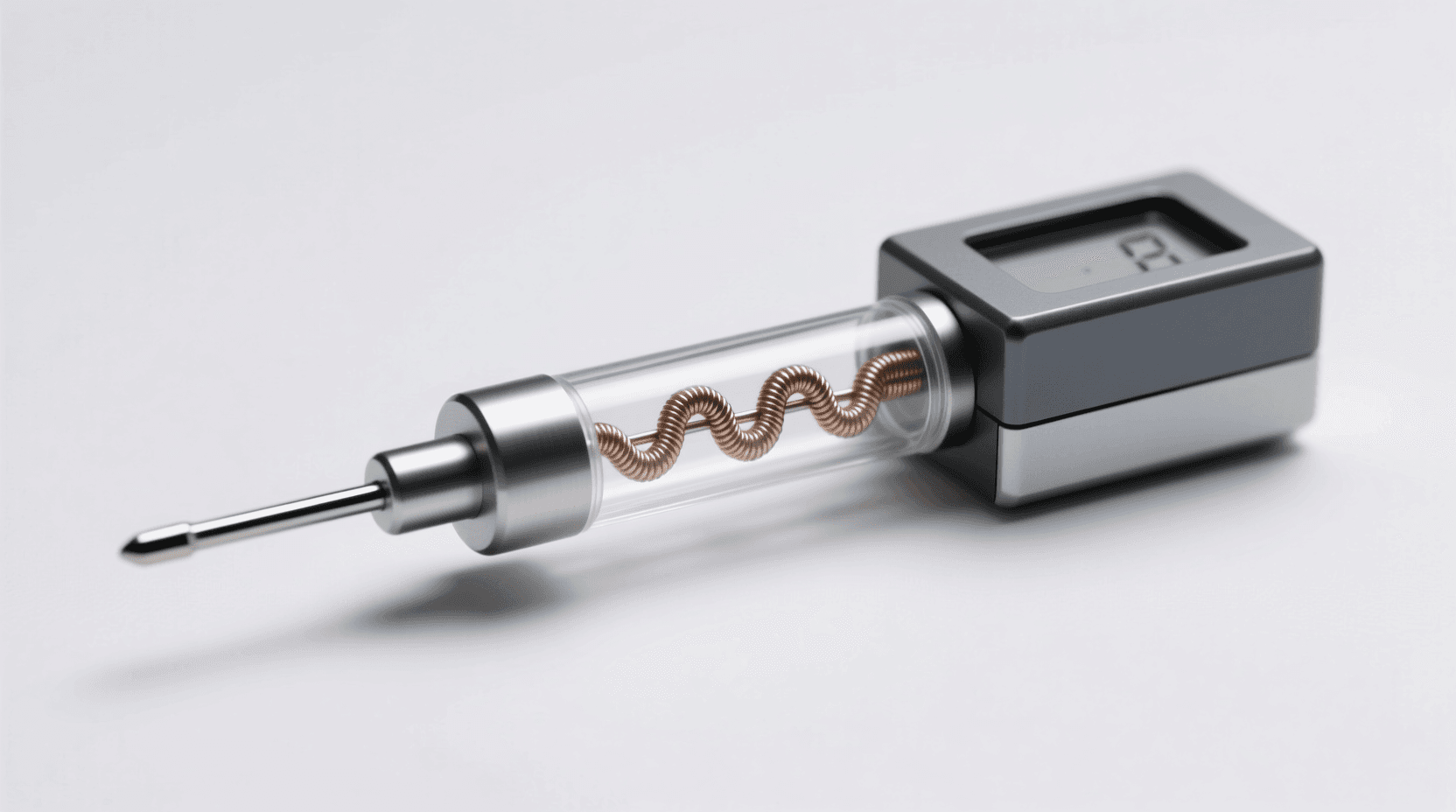

铂电阻温度计（Platinum Resistance Thermometer, PRT）因其高精度和优良的长期稳定性被广泛用于标准与高要求场合。铂这种贵金属具备良好的化学稳定性，电阻随温度变化表现出很好的可重复性。

常见型号及特性如下：

例如，Pt100 在0℃下电阻为$100~\Omega$，温度每升高1℃，电阻约增加$0.385~\Omega$。其电阻与温度之间的准确定义由 Callendar-Van Dusen 方程给出：

$$R(T) = R_0[1 + AT + BT^2 - 100CT^3 + CT^4]$$

其中 $T$ 为摄氏温度, $R_0$ 为0℃时电阻，$A,B,C$为常数，标准铂电阻的 $A = 3.9083 \times 10^{-3}/^\circ\mathrm{C}$。在C到C可近似认为电阻与温度呈线性关系，便于校准与测量。

铂电阻按照 IEC 60751 分为 Class AA / A / B 等精度等级（允差大致范围）：

生物实验室建议使用Class A及以上仪表，并定期送检与校准。例如用于培养箱、恒温水浴、冷链监控等。

热敏电阻（NTC/PTC）

热敏电阻（Thermistor）是一类半导体陶瓷电阻，对温度极为敏感。实验室通常使用NTC型（负温度系数，温度升高电阻下降），其灵敏度是铂电阻的数倍至十倍以上，能检测极微小的温度波动。

NTC热敏电阻的阻值-温度关系为：

$$R(T) = R_0 \exp\left[B \left(\frac{1}{T} - \frac{1}{T_0}\right)\right]$$

其中 $T$ 和 $T_0$ 以开尔文计，$B$ 值为材料常数（约 3000-5000K）。虽然该关系非线性，但在窄温区近似线性，宽温区则需查表或利用补偿电路。

热敏电阻优缺点对比如下：

优势	局限
灵敏度高 对温度变化极为敏感。	输出非线性 需补偿或校准。
响应快 体积小，热惯性低。	一致性较差 参数批次有差异。
低成本 材料便宜易量产。	长期易漂移 精度不及铂电阻。

例如，PCR仪、细胞培养箱常用NTC热敏电阻作为反馈元件，实现精准温度控制。

图示展示了NTC热敏电阻和Pt100铂电阻的温度特性差异（${25^\circ}$C处电阻分别为10 kΩ、0.11 kΩ，对比10℃变化灵敏度）：

在 $25^\circ$C 附近，NTC 热敏电阻每 10℃ 内的电阻变化接近 50%，而 Pt100 仅有约 4%，由此可见 NTC 对温度变化极为敏感。对于温度快速波动或需要灵敏响应的小范围变温场合，选用热敏电阻能更好地捕捉温度的细微变化，例如贴片温度监控或短时过程控制。

相比之下，铂电阻（如 Pt100）具有更高的线性度和出色的长期稳定性，其电阻随温度变化规律简单，便于校准和补偿，在高精度测量或长期监控应用中更为理想，例如工业自动化和实验室温度控制。因此，实际选型时应结合响应速度与精度需求进行权衡。

测量电路与引线补偿方法

电阻温度计需测量其电阻变化，最简单的方法是用恒流源通电，测量两端电压后用 $U=IR$ 计算。对于短距离和低精度测量，二线制即可，但当传感器距离远、精度要求高时，引线电阻会带来显著误差（如Pt100每升1℃仅增$0.385~\Omega$，而几米铜线可达$1~\Omega$）。

补偿方法对比如下：

• 三线制：利用电桥或算法补偿引线电阻，前提是各引线电阻足够接近，适合多数工业测温。
• 四线制：电流线与电压测量线分开，可显著减小引线电阻影响。最终不确定度仍受传感器等级、自热、测量电路、校准和热耦合影响，不能由“四线制”单独保证达到某个温度精度。

现代数字温度仪往往采用专用芯片（如MAX31865测铂电阻/ MAX6675测热电偶），内置高精度ADC和专用线性化/补偿算法，可直接以数字接口（SPI/I2C）输出温度，为自动监控与数据采集系统提供强大支持。

---

热电偶

热电偶是一类利用热电效应进行温度测量的传感器，具有测量范围广、响应速度快、结构坚固、价格适中等优点，被广泛应用于工业、高温灭菌、生物实验等场合。尽管常规生物实验室更常用铂电阻，但热电偶在高温应用、快速温度变化检测等方面仍具不可替代性。

原理简述

热电偶回路的电势取决于材料的塞贝克系数沿温度分布的积分。实际结果还会受导线均匀性、接点、冷端测量和补偿算法影响，因此不能只凭两端温差和金属名称获得准确温度。

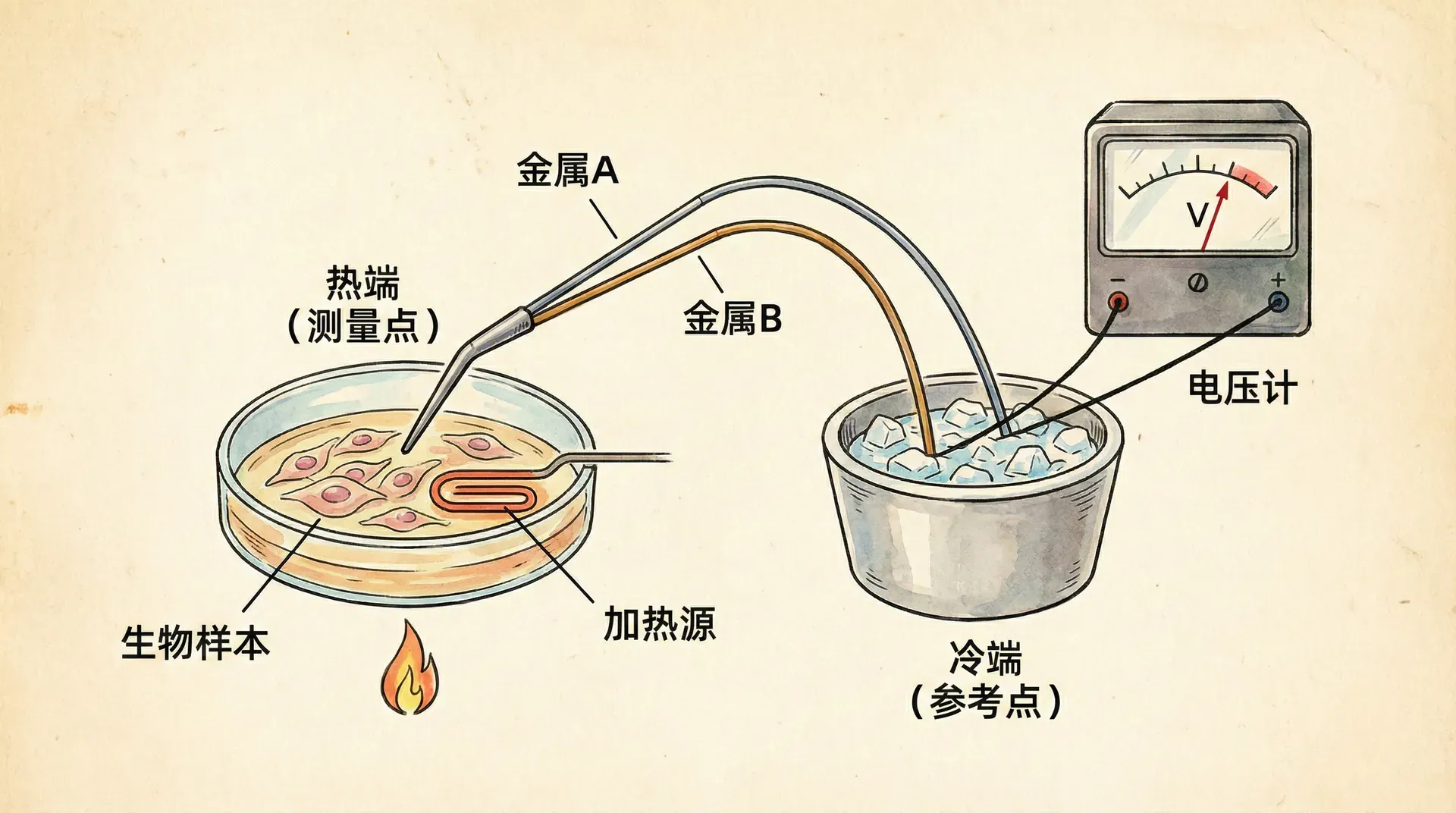

具体地，将A、B两种金属一端焊接形成“工作端”（热端，T），另一端形成“参考端”（冷端，T₀），两端温差产生的热电势 $E(T,T_0)$ 用于间接测量T。热电势与材料选择密切相关，用塞贝克系数S= dE/dT（单位μV/℃）来衡量灵敏度，优选系数大的金属组合可获得更强信号。

常见类型及应用场合

热电偶按照金属组合类型，分为K、T、J、E、S等常用型号。下表为部分类型的典型特性：

实例说明：

• 灭菌锅温度验证推荐K型热电偶，性价比和耐热性突出。
• 液氮储槽、低温冰箱可选T型热电偶，其铜导体在低温下也不易脆化，兼具机械可靠性。
• 高精度/高温校准（如1300℃及以上），使用S型（铂铑-铂），但成本高，仅限标准实验和特殊行业。

冷端补偿方法

热电偶输出电势反映工作端与参考端之间的温差，要得到工作端温度，必须知道参考端温度。冰点参考曾是建立已知参考端的常用方法，现代仪器通常用参考端温度传感器进行冷端补偿；补偿准确度、导线材料和接线端温差都会进入测量误差。

更常见的是冷端补偿：

• 原理：测量参考端实际温度 $T_0$，用补偿算法将热电偶输出修正为相对于 $0^\circ$C 冰点的电势。
• 技术实现：常见补偿元件包括铂电阻、NTC 热敏电阻等，数字温度计等现代仪器多集成自动冷端补偿（软件/硬件均可）。
• 示例流程：
  1. 采集热电偶信号 $E(T, T_0)$

各型号热电偶输出电势

图中为三种常见热电偶的热电势-温度曲线（冷端0℃）。可见J型输出电势最大，K型在121℃（压力蒸汽灭菌常用温度）输出约4.9mV，灵敏度在实际测量中足够且抗干扰能力较好。

正确使用与常见问题

在使用热电偶时需注意：

• 补偿导线问题
  热电偶信号极小（mV级），导线连接处如果用普通铜线，连接点本身也会组成一个新的热电偶，引入额外误差。因此如需延长必须用专用同型号补偿导线。颜色编码要分辨清楚，防止极性接反。

• 接点质量要求
  热端二金属点应牢固焊接或压接，保证低接触电阻；氧化、虚焊或局部腐蚀都会导致测量不稳定，甚至信号丢失。高温用后建议定期校验。

• 抗干扰措施
  由于信号弱、易受拾取噪声影响，热电偶导线布线应尽量避开大功率电气设备和强磁场。建议采用屏蔽双绞线，屏蔽层在仪表一侧接地。必要时可用金属软管进一步保护。

• 响应速度选择
  裸丝热电偶响应时间＜1s，适合快速过程测量；带保护套或厚封装型响应慢，适合耐用但非瞬态场合。选型需权衡速度和结构强度。

实际操作小结：

通过掌握上述原则，无论是在日常实验操作还是复杂的高温工艺流程中，均可充分发挥热电偶的测量优势，确保获得稳定、准确且可重复的温度数据。同时，合理选型与科学维护还能有效延长传感器使用寿命，降低故障率，为实验和生产过程中的温度控制提供坚实的技术保障。

---

总结

温度测量在生物、化工、材料等领域具有广泛应用，其准确性直接影响实验和生产的质量控制。实际操作时，除了关注仪器本身性能，还需注重环境因素、维护规范以及人员操作习惯等多方面协同。选择合适的温度测量方法与仪表，需根据具体应用场景、测量范围、期望精度和工作条件综合考量。例如，自动化生产环境更适合配备数字显示与远程监控系统，而基础实验室测量则可灵活采用多种传感元件以实现互补。

在后续技术提升中，可以关注高灵敏度传感材料、新型接口协议以及智能化数据校验和自动报警等功能的集成，以进一步提升测量可靠性和操作便捷性。温度技术正与数字化、智能化趋势深度融合，为高标准实验和现代工业提供更优质的支撑。
