物理学与现代科技

半导体芯片让计算机从整个房间缩小到一枚指甲盖，掀起了现代信息革命，使得手机、电脑、智能设备走入千家万户。激光技术的诞生，不仅推动了光纤通信、光盘存储，更让医生能在不出血的条件下进行精密手术，大幅提升医疗的安全性和准确性。光纤把世界各地的信号以近乎光速传递，使互联网、高清视频和全球通信成为现实；而人工智能则集各种前沿技术于一身，将数据处理、自动识别和复杂决策能力提升到新的高度，极大地改变了我们的生产和生活方式。

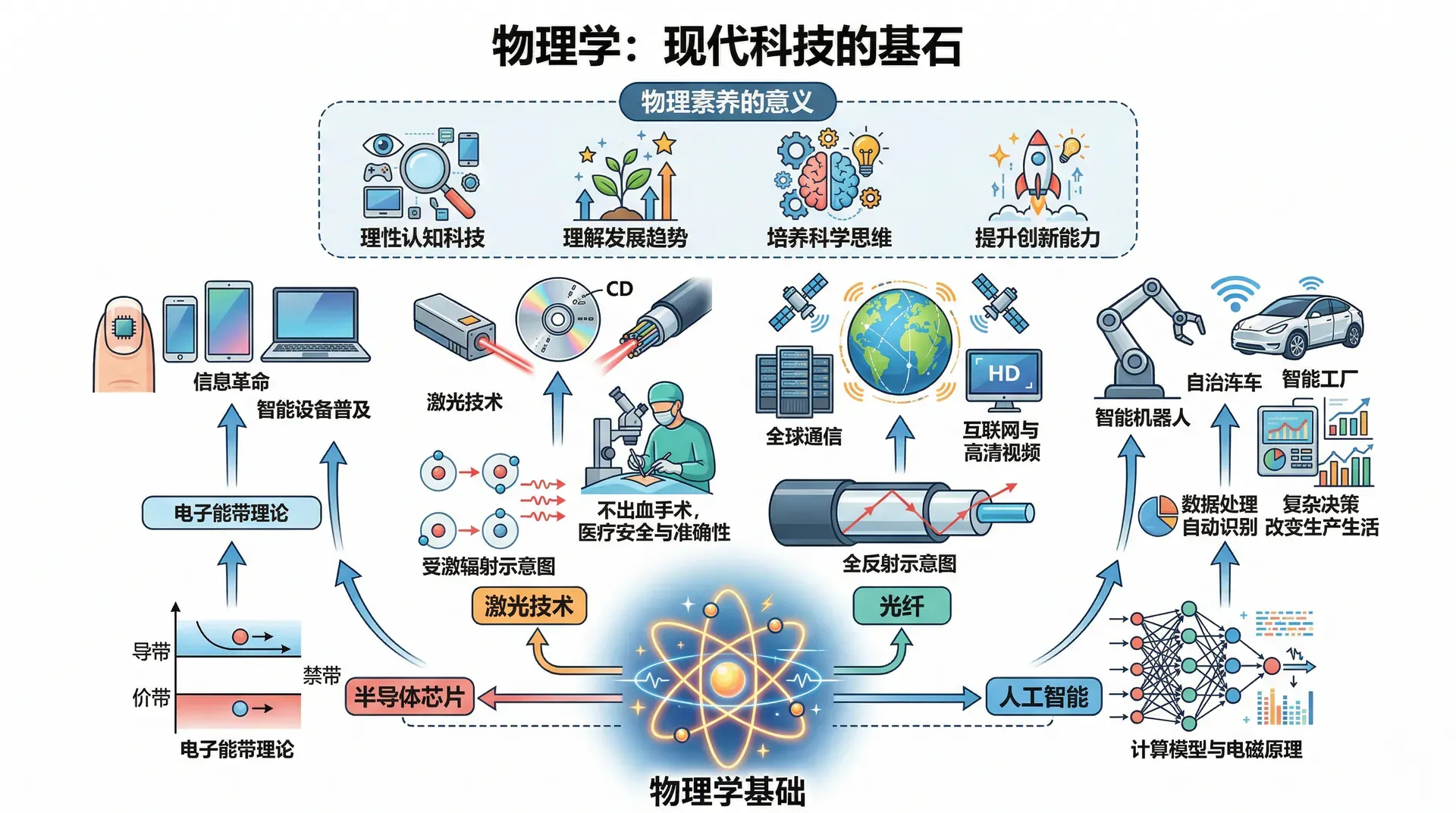

所有这些令人惊叹的现代科技，并非凭空出现，它们背后都蕴藏着深刻的物理原理，如半导体中的电子能带理论、激光的受激辐射机制、光纤中的全反射现象，以及人工智能所用的计算模型、电磁原理等。正是物理学对微观世界的探索和对能量、信息传递规律的揭示，才为这些技术的实现提供了基础。

掌握这些科技背后的物理知识，能够让我们更加理性地认识和评价身边的电子产品、医疗仪器、通信工具；还能帮助我们理解科技发展的趋势和未来方向。更重要的是，打下扎实的物理基础，对于今后深入学习人工智能、材料科学、电子工程等现代高新技术领域必不可少。不仅如此，物理素养还能培养我们的科学思维与创新能力，使我们能够在信息爆炸和技术快速更迭的时代，做出更加理智和有远见的选择。

---

半导体与芯片技术

自然界中的材料按导电能力可以分为三类。金属（如铜、铝）导电能力极强，称为导体；橡胶、陶瓷等几乎不能导电，称为绝缘体；硅（Si）和锗（Ge）等材料的导电能力介于两者之间，而且对温度、光照和掺入的杂质非常敏感，称为半导体。

纯净的半导体导电能力较弱。在实际应用中，工程师会向纯硅中掺入极微量的特定杂质来改变其导电性，这个过程叫掺杂。掺入五价元素（如磷）后，硅中多出自由电子，形成N型半导体（N源于Negative，表示多余的是负电荷）；掺入三价元素（如硼）后，硅中出现“空穴”（等效为正电荷载体），形成P型半导体（P源于Positive）。

将P型与N型半导体紧密结合，交界处形成PN结。PN结最重要的特性是单向导电性：电流可以从P区流向N区（正向导通），反向则被截止。这正是二极管的工作原理。二极管是整流电路、发光器件（LED）和光伏电池的核心元件。

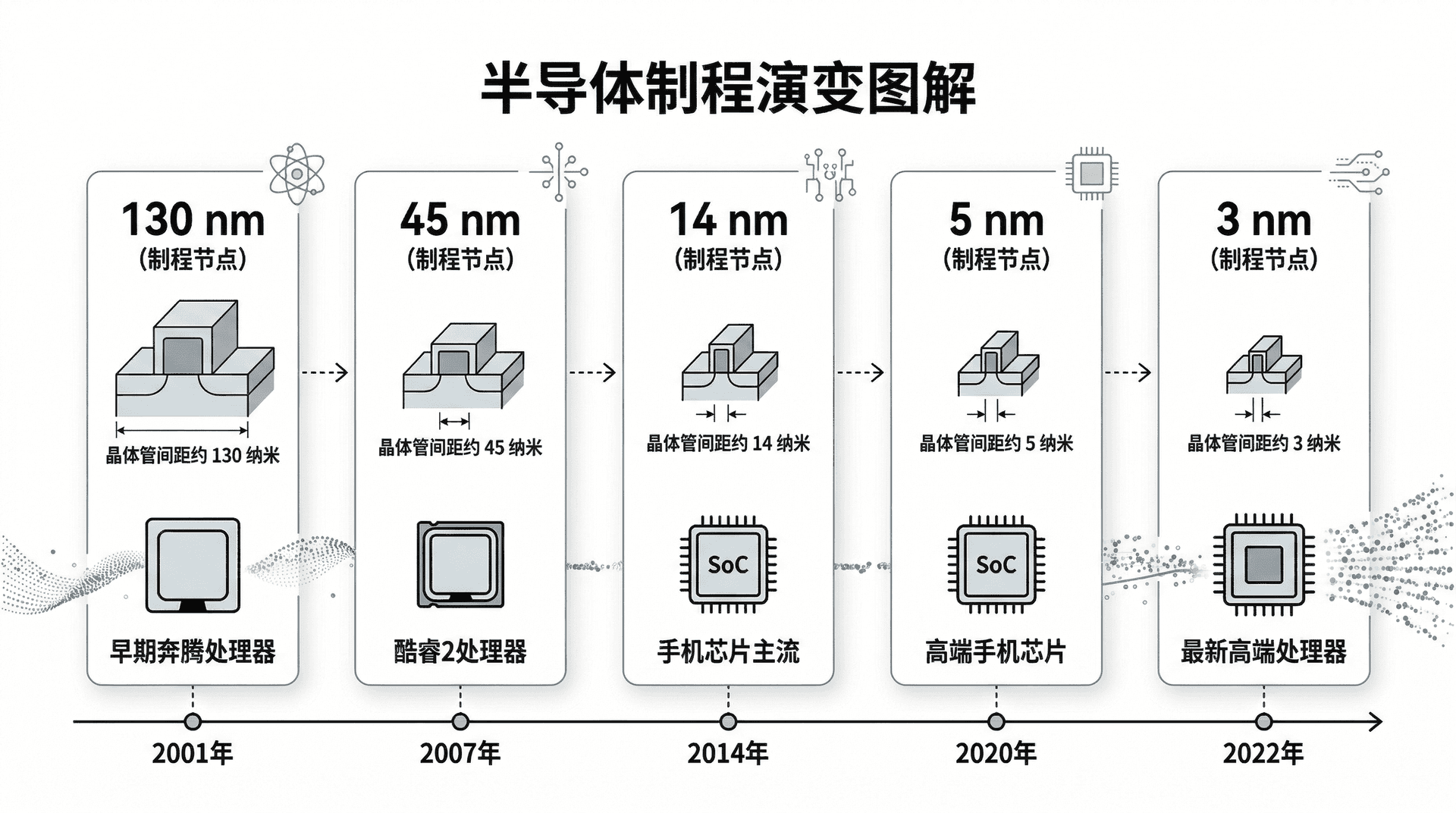

三层半导体（N-P-N 或 P-N-P）构成三极管，具有电流放大的作用：基极上微弱的信号电流，能够控制集电极上较大的电流，实现信号放大。集成电路（芯片） 将数以亿计的三极管、二极管、电阻等元件集成在一片面积仅几平方厘米的硅片上。

例1 某芯片面积约为 $1\,\text{cm}^2$，集成了约 $1.5 \times 10^{10}$ 个晶体管，若晶体管排成正方形阵列，求相邻晶体管之间的平均间距。

芯片面积 $S = 1\,\text{cm}^2 = 1 \times 10^{-4}\,\text{m}^2$，设相邻间距为 $d$，则：

$d = \sqrt{\frac{S}{n}} = \sqrt{\frac{1 \times 10^{-4}}{1.5 \times 10^{10}}} = \sqrt{6.67 \times 10^{-15}} \approx 8.2 \times 10^{-8}\,\text{m} = 82\,\text{nm}$

相邻晶体管间距不足百纳米，仅为人类头发直径的千分之一。

例2 某光敏电阻在黑暗中阻值为 $1\,\text{M}\Omega$（即 $10^6\,\Omega$），在强光照射下降为 $1\,\text{k}\Omega$（即 $10^3\,\Omega$）。若接在电压 的电路中，求两种状态下的电流。

黑暗中：

$I_1 = \frac{U}{R_1} = \frac{5}{10^6} = 5 \times 10^{-6}\,\text{A} = 5\,\mu\text{A}$

强光下：

$I_2 = \frac{U}{R_2} = \frac{5}{10^3} = 5 \times 10^{-3}\,\text{A} = 5\,\text{mA}$

光照前后电流相差1000倍，光敏传感器正是利用这一特性感知光线强弱。

---

激光的产生与应用

普通光源（白炽灯、荧光灯）发出的光包含多种颜色，向四面八方发散，能量分散。激光（Laser，即“受激辐射光放大”）则完全不同——它的频率极纯、方向性极强、亮度极高，是一种高度有序的光。

激光产生的核心机制是受激辐射：处于高能态的原子受到特定光子触发后，会释放出与触发光子频率、方向、相位完全相同的新光子。这一过程在激光器的光学谐振腔中被反复放大，最终输出高亮度的激光束。激光器的三大组成要素是：增益介质（如红宝石晶体、气体、半导体）、泵浦能源（给原子注入能量）和光学谐振腔（反复放大光信号）。

不同种类的激光波长和用途各有侧重：

例3 某激光笔发出绿色激光，波长为 $\lambda = 532\,\text{nm}$，已知光速 $c = 3 \times 10^8\,\text{m/s}$，求该激光的频率。

$f = \frac{c}{\lambda} = \frac{3 \times 10^8}{532 \times 10^{-9}} = \frac{3 \times 10^8}{5.32 \times 10^{-7}} \approx 5.64 \times 10^{14}\,\text{Hz}$

这一频率处于可见光绿光频段，人眼对该频率的光最为敏感。

例4 激光测距仪向某建筑物发射激光脉冲，经过 $t = 2 \times 10^{-5}\,\text{s}$ 后接收到反射信号，已知光速 $c = 3 \times 10^8\,\text{m/s}$，求建筑物与测距仪的距离。

激光往返总路程：

$s = ct = 3 \times 10^8 \times 2 \times 10^{-5} = 6000\,\text{m}$

单程距离：

$d = \frac{s}{2} = 3000\,\text{m} = 3\,\text{km}$

激光在工业和医学中的应用极为广泛：高功率CO₂激光可切割厚钢板，精度达 $0.1\,\text{mm}$；医学上用激光进行近视眼矫正，精确削除角膜以改变其曲率；超市收银台的条形码扫描仪利用低功率激光读取商品信息；激光还是光纤通信中的信号载体，将信息以光速在光纤中传输。

---

光导纤维与光通信

当光从一种介质（如玻璃）射向折射率较小的介质（如空气）时，折射角会大于入射角。随着入射角逐渐增大，折射角也增大；当折射角达到 $90°$ 时，折射光线沿界面方向传播，此时对应的入射角称为临界角 $\theta_c$；若入射角继续增大超过临界角，折射光线完全消失，所有光都反射回原来的介质，这种现象称为全反射（又称全内反射）。

临界角满足以下关系：

$\sin\theta_c = \frac{n_2}{n_1}$

其中 $n_1$ 是光密介质（折射率较大的一侧，如玻璃）的折射率，$n_2$ 是光疏介质（如空气）的折射率。以折射率 $n_1 = 1.5$ 的普通玻璃为例：

$\sin\theta_c = \frac{1}{1.5} \approx 0.67,\quad \theta_c \approx 42°$

光导纤维（光纤）正是利用全反射原理制成的。一根光纤由两层同轴结构组成：中心的纤芯（折射率较大的石英玻璃）和外层的包层（折射率略小的玻璃）。光在纤芯中以大于临界角的角度入射到纤芯与包层的界面时，发生全反射，光在纤芯内不断“弹射”前行，几乎不损耗地传输到另一端。

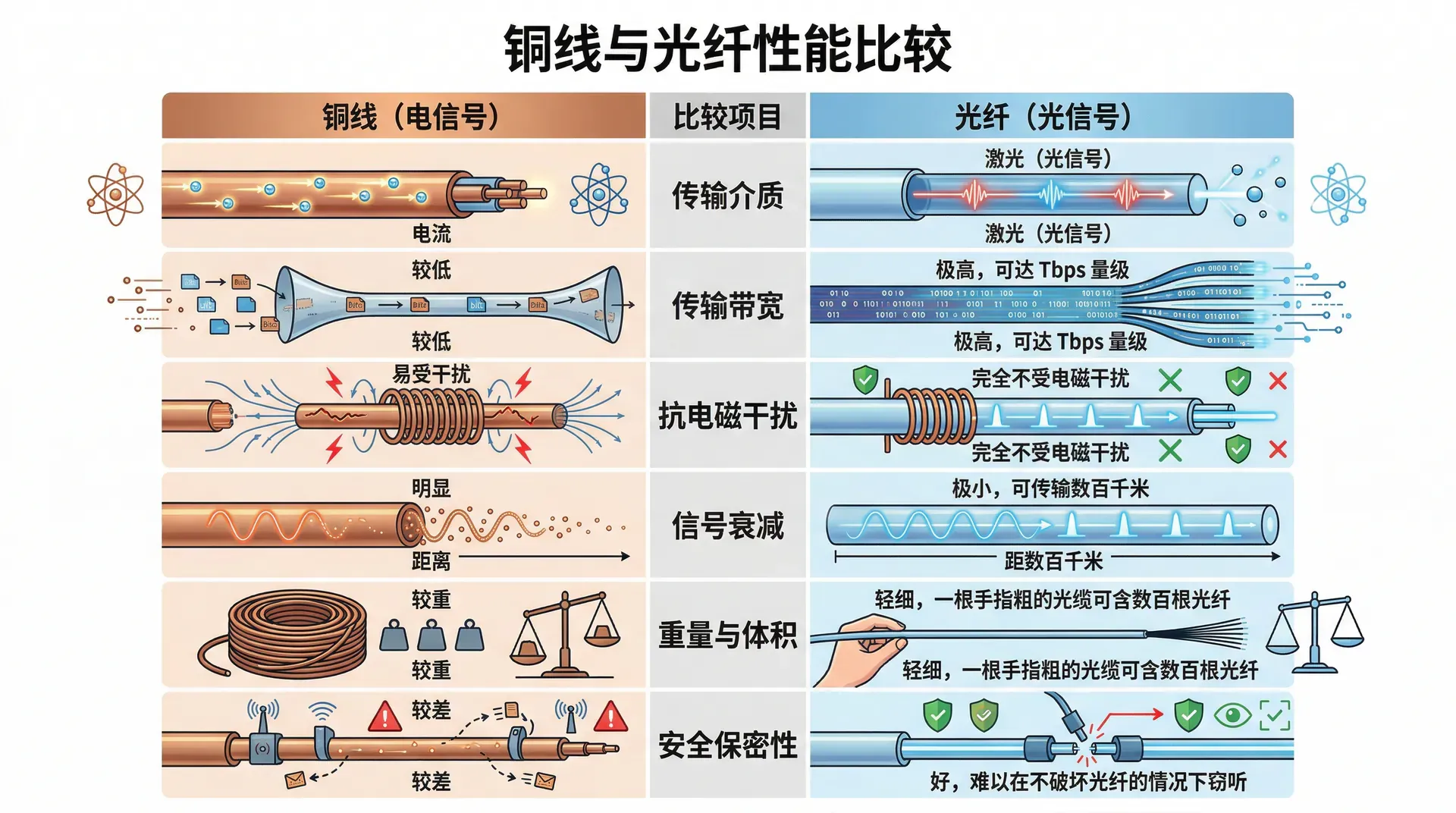

光纤通信与传统铜线通信的对比：

光纤通信系统的基本流程为：信息（文字、图像、视频）→ 电信号 → 激光调制为光信号 → 光在光纤中传输 → 光电转换 → 还原为电信号 → 信息输出。

例5 光在某光纤纤芯中的传播速度为 $v = 2 \times 10^8\,\text{m/s}$。从北京到上海的光纤长度约为 $1800\,\text{km}$，求光信号从北京传到上海所需的时间。

$t = \frac{s}{v} = \frac{1800 \times 10^3}{2 \times 10^8} = \frac{1.8 \times 10^6}{2 \times 10^8} = 9 \times 10^{-3}\,\text{s} = 9\,\text{ms}$

光信号仅需 $9\,\text{ms}$（约千分之九秒）即可完成北京到上海的传输，这是现代互联网响应如此迅速的物理基础。

例6 某光纤的折射率为 $n = \dfrac{5}{3}$，求光从该光纤纤芯射向包层（折射率近似为1）时，全反射的临界角。

$\sin\theta_c = \frac{n_{\text{包层}}}{n_{\text{纤芯}}} = \frac{1}{\dfrac{5}{3}} = \frac{3}{5} = 0.6$

由于 $\sin 37° = 0.6$，所以临界角 $\theta_c = 37°$。当光在纤芯中的入射角大于 $37°$ 时，均会发生全反射，光线沿纤芯传播而不逸出。

---

人工智能与物理学的联系

人工智能（AI）的每一层运行都依赖物理学的支撑。从感知世界的传感器，到执行亿亿次运算的芯片，再到高速传递数据的光纤网络，没有一项脱离物理原理。

传感器是AI感知外部世界的核心器件。摄像头中的图像传感器（CMOS）利用光电效应，将光信号转换为电信号；麦克风利用电磁感应原理，将声波信号转换为电压信号；温湿度传感器利用半导体热敏特性，输出对应的电压。

AI运算的核心是芯片。AI训练通常使用GPU（图形处理器）或专用AI加速芯片，其中集成了数百亿个晶体管，能同时进行大量并行浮点运算。这些芯片全部基于半导体PN结原理设计。

GPS定位系统是物理学与现代技术结合的典范。GPS卫星与地面接收器之间通过电磁波传递精确的时间信号，接收器计算信号传播时间来推算距离，从而实现定位。由于GPS卫星以约 $4\,\text{km/s}$ 的速度高速运行，狭义相对论和广义相对论的效应不可忽略——若不加以修正，GPS系统每天产生的累积误差将超过 $10\,\text{km}$，完全失去实用价值。

---

练习题

选择题

第1题 关于半导体和芯片，下列说法正确的是（　　）

A. N型半导体是通过向纯硅中掺入三价元素（如硼）得到的

B. PN结具有单向导电性，是二极管工作的物理基础

C. 半导体的导电性不受温度影响，与金属相同

D. 集成电路（芯片）是用纯金属材料制造的

第2题 激光与普通灯光相比，最突出的特点是（　　）

A. 激光只能在真空中传播，不能在介质中传播

B. 激光具有单色性好、方向性强、亮度极高的特点

C. 激光是纵波，而普通光是横波

D. 激光的频率与普通光的频率完全相同

第3题 光从玻璃（光密介质）射向空气（光疏介质），下列说法正确的是（　　）

A. 无论入射角多大，都不会发生全反射

B. 光从空气射入玻璃时同样会发生全反射

C. 当入射角大于临界角时，折射光消失，光全部反射回玻璃中

D. 临界角越大，说明玻璃的折射率越大

第4题 关于光纤通信，下列说法正确的是（　　）

A. 光纤中传输的是无线电波

B. 光纤通信利用的是光的折射，使光线在纤芯与包层界面处不断折射前进

C. 光纤通信利用的是全反射原理，光在纤芯内反复全反射传输

D. 光纤的纤芯折射率比包层的折射率小

计算题

第5题 某光纤的折射率为 $n = \dfrac{5}{3}$，真空中光速 $c = 3 \times 10^8\,\text{m/s}$。（1）求光在该光纤纤芯中的传播速度；（2）求光从纤芯射向包层（折射率为1）时发生全反射的临界角；（3）若用这种光纤铺设一条 的海底光缆，求信号从一端传到另一端所需的时间。

第6题 某激光测距仪向远处目标发射激光脉冲，经过 $t = 3 \times 10^{-5}\,\text{s}$ 后接收到反射信号，已知光速 $c = 3 \times 10^8\,\text{m/s}$。（1）求目标与测距仪的距离；（2）该激光的波长为 ，求该激光的频率；（3）若要使测距精度达到 ，时间测量的精度至少需要达到多少秒？
