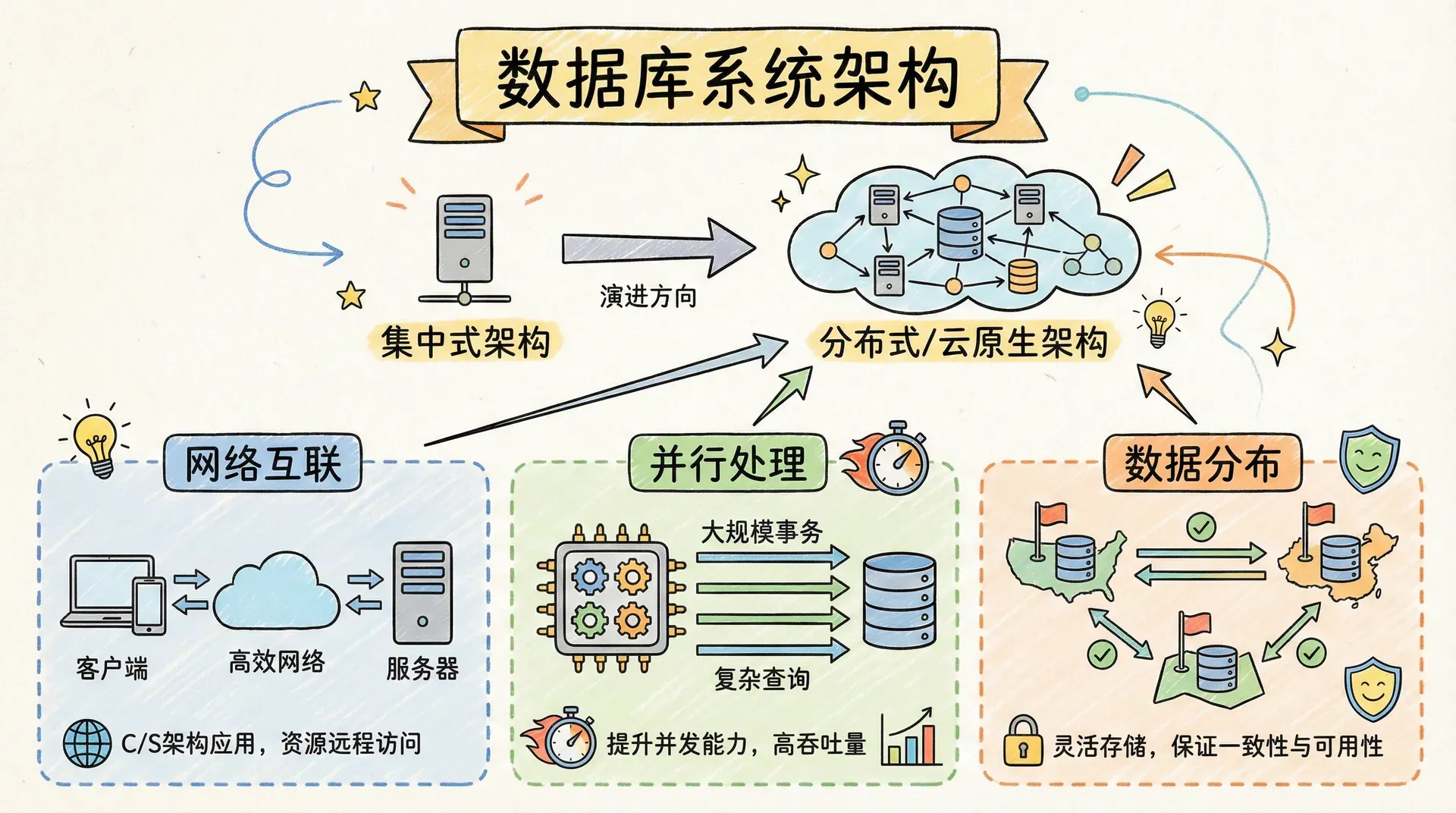

数据库系统架构

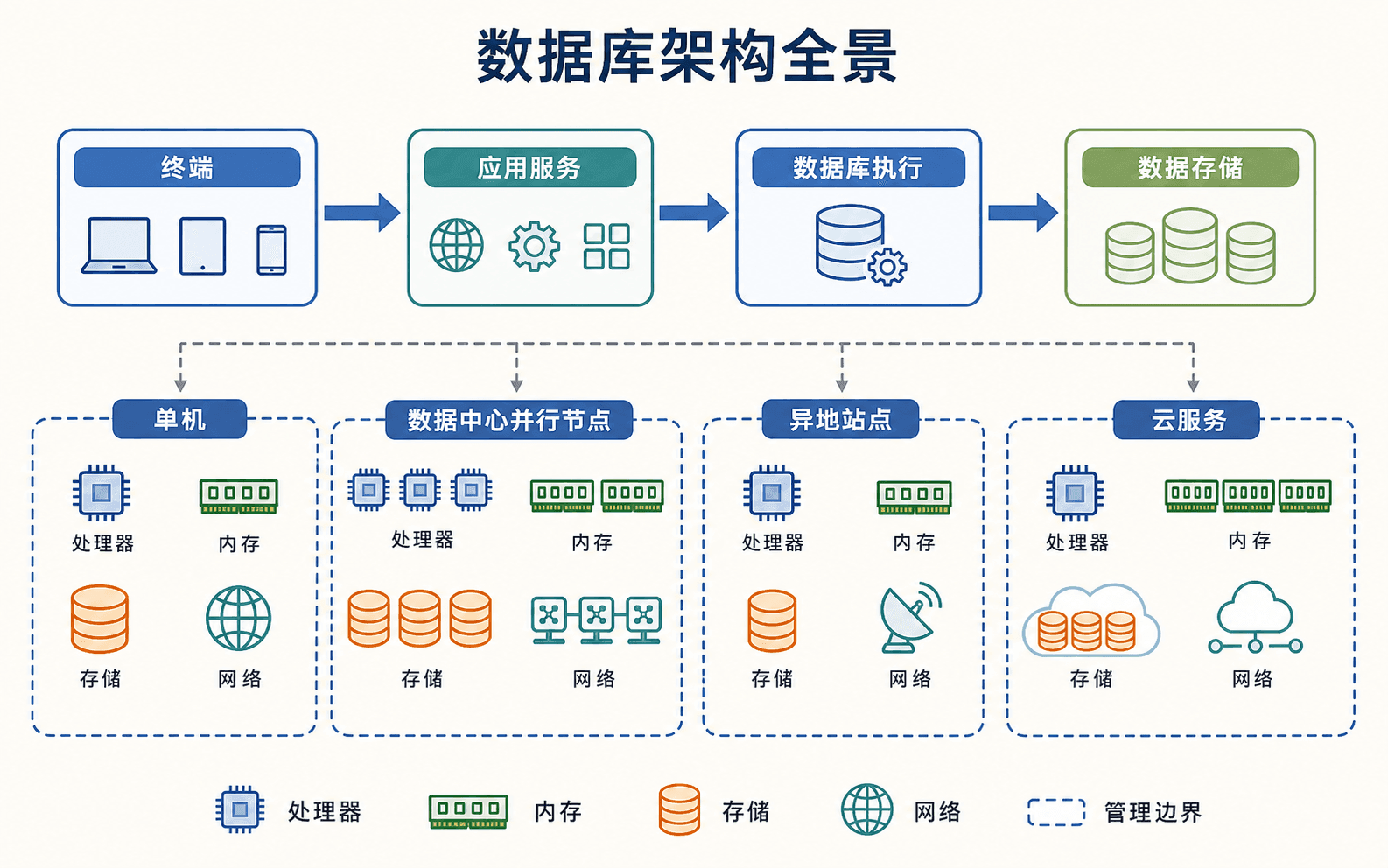

数据库系统架构的设计与实现高度依赖于底层计算机系统的发展，尤其是在网络通信能力、并行计算能力以及数据分布机制方面的技术进步。随着IT基础设施的不断演化，数据库系统的体系结构也经历了由早期的集中式架构向高度可扩展、弹性和自治的分布式乃至云原生架构的转变。 当前数据库系统架构的演进主要受以下三大技术驱动因素影响：

• 网络互联 ：网络技术的发展推动了计算资源的分布和远程访问能力的提升，实现了计算任务在客户端与服务器间的高效分配。这一趋势直接促成了客户端-服务器（C/S）架构的广泛应用，使各类数据库服务能够横跨多个物理节点协同运行。
• 并行处理 ：多核处理器、分布式并行计算框架等技术提升了数据库系统的并发处理能力。数据库能够同时处理大规模事务和复杂查询，极大提高了系统整体吞吐量和响应性能，成为支持现代企业级应用和分析型场景的核心底座。
• 数据分布 ：分布式数据存储与数据复制技术的发展，使得数据能够根据业务需求灵活存储在不同的物理位置，在保证数据一致性和可用性的基础上，显著优化了数据访问的局部性和容错能力。

---

集中式和客户端-服务器架构

集中式数据库系统运行在单台计算机上，不与其他计算机系统交互。这种系统可以是个人电脑上的单用户数据库，也可以是运行在高端服务器上的高性能数据库系统。

以一家小型会计事务所为例，他们可能使用一台服务器来存储所有客户的财务数据。所有会计师都通过终端连接到这台中央服务器，所有的数据处理、存储和管理都在这一台机器上完成。这就是典型的集中式架构。 现代计算机系统通常包含一个或多个处理器，以及通过公共总线连接的多个设备控制器，这些设备控制器负责管理磁盘驱动器、音频设备或视频显示器等。处理器拥有本地缓存内存来存储部分内存数据的副本，以加快数据访问速度。

我们可以将计算机的使用方式分为两类：单用户系统和多用户系统。

单用户系统通常是个人计算机或工作站，一般只有一个处理器和一两个硬盘，同时只有一个人在使用。这类系统上的数据库通常不需要复杂的并发控制机制，因为只有一个用户在进行更新操作。崩溃恢复功能也相对简单，可能只是在更新前简单地备份数据库。

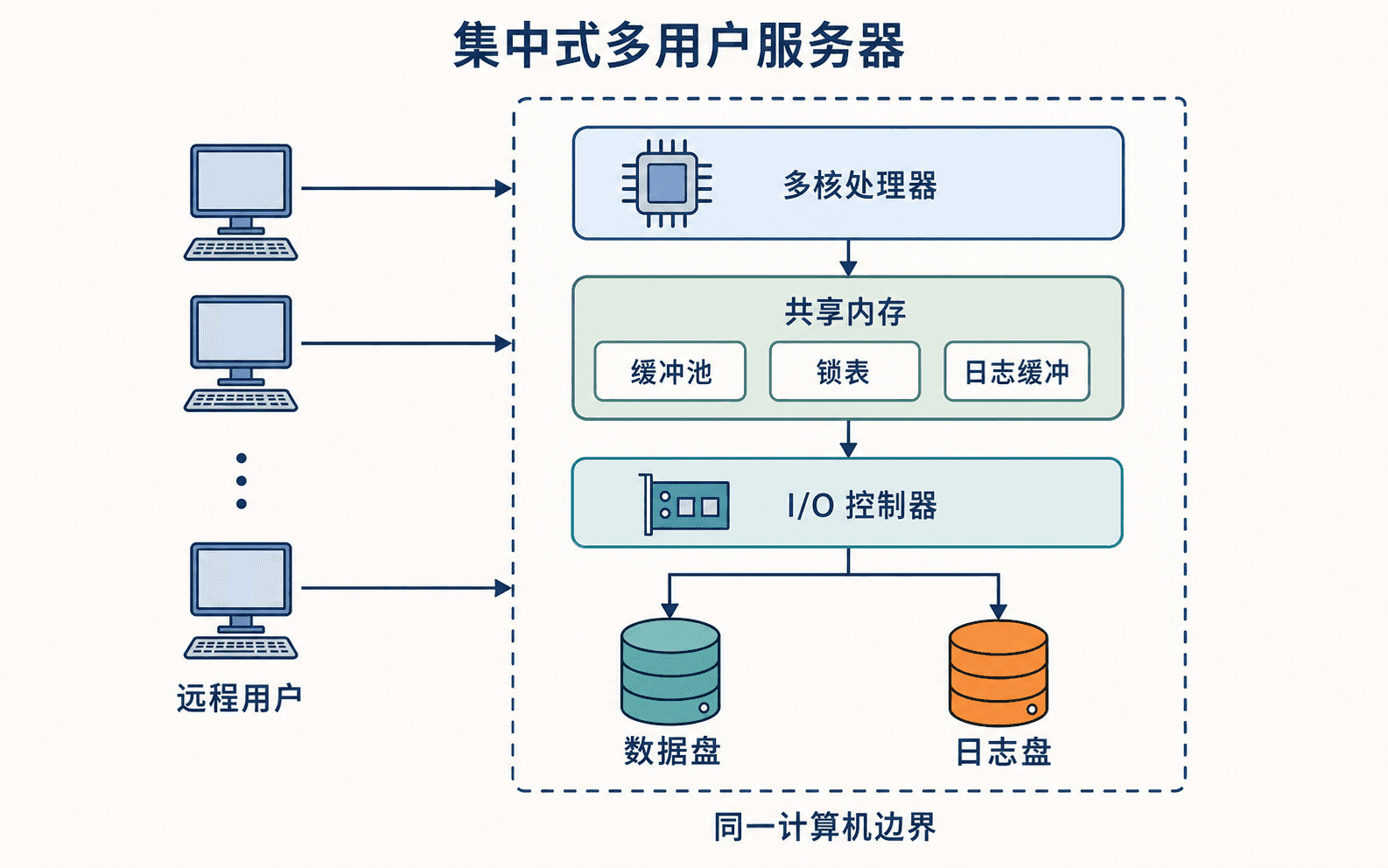

多用户系统拥有更多的磁盘和内存，可能有多个处理器，为大量远程连接的用户提供服务。这类系统需要完整的事务处理功能，包括并发控制、崩溃恢复和完整的SQL支持。

客户端-服务器系统的兴起

随着个人计算机性能的提升和成本的降低，计算架构发生了重大转变。个人计算机取代了连接到集中式系统的终端，承担起了用户界面的功能。这种变化催生了客户端-服务器架构。

以一家连锁咖啡店的订单系统为例，每个门店的收银机（客户端）负责显示菜单、处理顾客点单和打印收据等前端功能，而总部的服务器（服务端）负责存储商品信息、处理支付、管理库存等后端功能。

数据库系统的功能可以大致分为前端和后端两部分：

后端管理访问结构、查询评估和优化、并发控制以及恢复功能。这就像咖啡店的后厨，负责制作咖啡、管理原料库存、确保食品安全等核心业务。

前端包括SQL用户界面、表单界面、报表生成工具以及数据挖掘和分析工具。这就像咖啡店的前台，负责接待顾客、展示菜单、处理订单等与用户直接交互的功能。

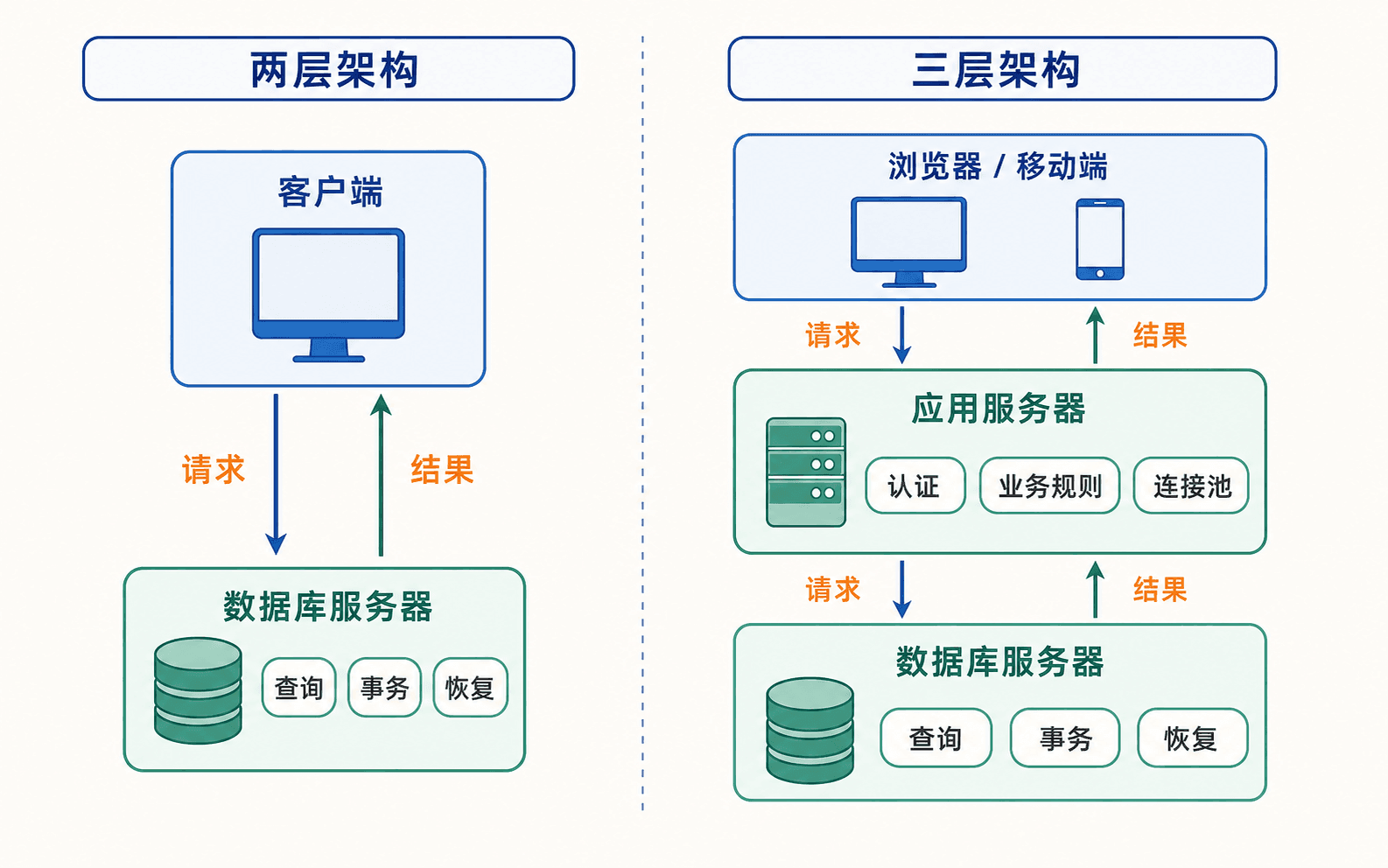

对于需要处理大量用户的应用系统，通常采用三层架构。在这种架构中，Web浏览器作为前端，应用服务器作为中间层，数据库服务器作为后端。应用服务器实际上充当了数据库服务器的客户端角色。

比如一个在线购物网站，用户的浏览器显示商品页面（前端），Web应用服务器处理业务逻辑如购物车计算、用户认证等（中间层），数据库服务器存储商品信息、用户数据和订单记录（后端）。

---

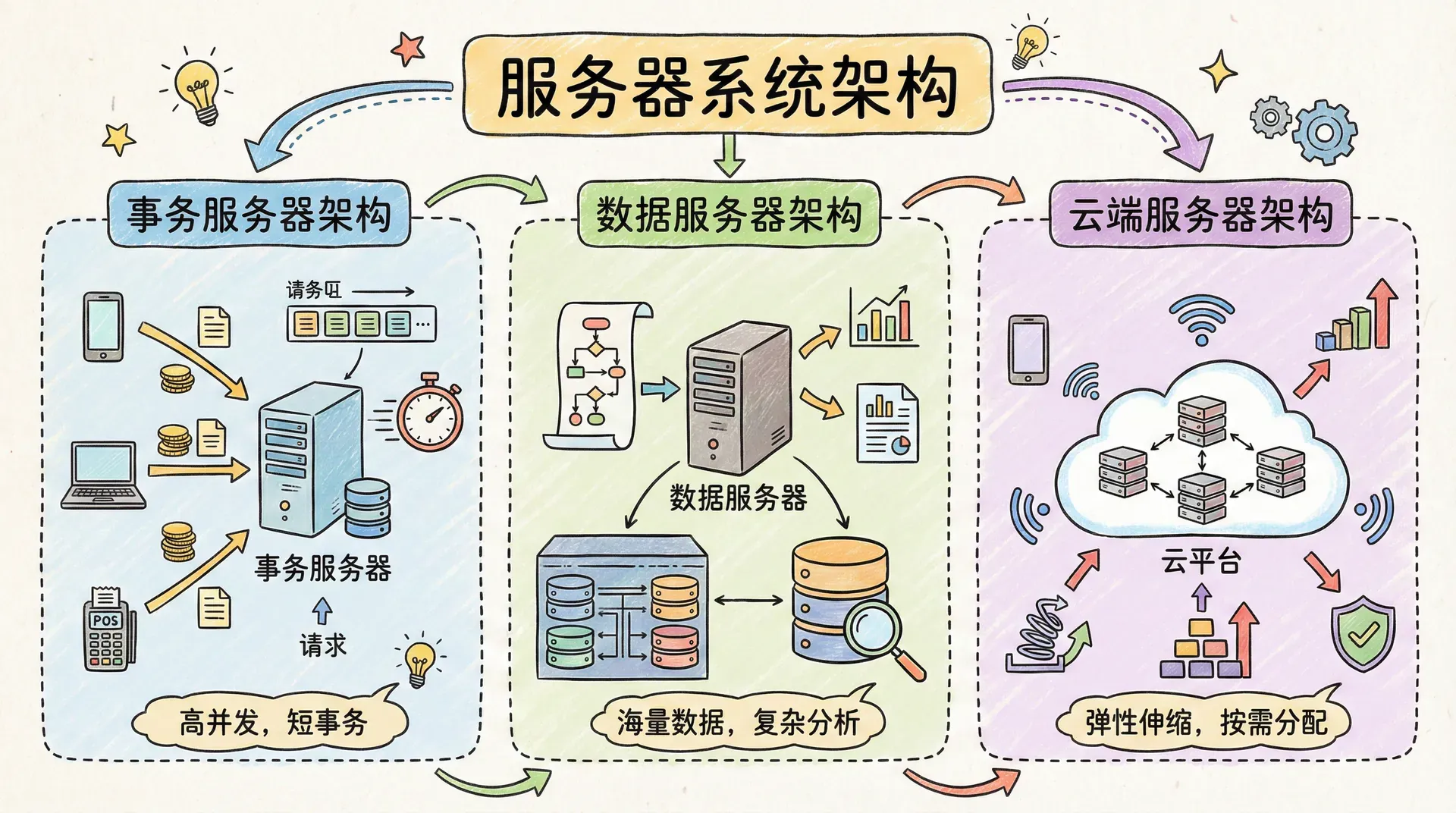

服务器系统架构

服务器系统可以大致分为两大类：事务服务器和数据服务器。选择哪种架构主要取决于应用的特点和性能需求。

事务服务器架构

事务服务器也称为查询服务器，为客户端提供一个接口，客户端可以发送执行请求，服务器执行这些请求并将结果返回给客户端。

以网上银行系统为例，当你在手机上进行转账操作时，手机APP（客户端）将转账请求发送给银行的服务器，服务器执行转账事务（包括检查余额、扣除金额、增加目标账户金额等），然后将操作结果返回给你的手机APP。

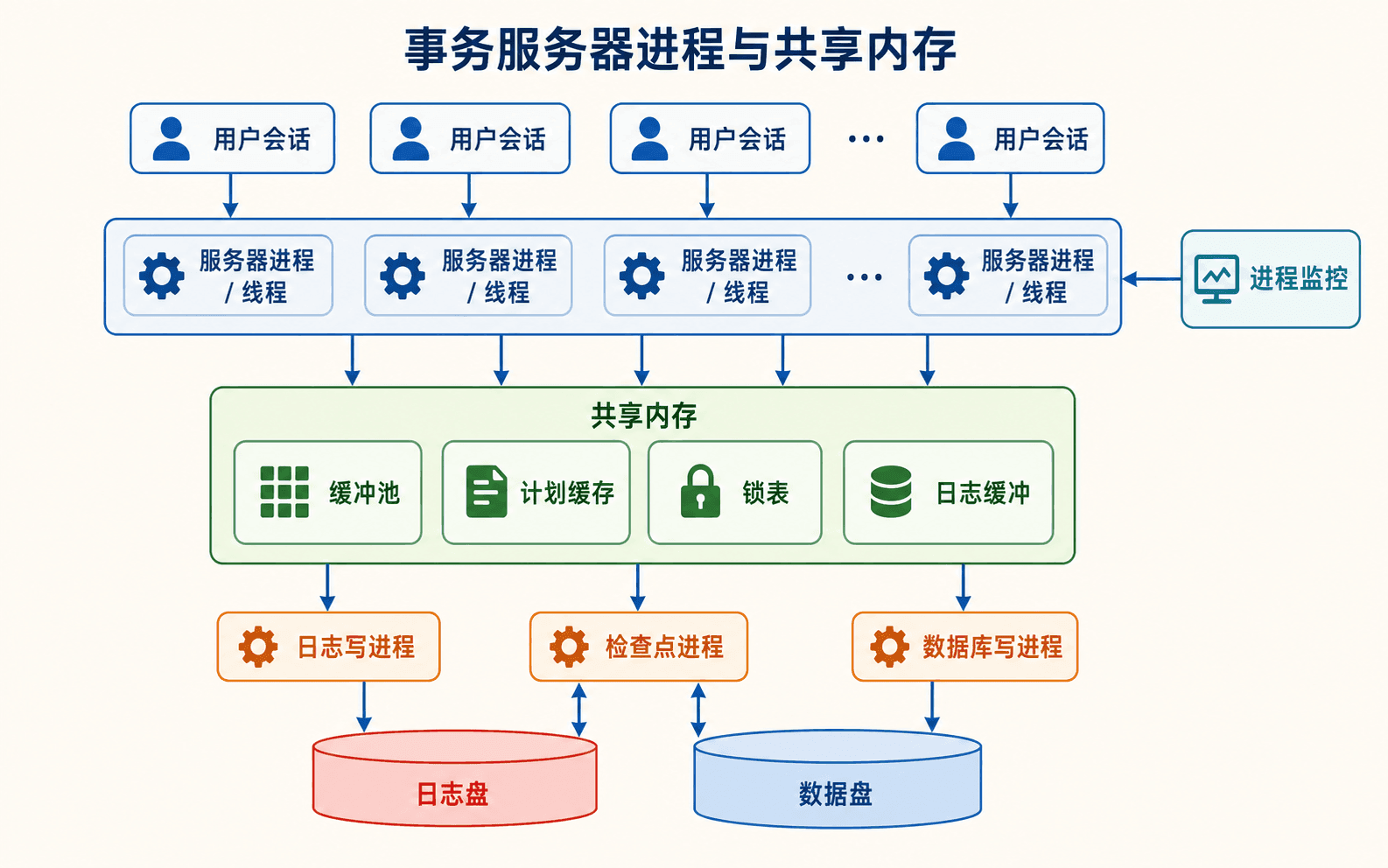

典型的事务服务器系统包含多个进程，它们通过共享内存访问数据：

服务器进程负责接收并解析用户提交的数据库请求，调度和执行相应的查询或更新操作，并将执行结果返回客户端。该进程支持多用户并发访问，通常实现为多进程或多线程结构，以充分利用系统资源和提升响应能力。

锁管理进程专门负责并发控制，实现锁的分配与回收、并进行死锁检测与恢复。通过精细的锁粒度管理，有效防止数据竞争条件，保障事务的隔离性和一致性。

数据库写进程负责周期性地将已修改（脏页）的缓冲区数据异步刷新回磁盘，确保数据的持久性和缓冲池的可用空间。该机制可降低高峰期I/O压力，提高整体系统吞吐量。

日志写进程负责将事务产生的日志缓冲区内容及时写入到持久化存储介质，以确保事务的持久性（Durability）和系统故障恢复能力，满足数据库ACID特性中的持久性要求。

数据服务器架构

数据服务器体系结构允许客户端针对文件或页面等数据单元实现直接的读写与更新操作。该模式通常应用于局域网环境下，客户端具备较高的计算能力、并承担大量本地计算任务的场景。

例如，在设计类企业中，设计师的工作站（客户端）配备高性能CPU与GPU，主要用于本地密集型图形处理，而后端文件服务器仅负责大型设计文件的集中存储与访问。用户可将所需文件从服务器下载至本地编辑，编辑完成后再同步回服务器。

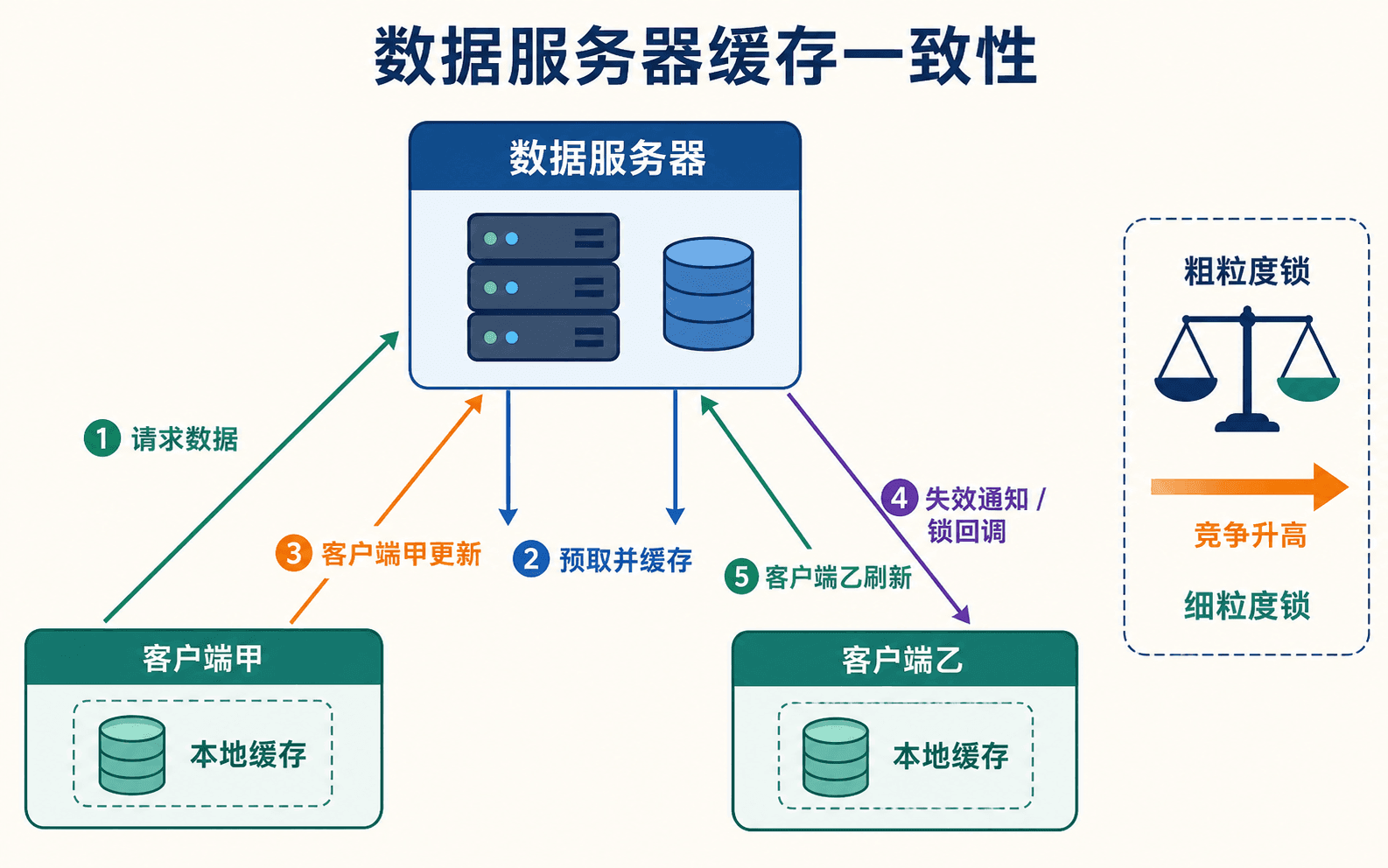

在数据服务器架构设计中，我们需要重点关注以下关键技术问题：

页面传输与项目传输的权衡。服务器和客户端之间的数据传输粒度可以为页面级（粗粒度）或元组级（细粒度）。当客户端请求特定数据项时，服务器既可以仅返回该数据项，也可以直接下发包含该项的完整数据页面。粗粒度传输有利于预取和批量处理，提高访问效率，但可能造成带宽冗余浪费；细粒度则有助于降低传输开销，但可能增加频繁的IO操作开销。

举例而言，在线图像编辑场景下，若用户只须获取单张照片的缩略图，服务器可仅传输该图片对象本身，也可下发包含多张图片的整个页面。前者节省带宽，后者便于后续批量操作。

锁粒度自适应机制。通常，服务器需要根据下发至客户端的数据单元关联授予相应锁。若仅基于页面粒度加锁，可能导致客户端持有大量非必要数据项的锁，从而产生资源竞争与并发阻塞。因此，合理设计锁粒度，支持精细化与动态调整，成为提升并发性与系统吞吐量的关键。

本地缓存与一致性维护。为提升系统性能，客户端可对已获取的服务器数据进行本地缓存，实现重复数据访问的快速响应，即便在事务提交后亦可保留缓存。但需注意，分布式环境下本地缓存会引入一致性挑战，必须采用如失效通知、版本控制等机制，确保客户端缓存的数据为最新且一致的状态。

云端服务器架构

随着云计算技术的不断成熟，越来越多的企业倾向于采用第三方提供的弹性计算与存储资源，以替代自建和自维传统IT基础设施。这一趋势显著降低了IT运维门槛，有利于企业专注核心业务并实现按需扩展。

云计算服务模式主要包括以下几种架构：

• 完全外包模式（全托管服务，Outsourcing）：企业将全部的应用及数据库托管给第三方服务商，由其通过自有硬件与软件提供端到端的服务。这种模式下，用户只需通过标准接口访问应用，无需关心底层运维，可大幅降低人力和技术投入，实现业务的快速上线和运转。
• 基础设施即服务（Infrastructure as a Service, IaaS）模式：企业利用第三方云服务商提供的底层计算、存储和网络资源（如虚拟机、云存储等），在此基础上自行部署、配置和管理相应的软件平台。虚拟化技术是该模式的基础，通过软件定义的资源池可实现多个隔离的运行环境，在弹性、高可用性和资源调度上具有显著优势。
• 云端数据服务（Cloud Data Service）模式：企业可通过公有云或私有云部署数据库系统，数据库实例可与应用程序位于同一云环境，也可跨云部署。此模式可有效提升数据访问的灵活性和可扩展性，同时提供包括数据备份、分布式存储、多区域冗余等企业级特性，适合对高可靠性和高可用性有强需求的应用场景。

---

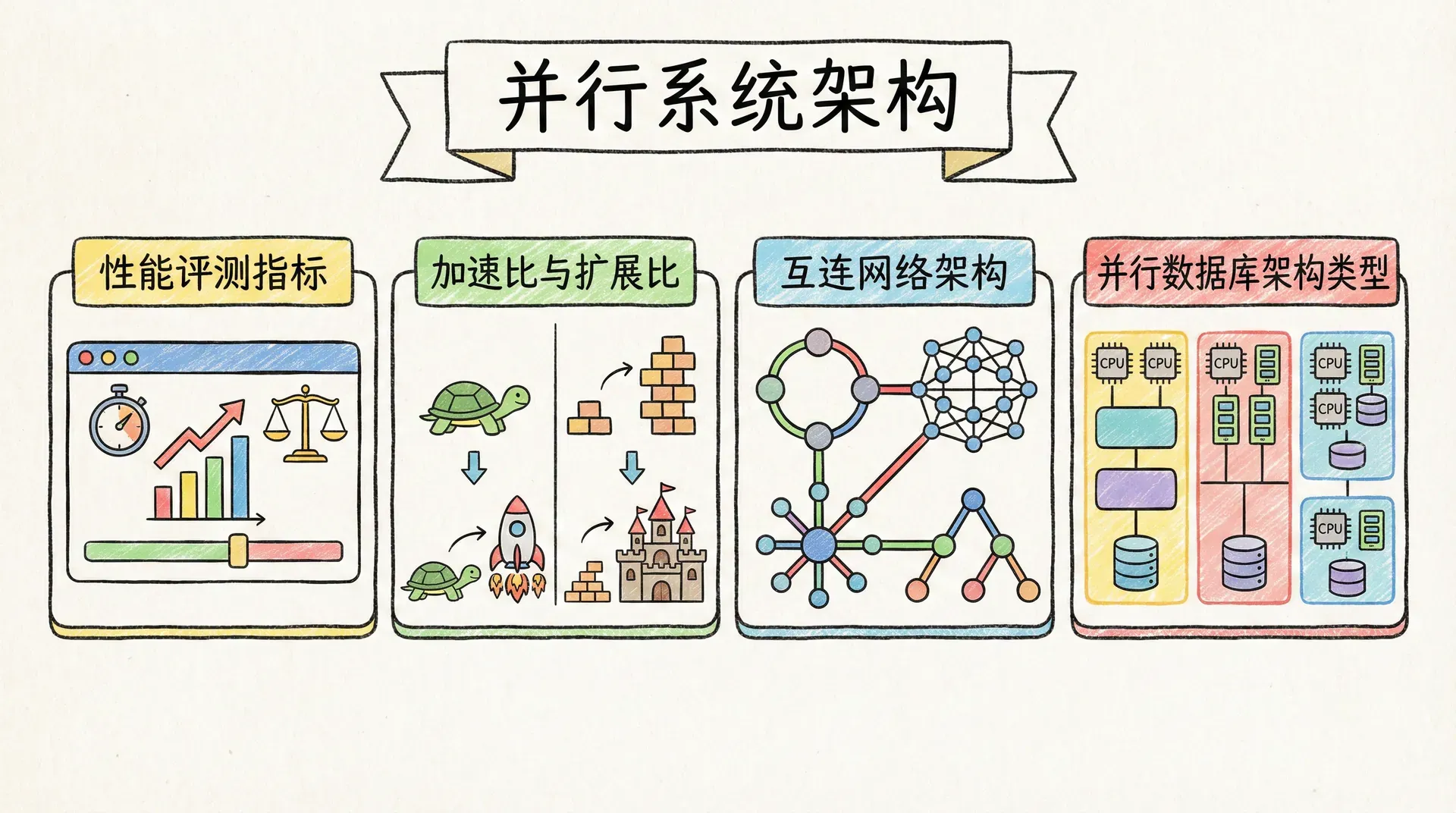

并行系统架构

并行系统通过多处理器和多磁盘的协同并行执行，有效提升整体计算能力与I/O带宽，显著增强数据库系统的吞吐能力和响应效率。随着多核处理器及大规模分布式存储的普及，并行数据库系统在高性能与大数据处理场景中的地位愈发关键。

以大型互联网企业在促销高峰期间为例，面对剧增的并发访问和交易压力，传统单机系统无法满足高可用和高吞吐要求。并行架构通过水平扩展多个处理节点，支持大规模并发处理，实现系统服务能力的弹性扩展，保障业务连续性与性能稳定性。

性能评测指标

并行数据库系统的性能主要通过以下两个核心指标进行评价：吞吐量 与响应时间。

• 吞吐量：单位时间内系统能够处理的事务或查询数量，通常反映整体系统的并发处理能力。例如，银行ATM网络的吞吐量可量化为每分钟完成的交易总数，是衡量系统大规模服务能力的重要参数。
• 响应时间：单个请求从发起到完成所需的总时间，是衡量系统服务及时性的关键指标。例如，在ATM网点，响应时间可理解为从客户插卡到收到现金或凭条的全流程耗时。

针对多事务并发或大规模复杂查询，系统可通过任务并行分解与资源动态分配，提升并行度，从而同时优化吞吐量与响应速度。

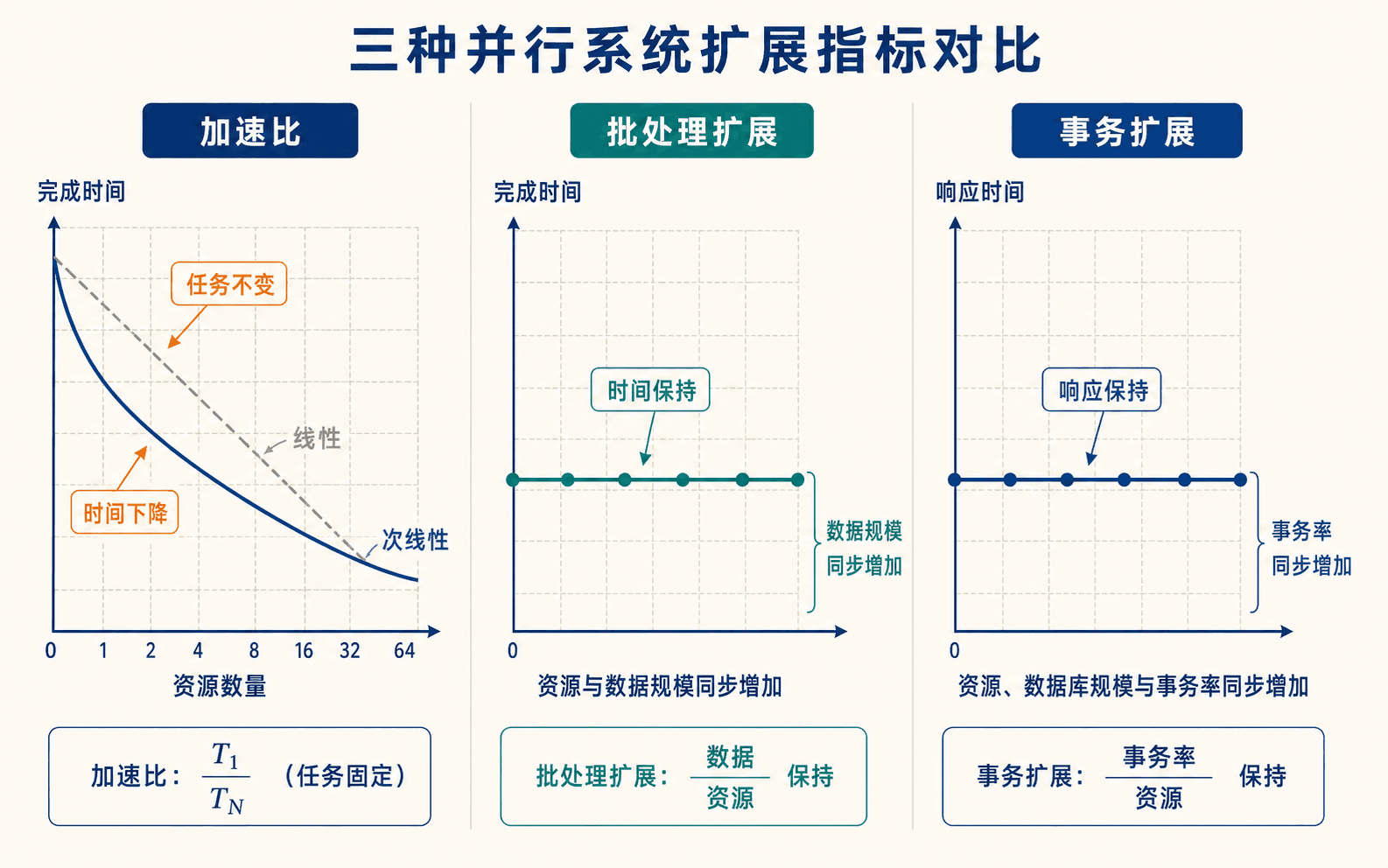

加速比与扩展比

• 加速比：衡量引入并行计算节点后，任务执行时间的缩短比例。其定义为串行执行时间与并行执行时间之比。例如，某数据分析任务串行需耗时10小时，采用10台并行服务器缩短为1小时，则加速比为10。理想情况下，N倍资源应带来近似N倍加速，即线性加速。
• 扩展比：衡量系统在扩展计算和数据规模时，是否能保持处理性能稳定。即当任务规模与资源规模同比放大N倍，若系统能维持原有响应时间和吞吐量，则视为具备良好的线性扩展性。例如，单台服务器支持1000并发用户，扩展到10台服务器后，若能支持10000并发用户且服务质量无明显下降，则实现了理想扩展比。

扩展比通常是并行数据库系统更重要的度量标准，因为并行化的目标通常是确保数据库系统能够在数据库规模和事务数量增长时保持可接受的性能水平。

尽管理论上并行处理可以显著提升性能，但实际应用中会遇到一些限制因素：

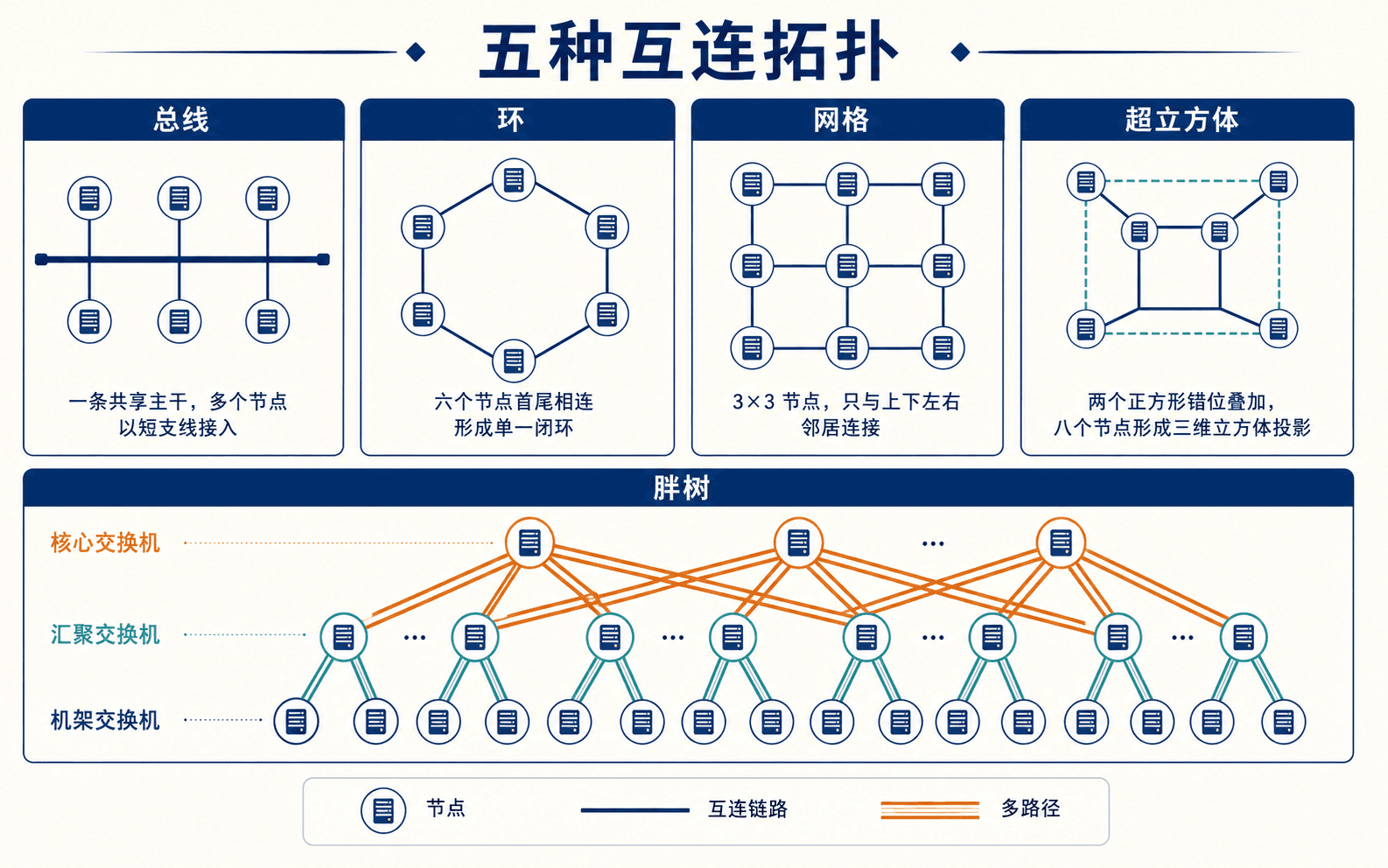

互连网络架构

并行系统中的各个组件（处理器、内存和磁盘）需要通过互连网络进行通信。常见的网络架构包括：

• 总线架构：所有系统组件通过单一的通信总线发送和接收数据。这种架构适合少量处理器的情况，但随着处理器数量增加，总线会成为瓶颈。就像一条单行道，车辆很少时运行顺畅，但车流量大时就会拥堵。
• 网格架构：组件构成网格状结构，每个组件与其相邻的组件连接。在二维网格中，每个节点连接到四个相邻节点。这种架构的通信容量随着组件数量的增长而扩展，可扩展性较好。
• 超立方体架构：组件用二进制编号，如果两个组件的二进制编号仅相差一位，它们就直接连接。这种架构中，任何组件之间的通信只需经过很少的中间链路。

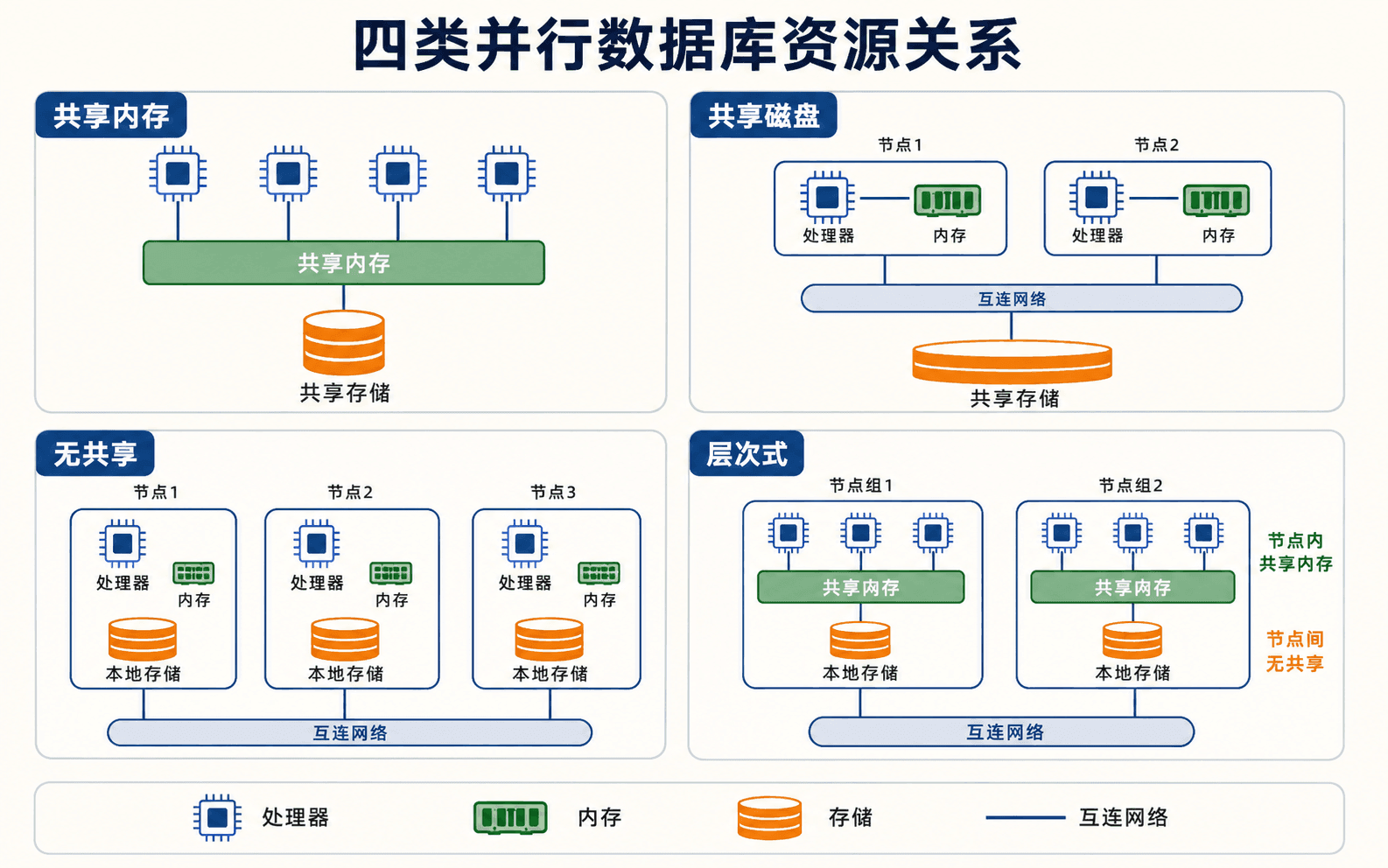

并行数据库架构类型

现代并行数据库系统主要有四种架构模式：

---

分布式系统架构

分布式数据库系统将数据存储在多台计算机上，这些计算机通过各种通信介质连接，如高速专用网络或互联网。与并行系统不同，分布式系统中的计算机不共享主内存或磁盘，通常在地理位置上分散分布。 想象一家跨国银行的IT系统。该银行在北京、上海、纽约和伦敦都设有分行，每个分行都有自己的数据库服务器存储当地客户的账户信息。虽然每个分行独立运营各自的数据库，但整个银行网络需要能够协调工作，让北京的客户能够在纽约的ATM机上取款，这就是分布式数据库系统的典型应用场景。

分布式系统与无共享并行数据库的主要区别在于：分布式数据库通常地理位置分散、独立管理，且互连速度较慢。另一个重要区别是分布式系统区分本地事务和全局事务。

• 本地事务只访问事务发起地点的数据。比如北京分行的客户在北京ATM机上查询自己的账户余额。
• 全局事务需要访问不同地点的数据，或者访问多个不同地点的数据。比如北京的客户在纽约ATM机上取款，或者进行跨境转账。

以一家连锁餐饮企业的管理系统为例。该企业在四个城市有分店：北京、上海、广州和深圳。每家分店都有自己的计算机系统，维护该店的员工信息、菜品库存、销售记录等数据。同时还有一个总部系统维护所有分店的汇总信息。 考虑一个为编号为E-1001的员工加薪1000元的事务。如果该事务在员工所在的北京分店发起，就是本地事务；如果在其他分店或总部发起，就是全局事务。而一个将销售收入从北京分店转移到总部账户的事务肯定是全局事务，因为涉及两个不同站点的账户。

理想的分布式数据库系统应该具备以下特点：各站点共享通用的全局模式，所有站点运行相同的分布式数据库管理软件，各站点相互了解彼此的存在。但在实际应用中，分布式数据库往往需要连接多个已经存在的数据库系统，这些系统可能有不同的模式，运行不同的数据库管理软件。

实现难点与挑战

事务的原子性是分布式数据库系统的重要问题。如果一个事务跨两个站点运行，系统设计不当可能导致事务在一个站点提交而在另一个站点中止，从而产生数据不一致。

两阶段提交协议（2PC）是解决这个问题最广泛使用的方法。基本思想是让每个站点执行事务直到部分提交状态，然后将提交决定权交给单一的协调器站点。只有当事务在所有执行站点都达到就绪状态时，协调器才决定提交事务，否则决定中止事务。

并发控制在分布式环境中变得更加复杂。由于事务可能访问多个站点的数据项，多个站点的事务管理器需要协调实现并发控制。如果使用锁机制，锁操作可以在包含被访问数据项的站点本地执行，但可能出现涉及多个站点事务的死锁，因此需要跨站点进行死锁检测。

故障处理也更加困难，因为不仅计算机可能故障，通信链路也可能失效。数据复制是分布式数据库在故障时继续运行的关键，但复制又使并发控制变得更加复杂。

在选择分布式架构还是集中式架构时，系统架构师必须权衡分布式数据的优势和劣势。分布式系统的主要劣势是增加了确保站点间适当协调所需的复杂性：

• 软件开发成本更高。实现分布式数据库系统更困难，因此成本更高。
• 错误可能性增大。由于分布式系统中的站点并行运行，确保算法正确性更加困难，特别是在系统部分故障和故障恢复期间。存在极其微妙错误的可能性。
• 处理开销增加。消息交换和实现站点间协调所需的额外计算是集中式系统中不存在的开销形式。

---

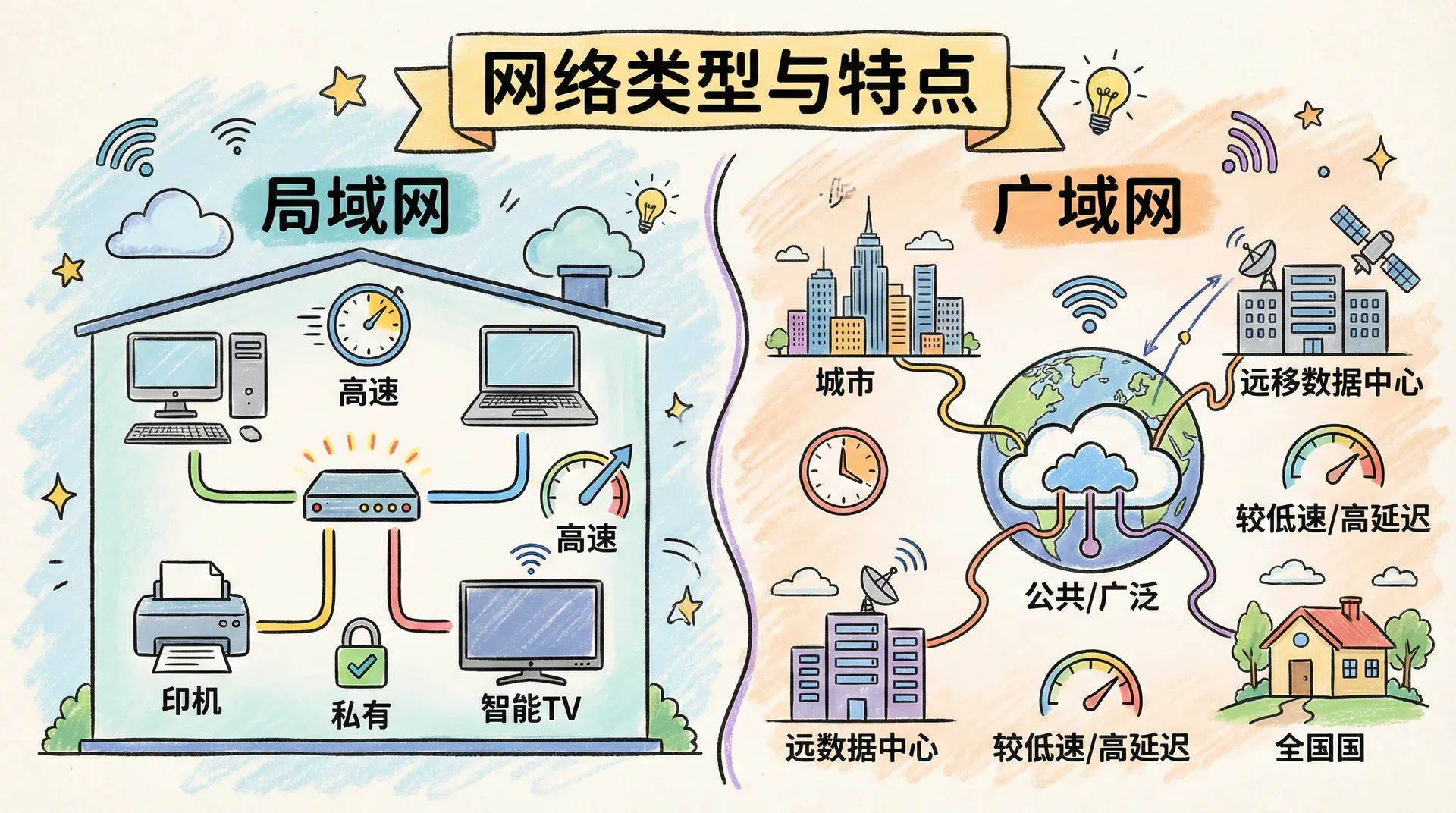

网络类型与特点

分布式数据库系统及客户端-服务器架构均依托于计算机网络实现站点间的数据通信与资源共享。根据地理范围、带宽及可靠性等参数，常见的计算机网络可分为局域网（LAN）与广域网（WAN）两大类，两者在拓扑结构、物理介质、传输速率和容错能力方面存在本质差异。

局域网

局域网（Local Area Network，LAN）最早于20世纪70年代出现，旨在为有限地理范围内（如同一办公楼或校园）的计算节点提供高速、低时延、低误码率的数据通信。相比大型主机方案，局域网能够实现多台工作站、服务器和外设间的高效互联与文件、外设共享，大幅提升IT基础设施的灵活性和性价比。

例如，在一家拥有多名设计师的中型设计企业中，局域网环境下的架构通常包括若干高性能工作站、中心文件服务器和打印机等外设。借助局域网，设计师可透明访问和共享服务器上的项目数据，有效协作并统一管理输出资源，实现分布式工作流的高效协同与数据一致性保障。

局域网主要部署于办公楼宇、校园等相对有限的地理范围内，其节点分布密集、物理距离短。局域网通信链路一般具备高带宽、低时延和低误码率等特性，常用的接入介质包括双绞线、同轴电缆、光纤以及无线（Wi-Fi）等。典型传输速率覆盖从无线局域网的数十Mbps到千兆以太网（1Gbps）乃至更高速率。

存储区域网络属于专用高速网络，主要用于在多个服务器与存储设备之间实现块级数据传输与资源共享。SAN建立在光纤通道（FC）、iSCSI等高效协议之上，能够大幅提升大规模、高可用关键业务场景下的数据访问能力。其核心目标在于实现存储资源池化、弹性扩展及故障节点下的数据可用性保障，理念上与共享磁盘数据库架构高度契合。

广域网

广域网（Wide Area Network, WAN）兴起于20世纪60年代末，最初用于跨地域连接计算资源，实现分布式数据与服务的高效共享。Arpanet作为第一代广域网的代表，自1968年起从实验性四节点网络发展为覆盖全球、连接数以亿计主机的互联网基础设施。

以全球化电商企业为例，其架构通常在多个区域（如美国、欧洲、亚洲）部署数据中心，通过广域网满足实时库存检索与跨境物流协同等需求，从而支撑业务的全球化扩展。 广域网的数据链路主要依赖光纤（如地铁光缆、海底光缆）、卫星通道等，传输速率从数Mbps到数百Gbps不等。边缘用户与骨干网的“最后一公里”连接曾多依赖DSL、拨号等低速接入方式，目前则多数采用光纤接入、CATV宽带和蜂窝无线（4G/5G/6G）等新一代高速接入技术。

与局域网相比，广域网不仅受限于带宽约束，更面临明显的通信时延（通常为数十到数百毫秒），其原因包括地理距离带来的光传播延迟以及多级路由器转发和队列缓冲所引入的排队时延。 广域网可进一步细分为以下两类：

• 断续连接广域网：典型如移动无线网络，终端节点于部分时间内挂靠网络。这类场景下，通常不支持实时的跨站点分布式事务，系统更倾向于采用本地缓存或副本，并通过周期性同步提升数据可用性。
• 持续连接广域网：如固定有线互联网，节点始终在线，可实现常规的分布式事务操作及跨数据中心同步。

在移动办公、断网编辑等连接不稳定的场景下，允许用户本地修改远程数据，后续同步可能引发版本冲突。因此，企业级系统需实现高效的数据冲突检测与分布式一致性解决机制，以保障数据完整性和业务连续性。

---

小结

数据库系统架构的演进反映了计算技术的发展历程。从最初的集中式系统到现代的云原生分布式架构，每种架构都有其适用场景和技术特点。

集中式系统适合数据量相对较小、用户集中的应用场景。客户端-服务器架构充分利用了个人计算机的处理能力，实现了前后端功能分离。并行系统通过多处理器协作显著提升了性能和吞吐量。分布式系统支持地理分布和高可用性需求，但也带来了复杂性挑战。

在实际应用中，现代数据库系统往往采用多种架构的组合，在不同层级使用不同的技术方案，以达到性能、可扩展性、可用性和成本之间的最佳平衡。理解这些架构原理有助于我们未来在面对具体业务需求时做出合适的技术选择。
