保温与通风

在加厚了保温层之后，如果墙角仍然出现发霉现象，就说明问题并不仅仅是“热量流失过快”这么简单。实际上，热桥会导致局部表面温度降低，从而增加冷凝和霉变的风险。此外，空气渗漏不仅会带走室内的热量，还会夹带水汽渗入结构内部；而如果隔汽层的位置设置不当，水汽有可能在墙体内层冷凝，损害结构耐久性。

因此，做好建筑热工设计，不能只考虑单一的保温厚度，还要综合分析热桥、气密性、防潮层和通风措施，相互配合，统一考虑在同一张剖面和结构设计方案中。只有将这几项措施协同优化，才能从根本上改善住宅的室内环境质量，减少霉变和结露等常见问题的发生。

---

建筑热工围护结构基础

建筑围护结构是建筑物与外部环境之间的屏障，包括外墙、屋顶、门窗、地面等部分。这些结构的热工性能直接影响建筑物的能耗水平和室内热环境质量。在中国不同气候区，围护结构的设计要求存在显著差异。

建筑热工设计的核心在于控制热量传递。热量传递主要通过三种方式进行：传导、对流和辐射。

• 在冬季，我们希望减少室内热量向外流失；

• 在夏季，则需要阻止室外热量进入室内。

围护结构的保温性能通过传热系数K值来衡量，K值越小，保温性能越好。

传热系数限值会随气候区、建筑类型、体形、窗墙比、标准版本和地方要求变化。查值时不要背一张脱离来源的表，而要完成下面这组定位：

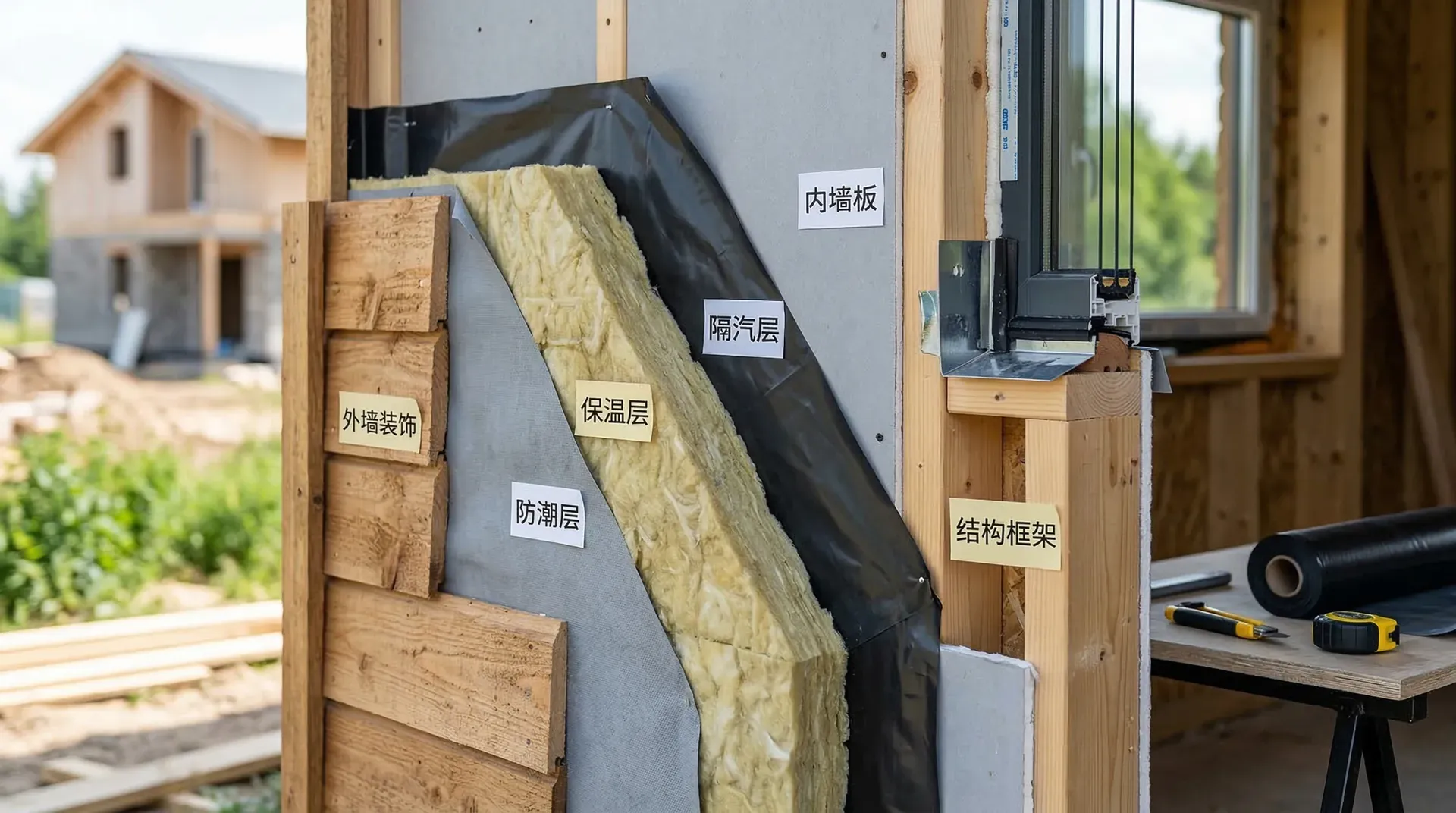

建筑保温层的位置选择对整体性能影响显著。外保温系统将保温材料设置在外墙外侧，这种做法能够有效保护主体结构，减少热桥效应，并使室内墙体具有较大的热容量，有利于室温稳定。内保温系统则将保温材料设置在内侧，施工相对简便，但容易产生冷凝水问题。夹心保温将保温材料置于墙体中间，在自保温砌块墙体中较为常见。

---

保温材料的分类与选择

保温材料的种类繁多，根据材料成分和结构特点，可以分为有机保温材料、无机保温材料和复合保温材料三大类。每类材料都有其独特的性能特点和适用场合。

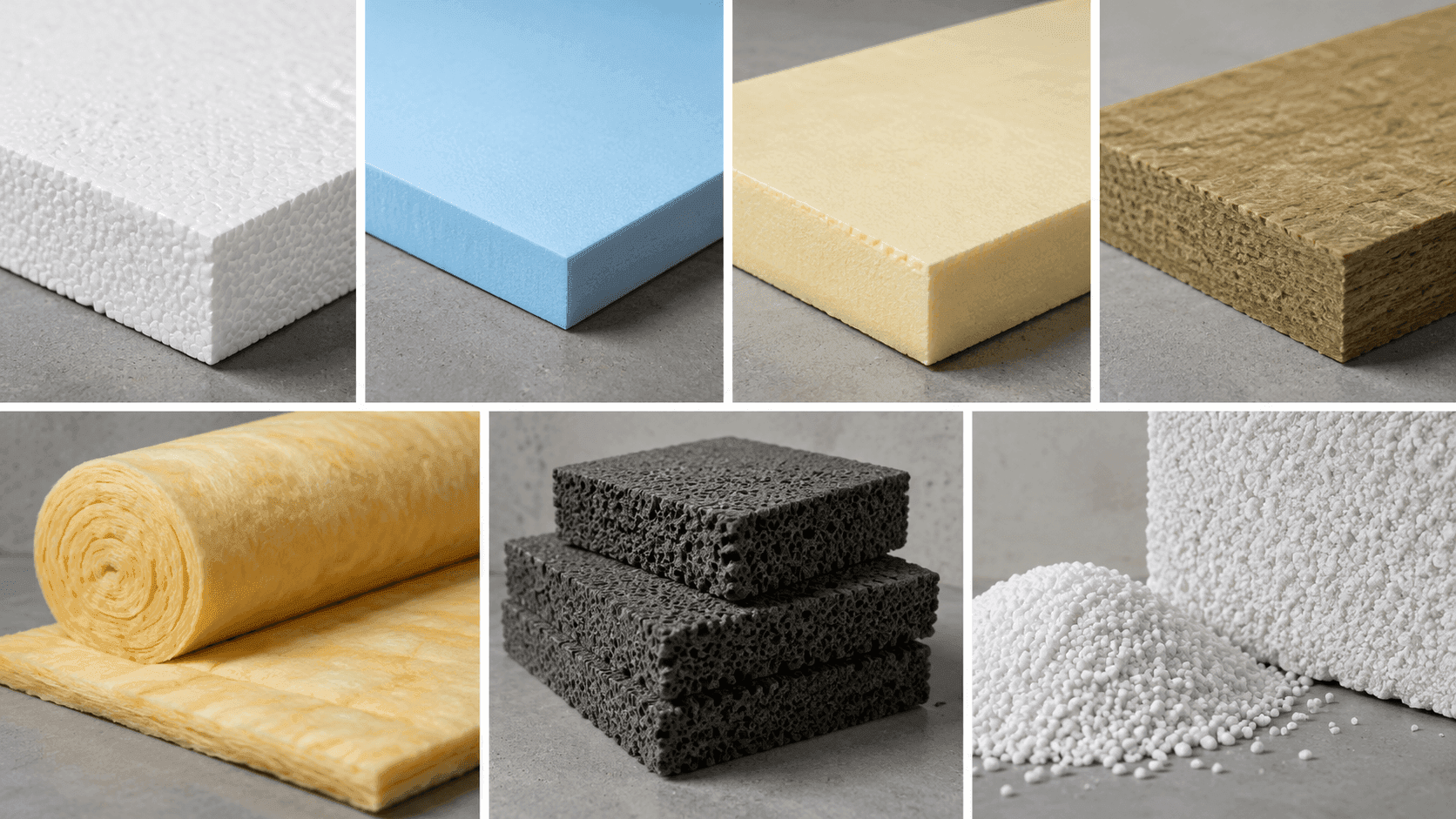

有机保温材料主要包括模塑聚苯板（EPS）、挤塑聚苯板（XPS）和聚氨酯（PU）等。它们通常具有较低导热系数，但燃烧性能、烟气、尺寸稳定与系统防火构造需要重点核查。具体导热系数和设计厚度应采用选定产品的设计值并通过热工计算确定，不能从某一地区项目反推通用做法。

挤塑聚苯板具有较高闭孔率，常被考虑用于需控制吸水或承受一定压缩作用的部位，但仍要核对长期吸水、压缩蠕变、燃烧性能和相邻材料相容性。聚氨酯也可获得较低导热系数；两者的实际性能均以产品检测和系统构造为准，不能仅凭材料名称排出绝对优劣。

无机保温材料包括岩棉、玻璃棉、泡沫玻璃和膨胀珍珠岩制品等。材料名称不能代替燃烧性能等级，应以具体产品检测和完整系统构造为准。岩棉等纤维材料还具有吸声潜力，但墙体隔声仍取决于面层、空腔、连接和缝隙；外墙使用范围则要结合建筑与系统防火要求核对。

以下对比了常用保温材料的关键性能参数：

保温材料的选择需要考虑多方面因素。在严寒和寒冷地区，应优先选择导热系数低的材料，以减小保温层厚度，节约成本。在潮湿环境中，应选择吸水率低、抗冻融性能好的材料。外保温系统的燃烧性能、防火构造和使用范围与建筑用途、高度、系统位置及构造有关。正式设计应以《建筑防火通用规范》GB 55037 和配套现行标准为准，核查全文强制性规范实施后旧条文的废止或调整，不能沿用单一年度版本的高度分档。

材料的经济性同样不可忽视。材料经济性不能只比较导热系数和单价。聚氨酯、EPS、XPS、岩棉等在燃烧性能、吸水、尺寸稳定、施工体系和耐久方面各有条件；应先满足完整构造要求，再按达到同一热工目标所需的用量、安装和维护成本比较。

---

保温量计算与设计方法

保温层厚度需要通过热工计算确定。计算不仅要满足传热限值，还应考虑热桥、结露风险、构造空间、锚固与防火体系。厚度增加通常会降低传热，但边际收益和施工约束也会变化，因此要在完整墙体方案中比较，而不是追求一个脱离条件的“最佳值”。

传热系数与热阻的计算公式

围护结构各层的传热系数($K$值)是衡量其保温性能的核心参数。传热系数越小，说明结构的保温性能越好。计算时需基于热阻叠加原理，各层材料及内外表面换热的热阻总和即为墙体总热阻($R$)：

$$K = \frac{1}{R}$$

其中，总热阻$R$为：

$$R = R_{si} + \sum_{i=1}^n R_i + R_{se}$$

• $R_{si}$：内表面换热热阻
• $R_{se}$：外表面换热热阻
• $R_i$：第层材料热阻，

如表，仅核心参数如下（单位：m、W/(m·K)、(m²·K)/W）：

实际计算案例

以西安地区外墙为例（适用于寒冷地区，传热系数限值$K_{\max}=0.45$ W/(m²·K)），构造如下：

1. 20mm 水泥砂浆内抹灰
2. 200mm 混凝土空心砌块
3. $d$mm 挤塑聚苯板(XPS)保温层（厚度待定）
4. 5mm 抗裂砂浆
5. 外饰面（不计热阻）

公式归纳如下：

$$R_{\text{total}} = 0.11\ (\text{内表面}) + 0.022\ (\text{砂浆}) + 0.345\ (\text{砌块}) + \frac{d}{0.030}\ (\text{XPS}) + 0.005\ (\text{抗裂砂浆}) + 0.04\ (\text{外表面}) = 0.522 + \frac{d}{0.030}$$

根据节能规范$K \leq 0.45$，则$R \geq \frac{1}{0.45} \approx 2.222\ (m^2 \cdot K)/W$，代入得：

$$0.522 + \frac{d}{0.030} \geq 2.222$$ $$\frac{d}{0.030} \geq 1.7 \implies d \geq 0.051\ \text{m} = 51\ \text{mm}$$

考虑施工工差及材料性能衰减，实际设计取$60\sim70$mm较为合适。

计算与设计流程

大多数项目设计中会按以下流程开展：

热桥问题与优化措施

热桥是保温设计中不可忽视的薄弱环节。所谓热桥（thermal bridge），是指墙体局部存在保温性能大幅低于周围部分的构造（如混凝土梁柱、圈梁、窗框、穿墙管线等），易造成热损失及冷凝、霉变等室内舒适性和耐久性问题。热桥的传热系数一般远高于普通墙体。

有效降低热桥影响的措施：

1. 采用外保温体系
   整体将建筑主结构包裹于保温层之内，从外部根本切断热桥路径，是降低能耗和热损失最有效、也是最常用的方式。

2. 局部部位加强隔热
   对易形成热桥的结构部位（如阳台挑板、窗台等）采取隔热连接件或局部增厚保温层等措施，有针对性地消除薄弱环节带来的影响。

3. 节点材料与结构优化
   在结构连接节点处选用低导热隔热配件（如FRP隔热插件），阻断钢件等高导热材料的热量连续传递，从材料构造层次消除热桥。

4. 防冷凝与密封处理
   对易结露节点先计算内表面温度并查找漏风路径，再连续处理保温与气密层。增加一层材料之前，还要确认它不会把水汽困在构造内部。

阳台挑板可通过结构断热构件或构造优化减少热桥，但连接件必须同时满足承载、防火、耐久和施工要求。效果应通过节点线传热计算与表面温度校核确认，不能直接引用缺少边界条件的降低比例。

在大型公共建筑或超低能耗建筑中，传热系数计算还会考虑空气渗透、窗墙比等多项因素，推荐结合专业热工仿真软件（如DeST、PHPP等）获得更精准、经济的设计方案。

---

保温材料的施工技术

保温材料的施工质量直接影响系统的实际隔热效果和耐用性。不同类型的保温系统有针对性的工艺要求，规范化、精细化的施工是保障质量的前提。

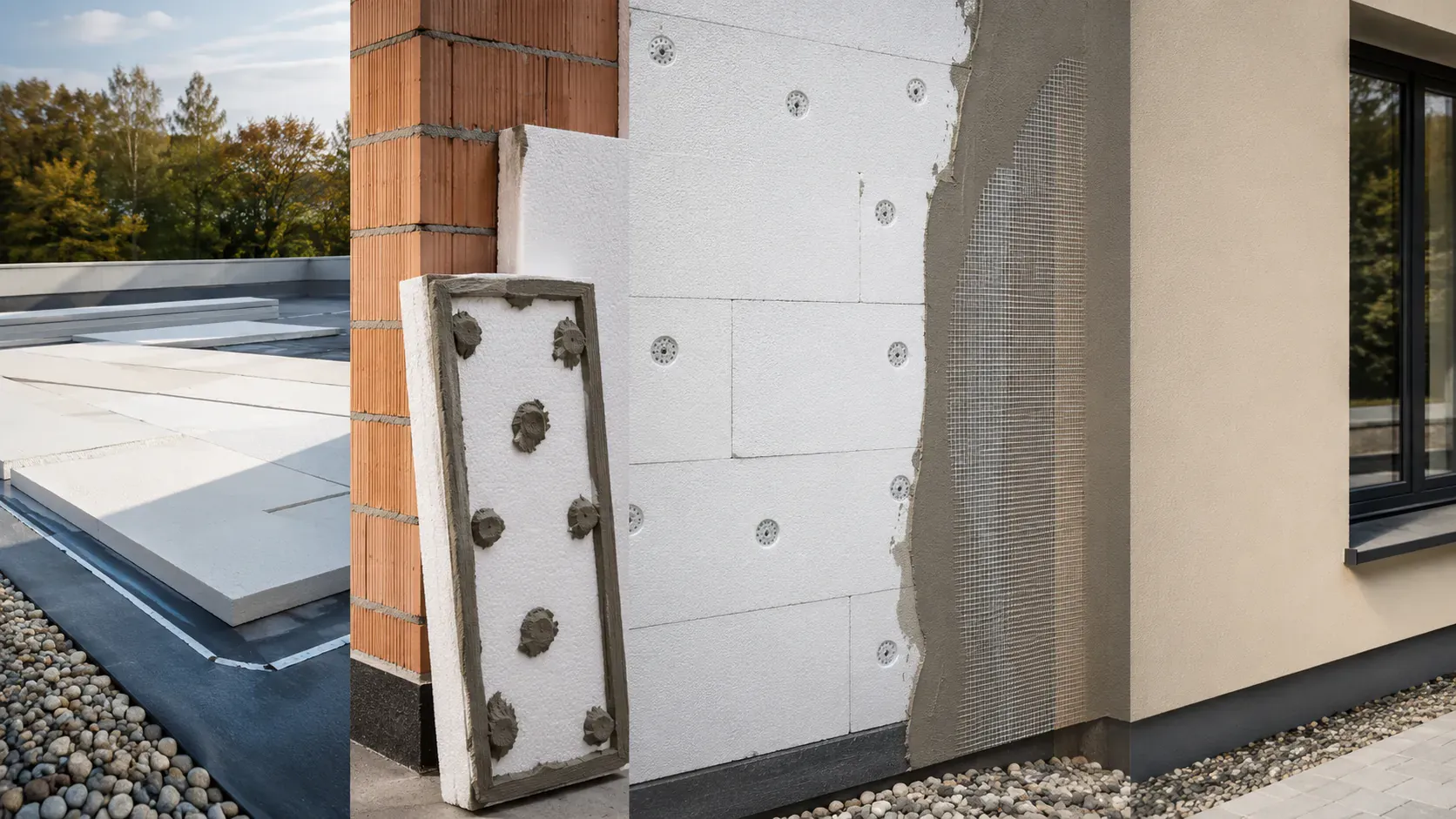

常见的薄抹灰外墙外保温系统施工流程如下：

注：建议每个工序完工后都进行质量检查，尤其注意板缝处理、锚固件布置、网格布搭接等部位的工艺控制。

粘贴工艺要点：

• 保温板应按系统要求紧密拼接、错缝铺设并处理转角。超出允许范围的缝隙按配套材料修补，不用砂浆随意填入保温层接缝。
• 铺贴顺序、单次连续施工高度和间隔时间应依据系统工法、粘结材料、环境和现场样板确定。检查重点是起步基准、错缝、粘结状态与临时固定，不能照搬“每三层停一天”的项目经验。

锚固件安装：

• 锚固件的安装时机应依据粘结材料固化条件、环境温湿度和系统施工说明确定，并避免破坏尚未稳定的粘结层。
• 沿海或高层建筑可根据风荷载适当加密锚固点。

抹面砂浆分为两层：

抹面施工时应尽量避开高温、强阳光暴晒、大风、雨天等极端天气条件，以防止砂浆干裂、空鼓、脱落等质量问题。建议在温度适宜、湿度适中的天气下进行，并根据现场气候变化采取遮阳、防风、遮雨等保护措施，确保抹面层质量稳定可靠。

屋面保温（倒置式）与外墙不同，典型构造如下：

质量控制方面，应确保保温材料的厚度、容重等参数与设计要求一致，所有进场材料必须具备合格证或检测报告。砂浆必须严格按照产品说明书的配比进行配置，严禁私自更改比例。施工过程中要加强对成品保温层的保护，避免踩踏和撞击等造成损坏。保温层完工后，还应进行粘结强度抽检（如拉拔试验），以检验施工质量是否达标。

---

水蒸气控制与防潮设计

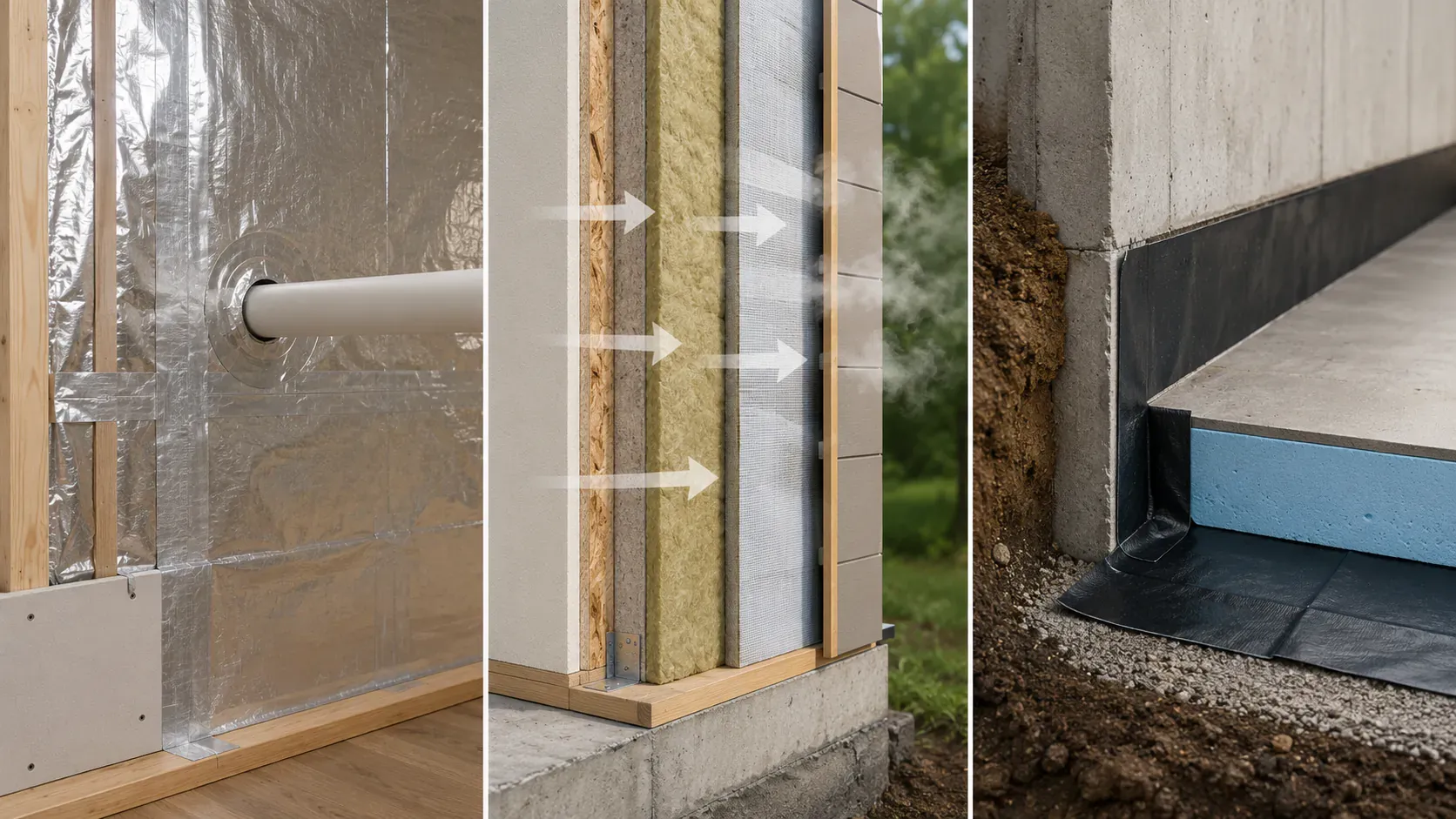

保温设计还要追踪水汽。水汽既会扩散，也可能随漏风进入构造；一旦遇到足够冷的表面，就可能凝结。判断时要同时看材料层次、气密连续性和季节变化。

当构造某处温度低于该处空气状态对应的露点温度时，水汽才可能凝结；露点不是固定的 9℃，而由温度和相对湿度共同决定。判断风险时要结合室内外计算条件、各层热阻与水汽阻力，并关注空气渗漏带来的湿气输送。

主要防潮措施

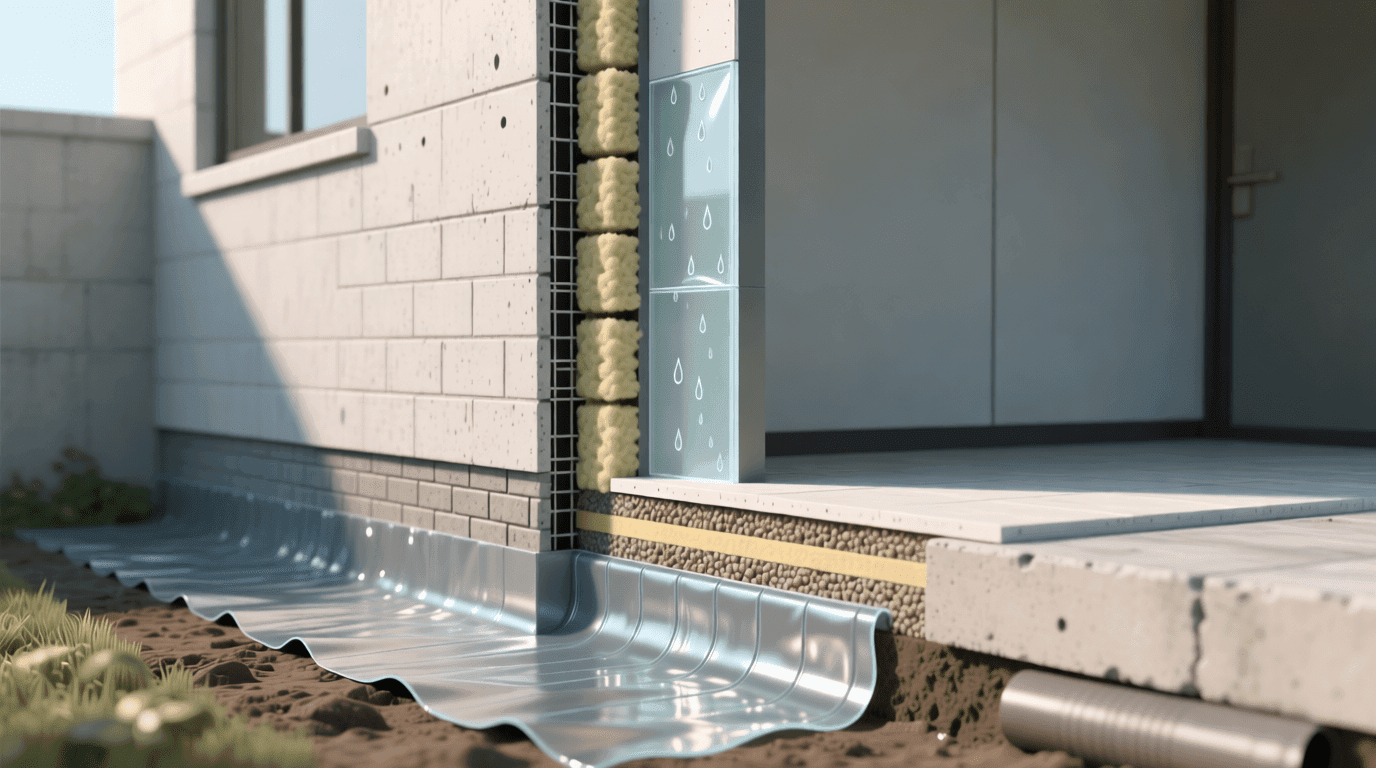

以潮湿地区的地下地坪为例，设计需要先识别液态水、地面蒸发和室内空气结露三条路径，再决定防水层、隔汽层、保温层和排水层的位置。即使采用聚乙烯膜或泡沫玻璃，也要检查接缝、穿透、基层和长期水压；没有监测边界的“多年无返潮”不能作为通用证明。

空调降温时，高温高湿的室外空气若经缝隙进入构造，可能在冷表面结露。应先明确空气渗漏路径和材料层次，再决定气密、隔汽与除湿策略；随意增加铝箔层可能改变构造的干燥方向，必须经过湿热分析。

---

空腔通风与气密性设计

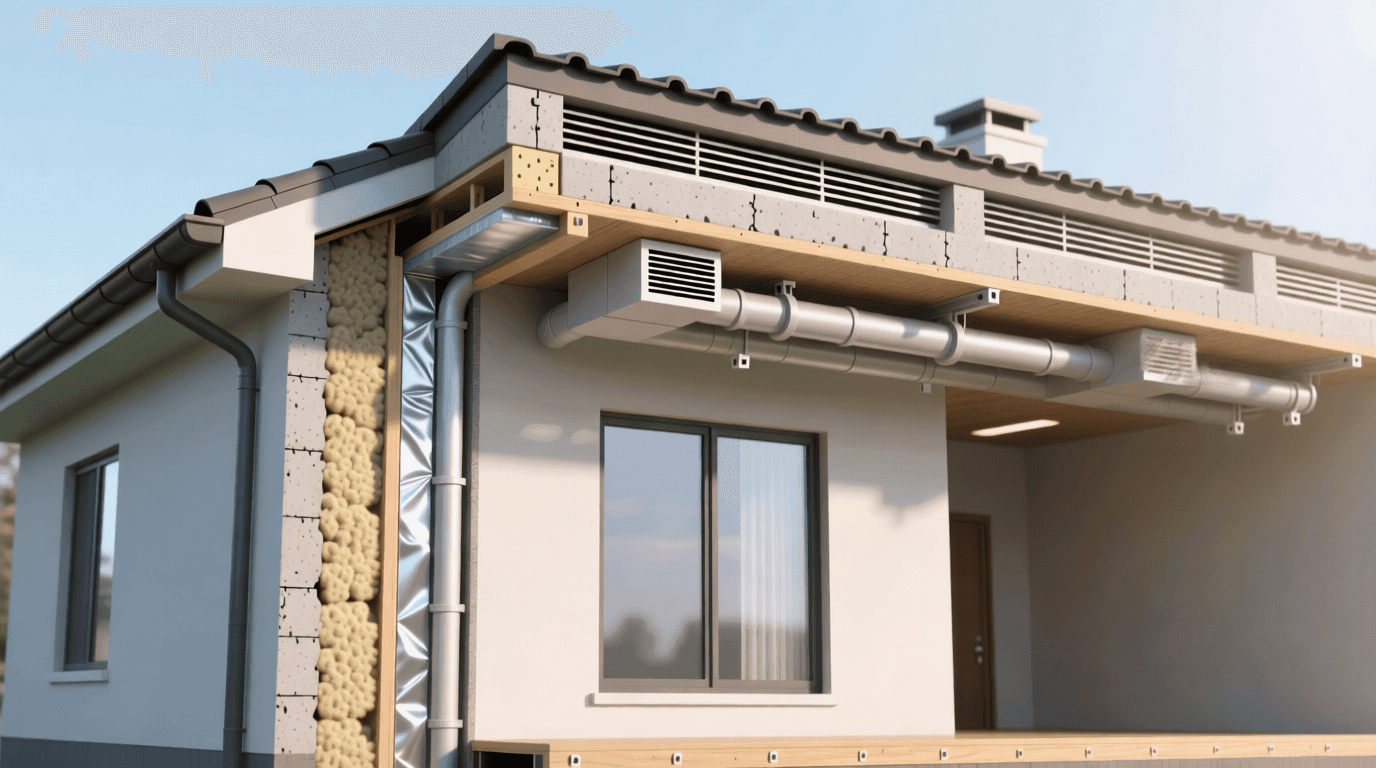

合理的空腔通风设计可以有效促进保温材料的干燥，减轻夏季辐射带来的热负荷。对于坡屋面系统而言，通常会在屋面防护层与保温层之间设置20-40毫米的自然通风空腔。空腔下方设有进风口、上方设有出风口，形成良好的空气流通，有助于带走滞留的热量和水汽，从而提升屋面整体的隔热与耐久性能。

保温层的厚度应满足节能标准，屋面板则作为结构承重基础。实践表明，采用通风空腔的坡屋面在炎热季节能够明显降低顶层室内温度，改善居住舒适度。

以下是典型的坡屋面空腔通风设计要点：

在建筑幕墙领域，双层呼吸式幕墙系统也越来越常见。下方梳理了其主要结构和作用：

双层围护可利用夹层组织遮阳、通风或排湿，但也会增加构造、清洁、消防和控制复杂度。是否节能取决于气候、朝向、夹层运行和基准系统，应通过全年模拟及运行数据验证。

气密层可以减少无组织空气渗透，并降低湿空气进入构造的风险。它必须在墙、屋面、门窗和穿透处保持连续，同时配合有组织通风，不能把“越密越好”理解为关闭所有换气路径。常用措施如下：

1. 门窗细部气密加强
   门窗气密取决于框扇系统、密封条连续性、锁闭压力以及窗框与墙体的内侧气密连接。密封道数或玻璃类型不是唯一判据，应以整窗性能和安装后的检测结果判断。

2. 管线贯穿气密封堵
   穿墙管线部位要让气密层连续包住套管或线缆，并允许材料变形、检修及满足防火封堵。具体采用胶带、密封胶、套管或预制件，应根据基材相容性和系统试验选择；发泡材料本身不等于完成了气密与防火。

3. 结构节点连续密封
   在不同材料或结构交界处，需连续布置气密层，并结合专有密封与防水工艺处理。此举可防止冷热桥和隐蔽缝隙的形成，全方位保障气密完整性。

在高性能建筑中，通过严密的气密构造和精细的密封措施，气密检测的换气次数（n50）可以大幅低于传统建筑标准。例如，门窗系统采用三级或以上密封，加之节点气密专项处理，可使建筑整体气密性能达到先进水平，有效降低运行能耗并提升舒适性。

算完 K 值，还要回答四个问题

1. 保温层在梁、板、窗框和穿墙管处是否连续？
2. 气密层由哪种材料承担，谁负责每一处接缝？
3. 冬夏季的温度与水汽方向变化后，构造是否会结露且能否干燥？
4. 提高气密后，新风量、过滤、噪声、冷凝水和维护由什么系统保证？

计算案例用来理解热阻关系，不是通用构造。材料厚度、燃烧性能、粘锚方式和隔汽位置应依据气候区、建筑类型、完整系统试验、现行节能及防火标准确定。
