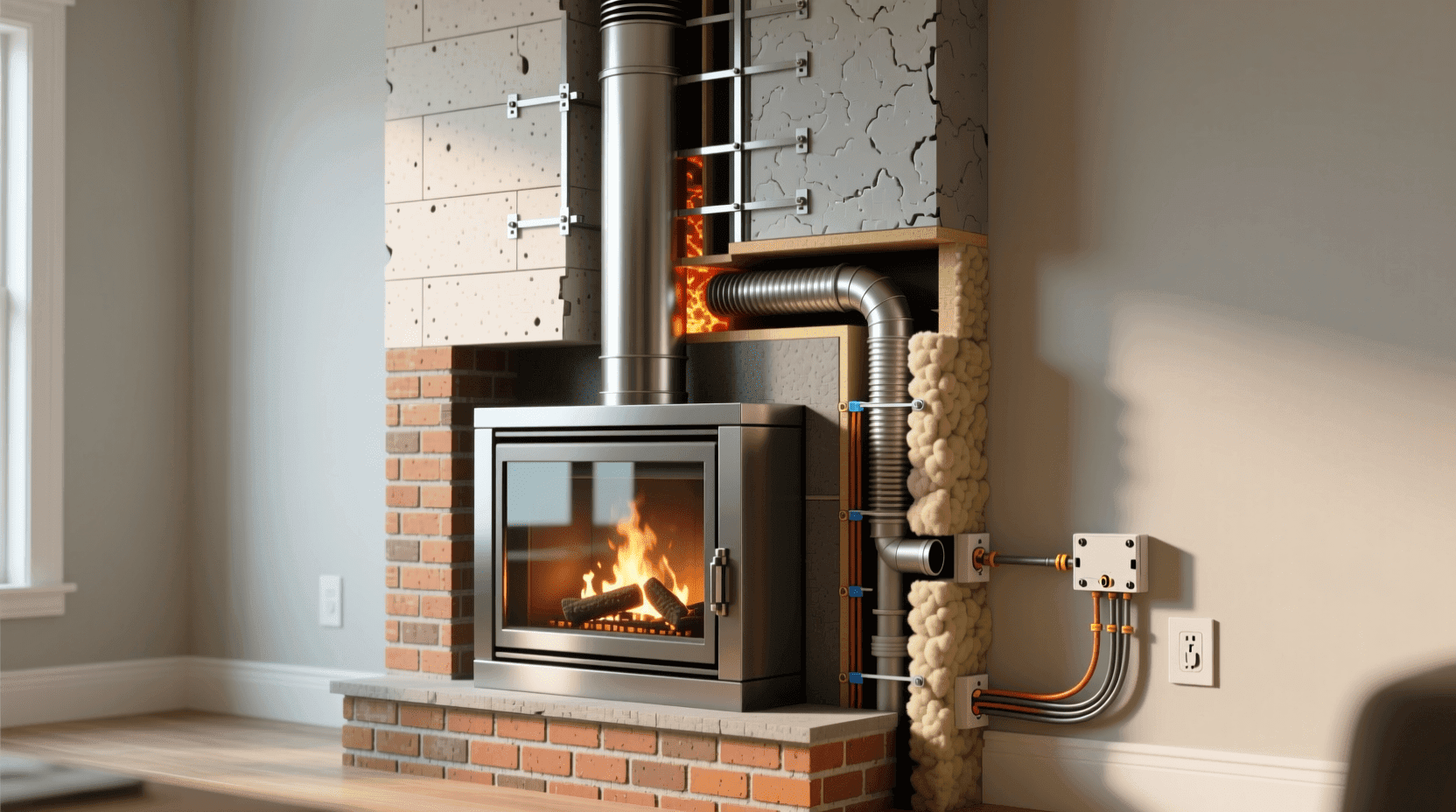

壁炉与电气系统
真实火焰和隐形电流有一个共同点：必须首先划定严格的安全边界。壁炉除了要关注燃料类型、补充新风、燃烧产物的排放，还要特别留意高温表面与周围可燃物之间的安全距离。每一个环节都直接关系到火灾与中毒风险，绝不能疏忽。
电气系统表面上看似无形，其实暗藏大量能量。无论是导线负荷、布线方式，还是保护措施、接地和故障切断，均需严格依照规范实施。即便是外观看似合格的设备，也必须经过专业安装和严格验收，在源头就避免因小瑕疵引发短路、漏电甚至火灾事故。
这一章请做两次失效推演：壁炉排烟受阻时会怎样，某条电路绝缘损坏时又由什么保护。能说清故障路径，才知道正常状态需要哪些构造。
壁炉系统概述
壁炉既可能是燃烧设备，也可能只是模拟火焰的电器。讨论它时要先分清燃料和用途：真实燃烧涉及补风、烟气、一氧化碳与高温表面，装饰性电壁炉则主要涉及用电、散热和固定。外观相似，风险并不相同。
现代壁炉系统按照燃料类型和构造方式可以进行系统分类。传统木材燃烧壁炉在别墅项目中仍有应用，但受到环保政策限制，在城市住宅中逐渐被清洁能源替代。燃气壁炉操作较方便，但仍产生燃烧废气，能否设置取决于气源、排烟、补风和当地管理要求，不能概括为城市住宅的主流或天然“环保”方案。电加热壁炉虽然运行成本较高，但安装简便，在公寓和小户型住宅中应用较多。
壁炉项目应优先核对《建筑防火通用规范》GB 55037 及配套现行标准，同时查询所在地的燃料、排放、燃气和物业管理要求；不同城市甚至同一城市不同建筑条件都可能不同。
砌体壁炉构造技术
砌体壁炉由炉膛、烟喉、烟道、炉床和周边防火构造共同工作。砖砌得整齐并不能保证抽力与安全，系统还需匹配燃料、补风、烟囱高度和清扫维护条件。

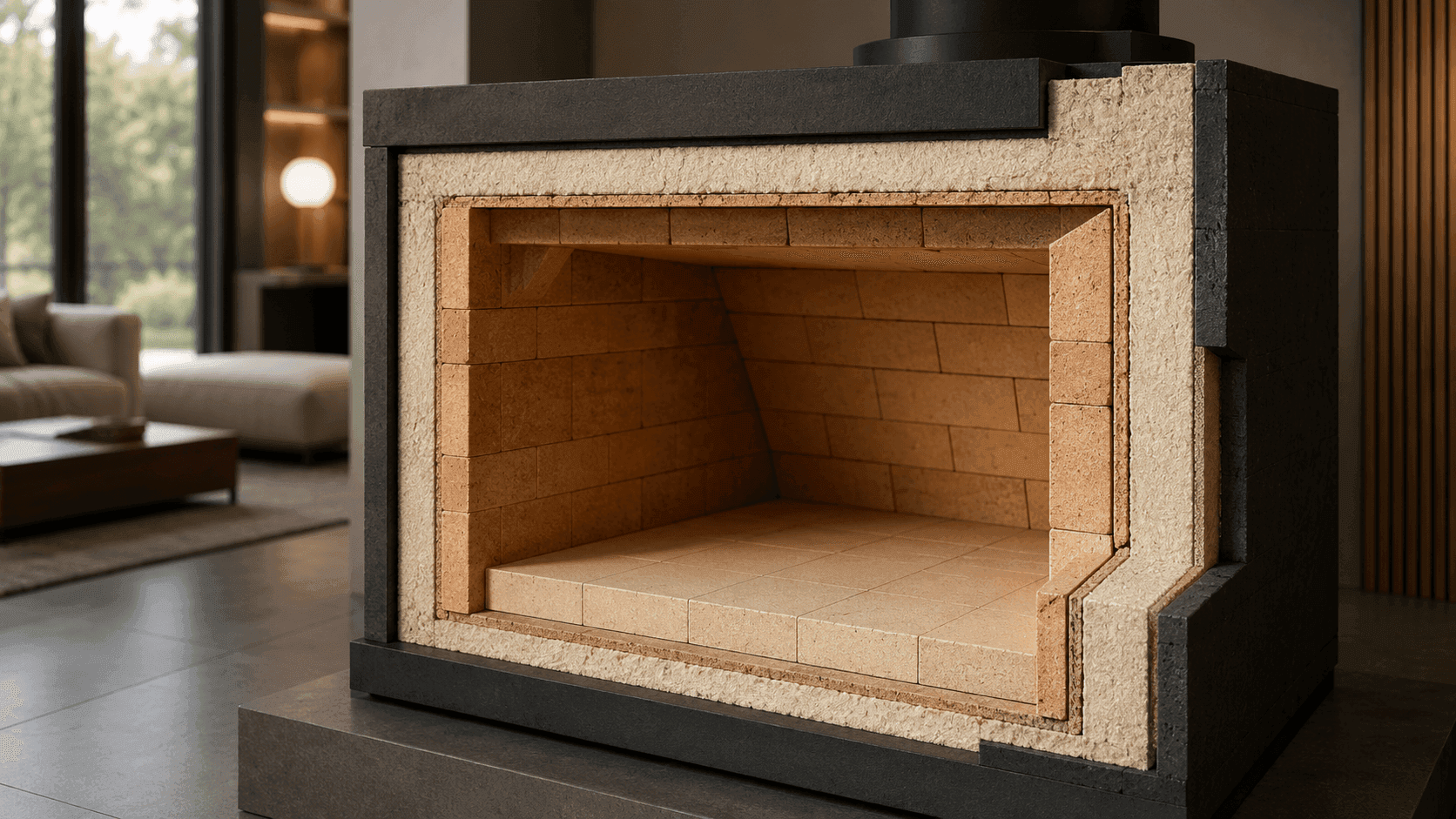

炉膛设计与材料
炉膛几何会影响燃烧、抽力和热辐射，但不能用一组比例把传统经验直接变成现代住宅做法。开口、深度、烟道、炉床与防火分隔应作为经过测试或专项设计的完整系统确定，并与燃料类型、设备额定参数、补风和烟气排放条件匹配。现场不得自行改变认证设备的炉膛或烟道构造。
烟囱与防火隔离
烟囱系统是砌体壁炉高效排烟与安全运行的基础。烟囱的抽力与其整体高度和室内外温差呈正比，尤其在中国北方，需注意因冬季温差大造成的凝结、结冰现象，建议烟囱外壁加保温层，降低结冰风险。
砌体壁炉要通过经设计的炉膛衬里、烟道、隔热和与可燃构件的安全分隔控制高温。材料、厚度和间距受设备型式、燃料、额定热量和测试认证影响，必须按产品系统、专项设计及现行防火要求确定，不能套用一组通用尺寸。
施工与质量控制
在墙体砌筑和炉体砌筑中，炉膛衬里砂浆按耐火材料体系选定，不能用普通砌筑砂浆M10等级代替耐火性能要求，且采用满缝施工方法，保证密实与气密性。烟道砌筑要求不能有通缝和空隙，以免烟气泄漏。整个壁炉的质量控制环节尤为重要，特别是对于砂浆配比、砖块平整度与接缝饱满性等要实行严格自检与复检。

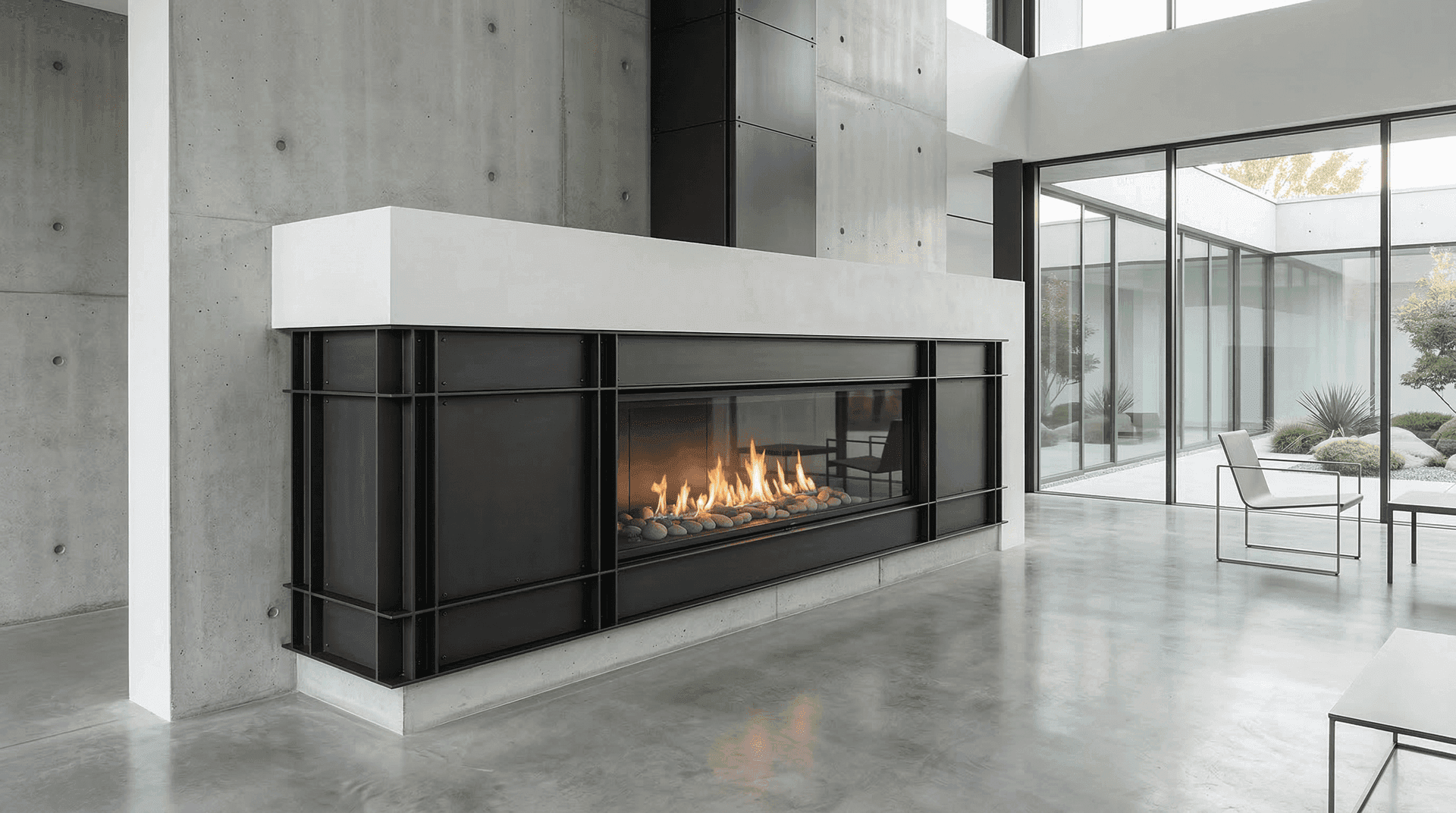

工厂化壁炉系统
工厂制造的壁炉通常给出明确的燃料、烟道、净距和安装说明，但只有按认证系统安装并验收，这些条件才成立。燃气、电和生物质设备不能互相替代，更不能因为是成品设备就省略现场通风、排烟或供电检查。
主要类型与核心技术
燃气壁炉是一类工厂化壁炉，送风、燃烧器与换热形式因产品而异。采用预混燃烧时，也须通过燃烧与排烟调试核实效率和CO排放。其热交换器通常由高导热金属制成，能快速将热量输送至居室。
电壁炉采用PTC陶瓷或电热丝加热，配备多档智能温控、遥控器、定时功能和过载安全保护，外观上使用LED仿真火焰技术，满足视觉和舒适双重需求。生物燃料壁炉则以可再生燃料如酒精或木颗粒为能源，主打环境友好与简洁安装。
安装与维护要点
工厂化壁炉安装标准化程度高，但仍对专业施工提出要求。例如，燃气壁炉需燃气工程师进行合格气密检测、管道密封和排气系统调试。电壁炉安装简化，但应根据现场总用电负荷合理接线，并增设过载保护。
定期维护包括烟气通道清洁（燃气/生物质壁炉）、电系统绝缘检测（电壁炉）、燃烧器和热交换器检修等。安全隐患排查建议每年至少一次，确保系统长期运行无故障。
现代工厂化壁炉在中国的广泛应用，需要关注与国内燃气品质的匹配。建议采购设备时明确天然气热值及相应调节参数，避免因气源差异造成燃烧效果及效率下降。
电气系统设计基础
住宅电气系统要在正常使用和故障两种状态下都可控。设计不仅分配插座和照明，还要计算负荷、划分回路、选择保护装置，并为检修和可能新增的设备保留清晰边界。
设计原则与负荷评估
住宅电气设计应执行《建筑电气与智能化通用规范》GB 55024、《低压配电设计规范》GB 50054 等当前有效文件，并结合住宅与地方要求设置配电、回路、过电流保护、剩余电流保护和接地。系统负荷计算不仅囊括照明、插座、空调、厨房大功率设备等典型用电，还应预留增长空间以支持电动汽车充电和智能家居扩展。
用电高峰与同时使用率取决于家庭设备、生活习惯和能源系统，应按负荷清单及需要系数计算，不能预设为装机容量的固定比例。对有电动汽车需求的住户，建议单独布置新能源充电专用回路。

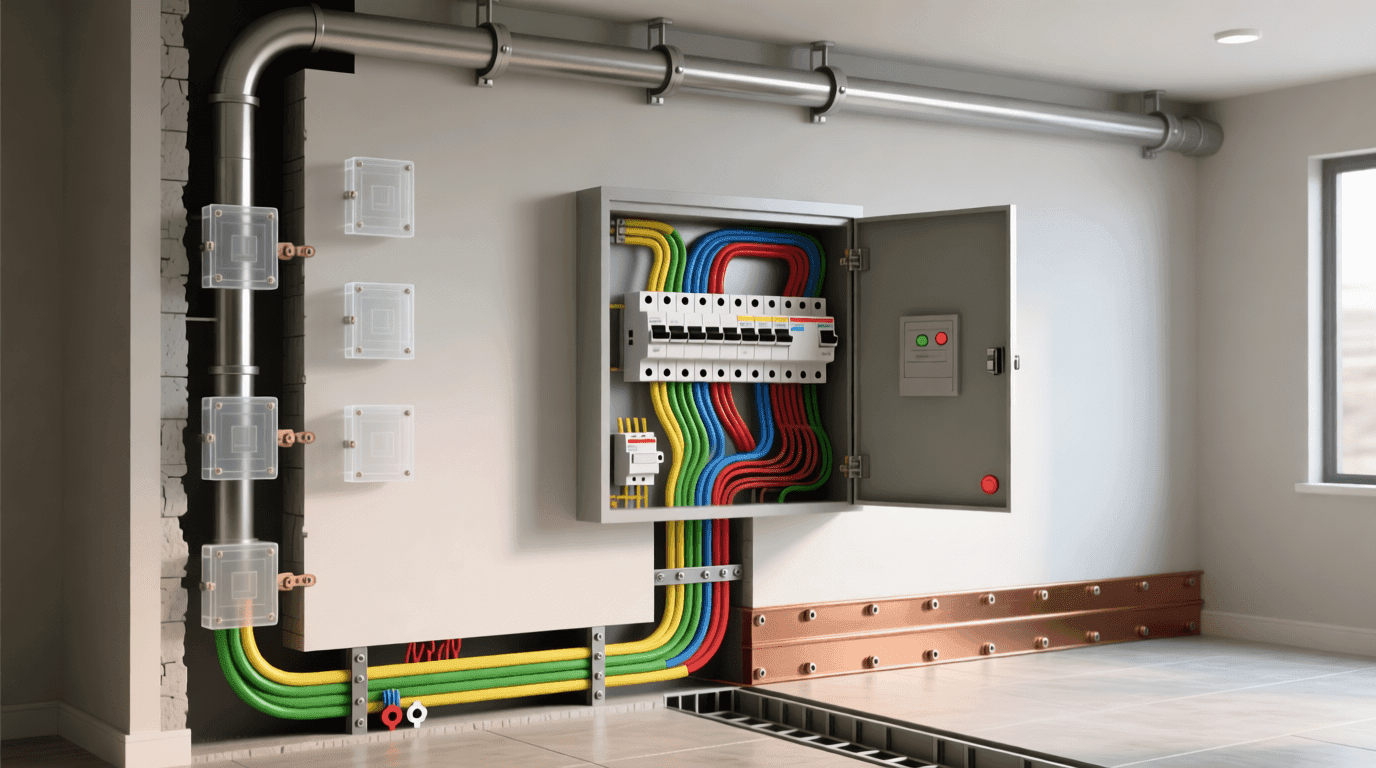

配电系统布置
住宅配电系统采用分级管理：主配电箱位置宜靠近电源进户处，内设总开关、分路开关及多级漏电保护装置。分支回路按功能区、功率类别单独设计，厨房、卫生间、空调等应设独立回路，并采用优质断路器。
住宅可采用TN-C-S或TN-S等接地系统，具体形式由供电与设计条件确定；接地电阻和保护导体截面须结合故障保护、防雷及等电位联结要求计算，不能统一定为1欧姆和16平方毫米。

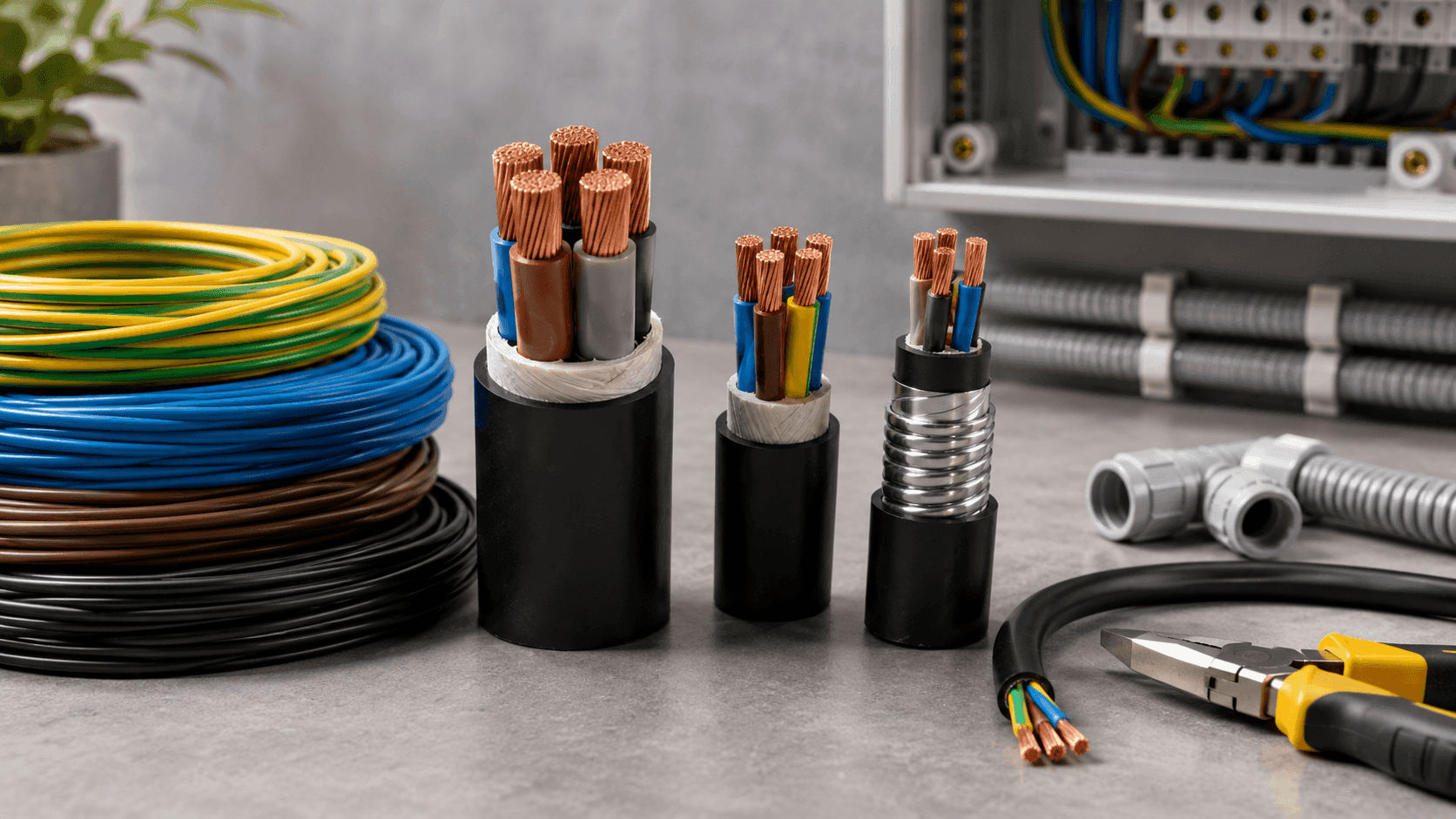

电线与电缆的选择
导线截面和材质直接影响电气系统的安全与寿命。导线截面须根据负荷、敷设方式、载流量、电压降和保护配合计算。属于CCC目录的产品应具有相应认证；BV、BVR本身不表示阻燃等级，阻燃性能须另核对产品标识与检测。
此外，还应综合考虑布线方式、环境温度因素，对导线载流量进行合理修正，保证电气系统历久弥新，安全可靠。

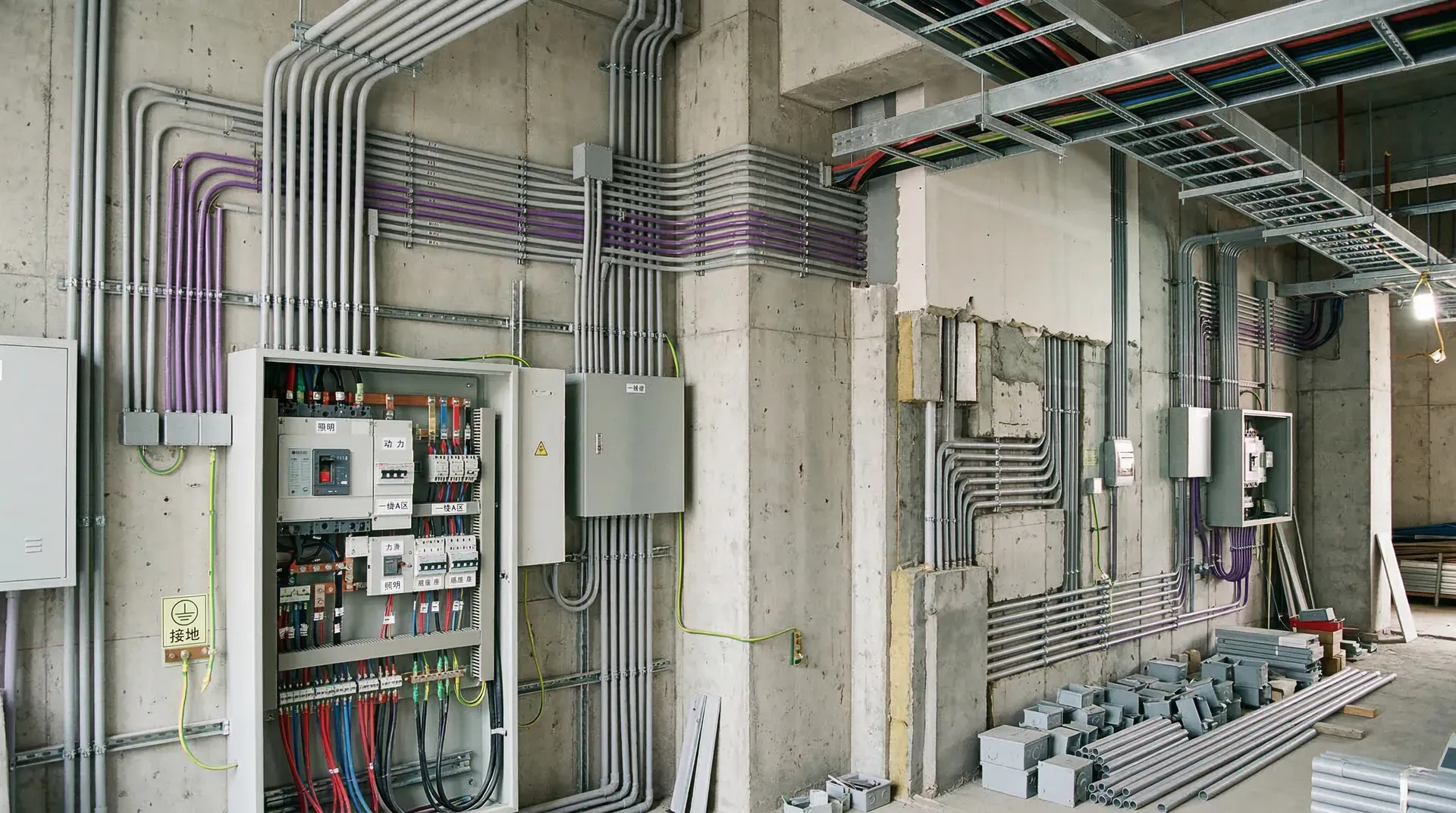

电气施工与规范要求
电气施工是确保系统安全运行的关键环节，涉及线路敷设、设备安装、接线工艺等多个方面。在中国建筑工程中，电气施工必须由具备相应资质的专业队伍执行，施工过程严格按照设计图纸和相关规范进行。
线路敷设要同时满足载流、散热、机械防护、防火和可更换要求。导管材质、填充率与弯曲半径应根据敷设环境、导线数量和产品标准确定，并通过可穿线性检查，不能统一按“预留 30%”或“六倍管径”处理。
接线质量会影响接触电阻、温升和长期可靠性。端子、线鼻子和工具应与导体材料及截面匹配，压接或紧固按厂家规定的模具、次数和扭矩执行，并完成外观、拉力或温升等规定检查。
接地与等电位联结为故障电流提供受控路径，并与保护装置配合切断电源。接地形式、接地电阻、导体截面和自然接地体利用方式要根据电源系统、建筑防雷及当前规范计算，不存在适用于所有住宅的 1 欧姆或 16 平方毫米统一答案。
电气验收包括绝缘、保护导体连续性、接地、保护装置动作和功能试验等。仪表量程、测试电压、合格值和操作顺序应按回路、设备及现行验收标准制定，并完整记录；测试本身也需执行停送电和人员防护程序。
住宅电气系统投入使用前，应按项目所在地的供电接入、工程验收和移交程序完成相应检查与手续，具体责任主体不能一概表述为供电部门。
住宅电气系统的发展趋势体现在智能化和节能化两个方向。智能家居系统集成了照明控制、安防监控、环境调节等功能，通过物联网技术实现远程控制和自动化运行。节能技术包括LED照明、变频空调、太阳能发电等，既降低了运行成本，也符合绿色建筑的发展要求。
在实际工程应用中，电气设计师需要平衡技术先进性与经济合理性，既要满足当前使用需求，也要为未来技术升级预留接口。施工管理方面，要建立完善的质量控制体系，从材料进场到竣工验收全过程监管，确保工程质量符合设计要求和使用标准。
两道安全推演
推演一：壁炉排烟异常。 写出燃烧空气从哪里来、烟气从哪里走、哪里可能回流，一氧化碳探测、停机和人员处置分别如何响应。
推演二：厨房电器发生绝缘故障。 沿设备外壳、保护导体、剩余电流或过电流保护一直追到故障回路被切断，并说明为什么不能仅靠“总开关更大”。
壁炉能否设置、使用何种燃料以及烟道、防火间距，应先查询当地规划、消防、环保和燃气规定。电气系统则应执行《建筑电气与智能化通用规范》GB 55024 等当前有效标准，由具备资格的专业人员设计施工。
