电磁感应

19世纪初,科学家们已经知道电流能够产生磁场。既然“电”能生“磁”,那“磁”能不能生“电”呢?英国物理学家法拉第经过十年不懈的实验探索,终于在1831年找到了答案——在特定条件下,磁场确实可以产生电流。这一发现彻底改变了人类使用能源的方式,成为今天发电机和变压器的理论基础。


法拉第的发现

1831年,法拉第设计了一组关键实验,揭示了“磁生电”的秘密。

实验一:导线切割磁力线 将一根导线放在两磁极之间,当导线静止时,电流计指针不动;当导线向左或向右快速移动时,电流计指针发生偏转,电路中出现了电流。

实验二:磁铁插入线圈 将条形磁铁迅速插入线圈时,电流计指针偏转;磁铁静止在线圈内时,指针回到零;磁铁迅速拔出时,指针再次偏转,且方向与插入时相反。

实验三:线圈靠近通电螺线管 将一个线圈(副线圈)靠近另一个接有开关的通电线圈(原线圈)。合上开关的瞬间,副线圈中出现电流;电流稳定后,感应电流消失;断开开关的瞬间,电流再次出现,方向相反。

法拉第将上述现象总结为一条规律:只要穿过线圈的磁通量发生变化,线圈中就会产生电流。这一现象被称为电磁感应,产生的电流叫做感应电流。

电磁感应的核心不是“有磁场”,而是“磁场在变化”。磁铁静止在线圈中不会产生感应电流,只有磁铁运动(磁通量改变)才能产生感应电流。

以下是三组实验现象的对比:


感应电流产生的条件

电磁感应的条件可以从两个角度来理解。

从磁通量的角度 穿过闭合线圈的磁通量(Φ\PhiΦ)发生变化时,线圈中就产生感应电流。磁通量越变化越快,感应电流越大。磁通量的大小由磁场强度和线圈面积共同决定,可以近似表示为:

Φ=BS\Phi = BSΦ=BS

其中 BBB 是磁感应强度(单位:特斯拉,T),SSS 是线圈面积(单位:m²)。

从导体运动的角度 导体在磁场中做切割磁力线的运动时,导体中会产生感应电动势(即感应电流的驱动力)。切割速度越快、导体越长、磁场越强,感应电动势越大:

ε=BLv\varepsilon = BLvε=BLv

其中 BBB 为磁感应强度(T),LLL 为导体有效长度(m),vvv 为切割速度(m/s)。

产生感应电流必须同时满足两个条件:一是电路必须是闭合的;二是穿过电路的磁通量必须发生变化。两个条件缺一不可。

例1 一根长度为 0.5 m0.5\ \text{m}0.5 m 的导线,在磁感应强度为 0.4 T0.4\ \text{T}0.4 T 的匀强磁场中,以 5 m/s5\ \text{m/s}5 m/s 的速度垂直切割磁力线,求感应电动势。

解:

ε=BLv=0.4 T×0.5 m×5 m/s=1 V\varepsilon = BLv = 0.4\ \text{T} \times 0.5\ \text{m} \times 5\ \text{m/s} = 1\ \text{V}ε=BLv=0.4 T×0.5 m×5 m/s=1 V

该导线产生的感应电动势为 1 V1\ \text{V}1 V。


发电机的工作原理

发电机是将机械能转化为电能的装置,其核心工作原理正是电磁感应。发电机的基本结构包括两个部分:不动的磁铁(定子)和可以旋转的线圈(转子)。

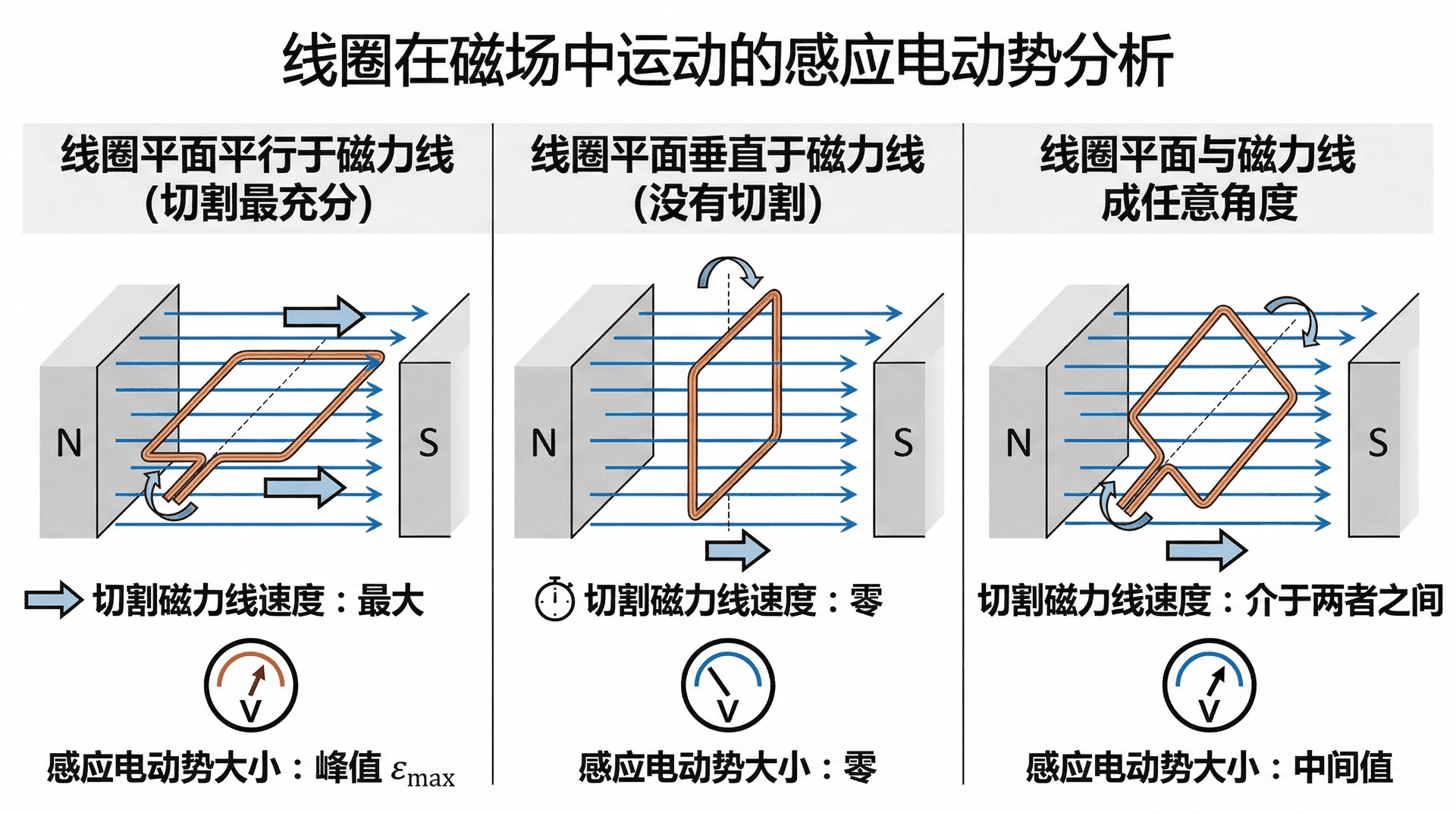

当线圈在磁场中旋转时,线圈不断地切割磁力线,线圈两端就持续产生感应电动势。旋转过程中,线圈平面与磁力线的位置关系不断变化,感应电动势也随之变化:


由于线圈不断旋转,感应电动势的大小和方向都在周期性地改变,这样产生的电流就是交流电。

发电站中的发电机,无论是水力发电、火力发电还是风力发电,发电部分都利用线圈在磁场中旋转的原理。不同的是驱动线圈旋转的能量来源:水力发电用水流冲击水轮机,火力发电用蒸汽推动汽轮机,风力发电用风力带动叶片。

例2 某发电机线圈共 200200200 匝,每匝有效导线长度为 0.3 m0.3\ \text{m}0.3 m,在磁感应强度为 0.5 T0.5\ \text{T}0.5 T 的匀强磁场中旋转。线圈平面平行于磁力线时,每根有效导线的切割速度为 10 m/s10\ \text{m/s}10 m/s,求此时发电机的感应电动势峰值。

解:每根有效导线的感应电动势:

ε1=BLv=0.5 T×0.3 m×10 m/s=1.5 V\varepsilon_1 = BLv = 0.5\ \text{T} \times 0.3\ \text{m} \times 10\ \text{m/s} = 1.5\ \text{V}ε1​=BLv=0.5 T×0.3 m×10 m/s=1.5 V

每匝线圈中有两根有效导线串联,N=200N = 200N=200 匝,总电动势峰值:

εmax⁡=2Nε1=2×200×1.5 V=600 V\varepsilon_{\max} = 2N\varepsilon_1 = 2 \times 200 \times 1.5\ \text{V} = 600\ \text{V}εmax​=2Nε1​=2×200×1.5 V=600 V


交流电与直流电

发电机旋转产生的电流方向随时间不断改变,这种电流叫做交流电(AC)。电池等提供的电流方向始终不变,叫做直流电(DC)。

交流电随时间变化的规律通常呈正弦曲线。我国家庭和工业用电均采用交流电,频率为 50 Hz50\ \text{Hz}50 Hz,意思是每秒钟电流完整变化 505050 次(方向改变 100100100 次)。

交流电的有效电压是指与直流电产生相同热效应时所对应的电压值。我国家庭用电的额定电压为 220 V220\ \text{V}220 V,这就是有效值,而实际电压的峰值约为:

Umax⁡=2×U≈1.41×220 V≈311 VU_{\max} = \sqrt{2} \times U \approx 1.41 \times 220\ \text{V} \approx 311\ \text{V}Umax​=2​×U≈1.41×220 V≈311 V

家庭用电插座提供的是 220 V220\ \text{V}220 V 交流电,其电压峰值接近 311 V311\ \text{V}311 V,远高于人体安全电压(36 V36\ \text{V}36 V),绝不可以用手直接触碰。

例3 我国工业用电的有效电压为 380 V380\ \text{V}380 V,求其电压峰值。

解:

Umax⁡=2×380 V≈1.41×380 V≈537 VU_{\max} = \sqrt{2} \times 380\ \text{V} \approx 1.41 \times 380\ \text{V} \approx 537\ \text{V}Umax​=2​×380 V≈1.41×380 V≈537 V

工业用电的电压峰值约为 537 V537\ \text{V}537 V。


变压器的工作原理

变压器是利用电磁感应原理改变交流电电压的装置,是远距离输电系统中不可缺少的设备。

变压器的基本结构是两组线圈(原线圈和副线圈)绕在同一个铁芯上。当原线圈接上交流电时,铁芯内产生交变磁场,这个变化的磁场穿过副线圈,使副线圈中产生感应电动势,从而在副线圈两端出现电压。

变压器的变压规律由匝数比决定:

U1U2=N1N2\frac{U_1}{U_2} = \frac{N_1}{N_2}U2​U1​​=N2​N1​​

其中 U1U_1U1​ 为原线圈电压,U2U_2U2​ 为副线圈电压,N1N_1N1​ 为原线圈匝数,N2N_2N2​ 为副线圈匝数。

理想变压器(忽略能量损失)满足功率守恒:

U1I1=U2I2U_1 I_1 = U_2 I_2U1​I1​=U2​I2​

因此电流比与匝数比的关系为:

I1I2=N2N1\frac{I_1}{I_2} = \frac{N_2}{N_1}I2​I1​​=N1​N2​​

升压变压器(N2>N1N_2 > N_1N2​>N1​)使电压升高、电流减小;降压变压器(N2<N1N_2 < N_1N2​<N1​)使电压降低、电流增大。

类型匝数关系电压变化电流变化应用示例
升压变压器N2>N1N_2 > N_1N2​>N1​U2>U1U_2 > U_1U2​>U1​I2<I1I_2 < I_1I2​<I1​发电站出口升压输电
降压变压器N2<N1N_2 < N_1N2​<N1​U2<U1U_2 < U_1U2​<U1​I2>I1I_2 > I_1I2​>I1​用户端降压供电
隔离变压器N2=N1N_2 = N_1N2​=N1​U2=U1U_2 = U_1U2​=U1​I2=I1I_2 = I_1I2​=I1​电气安全隔离

变压器只能改变交流电的电压,不能改变直流电的电压。原因在于直流电产生的是稳定不变的磁场,不变化的磁场无法在副线圈中感应出电动势。

例4 某变压器原线圈有 100010001000 匝,副线圈有 505050 匝,原线圈接 220 V220\ \text{V}220 V 的交流电,求副线圈的输出电压。

解:由变压比公式:

U2=U1×N2N1=220 V×501000=11 VU_2 = U_1 \times \frac{N_2}{N_1} = 220\ \text{V} \times \frac{50}{1000} = 11\ \text{V}U2​=U1​×N1​N2​​=220 V×100050​=11 V

该变压器副线圈输出电压为 11 V11\ \text{V}11 V,属于降压变压器。

例5 某升压变压器,原线圈接 10000 V10000\ \text{V}10000 V 的交流电,副线圈输出 220000 V220000\ \text{V}220000 V,原线圈电流为 100 A100\ \text{A}100 A。求:(1)原副线圈的匝数比;(2)副线圈的电流。

解:

(1)匝数比:

N1N2=U1U2=10000220000=122\frac{N_1}{N_2} = \frac{U_1}{U_2} = \frac{10000}{220000} = \frac{1}{22}N2​N1​​=U2​U1​​=22000010000​=221​

(2)由功率守恒:

I2=I1×N1N2=100 A×122≈4.5 AI_2 = I_1 \times \frac{N_1}{N_2} = 100\ \text{A} \times \frac{1}{22} \approx 4.5\ \text{A}I2​=I1​×N2​N1​​=100 A×221​≈4.5 A


远距离输电

发电站发出的电能需要经过远距离输电才能到达用户。输电线有电阻,通过电流时会产生热量,造成能量损失。输电线上的功率损失为:

P损=I2R线P_{\text{损}} = I^2 R_{\text{线}}P损​=I2R线​

从这个公式可以看出,减小输电电流 III 是降低线路损耗最有效的方法。在输送相同功率(P=UIP = UIP=UI)的情况下,提高电压就能成比例地减小电流,从而大幅降低损耗。

例6 某发电站输出功率为 P=107 WP = 10^7\ \text{W}P=107 W,输电线总电阻为 R=50 ΩR = 50\ \OmegaR=50 Ω。(1)若用 10000 V10000\ \text{V}10000 V 输电,输电电流和线路损耗分别是多少?(2)若升压到 100000 V100000\ \text{V}100000 V 输电,结果如何?

解:

(1)U1=10000 VU_1 = 10000\ \text{V}U1​=10000 V:

I1=PU1=107 W10000 V=1000 AI_1 = \frac{P}{U_1} = \frac{10^7\ \text{W}}{10000\ \text{V}} = 1000\ \text{A}I1​=U1​P​=10000 V107 W​=1000 A

P损1=I12R=10002×50=5×107 WP_{\text{损}1} = I_1^2 R = 1000^2 \times 50 = 5 \times 10^7\ \text{W}P损1​=I12​R=10002×50=5×107 W

(2)U2=100000 VU_2 = 100000\ \text{V}U2​=100000 V:

I2=PU2=107 W100000 V=100 AI_2 = \frac{P}{U_2} = \frac{10^7\ \text{W}}{100000\ \text{V}} = 100\ \text{A}I2​=U2​P​=100000 V107 W​=100 A

P损2=I22R=1002×50=5×105 WP_{\text{损}2} = I_2^2 R = 100^2 \times 50 = 5 \times 10^5\ \text{W}P损2​=I22​R=1002×50=5×105 W

电压提高了 101010 倍,输电电流减小为原来的 110\dfrac{1}{10}101​,线路损耗减小为原来的 1100\dfrac{1}{100}1001​:

输电电压输电电流线路功率损失占总功率比例
10000 V10000\ \text{V}10000 V1000 A1000\ \text{A}1000 A5×107 W5 \times 10^7\ \text{W}5×107 W500%(损耗远超输出,不合实际)
100000 V100000\ \text{V}100000 V100 A100\ \text{A}100 A5×105 W5 \times 10^5\ \text{W}5×105 W5%

我国超高压输电线路的电压高达 500 kV500\ \text{kV}500 kV 甚至 1000 kV1000\ \text{kV}1000 kV,就是为了尽量减少远距离输电的线路损耗,提高输电效率。


练习题

选择题

第1题(考查电磁感应的产生条件)

下列情况中,闭合线圈内能产生感应电流的是:

A. 线圈静止在匀强磁场中  B. 磁铁静止在线圈内部  C. 线圈平面垂直磁力线且静止  D. 导线在磁场中做切割磁力线的运动

答案:D

解析:产生感应电流的条件是穿过闭合电路的磁通量发生变化。A、B、C中线圈或磁铁都静止,磁通量不变,不产生感应电流;D中导线切割磁力线,磁通量持续变化,能产生感应电流。

第2题(考查变压器的变压规律)

某变压器原线圈有 200200200 匝,副线圈有 100010001000 匝,原线圈接 110 V110\ \text{V}110 V 的交流电,则副线圈的输出电压为:

A. 22 V22\ \text{V}22 V  B. 110 V110\ \text{V}110 V  C. 550 V550\ \text{V}550 V  D. 1100 V1100\ \text{V}1100 V

答案:C

解析:由变压比公式 U1U2=N1N2\dfrac{U_1}{U_2} = \dfrac{N_1}{N_2}U2​U1​​=N2​N1​​,得:

U2=U1×N2N1=110 V×1000200=550 VU_2 = U_1 \times \frac{N_2}{N_1} = 110\ \text{V} \times \frac{1000}{200} = 550\ \text{V}U2​=U1​×N1​N2​​=110 V×2001000​=550 V

副线圈匝数多于原线圈,属于升压变压器,输出电压 550 V550\ \text{V}550 V。

第3题(考查交流电与直流电的区别)

关于交流电和直流电,以下说法正确的是:

A. 变压器既能改变交流电压,也能改变直流电压  B. 我国家庭用电是 50 Hz50\ \text{Hz}50 Hz 的交流电,电压有效值为 220 V220\ \text{V}220 V  C. 交流电的方向不变,直流电的方向随时间变化  D. 手机、笔记本电脑直接使用 220 V220\ \text{V}220 V 交流电供电

答案:B

解析:A错,变压器只能改变交流电压,不能改变直流电压;B正确,我国家用电是频率 50 Hz50\ \text{Hz}50 Hz、有效值 220 V220\ \text{V}220 V 的交流电;C的描述与实际相反,交流电方向周期变化,直流电方向不变;D错,手机和笔记本电脑通过充电器/适配器将 220 V220\ \text{V}220 V 交流电转换为低压直流电后使用。

第4题(考查升压输电降低线路损耗)

某发电站以功率 PPP 向外输电,输电线总电阻为 RRR。若将输电电压提高到原来的 222 倍,则输电线上的功率损失变为原来的:

A. 222 倍  B. 12\dfrac{1}{2}21​ 倍  C. 444 倍  D. 14\dfrac{1}{4}41​ 倍

答案:D

解析:输电功率 PPP 不变,电压提高到 222 倍,由 I=PUI = \dfrac{P}{U}I=UP​ 知电流减小为原来的 12\dfrac{1}{2}21​。线路损耗 P损=I2RP_{\text{损}} = I^2 RP损​=I2R,电流减半后,损耗变为原来的 (12)2=14\left(\dfrac{1}{2}\right)^2 = \dfrac{1}{4}(21​)2=41​。


计算题

第5题(考查变压器匝数比与电流关系)

某理想变压器,原线圈匝数 N1=500N_1 = 500N1​=500 匝,副线圈匝数 N2=100N_2 = 100N2​=100 匝,副线圈接有一个 11 Ω11\ \Omega11 Ω 的电阻,原线圈两端电压为 U1=220 VU_1 = 220\ \text{V}U1​=220 V。求:(1)副线圈的输出电压;(2)通过副线圈电阻的电流;(3)原线圈中的电流。

解:

(1)副线圈输出电压:

U2=U1×N2N1=220 V×100500=44 VU_2 = U_1 \times \frac{N_2}{N_1} = 220\ \text{V} \times \frac{100}{500} = 44\ \text{V}U2​=U1​×N1​N2​​=220 V×500100​=44 V

(2)通过副线圈电阻的电流:

I2=U2R=44 V11 Ω=4 AI_2 = \frac{U_2}{R} = \frac{44\ \text{V}}{11\ \Omega} = 4\ \text{A}I2​=RU2​​=11 Ω44 V​=4 A

(3)由功率守恒(理想变压器 U1I1=U2I2U_1 I_1 = U_2 I_2U1​I1​=U2​I2​):

I1=U2I2U1=44 V×4 A220 V=0.8 AI_1 = \frac{U_2 I_2}{U_1} = \frac{44\ \text{V} \times 4\ \text{A}}{220\ \text{V}} = 0.8\ \text{A}I1​=U1​U2​I2​​=220 V44 V×4 A​=0.8 A

验证:由匝数比 I1I2=N2N1=100500=15\dfrac{I_1}{I_2} = \dfrac{N_2}{N_1} = \dfrac{100}{500} = \dfrac{1}{5}I2​I1​​=N1​N2​​=500100​=51​,则 I1=4 A5=0.8 AI_1 = \dfrac{4\ \text{A}}{5} = 0.8\ \text{A}I1​=54 A​=0.8 A,结果一致。

第6题(考查远距离输电综合计算)

某发电站输出电功率为 P=2×106 WP = 2 \times 10^6\ \text{W}P=2×106 W,经升压变压器将电压从 10000 V10000\ \text{V}10000 V 升至 100000 V100000\ \text{V}100000 V 后向外输电,输电线总电阻为 R=20 ΩR = 20\ \OmegaR=20 Ω。求:(1)输电线上的电流;(2)输电线上损耗的功率;(3)输电线上的电压降(输电线两端的电压差)。

解:

(1)输电线上的电流:

I=PU=2×106 W100000 V=20 AI = \frac{P}{U} = \frac{2 \times 10^6\ \text{W}}{100000\ \text{V}} = 20\ \text{A}I=UP​=100000 V2×106 W​=20 A

(2)输电线上损耗的功率:

P损=I2R=202×20 Ω=400×20=8000 W=8×103 WP_{\text{损}} = I^2 R = 20^2 \times 20\ \Omega = 400 \times 20 = 8000\ \text{W} = 8 \times 10^3\ \text{W}P损​=I2R=202×20 Ω=400×20=8000 W=8×103 W

(3)输电线两端的电压降:

ΔU=IR=20 A×20 Ω=400 V\Delta U = IR = 20\ \text{A} \times 20\ \Omega = 400\ \text{V}ΔU=IR=20 A×20 Ω=400 V

输电效率验证:

η=P−P损P=(2×106−8000) W2×106 W≈99.6%\eta = \frac{P - P_{\text{损}}}{P} = \frac{(2 \times 10^6 - 8000)\ \text{W}}{2 \times 10^6\ \text{W}} \approx 99.6\%η=PP−P损​​=2×106 W(2×106−8000) W​≈99.6%

上一章电磁现象下一章光的折射
