在我们深入学习网络协议栈的过程中,前面已经了解了应用层、传输层和网络层的工作原理。 现在我们来到了一个同样重要但更加贴近硬件的层次——链路层。如果说网络层负责在互联网中为数据包寻找路径,那么链路层就是负责在相邻节点之间可靠地传输这些数据包。
想象一下现实中的快递系统:网络层就像是规划从北京到上海的整体路线,而链路层则负责确保包裹能够从一个中转站安全准确地送到下一个中转站。 每一段相邻节点之间的传输,都需要链路层来保障。

链路层位于网络协议栈的第二层,其核心职责是在物理上直接相连的网络节点之间实现数据的可靠传输。 这里所说的“相邻节点”,通常指的是在网络拓扑结构中通过物理链路直接连接的设备,比如主机与路由器之间,或者路由器与路由器之间。 链路层通过一系列协议和机制,确保数据能够在这些直接相连的节点间高效、准确地传递,为上层网络通信打下基础。
链路层就像是邮政系统中的邮递员,负责把邮件从一个邮局送到下一个邮局。它不需要关心最终目的地在哪里(那是网络层的事情),只需要专注地完成当前这一段路径的数据传输任务。
在这个过程中,链路层需要解决几个关键问题:如何将网络层的数据包装成适合在特定链路上传输的格式?如何确保数据在传输过程中不出错?当多个设备共享同一个传输媒介时,如何协调它们的访问?
在链路层的语境中,我们把运行链路层协议的设备统称为“节点”。这些节点包括主机、路由器、交换机以及WiFi接入点等。而连接相邻节点的通信信道,我们称之为“链路”。

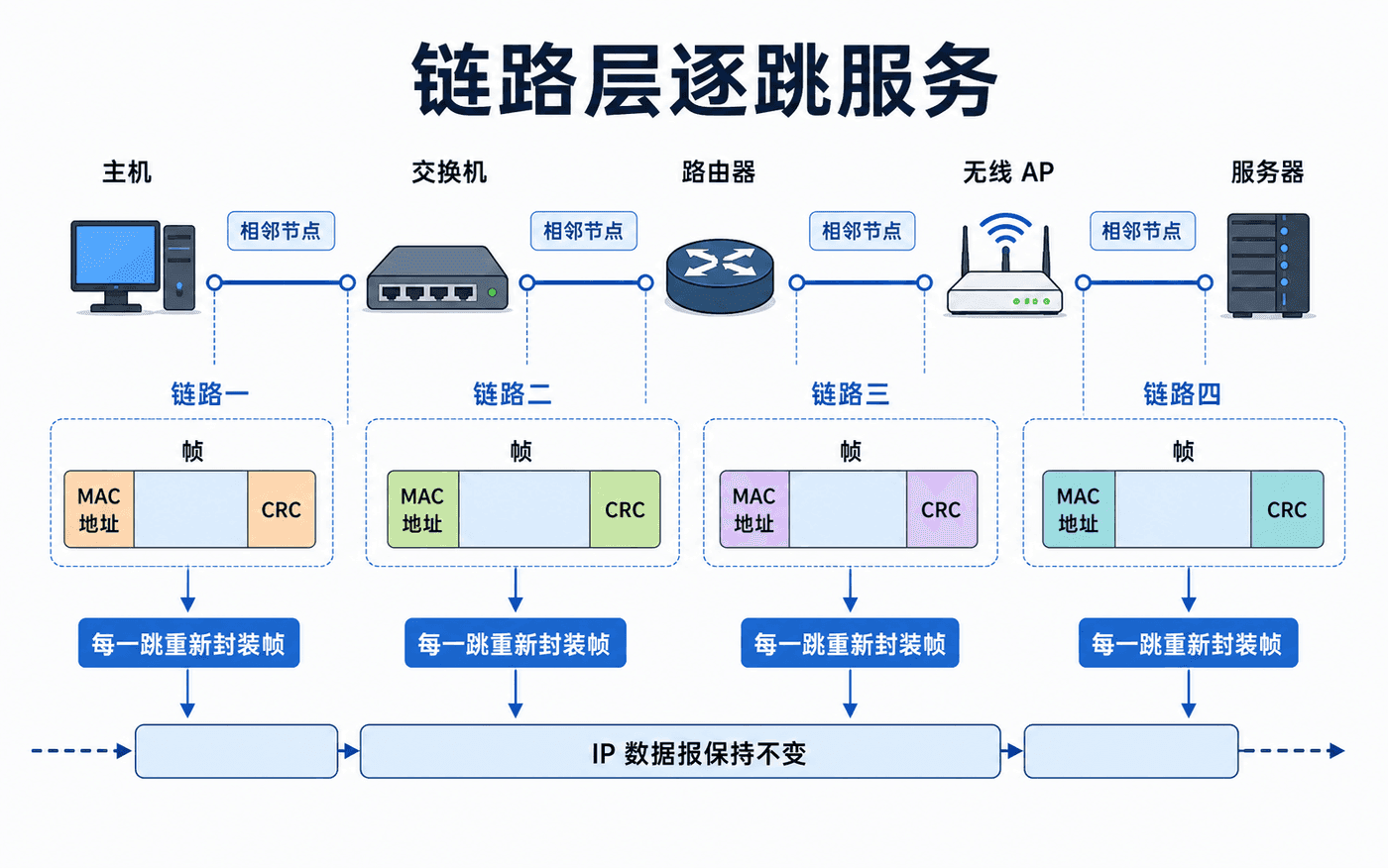

一个数据包从源主机到目标主机的完整旅程,需要经过多个链路的接力传输。每经过一个链路,数据包都会被重新封装,就像快递包裹在每个中转站都要重新贴上新的运单标签一样。
让我们通过一个具体例子来理解这个过程。假设你在公司里通过WiFi发送一个文件到服务器,这个数据包的旅程可能是这样的:
在这个例子中,数据包需要经过六个不同的链路:WiFi链路、以太网链路、路由器间的连接等。每一段都有各自的链路层协议来处理传输细节。

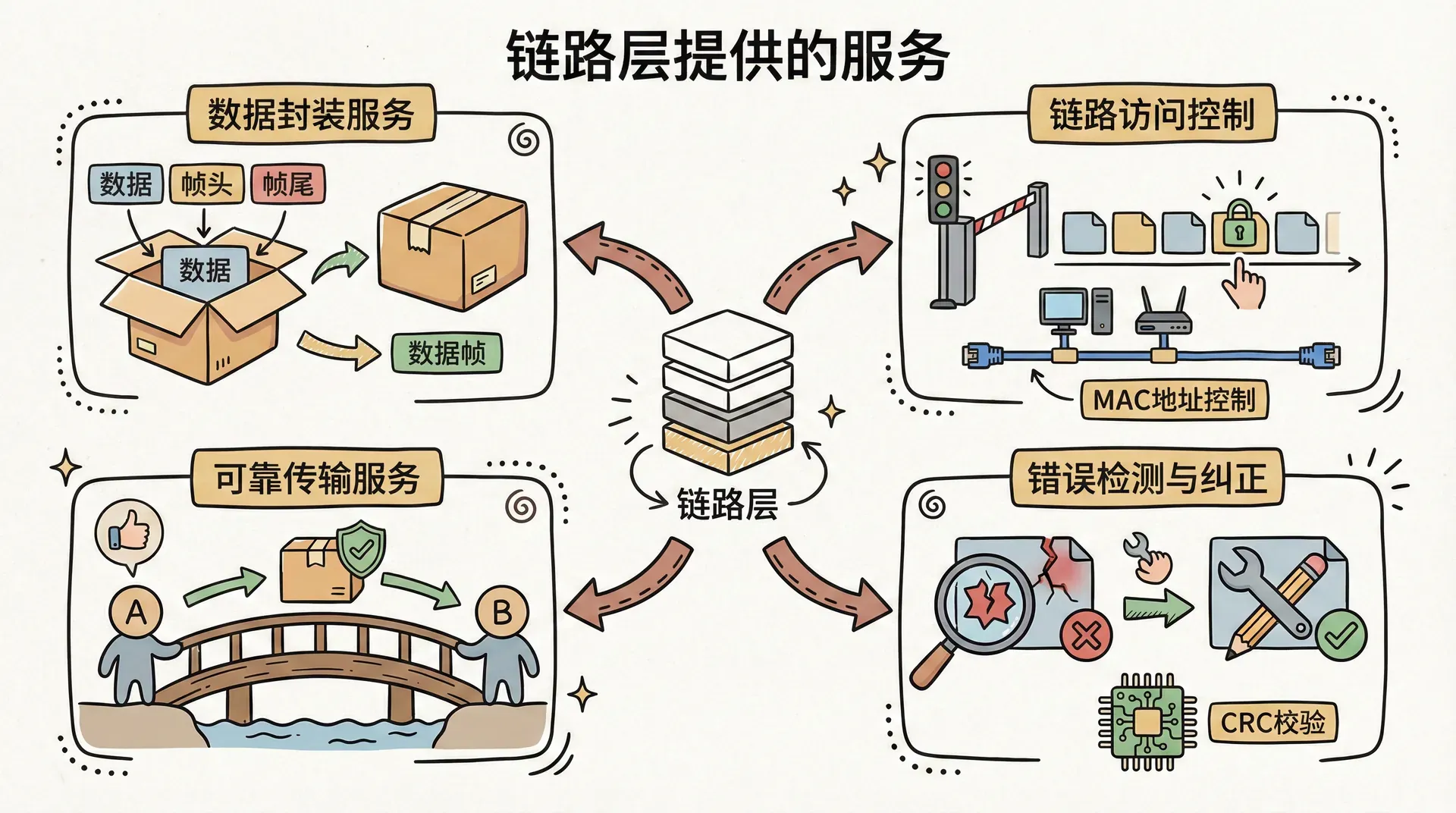

就像快递公司会提供不同等级的服务一样,不同的链路层协议也提供不同程度的服务保障。让我们来看看链路层可能提供的主要服务类型。

这是几乎所有链路层协议都提供的基础服务。链路层会将来自网络层的数据包封装在一个“帧”(frame)中,然后再发送到物理链路上。这个帧包含了数据本身,以及一些链路层需要的控制信息。
就像我们寄快递时要在包裹外面贴上快递单一样,链路层也要在数据外面加上自己的“快递单”——帧头部,里面记录了这一段传输需要的各种信息。
在多个设备共用同一传输媒介的场景下,链路层必须引入有效的介质访问控制机制,以协调各节点对信道的使用,防止数据帧在物理链路上发生冲突。可以将其类比为城市交通枢纽中的信号灯系统,通过规则和协议保障各方有序通行。
对于点对点链路(如两台路由器之间的专线),介质访问控制相对简单,通信双方可以直接协商传输时机。而在广播型链路环境下(如传统以太网或WiFi),则需要更为复杂的多路访问协议(如CSMA/CD、CSMA/CA等)来动态分配信道资源,确保数据传输的高效与可靠。
在链路层协议的设计中,可靠传输并非必备特性。对于物理环境较为复杂、误码率较高的链路(如无线信道),链路层通常会引入确认(ACK)与重传机制,以提升数据传输的可靠性。这些机制能够在检测到帧丢失或损坏时,自动请求重发,确保数据能够被完整、准确地送达对端。
以太网等高质量有线链路由于物理层本身的可靠性较高,链路层往往不实现额外的可靠传输机制,而是将错误检测与纠正的责任交由更高层协议处理。相比之下,无线链路受干扰影响较大,链路层的可靠性保障机制对于提升整体通信质量具有重要意义。
传输过程中的干扰可能导致数据位的翻转,链路层通常会在帧中加入一些额外的检错码来发现这些错误。更先进的技术甚至可以不仅检测错误,还能纠正错误。

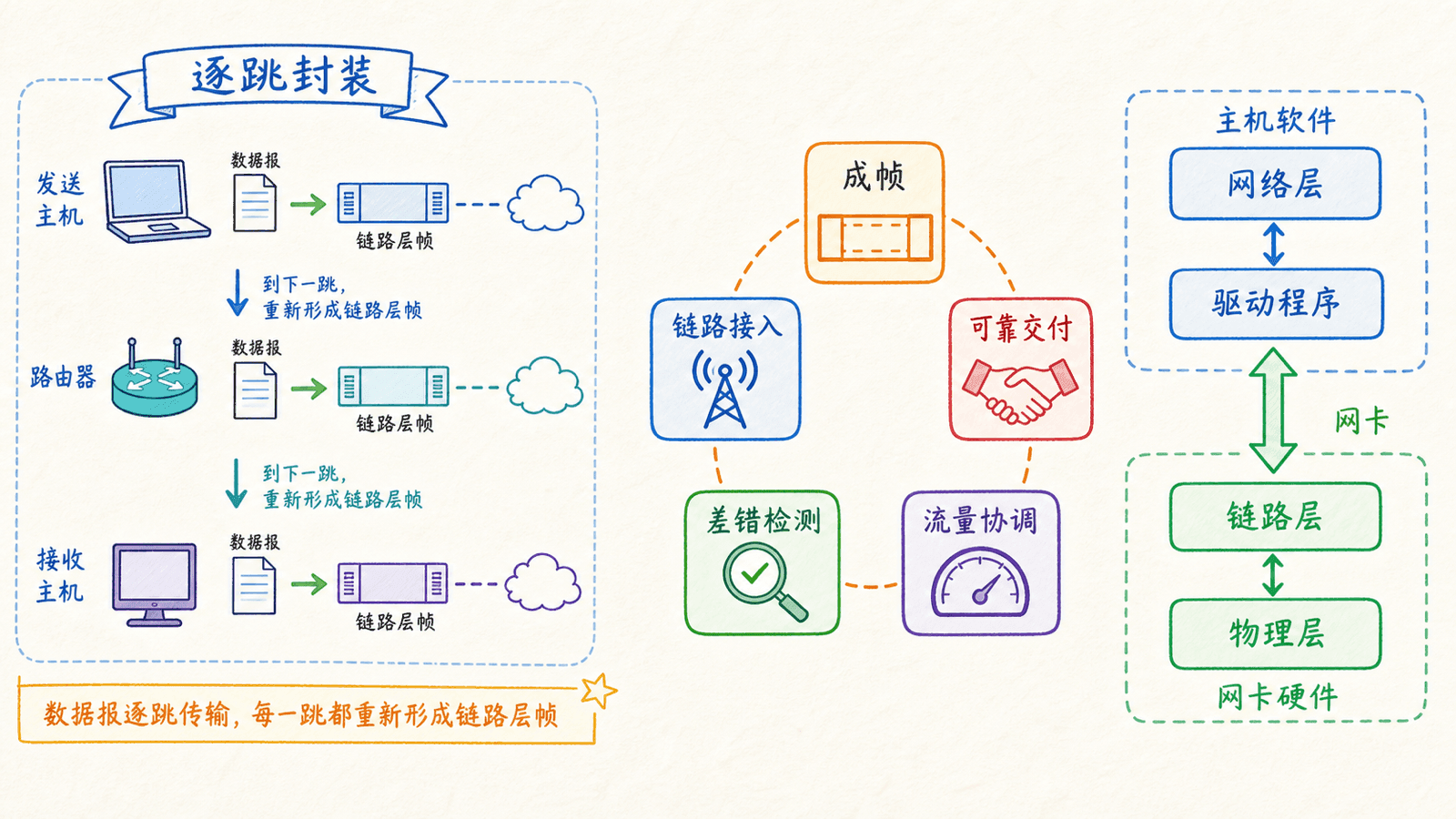

你可能会好奇,链路层的功能是在硬件中实现,还是在软件中实现?答案是两者的结合,而且大部分关键功能是在硬件中实现的。

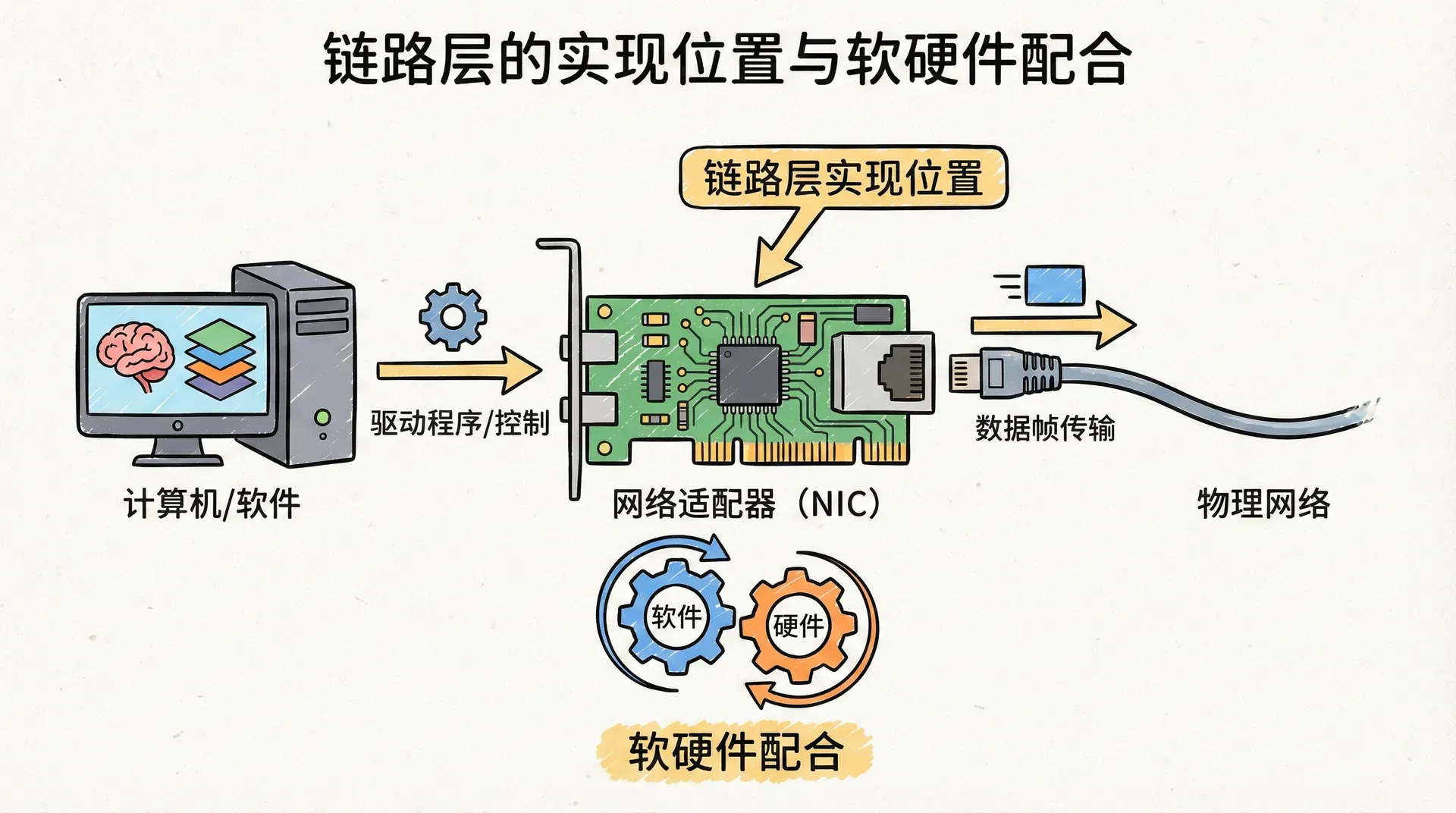

链路层的主要功能通常由网络适配器(Network Interface Controller,简称NIC)这一专用硬件实现。NIC作为主机与物理链路之间的桥梁,负责将上层网络层传递下来的数据包进行链路层封装,生成完整的数据帧,并根据所采用的链路访问协议(如以太网、WiFi等)调度帧的发送时机与方式。此外,NIC还承担了链路层的错误检测、介质访问控制等关键任务,确保数据在物理链路上传输的可靠性与有序性。
在数据发送过程中,网络适配器会从主机内存中读取网络层交付的数据包,添加链路层头部和尾部,形成标准的数据帧,然后按照链路层协议的规定将其发送到物理介质上。而在接收端,适配器负责从物理链路上接收完整的数据帧,执行帧格式校验与错误检测,若发现帧损坏则直接丢弃,若校验通过则将帧中的数据包递交给主机的网络层处理。通过这种方式,链路层的绝大部分核心机制得以在硬件层面高效实现,极大提升了数据传输的性能与稳定性。
尽管链路层的核心功能主要依赖于网络适配器等硬件实现,但仍有部分关键操作需要依托主机CPU上的软件协同完成。例如,链路层地址的配置、协议参数的初始化、以及对硬件控制器的管理与调度等,这些高层逻辑通常由操作系统内核或专用驱动程序负责。
在数据接收流程中,链路层相关的软件模块会及时响应来自网络适配器的中断信号(如新帧到达),对接收到的数据帧进行完整性校验与错误处理,并在校验通过后将有效数据递交给上层的网络层协议栈。通过软硬件的紧密协作,链路层既能充分发挥硬件的高效处理能力,又具备灵活应对复杂协议需求的能力,从而实现高性能与可扩展性的有机统一。
通过这些介绍,我们建立了对链路层的基本认识。接下来,我们将深入学习链路层的具体技术,从错误检测技术开始,逐步了解这一层是如何保障数据传输质量的。

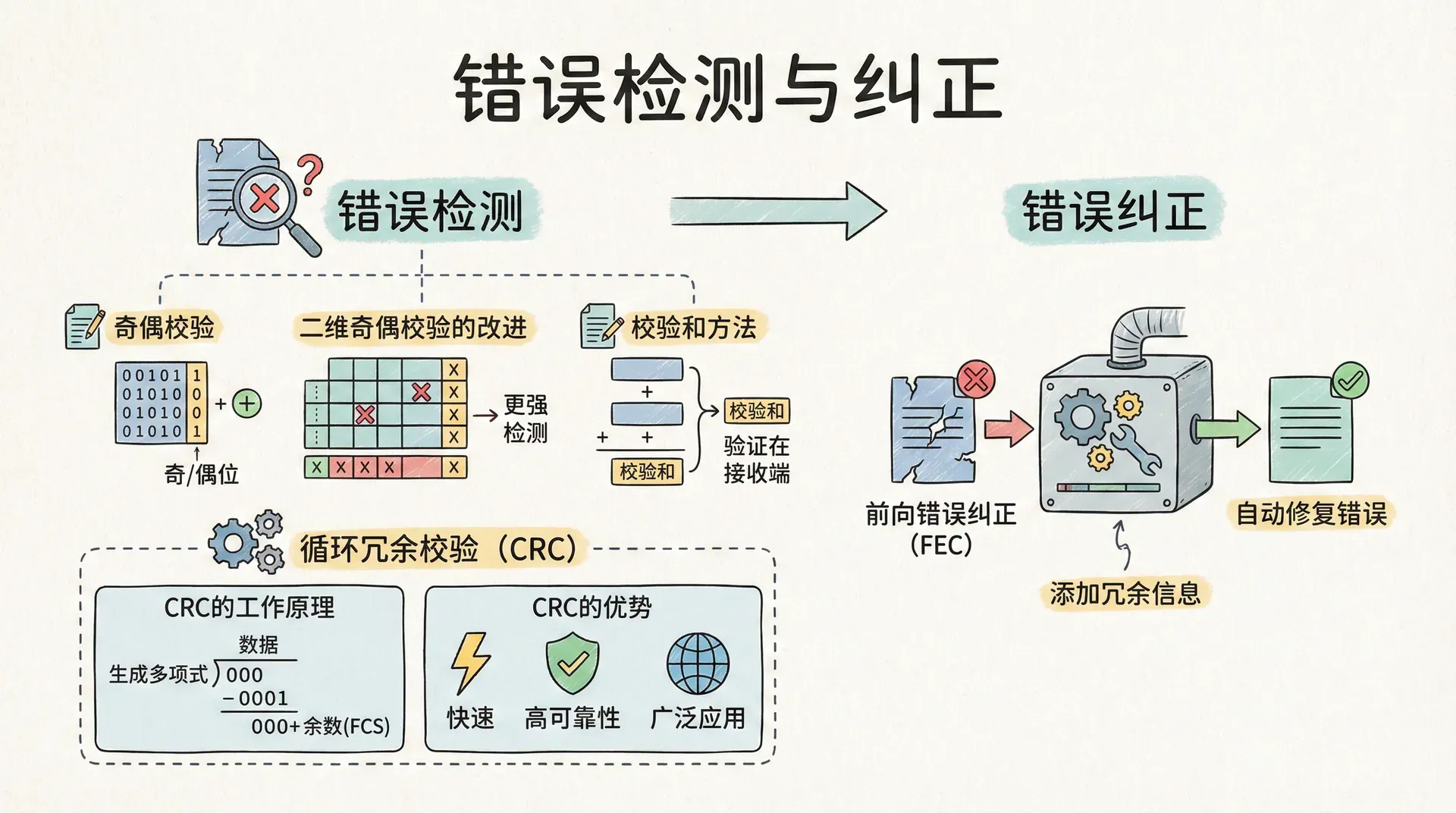

在实际的数据通信过程中,受限于物理环境的不确定性,例如电磁干扰、信号衰减以及硬件噪声等因素, 传输的数据位极有可能发生比特反转——即0变为1,或1变为0。 链路层的一个重要职责,就是能够有效检测并在某些场景下纠正这些传输错误,从而保障数据链路的可靠性。

链路层通常会引入冗余校验机制,将特定的校验信息附加到数据帧中。 这样,接收端就可以利用这些冗余信息,通过算法判断数据在传输过程中是否遭到破坏。 这一过程类似于在重要文件中加入防伪标记,确保数据的完整性和准确性,是现代通信系统不可或缺的基础保障。
在这个过程中,发送方计算出错误检测码(EDC),将其附加到数据后面一起发送。 接收方收到数据后,使用同样的算法重新计算检错码,如果计算结果与收到的检错码不匹配,就说明传输过程中出现了错误。
需要注意的是,错误检测技术并不能保证100%发现所有错误。总是存在一定概率的未检测错误,即接收方认为数据正确但实际上已经损坏的情况。

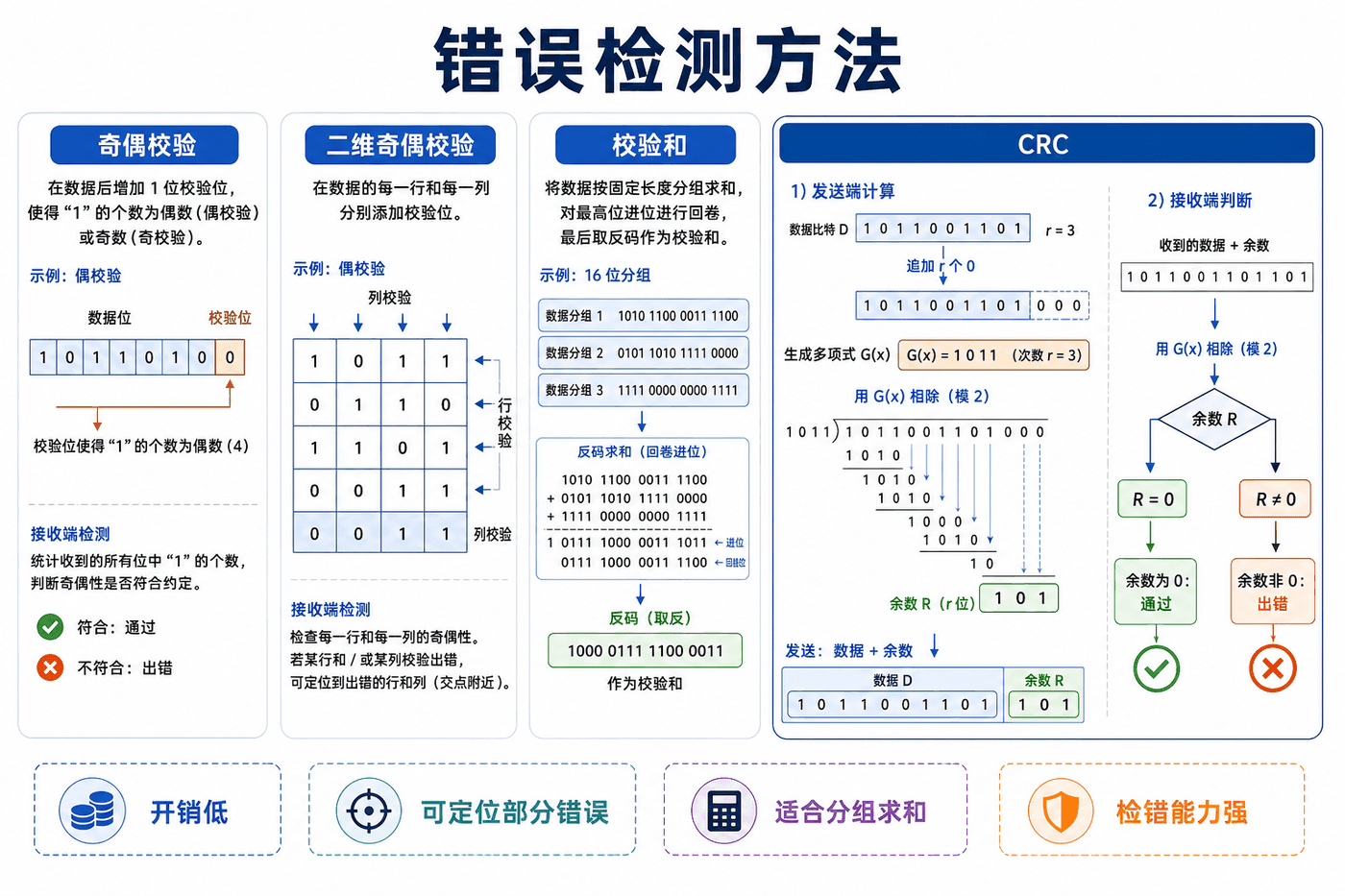

奇偶校验(Parity Check)是一种基础且广泛应用的错误检测机制,其核心思想是在原始数据后附加一个校验位(Parity Bit),以确保整个数据序列中“1”的数量满足预定的奇偶性要求。根据约定,奇偶校验分为奇校验和偶校验两种类型。
以偶校验为例,假设我们需要传输8位二进制数据11010110。首先统计该数据中“1”的数量,这里有5个“1”,属于奇数。为了使总数变为偶数,我们在数据末尾添加一个校验位1,形成11010110|1。这样,发送方保证每一帧数据(含校验位)中“1”的总数为偶数。
在接收端,链路层协议会对收到的全部数据位(包括校验位)重新统计“1”的数量。如果结果为偶数,则认为数据在传输过程中未发生单个位错误;若为奇数,则说明至少有一位发生了比特反转,数据帧被判定为损坏并丢弃。需要注意的是,奇偶校验只能检测到奇数个位的错误,对于偶数个位同时反转的情况则无法发现,因此其检错能力有限,但实现简单、资源消耗极低,适用于对可靠性要求不高的场景。
为了提高检错能力,我们可以将数据排列成矩形,对每行和每列都计算奇偶校验位。这种方法不仅能检测更多类型的错误,甚至还能定位和纠正单个位的错误。
假设我们有如下的4×4数据矩阵:
如果传输过程中行2列2的位从1变成了0,那么行2的校验和列2的校验都会出错,我们就能准确定位到错误位置并进行纠正。
校验和(Checksum)是一种经典的错误检测机制,其基本思想是将待传输的数据按照固定长度(如16位)划分为若干段,将这些段视为无符号整数进行累加, 最后将累加结果的反码作为校验和附加在数据后面一同发送。接收方收到数据后,采用相同的方式对所有数据段及校验和本身进行累加, 若最终结果为全1(即0xFFFF),则认为数据在传输过程中未发生错误,否则判定为数据损坏。
在实际应用中,互联网协议族中的TCP和UDP都采用了这种校验和算法。其优点在于实现简单、计算速度快,尤其适合软件处理; 但由于其只能检测到部分类型的错误(如单个位反转或奇数个位错误),对于某些复杂的错误模式(如偶数个位同时反转)则可能无法发现, 因此检错能力有限,主要用于对可靠性要求不是极端苛刻的场景。
准备数据:假设我们要发送的原始数据为:01001100 01100001
数据分组:将数据视为16位无符号整数,合并为:0100110001100001
数值转换:将二进制转换为十进制:0100110001100001₂ = 19553₁₀
累加求和:如果还有其他数据段,继续累加:
循环冗余校验(CRC)是链路层中最常用的错误检测技术,它的检错能力远超奇偶校验和校验和方法。 CRC的数学基础是多项式除法,但我们可以用更直观的方式来理解它。
CRC(循环冗余校验)的核心原理在于:通信双方预先约定一个生成多项式G。发送方在数据后面附加一个特定的冗余校验码R,使得整个数据序列(即原始数据与R拼接后)能够被G整除。这样,接收方收到数据后,用同样的生成多项式G对接收到的比特流进行除法运算。如果余数为零,则判定数据在传输过程中未发生错误;若余数不为零,则说明数据已被破坏。
我们可以将这个过程比作快递公司制定了统一的打包标准:每个包裹都必须满足某种“整除规则”。只有符合标准的包裹才能顺利通过检查,否则就会被识别为运输中出现了问题。
CRC技术在现代网络中无处不在。以太网、WiFi、光纤通信等都使用CRC来保证数据传输的可靠性。当你在网络上传输文件时,CRC正在默默地为每一帧数据保驾护航。
除了检测错误之外,链路层还可以通过前向错误纠正(Forward Error Correction, FEC)技术主动修正部分传输过程中的比特错误。FEC的核心思想是:在发送数据时,发送方按照特定的编码规则,为原始数据增加冗余校验位。这样,接收方即使在收到的数据中出现了少量错误,也能够根据这些冗余信息推断并恢复出原始的正确数据,而无需请求重传。
在实际应用中,FEC技术广泛应用于对实时性要求极高或重传代价极大的场景。例如,音频CD采用了Reed-Solomon码来修正划痕导致的读盘错误;深空通信由于信号往返延迟极大,也必须依赖强大的纠错码来保证数据可靠送达。
以二维奇偶校验为例,这是一种基础的FEC方法。发送方将数据组织成矩阵,每一行和每一列都增加一个奇偶校验位。这样,接收方不仅可以检测到单个位错误,还能定位并纠正某些特定的错误模式。当然,实际工程中常用的纠错码(如汉明码、Reed-Solomon码、LDPC码等)能够纠正更多位的错误,但也会带来更高的冗余开销和计算复杂度。因此,在网络系统设计时,工程师们通常会根据应用场景的容错需求和带宽资源,权衡选择最合适的FEC方案。
可以说,错误检测与纠正机制共同为链路层的数据传输质量提供了坚实保障。接下来,我们将进一步探讨在多设备共享同一传输媒介时,链路层是如何通过多路访问协议实现高效协调与冲突避免的。
在现实生活中,当多个人想要同时使用同一个资源时,我们需要某种规则来协调。 比如在开会时,我们有“举手发言”的规则;在十字路口,我们有红绿灯来协调车辆通行。 在计算机网络中,当多个设备需要共享同一个传输媒介时,也需要类似的协调机制,这就是多路访问协议要解决的问题。

在网络中,有两种基本的链路类型:点对点链路和广播链路。点对点链路连接单一的发送方和接收方,访问控制相对简单。而广播链路可以连接多个发送和接收节点,所有节点都共享同一个传输信道。
想象一下会议室里的讨论:如果只有两个人对话,他们可以随时开始说话;但如果房间里有十个人,如果大家都同时说话,就会产生混乱,谁也听不清楚。网络中的广播链路面临着同样的挑战。
当多个节点同时在广播链路上传输帧时,就会发生冲突。在冲突发生时,接收节点收到的信号是多个传输信号的叠加,通常无法正确解析任何一个帧, 导致所有冲突的帧都丢失,浪费了信道容量。
一个优秀的多路访问协议应该具备以下特征:

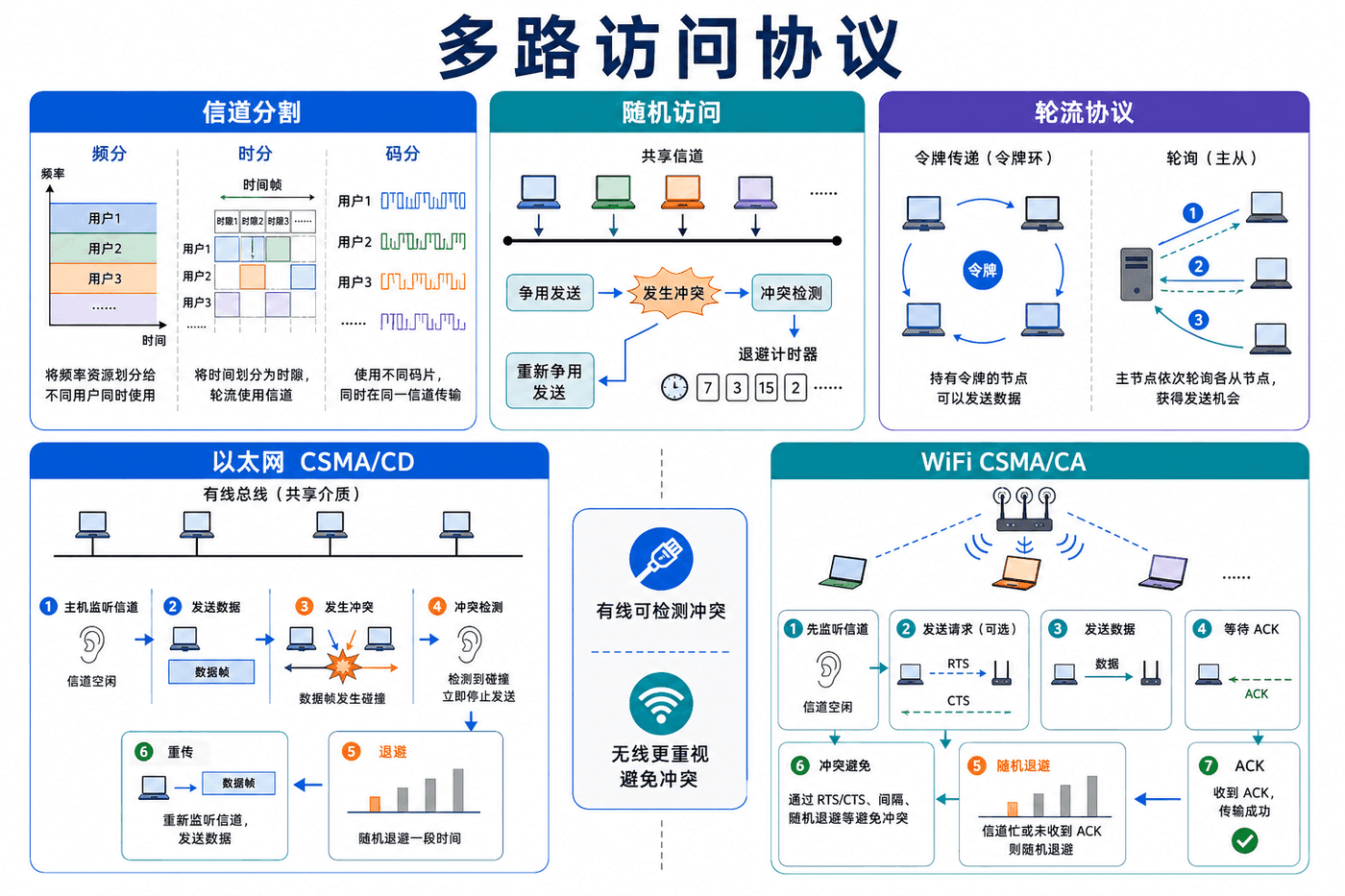

信道分割协议(Channelization Protocol)的核心思想在于:通过将有限的信道资源在各个节点之间进行科学划分,无论是以时间、频率还是编码方式,每个节点都被分配到独立且互不重叠的信道区间。这样一来,所有节点在各自专属的资源内进行数据传输,彻底规避了信号冲突的发生,从而提升了链路层的整体传输效率与可靠性。
时分多路复用将时间分割成固定的时间段,每个节点分配到特定的时间片。就像会议中的"轮流发言"制度,每个人都有固定的发言时间。
TDM的优点是完全消除了冲突,且对所有节点公平。但它也有明显的缺点:即使某个节点没有数据要发送,它的时间片也会被浪费。更糟糕的是,即使只有一个节点有数据要发送,它也只能使用自己分配到的时间片,无法充分利用信道容量。
频分多路复用(Frequency Division Multiplexing, FDM)是一种将整个可用频谱划分为若干互不重叠的频率子带的技术,每个节点被分配到专属的频率区间进行数据传输。这样一来,所有节点可以在同一时间内并行发送数据,彼此之间不会发生信号干扰。我们可以将其类比为大型音乐会中,不同乐器各自演奏不同的音高,观众能够清晰分辨每种乐器的旋律。
FDM的主要优势在于彻底消除了信号冲突,并且为所有节点提供了公平的信道资源分配。然而,它也存在一定的局限性:一旦频率分配完成,即使某个节点暂时没有数据要发送,其频率资源也无法被其他节点动态利用,导致信道利用率在低负载时不够理想。
码分多址(Code Division Multiple Access, CDMA)是一种高度复杂的信道分割技术。它通过为每个节点分配独特的伪随机编码序列,使得所有节点能够在同一时间、同一频带内并发发送数据。接收端利用与发送端相同的编码序列,通过相关运算从混合信号中准确提取出目标节点的数据。这种方式极大提升了信道利用率,并具备极强的抗干扰能力和安全性,因此在现代蜂窝移动通信、卫星通信以及军事通信等高要求场景中被广泛采用。CDMA的核心优势在于即使在多用户同时通信的环境下,也能有效抑制多址干扰,保障数据传输的可靠性与保密性。
在随机访问协议中,节点在有数据需要发送时会自主地发起传输,而不预先进行信道预约。如果在传输过程中发生信号冲突, 节点会根据协议机制进行退避并在稍后重新尝试发送。 虽然这种方式表面上缺乏严格的调度,但在实际网络环境中,尤其是节点数量较多且数据流量不均匀时, 能够有效提升信道利用率与系统吞吐量,因此被广泛应用于多种局域网和无线通信场景。
ALOHA协议是一种经典的随机接入机制,其核心思想在于节点在有数据待发送时无需预约,直接将数据帧发送到信道上。如果发生信号冲突,节点会在等待一个随机退避时间后重新尝试发送。该协议的实现极为简洁,但由于所有节点在任意时刻均可发起传输,冲突概率较高。
在理论分析中,纯ALOHA协议的信道最大利用率约为18%。也就是说,在高负载环境下,信道中实际被有效利用进行成功数据传输的时间仅占总时间的18%左右,其余时间则因冲突和重传而被浪费。这一特性决定了纯ALOHA协议更适用于节点数量较少、数据流量较低的场景,对于高密度网络环境则存在明显的效率瓶颈。
时隙ALOHA协议是在纯ALOHA基础上的一次重要优化。它将时间轴划分为等长的时隙,所有节点必须在时隙的起始瞬间才能发起数据帧的发送。通过这种方式,协议有效缩小了可能发生冲突的时间窗口,从而显著降低了冲突概率。理论分析表明,时隙ALOHA的信道最大利用率可提升至37%,远高于纯ALOHA的18%。
需要指出的是,这一效率上限是在极端高负载、所有节点持续有数据待发送的前提下得出的。在实际网络环境中,节点的发送需求往往呈现出随机性和突发性,整体负载通常低于理论极限。因此,时隙ALOHA在实际应用中能够展现出更优的信道利用率和系统吞吐性能,成为早期无线通信和卫星通信系统中广泛采用的多路访问方案之一。
载波侦听多路访问(Carrier Sense Multiple Access, CSMA)是一种经典的多路访问控制协议。其基本思想是:每个节点在发送数据前,首先侦听信道状态,只有在检测到信道空闲时才允许发起传输;若信道正被其他节点占用,则需等待信道恢复空闲后再尝试发送。这一机制有效降低了信道冲突的概率,提高了信道利用率。
在CSMA协议中,信号传播延迟是影响冲突概率的关键因素。由于信号从一个节点传播到网络中所有其他节点需要一定时间,在此期间,尚未接收到信号的节点可能会误判信道为空闲,从而同时发起传输,导致冲突。因此,CSMA协议在实际应用中需要综合考虑信道长度、传播速度等物理特性,以优化冲突检测与避免策略,提升整体网络性能。
CSMA/CD(载波侦听多路访问/冲突检测)协议在CSMA的基础上进一步增强了冲突管理能力。其核心机制在于:每个节点在数据发送前会侦听信道状态,只有在检测到信道空闲时才开始传输;而在数据传输过程中,节点还会持续监测信道信号,一旦检测到冲突发生,立即中止当前传输,防止无效数据继续占用信道资源,从而提升整体信道利用率并减少带宽浪费。
这一机制在以太网等共享介质网络中尤为重要,能够显著降低因冲突导致的资源消耗,保障网络的高效运行。
CSMA/CD在以太网中得到了广泛应用。它使用了一种称为“二进制指数退避”的算法来决定冲突后的等待时间:发生冲突的次数越多,等待时间的范围就越大,这样可以减少重复冲突的概率。
现代的交换式以太网由于使用全双工通信和交换机转发,实际上已经不需要CSMA/CD协议了。但理解这个协议仍然很重要,因为它体现了多路访问协议设计的重要思想。
轮流协议是一种兼具信道分配效率与冲突避免能力的多路访问机制。它通过有序地为各节点分配发送机会,使得在网络中有数据需求时能够高效利用信道资源,同时有效防止数据传输过程中的冲突现象。这种协议在工程实践中常用于对实时性和公平性有较高要求的场景,体现了多路访问控制的专业设计思想。
轮询协议(Polling Protocol)是一种集中式多路访问控制机制。在该协议中,网络中设有一个主控节点(通常称为主站),主站按照预定顺序依次轮询各从属节点,询问其是否有数据需要发送。只有在被主站轮询到时,从属节点才被允许占用信道进行数据传输。这种方式能够有效避免信道冲突,实现对信道资源的有序分配。
轮询协议的主要优势在于其对信道的高效利用和冲突的彻底避免,适用于对实时性和确定性要求较高的场景。然而,该协议也存在明显的局限性:首先,系统高度依赖主控节点,一旦主控节点发生故障,整个网络的通信将陷入瘫痪,存在单点失效风险;其次,轮询过程本身会引入额外的时延,尤其是在大多数节点无数据发送时,信道利用率可能下降。因此,在实际工程应用中,轮询协议常用于节点数量有限、主控节点可靠性有保障的专用网络环境。
令牌传递协议(Token Passing Protocol)是一种典型的分布式多路访问控制机制。该协议通过在网络节点间依次传递一个唯一的“令牌”帧,严格限定只有当前持有令牌的节点才具备信道访问和数据发送的权限。节点在完成数据传输后,需立即将令牌交由下一个节点,确保信道使用的有序性与公平性。
此协议的显著优势在于消除了对集中式主控节点的依赖,实现了节点间的完全对等协作,极大提升了系统的可靠性与扩展性。然而,令牌传递协议要求网络节点形成逻辑上的环形结构,并且在实际运行中需妥善应对令牌丢失、重复或节点异常等复杂情况,以保障网络通信的连续性和稳定性。

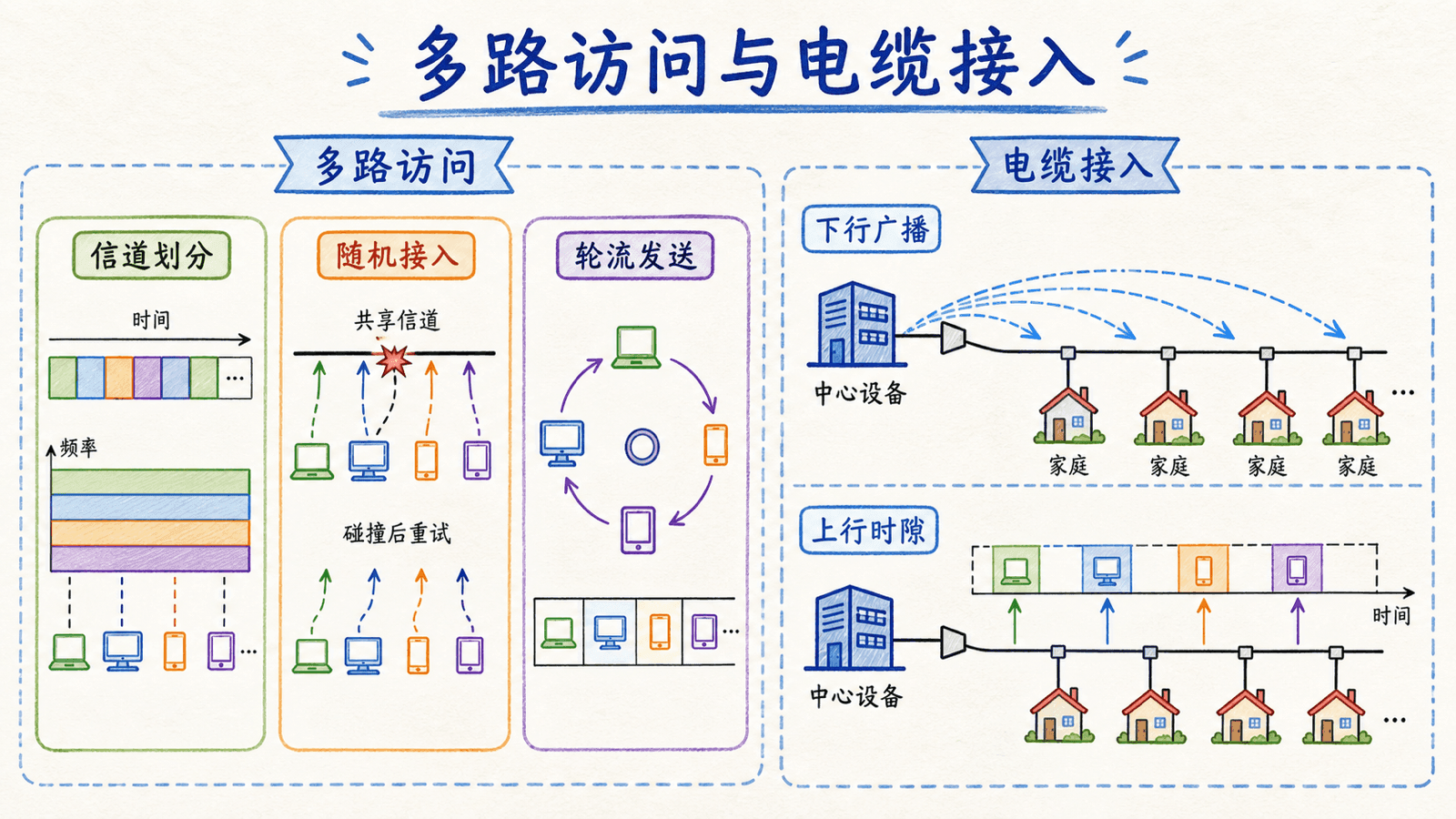

在实际的网络环境中,我们经常会看到多种多路访问技术被灵活组合使用,以满足不同的通信需求。 以有线电视网络(DOCSIS)为例,这套系统充分融合了频分复用(FDM)、时分复用(TDM)、随机接入和轮询等多种机制,体现了工程师们对信道资源管理的深刻理解。
我们可以把DOCSIS系统想象成一条高速公路。下行方向(从运营商到用户)就像是把公路划分成多条车道(FDM),每条车道上又按照时间分配给不同的车辆通行(TDM),这样每个用户都能有序地接收到数据。而上行方向(从用户到运营商)则更为复杂:运营商像交通指挥员一样,采用轮询的方式分配“通行证”(时隙),但用户在申请通行证时,则采用随机接入的方式,谁先抢到谁先用。这种设计既能高效利用带宽,又能有效避免“车辆”在路口发生拥堵(冲突)。
通过这种多层次、多机制的协作,DOCSIS网络实现了高效、可靠的数据传输。 实际上,任何多路访问协议的设计都需要在效率、公平性和实现复杂度之间找到最佳平衡点。接下来,我们将一起探索交换式局域网,看看现代网络又是如何借助交换技术进一步优化多路访问的。
随着网络技术的发展,我们从早期的共享媒介网络逐渐转向了交换式网络。 交换式局域网彻底改变了网络的工作方式,不仅解决了多路访问的问题,还大大提高了网络的性能和可扩展性。

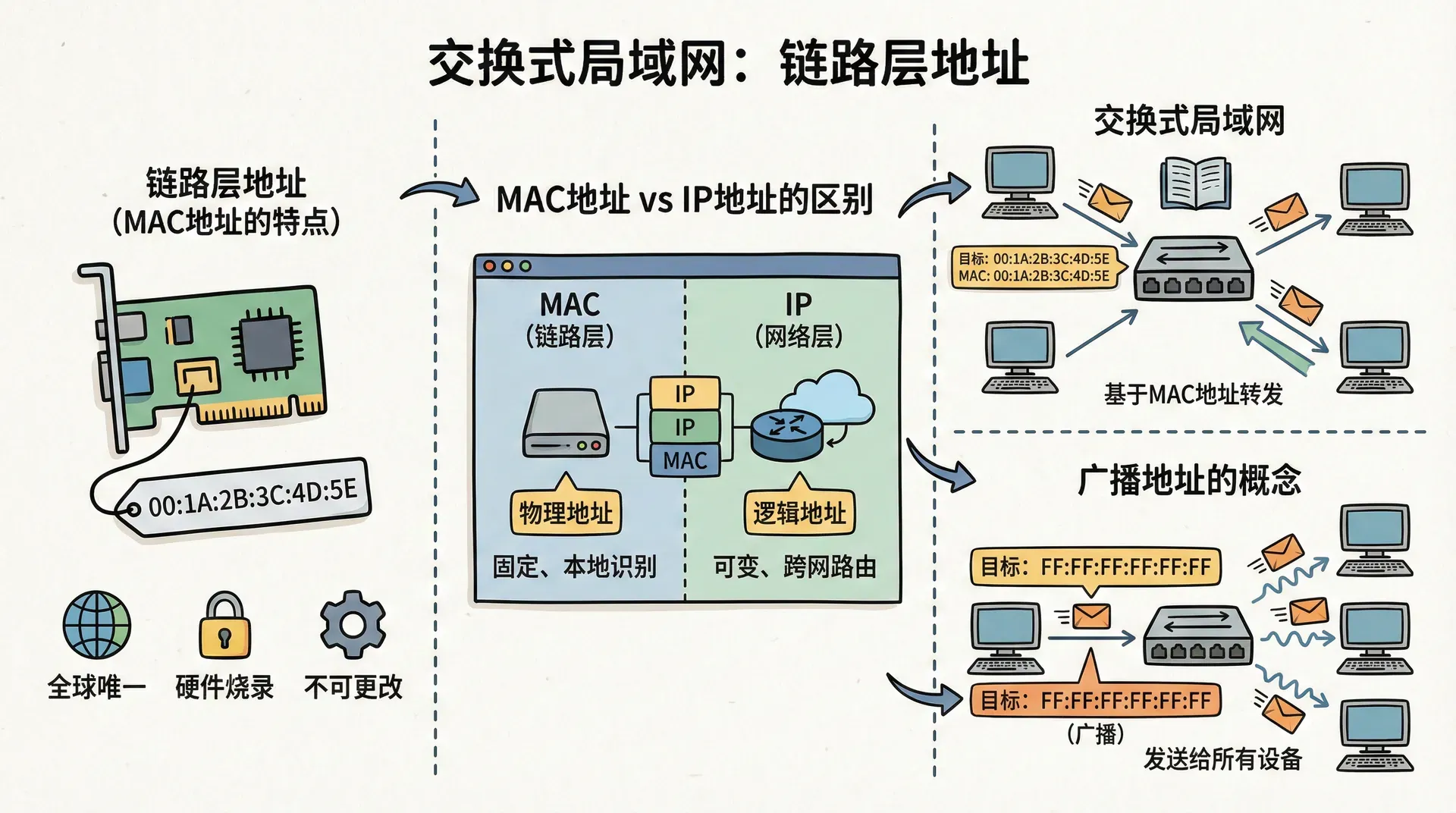

在正式探讨交换技术的细节之前,我们有必要先明晰链路层地址的专业内涵。链路层地址,亦称为物理地址或MAC地址,是分配给每一个网络接口的全球唯一标识符。 正如每位公民拥有独一无二的身份证号码,链路层地址确保了网络中每个设备接口的唯一性与可识别性,是数据链路层通信的基础。
MAC地址(Media Access Control Address)是链路层中用于唯一标识网络接口的物理地址。它由IEEE组织统一分配,长度为48位(二进制),即6字节,通常采用十六进制格式表示,例如AA-BB-CC-DD-EE-FF。每一块网卡在生产过程中都会被烧录一个全球唯一的MAC地址,这一地址在设备生命周期内保持不变,具备不可更改性和唯一性。
在实际网络环境中,一台终端设备可能配备多个网络接口(如无线网卡和有线网卡),每个接口都拥有独立的MAC地址。无论设备的物理位置如何变动(例如从北京迁移到上海),其MAC地址始终保持不变,这种特性确保了链路层通信的可靠性和设备的唯一可识别性。
在深入理解链路层与网络层地址体系时,我们必须明确:MAC地址属于“扁平化”结构,其分配不体现任何地理或网络拓扑信息,仅作为网络接口的全局唯一标识符。 相比之下,IP地址采用“层次化”设计,结构中明确区分网络号与主机号,具备可路由性,能够反映设备在网络中的逻辑位置。 换一句话来说就是MAC地址类似于设备的硬件序列号,全球唯一且与物理位置无关;而IP地址则如同分级的邮政编码,既指明了所属网络,又标识了具体主机,并且会随着网络环境的变化而动态调整。
我们为什么要有两种地址呢?其实就像寄快递一样,IP地址就像是写在快递单上的详细收件地址,快递公司靠它把包裹送到正确的城市和小区;而MAC地址就像是小区门口的门牌号,快递员到了小区后,靠门牌号把包裹送到你家门口。IP负责长途跋涉,MAC负责最后一公里,这样分工合作,数据才能顺利送达。
在链路层地址体系中,除了用于点对点通信的单播地址外,还存在一个极为重要的广播地址,即FF-FF-FF-FF-FF-FF。当以太网帧的目标MAC地址被设置为该广播地址时,局域网内所有接入该网络的主机都必须接收并处理该帧。这种机制确保了网络中能够实现一对全体的高效信息分发,广泛应用于如ARP请求等需要全网通知的场景。
在实际的数据通信过程中,网络层负责寻址与路由,采用IP地址标识主机;而链路层则依赖MAC地址进行帧的定向传输。此时便产生了一个关键技术难题:主机在已知目标IP地址的情况下,如何准确获知其对应的MAC地址以完成链路层封装?为此,地址解析协议(ARP, Address Resolution Protocol)应运而生,专门用于实现IP地址到MAC地址的动态映射与解析。

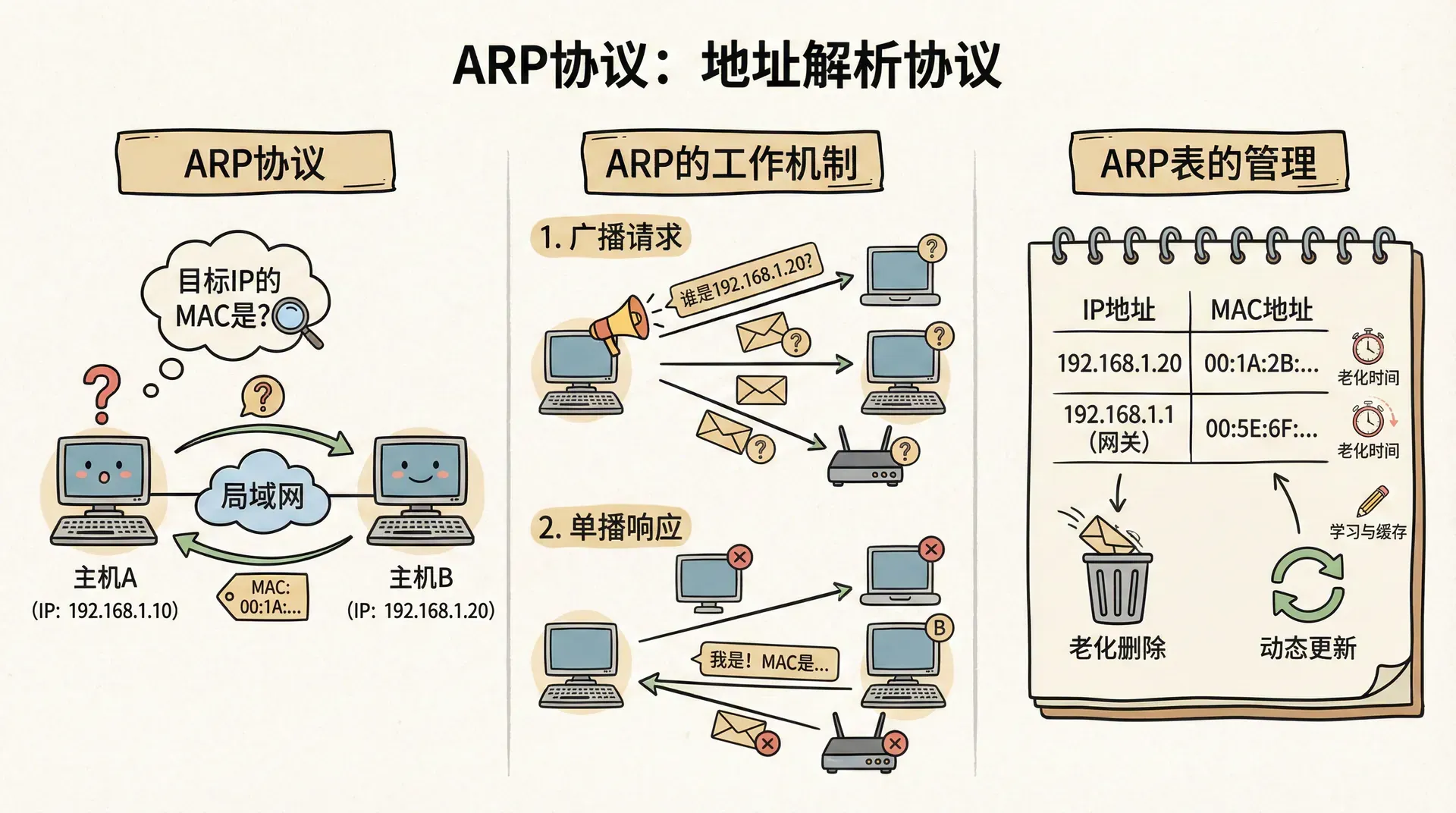

ARP的工作过程可以比作在公司里找人:你知道某个同事的工位号(IP地址),但不知道他长什么样(MAC地址)。你可能会在办公区域大喊:“工位号101的同事在哪里?”然后那个同事会回答:“我在这里,我穿蓝色衣服。”
具体到网络中,ARP的工作过程是这样的:
地址解析需求:主机A需要向主机B发送数据,但只知道B的IP地址(比如192.168.1.100),不知道对应的MAC地址
ARP请求广播:主机A构造ARP请求包,询问"谁拥有IP地址192.168.1.100?请告诉我你的MAC地址",并封装在广播帧中发送给局域网所有设备
ARP响应回复:只有IP地址为192.168.1.100的主机B会响应,发送ARP响应包:"我就是192.168.1.100,我的MAC地址是BB-BB-BB-BB-BB-BB"
每台主机都维护着一个ARP表,记录了最近学习到的IP地址和MAC地址的对应关系。这个表有以下特点:
以太网(Ethernet)作为局域网(LAN)领域的核心技术,自20世纪70年代问世以来,凭借其高效的介质访问控制机制、良好的可扩展性以及持续的技术创新,始终在全球范围内占据主导地位。无论是在企业网络还是数据中心,乃至家庭环境,现代以太网标准都以其卓越的性能和兼容性,成为构建可靠网络基础设施的首选方案。
以太网自诞生以来,经历了从总线型到星型再到交换式的不断演进,充分展现了网络技术的持续创新。 最初阶段,所有设备通过同轴电缆连接在一条共享总线上,数据传输依赖CSMA/CD协议来避免冲突。随着网络规模扩大,星型拓扑应运而生,集线器将各设备物理上集中连接,虽然结构上呈现星型,但逻辑上依然属于同一冲突域。 进入现代,交换机的广泛应用彻底改变了以太网的面貌,每个端口都成为独立的冲突域,有效消除了冲突,提高了网络的吞吐量与可靠性。
以太网帧的结构设计体现了链路层的核心功能:
以太网(Ethernet)采用“尽力而为”(best-effort)的服务模型,其核心特性体现在以下两个方面。
首先,以太网是一种无连接的数据链路层协议。发送方在传输数据帧时,无需与接收方事先建立连接,数据帧可直接注入网络。这种机制类似于我们将信件投入邮筒,无需与收件人进行任何事前沟通,信件便会按照既定流程传递。
其次,以太网提供的是不可靠的数据传输服务。协议本身不负责对数据帧的正确送达进行确认,也不提供重传机制。如果某一帧在传输过程中因碰撞或误码被丢弃,发送方不会收到任何反馈。数据的可靠性保障通常由上层协议(如传输层的TCP)来实现。
正是由于以太网将连接管理和可靠性控制的复杂性交由更高层协议处理,使其在硬件实现上极为简洁,具备高效、低延迟和低成本的优势。

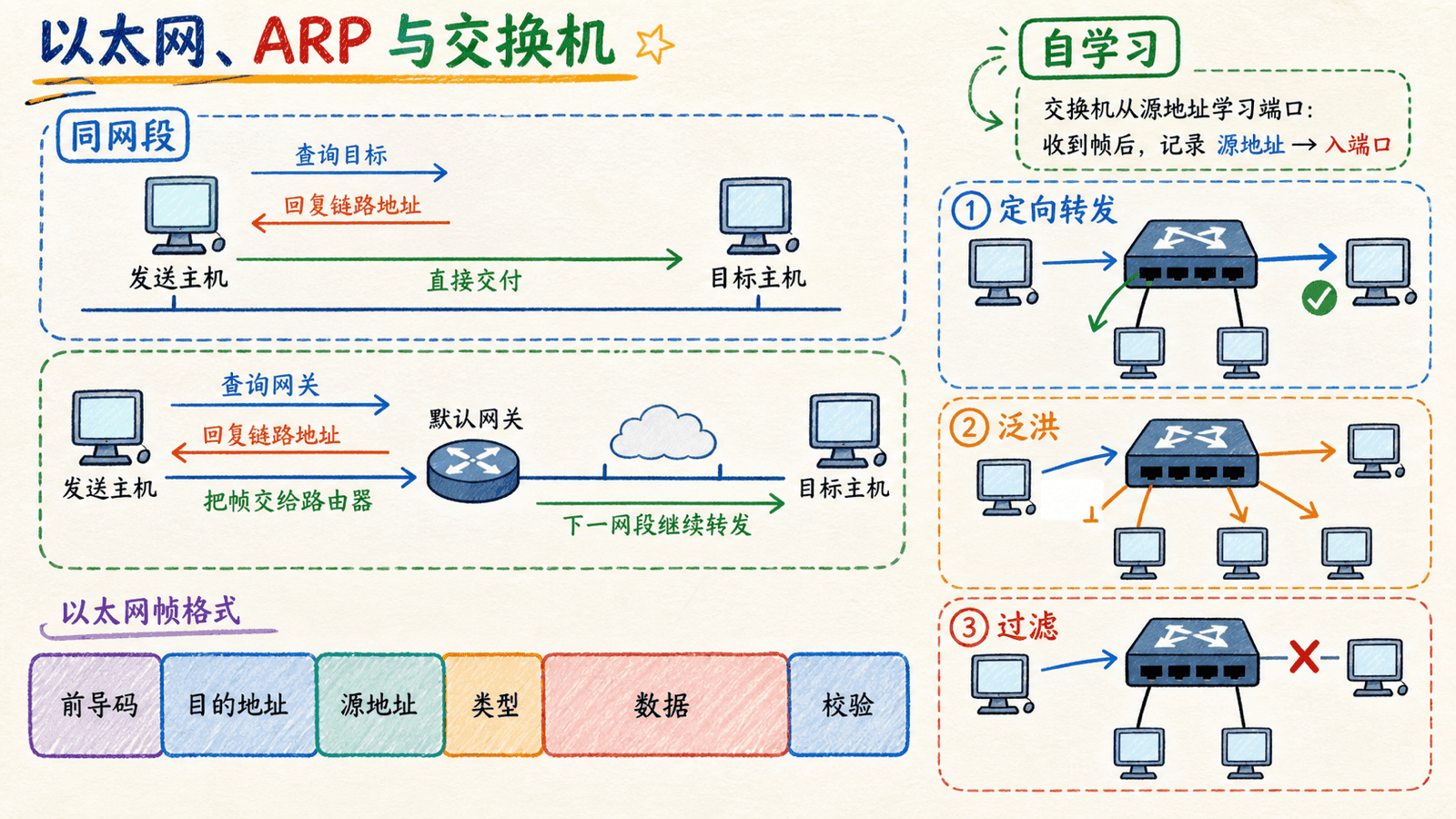

交换机(Switch)作为现代以太网架构中的关键网络设备,承担着高效转发数据帧的核心任务。 与传统的集线器(Hub)相比,交换机基于数据链路层的MAC地址进行智能分析与处理,能够实现帧的有选择性转发,从而显著提升局域网的数据传输效率、带宽利用率以及网络隔离性和安全性。

在以太网环境中,交换机(Switch)承担着数据链路层的高效转发任务。其核心机制主要体现在“帧过滤(Filtering)”与“帧转发(Forwarding)”两个方面。
所谓过滤,是指交换机根据帧的目标MAC地址判断该帧是否需要被转发到其他端口,还是应当被丢弃。例如,当目标MAC地址与接收端口相同,交换机会直接丢弃该帧,避免无效转发。
而转发功能则要求交换机能够根据目标MAC地址,精准地将数据帧送达对应的物理端口,实现点对点的数据传递。这一过程极大提升了局域网的带宽利用率和安全性。

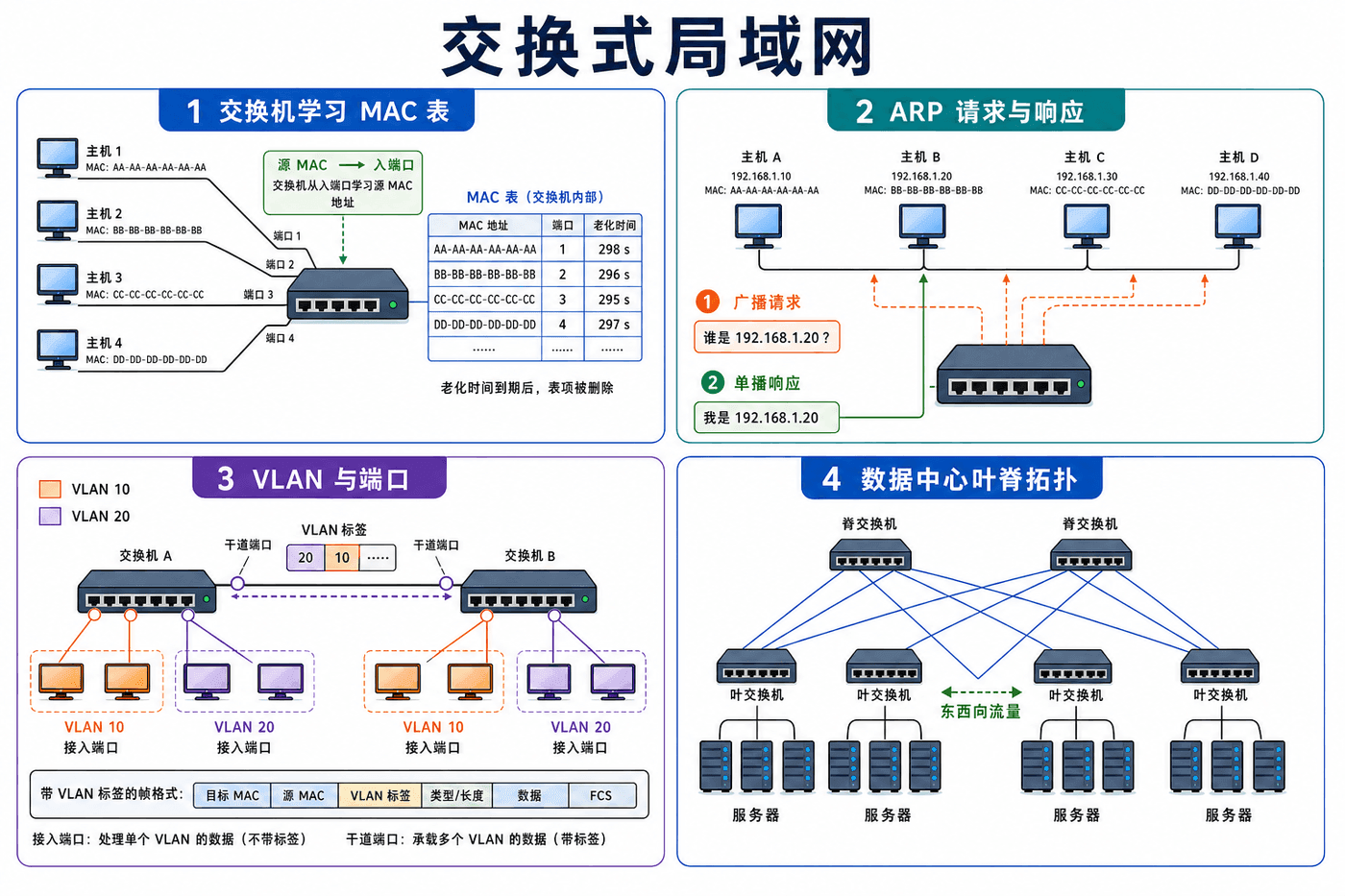

上述两项功能的实现,均依赖于交换机内部维护的MAC地址表(也称为交换表)。该表动态记录了网络中各终端设备的MAC地址与对应端口的映射关系,是交换机智能决策的基础。
交换表包含了MAC地址、接口、时间戳三个关键信息:
该表反映了交换机对网络拓扑的动态学习过程。例如,MAC地址为AA-BB-CC-DD-EE-01的终端,其数据帧是通过接口1接入交换机的,并且该映射关系是在09:32这一时刻被交换机自动记录的。
当交换机收到一个帧时,它会根据帧的目标MAC地址查询交换表,然后采取相应的行动:
交换机具备高度智能的自学习机制,无需人工干预即可动态维护和更新其MAC地址表。当交换机接收到数据帧时,会自动提取源MAC地址与接入端口的对应关系,并将其记录在交换表中;若该MAC地址已存在,则及时刷新其时间戳,反映设备的活跃状态。与此同时,交换机会定期检查表项,对于长时间未被更新的记录(如超过五分钟未出现的设备),会自动将其清除,为新接入的终端设备释放空间。
正是这种自学习与老化机制,使得交换机能够灵活适应网络结构的变化,无论是终端设备的迁移、增减,还是网络拓扑的动态调整,交换机都能实时感知并自动完成表项的更新与维护,极大提升了局域网的管理效率与稳定性。
交换机的自学习特性使得它成为真正的“即插即用”设备。网络管理员只需要连接网线,交换机就会自动学习网络拓扑并开始正常工作。
在实际网络设计与运维过程中,交换机(Switch)与路由器(Router)常常被提及。 虽然它们都属于网络设备,但在功能、工作层次、决策依据以及应用场景等方面存在本质区别:
通过上述对比,我们可以清晰地看到,交换机更适合于局域网内部的高效数据转发与隔离,而路由器则承担着不同网络之间的互联与路径选择任务。

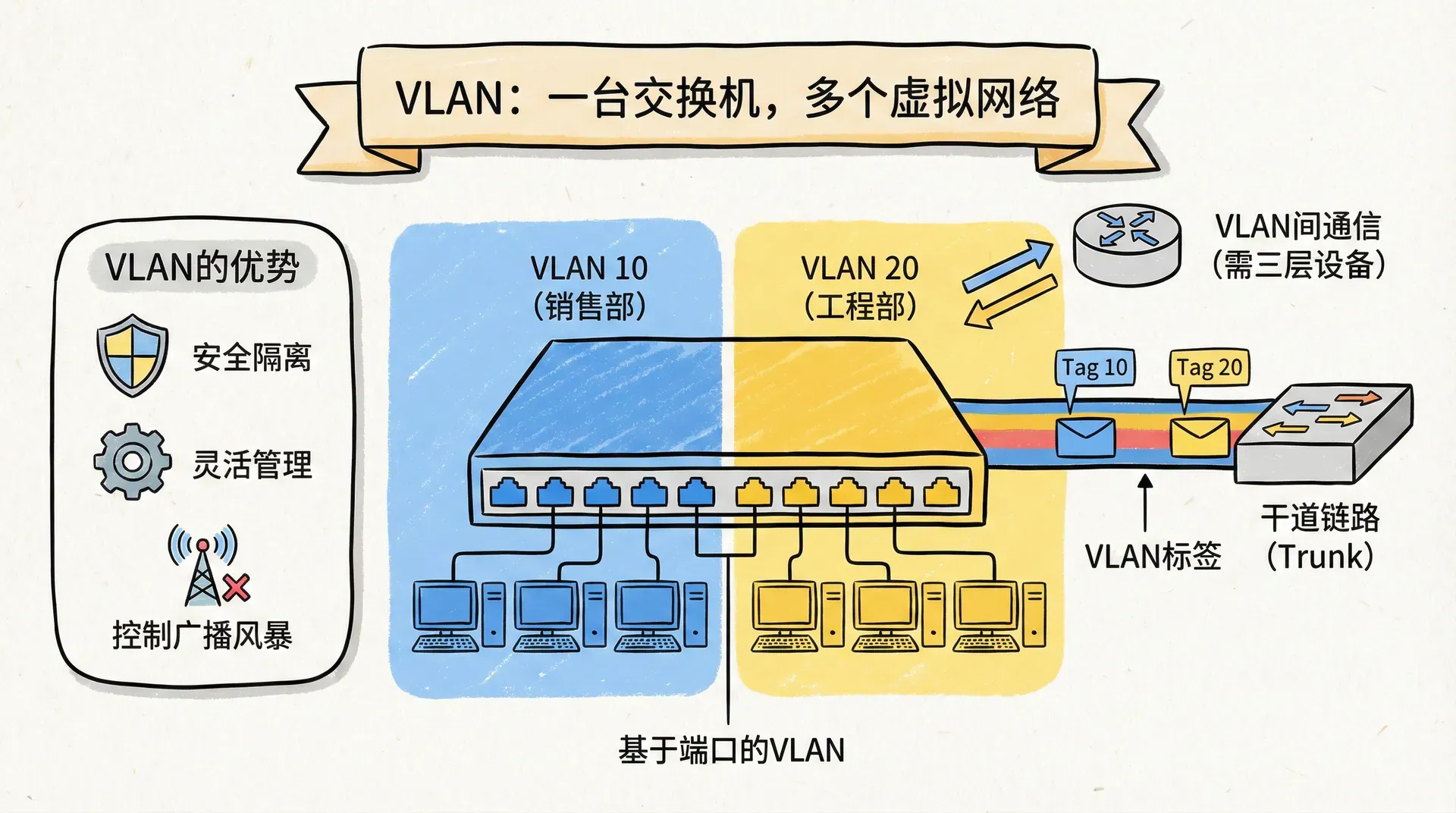

随着企业网络规模的不断扩展,单纯依赖物理划分子网的方式已难以满足灵活性与安全性的需求。 此时,虚拟局域网(VLAN, Virtual Local Area Network)技术应运而生。 VLAN能够在一台物理交换机上划分出多个彼此隔离、逻辑独立的广播域,实现网络结构的灵活调整与高效管理,为大型组织提供了更为精细和安全的网络分段方案。

想象一个大公司有财务部、技术部和市场部三个部门。出于安全考虑,我们希望不同部门的网络流量相互隔离,但又不想为每个部门单独购买交换机。VLAN技术就能完美解决这个问题。
最常见的VLAN实现方式是基于端口的VLAN:网络管理员将交换机的端口分组,每组形成一个VLAN。
虽然VLAN技术能够有效实现广播域的隔离,但在实际企业网络环境中,跨VLAN通信的需求十分常见。例如,技术部门可能需要访问财务部门的服务器资源。此时,必须借助三层网络设备(如路由器或具备三层转发能力的三层交换机)来实现不同VLAN之间的数据转发。三层交换机通过在硬件层面实现VLAN间路由,能够在保证高性能的同时,灵活满足复杂网络结构下的安全与访问控制需求。

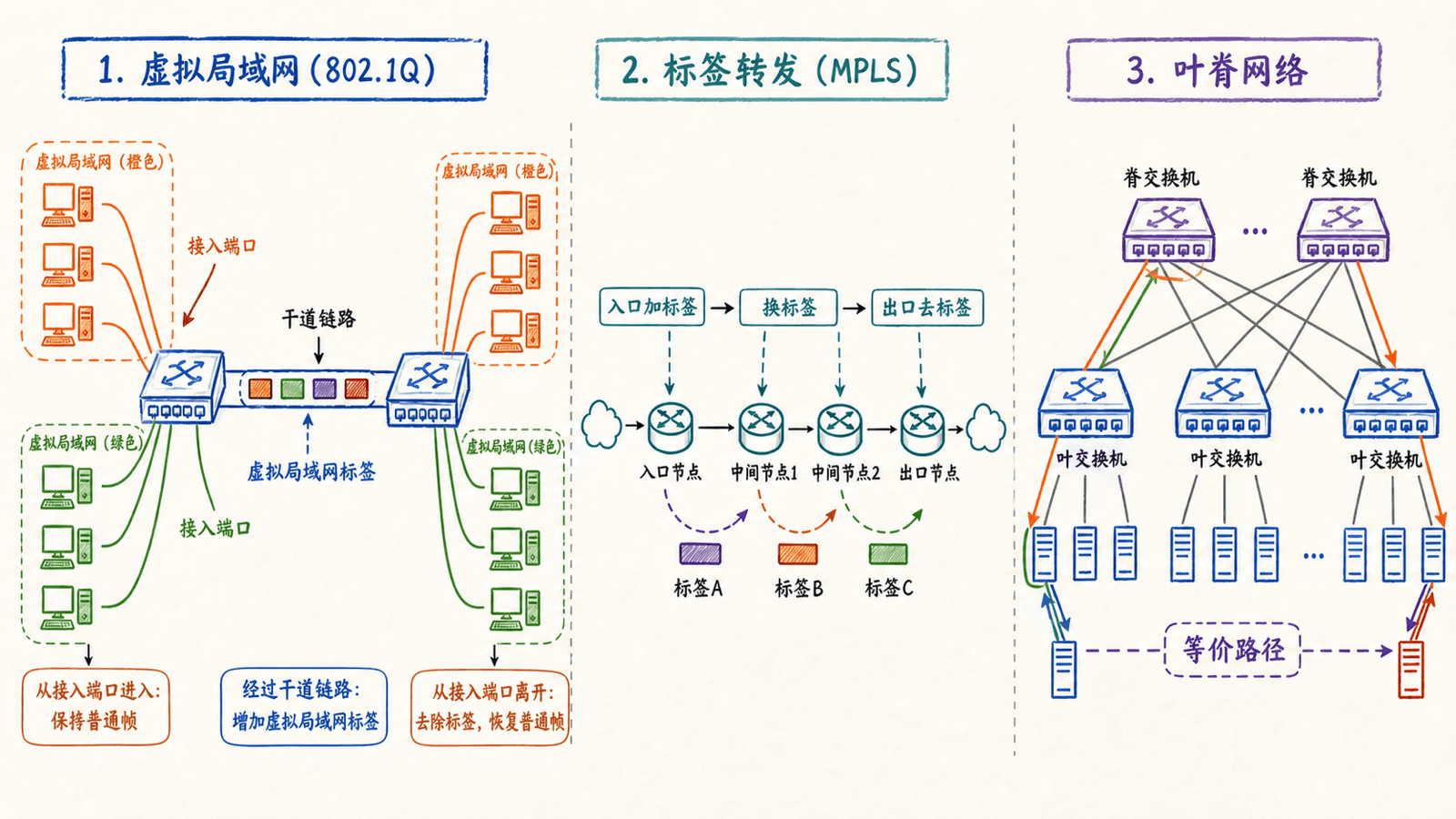

在实际企业网络部署中,往往需要多台交换机协同工作,并且要求VLAN信息能够在这些设备之间准确传递。为此,IEEE 802.1Q标准提出了VLAN标签机制:在以太网帧的头部插入4字节的VLAN Tag字段,用于标识该帧归属的VLAN编号(VLAN ID)。这样,交换机在转发数据帧时,能够根据VLAN标签实现精确的流量隔离与转发策略。
承载多个VLAN流量的链路被称为“干道链路”(Trunk Link)。Trunk链路允许不同VLAN的数据帧在同一物理链路上传输,并依靠VLAN标签区分各自的归属,从而极大提升了网络的灵活性与可扩展性。Trunk链路通常用于连接两台或多台支持VLAN的交换机,确保VLAN划分在整个网络范围内保持一致。
VLAN与Trunk技术的结合,为构建高效、可管理的大型局域网提供了基础。随着网络规模的进一步扩大,这些技术也成为数据中心网络架构不可或缺的核心组成部分。

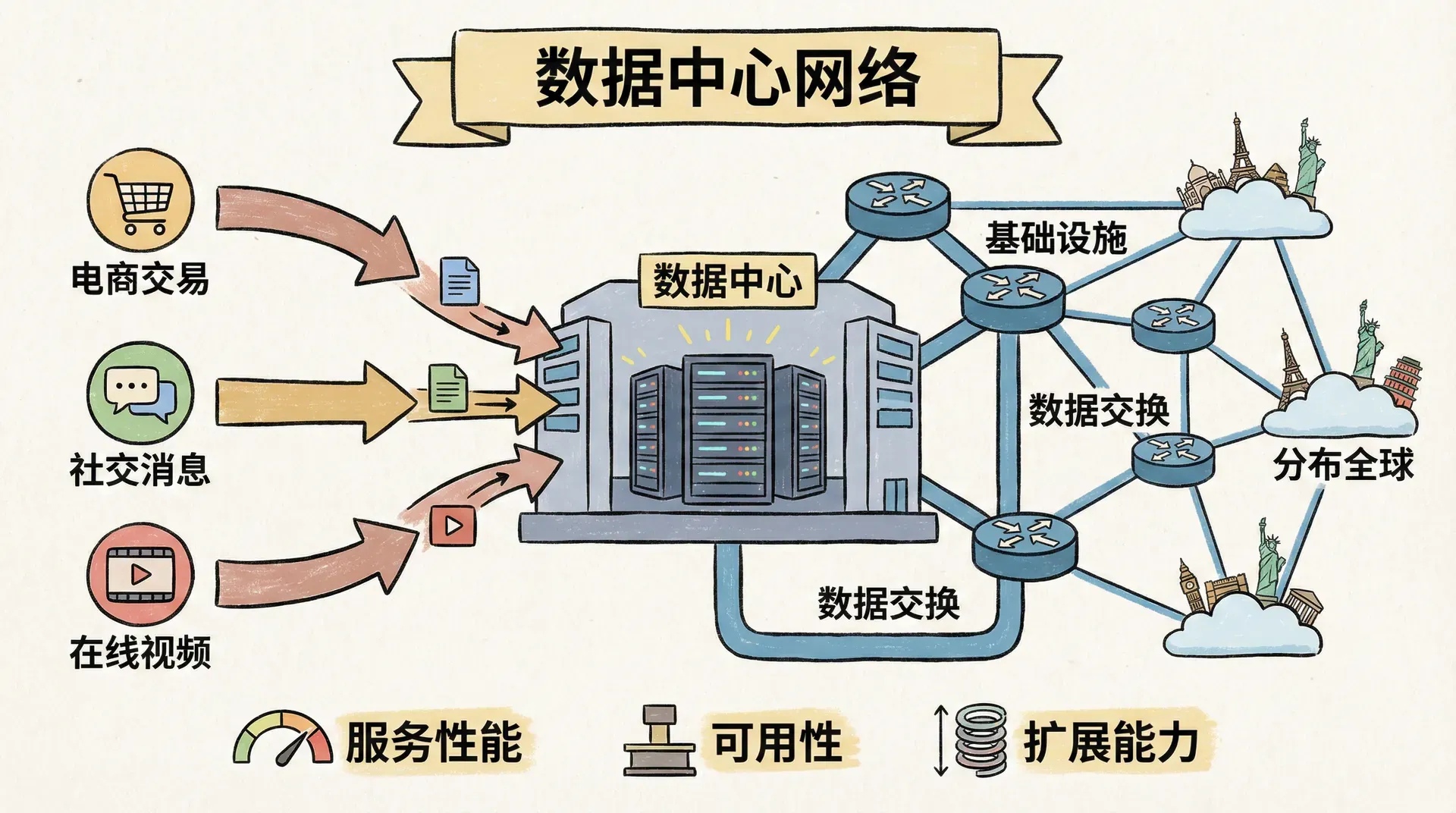

在现代互联网架构中,数据中心承担着海量数据处理与存储的核心任务。 无论是电商平台的交易请求、社交应用的消息传递,还是在线视频的内容分发,这些业务流量最终都汇聚到分布于全球的数据中心。 数据中心网络作为承载服务器集群互联与数据交换的基础设施,其设计直接影响着服务的性能、可用性与扩展能力。

现代的大型数据中心可能包含数万台甚至数十万台服务器。想象一下一个有100,000台服务器的数据中心,如果为每台服务器提供10Gbps的网络连接, 整个数据中心的网络容量需求将是惊人的。这种规模带来了前所未有的挑战:
在现代数据中心网络架构中,整个系统通常由服务器、机架以及分层交换机共同构成一个高效协作的整体。 服务器作为数据处理的核心节点,往往采用标准x86架构,密集地安装在机架中,形成类似“刀片服务器”的紧凑排列。 每个机架顶部配备有架顶交换机(Top of Rack,简称TOR),负责将本机架内的所有服务器汇聚到网络中。
进一步来看,数据中心的网络骨干采用分层设计,通常分为接入层、汇聚层和核心层:接入层主要连接服务器与TOR交换机,汇聚层则将多个机架的流量进行整合, 而核心层则承担着整个数据中心内部及外部的高速数据转发任务。通过这种分层结构,数据中心能够实现高带宽、 低延迟和良好的可扩展性,为大规模业务提供网络基础。
在现代数据中心架构中,负载均衡器扮演着至关重要的角色。它通常部署在网络的第四层(传输层),能够根据数据包的目标IP地址和端口号,智能地识别应用类型,并将外部流量高效地分发到后端服务器集群。 负载均衡器不仅具备实时健康检查功能,能够持续监控后端服务器的运行状态,确保只有健康的服务器参与流量分发,还能根据各台服务器的当前负载动态调整分配策略,从而实现资源的最优利用。
此外,负载均衡器还支持会话保持机制,对于需要维持用户状态的应用场景,能够保证同一用户的请求始终被路由到同一台服务器。 同时,它还具备地址转换(NAT)能力,将外部的公共IP请求映射到内部服务器的私有IP,有效提升了数据中心的安全性和灵活性。 这些功能共同保障了数据中心服务的高可用性与高性能。
在现代数据中心网络架构中,高可用性设计是保障业务连续性和网络稳定运行的核心。 通常,我们会通过链路冗余和设备冗余来消除单点故障隐患。例如,每台TOR交换机会同时连接到多台汇聚层交换机, 这样即使某一条上行链路或某台汇聚设备发生故障,流量依然能够通过其他路径正常转发。 此外,关键网络设备如核心交换机、路由器等也会配置备份设备,一旦主设备失效,备用设备能够无缝接管,确保网络服务不中断。
与此同时,路径多样性也是提升数据中心网络可靠性的关键手段。通过在任意两台服务器之间构建多条独立的网络路径, 即使部分链路或节点出现故障,数据依然可以选择其他可用路径进行传输。这种多路径设计不仅增强了网络的容错能力, 也为大规模并发通信提供了坚实的基础,满足了现代数据中心对高可用性和高性能的双重需求。
传统的树形网络架构面临一个根本性问题:越往上层的链路需要承载越多的流量。假设每台服务器有10Gbps的网络接口, 一个包含40台服务器的机架总共需要400Gbps的上行带宽。但如果TOR交换机到汇聚层只有100Gbps的链路,就会形成严重的瓶颈。
这个问题在现实中的表现是:同一机架内的服务器之间可以以全速通信,但不同机架之间的通信速度会大打折扣。 这就像一栋楼内的电梯:楼层内的移动很快,但楼层之间的移动受到电梯容量的限制。
为了解决带宽瓶颈,现代数据中心网络采用了多路径路由技术:
在该Clos网络架构中,所有Leaf层交换机与每一台Spine层交换机均实现全互联,这种设计不仅显著提升了网络的冗余性和可用带宽, 还为数据中心内部流量提供了多路径转发能力,有效支撑了大规模并发和高可靠性的业务需求。
在传统的数据中心网络架构中,各交换机通常独立运行自身的控制逻辑,这种分散式管理在规模扩展时会导致配置复杂、策略难以统一、 网络状态难以全局把控等问题。软件定义网络(SDN)通过将控制平面集中到中央控制器, 实现了对整个网络的统一调度和管理。控制器能够实时掌握全网的拓扑和流量状态, 基于全局视角做出最优的路由和资源分配决策,从而提升网络的灵活性和可控性。
SDN的集中化架构不仅带来了策略一致性和自动化管理能力,还显著提升了网络的响应速度。 当网络发生变化时,控制器可以快速下发新的配置,动态调整流量路径,减少人为操作失误,提高运维效率。 这种集中式的网络管理方式,极大地满足了现代数据中心对高可靠性、高带宽和弹性扩展的需求,为大规模并发业务提供了网络基础。
在现代数据中心,虚拟化技术的应用已从服务器层面延伸到网络层面,网络虚拟化逐渐成为提升资源利用率与安全隔离能力的关键手段。 通过网络虚拟化,虚拟机能够在不同物理服务器间灵活迁移,且网络连接始终保持连续性,这对底层网络的地址映射和动态调整能力提出了更高要求。 同时,微分段技术使得我们可以为不同的应用或租户构建逻辑隔离的虚拟网络环境,显著增强了数据中心的安全性。 借助弹性计算理念,网络资源能够根据业务负载的变化实现自动化分配与优化,进一步提升了数据中心的灵活性和服务质量。
当前,数据中心网络正加速迈向“网络即服务”(NaaS)的专业化演进阶段。 借助这一理念,网络资源能够像云计算中的“计算即服务”一样,依据业务需求实现灵活、动态的分配与精细化管理。
随着Docker与Kubernetes等容器编排技术的广泛应用,数据中心网络正经历着前所未有的变革。 容器化和微服务架构推动网络从以虚拟机为核心的粗粒度连接,转向以容器为单位的更细粒度网络设计。
与此同时,容器生命周期的高度动态性要求网络能够灵活响应频繁的创建与销毁操作,实现自动化、弹性的配置调整。 此外,微服务的普及也对服务发现与负载均衡机制提出了更高的智能化和实时性要求。 整体来看,容器化和微服务不仅提升了资源利用率和业务敏捷性,也对数据中心网络的架构、管理和运维能力提出了更高的专业挑战。
随着物联网和5G技术的迅猛发展,边缘计算逐渐成为数据中心网络演进的重要方向。 相比传统集中式架构,边缘计算要求网络具备更低的时延、更高的分布式能力以及智能化的流量调度机制。 具体而言,许多实时性强的应用场景对毫秒级响应提出了严苛要求,促使网络架构向地理分布更广、节点更靠近用户的方向演进。
同时,网络需要能够根据用户位置和当前链路状况,动态选择最优的服务节点,实现智能路由与资源分配。 这些新需求推动数据中心网络在架构设计、协议优化和智能管理等方面持续创新,以更好地支撑边缘计算和未来多样化的业务场景。
在现代数据中心的设计中,绿色节能理念已成为不可或缺的核心要素。通过采用高效能的网络芯片、智能化的功耗管理机制, 以及在高密度场景下引入液冷等先进散热技术,数据中心不仅有效降低了整体能耗,还进一步优化了网络架构与布线方式,从而减少了不必要的跳数和延迟。 随着云计算、大数据和人工智能等前沿技术的持续发展,数据中心网络作为数字基础设施的中坚力量,正不断向着更高效、更智能、更环保的方向演进, 以满足未来多样化和复杂化的业务需求。
接下来,我们将结合一个实际案例,带领大家梳理链路层知识,深入探究当我们在浏览器中输入网址时,数据在网络中的流转过程。

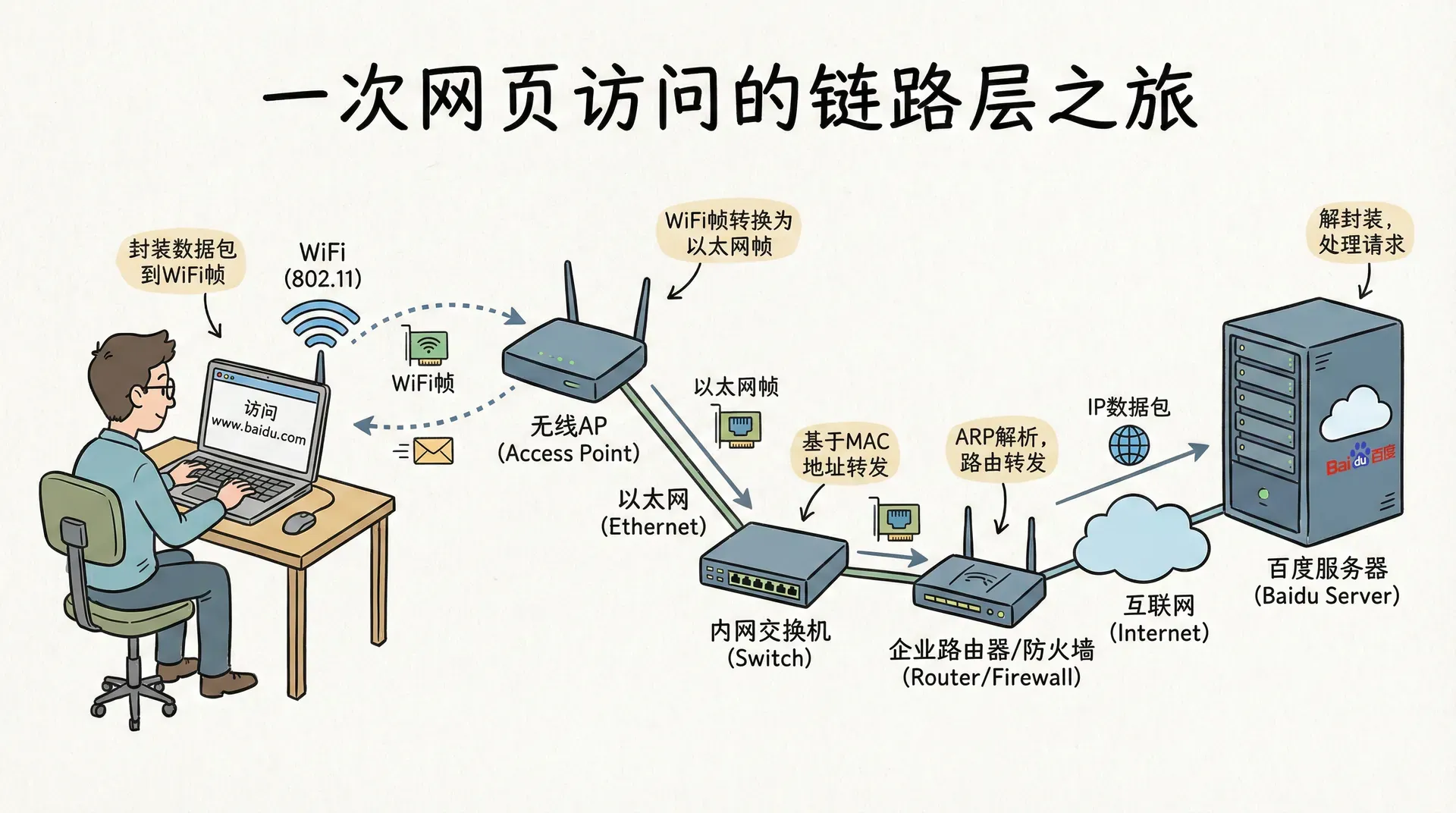

为了更系统地梳理链路层的核心原理,我们以一个典型的企业办公场景为例:设想在公司环境下,工程师使用笔记本电脑通过WiFi接入内网,
访问百度主页www.baidu.com。

在这个场景中,数据包需要经过多个不同类型的链路:WiFi无线链路、以太网有线链路、以及运营商的高速光纤链路。每一段都会应用我们学过的链路层技术。
当你的笔记本刚连接到WiFi时,首先需要获取基本的网络配置。这个过程就大量使用了我们学过的链路层技术:
你的笔记本需要向DHCP服务器请求IP地址。由于不知道DHCP服务器的具体位置,这个请求需要广播发送:
在这一环节中,链路层的核心机制得到了充分体现。首先,DHCP请求通过指定广播MAC地址FF-FF-FF-FF-FF-FF,实现了对局域网内所有设备的覆盖,
确保任何一台充当DHCP服务器的设备都能及时响应。其次,WiFi环境下的数据传输采用了CSMA/CA(载波侦听多路访问/冲突避免)协议,
有效降低了信号冲突的概率,保障了无线信道的高效利用。最后,整个DHCP通信过程中的数据包会被封装进WiFi链路层帧结构,
附加专用的头部信息,从而实现了物理传输介质上的可靠传递。
获得IP地址后,笔记本需要解析www.baidu.com的IP地址。这需要向DNS服务器发送查询,但首先要知道网关路由器的MAC地址:
在这一环节中,ARP协议扮演着至关重要的桥梁角色。它能够高效地将网络层的IP地址精准映射为链路层的MAC地址,确保数据帧能够顺利抵达目标设备。 通过广播ARP请求,局域网内的所有主机都能实时感知并响应,极大提升了地址解析的灵活性与可靠性。 同时,主机会将学到的IP与MAC对应关系存入本地ARP缓存表,后续通信时无需重复查询,显著优化了网络性能与响应速度。
DNS查询包到达WiFi路由器后,需要转发到互联网上的DNS服务器。这个过程涉及了多个网络层次的转换:
在这一转换环节,数据包经历了链路层封装格式的深度变更。原本承载于WiFi链路层的IP数据包,被WiFi路由器完整提取后,重新按照以太网帧结构进行封装。 此时,帧头中的源MAC地址被替换为路由器以太网端口的物理地址,而目标MAC地址则指向下一个网络跳点的接口。 与此同时,路由器会为新生成的以太网帧重新计算并附加CRC校验码,确保数据在物理层传输过程中的完整性与可靠性。
数据包到达公司的以太网交换机时,交换机需要决定如何转发这个帧:
假设这是一个48口的交换机,连接了公司的多个部门:
在企业级网络环境中,若交换机具备VLAN(虚拟局域网)功能,数据帧的转发机制将变得更加精细和严谨。 此时,交换机不仅要根据目标MAC地址进行转发决策,还需对每个数据帧的VLAN标识进行严格校验,确保数据仅在指定的虚拟局域网范围内流通。 对于连接多台交换机的干道端口,交换机会自动为数据帧打上或剥离VLAN标签,实现跨交换机的VLAN隔离与互通。 此外,企业网络通常还会结合访问控制列表(ACL)等安全策略,对不同VLAN间的流量进行细粒度的权限管理,从而有效提升网络的安全性与可控性。
经过多个网络跳跃后,HTTP请求最终到达百度的数据中心。在数据中心内部,会发生更加复杂的处理:
在数据中心内部,链路层及相关网络技术协同运作,确保数据高效、可靠地流转。 首先,数据中心采用多路径路由(ECMP),通过在多条等价路径间分配流量,有效缓解网络拥塞,提升整体吞吐能力。 其次,核心交换网络普遍采用Clos架构,这种分层设计不仅带来高带宽,还显著增强了网络的容错性和可扩展性。
与此同时,VLAN技术在数据中心中扮演着关键角色,不同业务系统的流量被严格隔离,既保障了安全性,也便于运维管理。 最后,负载均衡设备在第四层对入站流量进行智能分发,将请求均匀分配到多台后端服务器,实现资源的最优利用和服务的高可用性。 正是这些技术的有机结合,支撑了现代数据中心的高效与稳定。
百度服务器生成HTTP响应后,数据需要沿着相反的路径返回。这个过程同样涉及多次链路层的封装和解封装:
在数据从服务器返回到终端设备的每一次网络跳跃中,链路层都会对数据帧进行重新封装与解封装,而IP层的数据内容始终保持一致。 这种机制充分体现了分层体系结构的严谨性:各层协议各司其职,链路层专注于本地数据传输的可靠性与帧结构,而无需关心IP层及以上的具体内容,从而实现了网络架构的高内聚与低耦合。
在整个数据传输链路中,链路层的错误检测与恢复机制始终发挥着关键作用。例如,以太网帧在发送时会附加循环冗余校验(CRC), 接收端通过校验码判断数据是否在传输过程中发生了损坏,从而保障帧级数据的完整性。 对于无线链路,若WiFi帧在传输过程中出现丢失或错误,链路层协议会自动发起重传,无需上层协议介入,有效提升了无线通信的可靠性。 此外,交换机在接收到损坏或异常的帧时,会依据硬件逻辑直接丢弃这些无效数据,防止错误信息在网络中扩散。
这个案例展示了链路层技术的协同工作:多路访问协议确保共享媒介的有序使用,地址解析协议实现不同层次地址的转换,交换技术提供高效的帧转发,错误检测保证数据完整性。所有这些技术无缝配合,为用户提供了可靠的网络服务。
通过这部分对链路层的学习,我们一起探索了数据在网络中最基础也是最关键的一层。从最初的以太网帧结构到复杂的交换机工作原理,再到现代数据中心网络的架构设计,我们见证了网络技术从简单到复杂的演变过程。 就像盖房子一样,链路层就是那坚实的地基,虽然看不见摸不着,却支撑着整个网络大厦的稳固运行。 记住,每当我们在网上冲浪、视频通话时,都是站在这些无形的技术之上享受便捷。
学习链路层知识的价值在于它能帮助我们更好地理解网络世界的底层逻辑。当遇到网络问题时,我们不再是只能抱怨网速慢,而是能从帧传输、地址解析、冲突避免等角度去分析原因。 在设计网络架构时,我们也能根据实际需求选择合适的链路层技术,就像根据不同的建筑用途选择不同的地基材料一样。 网络技术的快速发展正在改变我们的生活方式,而理解链路层,正是开启这扇大门的第一把钥匙。
总和 = 19553 + 其他数据段的数值取反码:对总和取反码,作为校验和:校验和 = ~(总和)
附加发送:将校验和附加到数据后面一同发送
地址映射缓存:主机A收到响应后,将IP-MAC地址映射保存在ARP表中,然后可以正常构造链路层帧发送数据
