无线网络与移动性

在过去的二十五年间，全球移动通信技术经历了飞速发展。自1993年全球移动用户仅有3400万，到2019年这一数字已激增至83亿，移动终端的数量甚至超过了全球人口。 如今，手机、平板电脑和笔记本电脑通过蜂窝网络或WiFi无缝接入互联网，智能设备如游戏主机、智能家居系统、联网汽车及城市交通控制系统等，也纷纷依托无线网络实现互联互通。

从计算机网络的专业视角来看，无线与移动设备在链路层和网络层所面临的技术挑战，与传统有线网络存在本质差异。这些差异不仅体现在物理介质和信号传输方式上，更深刻地影响了协议设计、资源分配、移动性管理与安全机制。 当我们谈论无线网络时，需要明确区分两个重要概念：无线通信的挑战和移动性带来的挑战。

无线网络的核心要素

在深入探讨无线网络架构之前，我们需要系统性地把握其核心组成部分。

无线主机设备

无线主机，作为无线网络中的终端节点，承担着应用程序的运行与数据交互任务。其类型涵盖了智能手机、平板电脑、笔记本电脑等传统移动计算设备，也包括各类物联网终端，如环境监测传感器、智能家居控制器、联网汽车等。 值得注意的是，无线主机既可以具备移动性，在不同地理位置间切换接入点，也可能处于固定位置长期运行，具体形态取决于其应用场景与网络部署需求。

无线链路

主机通过无线通信链路连接到基站或其他无线主机。不同的无线链路技术具有不同的传输速率和覆盖距离。

基站

基站在无线网络架构中扮演着至关重要的角色，其功能在有线网络中并无直接对应。基站不仅负责与其覆盖范围内的无线主机进行数据包的收发，还承担着对多台无线主机的接入管理与资源调度。例如，蜂窝通信系统中的移动通信基站，以及802.11无线局域网中的接入点（AP），均属于基站的典型代表。

从网络结构的角度来看，基站通常通过有线链路接入更大规模的网络体系（如互联网、企业专网或家庭局域网），在链路层上实现无线主机与外部网络之间的数据中继与协议转换，确保无线终端能够高效、可靠地与全球信息基础设施互联互通。

无线网络的分类

在无线网络的体系结构划分中，通常依据两个关键维度进行专业分类：其一，数据传输过程中数据包是否需要经过单一还是多个无线跳跃；其二，网络内部是否部署有基站等固定基础设施节点。这两个维度共同决定了无线网络的组织形态与协议设计原则。

在本部分中，我们主要关注单跳网络，特别是基础设施网络，因为它们是当前最广泛部署和使用的无线网络类型。

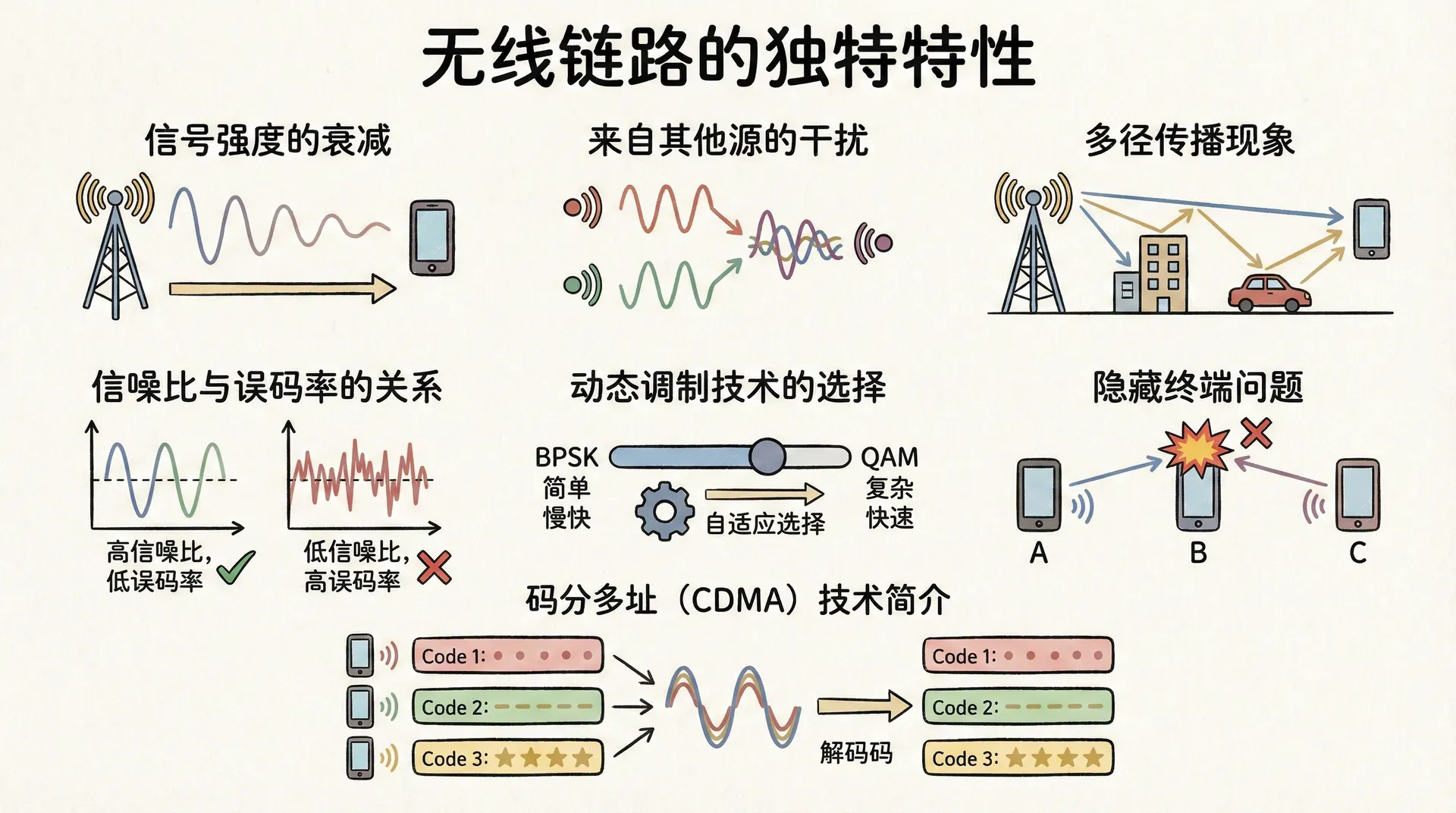

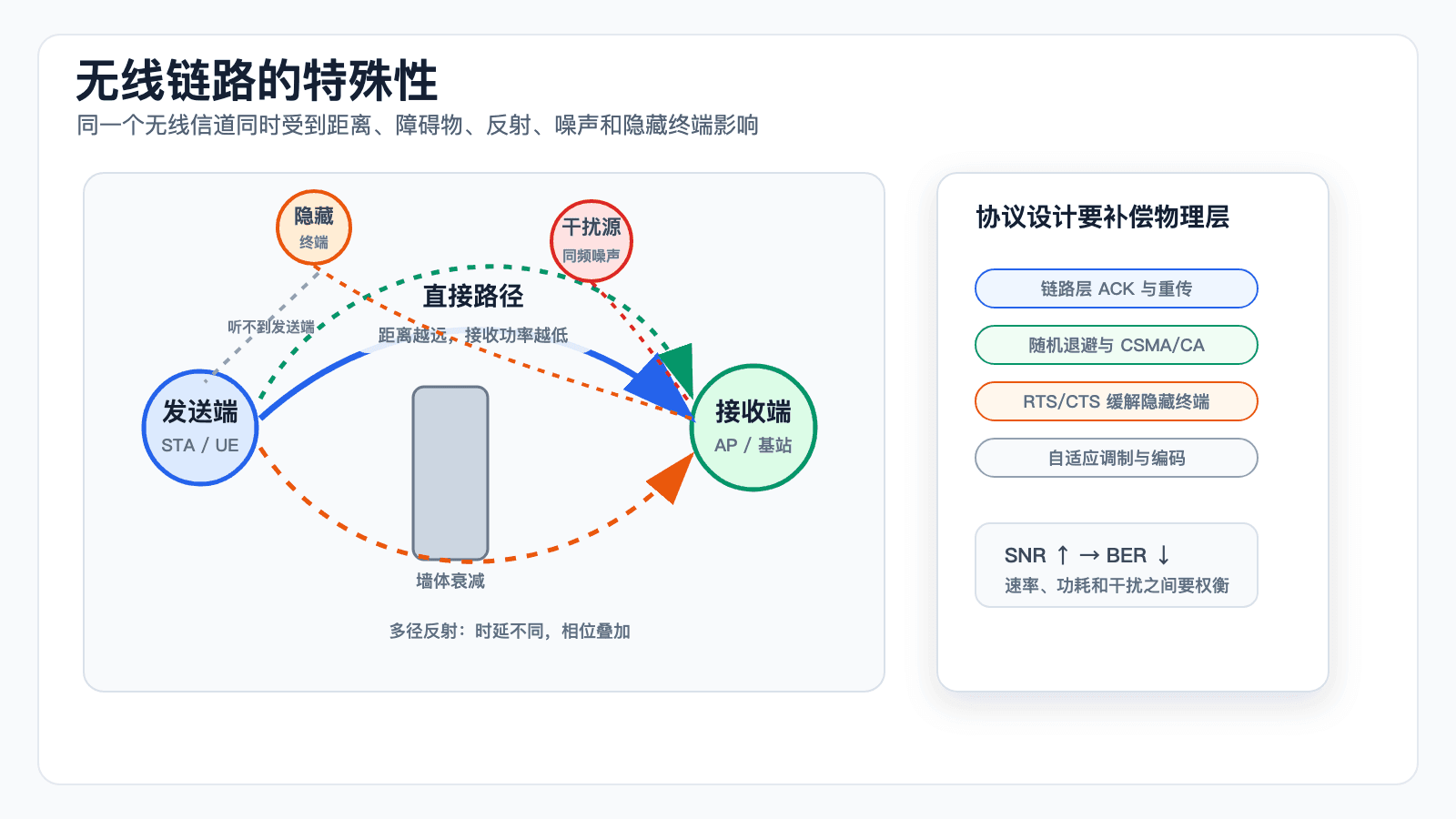

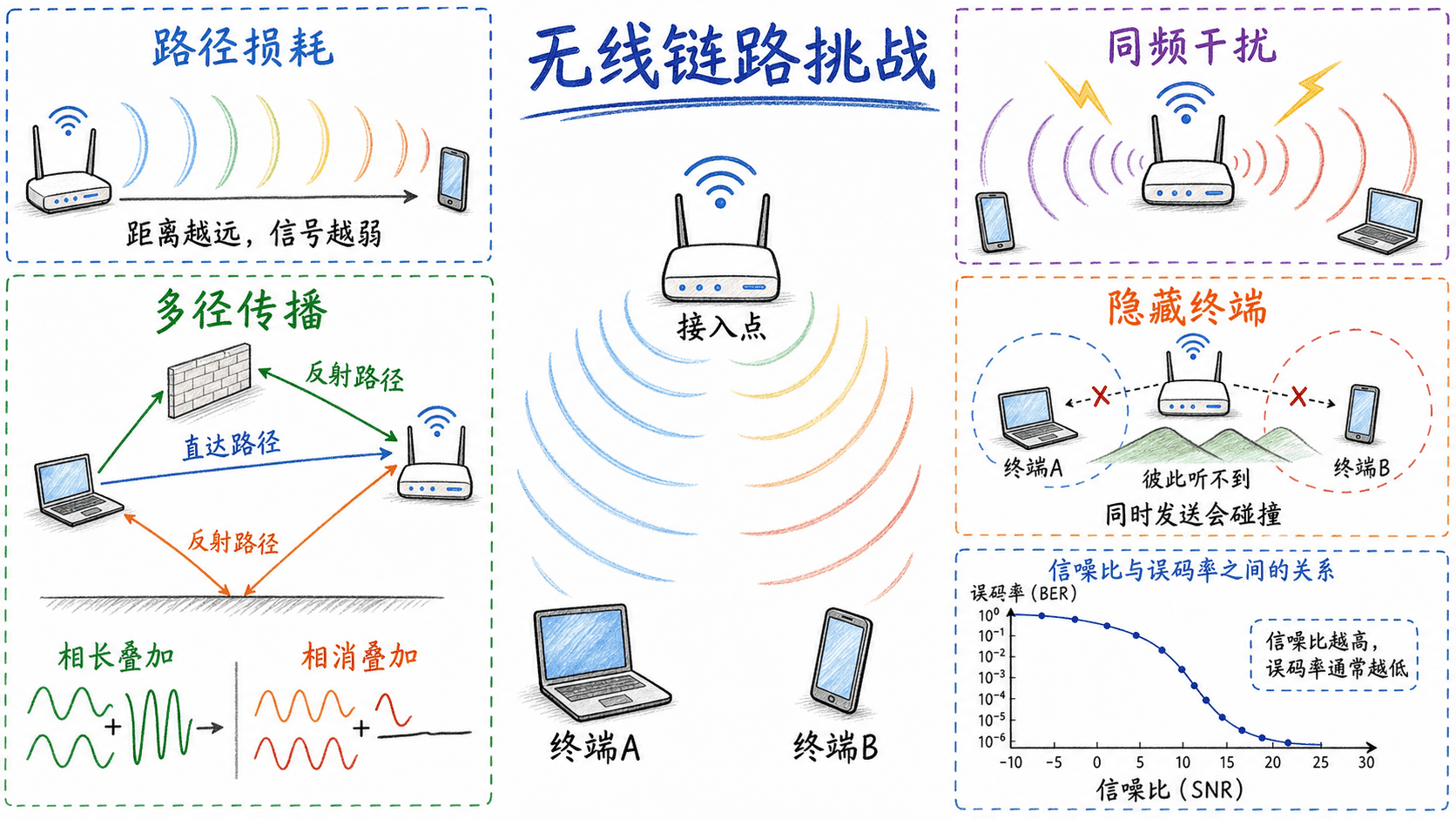

无线链路的独特特性

无线链路在物理特性、信号传播机制以及干扰环境等方面与有线链路存在本质性差异，这些差异深刻影响了无线网络协议的架构设计与系统性能优化。

信号强度的衰减

在无线信号传播过程中，电磁波能量不可避免地随距离增加而逐步衰减，这一现象在通信理论中被称为路径损耗（Path Loss）。即便在理想的自由空间环境下，信号强度也会因能量在更大范围内扩散而降低。路径损耗的大小与发送端和接收端之间的距离成正比，距离越远，接收信号的功率越低。

此外，实际环境中还存在各种物理障碍物（如墙体、楼层、金属结构等），这些障碍物会对无线信号产生额外的衰减作用，称为穿透损耗（Penetration Loss）。 例如，当无线信号需要穿越混凝土墙壁时，信号强度会显著下降，导致终端设备接收到的信号变弱。这也是我们在大型建筑物或地下空间中常常遇到无线信号覆盖不佳的根本原因。

来自其他源的干扰

在同一频段内工作的多种无线电系统会产生相互干扰，这种现象在无线通信中被称为同频干扰（co-channel interference）。以2.4 GHz频段为例，802.11b无线局域网与2.4 GHz无线电话等设备共用该频段，导致在同一区域内同时运行时，信号之间会发生冲突，进而引发吞吐量下降、丢包率上升等性能劣化现象。

除了同频干扰，环境中的电磁噪声源也会对无线链路造成影响。例如，工业电机、微波炉等设备在工作时会释放大量电磁波，形成背景噪声，进一步降低信号质量。正因如此，后续的802.11标准（如802.11a/ac/ax）逐步采用5 GHz及更高频段，以避开2.4 GHz频段的严重干扰，提升无线通信的可靠性与带宽。

多径传播现象

多径传播（Multipath Propagation）是无线信道中普遍且复杂的物理现象。当电磁波在空间中传播时，信号不仅沿直线路径到达接收端，还会因遇到建筑物、墙体、地面等障碍物发生反射、折射或散射，形成多条传播路径。 各路径的长度和传播时延不同，导致接收端在同一时刻接收到多个相位、幅度各异的信号分量。这种信号的叠加会引发码间干扰（ISI）和信号衰落（Fading），使得接收端的信号波形产生畸变，严重时影响数据解调的准确性。

当发送端与接收端之间存在移动物体时，多径传播的路径和特性会随时间动态变化，进而引发信道的时变衰落现象。这种动态多径效应会导致接收信号的幅度和相位产生快速波动，造成信号质量的不稳定性，严重时甚至影响数据的可靠接收。

信噪比与误码率的关系

信噪比（Signal-to-Noise Ratio, SNR）是衡量接收信号功率与背景噪声功率之间相对强度的核心物理量，通常以分贝（dB）为单位表示。SNR越高，说明有用信号在噪声中的占比越大，接收端能够更准确地还原原始信息，抗干扰能力也随之增强。

误码率（Bit Error Rate, BER）则反映了在数据传输过程中，接收端判决错误比特的概率，是衡量链路可靠性的重要性能指标。在无线通信系统中，SNR与BER之间存在密切的数学关系：对于特定的调制方式，提升SNR能够显著降低BER，从而提升数据传输的准确性。例如，在QPSK或16QAM等常见调制方案下，SNR每提升一定分贝，BER会呈指数级下降。

然而，提升SNR最直接的手段是增加发射功率，这对于移动终端而言会带来更高的能耗，缩短电池续航时间。此外，过高的发射功率还可能导致对同频其他用户的干扰加剧，影响整个网络的频谱利用效率。因此，实际系统设计中需在信号质量、能耗与干扰控制之间权衡，采用自适应功率控制、动态调制选择等机制，以实现最佳的通信性能和资源分配。

动态调制技术的选择

在无线通信系统中，调制方式的选择直接影响链路的传输速率与误码率表现。不同调制方案在相同信噪比（SNR）条件下，其抗干扰能力和数据吞吐能力存在显著差异。为适应无线信道条件的动态变化，现代物理层普遍采用自适应调制与编码（Adaptive Modulation and Coding, AMC）机制。

当信道环境良好、SNR较高时，系统可选用高阶调制方式（如16QAM、64QAM等），以提升每个符号所承载的信息量，从而实现更高的数据速率。而在信道质量下降、SNR较低的情况下，则自动切换至低阶调制（如BPSK、QPSK），以增强抗干扰能力，降低误码率，保障通信的可靠性。

这种自适应调制与编码技术已成为802.11系列WiFi标准及4G、5G蜂窝移动通信系统的核心组成部分，有效提升了无线网络的频谱利用率与服务质量。

隐藏终端问题

在有线广播链路中，所有节点能够实时感知到其他节点的通信活动，因此冲突检测与避免相对简单。然而，在无线通信环境下，由于信号传播受限于距离、障碍物及信号衰减等因素，节点之间的可感知范围存在差异，进而引发了“隐藏终端”这一无线网络独有的问题。

我们可以设想如下专业场景：假设站点A与站点B之间正在进行数据传输，站点C同样希望与站点B通信。由于A与C之间可能被墙体等障碍物阻隔，或者两者距离较远，导致A和C无法侦听到对方的信号。尽管如此，A和C的信号在B处却会发生重叠与干扰，最终影响B的正常接收。这种因节点间不可感知而导致的信号冲突，正是隐藏终端问题的本质所在。

这种问题使得无线网络中的多路访问比有线网络复杂得多，需要特殊的协议来处理。

码分多址（CDMA）技术

码分多址（Code Division Multiple Access, CDMA）是一种典型的信道分割技术，广泛应用于现代蜂窝通信与无线局域网系统。

在CDMA系统中，发送端会将每一个比特信息与一组高速变化的伪随机码序列（即扩频码）进行扩频处理。扩频码的变化速率，通常称为码片速率（chip rate），远高于原始比特流的速率。通过这种扩频操作，原始信号在频谱上被大幅度展宽，增强了抗干扰能力和系统容量。

CDMA的核心优势在于，若各用户分配的扩频码具有良好的正交性或低相关性，即使多个用户同时在同一频带内传输数据，接收端依然能够利用相关解扩技术，从混合信号中准确提取出目标用户的信息。这一特性使CDMA能够有效抵抗多用户干扰，实现高效的频谱复用与安全的数据传输。

这些无线链路的独特特性导致比特错误在无线链路中比在有线链路中更常见，因此无线链路协议通常采用强大的CRC错误检测码和链路级可靠数据传输协议来重传损坏的帧。

WiFi：802.11无线局域网

WiFi（无线保真）技术，作为基于IEEE 802.11标准的无线局域网（WLAN）解决方案，已成为现代信息社会中最为关键的无线接入方式之一。 无论是在企业办公环境、家庭住宅、教育机构，还是公共场所如咖啡厅、机场与交通枢纽，WiFi都为终端用户提供了高效、灵活的无线互联网接入能力。 回顾无线局域网的发展历程，虽然上世纪90年代曾涌现出多种无线局域网协议与标准，但IEEE 802.11系列凭借其开放性、可扩展性与良好的兼容性，最终成为全球范围内的主流无线接入标准，广泛支撑着当今互联网的无线接入基础。

WiFi标准的演进

WiFi技术经历了多代发展，每一代都在速度、覆盖范围和功能方面有所改进。

不同的802.11标准都共享一些通用特征，包括相同的帧格式和介质访问协议CSMA/CA，同时保持向后兼容性。这意味着只支持802.11g的移动设备仍然可以与较新的802.11ac或802.11ax基站交互。

WiFi网络架构

在802.11无线局域网体系结构中，最基本的组成单元被称为基本服务集（Basic Service Set, BSS）。一个BSS由若干无线终端（STA）与一个中心节点组成，这个中心节点在802.11标准中被称为接入点（Access Point, AP），负责协调和管理BSS内所有无线终端的数据通信与接入控制。

在现代家庭或小型办公网络环境中，通常会配置一个接入点（Access Point, AP）与路由器，二者往往集成于同一台设备，实现对基本服务集（BSS）的互联网接入功能。 每一个802.11无线终端（站点）都具备唯一的6字节MAC地址，该地址由设备的网络接口卡（NIC）固件预设，用于在链路层标识和管理设备身份，与以太网终端的地址机制保持一致。

采用AP进行组网的无线局域网被称为基础设施模式（Infrastructure Mode）无线局域网。此处的“基础设施”不仅包括AP本身，还涵盖了将AP与路由器等核心网络设备连接起来的有线以太网支撑体系。 这种架构能够实现无线终端与有线网络之间的高效互通与资源共享，满足多用户并发接入和数据传输的需求。

信道和关联过程

在IEEE 802.11无线局域网体系中，终端设备主要在2.4-2.485 GHz（即2.4 GHz频段）与5.1-5.8 GHz（即5 GHz频段）两个频率范围内进行通信。2.4 GHz频段下，标准规定了11个部分重叠的信道。 由于信道带宽与中心频率的设计，只有当两个信道间隔至少四个信道时，才可实现完全不重叠的频谱分配。在实际部署中，信道1、6与11被广泛采用为三组互不干扰的典型信道组合，这样能够有效降低同频干扰，提升无线网络的整体稳定性与吞吐性能。

WiFi丛林现象

在无线局域网环境中，所谓“WiFi丛林”是指终端设备能够在同一物理空间内，从多个接入点（Access Point, AP）接收到信号强度足够高的区域。例如，在城市中的咖啡厅、图书馆或大型办公楼，用户的无线终端往往能够同时探测到来自不同AP的信号覆盖。

当我们处于这样的“WiFi丛林”环境时，终端设备必须在众多可用AP中选择一个进行关联。关联过程本质上是终端与选定AP之间建立起一条逻辑链路，形成专属的数据交互通道。只有完成关联的AP才会负责为该终端转发数据帧，终端的数据流量也仅通过已关联的AP接入互联网，实现数据的收发与网络资源的访问。

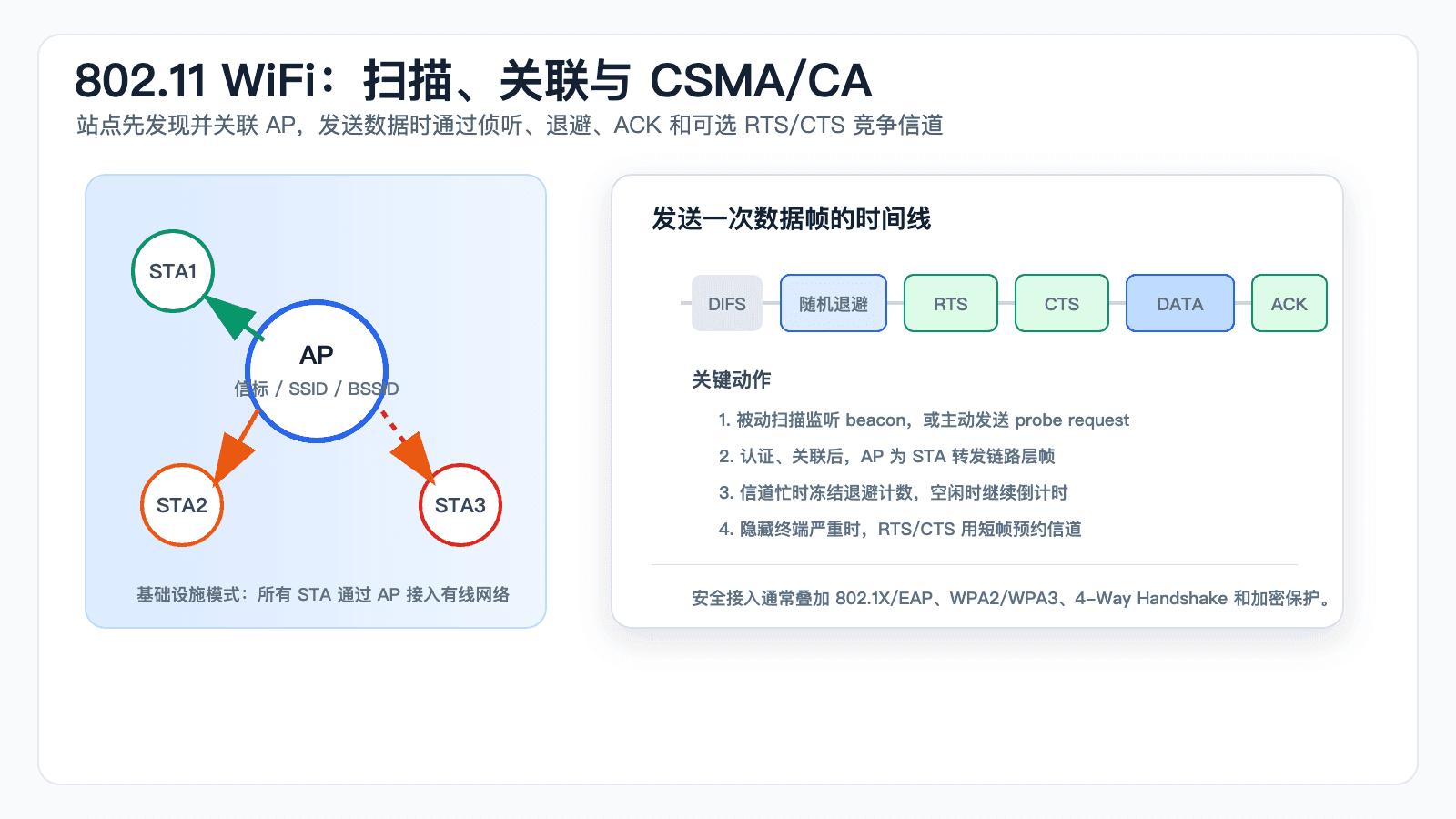

关联过程

无线设备如何发现和关联到AP呢？802.11标准要求AP定期发送信标帧，每个信标帧都包含AP的SSID和MAC地址。

设备可以通过两种方式发现AP：

• 被动扫描：设备扫描11个信道，监听各个AP发送的信标帧。
• 主动扫描：设备广播探测帧，该帧会被范围内的所有AP接收到。AP会用探测响应帧回应。

设备通常会选择信标帧接收信号强度最高的AP进行关联，尽管信号强度并不是决定性能的唯一因素。

CSMA/CA介质访问协议

在IEEE 802.11标准中，介质访问控制采用了CSMA/CA（Carrier Sense Multiple Access with Collision Avoidance，载波侦听多路访问及冲突避免）协议。 该机制要求每个无线终端在发起数据帧传输前，首先对信道状态进行侦听，确保信道处于空闲状态后方可发送数据； 若检测到信道被占用，则终端需延迟传输以规避潜在冲突。与有线以太网中采用的CSMA/CD（载波侦听多路访问及冲突检测）不同，CSMA/CA更适用于无线环境下的信道共享与冲突管理，体现了对无线物理层特性的深度适配。

为什么不使用冲突检测？

• 硬件复杂性：检测冲突需要能够同时发送和接收。但是由于接收信号的强度通常比传输信号的强度小得多，构建能够检测冲突的硬件成本很高。
• 隐藏终端问题：即使适配器能够同时传输和监听，由于隐藏终端问题和衰落，适配器仍然无法检测到所有冲突。

因为802.11不使用冲突检测，一旦站点开始传输帧，它就会完整地传输整个帧。为了减少冲突的可能性，802.11采用了几种冲突避免技术。

链路层确认机制

在无线局域网环境中，数据帧在传输过程中可能因信道干扰、信号衰减或碰撞等多种因素导致未能成功送达目标节点。为提升数据传输的可靠性，802.11 MAC层引入了链路层确认（ACK）机制，对每一帧的成功接收进行显式确认。

当目的站点接收到通过CRC检查的帧时，它会等待一个称为短帧间间隔（SIFS）的短时间，然后发送确认帧。如果传输站点在给定时间内没有收到确认，它会假设发生了错误并重传帧。

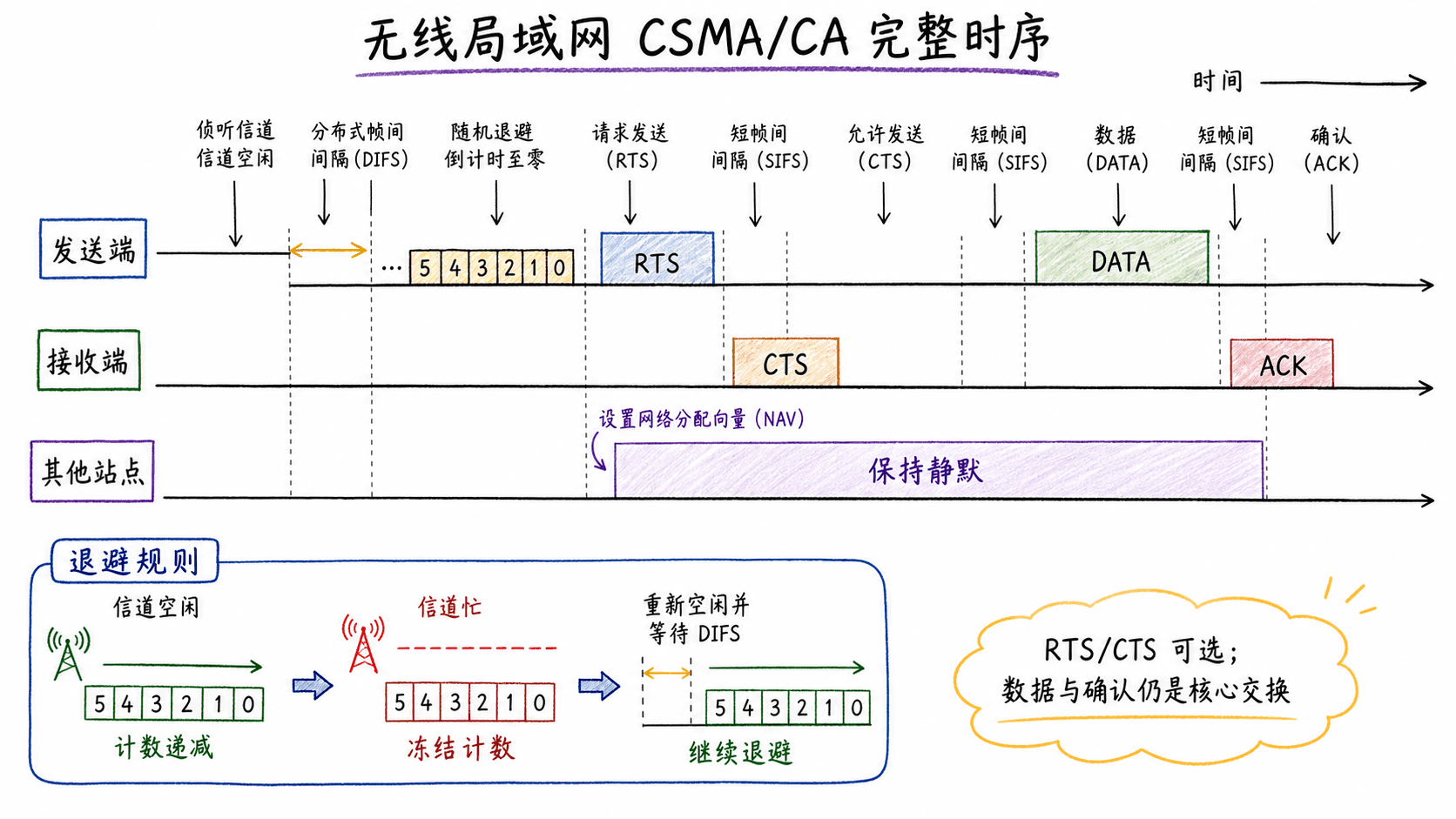

CSMA/CA工作流程

CSMA/CA协议的工作流程如下：

RTS/CTS冲突避免机制

针对无线局域网中常见的隐藏终端问题，IEEE 802.11标准引入了请求发送（RTS, Request To Send）与清除发送（CTS, Clear To Send）两类控制帧。 通过在数据帧正式传输前，先由发送方发出RTS帧，接收方响应CTS帧，从而在物理信道上实现对后续数据传输时隙的预约，有效降低因隐藏终端导致的帧冲突概率，提升整体信道利用率与数据传输的可靠性。

在802.11无线局域网中，发送方在准备传输数据帧前，通常会先向接入点（AP）发送一帧RTS（Request To Send，请求发送）控制帧，明确告知即将进行的数据帧及其后续确认帧所需占用信道的总时长。 接入点收到RTS帧后，会以广播方式发出CTS（Clear To Send，允许发送）控制帧。CTS帧的作用一方面是授权发送方在指定时隙内独占信道进行数据传输，另一方面则通知所有其他站点在该保留时段内禁止发送，避免信道冲突。

RTS/CTS机制的引入，显著提升了无线局域网的整体性能。首先，它有效缓解了隐藏终端问题——只有在信道被成功预约后，较长的数据帧才会被传输，从而降低了因隐藏终端导致的碰撞概率。 其次，由于RTS和CTS帧本身长度较短，即使发生冲突，所造成的信道资源浪费也被控制在最小范围内，减少了冲突带来的性能损失。

802.11帧结构

在IEEE 802.11协议中，数据帧结构相较于有线以太网帧有着显著的专业特性，最核心的区别体现在其拥有四个独立的地址字段。这一设计充分考虑了无线网络中多样化的转发场景与拓扑需求。

我们可以用一个小例子来理解：假设在一个大型企业园区，无线终端A要通过接入点AP1与另一个终端B通信，而数据最终还要经过园区的核心路由器。此时，802.11帧的四个地址字段就各司其职，分别标识了接收方、发送方、分布式系统接口以及在特殊转发场景下的下一跳地址。

具体来说，地址1通常用于标识最终接收该帧的无线终端的MAC地址；地址2则记录了最初发送该帧的无线终端的MAC地址；地址3则用于标识与有线网络互联的路由器或AP接口的MAC地址。当帧在不同AP之间转发时，地址4则被启用，用于标识帧的原始发送者或最终接收者，确保数据能够在复杂的无线拓扑中正确路由。

除了地址字段，802.11帧还包含了序列号字段，用于实现数据的有序与可靠传输；持续时间字段，用于信道预约和避免冲突；以及一系列控制字段，协助管理无线链路的访问与帧的正确处理。

同一子网内的移动性

在实际的大型无线局域网部署中，为了扩展覆盖范围并提升网络容量，企业与高校常常在同一IP子网下配置多个基本服务集（BSS）。这种架构下，终端用户的无线设备在不同BSS之间移动时，面临着如何在不中断现有TCP会话的前提下，实现网络接入点的平滑切换问题。

当无线终端离开原有接入点（AP）的覆盖区域并进入另一个AP的服务范围时，其物理连接点随之发生变化，这一过程在专业术语中被称为“漫游切换”（roaming）。切换过程中，终端需重新完成与新AP的关联认证，同时保持IP地址不变，从而确保上层会话（如TCP连接）能够持续不中断地进行。

当无线终端从BSS1切换至BSS2时，由于底层网络采用的是二层交换机而非三层路由器，两个BSS内的所有终端依然处于同一IP子网之下。这种架构确保了终端在漫游过程中无需更改其IP地址，所有基于IP的会话（如TCP连接）能够持续保持不中断，极大提升了用户体验的连续性与网络的透明性。

交换机的MAC地址自学习机制能够高效适应终端的移动。当终端完成与新AP的关联后，新AP通常会主动向交换机发送一帧以该终端MAC地址为源地址的广播以太网帧。 交换机在接收到该帧后，会立即更新其MAC地址转发表，将该终端的MAC地址与新AP所连接的端口进行绑定，从而实现数据流量的正确转发，保障网络通信的无缝衔接。

WiFi高级特性

速率自适应

在实际的802.11无线局域网系统中，速率自适应（Rate Adaptation）机制是一项核心技术。该机制能够根据无线信道的实时质量动态调整物理层的调制方式与编码速率，从而在保证链路可靠性的同时，最大化数据吞吐量。

具体来说，终端设备会持续监测数据帧的传输结果。当节点连续两次发送数据帧未收到接入点的ACK确认时，系统会判定当前信道质量下降（如信号衰减、干扰增强或多径效应加剧），此时会自动将物理层速率降级，选择更为稳健的调制与编码方案以提升抗干扰能力。 相反，如果节点连续十次成功收到ACK，或自上次降速以来经过的时间超过设定阈值，系统则会尝试提升传输速率，采用更高阶的调制方式以提高数据传输效率。

这种速率自适应机制不仅提升了无线网络的整体性能，还能有效应对用户移动、环境变化等复杂场景下的信道波动，确保无线通信的稳定性与高效性。

功耗管理

在IEEE 802.11协议体系中，功耗管理机制是一项关键技术，旨在显著降低无线终端的能耗。该机制允许无线节点根据实际需求，在活跃（Awake）与休眠（Sleep）两种状态间灵活切换，从而最大限度地减少射频模块和基带处理器的工作时长。

具体实现上，终端设备可通过在802.11帧头的功耗管理（Power Management）位设置为1，主动向接入点（AP）通告其即将进入低功耗休眠模式。 接入点在获知该节点进入休眠后，会暂停向其下发任何数据帧，并将所有待发数据进行缓存，直至终端重新唤醒并发起数据轮询请求。如此一来，终端能够在不影响数据完整性的前提下，有效延长电池续航时间，满足移动场景下对能效的严苛要求。

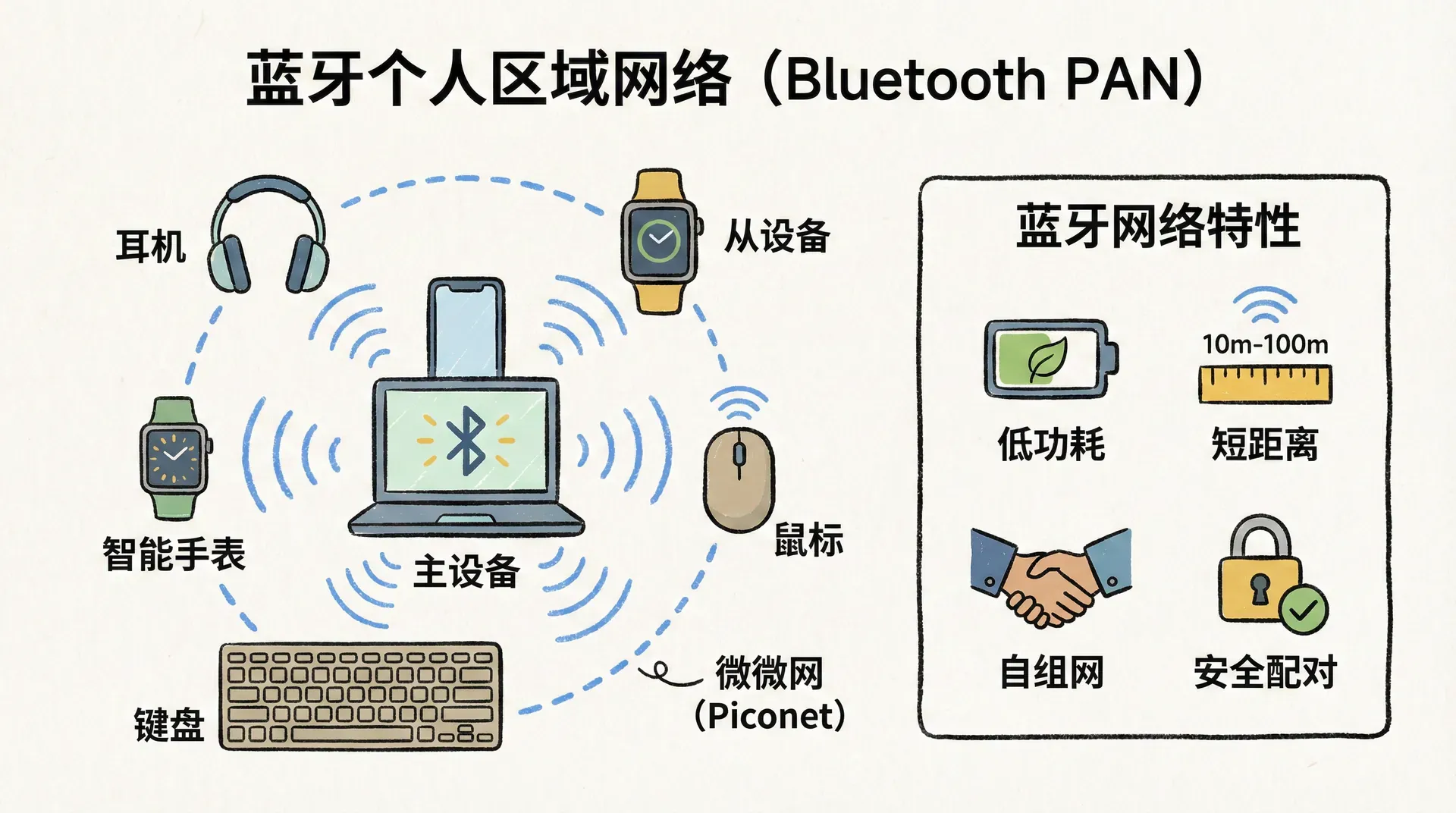

蓝牙个人区域网络

蓝牙技术作为现代无线通信的重要组成部分，已广泛应用于各类个人设备间的短距离数据交换。在实际应用中，我们常见的无线键盘、鼠标、耳机、音箱以及智能手表等设备，均通过蓝牙协议与计算机或智能手机实现高效、便捷的互联互通。 蓝牙协议以其低功耗、低成本和短距离（通常在数十米以内）通信的特性，成为无线个人区域网络（Wireless Personal Area Network, WPAN）领域的主流技术之一，业内亦常将其称为“微微网”（Piconet）。

蓝牙网络特性

蓝牙网络属于典型的自组织型无线个人区域网（WPAN），其组网过程无需依赖任何固定的网络基础设施。每个蓝牙微微网（Piconet）最多可容纳八个处于活跃状态的设备，其中一台设备被动态选举为主设备（Master），负责全网的时钟同步与资源调度，其余设备则作为从设备（Slave）参与通信。

在蓝牙微微网（Piconet）中，主设备（Master）承担着核心的网络管理职责。主设备不仅负责全网的时钟同步，还决定了整个微微网的跳频序列和时隙分配。每一个时隙的跳频顺序都由主设备的时钟和蓝牙地址共同决定，这样可以确保所有从设备（Slave）能够准确地跟随主设备进行频率切换。此外，主设备还负责控制从设备的接入与退出，动态分配带宽，并通过轮询机制（Polling）来授权从设备在特定时隙内进行数据传输，从而实现对网络资源的高效调度和冲突避免。

蓝牙通信系统工作在2.4 GHz的ISM（Industrial, Scientific and Medical）免授权频段，这一频段同时被多种无线设备（如微波炉、无线电话、车库门遥控器等）广泛使用。蓝牙采用时分多路复用（TDM）机制，将通信过程划分为长度为625微秒的时隙。在每个时隙内，发送方会在79个可用信道中的某一个信道上进行数据传输。信道的选择并非固定，而是依据主设备的时钟和地址，通过伪随机算法动态跳变，形成独特的跳频序列。

这种跳频扩频（Frequency Hopping Spread Spectrum, FHSS）技术极大增强了蓝牙系统的抗干扰能力。即使在同一频段内存在其他无线设备产生的干扰，跳频机制也能将干扰限制在极少数时隙内，绝大多数数据传输依然能够在未受干扰的信道上顺利完成，从而保障了蓝牙通信的稳定性与可靠性。

蓝牙网络虽然在设计上小而简单，但它们包含了许多我们之前学习的链路级网络技术，包括时分复用、随机退避、轮询、错误检测和纠正、通过ACK和NAK的可靠数据传输等。

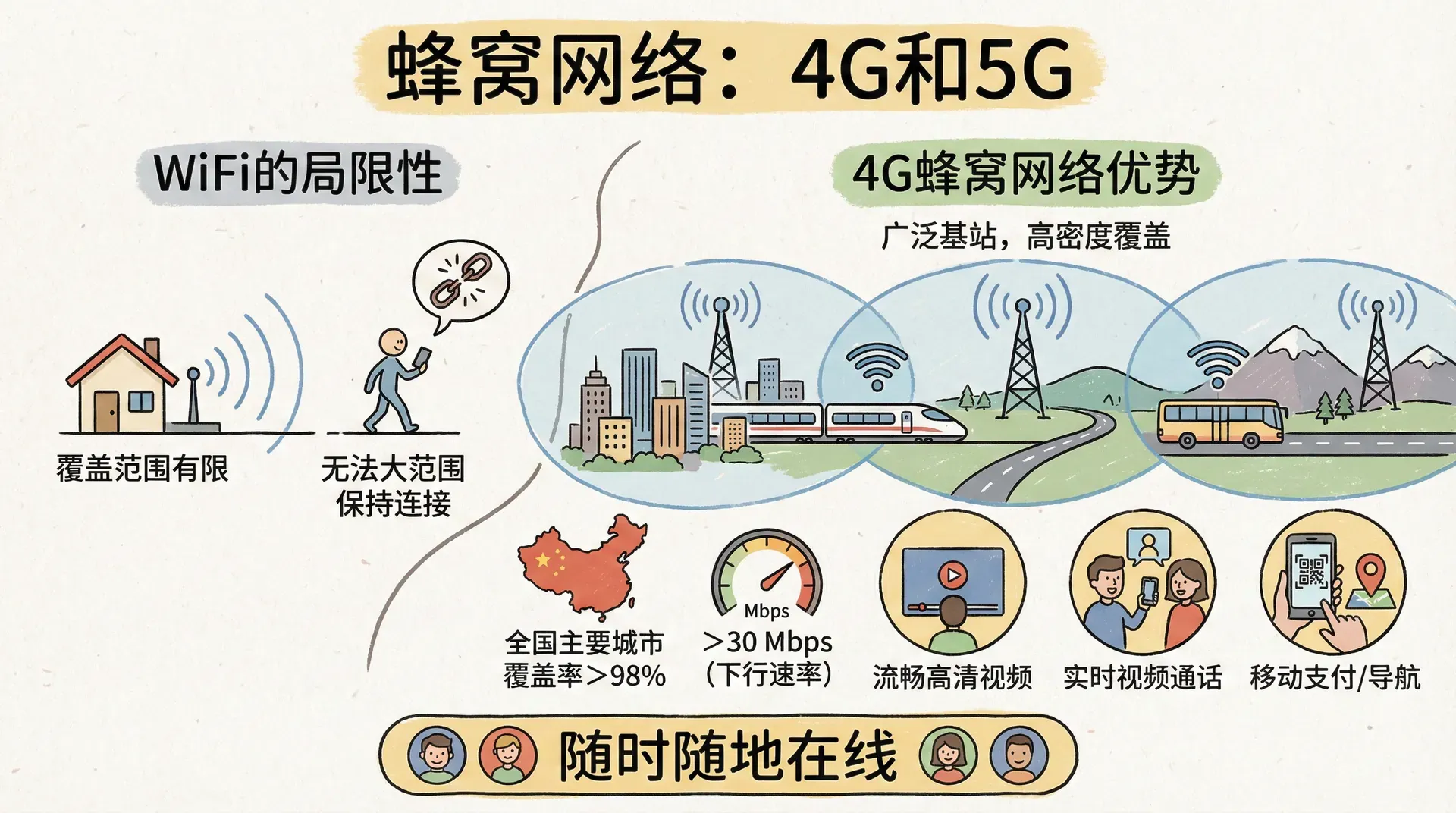

蜂窝网络：4G和5G

与WiFi接入点相比，WiFi的物理覆盖范围有限，移动终端无法在大范围内持续与各个接入点（AP）保持连接。因此，WiFi技术在支持大范围、高速移动场景时存在明显局限性。相较之下，4G蜂窝网络凭借其广泛的基站部署和高密度覆盖，已成为现代移动通信的主流接入方式。

根据最近中国信息通信研究院发布的网络体验报告，全国主要城市的4G蜂窝网络覆盖率已超过98%，在绝大多数时间和地点，用户都能稳定接收到4G信号。以北京、上海、广州等一线城市为例，4G下行速率普遍可达30 Mbps以上，部分地区甚至更高。 无论是在地铁、公交，还是高铁等高速移动环境中，大家都可以流畅观看高清视频、进行实时视频通话，或者使用各类移动支付和导航服务。4G蜂窝网络的高可用性和大带宽，极大丰富了我们的移动互联网生活场景，让“随时随地在线”成为现实。

蜂窝网络的基本概念

在蜂窝通信系统中，“蜂窝”一词指的是将整个服务区域划分为多个相互覆盖但相对独立的地理单元，这些单元被称为小区（Cell）。每个小区由一个基站（Base Station）进行无线信号的发射与接收，基站负责管理其覆盖范围内所有移动终端的接入、切换与资源分配，确保移动设备在小区内能够实现稳定、高效的数据与语音通信。

小区的实际覆盖范围受到多种物理与环境因素的综合影响。基站的发射功率、终端设备的发射功率、建筑物等障碍物的遮挡效应，以及基站天线的架设高度和类型，都会直接决定无线信号的传播距离与质量。此外，频谱资源的分配和无线环境中的干扰情况也会对小区的服务半径产生显著影响。

随着4G蜂窝网络的广泛部署，物联网应用得以大规模落地。例如，基于蜂窝网络的共享单车、智能电表、远程医疗终端等设备能够实现稳定的广域互联。同时，4G网络为移动支付、实时定位、高清视频通话等智能手机应用提供了坚实的基础通信保障，极大推动了智慧城市和数字经济的发展。

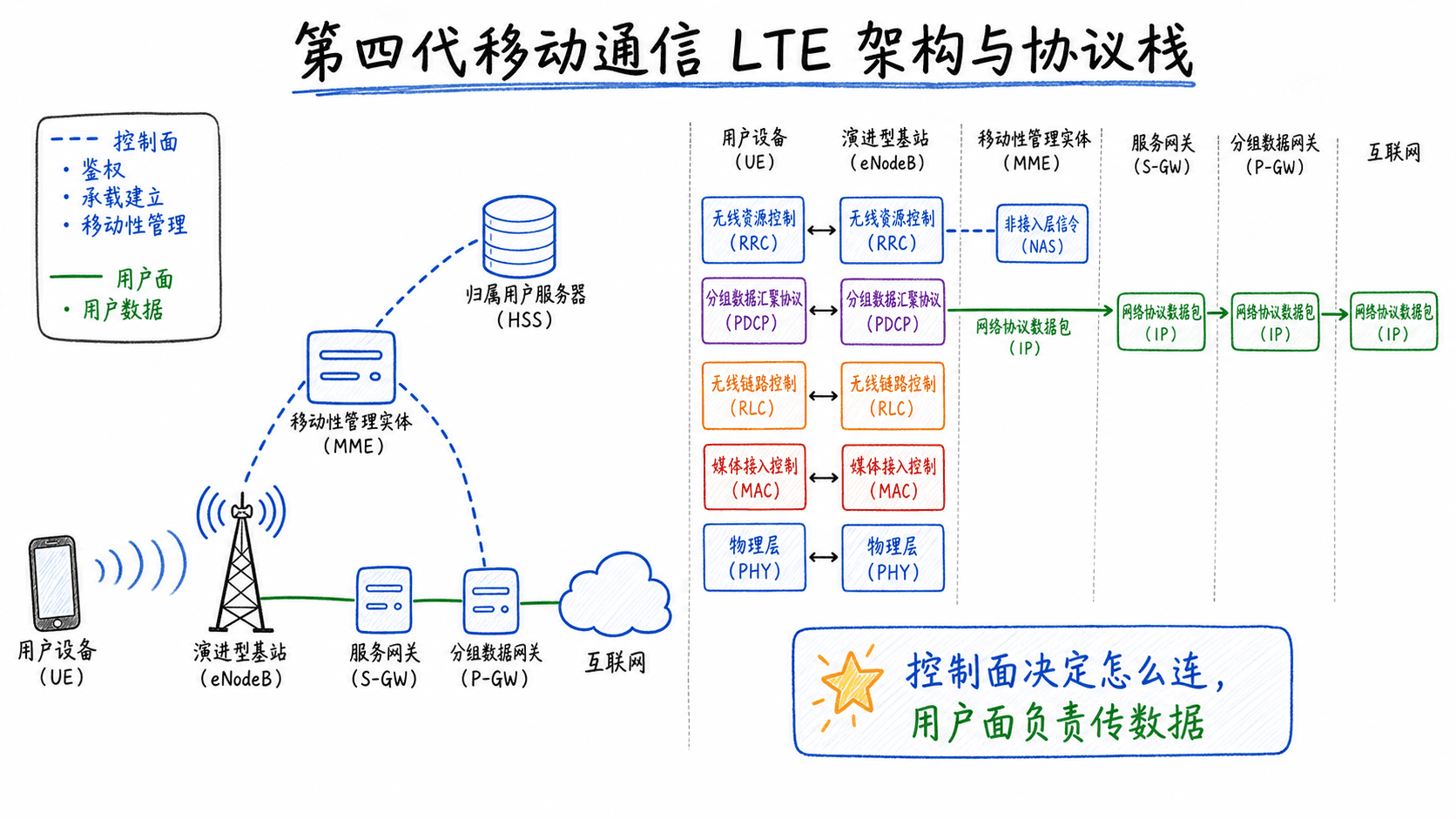

4G LTE网络架构

4G长期演进（LTE，Long Term Evolution）标准已成为全球主流的4G移动通信技术。其网络架构由无线接入网（E-UTRAN）和全IP核心网（EPC）两大部分组成，所有网络功能实体均基于IP协议实现互联互通，显著提升了数据传输效率与网络灵活性。

4G LTE的主要组件

从2G到4G的架构演进

在过去二十年间，蜂窝通信网络体系实现了从以电路交换为核心的传统语音网络，向以全IP分组交换为基础的现代数据网络的深刻演进。如今，语音业务已成为蜂窝网络众多数据应用中的一种，数据业务的主导地位日益凸显。

• 2G网络主要是为语音服务设计的电路交换移动电话网络，具有类似的概念结构——由基站控制的无线边缘、到外部世界的网关，以及基站和网关之间的聚合点。
• 3G网络支持电路交换语音服务和分组交换数据服务。过渡很明确：现有的核心2G蜂窝语音网络元素保持不变，但额外的蜂窝数据功能被并行添加到现有核心语音网络中，并独立于当时现有的核心语音网络运行。
• 4G网络完全采用全IP架构，为语音和数据提供统一的分组交换服务。

LTE协议栈

4G LTE协议栈采用全IP架构，高层协议如IP、TCP、UDP及各类应用层协议与我们熟悉的互联网协议体系高度一致。专业角度来看，LTE协议栈在链路层和物理层引入了多项创新，极大提升了无线数据传输的效率与可靠性。下面表格梳理LTE链路层的三大核心子层及其主要职责：

LTE无线接入网络

在LTE系统中，下行链路采用正交频分复用（OFDM）技术，将可用频谱划分为多个相互正交的子载波，实现高效的频谱利用率。每个活跃的用户设备（UE）会根据调度策略，在一个或多个物理资源块（PRB）上被动态分配时隙，每个时隙的持续时间为0.5毫秒。通过灵活的频域与时域资源分配，LTE能够同时满足多用户的高速数据传输需求，并显著提升系统的整体吞吐量与抗干扰能力。

通过被分配越来越多的时隙（无论是在相同频率还是不同频率上），移动设备能够实现越来越高的传输速率。时隙（重新）分配可以每毫秒执行一次。不同的调制方案也可以用来改变传输速率。

5G蜂窝网络

在理想状态下，下一代广域蜂窝数据网络应当具备随时随地的千兆级数据速率、毫秒级超低时延，并能够支持海量终端和用户的并发接入，无论是在高密度城市环境还是偏远地区。 这一能力将为诸如大规模增强现实（AR）、虚拟现实（VR）、自动驾驶车辆的远程操控、工业自动化中的机器人无线控制，以及以固定无线宽带替代传统有线入户等前沿应用场景提供坚实的基础。

5G蜂窝系统被业界普遍认为是实现上述愿景的关键技术里程碑。根据3GPP等国际标准组织的技术指标，5G网络在峰值速率、时延和系统容量等核心性能参数上相较4G有数量级的提升：峰值比特率提升约10倍，端到端时延降低至原来的十分之一，单位面积内的流量承载能力提升可达百倍。这些突破性进展将极大拓展蜂窝网络的应用边界，推动信息社会的进一步发展。

5G的三个标准

5G不是一个统一的标准，而是由三个共存的标准组成：

• 增强型移动宽带（eMBB）：5G NR的初始部署专注于eMBB，与4G LTE相比，它提供了更高的带宽用于更高的下载和上传速度，以及延迟的适度减少。eMBB支持丰富的媒体应用，如移动增强现实和虚拟现实，以及移动4K分辨率和360°视频流。
• 超可靠低延迟通信（URLLC）：URLLC针对对延迟高度敏感的应用，如工厂自动化和自动驾驶。URLLC的目标延迟为1毫秒。
• 大规模机器类型通信（mMTC）：mMTC是用于传感、测量和监控应用的窄带接入类型。5G网络设计的一个优先事项是降低物联网设备网络连接的障碍。

5G和毫米波频率

在5G系统的演进过程中，毫米波（mmWave）频段的引入成为关键技术突破之一。5G NR的FR2频段覆盖24 GHz至52 GHz，这一高频段为无线通信带来了前所未有的带宽资源。 与4G LTE主要依赖的亚6 GHz频段相比，毫米波频段不仅可用频谱宽度大幅提升，还为系统容量的指数级增长奠定了基础。理论上，5G在毫米波频段下的系统容量可实现4G的百倍提升。

从专业角度分析，蜂窝系统的容量通常可用如下公式刻画：

在5G架构下，这三个核心参数均获得显著增强：

• 小区密度方面，由于毫米波信号的传播损耗较大、穿透能力有限，单个基站的覆盖半径远小于传统4G基站。因此，5G网络需要部署更高密度的小型基站（Small Cell），以实现对目标区域的无缝覆盖。这种高密度组网极大提升了单位面积内的服务能力。
• 可用频谱方面，5G FR2频段提供了高达28 GHz的可用带宽（52 GHz减去24 GHz），而4G LTE的可用带宽通常仅为2 GHz左右。更宽的频谱资源意味着每个用户可分配到更高的数据速率，系统整体吞吐量也随之提升。
• 频谱效率方面，5G大规模采用多输入多输出（Massive MIMO）与波束赋形（Beamforming）等先进物理层技术。每个基站配备大量天线阵列，能够根据用户位置动态调整信号方向，实现空间复用。通过波束赋形，基站可在同一频段内同时为多个用户定向传输数据，极大提升了频谱利用率。例如，在实际部署中，一个5G基站可同时为十余个用户提供独立的数据流，显著优于4G时代的全向广播模式。

通过增加容量方程中的所有三个术语，5G预计在城市地区提供100倍的容量增加。同样，由于频段更宽，5G预计提供1 Gbps或更高的峰值下载速率。

5G核心网络

5G核心网（5G Core, 5GC）是5G移动通信系统的中枢神经，负责统一管理所有5G终端的语音、数据与互联网业务接入。与传统4G EPC（演进分组核心网）相比，5G核心网在体系结构和功能上实现了根本性革新。其设计充分考虑了与云计算、边缘计算等新兴技术的深度融合，广泛采用分布式架构，将部分核心网功能下沉至网络边缘，部署本地化的服务器与内容缓存节点，从而显著降低端到端时延，提升用户体验。

5G核心网的标准化规范（如3GPP Release 15及后续版本）引入了“服务化架构（SBA, Service-Based Architecture）”，实现了控制面（Control Plane）与用户面（User Plane）的彻底分离（CUPS, Control and User Plane Separation）。 所有核心网功能均以虚拟化网络功能（VNF, Virtualized Network Function）形式运行，支持灵活的按需部署与弹性扩展。通过网络切片（Network Slicing）等机制，运营商能够为eMBB、URLLC、mMTC等多样化5G应用场景定制专属的虚拟网络实例，满足差异化的性能、可靠性与安全需求。

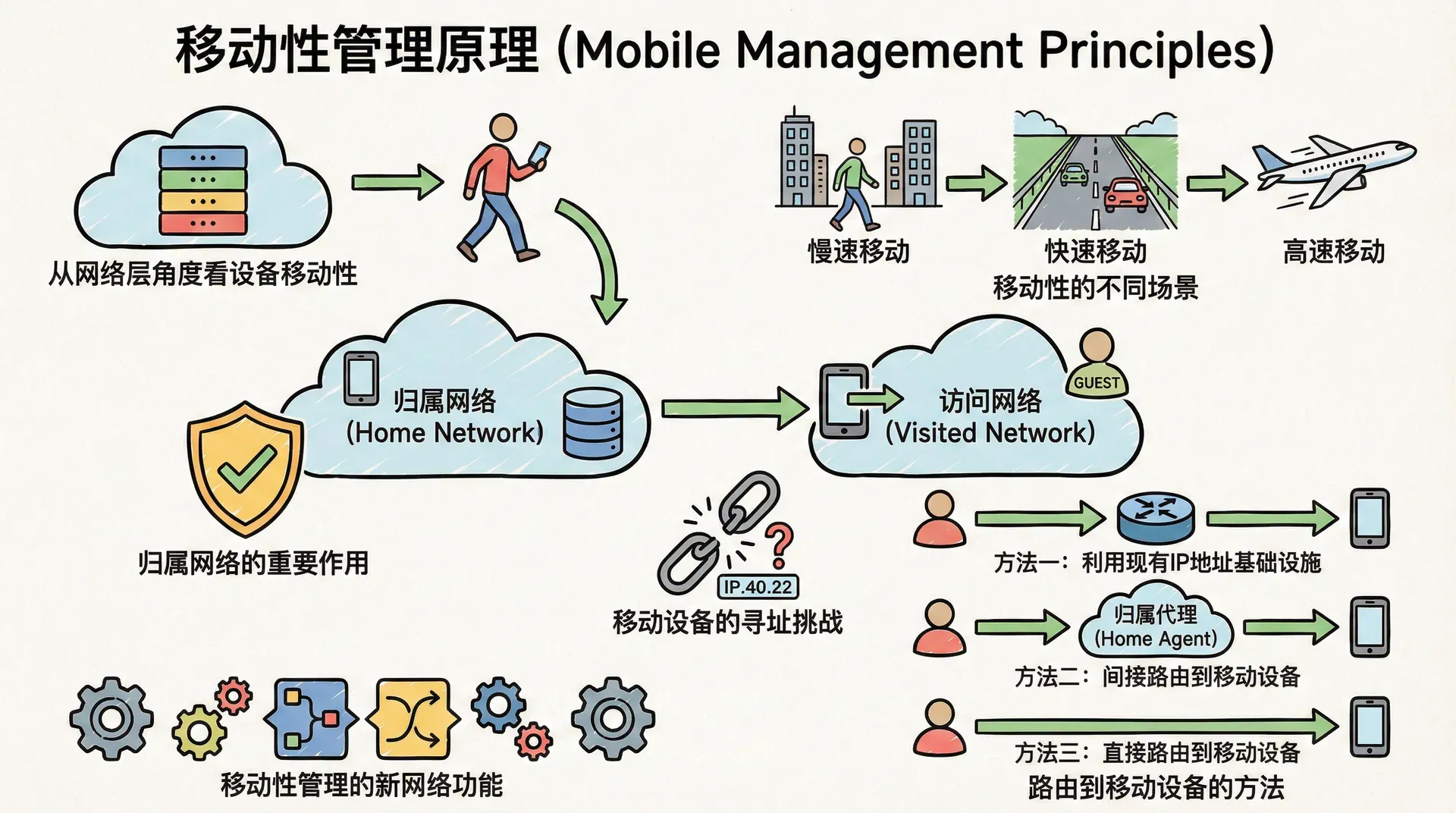

移动性管理原理

在深入探讨了无线网络的物理与链路层特性之后，我们接下来将聚焦于无线链路所支撑的“移动性管理”原理。从严格的技术视角来看，移动设备是指在一定时间跨度内，其网络连接点发生变化的终端。这种动态变化对网络架构和协议提出了更高的适应性与智能化要求。

从网络层角度看设备移动性

站在网络层的专业视角，终端设备在物理位置发生变化时，会对网络层带来多样且复杂的技术挑战。这些挑战的具体表现，取决于设备在不同网络连接点间迁移时的在线活跃状态与数据通信需求。

移动性的不同场景

我们可以识别几种不同的移动性场景：

场景一：断电移动：移动用户在网络之间物理移动，但在移动时关闭移动设备。比如学生可能从无线教室网络断开并关闭设备，前往食堂并在吃饭时连接到那里的无线接入网络，然后断开并关闭食堂网络，步行到图书馆，在学习时连接到图书馆的无线网络。 从网络角度来看，这个设备不是移动的——它连接到接入网络并在开启时保持在该接入网络中。这种设备（非）移动性的情况可以完全使用我们已经学习过的网络机制来处理。

场景二：同网络内移动：设备在物理上是移动的，但仍然连接到同一接入网络。这个设备从网络层角度来看也不是移动的。

场景三：跨网络移动并保持连接：设备在继续发送和接收IP数据报的同时改变其接入网络，并保持更高层（如TCP）连接。在这里，网络需要提供切换——将负责向移动设备转发数据报的责任从一个AP或基站转移到另一个。

场景四：跨供应商网络移动：当移动设备在多个供应商网络之间漫游时，供应商必须一起协调切换，这大大复杂化了切换过程。

归属网络和访问网络

每一位移动用户都隶属于特定的归属运营商。在4G与5G蜂窝通信体系中，归属用户服务器（HSS，Home Subscriber Server）承担着核心数据库的角色，集中存储每个用户的全局唯一标识（如IMSI）、可用业务权限、加密认证密钥以及计费相关信息等关键数据。

当终端设备接入非归属运营商的蜂窝网络时，便处于访问网络（Visited Network）环境下进行漫游。此时，归属网络与访问网络之间需通过标准化接口实现用户身份认证、权限校验、密钥协商及计费信息同步等多项协作，确保用户在异地网络中的业务连续性与安全性。

归属网络的重要作用

归属网络在蜂窝通信体系中扮演着至关重要的角色。首先，它作为全网唯一的用户信息管理中心，集中存储并维护每一位用户的身份标识、认证密钥、业务权限等核心数据资源。无论终端设备身处何地，归属网络都能为其提供权威的身份认证与服务授权支持。

此外，归属网络还承担着跨网络协同的枢纽作用。当移动终端在异地访问网络中漫游时，归属网络通过标准化接口与访问网络实时交互，完成用户认证、密钥协商、计费信息同步等关键流程，确保业务连续性与安全性。归属网络的存在，使得用户在全球范围内自由移动时，依然能够获得一致且可靠的通信体验。

我们可以将归属网络的作用类比为“户籍管理中心”。无论某位用户在外地工作、学习还是旅行，所有与其身份相关的权威信息始终由户籍所在地统一管理。外地的服务机构在为其办理业务时，都会通过标准化流程与户籍中心核验身份、同步信息，从而保障服务的准确性与安全性。

移动设备的寻址挑战

我们来想象这样一个场景：有一台电脑或者手机（我们叫它“通信方”），它想要和某个移动设备进行交流。可是，这个移动设备有时候待在自己的“老家”——也就是归属网络，有时候又会跑到别的地方“串门”——也就是访问网络。 对于通信方来说，它怎么才能顺利地找到并联系上这个到处跑的移动设备呢？

我们假设移动设备有一个与其关联的全局唯一标识符。在4G LTE蜂窝网络中，这将是国际移动用户身份（IMSI）和存储在移动设备SIM卡上的相关电话号码。

路由到移动设备的方法

我们不妨来想一想：当一台电脑或者手机想给正在四处移动的设备发消息时，这些数据报究竟是怎么准确送到它手里的呢？工程师们总结出了三种常见的实现思路。

方法一：利用现有IP地址基础设施

在实际的蜂窝网络架构中，最直接的寻址方式是完全依赖现有的IP地址体系结构，无需对网络架构进行任何额外扩展。具体而言，访问网络可以通过在其路由系统中动态通告某一移动终端的完整32位永久IP地址，使得全球范围内的其他网络能够准确获知该终端当前的接入位置，并据此实现数据报文的精确转发。

这种方式理论上能够实现对移动终端位置的实时感知，并简化数据报的路由流程。然而，其核心瓶颈在于可扩展性：随着移动终端数量的指数级增长，骨干路由器需为每一台活跃设备维护独立的路由表项，并在终端每次跨网移动时同步更新相关路由信息。如此巨大的路由表规模和频繁的动态更新，远超现有互联网基础设施的承载能力。因此，该方案在大规模商用环境下并不可行。

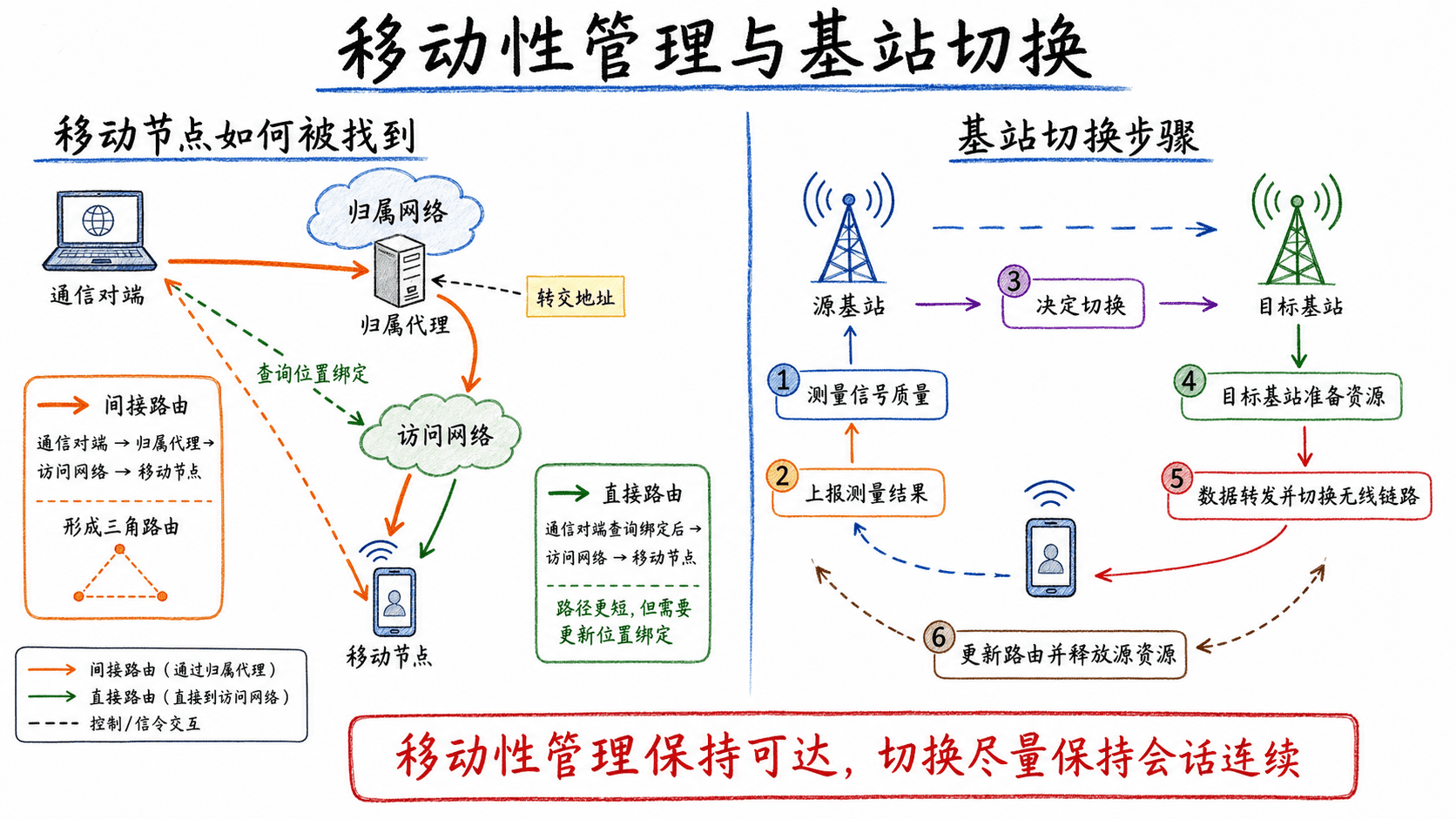

方法二：间接路由到移动设备

在实际工程中，更具可扩展性和效率的方法是将移动性管理功能从网络核心下沉至网络边缘。归属网络内部的移动管理实体（如MME或AMF）能够实时维护并更新每一台移动设备当前所处的访问网络信息，实现对终端位置的精确跟踪。

采用间接路由机制时，通信发起方只需将数据报文发送至移动设备的永久标识地址，无需关心目标设备当前是否处于归属网络或已漫游至其他访问网络。整个移动性过程对通信方完全透明，网络通过归属管理实体自动完成数据报的定位与转发，保障了业务的连续性与用户体验的无缝衔接。

这种方法的工作流程如下：

方法三：直接路由到移动设备

在采用间接路由机制时，数据报文在传递过程中不可避免地出现所谓的“三角路由”低效现象：即所有发往移动终端的数据流量，必须先经过归属网络的中转，再由归属网络转发至终端当前所在的访问网络。即便通信发起方与漫游中的移动设备物理上距离更近，数据路径依然无法实现最优，导致网络资源利用率下降和时延增加。

而在直接路由方案下，通信发起方会首先通过归属网络中的归属用户服务器（如HSS/UDM）查询到目标移动设备的最新位置信息，明确其当前所驻留的访问网络。随后，通信方可直接建立隧道，将数据报文从自身网络高效地传送至移动设备所在访问网络的网关路由器，实现端到端的最优路径转发。

尽管直接路由有效地消除了三角路由带来的路径低效问题，但在实际部署中，这一方案也带来了两项关键的技术挑战。

首先，必须引入高效且安全的位置查询协议。通信发起方需要通过标准化的协议接口，实时向归属用户服务器（如HSS/UDM）查询目标移动终端的最新位置信息，以便准确定位其当前所处的访问网络。这一过程要求协议具备低时延、高可靠性和强安全性，防止位置泄露和恶意查询。

其次，直接路由方案对移动更新机制提出了更高要求。当移动终端在不同访问网络间切换时，通信发起方如何及时获知其最新位置，成为保障数据报文正确投递的核心问题。在间接路由模式下，归属网络的归属用户服务器会自动维护并同步终端位置，通信方无需感知终端的动态变化。 而在直接路由场景下，必须设计专门的通知或订阅机制，确保通信方能够在终端每次移动后，第一时间获得位置变更信息，从而动态调整数据报的转发路径。这对协议的实时性、扩展性和一致性提出了更高的技术要求。

移动性管理的新网络功能

在我们对间接路由机制的专业分析基础上，移动性支持对网络层提出了如下关键功能需求：

• 移动终端与访问网络的关联协议：移动终端必须能够与当前访问网络建立动态关联，并在离开时及时解除该关联，以确保网络状态的准确同步。
• 访问网络到归属网络的注册与认证协议：访问网络需将移动终端的最新位置信息注册到归属网络的归属用户服务器（如HSS/UDM），并可基于归属服务器返回的信息完成终端的身份认证与授权。
• 数据报隧道协议：在归属网络网关与访问网络网关之间建立高效的数据报隧道，实现对原始数据报的封装、转发与解封装。发送端负责将通信方的数据报进行隧道封装，接收端网关则需完成解封装、NAT转换，并将数据报准确投递至目标移动终端。

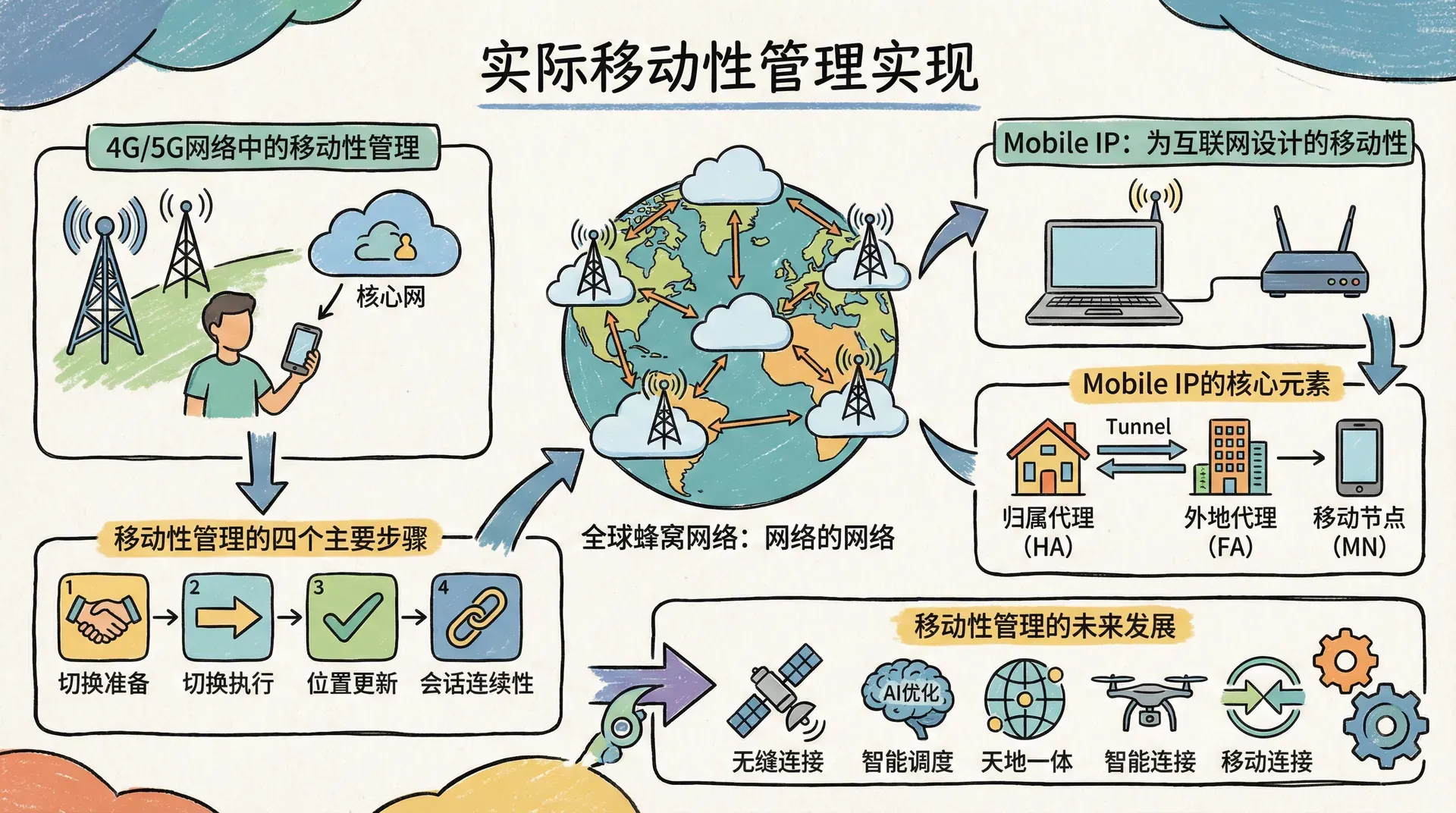

实际移动性管理实现

接下来，我们将深入探讨上述移动性管理机制在真实网络环境中的具体实现方式。重点分析4G/5G蜂窝网络架构下的移动性管理流程，然后我们进一步介绍互联网环境中广泛采用的Mobile IP协议的技术原理与应用场景。

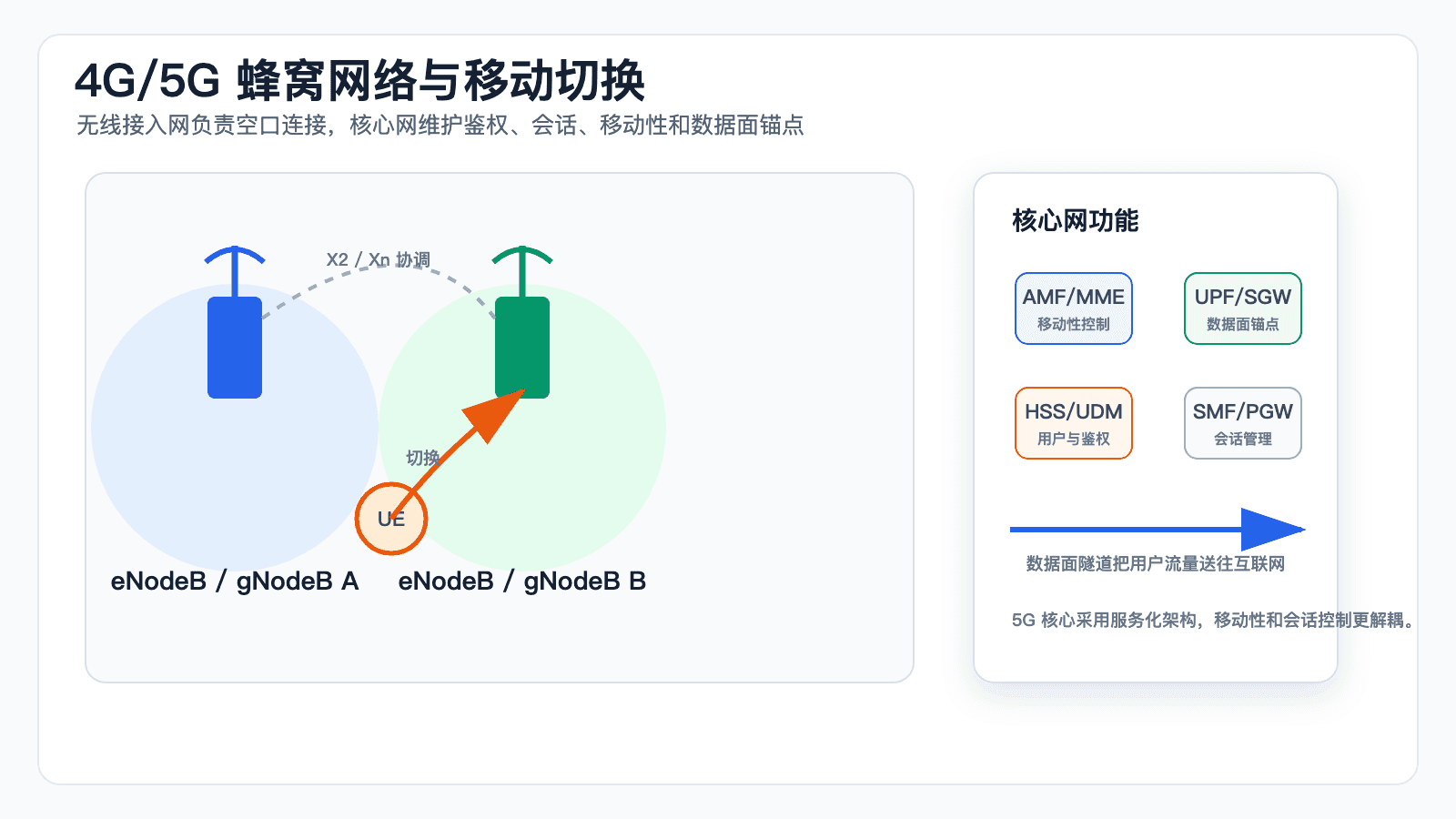

4G/5G网络中的移动性管理

在现代4G和5G网络中，移动性管理其实就像我们在生活中换乘公交车一样自然。我们可以想象这样一个场景：小明坐在爸爸的车里，正用手机看着喜欢的动画片。汽车一路行驶，小明的手机最开始连着A基站，后来车子开远了，A基站的信号变弱，B基站的信号变强，小明的手机就会悄悄地“跳槽”到B基站。 整个过程中，动画片没有卡顿，网络连接也没有中断，这背后就是移动性管理在默默发挥作用。

移动性管理的四个主要步骤

全球蜂窝网络：网络的网络

全球蜂窝网络其实就是一个庞大的“网络的网络”，它的结构和互联网非常相似。在中国，用户的归属移动网络通常由中国移动、中国联通或中国电信等大型蜂窝运营商负责管理和运营。这些运营商通过复杂的网络基础设施，将全国各地的移动用户连接在一起，并与全球其他运营商的网络实现互联互通。

在全球蜂窝通信体系中，用户的归属网络通常通过其内部部署的多个高性能网关路由器，与其他蜂窝运营商的核心网络以及全球互联网实现互联。这些网关不仅承担着数据转发的重任，还负责安全策略的实施与流量管理。蜂窝网络之间的互联既可以依托于开放的公共互联网，也可以通过专为运营商设计的互联网协议分组交换（IPX）网络完成，后者为运营商间的数据传输提供了更高的安全性与服务质量保障。

IPX网络本质上是蜂窝运营商之间专用的互联平台，其功能类似于互联网服务提供商之间的互联网交换点（IXP），但更注重于业务隔离、服务等级协议（SLA）和端到端的安全保障。从整体架构来看，全球蜂窝网络正是通过这些高效、可靠的互联机制，构建起一个覆盖全球、层次分明的“网络的网络”，其组织方式与互联网高度相似，但又具备自身独特的管理和服务特性。

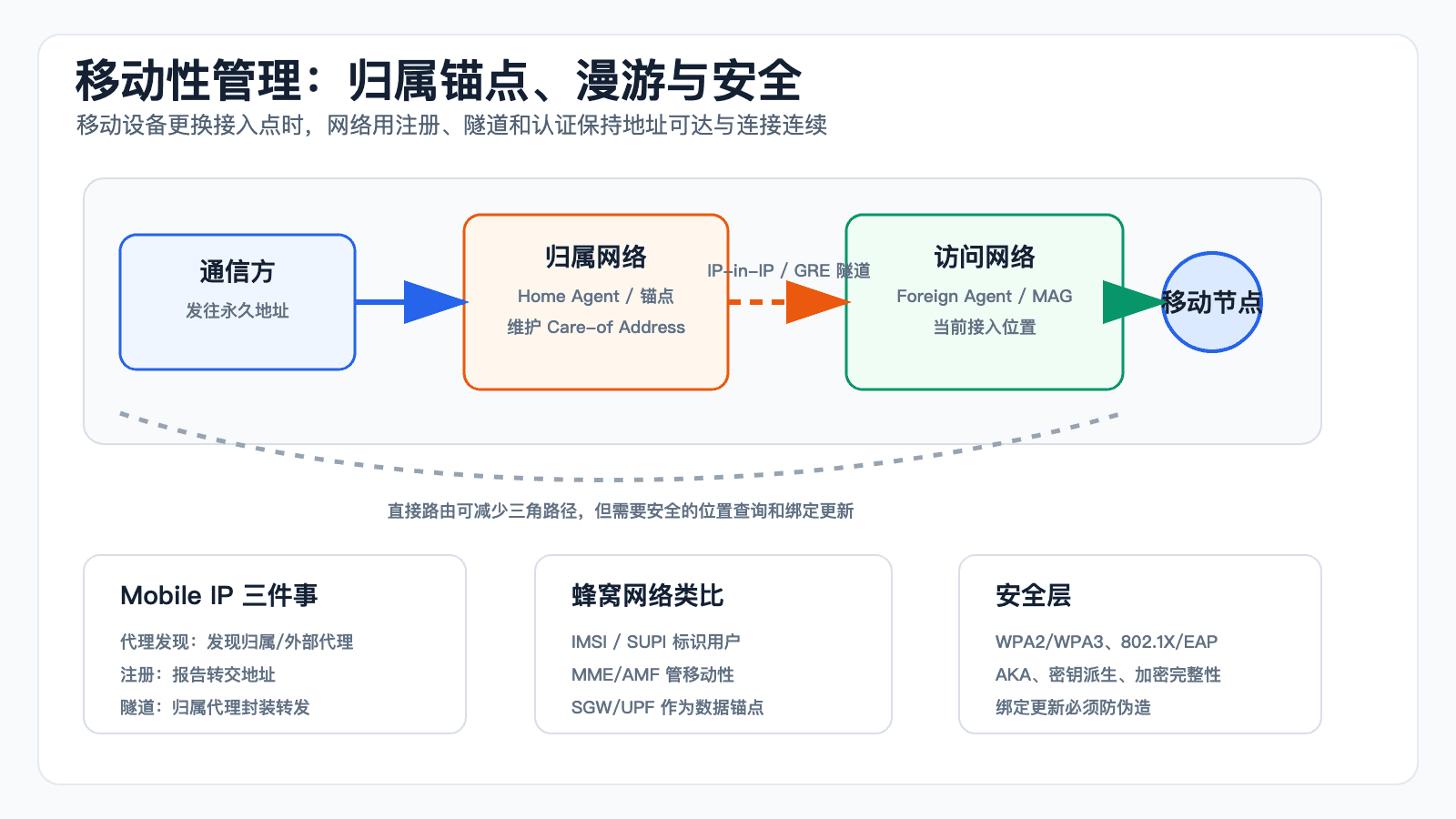

Mobile IP：为互联网设计的移动性

当前的互联网尚未大规模部署专门支持“移动中”用户无缝切换的基础设施，这与我们在4G/5G蜂窝网络中所见的移动性支持形成鲜明对比。然而，这一现状并非源于技术手段的缺失。

事实上，Mobile IP的体系结构与协议早已被互联网工程任务组（IETF）通过RFC文档进行了标准化，并拥有超过二十年的研究与实践积累。学术界和产业界也在持续探索更为安全、灵活且高效的移动性管理方案，以满足未来网络环境下多样化的移动需求。

Mobile IP的核心元素

Mobile IP的整体架构和元素与蜂窝供应商网络惊人地相似：

Mobile IP标准主要包含三个主要部分：

• 代理发现：Mobile IP定义外部代理用于向希望连接到其网络的移动设备宣传其移动性服务的协议。这些服务包括为移动设备提供在外部网络中使用的转交地址、在移动设备的归属网络中向归属代理注册移动设备，以及在移动设备之间转发数据报等。
• 归属代理注册：Mobile IP定义移动设备和/或外部代理用于向移动设备的归属代理注册和注销转交地址的协议。
• 数据报的间接路由：Mobile IP还定义了归属代理转发数据报到移动设备的方式，包括转发数据报和处理错误条件的规则，以及几种形式的隧道。

移动性管理的未来发展

当我们走在大街上，手机信号总是跟着我们跑，这背后其实有很多“切换”的小秘密。随着5G网络越来越普及，基站变得越来越密集，手机在不同基站之间切换的次数也大大增加。 想象一下，我们在地铁里刷短视频，手机需要在不同的基站之间快速切换，如果切换慢了，视频就会卡顿，这对喜欢看直播、玩游戏的朋友来说可不是好事。所以，如何让切换变得又快又顺畅，就成了5G网络里非常重要的一环。

现在，蜂窝网络的“大脑”——也就是控制网络的部分，正在向一种叫做“软件定义网络”（SDN）的新技术靠拢。SDN就像是给网络装上了聪明的指挥官，可以灵活地调度资源，让网络变得更快、更聪明。 科学家们正在研究如何把SDN用在5G网络里，这样不仅能让网络容量变大，延迟变低，还能让我们的手机在移动中体验到更流畅的服务。未来，移动性管理会因为这些新技术变得更加高效和智能。

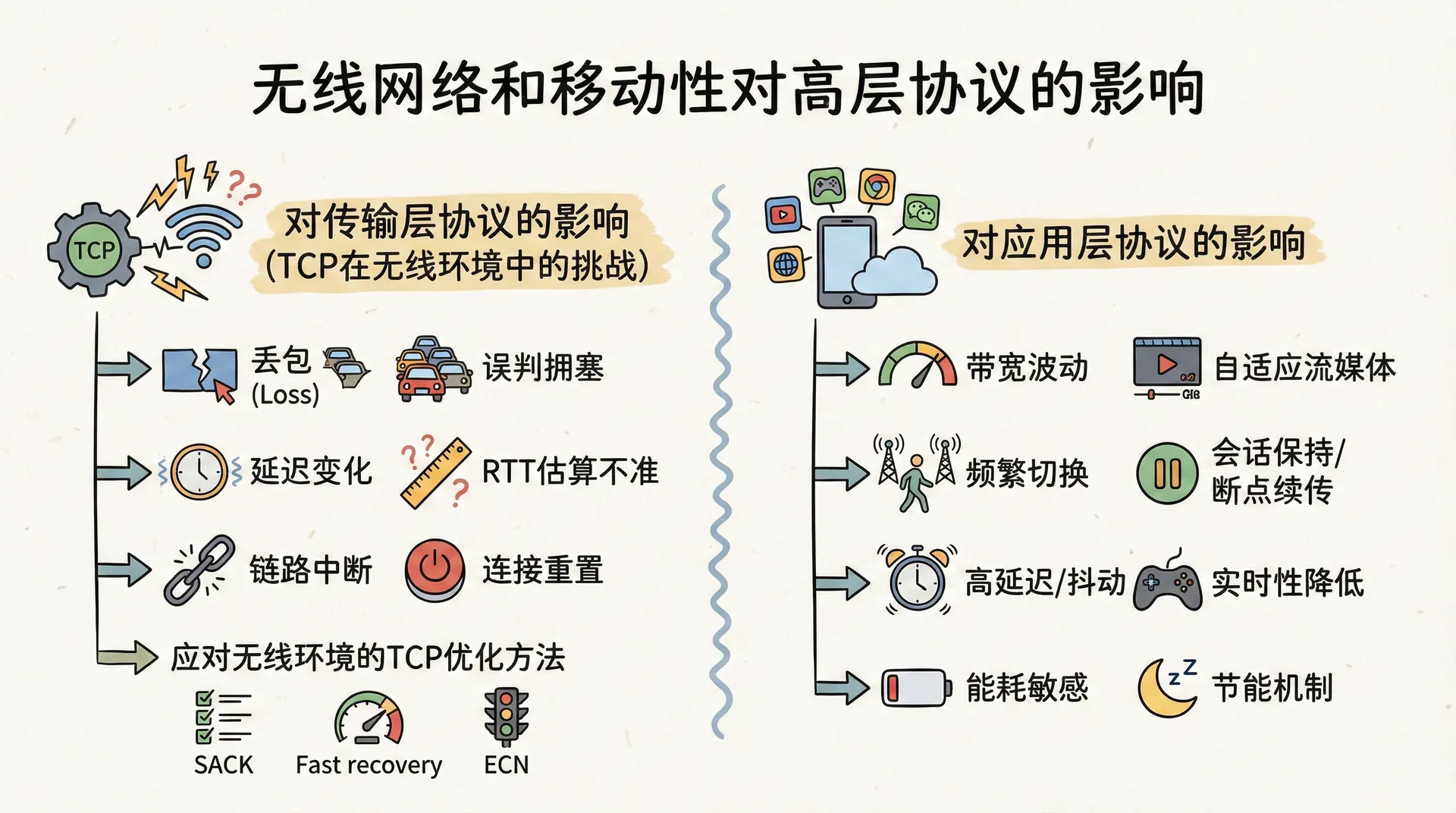

无线网络和移动性对高层协议的影响

在本节课的学习过程中，我们已经深入探讨了无线网络在链路层（例如，受限于无线信道的衰落、多径效应以及隐藏终端等物理特性）和网络层（如用户因移动性导致的网络连接点频繁变化）方面与传统有线网络的本质区别。 接下来，我们需要进一步思考：这些底层差异是否会在传输层和应用层引发同样重要的协议与性能变化？

对传输层协议的影响

从理论上讲，网络层无论在有线还是无线环境下，均为上层协议提供一致的“尽力而为”数据传送服务。因此，像TCP或UDP这样的传输层协议，其基本功能和接口在不同物理介质下对应用层应保持一致，应用层协议无需因底层链路类型的变化而做出调整。

然而，实际运行中，传输层协议——尤其是TCP——在有线与无线网络环境下的性能表现却可能存在显著差异。这些差异主要体现在数据传输的可靠性、时延、吞吐量等方面，反映出无线链路特有的信道特性和移动性对传输层协议机制的深刻影响。

TCP在无线环境中的挑战

在无线与移动网络环境下，TCP协议在处理数据段丢失时，面临着多种可能的成因，包括网络拥塞（如路由器缓冲区溢出）、移动切换过程中因路由重定向导致的时延，以及无线链路上的比特错误等。无论是哪种原因导致的数据段丢失，TCP接收方返回的确认报文（ACK）仅能表明某个数据段未被完整接收，而无法向发送方明确指出丢失的具体原因。也就是说，发送方无法区分丢包究竟是由网络拥塞、移动切换还是物理层误码引起的。

在这种情况下，TCP发送方始终采用统一的处理策略：一旦检测到数据段丢失，便立即重传该段，并触发拥塞控制机制，缩小拥塞窗口。无论丢包的实际成因如何，TCP的拥塞控制反应都是一致的，即主动降低发送速率以应对潜在的网络拥塞。

TCP协议在检测到数据段丢失时，会默认将其归因于网络拥塞，因此无条件地收缩拥塞窗口。这种处理方式忽略了无线环境下丢包可能由比特错误或移动切换等非拥塞因素引发的现实。 当丢包源于物理层误码或移动切换时，实际上并不存在网络拥塞，路由器缓冲区可能处于空闲状态，端到端路径的数据传输也未必受到阻塞，此时盲目降低发送速率反而会导致链路利用率下降，影响整体性能。

应对无线环境的TCP优化方法

在无线与移动网络环境下，针对TCP协议在处理丢包时无法区分丢失原因这一核心难题，学界和业界提出了三种主流的优化思路。

• 本地恢复机制强调在无线链路层面直接对比特错误进行修复。例如，802.11标准中的自动重传请求（ARQ）协议能够在链路层自动检测并重传出错的数据帧，而在4G/5G蜂窝系统中，通常会结合ARQ与前向纠错（FEC）技术，进一步提升链路的可靠性。这类方法的优势在于无需上层协议感知链路特性，能够在误码发生的第一时间进行高效纠正。
• 端到端感知无线链路机制则要求TCP协议栈能够识别数据段丢失的具体成因。通过在发送端和接收端引入链路状态感知模块，系统能够区分由有线网络拥塞导致的丢包与无线链路误码或切换引发的丢包。只有在确认丢包源自网络拥塞时，TCP才会触发拥塞控制机制，避免因误判导致不必要的速率降低。这一思路在现代智能终端和基站中逐步得到应用，提升了无线环境下的TCP性能。
• 连接分离机制将原本端到端的TCP连接拆分为两段：一段覆盖无线链路（如从移动终端到基站），另一段覆盖有线骨干网（如从基站到服务器）。在基站处设置专门的协议代理，实现无线与有线部分的独立拥塞控制和错误恢复。这样既能针对无线链路的高误码率进行本地优化，又能保证有线部分的高吞吐和低延迟。

对应用层协议的影响

无线网络的带宽其实就像是大家一起用的水龙头，水流有限，谁用多了别人就用少了。尤其是在蜂窝网络里，大家都在抢着用“无线这条路”，所以每个人分到的“路”其实很宝贵。 比如说，我们用4G手机上网时，网站服务器往往不会像给家里电脑那样，推送那么多高清大图片，因为无线的“路”没那么宽，容易堵车。

不过，虽然无线网络在应用层上有这些限制，它也带来了很多新鲜的可能。例如我们的手机能根据位置自动推荐附近的美食，或者在不同场景下切换不同的服务，这些都是无线和移动网络的“魔法”。它们让我们的生活变得更智能、更贴心。

其实，无线和移动网络对应用和协议的影响远不止这些。我们现在看到的，只是冰山一角，未来还有更多精彩等着我们去探索呢！

小结

这一部分我们简单了解了无线通信的特点，比如信号容易变弱、受干扰，和有线网络很不一样。WiFi、蓝牙等无线网络会用一些协议让大家有序地传输数据，不会互相“抢话”。4G、5G蜂窝网络则让我们随时随地上网，还能支持很多新应用，比如高清视频和智能设备。 当设备在不同地方移动时，网络会帮它们平稳切换，不容易掉线。无线的这些特性也会影响到像TCP这样的协议，有时候会让数据传输变慢或者不稳定。

4G LTE实现对称间接路由——移动设备的所有流量都将通过设备的归属网络进行隧道传输。这些隧道使用GPRS隧道协议（GTP），隧道端点ID（TEID）指示数据报属于哪个隧道。
