计算机网络：网络层（一）

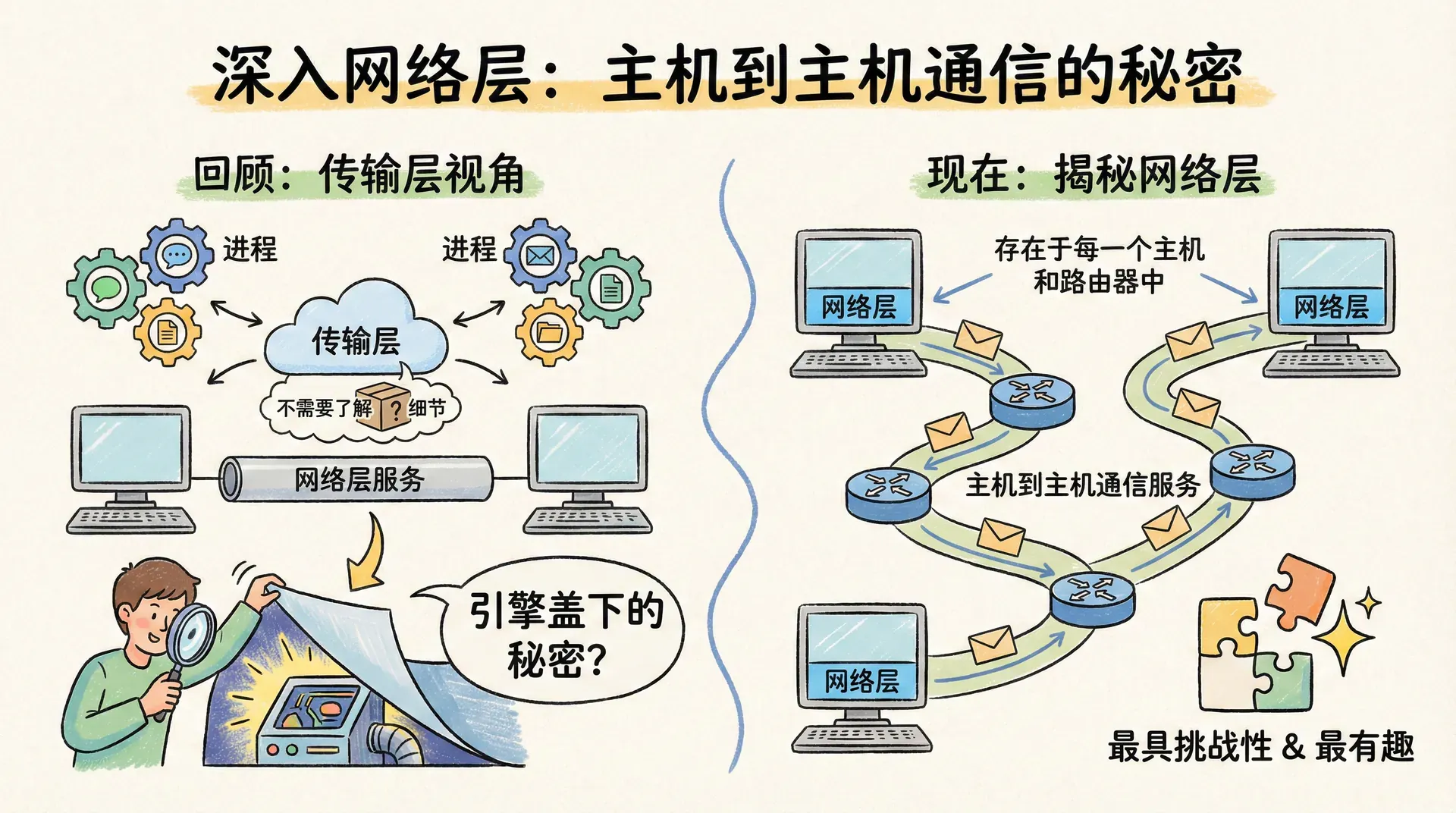

在前面的课程里，我们学习了传输层如何通过依赖网络层的主机到主机通信服务，为应用程序提供各种形式的进程间通信。传输层完成这些工作时，并不需要了解网络层究竟是如何实现这种服务的。 那么现在你可能会好奇，这种主机到主机通信服务的引擎盖下“到底隐藏着什么秘密？”

所以现在，我们将深入探讨网络层如何提供其主机到主机的通信服务。与传输层和应用层不同的是，网络层在网络中的每一个主机和路由器中都有一部分存在。正因为如此，网络层协议是协议栈中最具挑战性（因此也是最有趣的）协议之一。

初步了解网络层

让我们考虑一个简单的网络场景：两台主机H1和H2之间存在多个路由器。假设H1正在向H2发送信息，我们来分析网络层在这些主机和中间路由器中的作用。

在H1中，网络层从传输层接收段，将每个段封装到数据报中，然后将数据报发送到附近的路由器R1。在接收主机H2处，网络层从附近的路由器R2接收数据报，提取传输层段，并将段向上传递给H2的传输层。

每个路由器的主要数据平面作用是将数据报从其输入链路转发到其输出链路。网络控制平面的主要作用是协调这些本地的、每个路由器的转发动作，使数据报最终能够沿着源主机和目标主机之间的路由器路径进行端到端传输。

数据平面与控制平面

网络层的核心作用看起来非常简单——将数据包从发送主机移动到接收主机。为了完成这个任务，我们可以识别出两个重要的网络层功能：

• 转发功能是网络层的一个关键操作。当数据包到达路由器的输入链路时，路由器必须将数据包移动到适当的输出链路。例如，从主机H1到达路由器R1的数据包必须被转发到通往H2路径上的下一个路由器。转发是在数据平面中实现的功能之一。 在更普遍的情况下，数据包可能会被阻止离开路由器（例如，如果数据包来自已知的恶意发送主机），或者可能被复制并通过多个传出链路发送。
• 路由功能是网络层必须确定数据包从发送方到接收方所采用的路由或路径。计算这些路径的算法称为路由算法。路由算法可以确定数据包从H1到H2的流动路径。路由是在网络层的控制平面中实现的。

路由器中的一个关键元素是其转发表。路由器通过检查到达数据包头中一个或多个字段的值，然后使用这些头值作为索引查询其转发表，来转发数据包。转发表条目中存储的值指示该数据包要转发到的路由器输出链路接口。我们马上就会再次看到这些概念知识。

网络服务模型

当发送主机的传输层将数据包传输到网络中时，传输层能否依赖网络层将数据包传递到目的地？当发送多个数据包时，它们是否会按照发送的顺序传递到接收主机的传输层？两个连续数据包传输之间的时间间隔是否与它们接收之间的时间间隔相同？网络是否会提供有关网络拥塞的反馈？ 这些问题的答案由网络层提供的服务模型决定。网络服务模型定义了发送和接收主机之间数据包端到端传递的特性。

网络层可能提供的一些服务包括：保证传递、有界延迟的保证传递、按顺序数据包传递、保证最小带宽，以及安全性等。然而，互联网的网络层提供的是一种称为“尽力而为服务”的单一服务。

有些同学可能会觉得，“尽力而为”服务听起来像是网络什么都不保证，甚至可以理解为“无服务”。但实际上，互联网的尽力而为服务模型，配合合理的带宽资源和能够根据网络状况自适应的应用层协议，已经能够高效支撑如高清视频点播、实时视频会议等多种复杂应用。 事实证明，这种设计在实际工程中具有极高的灵活性和可扩展性，满足了现代互联网对多样化服务的需求。

转发与路由

在网络层中，转发和路由这两个术语经常被混用，但实际上它们有着本质的区别：

• 转发是指路由器将数据包从输入链路接口传输到适当输出链路接口的本地动作。转发发生在非常短的时间尺度内（通常是几纳秒），因此通常在硬件中实现。这就像司机通过单个交叉路口的过程——汽车从一条道路进入交叉路口，司机决定从哪个出口离开。
• 路由是指确定数据包从源到目标所采用的端到端路径的网络范围过程。路由发生在更长的时间尺度上（通常是秒），通常在软件中实现。这就像司机在出发前规划从起点到终点的整个行程——需要查看地图，选择要经过的道路和交叉路口。

转发表的工作机制

每个路由器的核心组件是其转发表。当数据包到达时，路由器会检查数据包头中的一个或多个字段值，然后使用这些值作为索引在转发表中查找相应的输出接口。

传统的控制平面方法

在传统网络体系结构中，每台路由器内部都集成有独立的路由算法模块。各路由器通过分布式机制，彼此交换路由信息报文，实现路由协议的协同运行。每台路由器基于收到的路由通告，动态计算并更新本地的转发表，从而实现全网的路径选择与数据转发。

这种传统方法的特点是控制平面功能和数据平面功能都在同一个路由器内实现。路由器既负责运行路由协议，又负责转发数据包。

软件定义网络（SDN）方法

软件定义网络（SDN，Software Defined Networking）引入了一种全新的网络架构理念，将传统上紧密耦合的控制平面与数据平面彻底解耦。 在SDN体系下，网络的控制逻辑由一个物理上独立、集中部署的远程控制器统一负责。该控制器通过软件方式全局感知网络状态，集中计算并下发各路由器的转发表，实现对整个网络的灵活管控和动态优化。

在这种方法中，路由设备仅执行转发功能，而远程控制器计算并分发转发表。远程控制器可能在具有高可靠性和冗余性的远程数据中心实现，并且可能由ISP或某个第三方管理。

两种方法的比较

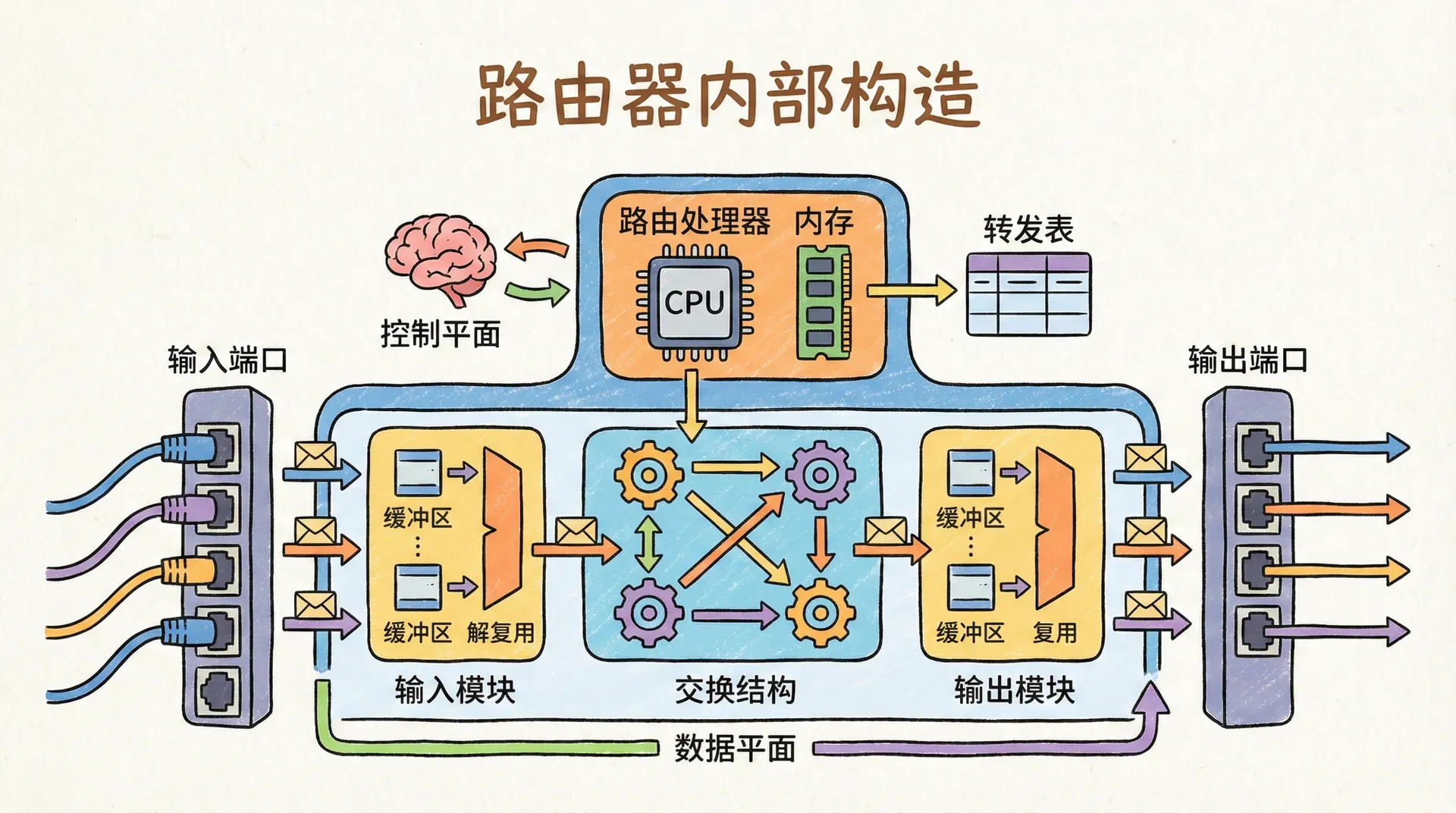

路由器内部构造

在前面，我们已经系统梳理了数据平面与控制平面的本质区别，以及转发与路由在网络层中的核心作用。接下来，我们将深入剖析路由器的内部架构，详细阐释数据包在路由器内部的处理与转发流程。 从体系结构角度来看，现代路由器通常由四大核心模块组成。可以将其类比为一个高效运作的交通枢纽，每个模块承担着明确且不可或缺的职责：

输入端口：数据包的入口检查站

输入端口在路由器中承担着至关重要的角色。每当数据包抵达路由器时，首先会经过输入端口进行一系列专业处理。输入端口的首要任务是完成物理层的信号接收与链路终止，确保物理信号能够被正确识别和接收。 紧接着，输入端口还需执行链路层协议相关的处理，实现与对端设备的有效通信。最核心的环节在于查找与转发决策：输入端口会根据数据包的目标地址，查询本地的转发表，确定该数据包应通过交换结构被送往哪个输出端口。

让我们通过一个具体的例子来理解转发是如何工作的。假设我们的路由器有四个链路，编号为0到3，数据包按照以下规则转发到链路接口：

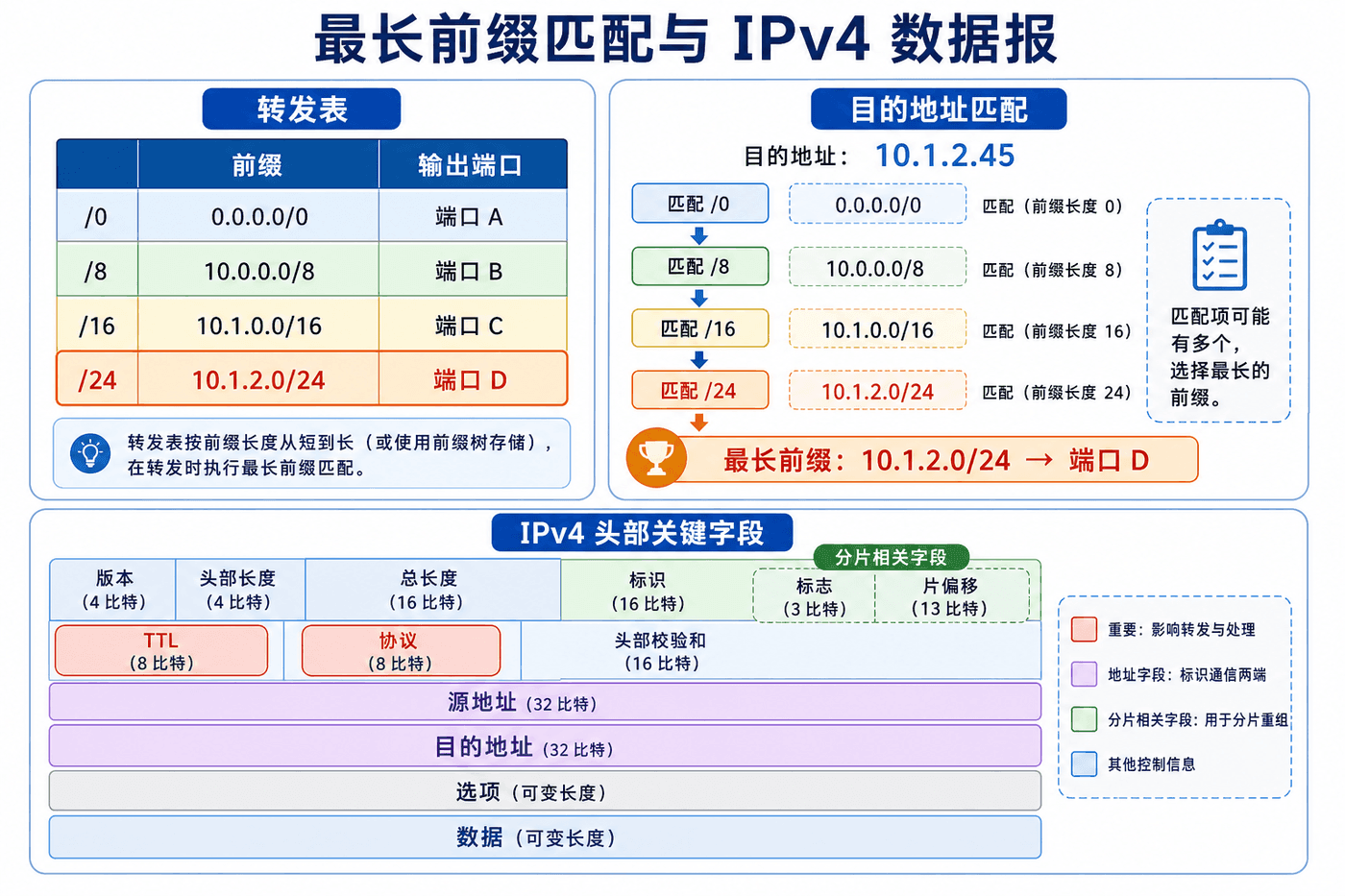

显然，为40亿个可能的地址都在转发表中设置条目是不现实的。实际上，我们使用前缀匹配的方法：

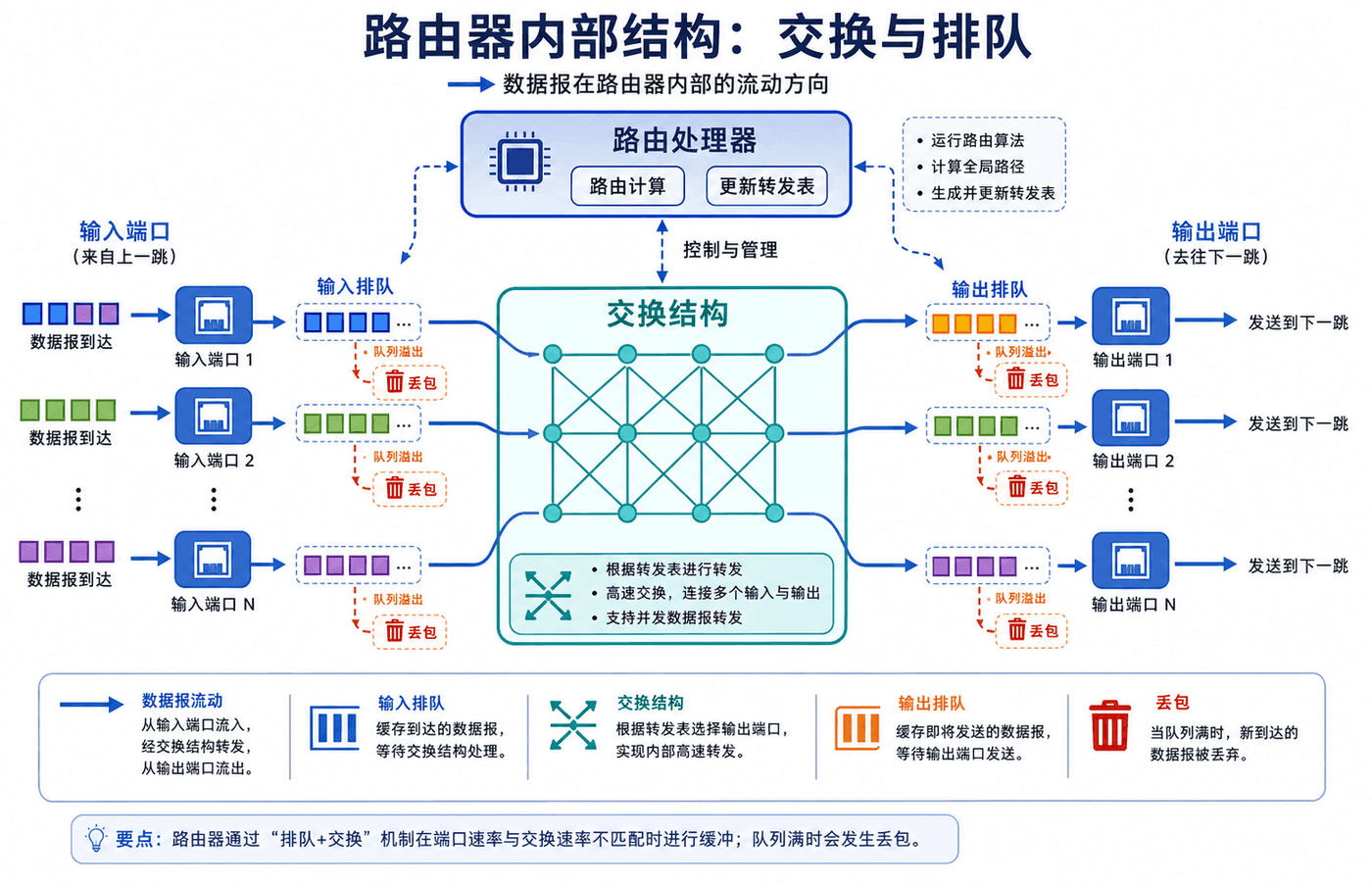

交换结构：路由器的核心传输系统

交换结构是路由器的心脏，它将输入端口连接到输出端口。这个结构完全包含在路由器内部——可以说是网络路由器内部的一个网络！ 根据实现方式的不同，交换可以通过以下三种方式完成：

1. 通过内存交换

在最早的路由器中，交换是在CPU的直接控制下在输入和输出端口之间进行的，工作原理就像传统计算机中的输入/输出设备。

这种方法的限制是，如果内存带宽允许每秒最多B个数据包写入或读取内存，那么总的转发吞吐量必须小于B/2。此外，两个数据包不能同时转发，即使它们有不同的目标端口。

2. 通过总线交换

在这种方法中，输入端口通过共享总线直接将数据包传输到输出端口，无需路由处理器的干预。

输入端口为数据包添加一个交换内部标签，指示本地输出端口。所有输出端口都会收到数据包，但只有匹配标签的端口会保留该数据包。由于一次只有一个数据包可以跨越总线，路由器的交换速度受到总线速度的限制。

3. 通过互连网络交换

为了解决单一共享总线在带宽上的瓶颈，路由器通常采用更为高效的互连网络结构。交叉开关（Crossbar Switch）作为典型代表，通过2N条独立的数据通道，将N个输入端口与N个输出端口灵活互联，实现多路并发的数据转发，大幅提升了整体交换能力。

输出端口：数据包的最后一站

输出端口承担着数据包离开路由器前的最后一道工序。它负责从交换结构高效接收数据包，并将其暂存于本地输出缓冲区。 随后，输出端口会依次对数据包进行链路层封装和物理层信号处理，确保数据能够按照链路协议的要求，稳定且高效地发送到下一个网络节点。 虽然输出端口的处理流程看似直接，但其性能瓶颈往往直接影响整个路由器的吞吐能力，尤其在高负载场景下，输出端口的排队与调度策略对于网络时延和丢包率有着决定性作用。

让我们用环形交叉路口来类比路由器的工作原理。输入道路和检查站对应输入端口，具有查找功能以确定本地传出端口。 环形交叉路口本身对应交换结构，这是汽车从入口移动到出口的核心区域。出口道路则对应输出端口，汽车在这里完成最后的处理并离开整个系统。

在这个类比中，我们可以考虑可能发生瓶颈的地方：如果汽车到达速度很快但检查站工作人员很慢会怎么样？检查站工作人员必须工作多快才能确保入口道路上没有堵车？即使有非常快的检查站工作人员，如果汽车在环形交叉路口内行驶缓慢，还会发生堵车吗？ 如果进入所有环形交叉路口入口的大多数汽车都想在同一个出口离开环形交叉路口会怎么样？ 这些都是路由器和交换机设计师面临的关键问题的。

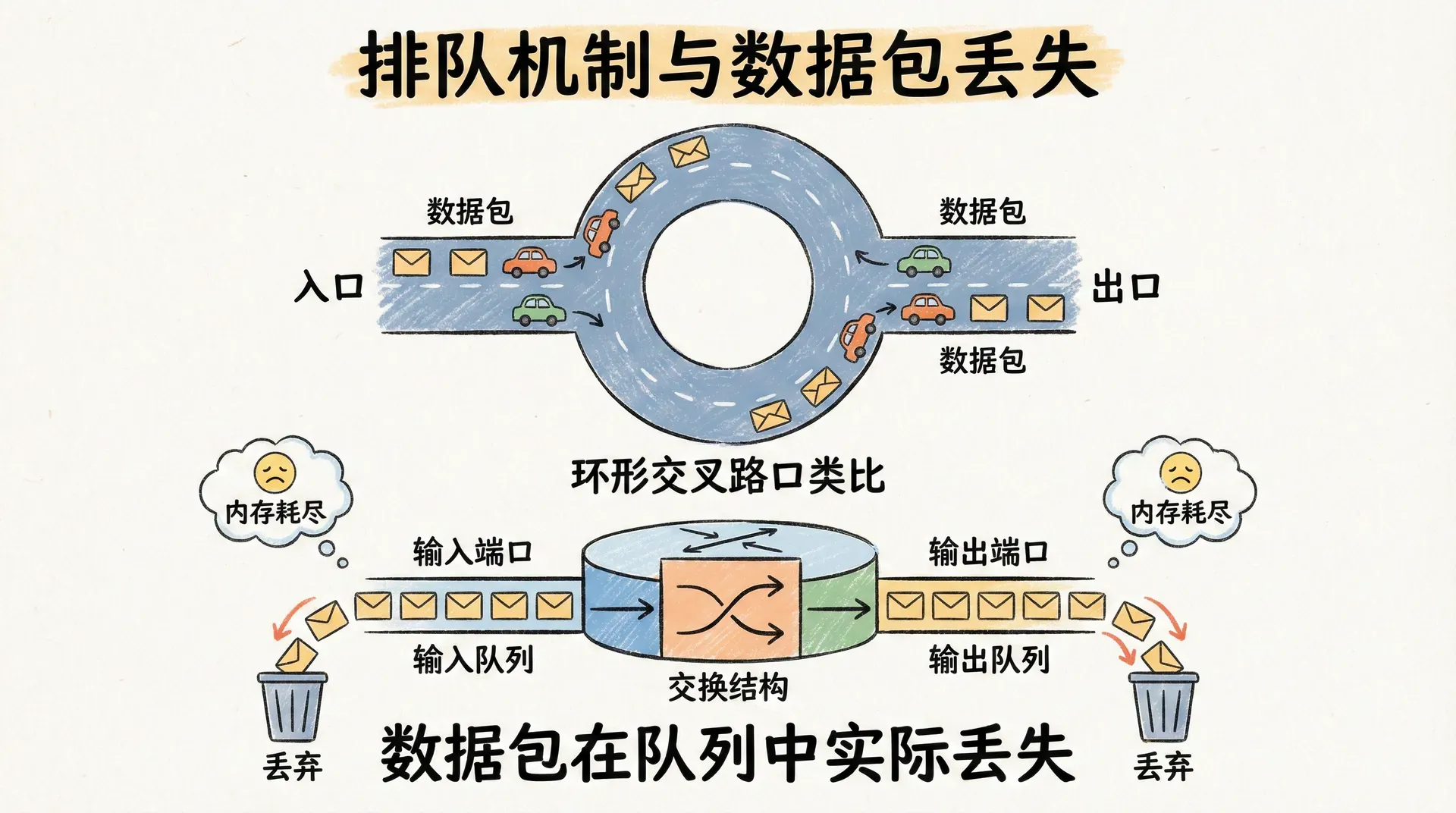

排队机制

当我们考虑输入和输出端口功能时，很明显数据包队列可能在输入端口和输出端口都会形成，就像我们在环形交叉路口类比中识别出汽车可能在入口和出口等待的情况一样。排队的位置和程度取决于流量负载、交换结构的相对速度和线路速度。

当这些队列变得很大时，路由器的内存最终可能会耗尽，当没有内存可用于存储到达的数据包时，就会发生数据包丢失。 回想一下我们之前的学过的，我们说数据包在网络内“丢失”或在路由器处“丢弃”。实际上，正是在路由器内的这些队列中，这些数据包被实际丢弃和丢失。

输入排队和队头阻塞

在实际网络设备设计中，假设输入端口与输出端口的链路速率完全一致，且所有数据包长度固定。如果交换结构的内部转发速率能够达到链路速率的N倍，则输入端口基本不会出现排队现象。 其原理在于，即便所有N条输入链路同时接收到数据包，并且这些数据包全部需要转发至同一个输出端口，交换结构也能在下一个数据包批次到达前，将这N个数据包全部高效转发出去，从而避免输入端口的拥塞。

然而，若交换结构的转发能力无法满足所有到达数据包的无阻塞传输需求，输入端口便会出现数据包积压，导致排队现象发生。

输出排队

即使交换结构的速度是线路速率的N倍，输出端口也可能发生排队。假设到达N个输入端口的数据包都目标是同一个输出端口。在这种情况下，在发送单个数据包到传出链路的时间内，N个新数据包将到达此输出端口。由于输出端口在单位时间内只能传输一个数据包，N个到达的数据包必须排队等待通过传出链路传输。

缓冲区大小

在网络工程领域，传统上我们常用的缓冲区配置经验是：缓冲区容量应等于链路的平均往返时延（RTT）与链路带宽的乘积。举例来说，假如一条链路的RTT为250毫秒，带宽为10 Gbps，那么理论上推荐的缓冲区容量就是2.5 Gbits。 这一做法旨在确保链路在突发流量或短时拥塞时能够充分利用带宽，避免因瞬时丢包导致吞吐下降。

但随着网络研究的深入，尤其是在核心路由器和骨干网环境下，学者们发现：当链路上并发通过大量独立的TCP流时，实际所需的缓冲区容量远小于上述经验值。 也就是说，在大型骨干网络中，数百甚至上千个TCP流共同竞争带宽时，单个流的突发对整体缓冲需求的影响被大大稀释，缓冲区可以适当缩减而不会显著影响网络吞吐和性能。

缓冲区膨胀问题

让我们以家庭网络环境为例，假设本地路由器需要向远程游戏服务器连续发送TCP数据段。设定每个数据包的发送间隔为20毫秒，且链路的往返时延（RTT）为200毫秒，路径中除本地缓冲外的排队延迟可以忽略。 当有25个数据包突发性地同时进入本地路由器的发送队列时，路由器会以每20毫秒一个的速率依次将这些数据包发出。 此时，在第一个数据包发出后，经过200毫秒，服务器的第一个确认应答（ACK）才会返回本地路由器。此刻，正好轮到第21个数据包被发送。

这种由于持续缓冲而导致的长延迟场景称为缓冲区膨胀，说明不仅吞吐量重要，最小延迟同样重要，并且网络边缘的发送方和网络内的队列之间的交互确实可能是复杂和微妙的。

数据包调度算法

在网络数据包调度领域，如何科学合理地确定排队数据包的传输顺序，是影响网络性能的核心问题之一。路由器通常会采用多种排队与调度算法，以实现对不同业务类型和服务质量需求的有效支持。 接下来，我们将系统性地介绍路由器中常见的数据包排队与调度机制，并分析其在实际网络环境中的应用场景与性能特点。

先进先出（FIFO）调度

在网络设备中，FIFO（先进先出）调度机制严格按照数据包到达输出队列的先后顺序进行转发。也就是说，最早到达队列的数据包会最先被发送，后到的数据包则依次排队等待。 可以将其类比为银行排队取号，先来的客户先办理业务，后来的客户只能在队尾耐心等待。FIFO调度的实现简单，能够保证数据包传输的顺序性，但无法区分不同类型业务的优先级，因此在对服务质量有更高要求的场景下，往往需要结合其他调度算法共同使用。

在FIFO原则下，数据包按照它们到达的相同顺序离开。注意在数据包4离开后，链路保持空闲直到数据包5到达。

优先级排队

在优先级排队（Priority Queuing, PQ）机制中，所有到达路由器输出链路的数据包会在进入队列时依据其预设的优先级标签被精确划分到不同的优先级队列。 通常，网络管理员会根据业务类型、服务质量（QoS）需求或协议特征，为不同类别的数据包分配不同的优先级。例如，网络控制信令或管理报文通常被赋予最高优先级，以确保网络的稳定运行； 而实时语音或视频流量则优先于普通的网页浏览或电子邮件等非实时业务。通过这种方式，优先级排队能够有效保障关键业务的低延迟和高可靠性传输，同时提升整体网络资源的利用效率。

在选择传输数据包时，优先级排队原则将从具有非空队列的最高优先级类别中传输数据包。同一优先级类别中的数据包选择通常以FIFO方式完成。

轮询和加权公平排队（WFQ）

在轮询排队（Round Robin Queuing）机制下，路由器首先根据预设的分类标准将到达的数据包划分到不同的服务类别。与优先级排队不同，轮询排队并不对各类别设定严格的优先级顺序，而是由调度器按照固定的轮转顺序依次为各类别分配服务时隙。 以最基础的轮询调度为例，调度器会先从类别1队列中选取一个数据包进行传输，随后切换到类别2队列，再回到类别1队列，如此循环往复，实现对各类别的公平服务分配。

加权公平排队（Weighted Fair Queuing, WFQ）是一种在现代路由器中广泛应用的高级调度算法。与传统的轮询排队（Round Robin）相比，WFQ能够根据不同业务类别的重要性和需求，动态分配链路带宽，实现更为精细和公平的资源管理。

在WFQ机制下，网络管理员会为每个业务类别i分配一个权重wi。调度器在每个调度周期内，按照各类别的权重比例分配带宽。具体而言，假设当前有n个类别参与排队， 且每个类别的权重分别为w₁、w₂、…、wₙ，那么类别i在单位时间内获得的服务份额为wi除以所有活跃类别权重之和，即wi/(w₁+w₂+…+wₙ)。这样一来，权重越高的类别，其数据包被调度的频率和带宽占比也就越大。

举个例子，假设链路总带宽为R，类别A和类别B的权重分别为2和1，那么A将获得2/3的带宽，B获得1/3的带宽。无论数据流量如何变化，只要类别队列中有待发送的数据包，WFQ都能保证每个类别按照其权重比例持续获得带宽资源。 这种机制不仅提升了高优先级业务的服务质量，也防止了低优先级业务被完全饿死。

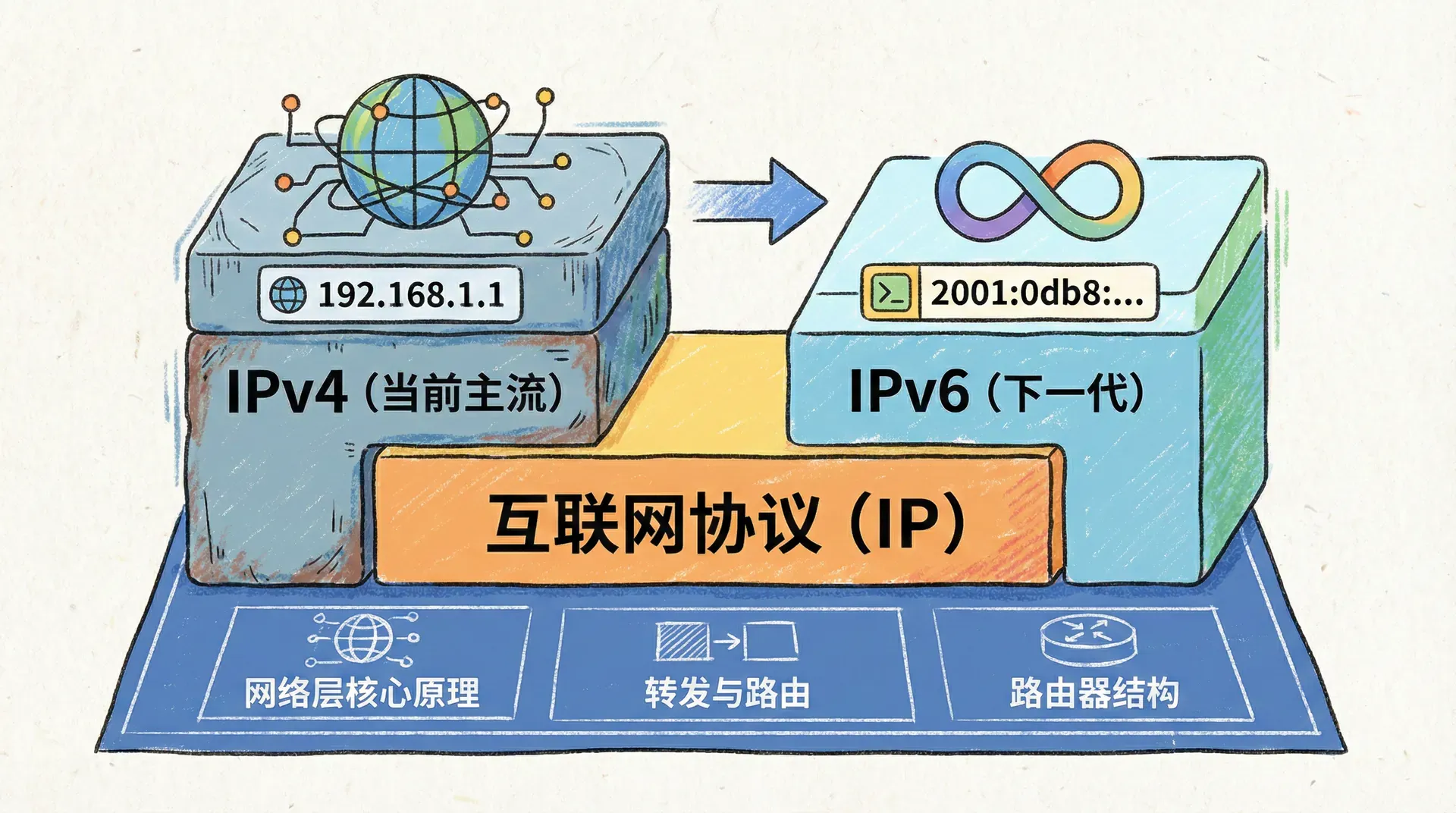

互联网协议（IP）：IPv4

在前面的学习中，我们已经系统性地梳理了网络层的核心原理，包括数据平面与控制平面、转发机制以及路由算法，并对路由器的内部结构进行了详细剖析。 然而，这些内容主要聚焦于理论与通用架构，尚未深入到具体协议的实现细节。接下来，我们将把视角转向互联网网络层的实际技术基石——互联网协议（IP），这是全球数据通信的核心标准。

当前，互联网广泛采用两种IP协议版本：IPv4和IPv6。我们将首先对现有部署最为广泛的IPv4协议进行深入剖析，随后介绍为应对地址枯竭等问题而设计的下一代协议IPv6。

IPv4数据报格式

在互联网体系结构中，网络层传输的基本单元被称为数据报（datagram）。深入理解IPv4数据报的结构与语义，是掌握IP协议的基础。尽管逐一剖析各字段的功能和作用可能略显枯燥，但数据报作为互联网数据转发与寻址的核心载体，其设计理念和实现细节是每一位网络工程师必须精通的专业知识。

IPv4数据报包含多个关键字段，每个字段都有其特定的作用：

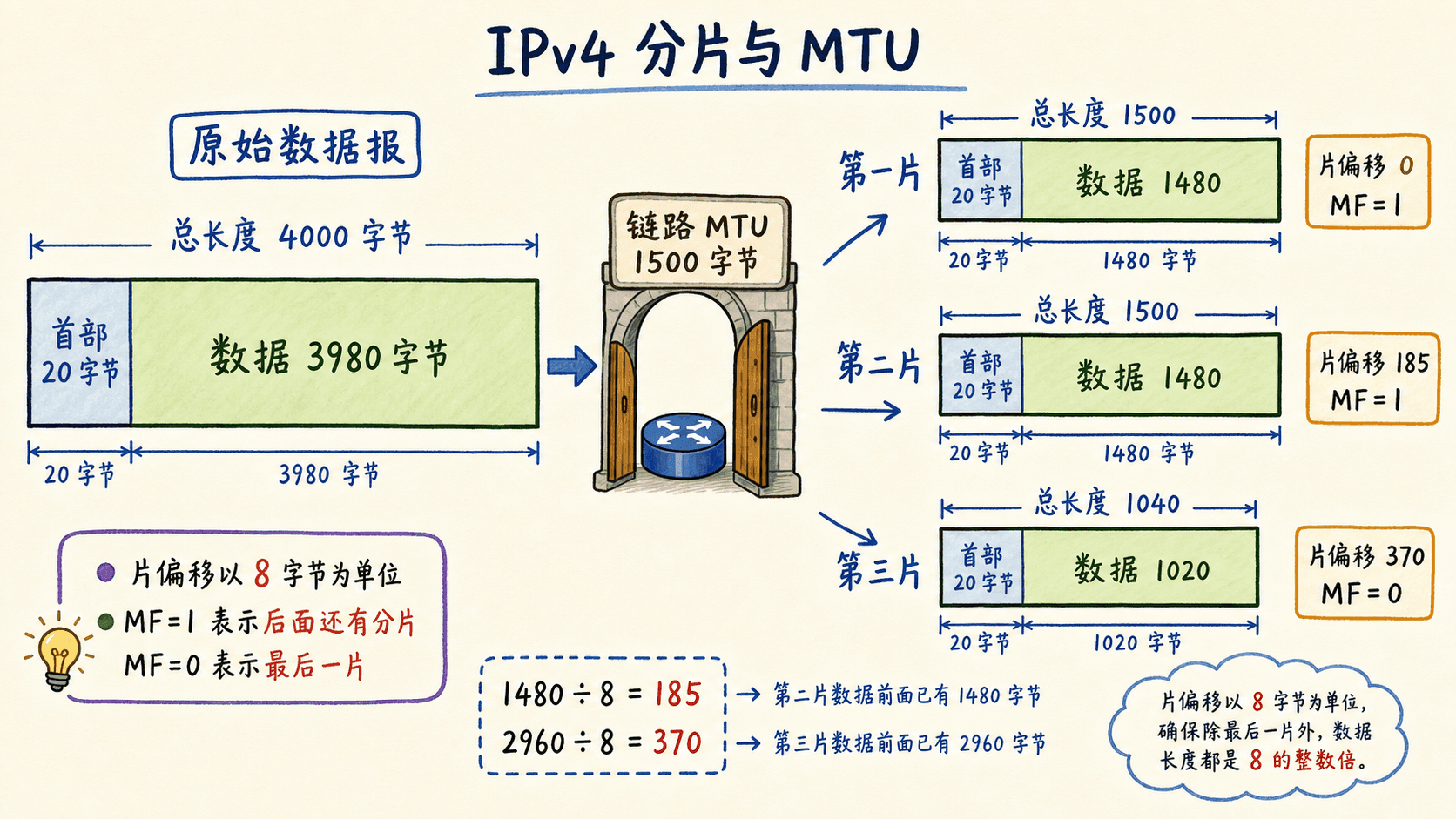

在标准情况下，一个IP数据报的头部长度为20字节（未包含任何可选字段）。当该数据报承载TCP段时，整体头部长度将达到40字节（即20字节的IP头部与20字节的TCP头部之和），其后紧跟着实际的应用层数据内容。

IPv4地址分配

接下来，我们将深入探讨IPv4地址分配这一网络层的核心议题。尽管表面上看，IP地址分配似乎只是将一串数字分配给设备，但实际上，这一过程涉及严密的层次结构设计、地址空间管理策略以及全球范围的协调机制。

在正式分析IP地址分配机制之前，我们需要明确主机与路由器在网络中的连接方式。通常情况下，主机通过单一物理链路接入网络，其IP数据报均经由该链路发送。主机与物理链路的交界处被定义为接口（interface）。 而路由器则作为网络层的中枢节点，需同时连接多个物理链路，实现不同网络之间的数据报转发。每当路由器与某一链路相连时，其交界处同样被称为接口。每个接口都需要独立的IP地址，以确保数据报能够被准确地寻址和转发。

每个IP地址长32位（相当于4字节），因此总共有2^32（大约40亿）个可能的IP地址。这些地址通常以所谓的点分十进制记法书写，其中地址的每个字节以其十进制形式书写，并用句号（点）与地址中的其他字节分隔。

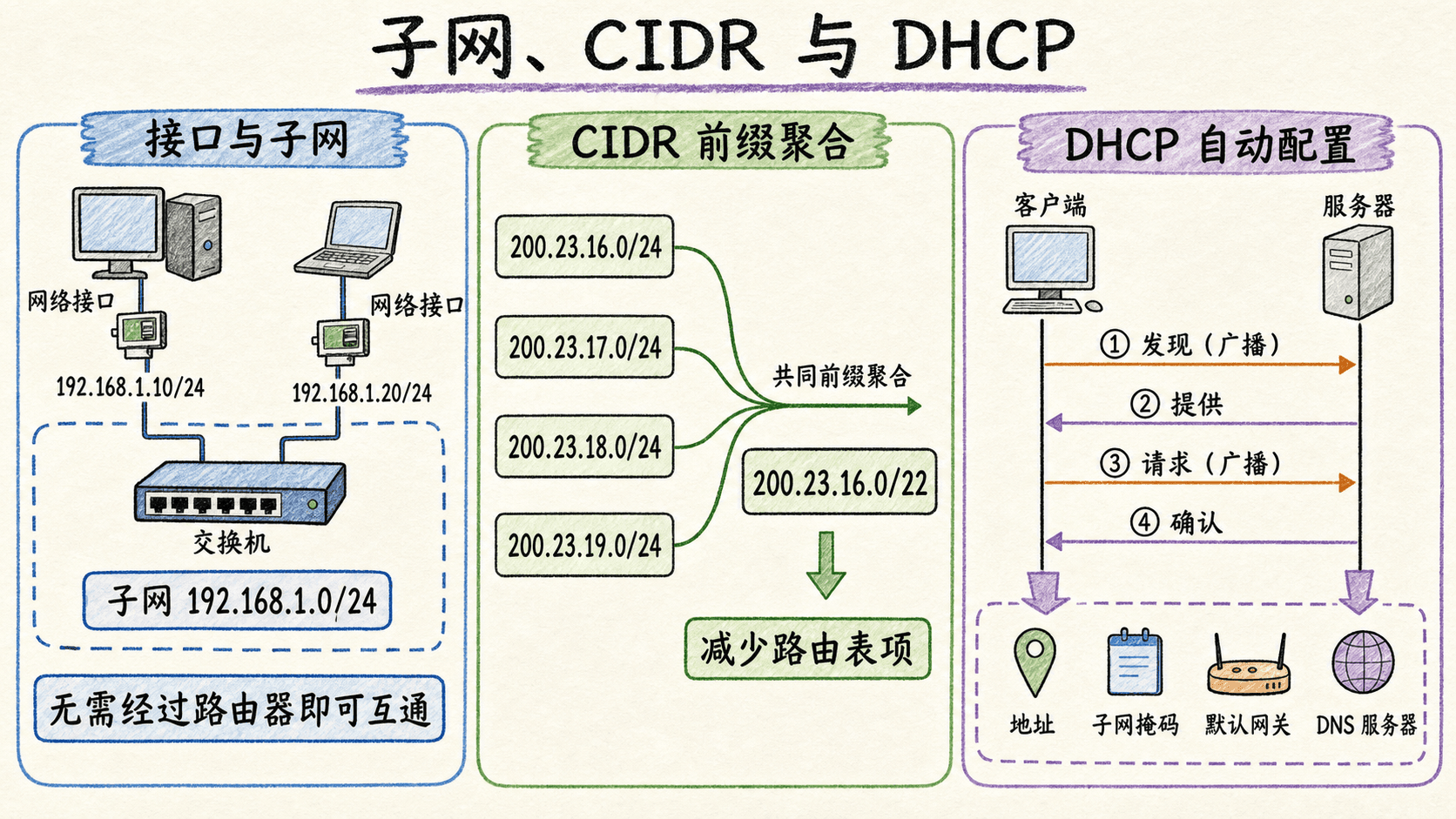

子网

为了更系统地阐释IP地址与接口之间的关联，我们以一个典型的网络拓扑为例：该网络包含一台配备三个接口的路由器，分别连接七台主机。

观察上图，我们可以发现三个不同的子网：

• 子网1（223.1.1.0/24）：包含主机1、主机2、主机3和路由器的接口1，它们的IP地址都是223.1.1.xxx格式。这四个接口通过一个不包含路由器的网络相互连接，可能是以太网LAN，在这种情况下，接口将通过以太网交换机相互连接。
• 子网2（223.1.2.0/24）：包含主机4、主机5和路由器的接口2，IP地址为223.1.2.xxx格式。
• 子网3（223.1.3.0/24）：包含主机6、主机7和路由器的接口3，IP地址为223.1.3.xxx格式。

在IP术语中，每个这样的网络都形成一个子网。子网也被称为IP网络或简单的网络。IP地址分配为每个子网分配一个地址，如223.1.1.0/24，其中/24（“斜线24”）记法，有时称为子网掩码，表示32位地址的最左边24位定义了子网地址。

CIDR：无类别域间路由

在现代互联网架构中，IP地址的分配采用了无类别域间路由（CIDR, Classless Inter-Domain Routing）机制。CIDR不仅扩展了传统子网划分的灵活性，还允许根据实际需求精细地分配地址空间。 具体来说，CIDR将32位IP地址划分为网络前缀和主机标识两部分，采用a.b.c.d/x的点分十进制表示法，其中x表示网络前缀的位数。这种方式极大提升了地址利用率与路由聚合能力，成为当前互联网地址分配的主流标准。

在CIDR（无类别域间路由）表示法中，IP地址采用a.b.c.d/x的格式，其中x表示网络前缀的长度。前x位被视为网络部分，称为前缀或网络前缀。 通常，互联网注册机构会为一个组织分配一个具有相同前缀的连续地址块，这样该组织内部所有设备的IP地址都以相同的前缀开头，便于统一管理和路由聚合。

而剩余的32-x位则用于标识组织内部的具体主机或设备。也就是说，这些低位部分决定了同一前缀下不同主机的唯一性。 在实际网络设计中，组织可以根据自身需求，将这部分地址空间进一步划分为更细的子网，实现灵活的网络结构和高效的地址利用率。

地址聚合的好处

为了更深入地理解地址聚合在路由系统中的作用，我们来看一个专业的应用场景。假设某互联网服务提供商（以下简称“某某ISP”）对外仅通告其拥有的地址块200.23.16.0/20，即所有目的地址的前20位与200.23.16.0/20匹配的数据报都应由其接收和处理。 对于全球其他网络而言，无需关心该地址块内部实际被细分给了多少下属组织或子网，只需依据这一聚合前缀进行路由即可。

在现代网络工程领域，利用单一前缀对多个网络进行统一公告的做法被称为地址聚合（亦称路由聚合或路由汇总）。当IP地址按照严格的层次结构自上而下分配——即先由上级管理机构分配给ISP，再由ISP分配给下属客户组织时，地址聚合能够显著提升路由表的简洁性与网络的可扩展性，极大优化了互联网的整体路由效率。

然而，现实网络环境中，IP地址的分配并不总是严格遵循层次结构。例如，假设某某ISP收购了另一家ISP，导致原本属于组织1的地址块（如200.23.18.0/23）并未纳入子公司现有的地址空间。 此时，组织1依然保留原有的IP地址，但子公司也必须对外通告该地址块。面对这种地址块重叠的情况，互联网中的路由器会依据最长前缀匹配（Longest Prefix Match, LPM）原则进行路由决策。 也就是说，数据报会优先选择与其目的地址匹配位数最多的路由前缀，从而确保数据能够准确、高效地到达目标网络。

获取IP地址

当一个组织获得了分配的IP地址块后，便可根据网络拓扑和管理需求，将具体的IP地址分配给内部各主机及路由器接口。网络管理员通常通过远程管理工具对路由器接口进行静态IP地址配置，以确保网络结构的可控性与安全性。 对于终端主机的IP地址分配，虽然可以采用手动静态配置，但在实际运维中更常见的做法是借助动态主机配置协议（DHCP）实现自动化分配，从而提升管理效率并降低人为配置错误的风险。

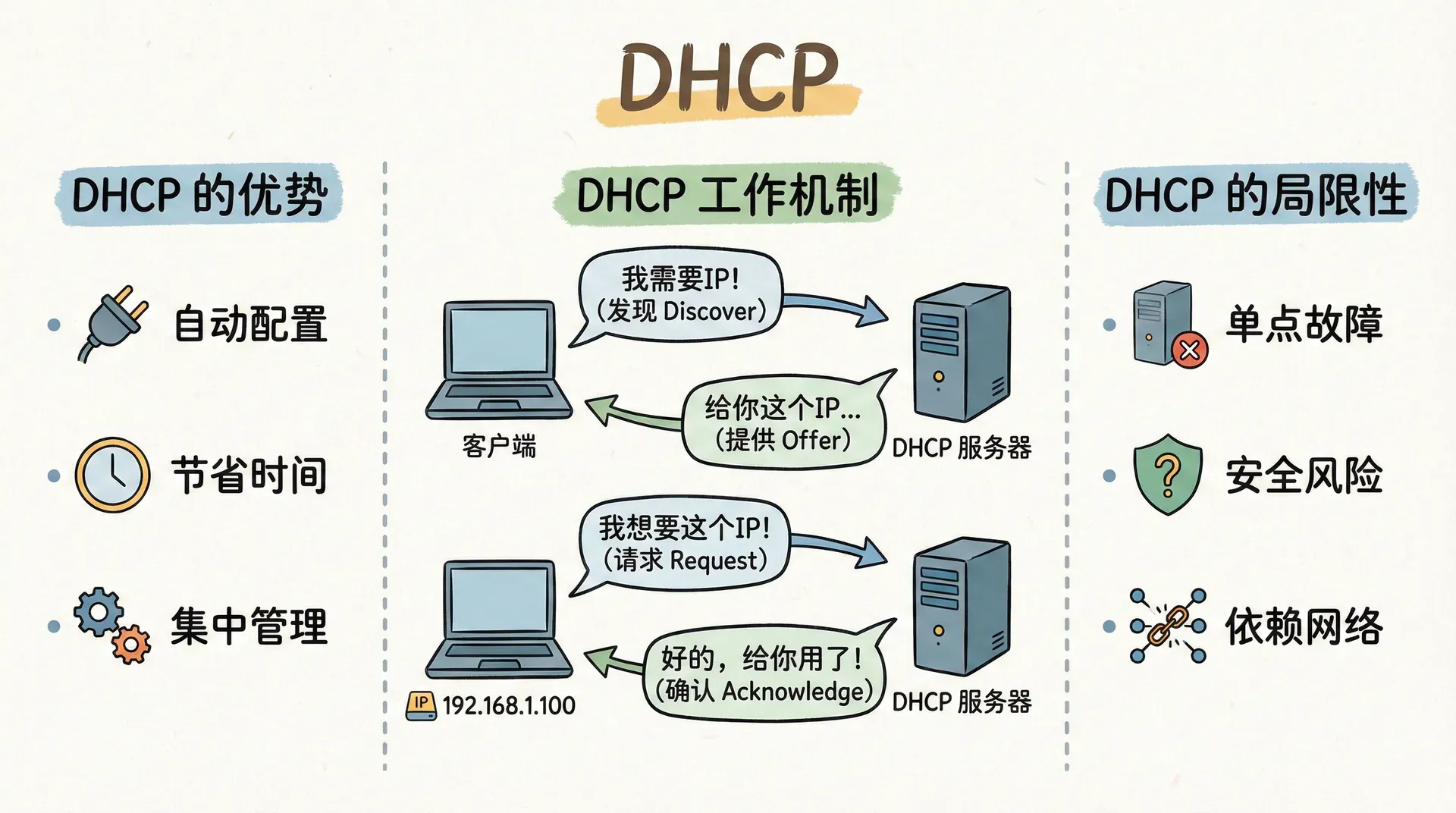

DHCP

DHCP（动态主机配置协议）是一种自动化网络参数分配机制，能够为终端主机动态分配IP地址。通过DHCP，网络管理员可灵活设定策略，既可为特定主机分配静态绑定的IP地址，实现地址的持久性，也可采用动态分配模式，使主机在每次接入网络时获得临时租用的IP地址。 除IP地址外，DHCP还支持向主机下发包括子网掩码、默认网关（即首跳路由器地址）、本地DNS服务器等关键网络参数，确保主机能够顺利完成网络层和应用层的自动配置。

在实际的校园或企业网络环境中，终端设备（如笔记本电脑、平板等）经常会在不同的物理位置间移动，例如从办公室切换到会议室，或从实验室转移到公共区域。 每当设备接入新的子网时，便需要动态获取一个适用于该子网的IP地址。DHCP协议正是为这种高频率、动态变化的网络接入场景设计的，能够高效地为大量临时或流动用户分配和回收IP地址资源，确保网络地址的合理利用与管理的自动化。

DHCP工作机制

DHCP（动态主机配置协议）是一种典型的客户端-服务器架构协议。在实际网络环境中，作为客户端的通常是新接入网络的主机，这些主机需要自动获取包括IP地址在内的各类网络配置信息。 理想情况下，每个子网内部都部署有专用的DHCP服务器，负责为本地终端分配和管理IP地址等参数。若某一子网未直接配置DHCP服务器，则需借助DHCP中继代理（一般由路由器承担此角色），将客户端的DHCP请求转发至网络中其他位置的DHCP服务器，实现跨子网的自动化地址分配与管理。

对于新到达的主机，DHCP协议是一个四步过程：

一旦客户端接收到DHCP ACK，交互就完成了，客户端可以在租约期间使用DHCP分配的IP地址。由于客户端可能希望在租约到期后继续使用其地址，DHCP还提供了一种机制，允许客户端续订其IP地址的租约。

DHCP的优势与局限性

DHCP极大地提升了网络地址分配的自动化与灵活性，尤其适用于终端频繁变动的场景。然而，从网络移动性的角度分析，DHCP存在一个本质性的局限：每当终端设备迁移至新的子网时，都会被分配一个全新的IP地址。 这一机制导致移动节点在跨子网移动过程中，原有基于IP的会话（如TCP连接）无法持续保持，进而影响了应用层的连续通信体验。

DHCP协议的应用显著提升了网络运维的自动化与高效性，尤其适用于终端频繁变动或用户数量波动较大的场景。通过动态分配与集中管理IP地址及相关网络参数，DHCP不仅降低了人工配置的复杂度，还优化了地址资源的分配效率，实现了地址的动态回收与再利用，从而有效避免了地址浪费，提升了整个网络的可扩展性与管理水平。

网络地址转换（NAT）

在深入探讨互联网地址分配与IPv4数据报结构后，我们可以明确地认识到：理论上，网络中每一台能够进行IP通信的设备都必须拥有唯一的IP地址。随着小型办公室和家庭网络的大量普及，网络终端的数量呈现爆炸式增长。 按照传统的分配方式，互联网服务提供商（ISP）需要为每一个家庭网络分配一整段连续的公网IP地址，以满足其内部所有设备（如智能手机、平板电脑、游戏主机、IP电视、打印机等）的联网需求。

然而，公网IPv4地址资源极为有限，且让每一位普通家庭用户都直接管理和配置公网IP地址既不现实，也会带来运维复杂性。为应对这一挑战，业界广泛采用了一种高效且经济的解决方案——网络地址转换（NAT，Network Address Translation）。 NAT技术不仅极大缓解了IPv4地址枯竭问题，还简化了终端用户的网络管理流程，使得成千上万的家庭和企业能够在私有地址空间内灵活组网，同时通过少量公网IP实现与外部互联网的通信。

NAT的工作原理

在家庭网络架构中，启用NAT（网络地址转换）的路由器通常作为家庭局域网与广域网（互联网）之间的网关。其LAN侧接口属于家庭内部网络，所有内部主机通过该接口进行通信。家庭网络内部的IP地址分配遵循私有地址空间规范，例如10.0.0.0/24，这一地址块属于IETF为专用网络保留的10.0.0.0/8私有地址空间之一。私有地址空间的设计初衷，是为局部网络环境提供唯一性和隔离性，避免与全球公网地址冲突。

从外部互联网的视角来看，NAT路由器并不暴露其内部网络结构，而是以单一公网IP地址对外通信。例如，在我们的案例里，所有从家庭网络发往互联网的数据包，其源IP地址都会被NAT设备转换为138.76.29.7；而所有来自互联网、目标为该家庭网络的数据包，其目标IP地址也必须是138.76.29.7。NAT机制有效地屏蔽了内部网络的拓扑和主机信息，实现了地址复用与网络安全的双重目标。

NAT转换表

在所有经由WAN接口到达NAT路由器的数据报，其目标IP地址通常都是NAT路由器WAN侧的公网地址。此时，NAT路由器如何准确判定该数据报应转发至哪一台内部主机？ 其核心机制在于维护一张详尽的NAT转换表。该表不仅记录了内部主机的私有IP地址，还关联了相应的端口号信息。通过对数据报中的目标端口号与NAT转换表进行匹配，路由器能够实现外部请求与内部主机之间的精确映射与转发。

让我们看一个具体的例子：

小明正坐在家里的电脑前，准备访问一个远在外地的Web服务器，这台服务器的IP地址是128.119.40.186，服务端口是80。小明的电脑在家庭网络中，IP地址是10.0.0.1。每当小明的电脑发起请求时，操作系统会随机挑选一个空闲的源端口号，比如这次选中了3345。 于是，数据报就带着源IP 10.0.0.1、源端口3345、目标IP 128.119.40.186、目标端口80，悄悄地溜进了家庭路由器的LAN接口。

这时，NAT路由器就像一位守门人，接过数据报后，立刻为它换上“出门装”：把源IP地址换成自家WAN口的公网IP 138.76.29.7，又为它分配了一个全新的源端口号，比如5001（这个端口号是NAT路由器当前未被占用的）。这样一来，数据报就以“138.76.29.7:5001”的身份踏上了前往互联网的旅程。

其实，NAT路由器在分配新端口号时有很大的灵活性。只要这个端口号没有被当前的NAT转换表占用，它就可以用来建立新的连接。由于端口号是16位的，理论上单个公网IP可以支持超过六万个并发连接，这对于一个家庭来说已经绰绰有余了。

尽管存在争议，NAT在实际部署中证明了其价值。NAT有效地为IPv4地址空间不足提供了一个实用的解决方案，特别是对于家庭和小型办公室网络。它允许数以万计的设备共享少数几个公共IP地址，从而延缓了IPv4地址耗尽的问题。 此外，NAT还提供了一定程度的安全性，因为它隐藏了内部网络结构，外部攻击者无法直接访问内部主机。虽然这不是设计NAT的原始目的，但这种“副作用”对许多网络管理员来说是有价值的。

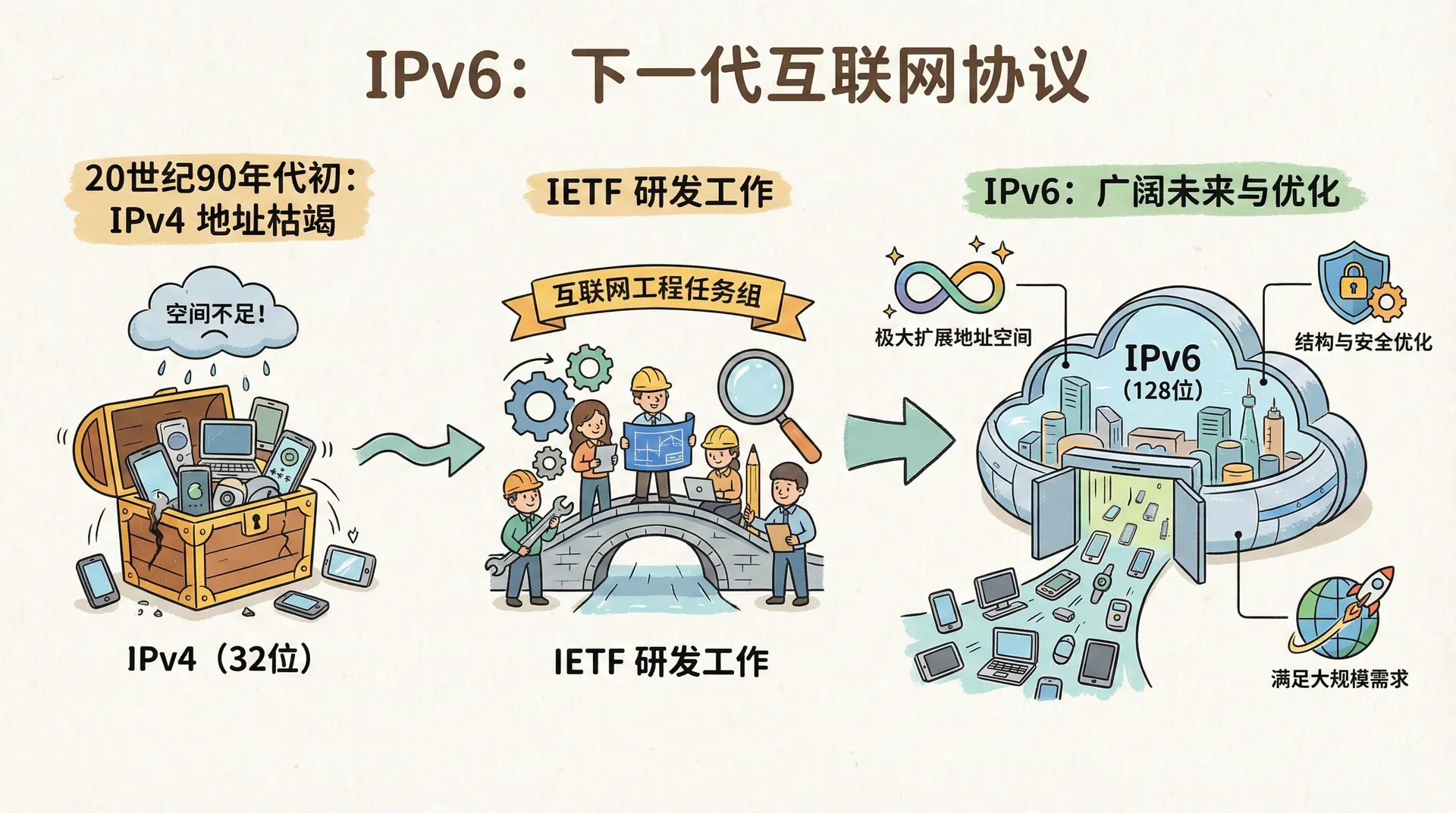

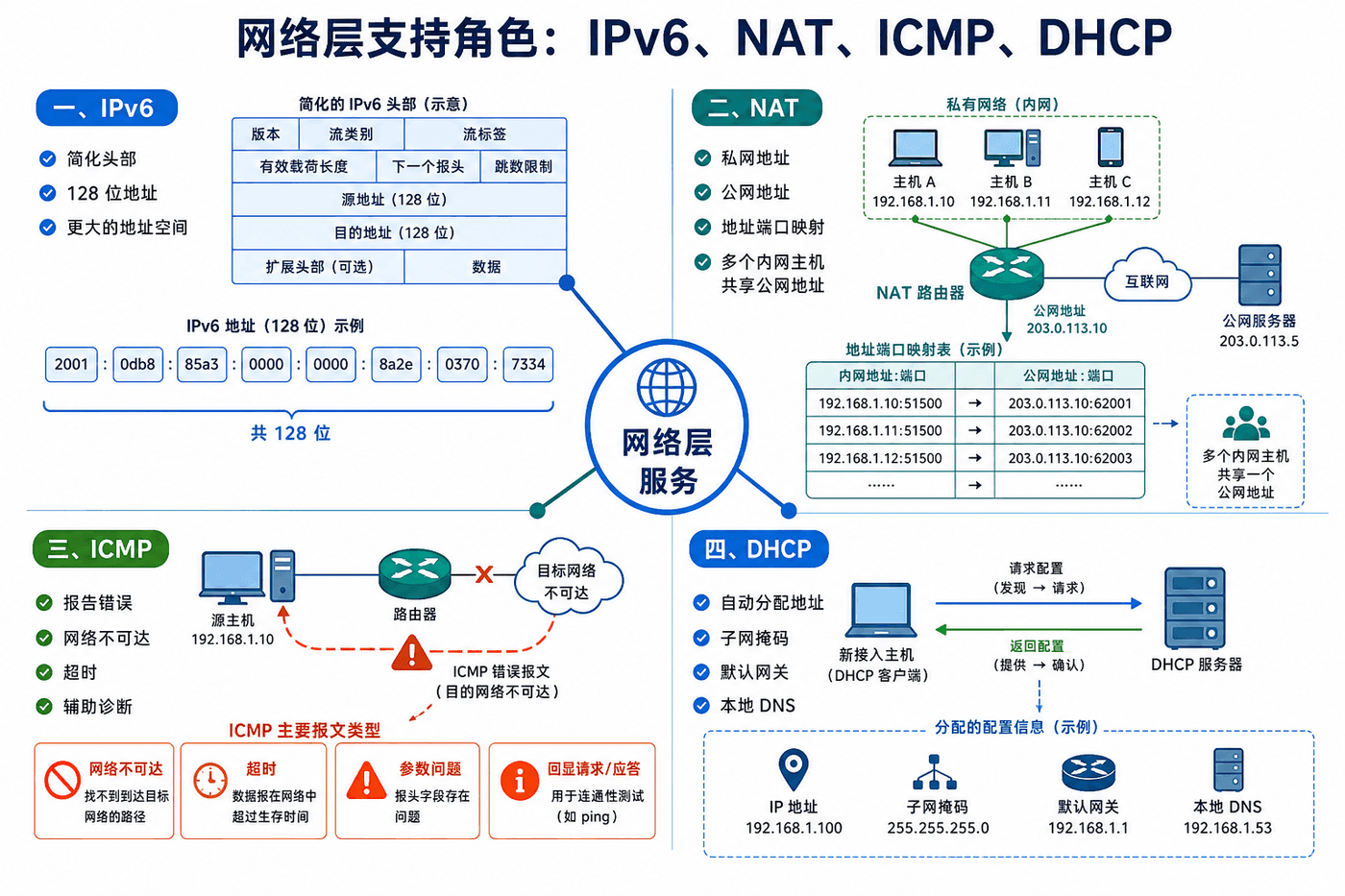

IPv6

20世纪90年代初，互联网工程任务组（IETF）正式启动了新一代互联网协议的研发工作。推动这一进程的核心动力在于，随着互联网的迅猛扩展，32位IPv4地址空间已接近枯竭，全球范围内不断有新的子网和终端设备接入互联网，对唯一IP地址的需求持续增长。 为满足未来大规模网络环境下的地址分配需求，IETF设计并推出了IPv6协议。IPv6不仅极大扩展了地址空间，还在协议结构、功能扩展和安全性等方面，结合了IPv4长期运行中积累的经验，对原有设计进行了系统性的优化和完善。

IPv6数据报格式：更简洁，更高效

IPv6将IP地址长度从原有的32位提升至128位，极大地拓展了可用地址数量，彻底解决了IPv4时代地址枯竭的隐患。这一设计不仅满足了全球互联网设备持续增长的需求，还为未来物联网等新兴应用场景提供了坚实的基础。 IPv6除支持单播（Unicast）和多播（Multicast）外，还引入了任播（Anycast）地址类型，使得数据报能够被高效地路由至一组主机中距离最近或最优的一个节点，提升了服务的灵活性与可靠性。

同时，IPv6对数据报头部进行了精简与重构，移除了IPv4中部分冗余或可选字段，采用了40字节的固定长度头部。这一优化显著简化了路由器的处理流程，提高了转发效率。并且IPv6通过扩展头部机制，将可选功能以链式结构灵活附加，便于协议的后续扩展和定制。 IPv6引入了流标签（Flow Label）字段，用于标识需要特殊处理的数据流。根据RFC 2460的定义，流标签允许发送方为特定的数据流请求非默认的服务质量保障，例如低时延或高带宽的实时音视频业务。这样，网络设备能够识别并优先处理这些流，提高整体服务质量。

IPv6相对于IPv4的重要改进

当我们将IPv6数据报格式与传统的IPv4数据报格式进行系统性对比时，可以清晰地发现，IPv6在设计上对部分IPv4头部字段进行了精简与重构。

• IPv6彻底移除了分片与重组功能在路由器侧的实现。也就是说，IPv6协议规定，只有通信的源主机和目标主机才有权进行数据报的分片与重组操作。若某个IPv6数据报在经过路由器时发现其长度超出了链路的最大传输单元（MTU），路由器将直接丢弃该数据报，并通过ICMPv6协议向源主机返回“数据包过大”类型的差错报文。 这样，源主机便可据此调整数据报大小后重新发送。将分片与重组的复杂性从网络核心转移到端系统，极大提升了路由器的转发效率，简化了网络层的处理流程。
• IPv6头部取消了头部校验和字段。其背后的设计理念在于，数据链路层和传输层（如TCP、UDP）本身已具备完善的校验机制，网络层的校验和功能显得冗余。通过移除这一字段，IPv6进一步减少了每跳处理的计算负担，有助于实现高速转发。
• IPv6对选项字段进行了彻底的重构。IPv4中选项字段属于头部的可变部分，导致头部长度不固定，增加了处理复杂度。而在IPv6中，选项机制被设计为扩展头部（Extension Header），即通过“下一个头部”字段进行级联指向。 这样，IPv6的基本头部长度被固定为40字节，极大地简化了硬件和软件的解析逻辑，同时为未来协议扩展提供了灵活的空间。

从IPv4到IPv6的过渡

在实际网络演进过程中，IPv4主导的互联网如何平滑迁移至IPv6环境，是业界面临的重要技术挑战。尽管新一代IPv6设备通常具备对IPv4协议的兼容能力，能够实现IPv4数据报的收发与路由，但现有的大量IPv4设备本身并不具备处理IPv6数据报的能力，这导致IPv4与IPv6网络在过渡阶段存在协议互通障碍。

在当前网络工程实践中，IPv4向IPv6平滑迁移的主流方案之一便是隧道（Tunneling）技术。其核心思想是：当两个IPv6节点需要进行通信，但它们之间的物理路径仅支持IPv4协议时，可以通过在IPv4网络中“封装”IPv6数据报，实现协议间的透明互通。 我们通常将连接这两个IPv6节点、但仅支持IPv4转发的路由器集合称为“隧道”。

具体操作过程中，发送端的IPv6节点会将完整的IPv6数据报作为负载，嵌入到一个IPv4数据报的数据字段中。随后，这个IPv4数据报以隧道终点IPv6节点的IPv4地址为目标地址，通过隧道的第一个IPv4路由器发出。 隧道内的所有IPv4路由器仅根据IPv4头部进行常规转发，并不会解析其内部的IPv6内容，因此整个IPv6数据报在IPv4网络中得以完整传递。

当IPv4数据报抵达隧道终点的IPv6节点时，该节点会检测到该数据报的协议号字段为41（即IPv4有效载荷为IPv6数据报），据此将IPv6数据报从IPv4封装中提取出来。此后，IPv6数据报将按照标准的IPv6转发流程进行处理，仿佛它是直接从本地IPv6邻居收到的一样。 这种隧道机制为IPv6网络的渐进式部署提供了强有力的技术支撑，使得在现有IPv4基础设施未完全升级的情况下，IPv6通信依然能够顺利开展。

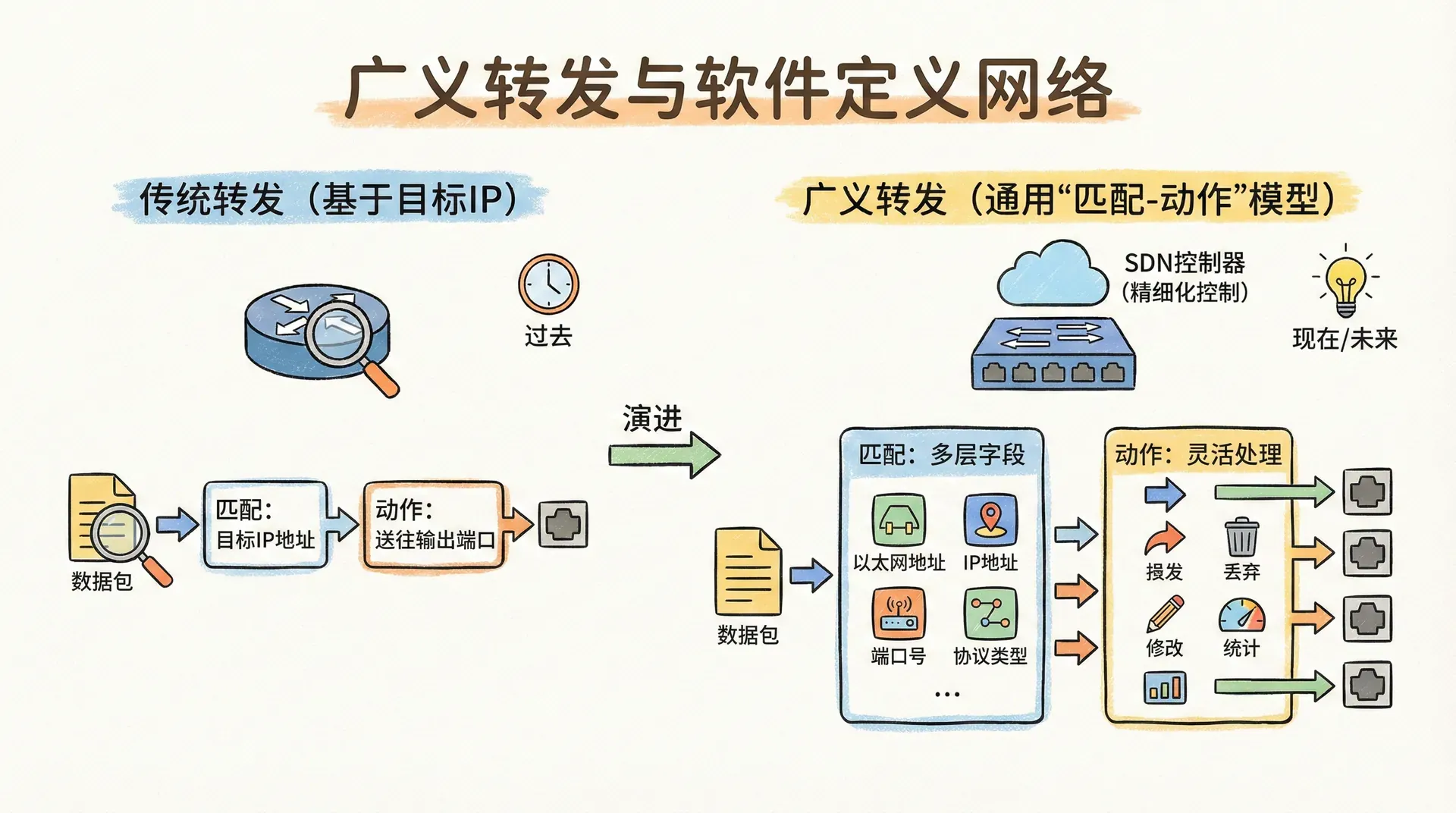

广义转发与软件定义网络

在此前的内容中，我们将基于目标地址的转发过程抽象为两个核心环节：首先是对数据包目标IP地址的查找（即“匹配”），随后根据查找结果将数据包送往指定的输出端口（即“动作”）。 随着网络技术的发展，现代数据转发体系已不再局限于单一字段的匹配，而是演进为更为通用的“匹配-动作”模型。在这一模型下，匹配条件可以涵盖协议栈各层的多种头部字段，包括但不限于以太网地址、IP地址、端口号、协议类型等，实现对数据流的精细化控制与灵活处理。

更灵活的转发机制

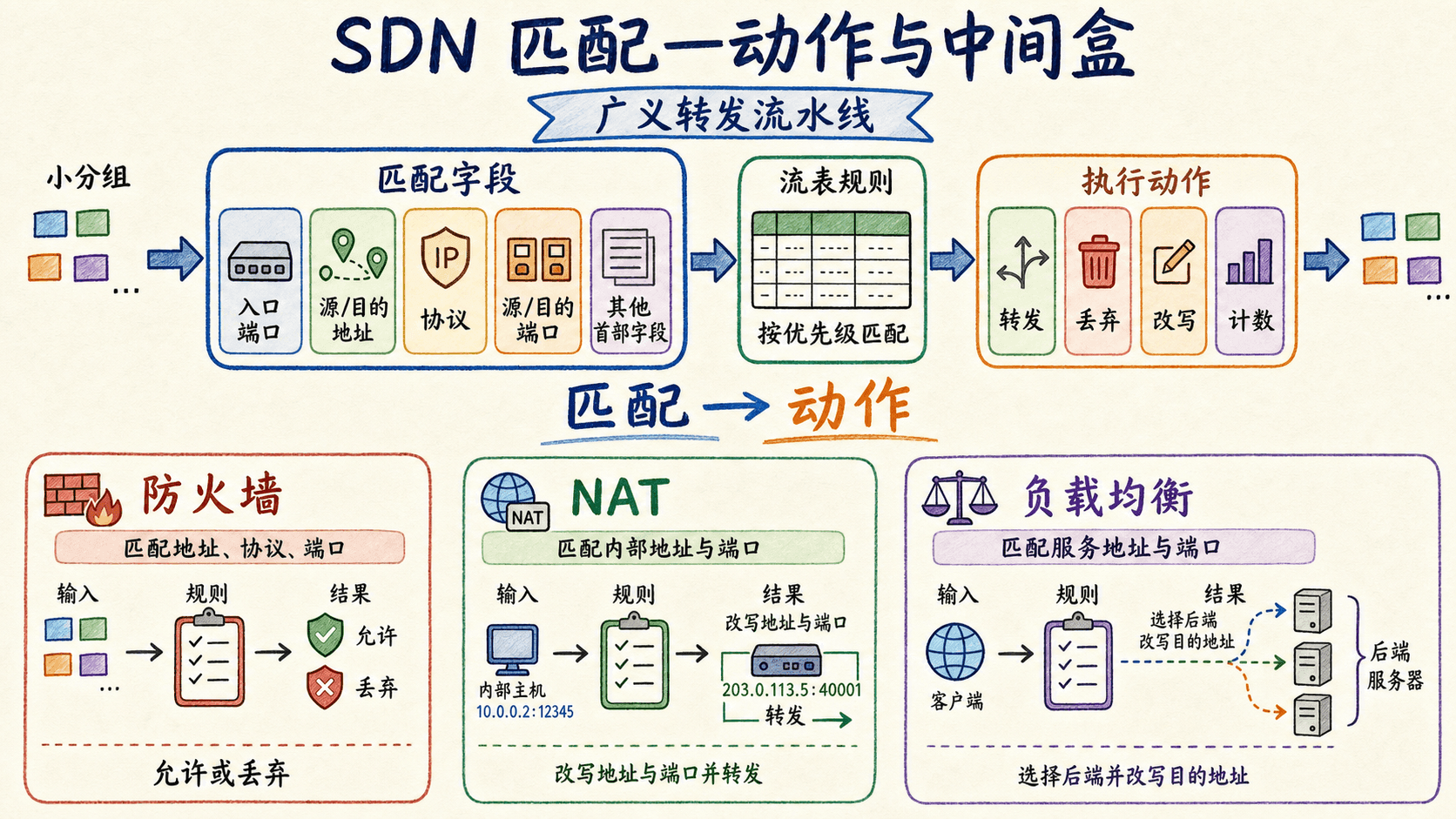

在广义转发架构中，匹配-动作表（Match-Action Table）对传统基于目标地址的转发表进行了高度抽象与扩展。此类表项不仅可以依据网络层（如IP地址）或链路层（如MAC地址）的源、目的信息进行灵活匹配，还能结合多种协议字段，实现复杂的转发策略。 因此，现代转发设备更适合被称为“数据包交换机”（Packet Switch），而非仅仅局限于第三层的“路由器”或第二层的“交换机”，以体现其在多层协议处理和灵活流量控制方面的专业能力。

OpenFlow：SDN的开拓者

在深入探讨广义转发机制时，我们以OpenFlow协议为核心展开分析。OpenFlow作为业界首个系统性提出“匹配-动作”转发抽象与集中式控制器架构的标准，推动了软件定义网络（SDN）领域的技术革新，并成为学术界与产业界广泛采纳的基石。 在OpenFlow体系中，所谓的“流表”（Flow Table）是实现灵活转发策略的关键数据结构。每一条流表项都由以下核心组成部分构成：

• 匹配字段集合，用于匹配传入数据包。就像在基于目标地址的转发情况下一样，基于硬件的匹配在TCAM内存中执行得最快速。与任何流表条目都不匹配的数据包可以被丢弃或发送到远程控制器进行更多处理。
• 计数器集合，随着数据包与流表条目匹配而更新。这些计数器可能包括已与该表条目匹配的数据包数量，以及表条目上次更新以来的时间。
• 动作集合，当数据包与流表条目匹配时要采取的动作。这些动作可能是将数据包转发到给定输出端口，丢弃数据包，复制数据包并将它们发送到多个输出端口，和/或重写选定的头部字段。

智能交通指挥系统

让我们通过几个简单例子来理解广义转发的强大功能：传统的路由器就像一个简单的交通警察，只会看车牌号（IP地址）来决定车辆往哪个方向走。而广义转发就像是一个智能交通指挥系统，它不仅能看车牌号，还能看车型、颜色、司机信息等，然后做出更聪明的决策。

假设我们想让从某个特定区域来的重要数据包走VIP通道，我们可以这样设置：如果数据包来自"重要部门"（比如IP地址是10.3..），并且要去"核心服务器"（10.2..），就让它们走快速通道（端口4）

在实际的网络流量调度中，我们可以根据数据流的来源灵活分配转发路径。比如，假设h3主机发出的数据流被指定通过1号端口（主通道）转发，而h4主机的流量则通过2号端口（备用通道）进行转发。这样的策略能够有效分担各端口的负载，防止某一链路出现拥塞，从而提升整体网络的吞吐能力与服务质量。

在实际的企业网络或数据中心环境中，常常需要对进入特定区域的流量进行严格的访问控制。我们可以将网络设备配置为类似“安全门禁系统”的角色，仅允许符合特定条件的主机访问敏感资源。 例如，网络管理员可以设定如下策略：凡是源IP地址属于“受信任部门”（如10.3..）的主机，才被允许访问核心服务器，其余来源的访问请求则全部拒绝。这样一来，网络安全性和资源隔离性都得到了有效提升。

P4

我们刚刚介绍了基于流表的转发规则，这些规则类似于为网络设备制定的“操作指令”。然而，P4（Programming Protocol-independent Packet Processors）则进一步将网络设备的可编程性提升到了一个全新的高度。 P4是一种专为数据平面设计的高级编程语言，使得网络工程师能够以编程的方式精确描述数据包的解析、匹配和处理流程。

与传统流表规则仅支持简单的“条件-动作”映射不同，P4允许开发者灵活定义协议解析器、表结构、动作函数，甚至可以实现复杂的包处理逻辑和自定义协议扩展。 这意味着，网络设备不再局限于预设的协议和功能，而是能够根据实际需求动态调整其行为，实现如状态跟踪、负载均衡、深度包检测等高级功能。

P4的出现，使得网络设备的数据平面具备了类似通用计算平台的可编程能力，为网络创新和定制化服务提供了坚实的基础。通过P4，网络管理员能够像开发应用程序一样，精细控制数据包在网络中的每一步处理过程，极大提升了网络的灵活性与智能化水平。

中间盒：网络功能的扩展

在网络体系结构中，路由器作为网络层的核心设备，承担着将IP数据报高效转发至目标地址的基础职责。然而，现代网络环境远不止于此。在前面的学习中，我们探讨了多种部署于数据路径上的网络功能设备，这些设备不仅仅执行传统的转发任务，还承担着更为复杂的网络服务。 随着广义转发理念的引入，现代路由器通过灵活的“匹配-动作”机制，能够原生支持如防火墙、负载均衡等多样化的网络功能，极大地提升了网络设备的可编程性与服务能力。

在过去的二十年间，网络体系结构中间盒（Middlebox）的部署数量显著增加。根据RFC 3234的权威定义，中间盒是指在源主机与目标主机之间的数据路径上，除执行传统IP路由器标准转发功能外，还承担其他网络处理任务的中介设备。 从功能角度出发，中间盒通常承担三大类核心网络服务：

• NAT转换服务。NAT中间盒主要负责私有地址与公网地址的转换，通过对IP数据报头部的地址和端口号进行动态重写，实现内部网络与外部互联网的互通，有效提升地址利用率并增强网络安全隔离。
• 安全服务。安全类中间盒包括防火墙、入侵检测系统（IDS）以及深度包检测（DPI）等。防火墙依据数据包头部的多层字段进行流量过滤或重定向，IDS能够识别并拦截异常流量模式，DPI则深入分析数据内容以发现潜在威胁。此外，应用层过滤器可针对电子邮件等特定应用协议，阻断垃圾邮件、钓鱼邮件等安全风险。
• 性能增强服务。性能优化型中间盒如负载均衡器、内容缓存和压缩设备，能够将用户请求智能分发至多台服务器，缓存热点内容以减少访问延迟，或对数据流进行压缩以节省带宽资源，从而提升整体网络服务质量和响应速度。

网络功能虚拟化（NFV）

随着中间盒设备数量的持续增长，网络运营商在设备的部署、运维和升级过程中面临着日益严峻的挑战。传统模式下，每一类网络功能通常依赖于专用硬件平台、定制化软件栈以及独立的管理体系，这不仅导致了高昂的资本投入，还显著增加了运维复杂度和人力成本。 为应对这一困境，业界和学术界逐步转向采用基于通用硬件（如标准服务器、交换机和存储设备）与虚拟化技术的解决方案，将原本依赖专用硬件实现的网络功能以软件形式运行在通用平台之上。

这一理念正是网络功能虚拟化（Network Function Virtualization, NFV）的核心所在，其本质是将网络功能从底层硬件中解耦，通过灵活的软件定义方式实现网络服务的快速部署、弹性扩展与集中管理。 这种范式的转变，继承了SDN（软件定义网络）推动网络架构开放与可编程化的思想，极大提升了网络基础设施的敏捷性与资源利用率，成为现代网络演进的重要方向。

互联网架构原则的演变

长期以来，互联网体系结构强调网络层与传输层、应用层之间的严格分层。早期的设计理念中，网络层主要由路由器承担，负责在网络核心内部根据IP数据报头部的相关字段进行数据报的转发决策，而传输层和应用层的功能则完全由网络边缘的主机实现。 主机之间通过传输层段和应用层消息进行端到端的数据交换，网络核心仅关注高效转发，层次分明、职责清晰。

然而，随着网络需求的演进，各类中间盒的广泛部署逐渐打破了这种分层的纯粹性。以NAT（网络地址转换）为例，这类设备位于路由器与主机之间，能够动态修改IP数据报的网络层地址和传输层端口号，实现私有网络与公网的互通。 再如，防火墙等安全中间盒不仅分析网络层和传输层的头部字段，还会深入到应用层，对数据报内容进行多维度的安全策略匹配与过滤。 电子邮件安全网关则结合白名单、黑名单机制，基于IP地址和应用层邮件内容，对进出邮件流量进行智能判别和处理。这些中间盒的引入，使得网络核心与边缘的界限变得模糊，网络功能呈现出跨层次、协同处理的新特征。

随着网络技术的持续演进，网络功能正加速向虚拟化方向发展，SDN与NFV的深度融合推动了网络架构的灵活性与可编程性。云计算为网络功能的弹性部署提供了基础，人工智能与机器学习则日益成为智能化网络管理的重要驱动力。 在这一趋势下，现代网络架构不仅强调端到端原则的核心地位，更注重在简洁性与功能性之间实现动态平衡。中间盒与网络功能虚拟化的广泛应用，正是网络适应复杂多变需求、提升可管理性与扩展性的关键体现。
