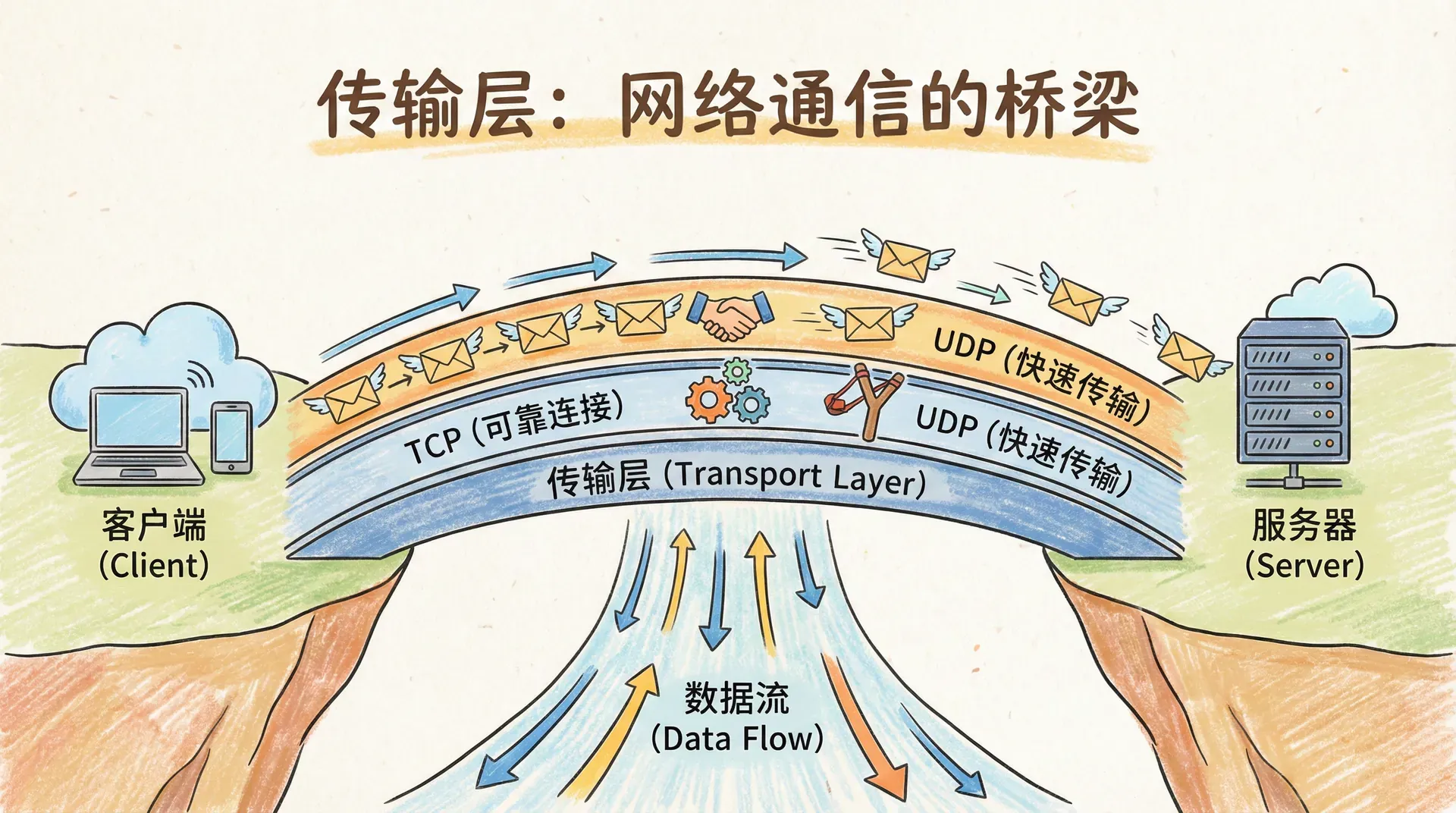

传输层：网络通信的桥梁

在计算机网络体系结构中，传输层（Transport Layer）承担着至关重要的职责。它位于应用层和网络层之间，主要负责为端系统中的进程之间提供高效、可靠的数据传输服务。传输层的核心任务，是将来自应用层的数据进行分段、编号，并通过网络层进行转发，同时在接收端对数据进行重组，确保数据能够准确无误地交付给目标进程。

从协议栈的角度来看，传输层向上为应用层屏蔽了底层网络的复杂性，使应用开发者无需关心数据在网络中的具体传输细节。向下则依赖网络层提供的主机到主机的数据传递能力，但进一步扩展为进程到进程的通信。

以实际业务为例，当我们在电商平台下单时，订单信息会由应用层生成，随后交由传输层处理。传输层会将订单数据分割成合适的片段，添加必要的控制信息（如端口号、序列号等），并通过网络层发送到目标主机。 目标主机的传输层收到数据后，会根据协议将数据重新组装，并准确地交付给对应的应用进程，确保整个交易过程的数据完整性和可靠性。

可以把传输层比作一个专业的物流调度中心。应用层像是各个商家，网络层则是负责运输的干线物流。传输层负责将商家的货物（数据）打包、贴上详细的收发信息，并根据不同的目的地进行分拣和调度，确保每一件货物都能安全、准确地送达最终的收件人（应用进程）手中。

对传输层的直观理解

很多同学刚开始学网络时，总会把传输层和网络层的分工搞混。其实，这两层的职责就像现实生活中的快递公司和小区门卫。我们可以想象一下：全国各地有无数小区，每个小区里住着很多家庭成员。快递公司（网络层）负责把包裹从一个小区的大门送到另一个小区的大门，但快递员并不关心包裹具体要送到小区里的哪一户。

而小区门卫或者物业（传输层）就不一样了，他们会把快递员送来的包裹，按照门牌号分发到每个家庭成员手中。反过来，家里有人要寄快递，也是门卫帮忙收集好，再统一交给快递公司运走。

所以，网络层的任务是“主机到主机”，就像快递公司负责小区到小区的运输；而传输层的任务是“进程到进程”，就像门卫负责把包裹精确送到每个家庭成员手里。 这样一来，应用程序就不用操心包裹怎么跨越全国，只需要告诉门卫要寄给谁，剩下的交给传输层和网络层各自分工协作就行了。

传输层在OSI七层模型中处于第四层，在TCP/IP四层模型中则是第三层。这个层次的定位决定了它在整个网络体系结构中的枢纽作用。向上，传输层为应用层屏蔽了底层网络的复杂性，能够根据不同应用的需求，提供可靠（如TCP）或不可靠（如UDP）的数据传输服务； 向下，传输层依赖网络层提供的主机到主机的数据传递能力，并在此基础上实现端到端的进程通信。通过在发送端和接收端之间建立虚拟通信通道，传输层确保了数据能够按照协议要求高效、准确地传递。

正如我们之前讨论过的，在实际的互联网环境中，传输层的核心协议主要包括UDP（用户数据报协议）和TCP（传输控制协议）。UDP强调简单高效，适用于对实时性要求高但容忍一定数据丢失的场景；而TCP则注重可靠性和顺序性，适合需要数据完整性保障的应用。

互联网中的传输层协议

UDP

UDP，即用户数据报协议（User Datagram Protocol），是一种无连接的传输层协议。其核心设计理念在于简化通信过程，强调高效与低延迟。UDP在网络层之上，主要为应用进程之间提供最基本的数据报传输服务，并通过端口号实现多路复用与解复用。 此外，UDP还具备基本的数据校验功能，以检测数据在传输过程中是否发生损坏。

从技术角度来看，UDP不需要在通信双方之间建立连接，数据可以直接封装后发送到目标主机。这种“无连接”特性意味着UDP不会维护任何会话状态，也不提供数据包的重传、排序或流量控制机制。 因此，UDP无法保证数据的可靠送达、顺序一致或不重复。它仅负责尽力将数据报投递到目标，至于数据是否丢失、乱序或重复，协议本身并不关心。

正因为UDP省略了连接建立与维护的过程，极大地降低了协议的开销，使其具备极高的传输效率和极低的时延。 这一特性使UDP非常适合对实时性要求极高、能够容忍部分数据丢失的应用场景。例如，实时音视频通信、在线游戏、物联网设备数据上报等领域，往往更关注数据的时效性，而非每一份数据都必须可靠送达。

需要注意的是，UDP虽然简单高效，但其不可靠性也要求应用层根据实际需求自行实现必要的错误检测、重传或顺序控制机制。对于那些对数据完整性和顺序有严格要求的业务，通常会选择TCP等更为复杂的传输层协议。

TCP

与UDP协议相比，TCP（传输控制协议，Transmission Control Protocol）专为提供高可靠性、面向连接的端到端数据传输而设计。TCP协议通过三次握手建立连接，确保通信双方在数据传输前达成一致的会话状态。其核心特性包括数据可靠性保障、严格的顺序控制、流量控制以及拥塞控制等机制。

在数据可靠性方面，TCP采用序列号、确认应答（ACK）、超时重传等手段，确保每一份数据都能被完整且无误地送达目标进程。即使在网络出现丢包、乱序或重复的情况下，TCP也能通过重传和排序机制自动修复，保证数据的有序性和唯一性。

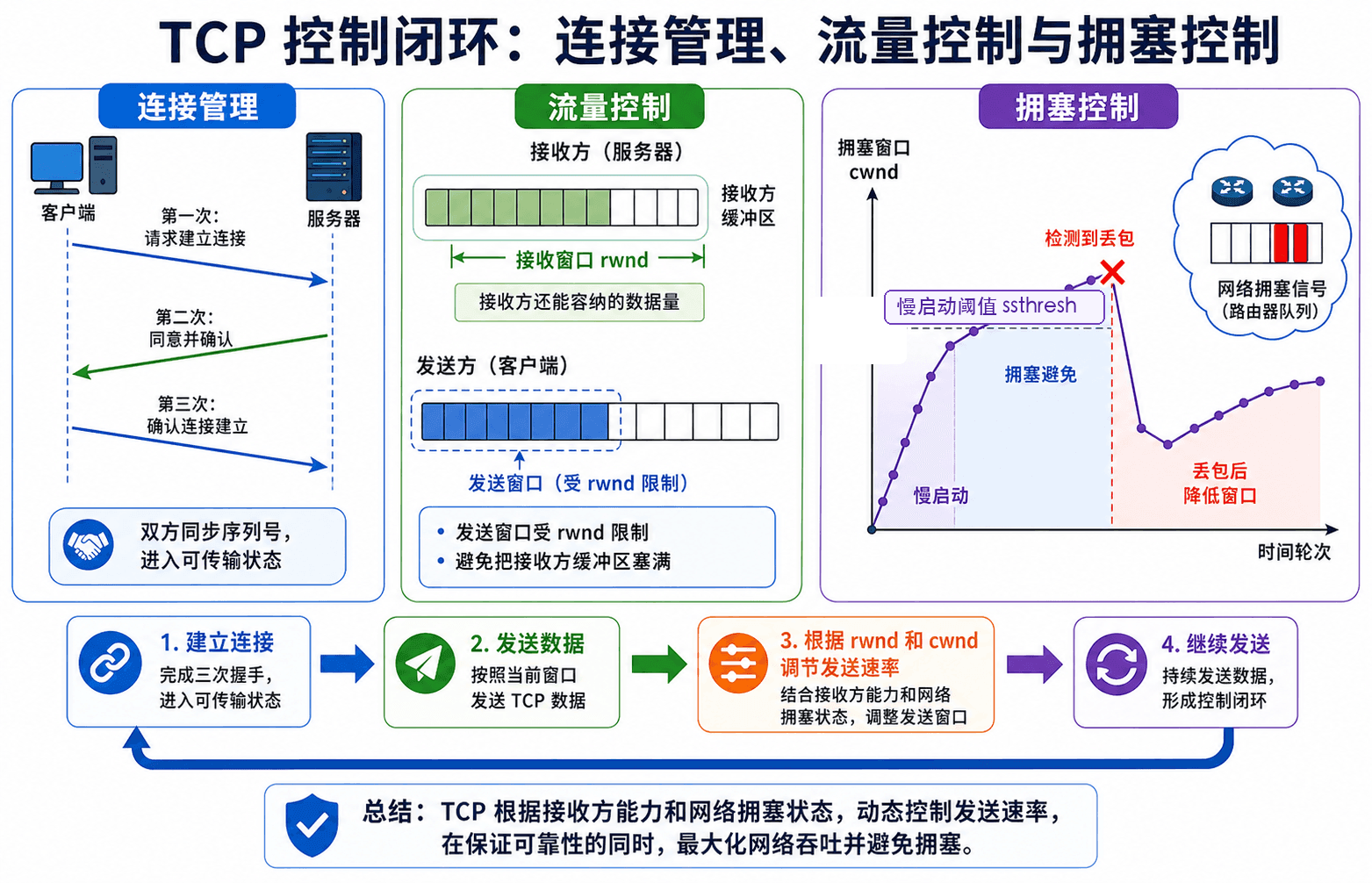

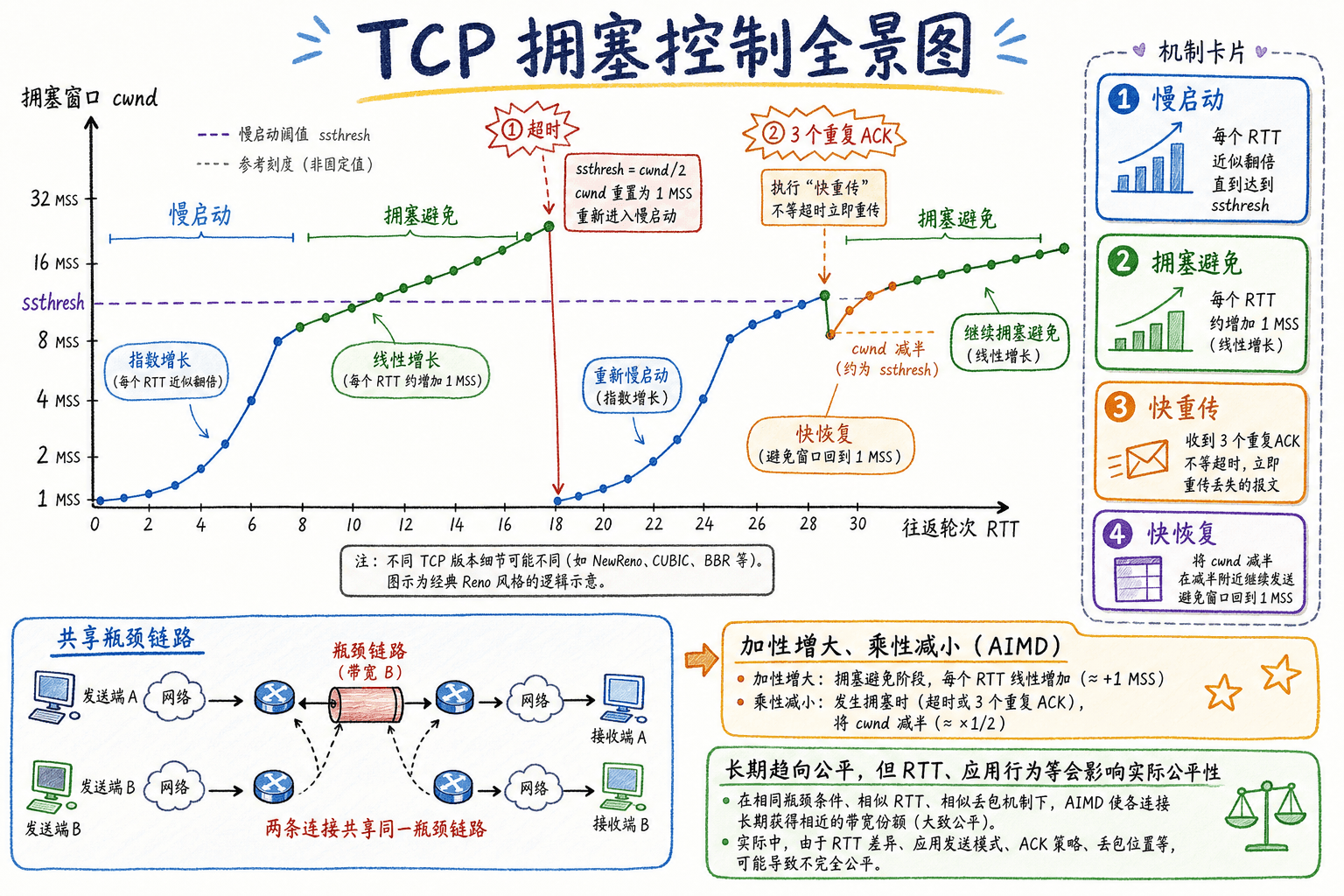

此外，TCP还引入了滑动窗口机制，实现了灵活的流量控制，防止发送方过快地推送数据导致接收方处理不过来。同时，TCP的拥塞控制算法（如慢启动、拥塞避免、快重传和快恢复）能够根据网络状况动态调整发送速率，最大限度地利用带宽资源并避免网络拥堵。

正因为这些复杂的控制机制，TCP协议的实现和运行开销要远高于UDP，但它为需要高可靠性和数据顺序性的应用（如文件传输、电子邮件、网页浏览等）提供了坚实的技术基础。

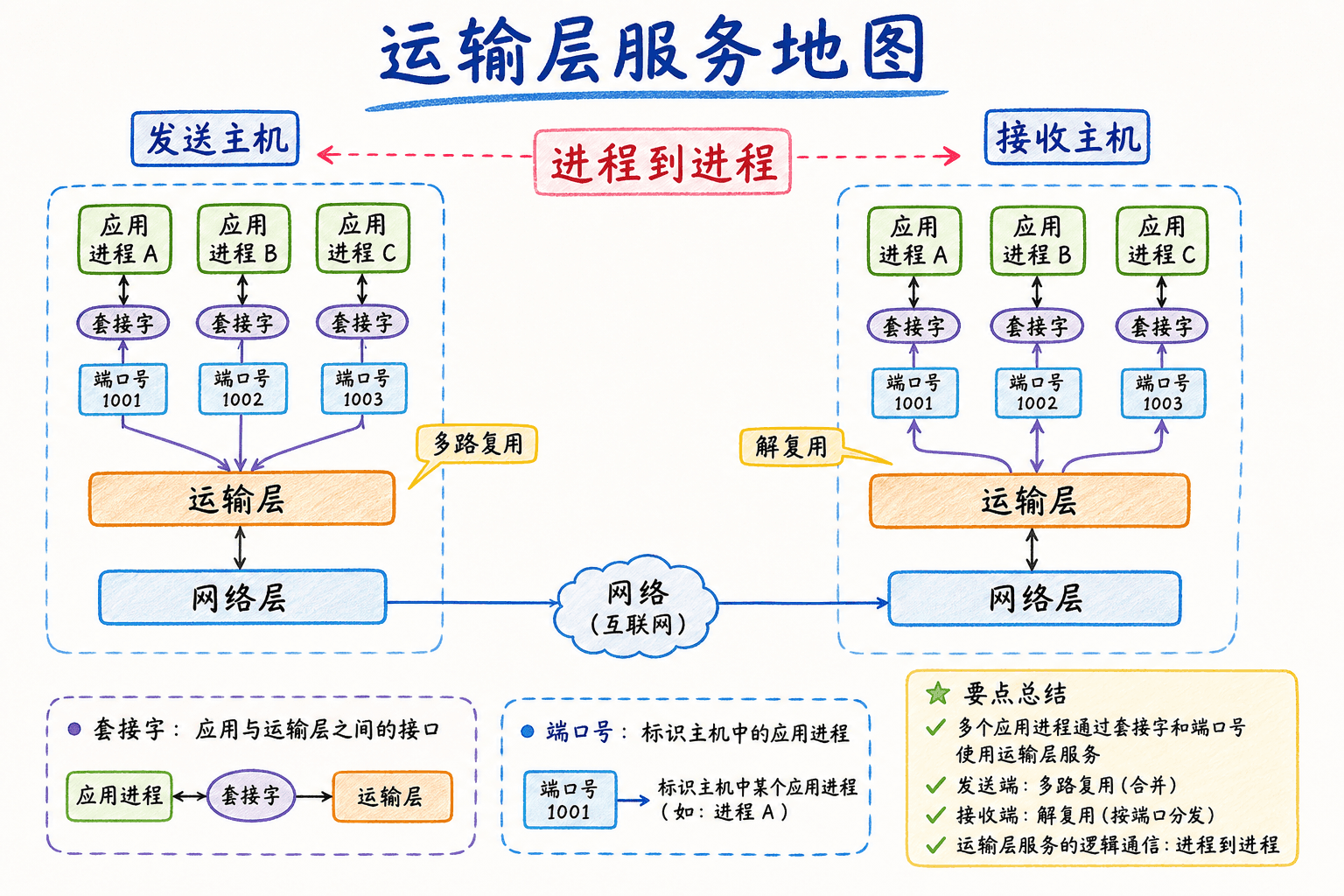

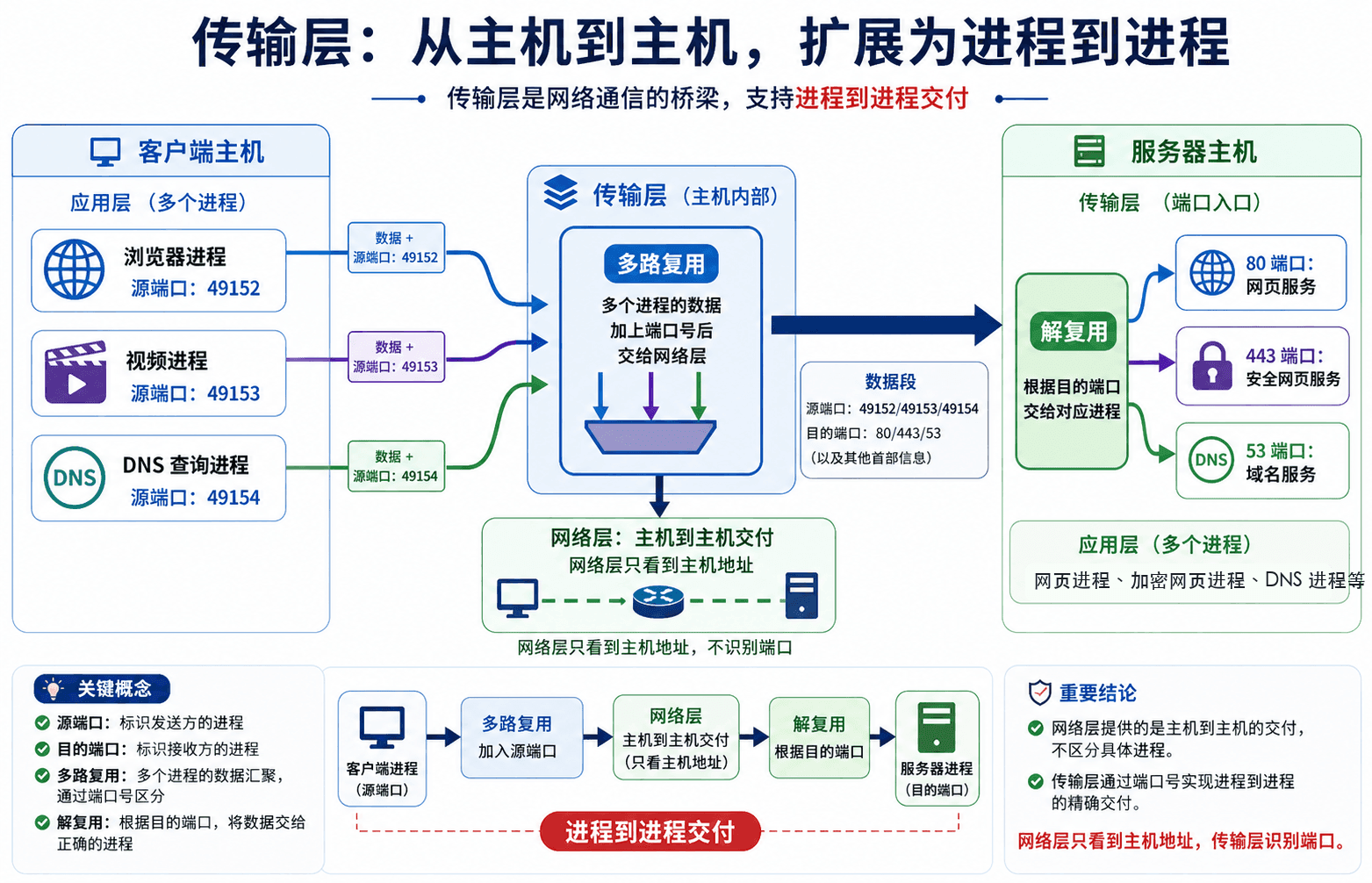

多路复用和解复用

在网络世界里，一台主机经常会同时运行多个应用，比如我们一边用浏览器看网页（网页服务），一边用QQ或微信聊天（即时通讯），还可能后台在同步网盘文件（文件传输）。 这些应用都要通过网络收发数据，但数据流混在一起就会乱套。传输层的多路复用和解复用机制，就像商场里的快递分拣员，能把不同应用的数据准确分发到各自的应用，保证每个应用都能收到属于自己的信息。 这也是为什么我们可以同时上网、聊天、下载文件，这些数据🈶互不干扰的原因。

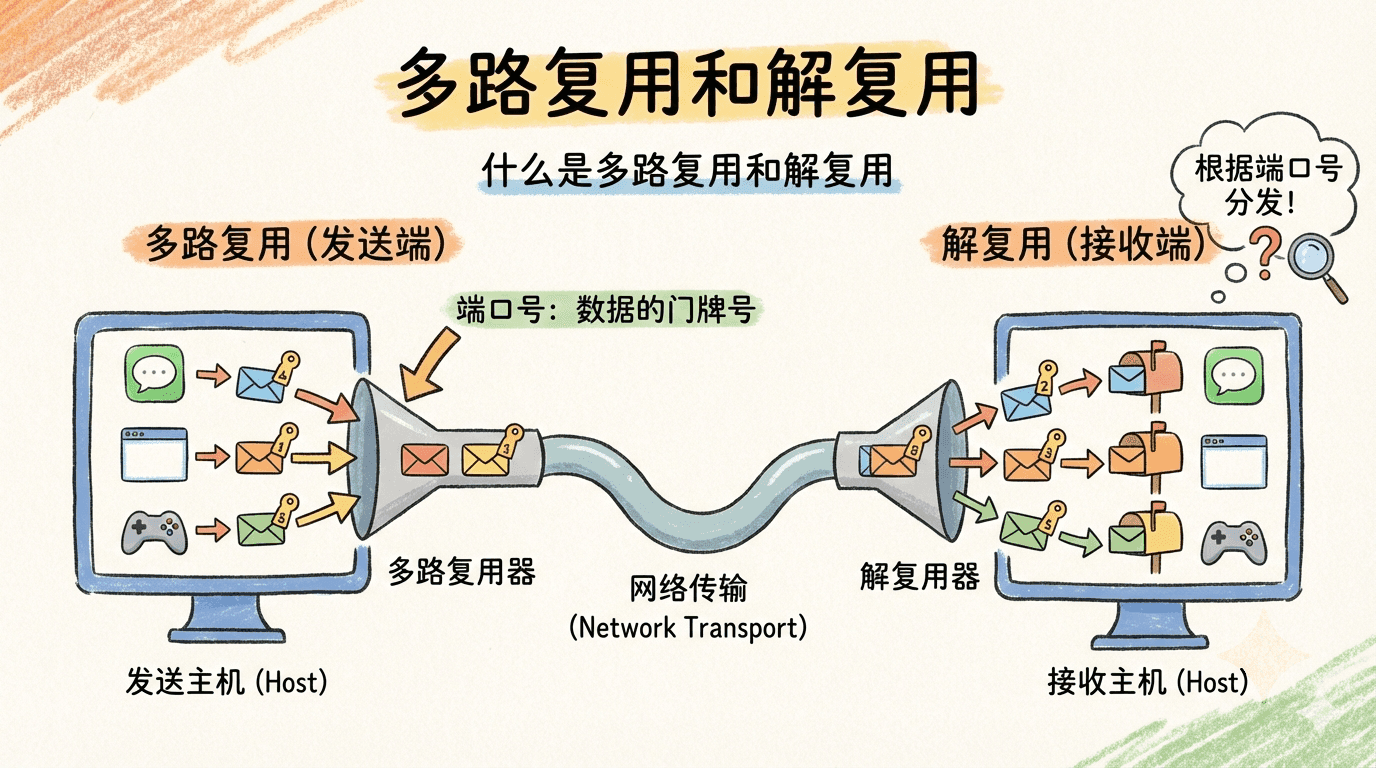

什么是多路复用和解复用

多路复用指的是在发送端，传输层能够同时接收来自多个应用进程的数据，并为每个数据单元附加必要的标识信息（如端口号），将它们封装后统一交付给网络层进行传输。这样，单一的网络连接就可以承载多个应用的数据流，提高了资源利用率。

解复用则发生在接收端。传输层收到来自网络层的数据包后，会根据数据包中的标识信息（通常是端口号）准确地将数据分发给对应的应用进程。这样，即使多个应用程序同时进行网络通信，数据也不会混淆，每个进程都能收到属于自己的数据。

在实际的网络协议实现中，端口号扮演着关键角色。发送端通过为每个应用分配不同的端口号，实现数据的区分与整合；接收端则通过解析端口号，将数据正确地交付给目标进程。这一机制确保了主机能够高效、可靠地支持多进程并发通信，是现代网络服务稳定运行的基础。

端口号：数据的门牌号

在实现多路复用与解复用的过程中，传输层必须具备区分不同应用进程的能力。端口号正是实现这一目标的核心机制。每个端口号在主机内部都具有唯一性，能够精确标识一个具体的应用进程。当某个应用需要进行网络通信时，操作系统会为其分配一个端口号，并将该端口号嵌入到传输层协议的数据报文中。 这样，数据在主机内部的分发与接收就有了明确的依据。

端口号的作用类似于主机内部各应用的"地址标签"，确保数据能够准确无误地送达目标进程。例如，在实际网络环境中，HTTP服务通常监听80端口，HTTPS服务监听443端口，而SMTP邮件服务则常用25端口。通过端口号，传输层能够高效地实现多进程并发通信，保障各类网络服务的正常运行。

这个图表展示了传输层数据包的结构，清晰地标识了源端口号、目的端口号、其他头部字段以及应用数据等关键组成部分。端口号作为多路复用和解复用的核心标识，正是通过这些字段的精确定义和解析，传输层才能实现对多个并发应用进程的准确数据分发。

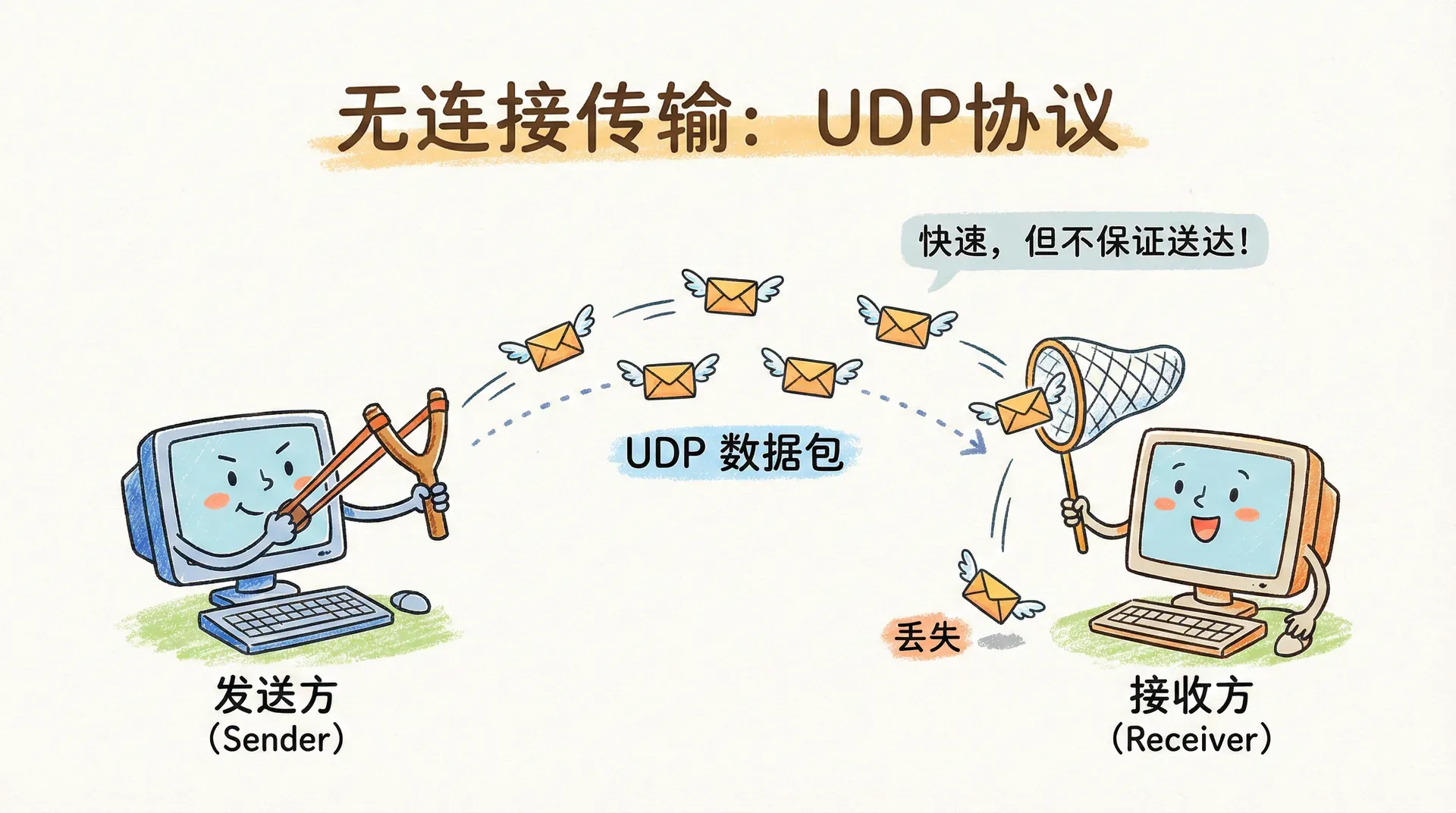

无连接传输：UDP协议

在网络协议体系中，UDP（用户数据报协议）是一种无连接、尽力而为的传输层协议。它在数据传输过程中不建立连接，也不保证数据的可靠送达、顺序一致或重复控制。 正因如此，UDP具备结构简单、处理高效、时延低等特点，广泛应用于对实时性要求高、可容忍一定数据丢失的场景。

如果你想要设计一个最基本的传输协议，你会怎么做？最直接的想法就是让应用层的数据直接传递给网络层，网络层接收到的数据直接交给应用层。 但正如我们之前学习的，传输层至少需要提供多路复用和解复用服务，确保数据能够正确地从网络层传递给对应的应用程序进程。

UDP正是这样一个极简主义的传输协议。它在RFC 768中定义，除了基本的多路复用解复用功能和简单的错误检测外，几乎没有为IP添加任何额外功能。如果你选择UDP而不是TCP，那么你的应用程序几乎就是直接与IP对话。

UDP的工作流程

UDP（用户数据报协议）的工作流程高度简洁且高效。当上层应用需要发送数据时，UDP会首先接收来自应用层的数据，并为其添加必要的首部信息，包括源端口号和目的端口号，这两个字段用于实现多路复用和解复用功能。 此外，UDP还会补充长度和校验和字段，最终形成完整的UDP报文段。随后，UDP将该报文段交由网络层处理，网络层会将其封装进IP数据报，并负责将数据报尽力送达目标主机。

在接收端，网络层收到IP数据报后会将其中的UDP报文段交给UDP模块。UDP根据首部中的目的端口号，将数据准确地递交给对应的应用进程。整个过程中，UDP不需要在发送前与接收方建立连接，也不维护任何连接状态，这正是其“无连接”特性的体现。

以域名系统（DNS）为例，DNS查询通常采用UDP协议。当本地主机的DNS客户端需要解析域名时，会生成DNS查询报文并交由UDP处理。UDP直接为该报文添加首部后，立即将其交给网络层发送至目标DNS服务器，无需与对方进行任何握手或连接建立。 DNS客户端随后等待服务器响应；若在预定时间内未收到回复（可能由于网络丢包或服务器无响应），则可以选择重发查询、切换其他DNS服务器，或将失败信息反馈给上层应用。

这种无连接、低延迟的传输机制，使UDP非常适合对实时性要求高、可容忍一定丢包的应用场景。

UDP的优势特点

你可能会好奇，既然TCP提供了可靠的数据传输服务，为什么应用开发者还要选择UDP呢？难道TCP不是总是更好的选择吗？答案是否定的。有些应用场景下UDP反而更合适。

精细的应用层控制

UDP允许应用程序对发送的数据和时机有更精细的控制。当应用程序将数据传递给UDP时，UDP会立即将数据打包成UDP报文段并传递给网络层。 相比之下，TCP具有拥塞控制机制，当源主机和目标主机之间的链路变得过度拥塞时，TCP会限制传输层的发送速率。

TCP还会持续重传报文段直到收到确认，无论可靠传输需要多长时间。对于实时应用来说，这种行为并不理想，因为它们通常需要最低发送速率，不希望传输被过度延迟，并且可以容忍一定程度的数据丢失。

无连接建立延迟

TCP在开始传输数据之前需要进行三次握手，而UDP则不需要任何正式的预先准备。这就是DNS选择UDP而不是TCP的主要原因——如果DNS使用TCP会慢很多。

虽然HTTP使用TCP而不是UDP（因为网页文本的可靠性至关重要），但正如我们在前面讨论的，TCP的连接建立延迟是影响网页下载速度的重要因素。实际上，谷歌Chrome浏览器使用的QUIC协议就以UDP作为底层传输协议，并在UDP之上实现可靠性机制。

无连接状态

TCP在端系统中维护连接状态，包括接收和发送缓冲区、拥塞控制参数以及序列号和确认号参数。而UDP不维护任何连接状态，也不跟踪这些参数。因此，专门为某个应用服务的服务器在使用UDP时通常可以支持更多的活跃客户端。

小的报文头部开销

TCP报文段的头部开销是20字节，而UDP只有8字节。这看起来似乎差别不大，但对于大量小报文的应用来说，这个差异会累积成可观的开销。

UDP的应用场景选择

在多媒体通信领域，UDP的应用尤为突出。实时语音通话、视频会议、流媒体播放等场景，对时延和实时性要求极高，能够容忍一定比例的数据包丢失。 此时，UDP的无连接、低延迟特性成为优势。虽然部分多媒体应用会同时支持TCP和UDP，但在实际部署中，开发者更倾向于利用UDP来规避TCP拥塞控制带来的延迟和带宽抖动。

需要注意的是，UDP本身不具备拥塞控制机制。如果大量应用在没有任何速率限制的情况下通过UDP发送高比特率数据，极易导致网络路由器缓存溢出，进而引发严重的数据包丢失。 这样不仅影响UDP自身的数据传输成功率，还会对同一网络中的TCP流量造成冲击。因为TCP协议在检测到丢包后会主动降低发送速率，最终导致TCP应用的性能大幅下降。 因此，UDP应用的开发者有责任在应用层实现必要的拥塞控制策略，以维护整个网络的稳定性和公平性。

UDP的可靠性扩展

尽管UDP协议本身不具备可靠性保障，但在实际工程应用中，开发者可以在UDP之上自行实现可靠性机制。例如，应用层可以引入确认（ACK）与重传策略，以确保数据的可靠送达。以QUIC协议为代表，它在UDP基础上构建了完整的应用层可靠性与拥塞控制体系，实现了高效的数据传输和灵活的流量管理。

这种设计思路虽然对开发者提出了更高的实现要求，但也赋予了应用更大的灵活性。开发者能够根据具体业务需求，定制可靠性、流量控制等机制，从而在获得可靠传输的同时，规避TCP固有的拥塞控制带来的性能瓶颈。

接下来，我们将深入分析UDP报文段的结构组成。

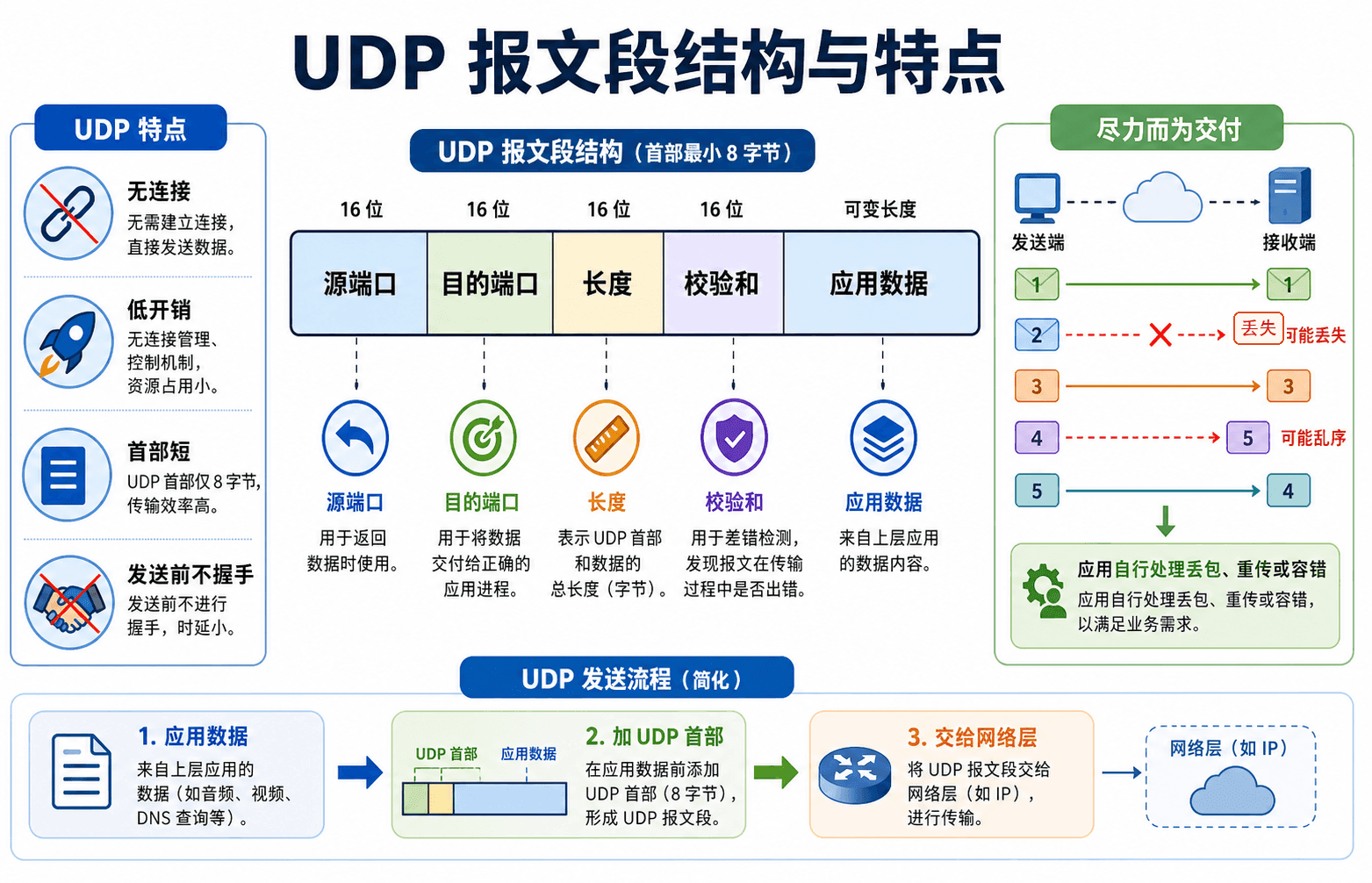

UDP报文结构

UDP报文段的结构依据RFC 768标准进行定义，整体设计极为简洁明了。数据部分直接承载上层应用的数据内容。例如，在DNS协议中，数据字段存放的是DNS查询或响应报文；而在流媒体音频传输场景下，该字段则用于承载音频采样数据。

UDP头部由四个固定字段组成，每个字段长度均为16位（即2字节）。源端口号与目的端口号字段用于实现多路复用与解复用，确保数据能够被准确地分发至目标主机上对应的应用进程。

长度字段明确标识整个UDP报文段的字节数，包括头部和数据部分。由于UDP报文的数据长度可变，因此该字段对于协议解析至关重要。

校验和字段则为UDP提供了端到端的差错检测能力。接收端通过校验和判断报文在传输过程中是否发生了比特错误。需要注意的是，UDP校验和的计算不仅涉及UDP报文本身，还会用到部分IP头部字段（即伪首部），但为便于理解，这里暂不展开相关细节。

下面通过结构图直观展示UDP报文段的各个组成部分：

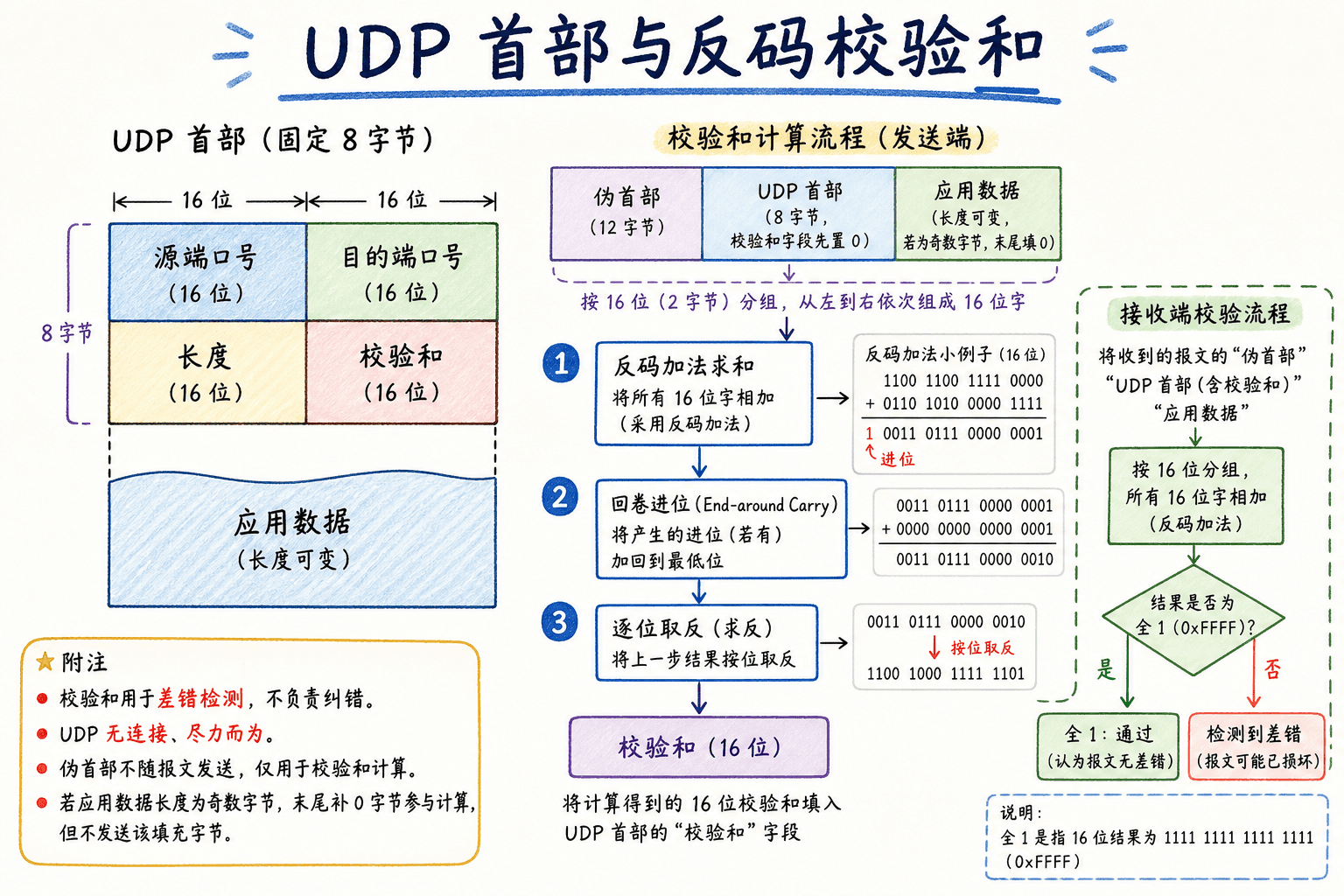

UDP校验和

UDP校验和是一种端到端的差错检测机制，用于验证UDP报文段在传输过程中比特位是否发生了篡改或损坏。 其主要作用是检测数据在经过物理链路传输、路由器缓存等环节时，是否因噪声干扰或硬件故障导致内容发生错误，从而提升数据传递的完整性和可靠性。

校验和计算原理

UDP校验和采用16位字的累加和与1's补码运算，其计算过程可以精确地用数学公式表示：

发送端计算过程：

1. 16位字累加：将UDP报文段中所有16位字进行二进制累加
2. 溢出处理：若累加产生溢出，将溢出位加回到低16位
3. 1's补码：对累加结果取反（0变1，1变0）得到校验和

接收端验证过程：

接收端将所有16位字（包括校验和）进行累加，如果结果为全1（即$2^{16}-1 = 1111111111111111_2$），说明数据正确；否则检测到错误。 假设有我们有三个16位的二进制数：

为什么UDP需要校验和

从专业角度来看，虽然许多链路层协议（例如以太网）本身具备一定的差错检测能力，但在端到端的数据传输过程中，无法保证所有经过的链路都实现了错误检测机制。 换句话说，某些链路层协议可能并不提供错误校验。此外，即使数据报文在物理链路上传输时未发生比特错误，也有可能在路由器等中间设备的缓存或处理过程中引入新的比特错误。

正因为无法依赖每一跳链路的可靠性，也无法确保中间节点内存的绝对安全，UDP协议在传输层引入了端到端的校验和机制，用于检测数据在整个传输路径上的完整性。 这一设计体现了系统架构中的“端到端原则”：某些关键功能（如错误检测）只有在通信两端实现才真正有效，而在较低层重复实现则可能带来冗余或有限的增益。由于IP协议需要适配各种不同的链路层协议，为传输层增加独立的错误检测机制成为保障数据可靠性的必要补充。

需要注意的是，UDP虽然能够检测到数据包的损坏，但并不负责错误的恢复。一旦发现校验和不通过，不同的UDP实现可能会直接丢弃损坏的数据报文，也有可能将其交付给上层应用并附带错误警告，但不会自动重传或修复。

关于UDP的内容我们就介绍到这里。接下来，我们将深入探讨TCP协议，了解它如何为应用层提供可靠的数据传输服务，以及它在功能和复杂性上与UDP的显著区别。在正式进入TCP细节之前，我们还会先梳理一下可靠数据传输的基本原理。

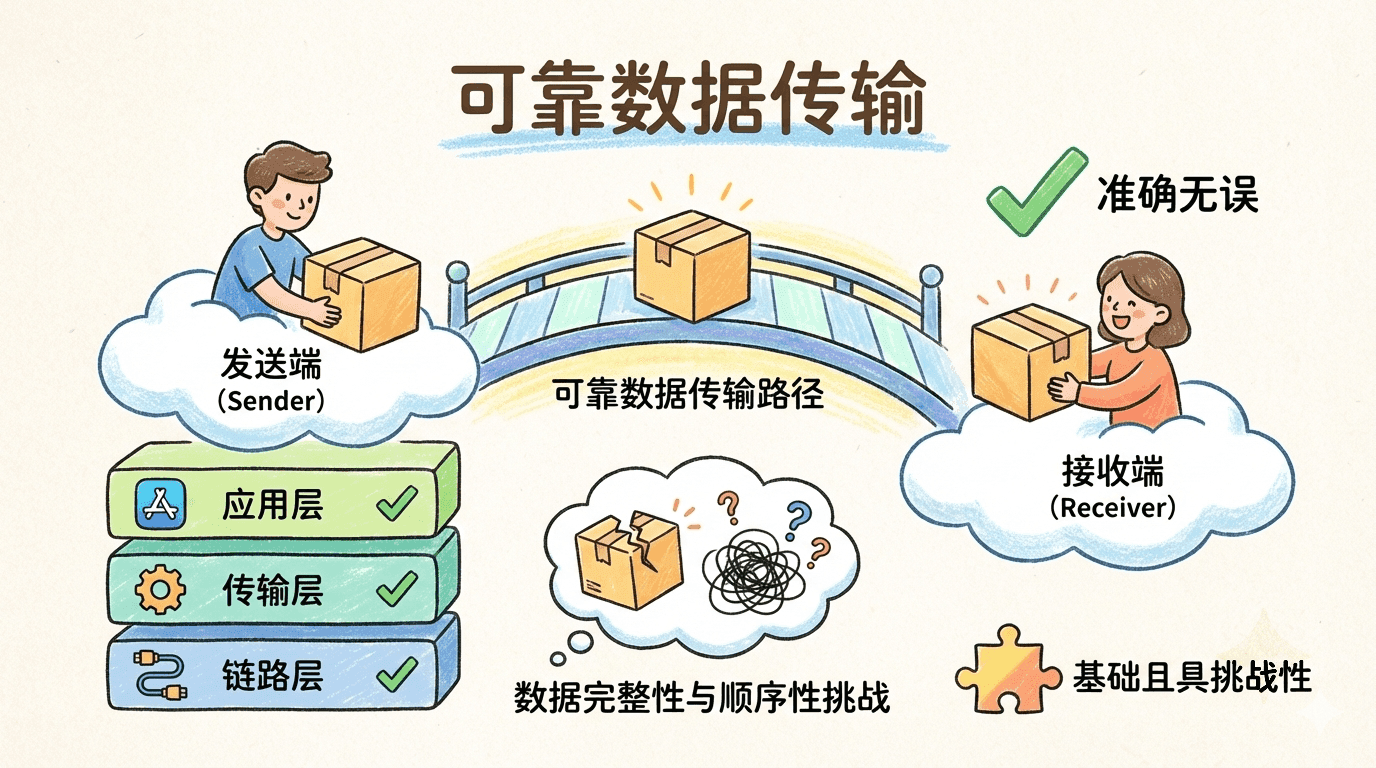

可靠数据传输

可靠数据传输（Reliable Data Transfer）是保障信息从发送端准确无误地到达接收端的核心机制。这一问题不仅局限于传输层，在链路层乃至应用层同样存在对数据完整性与顺序性的严格要求。 可以说，可靠数据传输协议的设计与实现，是网络通信领域最基础且最具挑战性的技术课题之一。

以实际业务为例，当我们在电商平台完成支付操作时，背后涉及的网络流程极为复杂。客户端需要确保订单信息能够无损地发出，网络中的各级路由器和交换设备要保证数据包在传输过程中不被丢弃或篡改，最终商家服务器必须完整接收并正确解析订单数据。整个链路的每一个环节都离不开可靠数据传输机制的支撑。

可靠数据传输的框架

要深入理解可靠数据传输的本质，我们得先厘清几个核心概念。

所谓“可靠”的数据传输，指的是：数据在传递过程中不会被篡改（比如0不会莫名其妙变成1，1也不会变成0），数据不会无缘无故丢失，而且所有数据都能按照原本的顺序完整送达接收方。这其实就是TCP协议为互联网应用所承诺的服务。

想象一下，我们打电话给朋友，逐条报出一份采购清单。你负责一项项念出来，对方负责认真记录并且每收到一项都给你反馈。电话线路在这里就好比数据传输的通道。

如果电话线路足够理想——没有杂音、不会断线、信号稳定——那整个沟通过程就会非常顺畅。但现实的网络环境远比这复杂，数据包在传输过程中可能会丢失、损坏，甚至顺序被打乱，这就需要更专业的机制来保障数据的可靠送达。

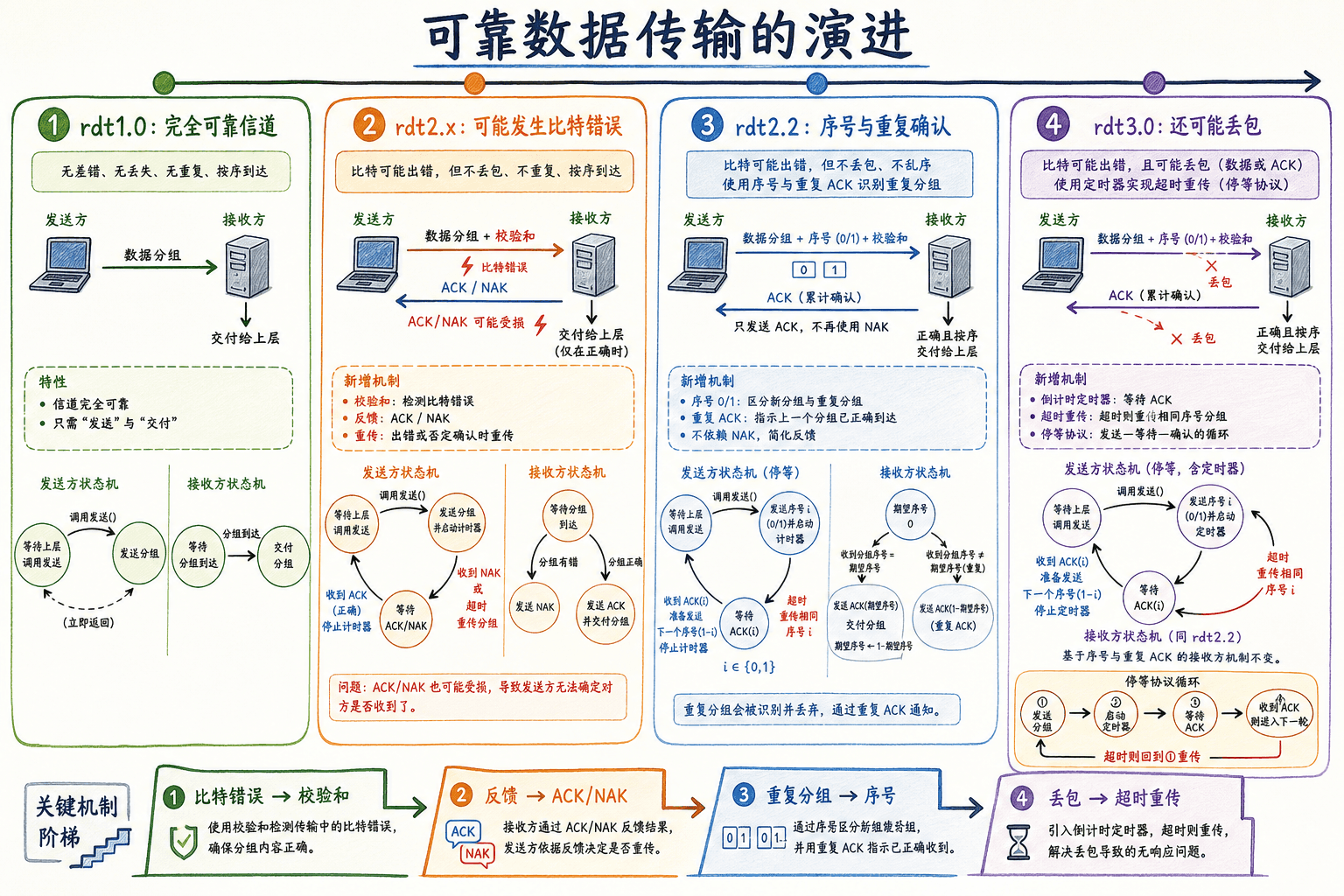

逐步构建可靠数据传输协议

接下来，我们将系统性地构建可靠数据传输协议的演进过程。

完全可靠通道上的可靠数据传输：rdt1.0

在探讨可靠数据传输协议的设计时，我们首先分析理想化场景：假设底层信道具备完全可靠性，即数据在传输过程中不会发生丢失、损坏或乱序。

在rdt1.0协议模型中，发送方与接收方的有限状态机（FSM）均仅包含单一状态，系统始终处于该状态下循环处理事件。状态转移以有向边表示，尽管此处所有转移均为自环。每条状态转移边的上方标注触发条件，下方标注对应动作；若无事件或动作，则以Λ符号（希腊字母lambda）明示“无操作”或“无事件”。

在rdt1.0的理想化假设下，信道保证数据包既不丢失也不损坏，数据单元与数据包一一对应，协议无需区分两者。所有数据流自发送方单向流向接收方，且假定接收方处理能力不低于发送方速率，因此无需流量控制机制。此协议结构极为简洁，适用于理论分析和理想信道环境下的可靠数据传输建模。

处理数据损坏：rdt2.0协议

接下来，我们将讨论更贴近实际网络环境的情形：底层信道可能导致数据包中的比特发生损坏。这类比特错误往往源于物理层的干扰，例如信号衰减、电磁噪声等，可能在数据包传输、转发或存储过程中出现。

在这种环境下，协议设计必须确保接收方具备检测比特错误的能力。以UDP为例，其数据包结构中包含了互联网校验和字段，用于检测数据在传输过程中是否被篡改。 关于错误检测与纠正的具体算法和原理，我们将在后续再来深入探讨。此处只需理解，发送方在构造数据包时会计算校验和并附加到包头，接收方收到数据包后重新计算校验和并与包头中的值比对，从而判断数据是否完整无误。 这一机制要求在数据包中额外携带一定数量的校验比特，以实现端到端的错误检测。

rdt2.0协议的ACK机制

在设计能够有效应对比特错误的可靠数据传输协议时，rdt2.0协议引入了自动重传请求（ARQ）机制。该机制的核心在于接收方对每个收到的数据包进行校验：若检测到数据包在传输过程中发生了比特错误，接收方会立即发送NAK（否定确认）数据包，通知发送方该数据包需要重传； 若数据包校验无误，接收方则发送ACK（确认）数据包，告知发送方该数据包已被正确接收。通过ACK与NAK的配合，协议能够确保即使底层信道存在比特错误，数据也能被可靠地传递到接收方。这一机制在实际网络协议中广泛应用，是实现端到端可靠传输的基础。

rdt2.0协议的工作流程

在rdt2.0协议中，发送方的有限状态机包含两个核心状态。首先，发送方处于“等待上层数据”状态时，若上层应用调用rdt_send(data)，协议会立即构造一个包含数据和校验和的数据包（sndpkt），并通过udt_send(sndpkt)将其发送至下层不可靠信道。此时，发送方状态转移至“等待确认”阶段。

进入“等待确认”状态后，发送方需监听来自接收方的反馈。如果收到ACK（肯定确认）数据包，表明前一数据包已被接收且未检测到比特错误，发送方即可返回“等待上层数据”状态，准备处理下一个数据单元。 若收到NAK（否定确认）数据包，则说明接收方检测到数据包损坏，发送方需立即重传上一个数据包，并继续等待新的ACK或NAK反馈。

接收方的有限状态机相对简单，仅包含一个主要状态。每当下层信道传来数据包时，接收方首先对数据包进行校验。如果校验通过且数据有效，接收方会提取数据并交付给上层应用，同时向发送方返回ACK确认包。 若检测到数据包损坏，则立即向发送方发送NAK，要求重传该数据包。通过这种机制，rdt2.0协议能够在存在比特错误的信道环境下实现端到端的可靠数据传输。

rdt2.0协议的潜在问题

rdt2.0协议看似完美，但存在一个严重缺陷。我们还没有考虑ACK或NAK数据包本身可能被损坏的情况。这个问题虽然看似不起眼，但实际上非常关键。 考虑三种处理损坏ACK或NAK数据包的可能性：

• 第一种方案是添加足够多的校验比特，不仅能检测错误，还能纠正错误。这样可以完全解决ACK/NAK损坏的问题。
• 第二种方案是发送端收到损坏的ACK或NAK时，简单地重传当前数据包。这种方法会引入重复数据包的问题，但我们可以通过序列号来解决这个问题。
• 第三种方案是在ACK/NAK数据包中也添加序列号，这样发送端就能知道哪些ACK或NAK是针对哪个数据包的。

rdt2.1协议：解决ACK损坏问题

rdt2.1协议针对ACK或NAK确认报文可能损坏的问题，引入了数据包序列号机制。具体而言，发送方与接收方均需维护当前期望或已发送的数据包序列号（通常为0或1），以便区分不同的数据包及其对应的确认信息。 这样，即使确认报文在传输过程中发生损坏，发送方也能通过序列号判断当前收到的ACK或NAK是否与所发送数据包匹配，从而有效避免因确认报文损坏导致的重复或丢失数据问题。

需要注意的是，rdt2.0及rdt2.1协议均属于“停止等待”协议范畴。即发送方在发送完一个数据包后，必须等待接收方返回确认信息（ACK）后，才能继续发送下一个数据包。 这种机制虽然能够保证数据可靠有序地传输，但在高时延或高带宽网络环境下，信道利用率较低，传输效率有限。

rdt2.2协议：NAK-free的可靠传输

尽管rdt2.1协议通过引入序列号机制有效应对了ACK确认报文损坏的问题，但其仍依赖于NAK（否定确认）数据包来反馈错误。为进一步提升协议的健壮性与实现简洁性，rdt2.2协议提出了更为专业的优化方案：用重复ACK取代NAK。

在rdt2.2协议中，接收方在检测到收到的数据包存在比特错误时，不再发送NAK，而是返回上一个已正确接收数据包的ACK。发送方据此判断当前数据包未被正确接收，从而触发重传操作。 这一设计不仅降低了协议的复杂度，避免了为NAK报文单独设计校验和与序列号的需求，同时也提升了协议在实际网络环境下的容错能力与效率。

处理数据包丢失：rdt3.0协议

在实际的网络环境中，底层信道不仅可能导致数据包内容发生比特错误，还存在数据包直接丢失的风险。面对这种更为复杂的情况，协议设计必须具备检测和应对数据包丢失的能力，以确保端到端的数据可靠传输。

解决数据包丢失问题的核心技术是超时重传机制。发送方在发送数据包后，会启动一个定时器。如果在设定的超时时间内未收到接收方返回的ACK确认包，发送方就推断该数据包可能在传输过程中丢失，于是立即重发该数据包。 超时时间的设定至关重要：过短会导致频繁的误重传，浪费带宽资源；过长则会延迟错误恢复，降低整体传输效率。

rdt3.0协议正是通过引入定时器和超时重传机制，进一步完善了可靠数据传输的能力，使其能够有效应对数据包丢失等更为严峻的网络挑战，成为一个在实际应用中具备高度稳定性和可靠性的可靠传输协议。

流水线可靠数据传输协议

虽然rdt3.0协议在实现可靠数据传输方面具备理论上的正确性，但在现代高速网络环境下，其性能表现远不能满足实际需求。究其根本，rdt3.0依然采用了停止等待机制，这种机制极大限制了信道利用率和整体吞吐量，成为其性能瓶颈的核心所在。

为了显著提升协议的吞吐量与信道利用率，实际工程中我们通常引入流水线（Pipelining）机制。采用流水线传输时，发送方无需在每发送完一个数据包后等待其ACK确认，而是可以在发送窗口允许的范围内，连续发出多个数据包。 只有当发送窗口被占满或发生特定异常（如超时、累计确认等）时，发送方才会暂停新数据包的发送，等待部分或全部确认信息返回后再继续推进窗口。

流水线协议的滑动窗口机制

假如我们在排队买咖啡。传统的"停止等待"模式就像是你点完咖啡后必须站在柜台前等待，直到拿到咖啡才能离开。但如果我们采用流水线的方式，你点完咖啡就可以去旁边坐着，同时后面的人可以继续点单，咖啡师也可以同时制作多杯咖啡。

滑动窗口机制就像是咖啡店的智能调度系统。它允许我们在一定范围内同时处理多个订单，既不会让咖啡师忙不过来，也不会让顾客等太久。 在这个系统中，发送方就像是咖啡师，他会维护一个“发送窗口”。这个窗口规定了他可以同时处理多少个订单。比如窗口大小是4，就意味着咖啡师可以同时制作4杯咖啡，而不必等到第一杯完成才开始第二杯。

窗口内的咖啡订单可以同时制作，窗口外的订单则需要等到前面的订单完成后才能开始。同样地，在网络传输中，窗口内的数据包可以在没有收到确认的情况下连续发送，窗口外的数据包必须等待前面的数据包被确认后再发送。

接收方就像是负责收银和给顾客送咖啡的服务员。他也会维护一个"接收窗口"，用来管理那些已经完成但还没有送到顾客手中的咖啡。接收窗口可以接纳和暂时存储那些乱序到达的咖啡，确保最后按照正确的顺序把咖啡送到顾客手中。

这个图表生动地展示了滑动窗口的工作状态。我们可以看到发送方那边有几种不同状态的数据包。那些已经确认的数据包就像已经送到顾客手中的咖啡，咖啡师可以安心处理下一个订单； 而那些正在等待确认的数据包则像正在制作中的咖啡，需要耐心等待顾客的确认信息。

窗口内的可发送数据包就相当于咖啡店里接下来可以制作的订单，这些订单已经准备就绪，只等咖啡师有空闲时开始制作。 窗口外的未发送数据包就像排队等候的顾客，需要等到前面的订单完成后，窗口滑动到它们的位置才能开始处理。

接收方那边也有相应的状态管理。那些已经按照顺序交给上层应用的数据包，就像已经正确送到顾客手中的咖啡；而期望接收的下一个数据包则像咖啡店正在等待的下一个订单。 接收方的缓存区用来暂时存放那些乱序到达的数据包，就像有时候后面的咖啡比前面的先做好，需要先放在保温台上等待。窗口外的不可接收数据包则像暂时无法处理的订单，需要等到接收窗口滑动到合适位置时才能接收。

窗口的大小就像是咖啡店的制作台大小。如果制作台很大（窗口大），咖啡师可以同时制作更多咖啡，效率更高；但如果制作台太小，顾客可能需要等更久。如果网络连接很好，窗口可以设置得大一些；如果网络状况不好，为了避免拥塞，窗口就应该设置得小一些。

合理配置窗口大小真的很关键。它直接影响了网络的吞吐量和资源利用率。窗口太大可能会导致网络拥塞，窗口太小又会浪费网络带宽。在实际的网络传输中，我们需要根据网络状况和应用需求来动态调整窗口大小，这就是TCP协议中著名的“拥塞控制”和“流量控制”机制。

Go-Back-N协议

假设我们在工厂的生产线上负责组装手机。流水线协议就像是让多名工人同时处理不同部件，而不是等着一个人完成所有步骤。Go-Back-N协议正是这样一种聪明的流水线传输机制，它允许发送方在没有收到确认的情况下，连续发送最多N个数据包。 这个N就是我们常说的窗口大小，它决定了发送方可以同时“在路上“的数据包数量。比如窗口大小设为4，就意味着发送方可以连续发送4个数据包，而不必等到第一个的确认回来。这种方式大大提高了网络的利用率，让信道不再空闲。

不过，这种高效的背后也隐藏着一些挑战。发送方需要维护足够大的缓冲区来存储这些正在传输的数据包，同时还要管理好每个数据包的序列号，确保它们能够被正确识别和重传。 当网络出现问题时，Go-Back-N协议的处理方式就像生产线上的质量控制员。如果某个数据包在传输过程中丢失或损坏，发送方一旦检测到这种情况，就会选择回到那个出错的点，从那里开始重新发送所有后续的数据包。

这种整体回退的策略虽然实现起来相对简单，但也会带来一些额外的开销。举个例子，假设发送方已经连续发送了5个数据包，第3个不幸丢失了。那么按照Go-Back-N的规则，发送方不仅要重传第3个，还要把第4和第5个也重新发送一遍，即使这两个数据包实际上已经被接收方正确接收了。

这就是Go-Back-N协议的工作场景。当第2个数据包丢失时，发送方不得不重传从第2个开始的所有数据包。虽然这种方法在实现上比较直接，但确实会造成一些不必要的带宽浪费。

不过，这种简单粗暴的处理方式也有它的优势。Go-Back-N协议不需要接收方维护复杂的缓冲区来处理乱序到达的数据包，这让整个系统的实现复杂度大大降低。在一些对实时性要求不是特别高的应用场景中，比如传统的文件传输，Go-Back-N协议仍然是一个非常实用的选择。

Selective Repeat协议

如果说Go-Back-N协议像是一位严格的老师，一出错就让全班重做，那么Selective Repeat协议就像是一位细心的辅导员，只针对需要帮助的学生进行个别辅导。 这种选择重传机制的核心思想就是精准打击，只对那些真正丢失或损坏的数据包进行重传，而不是像Go-Back-N那样一股脑地重传一大堆数据包。这种精细化的处理方式不仅提高了网络的利用率，还大大减少了不必要的带宽消耗。

让我们来想象一个具体的应用场景。假设我们正在通过网络传输一个大型的电影文件。在传输过程中，第5个数据包不幸丢失了，而第6、7、8个数据包都正常到达。按照Go-Back-N的处理方式，我们需要重传从第5个开始的所有数据包，包括那些已经正确接收的第6、7、8个。

但Selective Repeat协议就不会这么做。它会聪明地识别出只有第5个数据包真正丢失了，于是只重传这一个数据包，而让接收方继续处理其他已经到达的数据包。这种方式不仅节省了带宽，还能让整个传输过程更加高效。 为了实现这种精细化的错误恢复，Selective Repeat协议对接收方提出了更高的要求。它需要配备足够大的缓冲区来暂时存储那些失序到达的数据包。比如说，发送方按照0、1、2、3、4的顺序发送数据包，但由于网络的复杂性，接收方可能先收到1、3、4，然后才是0和2。

在这种情况下，接收方不能简单地丢弃这些失序的数据包，而是要把它们先存放在缓冲区中，等待缺失的数据包到达后再一起按顺序交给上层应用。这种缓冲管理机制需要接收方能够精确地识别每个数据包的序列号，并维护一个清晰的接收窗口来跟踪哪些数据包已经收到，哪些还在等待。

从这个时序图中我们可以看到，Selective Repeat协议的工作流程要复杂得多。接收方不仅要能够处理乱序到达的数据包，还要对每个数据包单独发送确认信息。这种精细化的处理虽然增加了实现的复杂度，但也带来了显著的性能提升。

特别是在一些网络环境比较恶劣的场景，比如移动通信网络或者卫星通信，选择重传协议的优势就更加明显。在这些环境中，数据包丢失是一种常态，传统的Go-Back-N协议可能会因为频繁的重传而严重影响传输效率，而选择重传协议则能够更好地适应这种挑战。

当然，这种高效的背后也需要付出一定的代价。Selective Repeat协议要求接收方具备更强的处理能力和更大的存储空间，同时发送方也需要维护更复杂的重传队列。不过，在现代计算机硬件能力不断提升的今天，这些额外的开销已经不再是不可逾越的障碍。

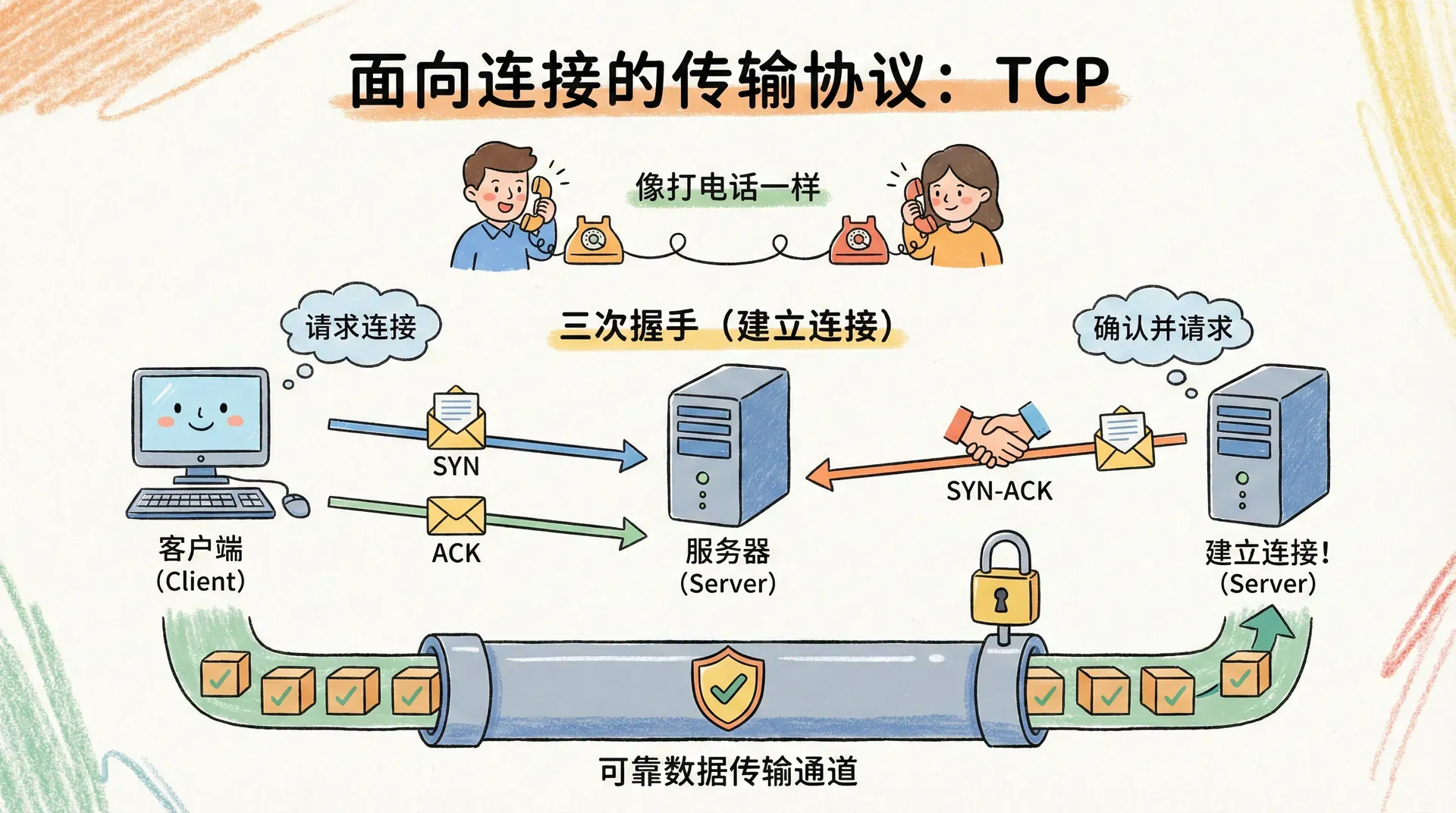

面向连接的传输协议：TCP

在系统性理解了可靠数据传输的基本原理之后，我们将正式进入TCP（Transmission Control Protocol，传输控制协议）的专业领域。TCP是互联网中最核心、最广泛应用的传输层协议，其本质是一种面向连接、提供可靠数据传输服务的协议。 与电话通信建立通话线路的过程类似，TCP要求通信双方在数据传输前必须先完成连接的建立，确保双方具备数据交互的能力，这一过程在网络通信中被称为“三次握手”。

TCP的可靠性并非仅靠简单的数据发送实现，而是依赖于一整套严密的机制。这些机制包括但不限于：数据包的序列号与确认号、超时重传、累计确认、流量控制、拥塞控制以及校验和等。 通过这些机制，TCP能够有效检测并纠正数据在传输过程中可能出现的丢失、重复、乱序等问题，确保数据能够有序、完整且无差错地到达接收端。

在标准化方面，TCP协议的技术细节被严格定义在一系列RFC（Request for Comments）文档中，主要包括RFC 793（基础规范）、RFC 1122（主机要求）、RFC 2018（选择性确认）、RFC 5681（拥塞控制）以及RFC 7323（高性能扩展）等。 这些文档为全球范围内的TCP实现提供了统一的技术标准，保障了不同厂商和平台之间的互操作性与兼容性。

TCP连接的核心概念

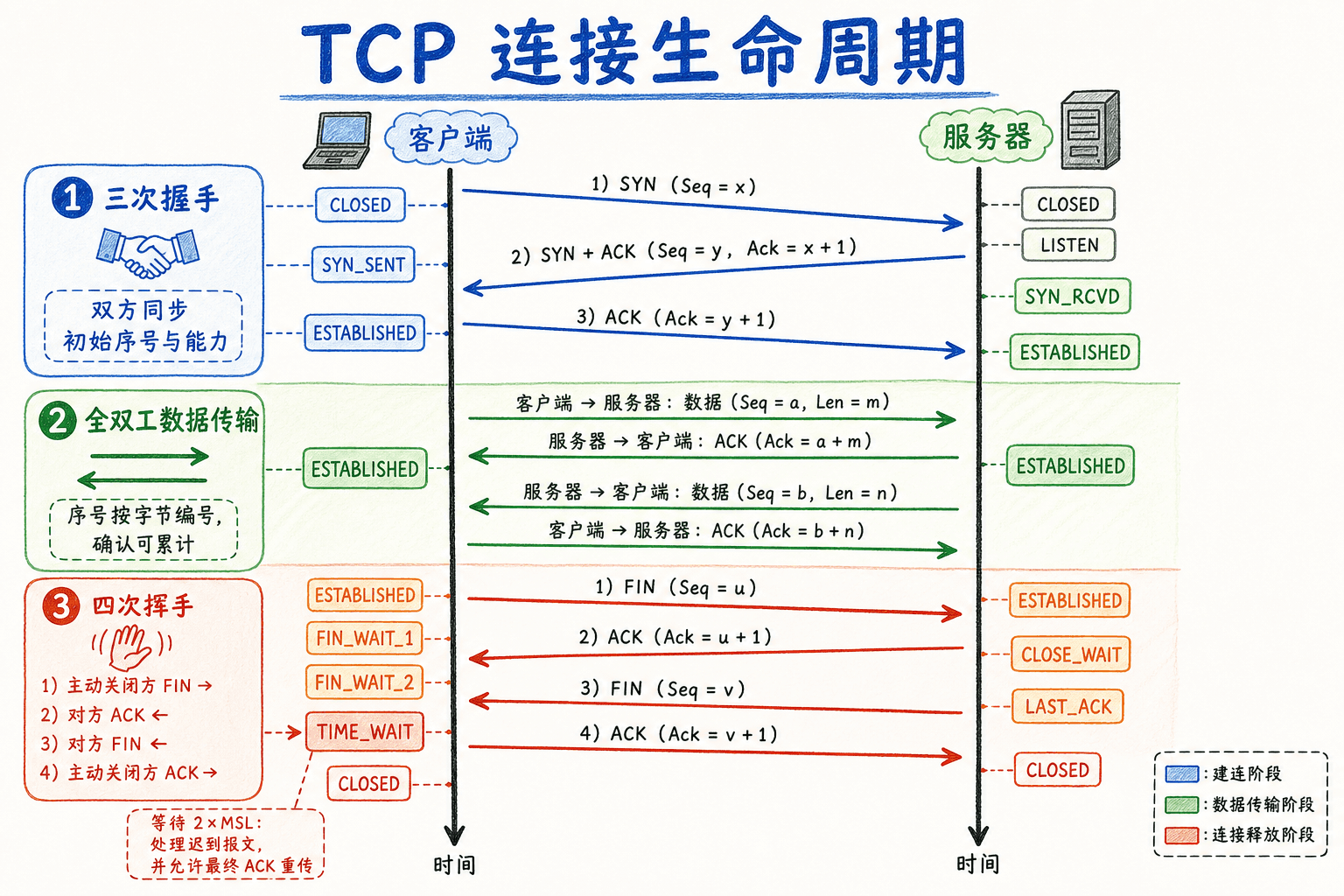

TCP协议是一种典型的面向连接（connection-oriented）传输层协议。在两个应用进程之间进行数据交换之前，必须先通过“三次握手”建立一条可靠的逻辑连接。 这个握手过程不仅协商了数据传输的相关参数，还初始化了诸如序列号、窗口大小、缓冲区状态等一系列关键的TCP状态变量。

需要特别指出的是，TCP的“连接”并非物理层或链路层意义上的端到端电路（如TDM或FDM），而是一种纯粹的软件层面的逻辑连接。连接的所有状态信息仅由通信双方各自的TCP模块维护，网络中的中间设备（如路由器、二层交换机等）并不感知、更不存储任何TCP连接状态。 对于这些中间节点而言，TCP连接只是普通的数据报文转发对象，它们无需关心连接的建立、维护或终止。

这种架构设计极大地简化了网络核心的复杂度，使得路由器等设备能够专注于高效转发数据包，而无需为每一条TCP连接分配资源或维护状态表。 与此同时，TCP协议为应用层提供了全双工（full-duplex）通信能力，也就是说，连接建立后，数据可以在两个方向上同时独立传输。 值得注意的是，TCP连接始终是点对点（point-to-point）的，即每条连接只涉及一个发送端和一个接收端。TCP并不支持多播（multicast）或广播（broadcast），每次数据传输都严格限定在两个端点之间。

在实际应用中，TCP连接的建立过程通常由主动发起方（客户端）和被动响应方（服务器）协作完成。客户端进程首先向本地传输层发出建立连接的请求，随后由TCP协议栈负责与远端服务器的TCP模块协商连接参数，完成三次握手，正式建立起可靠的传输通道。 就像我们之前动手实践过的，在Python程序中，我们可以通过以下方式来建立这种连接：

|
clientSocket.connect((serverName, serverPort))

这里的serverName是服务器的名字，而serverPort则标识了服务器上的特定进程。客户端的TCP模块收到这个请求后，就会开始与服务器端的TCP建立连接。 在后面我们会详细讨论连接建立的过程，但现在你只需要知道这个过程包含三个步骤：客户端首先发送一个特殊的TCP段，服务器响应第二个特殊TCP段，最后客户端再发送第三个特殊段。 前两个段不携带有效载荷，也就是说不包含应用层数据，而第三个段则可能包含有效载荷。由于在这两个主机之间发送了三个段，这个连接建立过程通常被称为三次握手。

TCP段结构

在简单了解了TCP连接的基本概念后，让我们来仔细研究TCP段的结构。TCP段由头部字段和数据字段两部分组成。数据字段包含了一块应用层数据。 正如我们之前提到的，最大段大小（MSS）限制了段数据字段的最大长度。当TCP发送一个大文件时，比如网页中的图片，它通常会将文件分割成MSS大小的块（除了最后一个块，它通常会小于MSS）。

但是，交互式应用程序往往传输小于MSS的数据块。比如在使用Telnet或SSH这样的远程登录应用时，TCP段中的数据字段通常只有一个字节。由于TCP头部通常是20字节（比UDP头部多12字节），Telnet和SSH发送的段可能只有21字节长。 现在让我们通过一个图来直观地了解TCP段的结构：

从上面的图表中我们可以看到，TCP段的头部包含了许多重要的字段。与UDP一样，TCP头部也包含源端口号和目的端口号，这些端口号用于在应用层进程之间进行多路复用和多路分解。同样，TCP头部也包含校验和字段，用于检测传输过程中的错误。

除了这些共同的字段外，TCP段头部还包含以下特殊字段： 32位序列号字段和32位确认号字段：这两个字段是TCP实现可靠数据传输服务的核心。我们在后面会讨论它们的工作机制。序列号标识了发送数据流中每个字节的位置，而确认号则告诉发送方接收方期望接收的下一个字节。

16位接收窗口字段：这个字段用于流量控制，它告诉发送方接收方愿意接受多少字节的数据。通过这个字段，TCP可以防止发送方发送过多的数据而导致接收方的缓冲区溢出。

4位头部长度字段：这个字段指定了TCP头部的长度，以32位字为单位。由于TCP头部包含可选的选项字段，所以头部长度是可变的。通常情况下，如果没有使用选项字段，TCP头部的长度就是标准的20字节。

可选的、可变长度的选项字段：这个字段允许发送方和接收方协商一些额外的参数，比如最大段大小（MSS）或者在高速网络中使用窗口缩放因子。还定义了时间戳选项，用于精确测量往返时间。更多细节请参考RFC 854和RFC 1323。

6位的标志字段：这个字段包含了6个重要的控制位，每个位都有特定的含义：

虽然TCP头部中有这么多字段，但在实际应用中，PSH、URG和紧急数据指针字段很少使用。不过为了完整性，我们还是提到了它们。

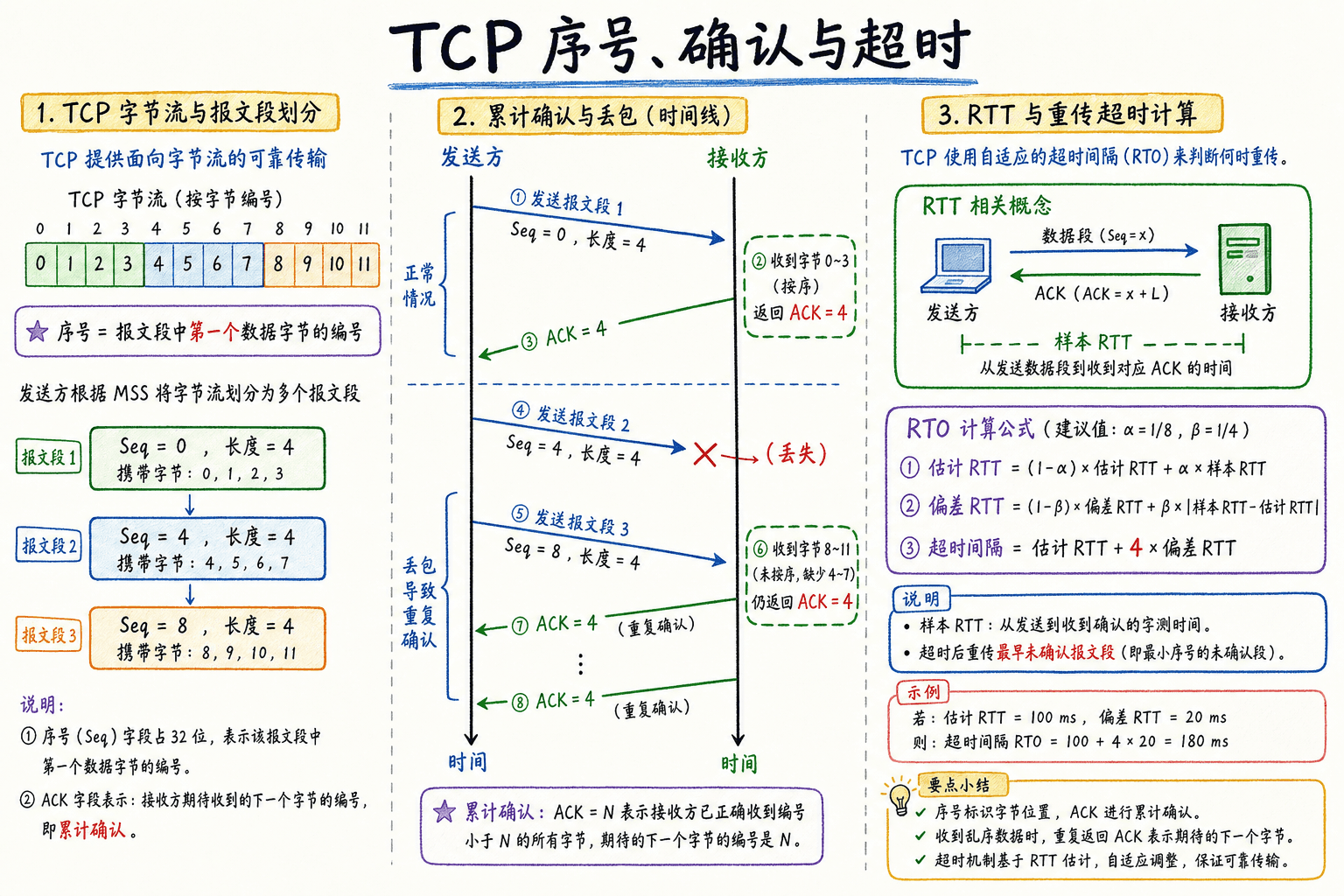

序列号和确认号机制

在TCP段的头部，最核心的两个字段分别是32位的序列号（Sequence Number）和32位的确认号（Acknowledgment Number）。这两个字段共同构成了TCP可靠传输机制的基础。为了深入理解它们的作用，我们需要先明确TCP在这些字段中承载的信息。 TCP协议将待传输的数据视为一个有序且无结构的字节流。序列号的设计正是基于这一理念：它标识的是字节流中的字节位置，而不是某个数据段的编号。每个TCP段的序列号字段，记录的是该段所携带数据的第一个字节在整个字节流中的编号。

举个更具工程化的例子：假设主机A需要通过TCP向主机B传输一个大小为500,000字节的文件，最大报文段长度（MSS）为1,000字节，且字节流的起始编号为0。 TCP会将该文件拆分为500个段，第一个段的序列号为0，第二个为1000，第三个为2000，依此类推。每个段的序列号都精确对应其数据在整体字节流中的起始位置。

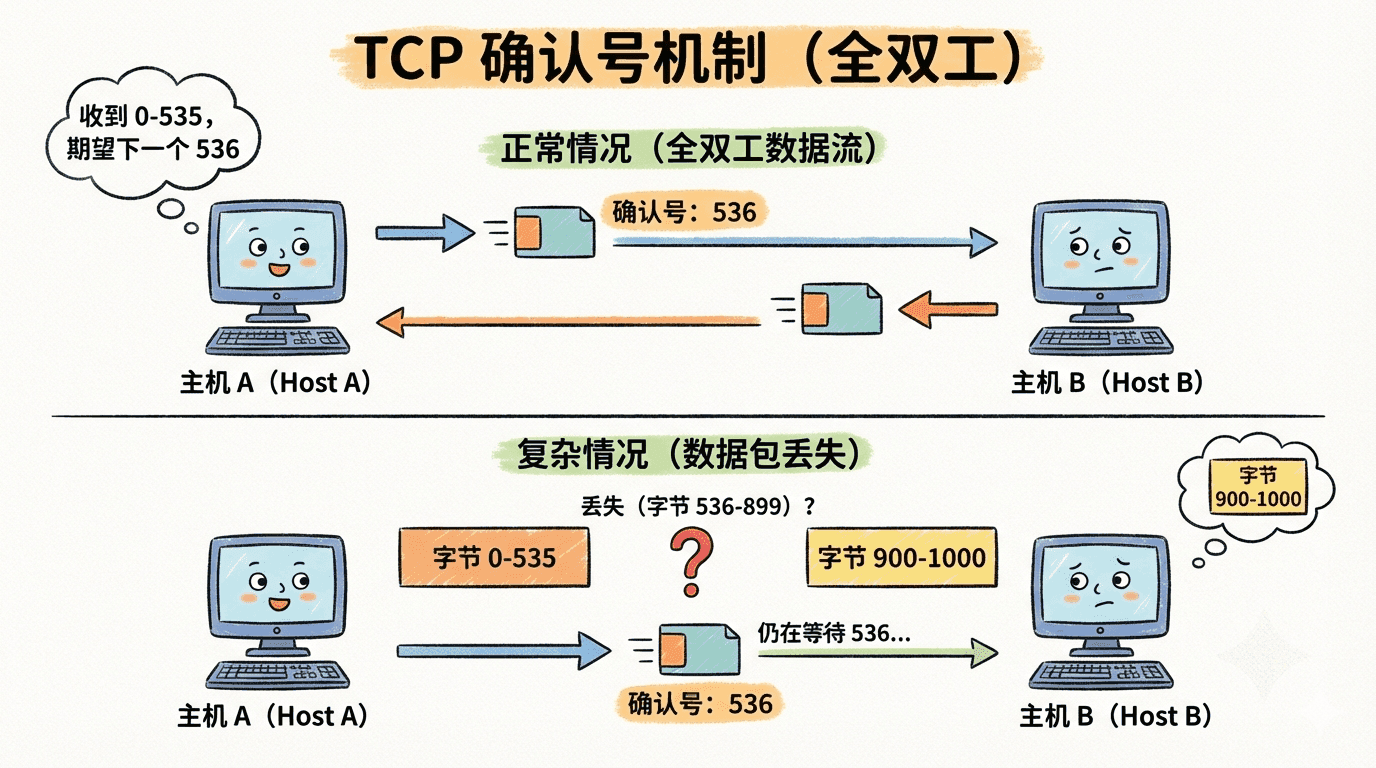

接下来我们来看确认号的机制。TCP是全双工协议，意味着数据可以在两个方向上同时流动。因此，主机A向主机B发送数据的同时，主机B也可能向主机A发送数据。每个从B到A的TCP段都带有自己的序列号，而A在其发送给B的段中填写的确认号，表示A期望从B接收的下一个字节的序列号。

假设主机A已经从主机B顺利接收了字节0到535，准备向B发送一个新的段。此时，A在段的确认号字段中填写536，表示它希望接收B发来的第536号字节及其后续数据。

如果情况更复杂一些，比如A已经收到B的第一个段（字节0到535）和第三个段（字节900到1000），但第二个段（字节536到899）尚未到达。 此时，A依然在等待字节536，因此它发送给B的下一个段的确认号依然是536。只有当缺失的数据段到达后，确认号才会向前推进。

这里引出了一个工程实现上的细节：当TCP接收方收到乱序的数据段时，应该如何处理？实际上，TCP标准（RFC）并未强制规定具体策略，留给实现者自行决定。 常见做法有两种：一种是直接丢弃乱序段，简化实现但降低带宽利用率；另一种是缓存乱序字节，等待缺失部分到达后再交付应用层。后者在现代操作系统和网络设备中被广泛采用，因为它能显著提升网络资源利用效率。

TCP采用累积确认机制，即接收方只确认最后一个连续接收到的字节编号。当出现乱序段时，接收方会重复确认最后一个连续字节，而不会发送否定确认。这种设计简洁高效，降低了协议复杂度。

最后需要强调的是，TCP连接的初始序列号并非固定为0，而是由通信双方各自随机选取。这一机制的目的是防止网络中遗留的旧数据段被误认为是新连接的数据，从而提升协议的安全性和稳定性。

Telnet案例

Telnet协议是一种经典的应用层远程登录协议，其技术规范由RFC 854详细定义。Telnet基于TCP协议实现，能够在任意两台主机之间建立交互式会话。与我们前面介绍的批量数据传输应用不同，Telnet强调实时性和交互性，非常适合用来剖析TCP的序列号（Sequence Number）与确认号（Acknowledgment Number）等核心机制。 在实际应用中，Telnet由于明文传输数据（包括口令），安全性较差，现已被SSH等加密协议广泛取代。但从协议分析和教学角度，Telnet依然是理解TCP可靠传输机制的绝佳案例。

我们以主机A（客户端）和主机B（服务器）之间的Telnet会话为例，深入分析TCP段的交互过程。假设主机A发起连接，主机B作为服务端响应。 用户在客户端每输入一个字符，该字符就会被立即封装进TCP段发送到服务器端，服务器收到后会将该字符回显（echo）回来，确保用户看到的内容已经被远端主机接收和处理。 也就是说，每个字符都要在网络中经历两次传输：一次从客户端到服务器，一次从服务器回显到客户端。

假设用户在客户端输入了字符‘C’，我们来详细追踪TCP段的传递过程。设定客户端和服务器的初始序列号分别为42和79。

在连接建立但尚未传输数据时，客户端处于等待接收字节79的状态，服务器则等待字节42。下面我们分步分析三次TCP段的交互：

首先，客户端发送第一个TCP段到服务器，数据字段仅包含ASCII码‘C’（1字节），序列号为42，确认号为79（表示客户端期望接收服务器的下一个字节）。此时，客户端尚未收到服务器的数据。

接着，服务器收到该段后，立即回送一个TCP段给客户端。这个段有两个作用：一是通过确认号43告知客户端“我已经成功收到你发来的字节42，现在等待43及以后的数据”； 二是将‘C’字符回显给客户端。该段的序列号为79（服务器到客户端方向的初始序列号），数据字段同样为‘C’。这种在数据段中“顺便”携带确认信息的做法，称为“捎带确认”（piggybacking）。

最后，客户端收到服务器的回显后，会再发送一个仅用于确认的TCP段给服务器。该段数据字段为空（即没有新数据），但确认号为80，表示客户端已经收到服务器发来的字节79，现在等待80及以后的数据。虽然该段没有数据，但TCP协议要求每个段都必须有序列号，因此此段依然会携带一个序列号。

通过上述Telnet交互过程，我们可以清晰地看到TCP序列号和确认号的协同工作方式，为数据的可靠、顺序传输提供了保障。

这个Telnet案例很好地展示了TCP序列号和确认号的工作机制。通过这种精心设计的编号系统，TCP能够确保数据的可靠传输，即使在网络条件不稳定的情况下也能正常工作。

往返时间估计和超时处理机制

TCP协议与我们之前探讨过的rdt协议类似，同样采用超时与重传机制以实现对丢失报文段的恢复。尽管该机制的基本思想较为直观，但在TCP的实际工程实现中，超时与重传的管理涉及诸多细致且复杂的问题。其中，超时时间间隔（Timeout Interval）的合理设定尤为关键。

理论上，超时时间应当大于连接的往返时延（RTT，Round-Trip Time），即数据段从发送方发出到接收到对方确认所经历的总时长。若超时时间设置过短，极易引发不必要的重传，造成网络资源浪费；反之，若超时时间过长，则在报文段丢失时，恢复过程将变得迟缓，影响整体传输效率。 那么，超时时间究竟应比RTT大多少？如何在连接初期准确估算RTT？是否需要为每个尚未确认的报文段分别分配独立的定时器？这些问题在TCP协议的设计与实现中都极具挑战性。

我们将以Jacobson于1988年提出的TCP超时管理方法为基础，并结合IETF当前的标准建议[RFC 6298]，系统阐述TCP中RTT估算与超时控制的原理与实践。 需要指出的是，RTT的准确估计直接影响TCP的性能表现。若超时时间设置不当，既可能导致频繁的无谓重传，浪费带宽资源，也可能在丢包时延迟重传，降低整体吞吐率。 因此，科学合理地估算RTT并动态调整超时时间，是TCP高效可靠传输的核心技术之一。

TCP如何估算往返时间

我们在网络通信中，经常会遇到一个问题：到底数据从A主机发出去，到B主机收到并回个“我收到了”的确认，这一来一回到底要花多少时间？这个时间，我们就叫它“往返时延”（RTT, Round-Trip Time）。 TCP协议为了保证数据可靠传输，必须对这个RTT有个靠谱的估算，否则定时器乱设，网络就会“不是瞎等就是乱重发”，效率大打折扣。

我们在网上点外卖下单后，平台会显示“预计30分钟送达”。这个“预计时间”其实就是平台根据以往经验、当前路况、天气等因素，动态算出来的。TCP估算RTT的思路也很像：每次发一个数据包（比如你下单），等对方回个确认（比如骑手送达），记录下这次实际花了多久（SampleRTT），然后用历史经验和新数据加权平均，得到一个更靠谱的“预计时间”（EstimatedRTT）。

TCP不会对每一个数据包都测RTT，而是每次只挑一个“还没被确认”的包来测。这样做的好处是避免了重传包带来的干扰（比如外卖员迷路了，平台重新派单，这种情况就不计入统计）。只有第一次发出去、没被重传的包，才会被用来测RTT。 每次有了新的SampleRTT，TCP会用下面这个公式来更新自己的“预计时间”：

其中，$\alpha$ 通常取 $0.125$（也就是 $1/8$）。这意味着，最新的测量值占 $12.5\%$ 的权重，历史经验占 $87.5\%$。这样既能跟上网络的最新变化，又不会被偶尔的异常值带偏。 举个例子，假如上次的EstimatedRTT是200ms，这次SampleRTT测到220ms，那么新的EstimatedRTT就是：

虽然这次测得比以前高，但整体“预计时间”只微微上调了一点点。 有时候，外卖送达时间波动很大（比如下雨天、堵车），这时我们就不能只看平均值，还要关注“波动有多大”。TCP用DevRTT来衡量RTT的波动程度，计算公式如下：

其中，$\beta$ 通常取 $0.25$。如果最近几次SampleRTT和EstimatedRTT差别很大，DevRTT就会变大，反之则变小。

有了EstimatedRTT和DevRTT，TCP就能更科学地设置“超时时间”了。超时时间（TimeoutInterval）不能比预计时间短，否则容易误判丢包，导致不必要的重传；也不能太长，否则丢包时恢复太慢。TCP的做法是：

这样，如果网络波动大，超时时间就自动拉长；如果网络很稳定，超时时间就会收紧，提高效率。

一开始，TCP会把TimeoutInterval设为1秒。每当发生超时，TimeoutInterval会加倍，防止网络拥堵时“火上浇油”。一旦收到新的确认，重新估算RTT后，TimeoutInterval又会回归到上述公式的动态计算结果。

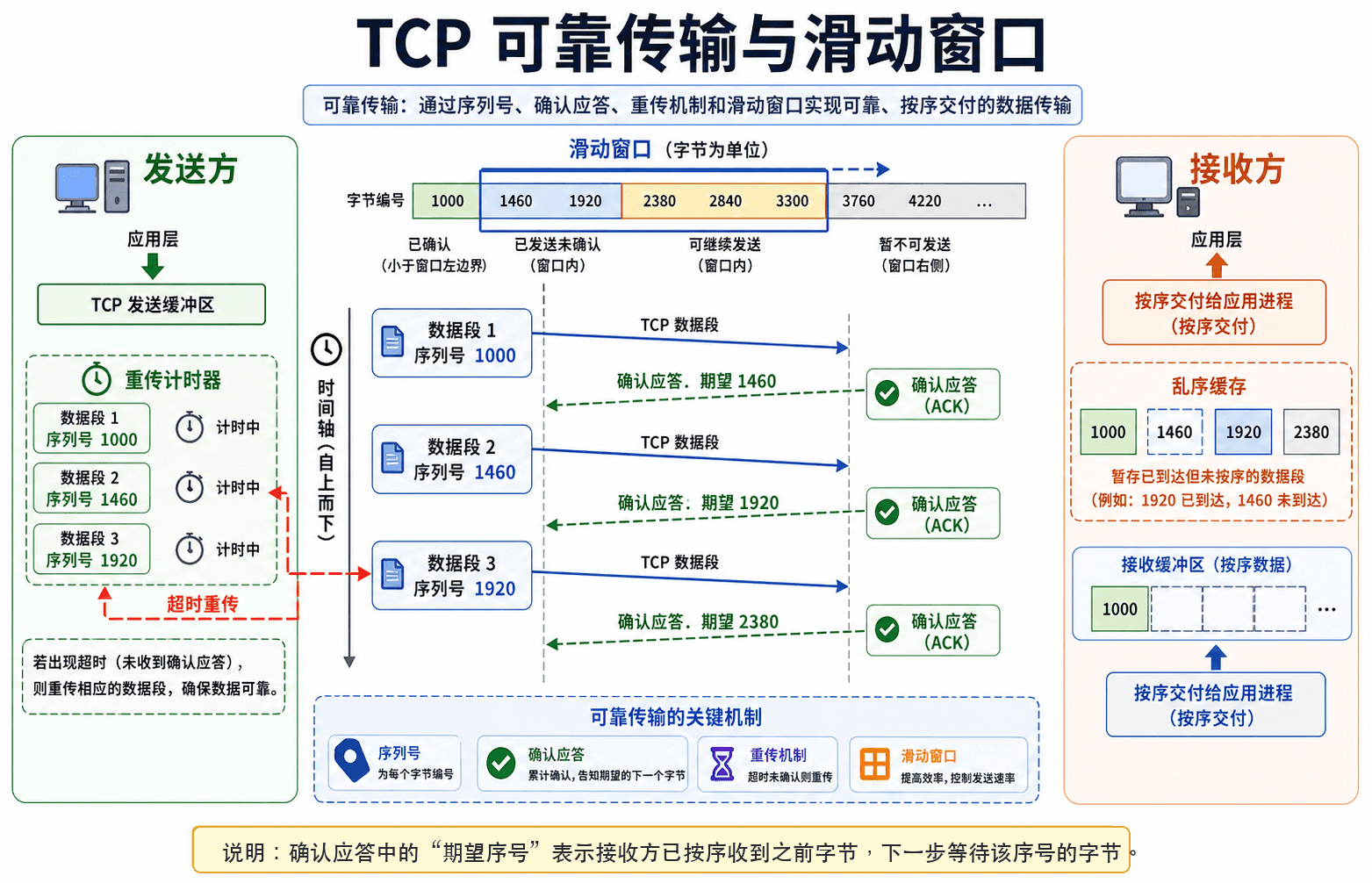

TCP的可靠数据传输机制

让我们从专业的角度重新审视TCP的可靠数据传输机制。由于互联网的网络层（即IP层）仅提供一种“尽力而为”的不可靠服务。IP协议既不保证数据报一定能够送达目的地，也不保证数据报的顺序和完整性。 在实际传输过程中，数据报可能因为路由器缓冲区溢出而被丢弃，可能出现乱序到达，甚至在物理传输过程中出现比特翻转（例如0变1或1变0）导致数据损坏。

由于传输层的TCP段正是依托于IP数据报进行传递，因此它同样面临上述所有潜在风险。为了解决这些问题，TCP在IP的不可靠服务之上，构建了一套端到端的可靠数据传输机制。 TCP能够确保应用进程从接收缓冲区读取到的数据流是完整、无损、无重复且严格有序的，也就是说，接收方看到的字节流与发送方发出的字节流完全一致。

TCP实现可靠传输，依赖于一系列关键技术，包括错误检测、数据重传、累积确认、定时器管理以及序列号和确认号的设计等。 我们在前面已经详细介绍了这些基础原理。理论上，最直接的做法是为每一个已发送但尚未被确认的TCP段分配一个独立的定时器，这样可以精确地管理每个段的重传时机。 然而，这种方式在实际工程实现中会带来较高的系统开销。基于此，IETF在[RFC 6298]中推荐TCP仅使用一个全局重传定时器，无论当前有多少未确认的段，这也是现代TCP协议的主流实现方式。

接下来，我们将分两个层次逐步剖析TCP的可靠数据传输机制。首先，我们会介绍一个高度简化的TCP发送方模型，该模型仅依赖超时机制来处理丢包问题。 随后，我们会进一步补充更完整的逻辑，引入重复确认等机制以提升效率。

简化的TCP发送方逻辑

上图呈现了一个高度简化的TCP发送方描述。我们看到发送方有三个主要事件与数据传输和重传相关：从应用程序上方接收数据；定时器超时；以及ACK接收。 以下是TCP发送方的伪代码实现：

|
/* 假设发送方不受TCP流量或拥塞控制的约束，上层数据小于MSS大小，且数据传输仅在一个方向上 */
NextSeqNum = InitialSeqNumber
SendBase = InitialSeqNumber
loop (forever) {
    switch(event)
    event: 从应用程序上方接收数据
        创建带有序列号NextSeqNum的TCP段
        if (定时器当前未运行)
            启动定时器
        将段传递给IP
        NextSeqNum = NextSeqNum + length(data)
        break;
    event: 定时器超时
        重传具有最小序列号的尚未确认段
        启动定时器
        break;
    event: 收到ACK，ACK字段值为y

这个简化版的TCP发送方逻辑，实际上高度概括了TCP在数据可靠传输过程中的核心控制机制。我们可以将其拆解为三个关键事件，分别对应数据的发送、超时重传以及确认处理。

首先，发送方在接收到来自上层应用的数据时，会将数据封装成TCP段，并为每个段分配唯一的序列号。这个序列号严格对应该段中第一个字节在整个数据流中的位置。 随后，TCP将该段交由IP层负责转发。如果此时没有其他未被确认的段在等待超时检测，TCP会立即启动重传定时器。这个定时器的超时时间（TimeoutInterval）并不是固定值，而是基于前面章节介绍的RTT估算（EstimatedRTT）和偏差（DevRTT）动态调整，确保既能及时发现丢包，又不会因网络波动频繁误判。

其次，定时器一旦超时，说明最早发送但尚未被确认的段可能已经丢失。此时，TCP会立即重传该段，并重新启动定时器，继续监控后续的确认情况。这种机制保证了即使在复杂的网络环境下，数据也不会因偶发丢包而永久丢失。

第三个重要事件是接收到来自对端的确认（ACK）。每当收到ACK时，TCP会将其携带的确认号与当前的SendBase变量进行比较。SendBase代表着最早未被确认的字节序号。 由于TCP采用累积确认机制，ACK中的确认号y意味着接收方已经成功收到所有序号小于y的字节。如果y大于SendBase，说明有新的数据被确认，发送方就会相应地推进SendBase，并在仍有未确认段的情况下重启定时器，继续保障后续数据的可靠传输。

通过上述三个事件的协同配合，TCP能够在不可靠的IP网络之上，实现端到端的可靠、有序、无重复的数据传输。这一机制也是TCP区别于UDP等无连接协议的根本所在。

超时间隔加倍

在实际的TCP协议实现中，工程师们对基本的超时重传机制进行了优化。我们首先来看一个关键的改进：每当定时器超时，TCP不仅重传最早未被确认的数据段，还会将下一个超时间隔调整为上一次的两倍，也就是所谓的“指数退避”策略。 采用这种做法的根本原因在于，超时事件往往意味着网络中出现了拥塞。如果发送方不加节制地频繁重传，反而会加剧网络负载，导致更多的数据包丢失。通过逐步延长重传间隔，TCP能够有效地缓解网络压力，表现出对网络环境的“礼貌”，避免无谓的重传风暴。

需要注意的是，TCP每次重传时，新的超时时间（TimeoutInterval）并不是简单地固定不变，而是基于前一次的超时时间成倍增长。例如，假设某个未确认段的初始超时时间为0.75秒，第一次超时后重传并将超时时间设为1.5秒；如果再次超时，则调整为3.0秒。这样，重传间隔会呈指数级递增，直到收到确认或发生其他事件。

不过，这种加倍的超时时间只在连续重传的情况下生效。一旦因为收到新的应用层数据或收到ACK而重新启动定时器，TimeoutInterval会重新根据最新的往返时延估算（EstimatedRTT）和偏差（DevRTT）动态计算，而不是继续使用加倍后的值。

这种指数退避机制，为TCP提供了一种基础的拥塞控制能力。毕竟，定时器超时往往是由于网络中某些路由器队列过载，导致数据包被丢弃或排队延迟过长。如果发送方不加节制地重传，只会让拥塞雪上加霜。通过逐步延长重传间隔，TCP能够在拥塞期间主动"收敛"，减少对网络的冲击。

这种指数退避策略确保了在网络拥塞时，TCP能够逐渐减少重传频率，给网络恢复的时间，同时也防止了重传风暴的发生。

快速重传

在基于超时机制进行重传时，存在一个显著的问题：超时时间往往较长，这会导致数据包丢失后，发送方不得不等待较长时间才能重新发送，从而显著增加了端到端的时延。 为了解决这一问题，TCP协议引入了“快速重传”机制，使得发送方能够在超时之前，通过检测重复确认（Duplicate ACK）来更早地发现丢包现象。

所谓重复ACK，是指接收方对已经收到并确认过的数据段再次发送确认报文。要深入理解发送方对重复ACK的处理逻辑，我们需要先分析接收方为何会产生重复ACK。 当TCP接收方收到一个高于期望序列号的乱序数据段时，说明数据流中出现了“间隙”，即有数据段丢失或乱序。由于TCP协议没有设计否定确认（NAK），接收方无法直接告知发送方“我缺了哪个段”，只能不断地对最后一个按序收到的字节发送ACK，形成重复ACK。

在实际网络环境中，发送方往往会连续发送多个数据段。如果某个段在传输过程中丢失，接收方就会对后续所有乱序到达的数据段持续发送相同的ACK。 这样，发送方就会收到一连串内容相同的重复ACK。当发送方连续收到三个针对同一数据的重复ACK时，便可以合理推断紧接着已被确认的段发生了丢失。此时，发送方无需等待超时，立即触发快速重传机制，对丢失的数据段进行重发。 这一策略极大地缩短了丢包恢复的时间，提高了TCP的传输效率和网络资源利用率。

需要注意的是，TCP协议之所以选择“三个重复ACK”作为快速重传的触发条件，而不是一个或两个，是为了在网络出现乱序时减少误判，避免不必要的重传。这一设计细节体现了TCP协议在可靠性与效率之间的权衡与成熟。

|
// 事件：收到ACK，ACK字段的值为y
if (y > sendBase) {
    // 如果收到的ACK确认了新的数据
    sendBase = y; // 更新已确认的基序号
    if (存在尚未被确认的数据段) {
        // 如果还有未被确认的数据，重新启动定时器
        启动定时器();
    }
} else {
    // 否则，这是一个重复ACK（说明有数据段丢失或乱序）
    重复ACK计数器[y] += 1; // 针对y的重复ACK计数加一
    if (重复ACK计数器[y] == 3) {
        // 如果连续收到3个相同的重复ACK，触发快速重传
        重新发送序号为y的数据段();
    }
}

下表显示了TCP接收方的ACK生成推荐策略：

下图展示了快速重传的工作原理，其中第二个段丢失，然后在定时器到期之前被重传。

我们关于TCP可靠数据传输的探讨到这里就告一段落了。接下来，我们将一起走进TCP的另一个核心功能——流量控制，看看它是如何帮助我们在网络中“有条不紊”地传递数据的。

TCP流量控制机制

让我们来深入聊聊TCP的流量控制机制。想象一下，TCP连接的每一端都会为这条连接专门划出一块接收缓冲区。每当有数据按顺序、无差错地抵达时，TCP就会把这些字节安稳地放进缓冲区里。可应用程序什么时候来取这些数据呢？ 其实完全看它心情——有时候它正忙着别的事，数据到了也不急着处理，甚至可能过了好一阵子才来“翻牌”。

如果应用程序取数据的速度慢，而发送方又“热情”过头，数据一股脑地涌过来，接收缓冲区很快就会被塞满。这种情况下，TCP就必须出手，帮我们把节奏控制住，别让发送方把接收方“撑爆”了。

这就是流量控制的意义所在。它的本质，其实就是让发送方的发送速度和接收方应用程序的读取速度尽量匹配。我们之前也提到过，TCP还会因为网络拥塞而主动降速，这叫拥塞控制。虽然流量控制和拥塞控制看起来都像是在“踩刹车”， 但两者的出发点完全不同：流量控制是为了照顾接收方的“胃口”，拥塞控制则是为了不让网络“堵车”。

为了让思路更清晰，我们先假设TCP接收方遇到乱序的数据段时会直接丢弃。 TCP的流量控制，核心在于一个叫“接收窗口”（receive window，简称rwnd）的变量。这个窗口就像一把尺子，告诉发送方：我这边还有多少空位，你可以放心发多少。因为TCP是全双工的，所以每一端都要单独维护自己的接收窗口。

我们用一个实际的文件传输场景来举例。假设主机A要通过TCP给主机B发一个大文件。主机B会为这条连接分配一个接收缓冲区，记作RcvBuffer。B上的应用程序会不定时地从缓冲区里取数据。我们定义两个变量：

• LastByteRead：B的应用程序已经从缓冲区读走的最后一个字节编号
• LastByteRcvd：已经到达并被放进B缓冲区的最后一个字节编号

因为TCP绝不允许缓冲区溢出，所以我们必须保证：

接收窗口rwnd的计算方式就是：

也就是说，rwnd反映了当前缓冲区里还剩多少空位。这个数值会随着应用程序读取和新数据到达不断变化。 主机B会把当前的rwnd值写进每个发给A的TCP段的窗口字段里，告诉A：“我这边还能接收这么多字节。”一开始，rwnd等于RcvBuffer的大小。B要做到这一点，就得时刻跟踪上面那几个变量。

主机A这边，也有两个变量要盯着：LastByteSent（A已经发出的最后一个字节编号）和LastByteAcked（A收到确认的最后一个字节编号）。两者的差值，就是A已经发出但还没被确认的数据量。A必须保证这个未确认数据量不能超过B通告的rwnd，否则就有溢出的风险。所以A始终要满足：

这里还有个小细节值得注意。假如B的缓冲区被塞满，rwnd变成0，B就会在发给A的段里通告rwnd=0。假设B此时没有数据要发给A，也没有ACK要回。问题来了：A怎么知道B的缓冲区什么时候又有空位了呢？

因为TCP只有在有数据或有确认要发时才会发段，如果B一直没动静，A就会一直被“卡住”，无法继续发送。为了解决这个问题，TCP协议规定：当接收窗口为0时，发送方A要定期发送一个只带1字节数据的“探测段”。 B收到后会回ACK，并在ACK里通告最新的rwnd。这样一来，只要B的缓冲区有了空位，A就能及时获知，恢复数据传输。

值得一提的是，我们的讨论假设TCP接收方丢弃乱序段。但在实践中，大多数TCP实现会缓冲正确接收但乱序的段。这可以提高TCP的性能。

TCP连接管理

最后我们要深入聊聊TCP连接的建立与拆除，这其实是网络通信中极为关键的环节。别看它表面上只是“握个手、说再见”，但背后涉及的机制直接影响到我们上网时的响应速度和安全性。比如，连接建立阶段的延迟会让网页加载慢半拍，而像SYN洪水这样的攻击，就是专门钻TCP连接管理的空子。

我们先聚焦在连接的建立过程。设想一下，A主机上的某个进程（我们叫它客户端）想和B主机上的另一个进程（服务器）搭上线。客户端的应用程序会先告诉本地的TCP模块：“我要和B主机的某个端口建立连接。”接下来，客户端的TCP就会和服务器的TCP协商，正式发起连接。 整个建立过程分为三个步骤，也就是著名的“三次握手”。每一步都像是两个人见面时的寒暄，既要确认身份，也要确保双方都准备好了。

我们需要特别关注第二步：当服务器收到客户端的SYN请求后，会提前为这个连接分配好缓冲区和相关资源，但此时连接其实还没有真正建立成功。也就是说，服务器已经“备好座位”，却还没等到客人正式入座。 这种“资源先到位，连接未完成”的状态，正好被SYN洪水攻击钻了空子。攻击者会伪造大量SYN请求，让服务器不断分配资源，但后续的握手却迟迟不完成，导致服务器的资源被耗尽，正常用户反而无法建立新连接。这也是为什么三次握手的第二步在安全上如此关键。

天下没有不散的宴席，TCP连接也是如此。参与TCP连接的两个进程中的任何一个都可以结束连接。当连接结束时，“资源”（即缓冲区和变量）将在两个主机中被释放。

在TCP连接终止阶段，通常由客户端主动发起关闭请求。客户端应用程序向本地TCP协议栈发出关闭指令后，TCP会构造并发送一个带有FIN（Finish）标志位的TCP段至服务器端。 此FIN段表明客户端已无更多数据需要发送，意图优雅地终止会话。服务器收到该FIN段后，立即返回一个ACK（确认）段，确认已收到客户端的终止请求。 随后，服务器自身也会在适当时机发送一个带有FIN标志位的TCP段，表示服务器端的数据传输也已完成。 客户端收到服务器的FIN段后，再次发送ACK段作为最终确认。至此，双方的TCP连接资源才会被彻底释放，整个连接正式关闭。

我们要特别注意，TCP连接的关闭过程比建立连接要多一步，总共需要四个数据段来完成，也就是我们常说的“四次挥手”。这和三次握手形成了鲜明对比，体现了TCP协议在连接释放时的严谨和细致。 在整个TCP连接的生命周期里，协议栈会在不同的状态之间切换。我们可以把它想象成一场有序的舞蹈：客户端最初处于CLOSED状态，像是还没上场的舞者。当应用程序准备发起连接时，客户端就会发送一个SYN段，进入SYN_SENT状态，等待服务器的回应。

一旦服务器发回带有SYN和ACK标志的数据段，客户端收到后就进入了ESTABLISHED状态。此时，双方就像舞伴牵手，开始正式交换数据，传递着应用层的信息。 当客户端决定结束这场“舞会”时，它会主动发送一个带有FIN标志的数据段，进入FIN_WAIT_1状态。这个动作相当于舞者举手示意要离场。服务器收到后，会回一个ACK段，客户端这时进入FIN_WAIT_2状态，耐心等待服务器也发出离场信号。

接下来，服务器在适当时机也会发送一个FIN段，表示自己也准备结束连接。客户端收到后，立刻回一个ACK段，并进入TIME_WAIT状态。这个阶段就像舞者在出口处稍作停留，确保最后的告别动作被对方看到。如果ACK丢了，客户端还能重发，保证双方都能优雅退场。 TIME_WAIT的持续时间由操作系统决定，常见的有30秒、1分钟或2分钟。等到这段时间过去，客户端才彻底释放所有资源，包括端口号，整个连接才算真正画上句号。

通过这样的设计，TCP确保了数据的可靠传输和连接的有序关闭，避免了资源泄漏和潜在的网络安全隐患。

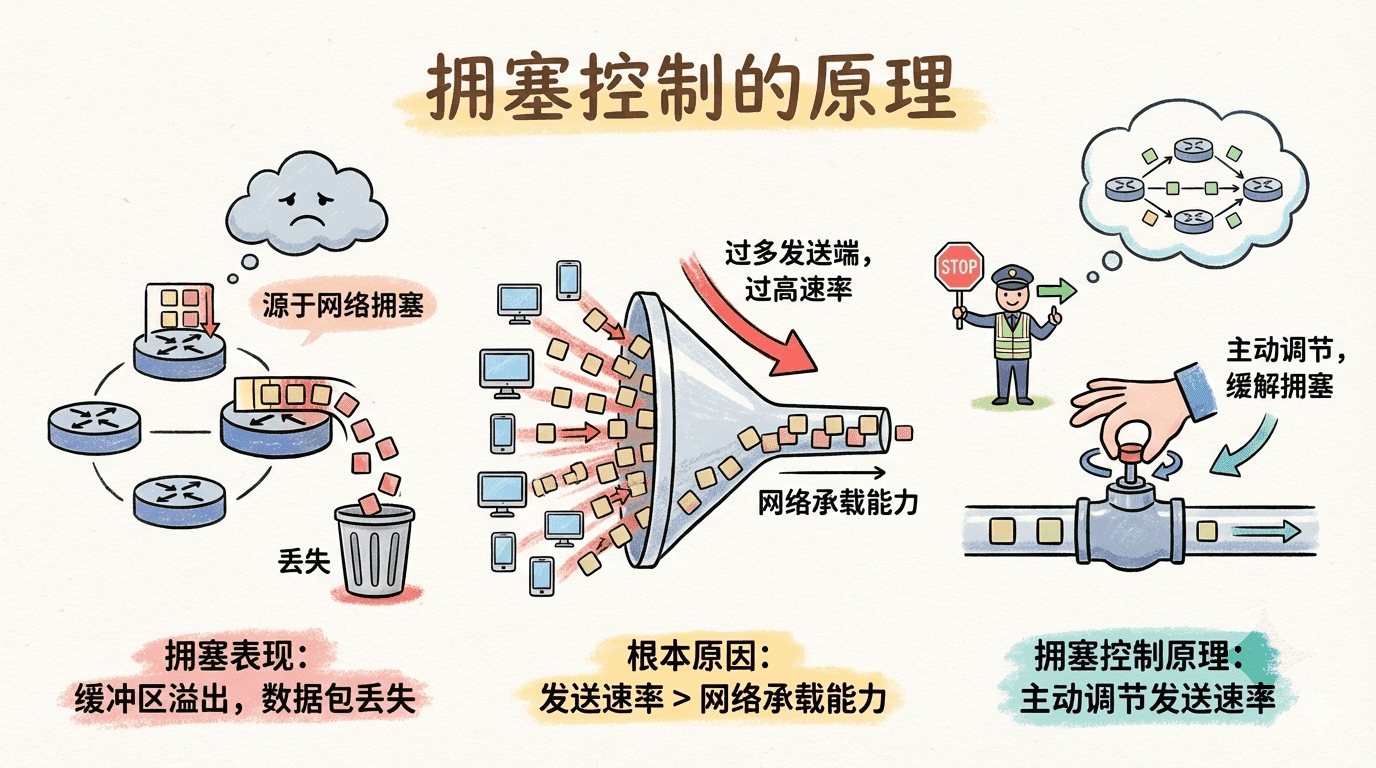

拥塞控制的原理

在前面，我们系统性地分析了可靠数据传输的核心原理以及TCP协议的实现细节。我们已经指出，现实网络环境下的数据包丢失，绝大多数情况下源于路由器缓冲区溢出，这本质上是网络拥塞的直接表现。 传统的重传机制虽然能够修复丢失的数据段，但它仅仅缓解了表面症状，并未触及拥塞的根本成因——也就是网络中存在过多的发送端以超出网络承载能力的速率持续注入数据。 要从根本上缓解和治理网络拥塞，必须引入有效的拥塞控制机制，在网络负载过高时主动调节发送方的速率。

所以这个部分我们将以更为宏观和理论化的视角，系统探讨拥塞控制的基本原理。我们需要明确：网络拥塞不仅会导致数据传输延迟显著增加，还会引发丢包、重传、资源浪费等一系列连锁反应，最终严重影响上层应用的服务质量。

为了更深入地剖析拥塞的本质和影响，我们将通过一系列由简到繁的典型场景，逐步分析拥塞产生的机制及其对资源利用率和端系统性能的影响。在这些分析中，我们暂时不涉及具体的拥塞应对策略，而是聚焦于当主机提升发送速率、网络逐步进入拥塞状态时，系统内部会发生哪些关键变化。

拥塞的成因和代价

为了让大家对拥塞控制有更深刻的理解，我们将依次分析三个逐步递进的典型场景。每个场景都聚焦于：拥塞是如何产生的？拥塞带来了哪些实际代价？在这里，我们暂时不讨论具体的应对措施，而是专注于揭示当主机提升发送速率、网络逐步逼近极限时，系统内部会发生哪些关键变化。

第一个场景：两个发送端 + 无限缓冲的路由器

假设有两台主机A和B，它们都通过各自的链路与同一个路由器相连，所有数据最终都要经过这个路由器的输出链路发往目的地。我们设这条输出链路的带宽为 $R$（单位：字节/秒）。

在这个场景下，主机A和B的应用层都以 $r$ 字节/秒的速率向下发送数据（比如通过Socket写入）。底层的传输层协议非常简单，只负责封装和发送，不考虑重传、流量控制或拥塞控制。我们也暂时忽略协议头部的额外开销。

我们假设路由器的缓冲区是无限大的，也就是说，无论数据包到达多快，路由器都能“兜住”所有流量，不会丢包。A和B的数据包汇聚到路由器后，通过同一条带宽为 $R$ 的链路发出。

对于每个连接来说，只要它的发送速率 $r$ 满足 $r \leq \frac{R}{2}$，那么接收端的吞吐量 $T$ 就等于发送端的速率 $r$，也就是

此时，虽然会有一定的排队延迟，但数据不会丢失，发多少收多少。 但一旦A或B的发送速率 $r$ 超过 $\frac{R}{2}$，两条流加起来的总速率 $2r$ 就已经超过了链路极限 $R$。此时，路由器虽然能无限排队，但每个连接的实际吞吐量都被限制在 $\frac{R}{2}$，无法再提升：

从表面上看，这种情况下链路利用率达到了最大，好像很理想。但我们要注意，随着发送速率 $r$ 逼近 $\frac{R}{2}$，路由器缓冲区里的排队数据会越来越多，平均延迟也会急剧上升。 如果 $r$ 持续超过 $\frac{R}{2}$，理论上排队长度会无限增长，平均时延也会趋于无穷大（假设系统一直这样运行且缓冲区无限大）。这说明，虽然吞吐量达到了上限，但网络的时延性能却变得极差。

为了更直观地理解这个场景，让我们创建一个图表来展示吞吐量和延迟随发送速率的变化：

第二个场景：两个发送方和具有有限缓冲区的路由器

在实际网络环境中，我们经常会遇到比第一个场景更复杂的情况。我们来做两个关键的调整，让这个模型更贴近现实。首先，路由器的缓冲区容量是有限的，这意味着一旦缓冲区被填满，后续到达的数据包就只能被丢弃。 其次，我们假设每条连接都具备可靠性机制，也就是说，如果某个数据包在路由器处被丢弃，发送方会通过重传机制再次发送它。

首先，我们要区分两个重要的速率：

• 应用层注入到套接字的原始数据速率，记作 $`l_{in}`$（单位：字节/秒）。
• 传输层实际发往网络的数据速率，包括原始数据和重传数据，记作 $`l'_{in}`$（单位：字节/秒），也叫“网络的提供负载”。

在理想情况下，假设发送方总能准确判断路由器缓冲区是否有空位，只在有空位时才发送数据包。这样不会发生丢包，也就没有重传，所以 $`l_{in} = l'_{in}`$，而吞吐量 $`l_{out}`$ 也等于 。但要注意，平均发送速率不能超过 ，其中 是链路容量。

接下来，我们来看一个更贴近实际的情况：只有在确认数据包丢失后才进行重传。如果 $`l'_{in} = \frac{R}{2}`$，实验发现，最终到达接收方应用的数据速率大约是 $`0.333R`$ 字节/秒。也就是说：

其中 $`l_{data} \approx 0.333R`$ 是原始数据，$`l_{retrans} \approx 0.166R`$ 是重传数据。网络拥塞的直接代价就是：发送方需要用重传来弥补因缓冲区溢出而丢失的数据包。

最后，如果发送方超时设置过短，导致还没丢失但被延迟的数据包也被重传，那么原始包和重传包可能都会到达接收方，接收方只保留一个副本，剩下的副本被浪费。此时，路由器实际上是在用宝贵的带宽转发重复的数据包副本，链路资源被浪费。

假设每个数据包平均被路由器转发两次，那么当 $`l'_{in}`$ 接近 $\frac{R}{2}$ 时，吞吐量 $\mathrm{‘}{l}_{out}\mathrm{‘}$ 会趋近于 ：

这些公式帮助我们直观地理解了不同重传策略下，网络拥塞对吞吐量的影响。 接下来，我们用一个图表来直观展示这三种不同情况下的性能差异：

场景三：四个发送方、多跳路径和有限缓冲区路由器

在这个最后的拥塞案例里，我们来聊聊四个主机如何通过重叠的两跳路径发送数据包。想象一下，A、B、C、D四台主机，每台都在用超时加重传的方式，努力把数据安全送到对方手里。每个主机的输入速率我们都叫它 $`l_{in}`$，而每条链路的带宽都是 $R$ 字节每秒。

我们先聚焦A到C的那条线路。A发给C的数据要先经过路由器R1，再到R2。巧的是，A到C和D到B这两条线都要经过R1，而B到D和A到C又都要经过R2。假如 $`l_{in}`$ 很小，网络很清闲，缓冲区几乎不会溢出，这时候吞吐量 $l_{out}$ 基本等于你想发多少就能收到多少。稍微把 $`l_{in}`$ 调大一点，吞吐量也会跟着涨，因为网络还能承受，丢包还是很少。

但如果我们把 $`l_{in}`$ 一路加大，故事就变了。我们来看看R2会发生什么。A到C的数据，经过R1后到R2，最多也只能以 $`R`$ 的速率到达R2——这就是R1到R2链路的极限，不管你A发多快都没用。如果这时候所有主机都拼命发（也就是每个 $`l'_{in}`$ 都很大），B到D的数据可能比A到C的数据还多。A-C和B-D的流量在R2抢着用有限的缓冲区，B-D发得越猛，A-C能挤过去的就越少。极端情况下，R2刚空出来一个缓冲区，B-D的数据立刻塞满，A-C的数据根本插不上队。这样一来，A到C的端到端吞吐量 就会趋近于零。

也就是说，当B-D的输入负载无限大时，A-C的输出吞吐量会无限接近于零。 为什么会这样呢？其实很容易理解。想象一下，每当一个数据包在第二跳（R2）被丢弃，第一跳（R1）辛辛苦苦转发它的努力就白费了。如果R1直接把包丢了，反而还省点力气。更糟糕的是，R1本来可以用这些带宽去转发别的包，结果却浪费在了注定要被R2丢掉的包上。

如果我们用公式来描述网络的浪费，可以这样写：

所以，拥塞不仅让数据包丢失，还让网络的传输资源被白白浪费。其实，如果我们能让路由器优先转发那些已经走了更远的包，或许能减少这种浪费，但这又是另一个话题了。 总之，这个场景告诉我们：在多跳路径和有限缓冲区的网络里，拥塞会让某些连接的吞吐量急剧下降，甚至归零，而且还会带来大量的网络资源浪费。

拥塞控制的方法

在正式进入TCP拥塞控制算法的细节之前，我们先来梳理一下业界主流的两大类拥塞控制思路，并结合实际网络架构和协议，聊聊它们各自的实现方式和适用场景。 从全局视角来看，拥塞控制方法的分野，关键在于网络层是否主动为传输层提供拥塞相关的支持和反馈。我们可以把它们分为“端到端拥塞控制”和“网络辅助拥塞控制”两大阵营：

• 端到端拥塞控制：这种方式下，网络层对传输层几乎是“甩手掌柜”，不会主动提供任何拥塞信息。发送端和接收端只能通过自身观察到的网络现象，比如数据包丢失、延迟变大等，来猜测网络是否已经“吃不消”了。 TCP协议就是端到端拥塞控制的典型代表。比如，当TCP检测到超时或者连续收到三个重复ACK时，就会判断网络可能发生了拥塞，于是主动收缩自己的发送窗口，降低发送速率。近年来，TCP也有一些新提案，尝试通过监测RTT（往返时延）的变化，提前感知潜在的拥塞风险。
• 网络辅助拥塞控制： 在这种模式下，网络中的路由器会主动参与拥塞管理，向通信双方反馈网络当前的拥塞状态。反馈的方式可以很简单，比如在早期的IBM SNA、DECnet或ATM网络中，路由器只需设置一个比特位，告诉主机“这里有点堵”。 也可以很复杂，比如ATM的ABR（Available Bit Rate）机制，路由器会直接告诉发送方：你最多能以多少速率发数据。虽然互联网的主流IP和TCP协议采用的是端到端方法，但随着网络需求的提升，越来越多的新协议和扩展方案也开始引入网络辅助拥塞控制的思想。

具体到网络辅助拥塞控制，反馈信息的传递方式主要有两种。第一种是直接反馈，路由器直接给发送方发一个“阻塞包”，相当于大声喊一句“慢点发，我快撑不住了！” 第二种更常见，路由器会在经过的数据包头部做标记，等数据包到达接收方后，由接收方再把这个“拥塞信号”转告给发送方。后一种方式虽然多了一道转手，但更容易兼容现有协议，只是反馈速度会受到往返时延的影响。

TCP拥塞控制机制

在前面的内容中，我们已经了解到，TCP不仅为分布在不同主机上的进程提供了可靠的数据传输保障，还必须应对网络中不可避免的拥塞现象。拥塞控制正是TCP协议的核心组成部分之一。 根据RFC 2581的标准定义，以及后续RFC 5681的补充，所谓“经典”TCP拥塞控制，采用的是端到端的拥塞控制策略。这种设计源于IP层本身并不向端系统提供任何关于网络拥塞状态的直接反馈信息。

经典TCP拥塞控制算法

TCP 拥塞控制的核心思想是：每个发送方根据对网络拥塞状态的感知，动态调整其向连接发送数据的速率。当发送方检测到端到端路径拥塞较轻时，会适当提升发送速率；反之，一旦感知到拥塞，则主动降低发送速率以缓解网络负载。 这一机制引出了三个关键技术问题：

1. TCP 发送方如何限制其发送速率？
2. TCP 发送方如何感知路径上的拥塞？
3. 发送方应采用何种算法根据拥塞状态调整发送速率？下面分别进行专业分析。

首先，关于速率限制。TCP 发送方通过维护一个拥塞窗口（congestion window, cwnd）变量来约束自身的发送速率。具体而言，发送方未被确认的数据量不得超过 cwnd 与接收窗口（rwnd）两者的最小值，即：

在拥塞控制分析中，通常假设接收窗口足够大（即 rwnd 不构成瓶颈），此时发送方的未确认数据量完全由 cwnd 控制。进一步假设发送方始终有数据可发，则每个往返时延（RTT）内，发送方最多可发送 $cwnd$ 字节数据。 因而，TCP 的有效发送速率近似为 $cwnd/RTT$ 字节每秒。通过动态调整 cwnd，TCP 实现了对发送速率的自适应控制。

其次，关于拥塞感知。TCP 发送方主要通过“丢失事件”来推断网络拥塞，即发生超时重传或收到三个重复 ACK 时。网络中路由器缓冲区溢出会导致数据包丢失，进而在发送方触发上述丢失事件，这被视为路径上出现拥塞的信号。

在未检测到拥塞（即无丢失事件）时，发送方会持续收到对已发送数据的确认（ACK）。TCP 将 ACK 的到达视为网络状态良好，并据此增加拥塞窗口（cwnd），从而提升发送速率。值得注意的是，ACK 到达的速率受限于端到端路径的带宽和时延，因而 $cwnd$ 的增长速度也受到影响。

由于 TCP 以 ACK 到达作为调整 $cwnd$ 的“时钟”，该机制被称为自时钟（self-clocking）。

第三，关于速率调整算法。TCP 发送方如何确定合适的发送速率，既避免网络拥塞，又能高效利用带宽？如果所有发送方过快发送，易导致网络拥塞崩溃；若过于保守，则带宽利用率低下。 TCP 采用分布式的自适应策略：每个发送方仅基于本地观测（ACK 和丢失事件）独立调整速率，无需全局协调。

具体而言，TCP 遵循如下原则：丢包即拥塞，需降低发送速率；ACK 到达则表明网络可承载更高速率，可适度提升速率。TCP 通过不断提升 cwnd 探测可用带宽，直至发生丢失事件后退避，再次探测。 这一过程类似于带宽探测（bandwidth probing），即“加速-探测-退避-再加速”的循环。需要强调的是，网络并不直接反馈拥塞状态，ACK 和丢失事件仅作为隐式信号，每个发送方异步、分布式地调整自身行为。

基于上述机制，TCP 拥塞控制标准算法包含三个主要组成部分：（1）慢启动（Slow Start），（2）拥塞避免（Congestion Avoidance），（3）快速恢复（Fast Recovery）。 其中，慢启动和拥塞避免为必选组件，二者在响应 ACK 时调整 $cwnd$ 的方式不同。慢启动阶段 $cwnd$ 增长较快，拥塞避免阶段则更为平滑。快速恢复为推荐并非强制实现。

慢启动算法

每当一条新的TCP连接建立时，发送方的拥塞窗口（cwnd）总是被初始化为一个很小的值，通常就是 $1$ 个最大报文段（MSS）。这意味着，最开始的发送速率大约就是 $`\frac{\text{MSS}}{\text{RTT}}`$。 比如说，如果 $\text{MSS} = 500$ 字节，$\text{RTT} = 200$ 毫秒，那么初始速率大约只有 kbps。显然，这个速率远远小于大多数网络的实际带宽。

TCP的设计者们可不甘心这么慢，于是就有了“慢启动”这个机制。别看名字叫“慢启动”，其实它的增长速度特别快。我们假设一开始 $cwnd = 1$ MSS。每当收到一个新的确认（ACK），$cwnd$ 就增加 $1$ MSS。 也就是说，第一轮只能发一个段，收到确认后，第二轮就能发两个段。等这两个段都被确认后，$cwnd$ 变成 $4$ MSS，第三轮就能发四个段。你会发现，每经过一个RTT，$cwn$ 的值就翻一倍，发送速率也随之指数级增长。

用公式来描述，慢启动阶段每收到一个ACK就有：

而每经过一个RTT，$cwnd$ 近似翻倍。 不过，这种“蹭蹭蹭”地指数增长总不能一直持续下去吧？要是网络承受不了，肯定会出问题。那慢启动什么时候该停下来呢？其实有三种典型的情况：

• 第一种，如果网络出现了超时（timeout），说明可能发生了拥塞。此时，TCP会把 $cwnd$ 重新设置为 $1$ MSS，并且把另一个重要变量 $ssthresh$（慢启动阈值）设置为当前 $cwnd$ 的一半，也就是

然后又从头开始慢启动。

• 第二种情况是 $cwnd$ 增长到等于或超过 $ssthresh$。$ssthresh$ 其实就是上次发生拥塞时 $cwnd$ 的一半。到达这个阈值后，TCP就会变得谨慎起来，进入“拥塞避免”阶段，$cwnd$ 的增长速度也会变慢，不再指数级，而是线性增加。

总之，慢启动让TCP既能快速探测可用带宽，又能在发现网络吃不消时及时刹车，避免把网络挤爆。

拥塞避免算法

当我们进入拥塞避免阶段时，cwnd（拥塞窗口）的数值其实已经是上一次网络发生拥塞时的一半了。此时，网络就像一条刚刚经历过堵车的高速公路，大家都小心翼翼地加速，生怕再遇到堵塞。 和慢启动阶段那种“每个RTT窗口翻倍”的激进增长不同，拥塞避免阶段采取了更加稳健的策略——每经过一个RTT，cwnd只会增加一个MSS（最大报文段长度）。这种做法就像我们在高峰期开车，每次只小心地往前挪一点，确保不会再次引发拥堵。

我们可以用一个公式来描述这个过程：每收到一个新的ACK确认，cwnd的增长量为

如果我们用更直观的方式来看，假设MSS为1460字节，当前cwnd为14600字节，那么一个RTT内可以发送10个数据段。每收到一个ACK（假设每个段对应一个ACK），cwnd就增加$\frac{1}{10}$个MSS。等10个ACK都收齐后，cwnd总共增加1个MSS。这样，cwnd的增长速度就变成了线性，每个RTT只增加1 MSS。

那么，这种线性增长会一直持续下去吗？其实不会。一旦发生超时事件，TCP会像慢启动阶段一样，把cwnd重置为1 MSS，并且把ssthresh（慢启动阈值）设置为丢包时cwnd的一半。这里ssthresh就像是我们给自己设定的“安全线”，提醒自己别再太激进。

有时候，丢包并不是通过超时检测到的，而是通过连续收到三个重复的ACK来发现的。此时，网络其实还在传递数据，只是有个包丢了。TCP的反应也会更温和一些：它会把cwnd减半（再加上3个MSS，补偿这三个重复ACK），同时把ssthresh也设置为cwnd的一半。接下来，TCP会进入快速恢复阶段，继续努力恢复传输速率。

• 每收到一个ACK，cwnd按如下方式增长： $$`cwnd \leftarrow cwnd + \frac{\text{MSS}^2}{cwnd}`$$
• 如果发生超时：

通过这样的机制，TCP在拥塞避免阶段既能稳步提升带宽利用率，又能在发现网络风险时及时“踩刹车”，保证整个网络的稳定和高效。

快速恢复算法

在快速恢复中，每当收到导致TCP进入快速恢复状态的丢失段的重复ACK时，cwnd的值就增加1 MSS。最终，当丢失段的ACK到达时，TCP进入拥塞避免状态，在对cwnd进行放气后。 如果超时事件发生，快速恢复过渡到慢启动状态，在执行与慢启动和拥塞避免相同的动作后：cwnd的值被设置为1 MSS，ssthresh的值被设置为丢失事件发生时cwnd值的一半。

通过这些分析，我们现在可以对TCP经典拥塞控制算法进行一个宏观的回顾。忽略连接开始时的初始慢启动阶段，并假设丢失由三个重复ACK指示而不是超时，TCP的拥塞控制由cwnd的线性增加（每个RTT增加1 MSS）和三重复ACK事件时的cwnd减半（乘法减少）组成。 由于这个原因，TCP拥塞控制通常被称为加性增加、乘法减少（AIMD）形式的拥塞控制。

AIMD拥塞控制产生了锯齿状的行为，如下面的图表所示，它也很好地说明了我们之前对TCP“探测”带宽的直觉——TCP线性增加其拥塞窗口大小（从而增加其传输速率）直到发生三重复ACK事件。然后它将其拥塞窗口大小减半，但随后再次开始线性增加，探测是否有额外的可用带宽。

传输层功能的演进

在我们前面这么多对互联网传输层协议的讨论中，我们主要关注了UDP和TCP这两个互联网传输层的"主力军"。然而，正如我们所看到的，三十年的使用经验让我们发现，在某些情况下，这两个协议都不够理想，因此传输层功能的开发和实现一直在不断演进。

我们介绍了经典的TCP版本，但是TCP的版本其实还有很多很多！有一些TCP版本专门为无线链路设计，有一些为高带宽但RTT很大的路径设计，还有一些处理数据包重新排序的路径，以及严格限于数据中心内部的短路径。 还有一些TCP版本在瓶颈链路上竞争带宽时实现不同的优先级，还有一些TCP连接的段通过不同的源到目的地路径并行发送时使用，等等...

这个思维导图展示了TCP协议家族的丰富多样性，每一个变体都是为了适应特定的网络环境和应用需求而设计的。现在让我们来关注一个特别有趣的新兴协议——QUIC，它代表了传输层演进的另一个重要方向。

QUIC：快速UDP互联网连接

在实际网络工程中，我们经常会遇到这样一种需求：应用程序希望获得比UDP更丰富的传输服务，但又不想被TCP的全部机制所束缚，或者希望拥有与TCP不同的灵活性。 面对这种场景，应用开发者往往会选择在应用层“自定义”协议，以满足特定的业务需求。QUIC（Quick UDP Internet Connections，快速UDP互联网连接）正是这种创新思路的代表。

QUIC本质上是一个全新设计的应用层协议，它以UDP为基础，集成了传输层和部分应用层的关键功能，目标是显著提升安全HTTP的传输性能。自从Google率先在YouTube、Chrome浏览器以及Android的Google搜索等产品中大规模部署QUIC以来，这一协议迅速获得了业界的广泛关注。 如今，全球已有超过7%的互联网流量通过QUIC传输，这一数字还在持续增长。

QUIC最具突破性的地方，在于它打破了传统协议栈层层分明的界限，将原本分散在传输层和应用层的功能有机地融合在一起。 我们可以把传统协议栈想象成一座分层的高楼，每一层各司其职。而QUIC则像是一个开放式的多功能空间，把握住了灵活性和高效性的平衡。 它以UDP为底座，将连接管理、加密、拥塞控制等能力全部集成进来，形成了一个统一的高性能传输平台。

在安全性和连接管理方面，QUIC同样表现出色。它是一个面向连接的协议，和TCP一样需要在通信双方之间建立连接状态。每个QUIC连接都由源和目的连接ID唯一标识。更重要的是，QUIC将连接建立、身份认证和加密过程合并在一起，所有数据包都经过加密处理。 相比传统的“先建立TCP连接，再协商TLS安全层”的多次握手流程，QUIC能够大幅缩短连接建立的时延，让数据传输变得更加高效和安全。

另一个值得我们关注的创新点，是QUIC引入了“流（Stream）”的概念。一个QUIC连接之下，可以并行承载多个独立的应用层流，每个流都拥有自己的流ID，实现了真正的多路复用。 比如在HTTP/3协议中，网页的每个资源对象都可以通过不同的流独立传输，互不影响。 这样一来，即使某个流中的数据包丢失或延迟，也不会阻塞其他流的数据传递，极大提升了整体的传输效率和用户体验。 QUIC数据包的头部同时包含连接ID和流ID，便于灵活调度和管理。

小结

我们一路走来，先从UDP和TCP这两位“老朋友”入手，逐步揭开了传输层协议的神秘面纱。尤其是TCP，它为了让数据传得又快又稳，设计了拥塞控制机制。我们一起体验了慢启动、拥塞避免和快速恢复这些“调速小技巧”，还认识了自时钟和AIMD算法，明白了网络资源如何被公平地分配。 每一步都像是在调试一条高速公路，让数据包既能安全抵达，又不至于堵车。

随着互联网应用的快速发展，传统的传输层协议开始显露出局限性。我们介绍了QUIC协议的创新设计理念，它巧妙地将传输层和应用层的功能进行整合，在应用层实现了高效的连接管理、加密传输和拥塞控制。通过QUIC，我们看到了传输层协议演进的新方向——不仅仅是改进现有协议，更重要的是重新思考如何更好地满足现代应用的传输需求。
