真实世界中的数据结构 | 自在学

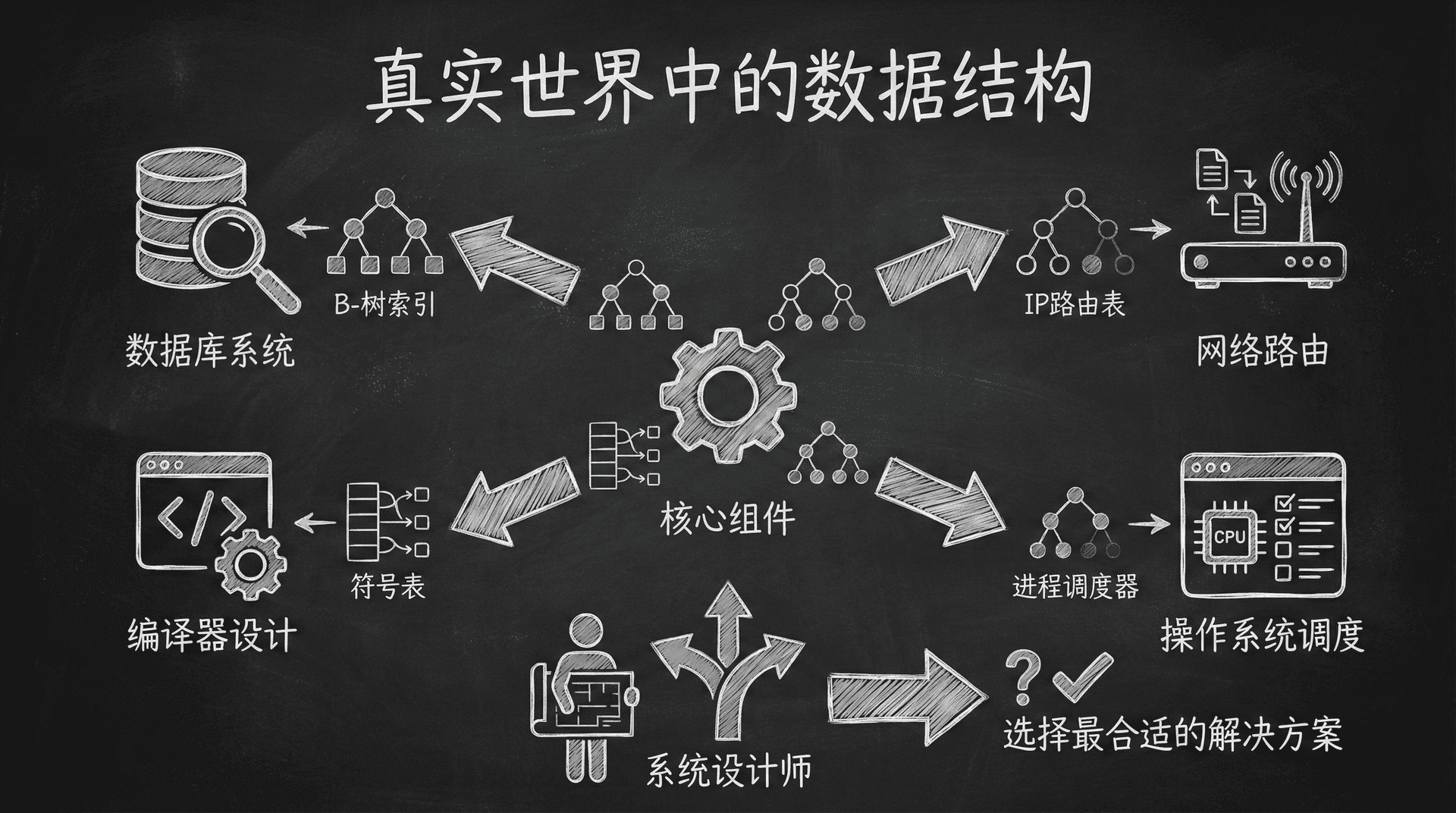

真实世界中的数据结构

我们从最基础的数组和链表开始，逐步学习了复杂的树和图结构。现在，我们将探讨这些数据结构在实际软件系统中的应用，理解它们如何成为现代计算机系统的核心组件。

在这一部分，我们将深入分析B-树、Trie树、哈希表和堆等数据结构在数据库系统、网络路由、编译器设计和操作系统调度等关键领域的实际应用。这些看似抽象的数据结构，实际上是数据库索引、IP路由表、符号表和进程调度器等核心系统组件的实现基础。

作为系统设计师，我们需要深入理解每种数据结构的设计原理、性能特征和应用场景，以便在面对具体的工程问题时，能够选择最合适的数据结构解决方案。

真实世界中的数据结构

B-树与数据库索引

在关系型数据库系统中，我们需要在海量数据中快速定位特定记录。数据通常存储在辅助存储设备（Secondary Storage），即磁盘上，而磁盘I/O操作相比内存访问要慢数个数量级。因此，数据库索引设计的核心目标是最小化磁盘I/O次数。

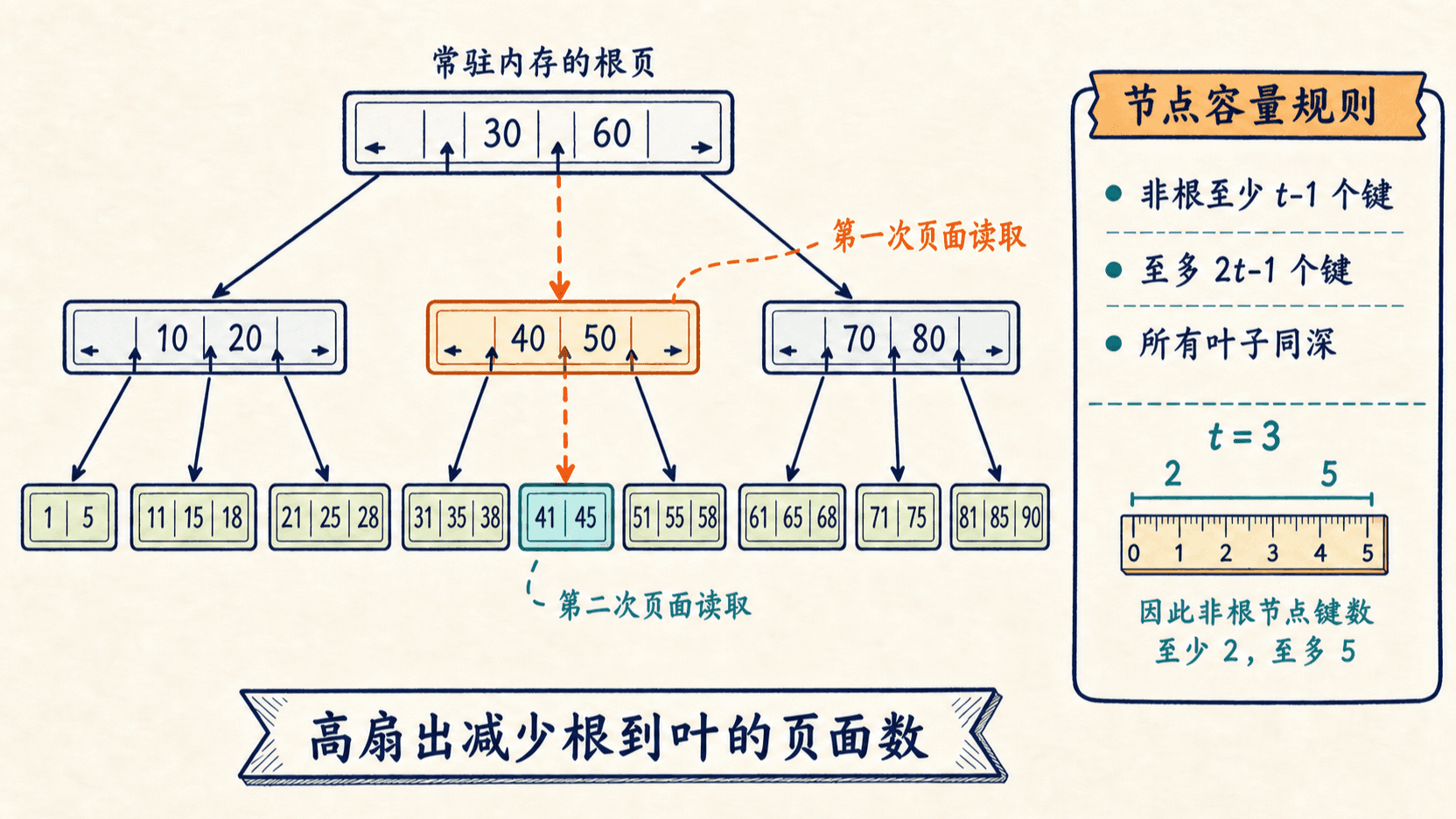

B-树（B-Tree） 及其变种B+树（B+ Tree） 是解决这一问题的经典数据结构。B-树是一种多路平衡搜索树，其设计专门针对磁盘存储的访问模式进行了优化。

B-树的设计特点

B-树与普通二叉树的关键区别在于其高扇出度（High Fan-out） 特性：

高扇出度：B-树的每个内部节点可以包含大量子节点指针（通常数百到数千个），这使得树的高度显著降低。对于包含 $n$ 条记录的索引，B-树的高度通常为 $O(\log_m n)$ ，其中 $m$ 为节点的最小度数（minimum degree），远小于二叉树的 $O(\log_2 n)$ 。
磁盘页对齐：操作系统从磁盘读取数据时，以页（Page） 或块（Block） 为单位进行，典型大小为4KB或8KB。B-树的节点大小被设计为恰好等于一个或多个磁盘页，确保每次磁盘I/O操作都能充分利用，避免部分页读取造成的性能损失。
节点内有序存储：每个B-树节点内部存储的键值对按序排列，支持高效的二分查找，时间复杂度为 $O(\log m)$ ，其中 $m$ 为节点内的键数量。

索引查找流程

当执行数据库查询时，例如 SELECT * FROM users WHERE id = 12345;，B-树索引的查找过程如下：

根节点查找：从磁盘读取B-树的根节点（通常缓存在内存中）。在节点内使用二分查找定位目标键值 12345 所在的子节点范围。这需要一次磁盘I/O（如果根节点不在缓存中）。
内部节点导航：根据根节点的指针，读取相应的内部节点。在内存中对节点内的键进行二分查找，确定下一层子节点的位置。这需要第二次磁盘I/O。
递归查找：重复上述过程，沿着从根到叶子的路径向下查找，直到到达叶子节点。
叶子节点访问：在叶子节点中找到目标键值，获取对应的数据记录指针或直接获取数据。

由于B-树的高扇出度特性，一棵高度为3到4层的B-树可以索引数亿条记录。这意味着查找任意一条记录通常只需要3到4次磁盘I/O操作，相比普通二叉搜索树可能需要数十次甚至上百次磁盘访问，性能提升显著。

这正是为什么几乎所有关系型数据库系统（如MySQL、PostgreSQL、Oracle）和许多文件系统（如NTFS、ReiserFS）都将B-树或B+树作为其索引结构的核心实现。

下面我们通过一个简化的C++结构体来理解B-树节点的基本结构：

|
#include <iostream>
#include <vector>
#include <algorithm>

/**
 * B-树节点的简化实现
 * 注意：实际生产环境中的B-树节点大小通常设计为磁盘页大小的整数倍
 * 这里使用较小的MAX_KEYS仅用于演示目的
 */
#define MAX_KEYS 4

struct BTreeNode {
    bool is_leaf;                           // 标识节点类型：true为叶子节点，false为内部节点
    std::vector<int> keys;                  // 节点中存储的有序键值序列
    std::vector<BTreeNode*> children;       // 子节点指针数组，children[i]指向键值小于keys[i]的子树

    BTreeNode

这个示例展示了B-树的核心设计思想：每次从磁盘读取一个节点（对应一个磁盘页）后，在内存中执行高效的键值查找，然后精确地定位下一次需要读取的磁盘页。通过最大化每次磁盘I/O操作的信息获取量，B-树将查找操作的总磁盘I/O次数降至最低，从而显著提升数据库查询性能。

Trie树与IP路由表

在网络路由系统中，路由器需要根据数据包的目标IP地址，从路由表（Routing Table）中查找对应的下一跳（Next Hop）地址，以决定数据包的转发路径。这个过程称为数据包转发（Packet Forwarding）。

路由表查找面临的核心挑战是**最长前缀匹配（Longest Prefix Match, LPM）问题：路由表中的条目通常以网络前缀（Network Prefix）**的形式存储（例如 192.168.1.0/24），当多个路由条目都能匹配目标IP地址时，必须选择前缀长度最长的那个条目。这是因为更长的前缀表示更具体的网络路径，应该优先于更通用的路由规则。

在高速网络环境中，路由器每秒需要处理数百万甚至数十亿个数据包，因此路由表查找操作必须在纳秒级别完成，对数据结构的查找性能提出了极高要求。

Trie树（Trie Tree），也称为前缀树（Prefix Tree），是解决最长前缀匹配问题的经典数据结构。

Trie树的结构特点

Trie树是一种专门为字符串前缀查找设计的多叉树结构。在IP路由的应用场景中，IP地址（IPv4为32位，IPv6为128位）被视为二进制字符串。Trie树通过共享公共前缀来组织这些字符串，使得具有相同前缀的IP地址共享从根节点到公共前缀节点的路径，从而节省存储空间并加速查找。

Trie树的查找时间复杂度为 $O(m)$ ，其中 $m$ 为IP地址的位数（IPv4为32，IPv6为128），与路由表的大小无关。这提供了稳定且可预测的查找性能，非常适合高速路由器的实现需求。

最长前缀匹配查找流程

当路由器接收到一个目标IP地址为 110101... 的数据包时，Trie树的最长前缀匹配查找过程如下：

从根节点开始：读取IP地址的第一位 1，从根节点移动到标有 1 的子节点。
逐位匹配：读取第二位 1，移动到下一层标有 1 的子节点。
记录匹配前缀：读取第三位 0，移动到标有 0 的子节点。如果该节点关联了一个路由条目（如 P2），将其记录为当前最长匹配前缀。
继续查找：尝试读取下一位 1，如果当前节点没有对应的子节点，查找结束。
返回结果：返回记录的最长匹配前缀对应的路由条目（P2），用于数据包转发。

Trie树的查找深度严格等于IP地址的位数（IPv4为32位，IPv6为128位），与路由表中规则的数量无关。这种特性使得查找性能非常稳定和可预测，非常适合高速网络环境。

下面我们通过一个C++实现来理解Trie树的基本操作。虽然示例中使用的是字符串（单词），但其原理与IP路由中的二进制字符串查找完全相同：

|
#include <iostream>
#include <string>
#include <vector>
#include <memory>

/**
 * Trie树节点结构
 * 注意：此实现针对小写字母字符串优化
 * 在IP路由应用中，每个节点通常有2个子节点（对应二进制0和1）
 */
struct TrieNode {
    // 子节点指针数组，索引对应字符（'a'-'z'映射到0-25）
    // 在IP路由中，这将是2个元素的数组，对应0和1
    std::vector<std::unique_ptr<TrieNode>> children;
    // 标记当前节点是否为某个完整字符串的结束节点
    // 在IP路由中，这表示该节点关联一个路由表条目
    bool is_end_of_word;

    TrieNode() :

这个示例展示了Trie树如何通过共享公共前缀来优化存储空间并加速查找。在IP路由应用中，无论路由表包含多少条规则，查找每个数据包的路由信息的时间复杂度都是 $O(32)$ （IPv4）或 $O(128)$ （IPv6），与路由表大小无关，这为高速路由器提供了稳定且可预测的性能保证。

哈希表与编译器符号表

在编译器的词法分析（Lexical Analysis）和语法分析（Syntax Analysis）阶段，需要维护一个符号表（Symbol Table），用于存储和管理程序中所有标识符（变量名、函数名、类名等）的信息。

符号表需要支持两种核心操作：

插入操作：当编译器遇到标识符的定义时（如变量声明），需要将标识符及其相关信息添加到符号表中。
查找操作：当编译器遇到标识符的使用时，需要快速查询其类型、作用域、内存地址等信息，以进行类型检查和代码生成。

在大型程序中，符号表可能包含数万甚至数十万个条目，因此查找和插入操作的性能直接影响编译器的效率。

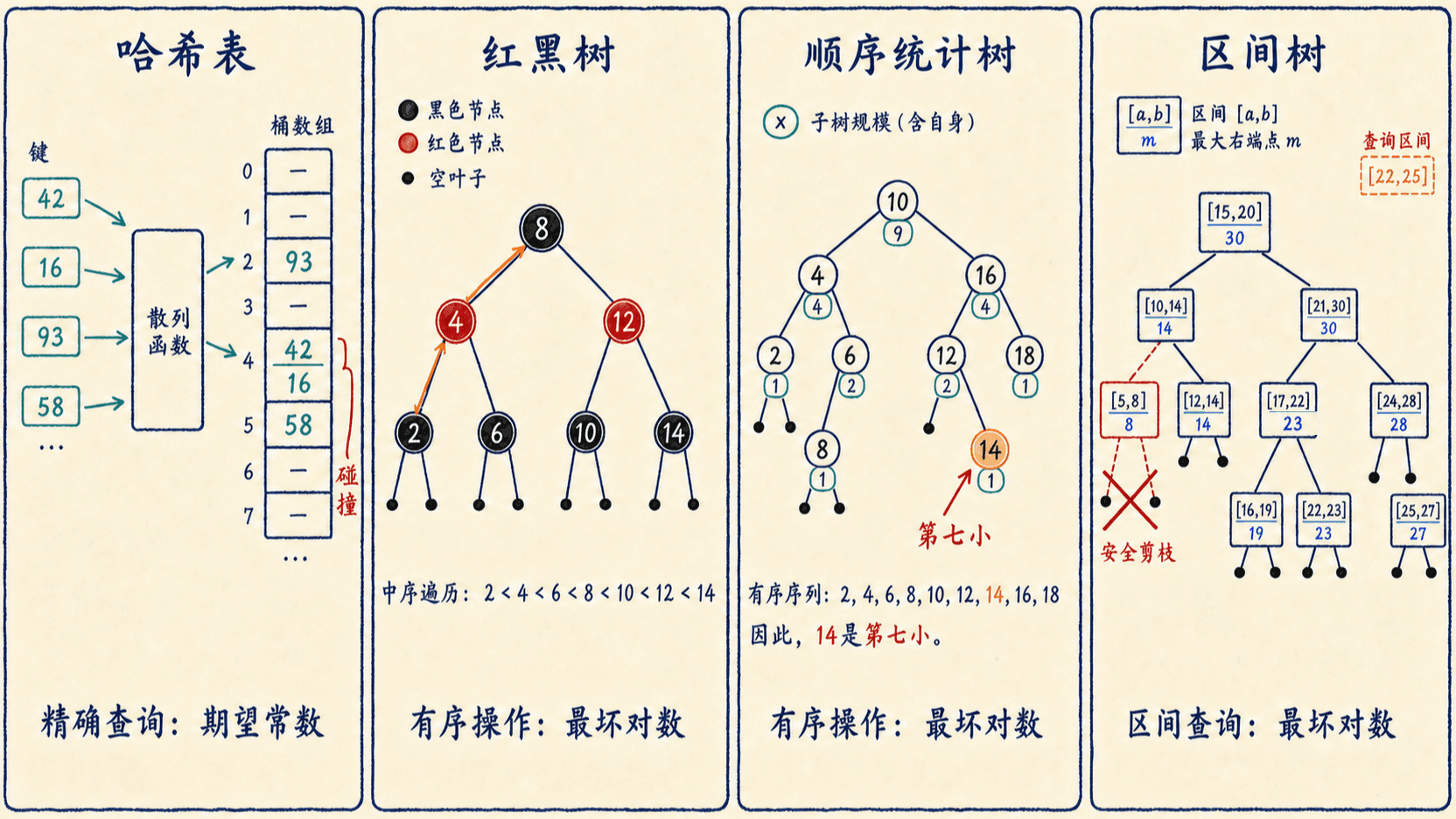

哈希表（Hash Table） 是实现符号表的理想数据结构，它通过哈希函数（Hash Function） 将键（标识符名称）映射到数组索引，从而实现平均时间复杂度为 $O(1)$ 的插入和查找操作。

哈希表的工作原理

哈希表采用**键值对（Key-Value Pair）**的存储方式：

键（Key）：标识符的名称，例如变量名 my_variable、函数名 calculateSum 等。
值（Value）：标识符的语义信息，包括数据类型、作用域层级、内存地址、是否为常量等。

插入操作流程：当编译器遇到变量定义 int my_variable = 10; 时：

将标识符名称 my_variable 作为输入，通过哈希函数计算得到哈希值（例如 253）。
使用哈希值对数组大小取模，得到数组索引位置。
在该位置存储键值对 ("my_variable", VariableInfo)，其中 VariableInfo 包含类型、作用域等信息。

查找操作流程：当编译器遇到变量使用 y = my_variable + 5; 时：

对 my_variable 执行相同的哈希函数计算，得到相同的哈希值 253。
直接访问数组索引 253，获取存储的变量信息。
使用获取的信息进行类型检查和代码生成。

哈希表的平均时间复杂度为 $O(1)$ ，最坏情况（所有键映射到同一位置，发生大量冲突）为 $O(n)$ 。通过选择合适的哈希函数和冲突解决策略（如链地址法、开放寻址法），可以确保在实际应用中接近平均性能。

在C++标准库中，std::unordered_map 提供了高性能的哈希表实现，我们可以用它来构建编译器的符号表。

|
#include <iostream>
#include <string>
#include <unordered_map>

/**
 * 变量信息结构体
 * 存储编译器在符号表中为每个变量维护的语义信息
 */
struct VariableInfo {
    std::string type;        // 变量的数据类型（如 "int", "double", "string"）
    int scope_level;         // 作用域层级，用于处理嵌套作用域
    // 实际编译器中还会包含：
    // - 内存地址或寄存器分配信息
    // - 是否为常量（const）
    // - 是否为引用类型
    // - 初始化状态等
};

/**
 * 符号表类型定义
 * 使用哈希表实现，键为标识符名称（字符串），值为变量信息
 * std::unordered_map 基于哈希表实现，提供 O(1) 平均时间复杂度的查找和插入
 */

这个示例展示了哈希表如何为编译器提供高效的符号表实现。通过平均 $O(1)$ 时间复杂度的插入和查找操作，编译器能够快速处理大型程序中的大量标识符，这是现代编译器实现高效编译的基础。

队列与堆在进程调度中的应用

在现代操作系统中，CPU是单核执行单元，在任意时刻只能执行一个进程的指令。然而，系统需要同时运行多个进程，实现多任务处理（Multitasking）。操作系统的**进程调度器（Process Scheduler）负责管理和调度这些进程，通过时间片轮转（Time Slicing）和上下文切换（Context Switching）**技术，使得多个进程能够"并发"执行。

调度器的核心挑战：在大量就绪进程（Ready Processes）中，决定哪一个进程应该在下一个时间片获得CPU执行权。这个决策必须兼顾公平性（避免进程饥饿）和效率（保证系统响应性）。

队列（Queue） 和优先队列（Priority Queue，通常用堆实现） 是实现进程调度器的核心数据结构。

轮询调度算法与队列

轮询调度（Round-Robin Scheduling） 是最简单且公平的进程调度算法，特别适用于分时系统。

算法原理：所有处于就绪状态的进程按照到达顺序进入 就绪队列（Ready Queue）。调度器从队列头部取出一个进程，分配一个 时间片（Time Quantum） （通常为10-100毫秒）让其执行。时间片用完后，如果进程尚未完成，则将其重新放回队列尾部，等待下一次调度机会。

队列的先进先出（FIFO, First In First Out） 特性确保了所有进程都能获得公平的CPU时间分配，有效防止了进程饥饿（Starvation） 问题。

时间复杂度：

入队操作： $O(1)$
出队操作： $O(1)$
调度决策： $O(1)$

|
#include <iostream>
#include <queue>
#include <string>

/**
 * 演示轮询调度算法
 * 模拟操作系统使用队列实现进程调度
 */
void demonstrateRoundRobin() {
    std::queue<std::string> ready_queue; // 就绪队列，存储等待执行的进程

    // 模拟多个进程同时进入就绪状态
    ready_queue.push("进程A：音频处理");
    ready_queue.push("进程B：文件下载");
    ready_queue.push("进程C：用户输入处理"

优先级调度算法与堆

在实际操作系统中，不同进程具有不同的优先级。例如，实时交互进程（如用户界面响应）的优先级应高于后台批处理任务（如文件下载）。简单的FIFO队列无法满足这种需求。

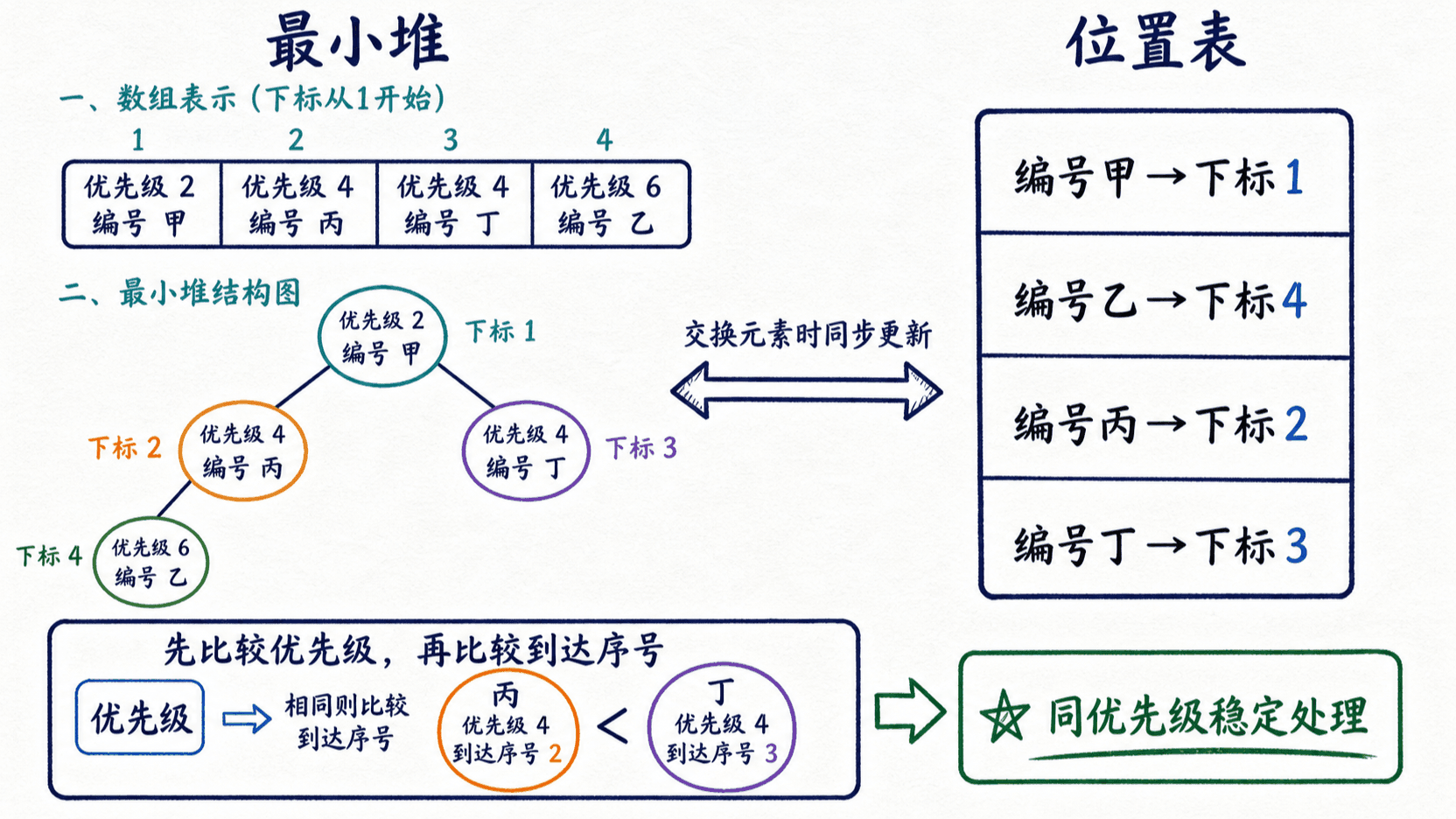

优先级调度（Priority Scheduling） 算法使用优先队列（Priority Queue） 来管理进程，优先队列通常通过堆（Heap） 数据结构实现。

算法原理：

每个进程根据其重要性、实时性要求等因素被赋予一个优先级值（通常数值越大优先级越高）。
所有就绪进程进入优先队列（最大堆或最小堆）。
当CPU空闲时，调度器从堆顶取出优先级最高的进程执行。

堆操作的时间复杂度：

插入进程： $O(\log n)$
提取最高优先级进程： $O(\log n)$
查看堆顶： $O(1)$

虽然堆操作的时间复杂度为 $O(\log n)$ ，但相比遍历所有进程寻找最高优先级（ $O(n)$ ），性能提升显著。这使得系统能够快速响应高优先级任务，保证实时性和用户体验。

|
#include <iostream>
#include <queue>
#include <string>
#include <vector>

/**
 * 进程控制块（PCB）的简化表示
 * 实际操作系统中，PCB包含更多信息：进程ID、状态、寄存器上下文等
 */
struct Process {
    std::string name;        // 进程名称
    int priority;            // 优先级，数值越大优先级越高

    /**
     * 重载小于操作符，用于优先队列的比较
     * std::priority_queue 默认使用最大堆，因此需要反向比较
     */
    bool operator<(const Process& other)

通过队列和堆的配合，操作系统的进程调度器能够高效地管理大量并发进程，在保证公平性的同时，优先处理高优先级任务，从而实现了现代操作系统的多任务处理和实时响应能力。

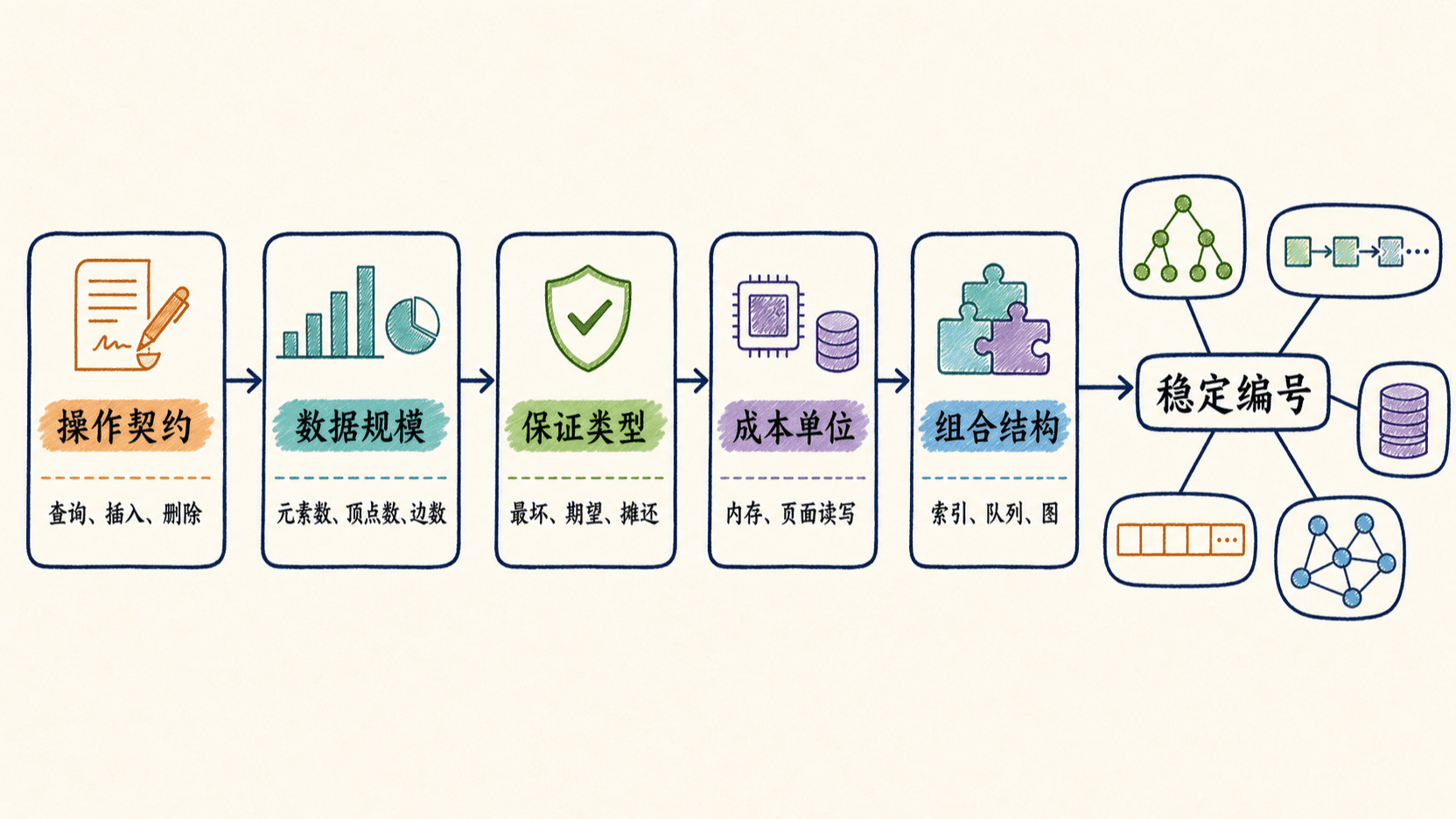

为正确的问题，选择正确的工具

通过分析数据结构在实际系统中的应用，我们认识到：在软件工程中，没有适用于所有场景的通用数据结构。每种数据结构都有其特定的设计目标、性能特征和适用场景。

作为系统设计师，我们需要根据具体问题的特征，选择最合适的数据结构：

B-树：当应用场景涉及大量磁盘I/O操作，需要最小化磁盘访问次数时，B-树的高扇出度和磁盘页对齐特性使其成为数据库索引和文件系统的理想选择。
Trie树：当需要处理大量字符串的前缀匹配问题，且查找性能要求与数据规模无关时，Trie树提供了稳定且可预测的 $O(m)$ 时间复杂度，广泛应用于IP路由表和字符串检索系统。
哈希表：当需要实现平均 $O(1)$ 时间复杂度的插入和查找操作，且数据规模较大时，哈希表是符号表、缓存系统和关联数组的首选实现。
队列和堆：当需要实现公平调度或优先级调度时，队列的FIFO特性和堆的优先级管理能力为操作系统进程调度、任务队列管理等场景提供了高效的解决方案。

作为一名优秀的软件工程师，学习数据结构不仅仅是掌握其定义和实现。更重要的是深入理解每种数据结构的设计原理、时间复杂度特征、空间复杂度开销以及适用场景的边界条件。

能够系统分析问题的核心需求——包括数据访问模式、数据规模、性能要求、内存约束等因素——然后基于理论知识和工程经验，选择最合适的数据结构解决方案，这是将数据结构理论知识转化为实际工程价值的关键能力。
