Docker 网络

在计算机世界里，我们总爱开玩笑说：“只要一出问题，肯定是网络（的锅）！” 这句玩笑话背后，其实藏着一个朴素的道理：网络是所有应用的生命线，没有网络，应用就成了孤岛，毫无用处。

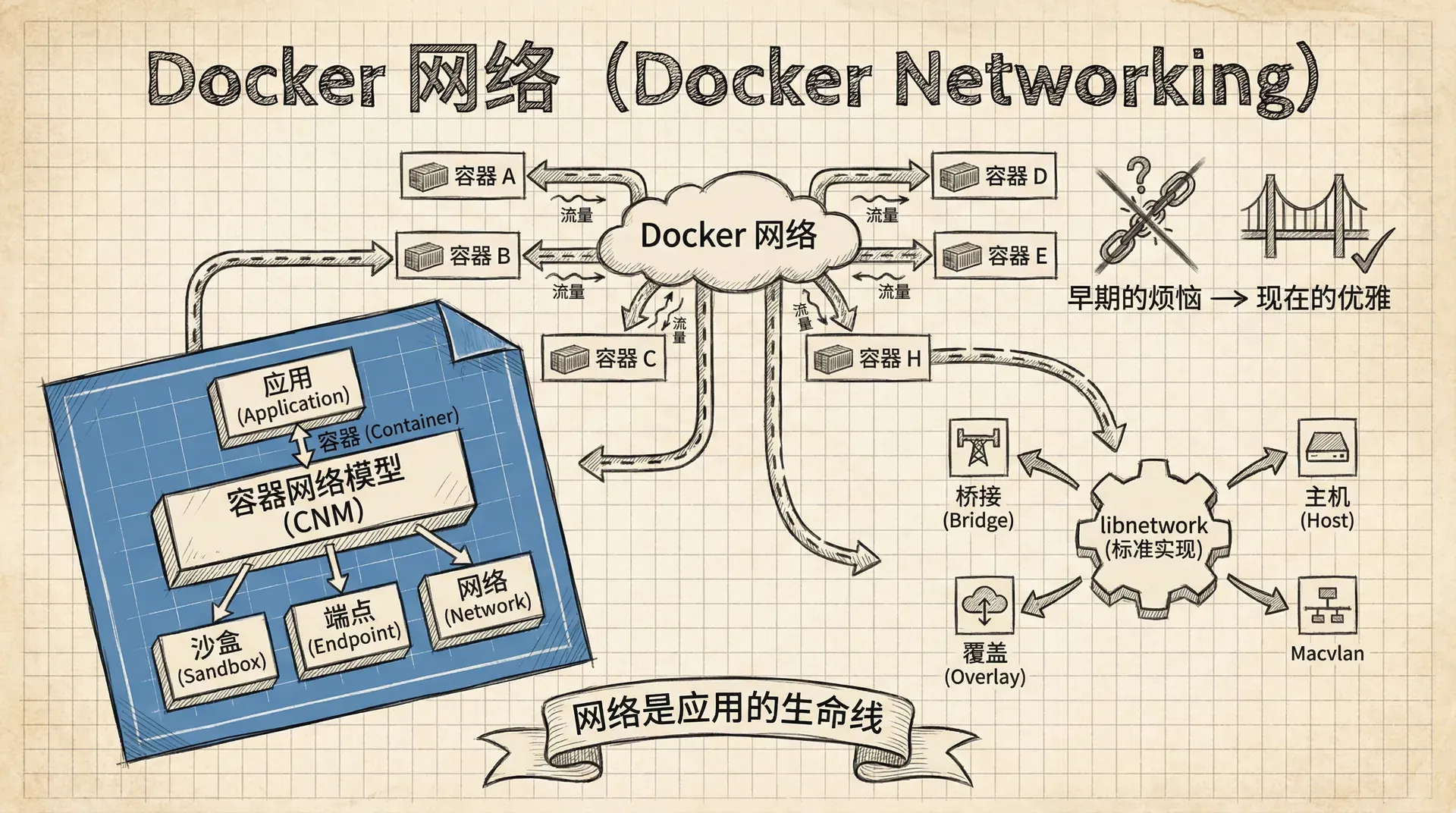

在 Docker 的早期，网络功能确实让人头疼。但时过境迁，现在的 Docker 网络已经设计得相当优雅和强大。 在这一节我们会一起探索 Docker 网络的基础知识，比如它背后的核心设计理念——容器网络模型（CNM），以及它的标准实现 libnetwork。

Docker 的世界里运行着成千上万的容器化应用，这些应用需要彼此沟通，有些是容器间的直接对话，有些则需要和外部世界（比如传统的虚拟机或物理服务器）交流。这就好比一个繁忙的大都市，需要有四通八达的交通网络，才能让居民（应用）自由往来。

幸运的是，Docker 提供了一整套成熟的网络解决方案。无论是容器之间的“局域网”，还是连接外部世界的“高速公路”，Docker 都能轻松应对。这背后，都离不开一个叫做 容器网络模型（CNM） 的基石。

CNM 是一个开放、可插拔的架构设计。你可以把它想象成一个通用的“插座标准”，而 libnetwork 就是 Docker 官方出品的“插座”，它实现了 CNM 的所有核心功能。 不同的 网络驱动（Drivers） 就像是各式各样的“插头”，可以插在这个“插座”上，来实现不同的网络类型，比如单机桥接网络、多机覆盖网络，或是连接到现有的 VLAN。

深入 Docker 网络的技术世界

CNM、Libnetwork 和驱动程序

Docker 网络的设计哲学，可以归结为三大核心组件：

• 容器网络模型 (CNM)：设计的蓝图。
• Libnetwork：蓝图的实现。
• 驱动程序 (Drivers)：功能的扩展。

容器网络模型 (CNM)

凡事都要从设计开始。CNM 就是 Docker 网络的设计规范，它定义了构成 Docker 网络的三个基本元素：

• 沙盒 (Sandbox)：一个独立的网络环境，包含了容器的网络接口、端口、路由表和 DNS 配置。你可以把每个容器想象成一座独立的房子，而沙盒就是这座房子里独立的网络系统，比如网线插口、路由器等。
• 端点 (Endpoint)：虚拟的网络接口，就像房子墙上的网线插口。它的作用是连接，把房子的网络系统（沙盒）连接到外面的网络世界。
• 网络 (Network)：一个虚拟的交换机，负责将多个端点连接在一起，形成一个局部的通信网络。就像一条条街道，把不同的房子连接起来，让它们可以互相通信。

下面这张图清晰地展示了这三者的关系：

从图中可以看到，容器 A 通过一个端点连接到了网络 A。而容器 B 则更特殊一些，它有两个端点，分别连接到了网络 A 和网络 B。因为容器 A 和 B 都连接在网络 A 上，所以它们之间可以互相通信。

Libnetwork

如果说 CNM 是设计图纸，那么 libnetwork 就是按照图纸建造出来的实体建筑。它是一个开源、跨平台的项目，不仅被 Docker 使用，也服务于其他项目。

在 Docker 的早期，所有的网络代码都堆积在 Docker 守护进程（daemon）里，这使得守护进程变得臃肿不堪，难以维护。 后来，社区决定将网络部分的代码剥离出来，重构成一个独立的项目，这就是 libnetwork。如今，所有 Docker 的核心网络功能都由 libnetwork 提供。

除了实现 CNM 的核心组件，libnetwork 还提供了服务发现、入口负载均衡以及网络的控制和管理功能。

驱动程序

如果说 libnetwork 负责管理和控制，那么驱动程序就负责具体的数据传输。网络的连接、隔离、创建等实际工作，都是由驱动程序完成的。

Docker 自带了几个核心的网络驱动，我们称之为“原生驱动”，包括 bridge、overlay 和 macvlan，它们可以满足绝大多数常见的网络需求。当然，第三方也可以编写自己的网络驱动，来满足更复杂的定制化需求。

单主机桥接网络

最简单、最常见的 Docker 网络类型就是单主机桥接网络。从它的名字我们就能看出两个关键点：

• 单主机：它的作用范围仅限于单个 Docker 主机，只能连接在同一台主机上的容器。
• 桥接：它在技术上是基于一个叫做“网桥”（Bridge）的设备实现的，你可以把它理解为一个二层交换机。

在 Linux 系统上，Docker 使用 bridge 驱动来创建这种网络；在 Windows 上，则使用 nat 驱动。尽管名字不同，但它们的工作原理和效果几乎是一样的。 每台安装了 Docker 的主机，都会有一个默认的桥接网络。在 Linux 上它叫 bridge，在 Windows 上叫 nat。默认情况下，你创建的所有新容器都会自动连接到这个网络。

让我们通过 docker network ls 命令来看一下：

|
# 在 Linux 上
$ docker network ls
NETWORK ID     NAME      DRIVER    SCOPE
333e184cd343   bridge    bridge    local

# 在 Windows 上
> docker network ls
NETWORK ID     NAME      DRIVER    SCOPE
095d4090fa32   nat       nat       local

默认的 bridge 网络虽然方便，但功能上有所限制，比如它不支持通过容器名进行服务发现。因此，在实际开发中，我们通常会创建自己的桥接网络。 让我们来创建一个新的桥接网络，并连接容器进行测试：

|
$ docker network create --driver bridge my-local-net

|
$ docker run -d --name c1 --network

桥接网络还有一个重要的功能，叫做 端口映射（Port Mapping）。它可以将容器的端口映射到主机的某个端口上，这样外部世界就可以通过访问主机的端口来访问容器内的服务了。

这个过程就像是给公寓里的某个房间（容器）装了一个门铃（主机端口），外卖员（外部请求）只需要按门铃，就能找到正确的房间。

多主机覆盖网络

覆盖网络（Overlay Network）是为多主机环境设计的。它能够跨越多个 Docker 主机，将分布在不同主机上的容器连接到同一个网络中，就好像它们都在一台机器上一样。这种网络类型非常适合大规模的容器集群通信。 假设你有一个大型的购物中心，里面有很多不同的商店分布在不同的楼层和区域。为了让顾客能够方便地在各个商店之间穿梭，购物中心建立了一个统一的导航系统。无论顾客在哪个位置，都能通过这个系统找到任何一家商店，并且可以轻松地在商店之间移动。

覆盖网络就是这个“购物中心导航系统”的概念。它创建了一个虚拟的网络层，覆盖在多个物理主机之上，让分布在不同机器上的容器能够像在同一个网络中一样相互通信。

覆盖网络的工作原理

覆盖网络使用了一种叫做"隧道技术"的方法来实现跨主机的通信。当容器A（在主机1上）想要和容器B（在主机2上）通信时，数据包会经过以下路径：

首先，容器A的数据包被封装在一个特殊的隧道包中，然后通过物理网络发送到主机2。主机2接收到隧道包后，会解封装出原始数据包，并转发给容器B。这个过程对容器来说是透明的，它们感觉就像在同一个网络中直接通信一样。

创建覆盖网络

在Docker Swarm模式下，创建覆盖网络非常简单：

|
$ docker network create -d overlay my-overlay-network

这个命令会创建一个名为my-overlay-network的覆盖网络。-d overlay参数指定使用overlay驱动程序。

覆盖网络的优势

覆盖网络带来了许多重要的优势。首先是跨主机通信，容器可以跨越物理主机边界进行通信，这对于分布式应用来说是必不可少的。其次是网络隔离，不同的覆盖网络之间是完全隔离的，这提供了良好的安全性。

覆盖网络还支持服务发现，容器可以通过服务名称相互发现，而不需要知道具体的IP地址。最后是自动扩展，当你在Swarm集群中添加新的节点时，覆盖网络会自动扩展到新节点上。

实际应用场景

覆盖网络在微服务架构中特别有用。想象一下，你有一个电商应用，包含用户服务、订单服务、支付服务、库存服务等多个微服务。这些服务可能分布在不同的主机上，但它们需要相互通信来完成一个完整的业务流程。

通过覆盖网络，你可以将所有相关的服务连接到同一个网络中，让它们能够通过服务名称相互访问。这样，用户服务就可以直接调用订单服务，订单服务可以调用支付服务，而所有这些通信都在同一个虚拟网络中进行，既安全又高效。

性能考虑

虽然覆盖网络提供了强大的功能，但它也有一些性能开销。由于数据包需要经过封装和解封装的过程，会有一定的延迟和带宽开销。对于对网络性能要求极高的应用，可能需要考虑其他网络方案。

连接到现有网络 (MACVLAN)

在很多场景下，我们需要让容器化的应用和传统的物理网络或 VLAN 直接通信。比如，一个应用正在逐步容器化，一部分服务在容器里，另一部分还在物理服务器上。

为了解决这个问题，Docker 提供了 macvlan 驱动。它可以为每个容器分配一个独立的 IP 地址和 MAC 地址，让容器在网络上看起来就像一台真实的物理机或虚拟机。

macvlan 的性能非常好，因为它不需要端口映射或额外的桥接。但它的缺点也很明显：它要求主机的物理网卡开启“混杂模式”（promiscuous mode），而这在很多公司的网络环境和公有云平台上是不被允许的。

服务发现

除了提供网络连接，libnetwork 还提供了重要的网络服务，其中之一就是 服务发现（Service Discovery）。 服务发现允许容器和 Swarm 服务通过名字互相定位，只要它们在同一个网络中。这背后的功臣是 Docker 内置的 DNS 服务器和每个容器里的 DNS 解析器。

这个过程就像一个自动更新的电话簿。每当一个容器启动时，它就会把自己的名字和 IP 地址注册到 Docker 的 DNS 服务器上。当另一个容器想要通过名字访问它时，就会去查询这个 DNS 服务器，找到对应的 IP 地址，然后建立连接。

入口负载均衡

在 Swarm 模式下，Docker 提供了一种叫做 入口负载均衡（Ingress Load Balancing） 的机制，让外部可以方便地访问集群中的服务。

当你发布一个服务并暴露端口时，Docker 会默认使用 ingress 模式。这会在整个 Swarm 集群的所有节点上“发布”这个端口。 外部流量可以访问任何一个 Swarm 节点的这个端口，然后 Docker 的路由网格（Routing Mesh）会自动将请求转发到正在运行该服务副本的容器上，并实现负载均衡。

这种机制极大地简化了服务的外部访问和扩展，因为你不需要关心服务具体运行在哪个节点上，路由网格会为你处理好一切。

小结

Docker 网络的核心是 容器网络模型（CNM），它定义了沙盒、端点和网络这三个基本构建块。libnetwork 是 CNM 的官方实现，它提供了核心的网络功能、服务发现和负载均衡。而 驱动程序 则扩展了 libnetwork，提供了不同类型的网络实现。

• 桥接网络 是最基础的单机网络，适合开发和小型应用。
• 覆盖网络 是为多机集群设计的，能够实现跨主机的容器通信。
• MACVLAN 则能将容器直接接入物理网络，让它像一个独立的物理设备。
