建筑设备与环境控制

当我们拧开水龙头，水流如何具备足够的压力送达到我们的手中？当房间需要加热或制冷时，热量又是通过怎样的方式被输送到机房或最终空间？又比如，传感器发出报警信号，接下来的信息传递和响应处理由哪些环节负责？这些看似简单的“使用端”细节，其实依赖于一整套由设备、管网、控制系统和各类末端共同组成的服务交付链。理解这条链路，不仅有助于我们看清设备如何支撑空间的舒适与安全，也为今后分析系统设计、运行故障和智能化管理打下基础。

学习建筑设备，不必先记住所有型号和参数。可以从使用者需要的服务出发，沿着“来源—输配—末端—控制—维护”逐段追问：服务能否送到、途中损失多少、发生故障能否发现、检修时是否进得去。这样更容易看清设备系统与建筑空间为什么必须同步设计。

---

建筑给排水系统

给排水系统把符合要求的水送到用水点，并将污废水、雨水按规定组织排放。对建筑学学生而言，关键不是把它笼统比作“血管”，而是理解压力、重力流、管井、降噪、防污染和检修怎样影响平面与剖面。

给水系统的组成与分类

建筑给水系统根据供水压力的来源不同，主要分为直接给水、高位水箱给水和变频加压给水三种方式。

高层建筑的静水压力随高差增加，常需竖向分区，并结合水箱、水泵或减压设施供水。分区边界不能套用一个固定压力值，而应根据适用规范、用水器具要求、管材与阀件承压能力，以及最不利点所需压力共同确定。

竖向分区既要防止低区超压，也要保证高区在用水高峰时仍有足够流量和压力。校核时应分别看静态和动态工况，并考虑停电、设备故障、消防工况及水质安全。压力过高可能带来喷溅、噪声、泄漏和器具损伤；压力不足则会使末端无法正常工作。

排水系统的基本原则

建筑排水通常依靠重力，因此管道坡度、通气、存水弯、水封保护和检查清通空间都很重要。按水质与去向，可先认识以下几类：

1. 生活污废水：来源、污染物和处理要求不同，是否分流应依据当地排水体制与项目条件，不能只凭器具名称判断。
2. 厨房等特殊排水：可能含油、温度较高或具有其他特殊性质，往往需要预处理并便于清理。
3. 雨水：需按设计降雨、汇水面积、溢流路径和场地排水统筹，关注超出设计工况时水会流向哪里。

分类的目的，是让收集、处理、回用或排放与水质相匹配，同时避免交叉污染。方案阶段还应查清市政接入标高和室外排水条件，否则室内管线即使排得下，也可能接不出去。

排水立管的布置直接影响建筑平面设计。通常将卫生间、厨房等用水集中区域上下对齐布置，排水立管集中穿越管井，这样既方便施工安装，也便于日后维修。

---

建筑供暖系统

供暖系统在寒冷时段向室内补充热量，但任务不只是把空气加热到某个温度。围护结构表面温度、室内温差、气流、控制稳定性和使用者调节能力，都会影响实际体验。不同地区与建筑的供暖需求，应从气候和使用条件出发判断。

供暖热源与输热方式

供暖系统由热源、输热管道和散热末端三部分组成。热源可以是市政热网（集中供热）、燃气锅炉或热泵等。

热泵借助电能把环境中的热量转移到室内，因此输出热量可以大于压缩机输入电能。这个比值随冷热源温度、供水温度、结霜、部分负荷和辅助设备而变，选型时应看设计工况与季节性能，不能把产品目录中的单点数值当作全年结果。

散热末端的选择

散热末端是供暖系统与室内空间直接接触的部分，不同类型的末端设备在舒适性、安装方式和对室内设计的影响上各有差异。

散热器供暖通过对流与辐射向室内放热。是否布置在窗下，要结合外窗冷辐射、墙体条件、家具布置、管线和安全要求判断；不同散热器对水温、遮挡和清洁维护的要求也不同。

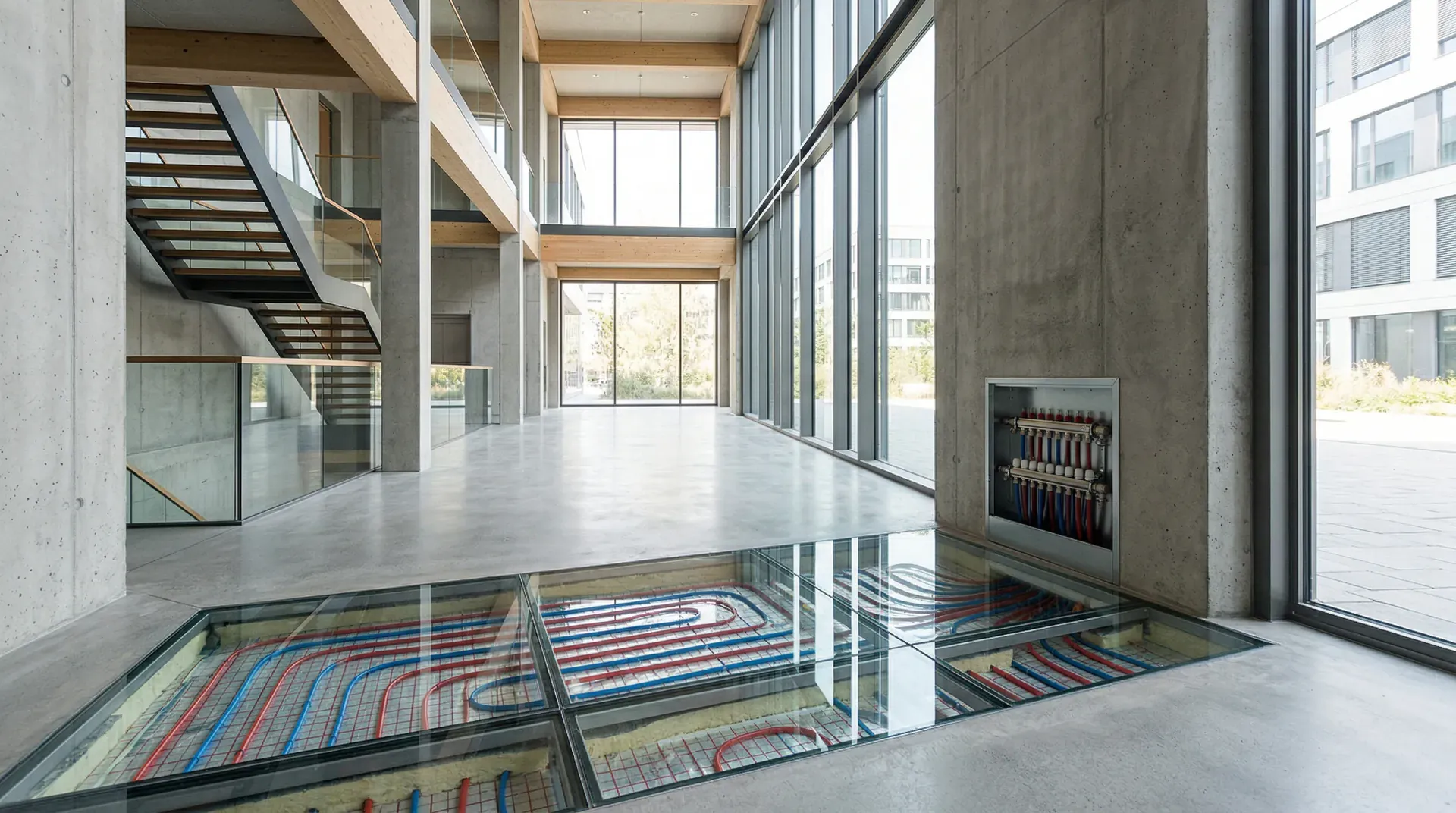

地板辐射供暖把管路铺设在地面构造中，以辐射和自然对流共同供热。它可以形成较均匀的室内环境，但会影响地面构造、饰面材料、家具布置和控制响应；构造厚度应按具体系统做法协调，不能套用统一数值。

图示可以帮助理解不同末端可能形成的温度分布，但真实结果还受围护结构、送水温度、末端布置和房间负荷影响：

散热器供暖：

• 对流会带动室内空气循环，局部遮挡可能削弱散热；
• 靠近冷外窗或外墙时，末端位置会影响体感；
• 水温、尺寸和控制方式决定响应速度与输出能力。

地板辐射供暖：

• 较大的低温表面参与辐射换热，垂直温差可能较小；
• 地表温度仍需受控，并避开不适宜覆盖或长期受热的区域；
• 热惯性较大时，启停策略需要提前安排。

因此，两类末端没有脱离场景的优劣排名。选择时应比较舒适、负荷、供水温度、可控性、构造空间、初投资和维修方式。

---

空调系统类型与选择

空调系统要在不同季节处理显热、湿负荷和新风需求。系统选择不仅取决于建筑面积，还取决于房间同时使用情况、分区、室外气候、噪声、维护团队和可用空间。

方案阶段应把冷热源、输配、末端、新风、排风和控制连成一套系统，预留机房、竖井、吊顶、室外机位和检修运输路径。预留空间只能创造实现条件，最终效果仍需由负荷计算、设备选型、施工调试和运行管理共同保证。

常见空调系统类型

1. 分体空调：多见于小型住宅和单间，采用挂机或柜机为末端，各自独立控制。优点是安装简单、造价较低，但户外机数量多，影响外观且普通机型通常不引入室外新风。

2. 多联机（VRV/VRF）：一套室外机可连接多个室内末端，便于分区控制。设计需核对连接限制、部分负荷、低温制热、制冷剂安全、室外机散热和检修条件。

3. 风机盘管加新风系统：房间末端主要处理冷热负荷，新风系统承担室外空气处理。它便于分区，但新风量、除湿、凝结水、过滤与末端清洁都要单独核实，安装了新风口不等于空气质量自然达标。

4. 全空气系统：以空气作为主要输送介质，可集中完成过滤、冷热和湿度处理，常见于大空间或人员密度变化明显的场所。它需要较大的风管与机房空间，分区、噪声和风量平衡会直接影响效果。

多联机系统的工作原理

多联机系统（Variable Refrigerant Flow，简称 VRF）通过改变制冷剂流量，使室外机与多个室内末端的负荷相匹配。它是一种常见选择，但并非所有多房间建筑都适用。

各室内机可以独立开停，但它们仍受同一系统的容量、管长、同时使用率和运行模式约束。能耗高低应与服务水平相同的备选系统比较，还要计入新风、室外机和辅助设备，不能仅凭“分区开停”作结论。

全空气系统的应用场景

全空气系统主要通过送风承担房间负荷，常用于电影院、展览馆和商场等大空间。变风量、送风温度与新风控制可以响应负荷变化，但较高的新风比例会增加处理负荷；空气质量还取决于室外空气、过滤、气流组织、排风和平衡调试。

---

设备系统的环境控制策略

空调、新风、照明、遮阳和其他设备会相互影响。楼宇自动化系统（Building Automation System，简称 BAS）可以汇集传感器数据、执行控制逻辑并记录能耗，但它只是工具。测点选错、传感器漂移、逻辑冲突或报警无人响应，都会让“智能控制”失去作用。

BAS 的价值在于把控制意图变成可观察、可调试的过程。例如，提前预冷需要结合天气预报、建筑热惯性、电价和次日使用计划；若时间设得过早，也可能增加能耗。每条联动逻辑都应说明触发条件、优先级、安全边界、退出条件和人工接管方式。

温湿度控制的基本逻辑

室内温湿度的调节依赖于传感器采集、控制器判断和执行器动作的闭环过程。

以办公楼的风机盘管系统为例，其温湿度控制一般包括以下几个基本环节：

1. 温度采集：室内温度传感器实时监测房间温度，并将数据发送至中央控制器。
2. 智能判定：控制器持续将当前温度与设定目标温度进行比较，并判断是否需要调节。
3. 执行调节：
   • 如果检测到室温高于设定值，控制器发出指令，打开冷水阀门，增加进入风机盘管的冷水流量，使空气被进一步冷却。
   • 当室温逐渐降至设定值附近，阀门会自动关小，冷水流量减少，系统趋于平衡状态。
4. 调节循环：该过程会不断循环实现“测量—比较—调节”闭环调控，不仅可以调节温度，也能实现部分湿度控制（如配合加湿或除湿设备）。

工程中可采用开关、比例或 PID 控制等方法。PID 适合连续调节，但参数不当会造成振荡、响应迟缓或阀门频繁动作；温度回路也不能替代独立的湿度控制。控制效果需要通过趋势数据和现场调试验证。

新风控制与CO₂浓度监测

人员是主要室内来源时，CO₂可用于判断通风是否随人数变化，但它不是所有污染物的代表，也不能单独证明室内空气“安全”。目标值应结合室外浓度、适用标准、测量位置和使用状态确定，并同时关注材料、颗粒物和特殊污染源。

需求控制通风（Demand Controlled Ventilation，简称 DCV）可根据人数或相关信号调整室外空气量。它有机会减少空置时段的处理能耗，但必须保留建筑材料等非人员污染源所需的基础通风，并处理传感器校准、响应滞后和最小风量限制。实际节能量取决于使用率、气候与控制策略。

---

建筑设备的节能运行

建筑设备用能来自暖通空调、照明、给排水、电梯及其他动力系统。各部分占比会随建筑功能、气候、使用时段和计量边界显著变化，不能先假定暖通空调一定占一半以上。更可靠的起点是查看分项计量与运行记录。

分析时既要看“用了多少”，也要看“何时使用、提供了什么服务”。日夜差异可能提示照明时程问题，夜间持续的泵耗可能提示控制或泄漏，空置区域仍有稳定冷量则可能暴露分区和阀门问题。数据只有与天气、人数和开放时间对齐，才有解释力。

主要节能措施

设备选型：比较设备效率时，要同时核对额定、部分负荷和项目设计工况。水泵、风机和主机应与系统工作点及调节范围匹配，避免长期低效运行。

变频调速：在满足条件的相似工况下，风机和水泵轴功率与转速近似呈三次方关系。真实系统还包含静压、最小流量、设备效率和控制下限，因此变频不自动等于节能，应按系统曲线与实测工作点判断。

分时分区运行：建筑在不同时段、不同区域的使用状态差异较大。通过合理划分空调分区，在非工作时间关闭非必要区域的设备，可以避免大量的空置能耗。

例如，在忽略静压且效率不变的理想相似系统中，转速降到额定值的 70%，轴功率约为 (0.7^3=0.343)，这个计算用于解释趋势。实际项目必须把静压、效率变化、最小流量和变频器损耗加回来，不能把 34.3% 直接当作电表读数。

---

设备系统与建筑一体化设计

如果等建筑方案基本定型后才安放设备，常会遇到管线无路可走、机房位置被动、室外机散热受阻或检修构件无法运出的情况。设备问题最终会反映到层高、立面、噪声、可用面积和运维成本上。

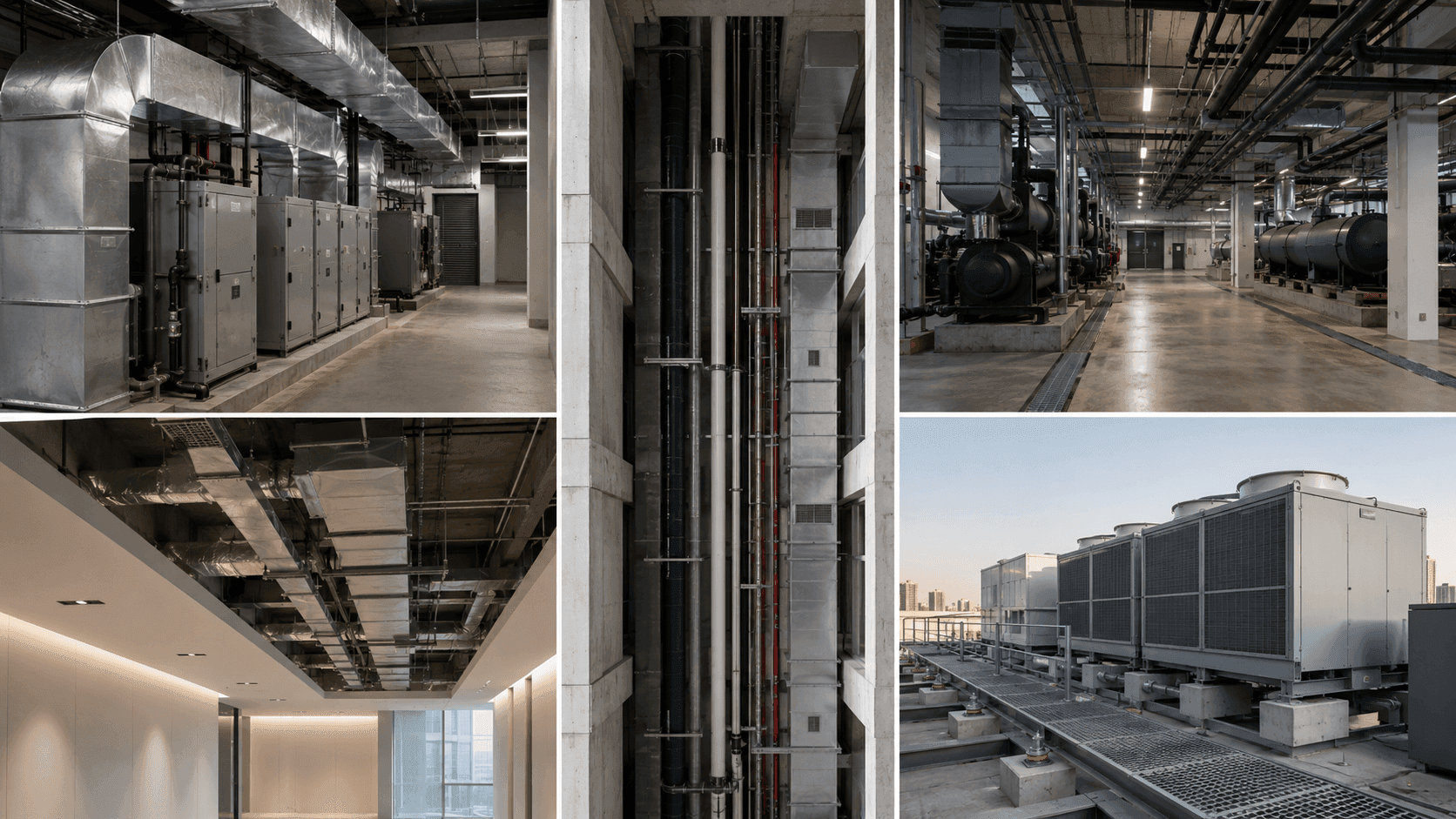

因此，方案阶段就应让建筑、结构、机电和幕墙专业共同确认主要机房、竖井、路由、进排风、设备荷载、降噪和运输更换路径。协同的目标不是把设备藏起来，而是让它能工作、能检修，也不妨碍人的使用与安全疏散。

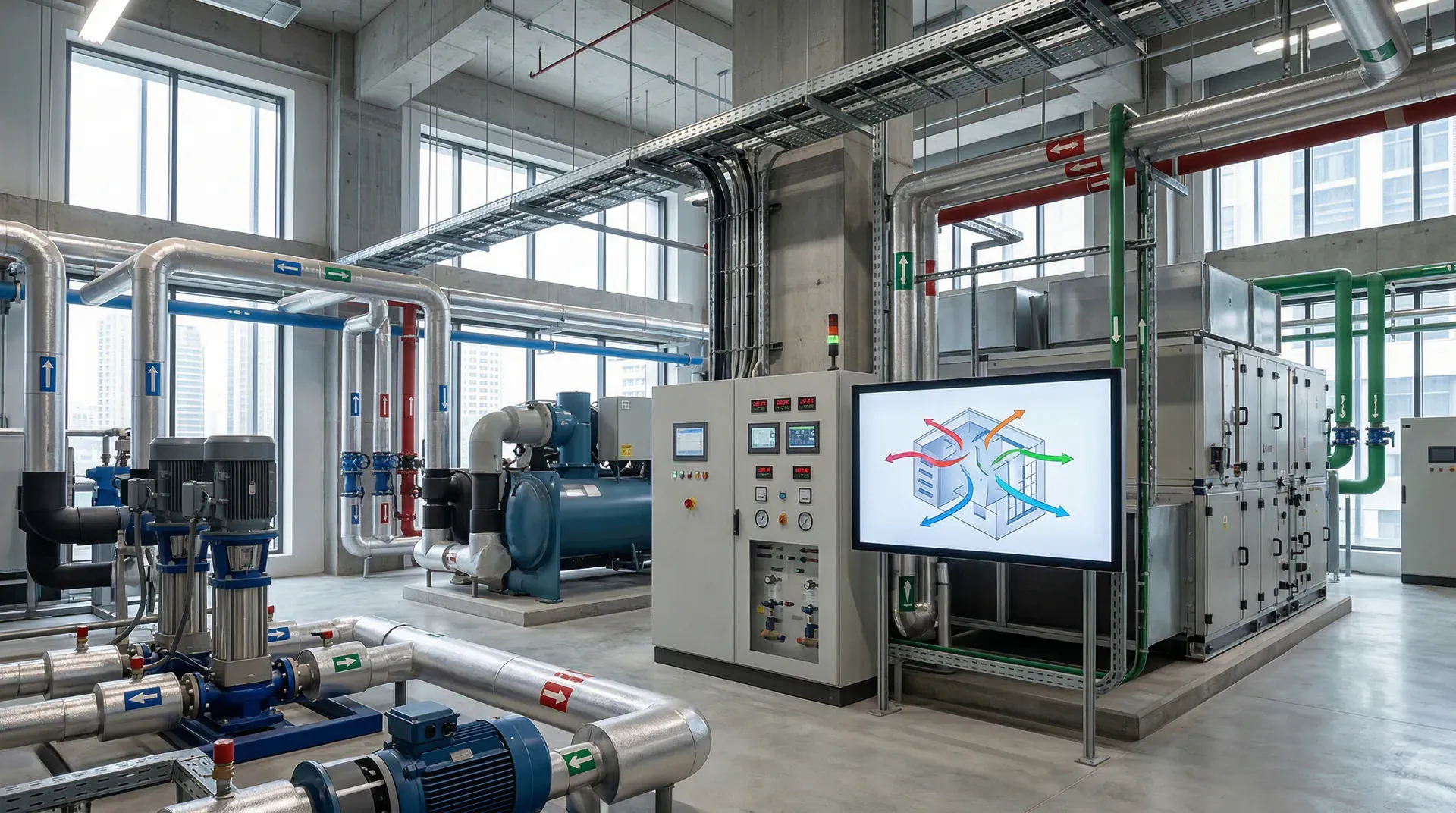

机电空间的预留原则

机电空间的合理预留是保障建筑功能性与综合品质的关键环节。由于暖通、给排水、电气等专业设备和管线体积大、走向复杂，如果在建筑方案阶段未充分考虑，容易导致：

• 后期改造困难
• 空间浪费
• 正常使用受到影响

为此，建议在设计初期，相关专业应联合评估空间需求，重点关注以下因素：

• 设备尺寸
• 维护通道
• 设备运转噪声
• 散热需求
• 检修和更换空间

科学规划机房、管井、设备层及吊顶空间，确保系统高效运作，并兼顾建筑空间的整体性与安全性。

外立面与设备的协调

空调室外机、新风进排气口、冷却塔等设备的外观处理是建筑立面设计的难点之一。较好的处理方式是在方案阶段就将设备位置纳入立面构图，通过格栅、百叶或设备层等方式进行统一整合，而非事后遮挡。

住宅室外机可以结合设备平台、阳台或立面构件组织，但遮挡方案必须保留进排风和检修条件，防止热风短路。公共建筑是否设置设备层、设置在哪里以及需要多高，应由系统规模、竖向分区、结构与消防条件共同决定；避难空间的使用还必须满足相应安全要求，不能默认拿来布置设备。

BIM技术在设备协调中的应用

建筑信息模型（BIM）技术为各专业在三维空间内协同设计提供了平台。在BIM模型中，结构构件、建筑隔墙和各专业管道同时呈现，碰撞检测功能可以自动识别管道与结构或管道之间的交叉冲突，并生成碰撞报告，供各专业工程师协调解决。

BIM 的碰撞检测可以提前暴露空间冲突，但软件发现“相交”不等于问题已经解决。模型还需要统一坐标、准确标高、可靠构件尺寸和明确的协调责任；解决方案则要同时满足施工顺序、检修、防火、排水坡度和净高要求。
