弯曲剪应力

当梁承受剪力时，每个截面上的材料并不是平均分担这些内力，而是根据截面形状和材料分布的不同，在截面内以一定规律分布剪应力。例如，对于等宽矩形截面，剪应力沿高度呈抛物线分布，在中性轴达到最大值，两侧边界为零；而像工字梁这类复杂截面，在翼缘与腹板的交界处剪应力分布会发生明显变化。

通常我们使用一系列初等理论公式来描述这些剪应力分布。需要注意的是，这些公式仅适用于材料均匀、线弹性、变形较小的梁体，并应用于远离集中荷载、支座或截面突变部位的区域。在局部强压、开孔、连接节点、存在裂缝以及薄板屈曲等特殊情况下，应采用更专业的分析方法。

剪应力的计算能够帮助我们了解外力穿过截面的路径和分布情况。这是工程结构设计和安全评估的重要基础，但剪应力分析只是梁安全判断的一个环节，全面的结构安全性还需要结合其他因素综合考虑。

---

弯曲剪应力的概念

梁横截面上的剪应力

横向荷载使梁截面通常同时出现弯矩和剪力。截面上剪应力分布对面积的合力等于截面剪力；本章讨论的就是这种与梁弯曲问题相伴的横向剪应力。

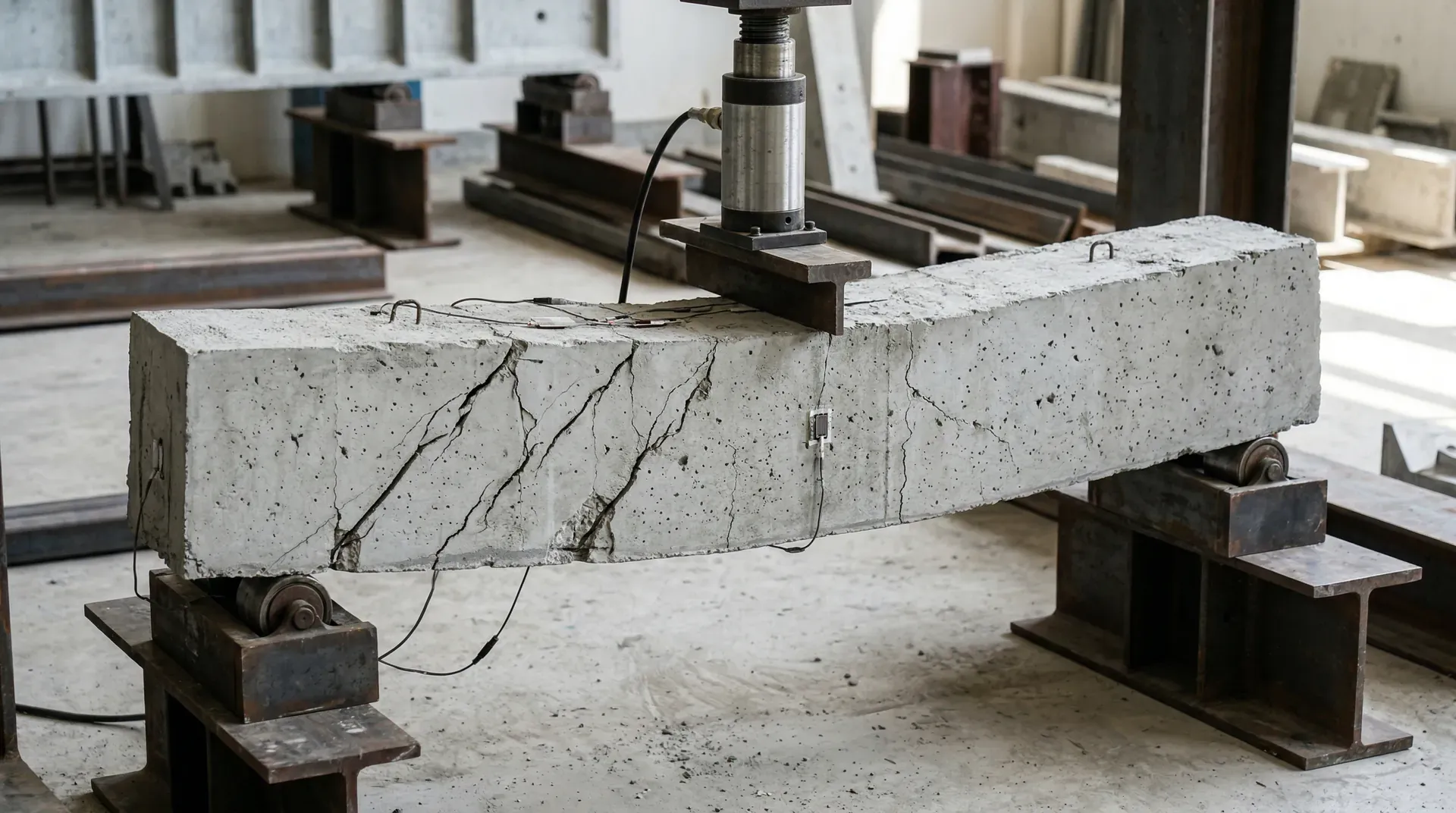

在实际工程中，很多构件在受弯曲载荷时都会产生显著的剪应力。例如，工业厂房中的钢筋混凝土梁，不仅要抵抗板自重和设备荷载产生的弯矩，还必须承受由于跨度和支点位置产生的较大剪力。又如桥梁主梁在车辆通过时，支座附近的剪力极大，对这些部位的安全性提出了更高要求。因此，单纯计算正应力是不全面的，合理分析和校核剪应力至关重要。

下面总结几个典型构件因剪力产生剪应力的工程例子：

剪应力的分布特点

不能把某一种截面的规律当作所有梁的规律。对均质等宽矩形截面的初等梁模型，可作如下概括：

1. 方向：横截面上的剪应力切向于截面，其合力方向与截面剪力一致；相邻纵向截面上还存在互等剪应力。
2. 同高近似：矩形截面的初等公式把同一高度处的剪应力视为沿宽度均匀，靠近侧边的真实局部分布更复杂。
3. 沿高度分布：上下自由边界处为零，向中性轴增大，并在中性轴处达到最大值。

以一根简支钢梁为例，其上承受两个等值集中荷载。剪力沿梁长发生阶跃式变化，荷载作用点剪力发生突变，支座处剪力达到最大，而跨中某些区域甚至可能出现剪力为零的区段。这有助于我们识别剪应力分布的“高危区域”和设计重点。

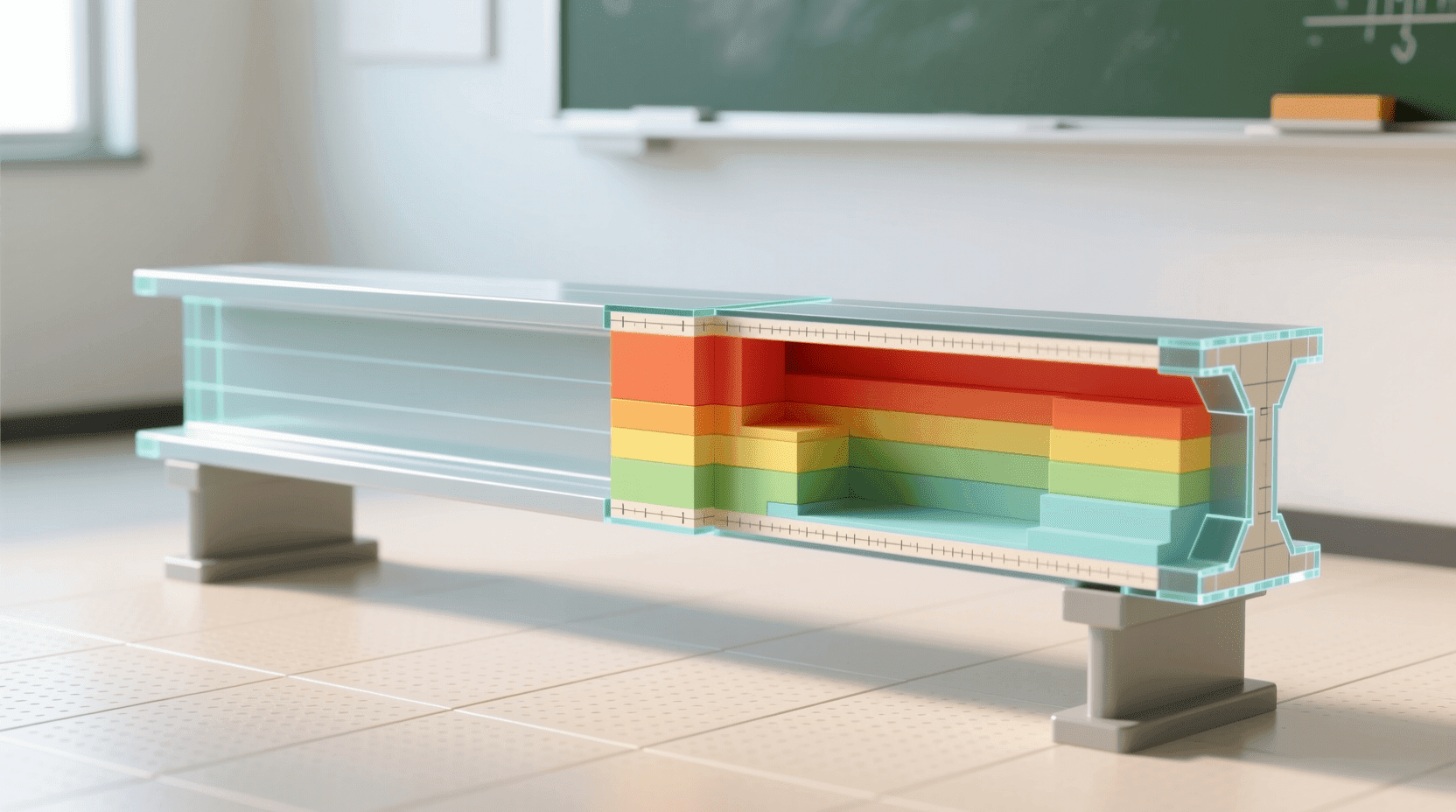

通过横截面剪应力分布的简图，可以进一步帮助理解：

对矩形截面，名义剪应力在中性轴处最大；但“名义剪应力为零”不等于边缘附近对所有失效都安全。局部承压、连接、裂缝、缺口和界面剥离可能出现在其他位置，应按相应模型检查。

---

矩形截面梁的剪应力

剪应力计算公式

对于矩形截面梁，通过弹性力学的理论推导，可以得到横截面上任意高度处剪应力的计算公式。设矩形截面的宽度为 b，高度为 h，截面上的剪力为 Q，距中性轴为 y 处的剪应力为 τ，则剪应力的计算公式为：

$$\tau = \frac{Q S_z}{I b}$$

其中，$S_z$ 是截面上距中性轴为 y 的横线以外部分面积对中性轴的静矩，I 是整个截面对中性轴的惯性矩，b 是计算剪应力处的截面宽度。

对于矩形截面，经过计算可以得到更为简便的表达式。中性轴处的最大剪应力为：

$$\tau_{\max} = \frac{3Q}{2bh}$$

而距中性轴为 y 处的剪应力为：

$$\tau = \frac{3Q}{2bh}\left(1 - \frac{4y^2}{h^2}\right)$$

从公式可以看出，剪应力沿截面高度呈抛物线分布，在中性轴处达到最大值，在上下边缘处为零。

剪应力分布规律

为了直观地理解矩形截面梁剪应力的分布规律，我们通过图表来展示不同高度处剪应力的变化情况。假设一根矩形截面梁，高度为 200mm，宽度为 100mm，截面上的剪力为 30kN。

木梁常见矩形截面，但木材具有方向性，缺口、孔洞、端部连接和含水率都会影响剪切表现。即使使用同一几何公式，材料限值也应与树种、等级、受力方向、使用环境和所采用标准相符，不能套用一个笼统范围。

平均剪应力与最大剪应力的关系

在工程实际中，有时会使用平均剪应力来进行粗略估算。平均剪应力定义为剪力除以截面面积，即：

$$\tau_{\mathrm{avg}} = \frac{Q}{bh}$$

对比最大剪应力的公式可以发现：

$$\tau_{\max} = \frac{3}{2}\tau_{\mathrm{avg}} = 1.5\tau_{\mathrm{avg}}$$

系数 $1.5$ 把矩形截面的不均匀分布与平均值联系起来。平均值 $Q/A$ 仍可用于量纲和数量级检查，但若任务要求最大名义剪应力，就应使用与截面形状相符的分布公式。

---

工字形截面梁的剪应力

工字形截面的特点

在工程中，工字形截面因其优良的抗弯性能而被广泛应用。钢结构建筑的主梁、桥梁的钢梁、起重机的大梁等都常采用工字形截面。工字形截面由上翼缘、腹板和下翼缘三部分组成，其截面形状使得材料主要分布在离中性轴较远的位置，从而获得较大的抗弯截面模量。

工字形截面在承受剪力时，其剪应力分布与矩形截面有显著不同。由于腹板较薄而翼缘较宽，剪应力主要集中在腹板上，而翼缘中的剪应力相对较小。这一特点对工字形梁的强度计算有重要影响。

腹板中的剪应力

在工字形截面中，腹板宽度通常明显小于翼缘宽度。由 $\tau=QS_z/(Ib)$ 可见，跨过翼缘—腹板交界后，局部宽度 $b$ 的骤减会使剪应力显著增大；把 $\tau b$ 看作单位高度上传递的剪力，更容易理解腹板为何承担主要份额。

腹板承担的具体比例取决于翼缘、腹板的尺寸，不能统一写成“总是超过 $95\%$”。初步估算有时把全部剪力除以腹板面积：

$$\tau_{\mathrm{web,avg}} \approx \frac{Q}{h_w t_w}$$

其中，$h_w$ 是腹板的高度，$t_w$ 是腹板的厚度。

这个式子是便于估量的近似，不会自动包含翼缘贡献、腹板屈曲、孔洞和局部承压。需要最大名义剪应力时，应按实际截面计算 $S_z$、$I$ 与局部宽度；薄腹板还要按相应设计方法检查稳定。

翼缘中的剪应力

翼缘中的横向剪应力往往低于腹板，但翼缘仍要把纵向力通过翼腹连接传递，不能笼统说“剪应力可忽略”。焊缝、螺栓或胶合界面的设计尤其需要剪流概念；翼缘还可能受局部屈曲、横向弯曲和集中力影响。

若要比较某根工字梁腹板与翼缘的数值，应同时给出完整截面尺寸、剪力和取点位置，再由 $QS_z/(Ib)$ 计算。只给型号和两个应力结果无法复算，也不能作为所有工字梁的比例依据。

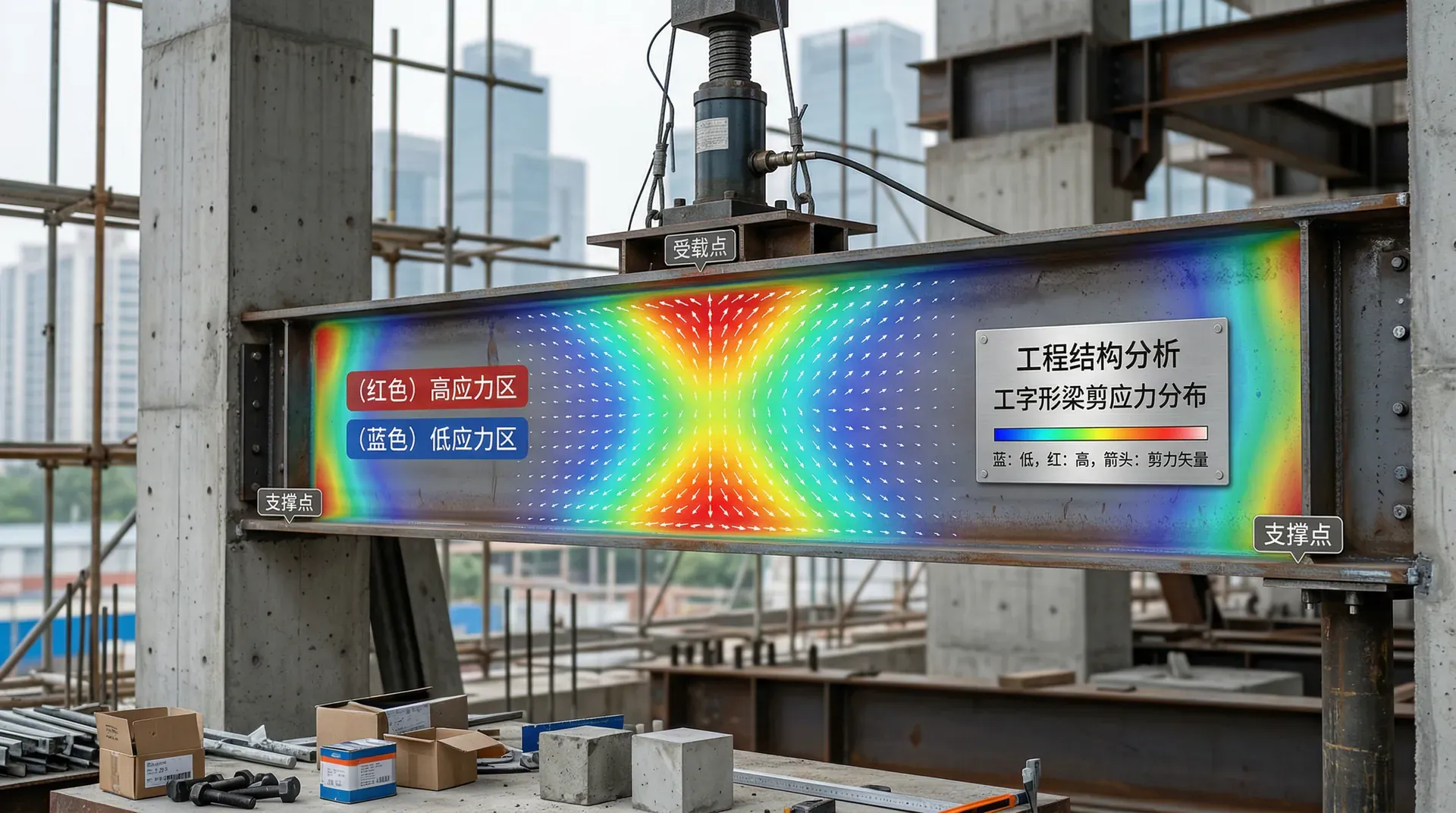

工字形截面剪应力分布

下面是腹板与翼缘在各典型截面位置的剪应力具体数值进行对比。这样不仅有助于突出腹板承担绝大部分剪力的事实，也能让我们观察到从翼缘外边缘到中性轴各位置剪应力的变化趋势。这种分布特征对于工字钢梁的结构安全设计与腹板厚度选择等有着重要的参考意义。

---

梁的剪应力强度条件

在本章采用的许用应力法课堂模型中，可把最大名义剪应力与题设限值比较：

$$\tau_{\max} \leq [\tau]$$

其中，$\tau_{\max}$ 是所用截面模型给出的最大名义剪应力，$[\tau]$ 来自题设或相应设计方法。实际构件的承载机理可能涉及屈服、裂缝、销栓作用、骨料咬合、腹板屈曲或连接破坏，不能用一个通用安全系数覆盖。

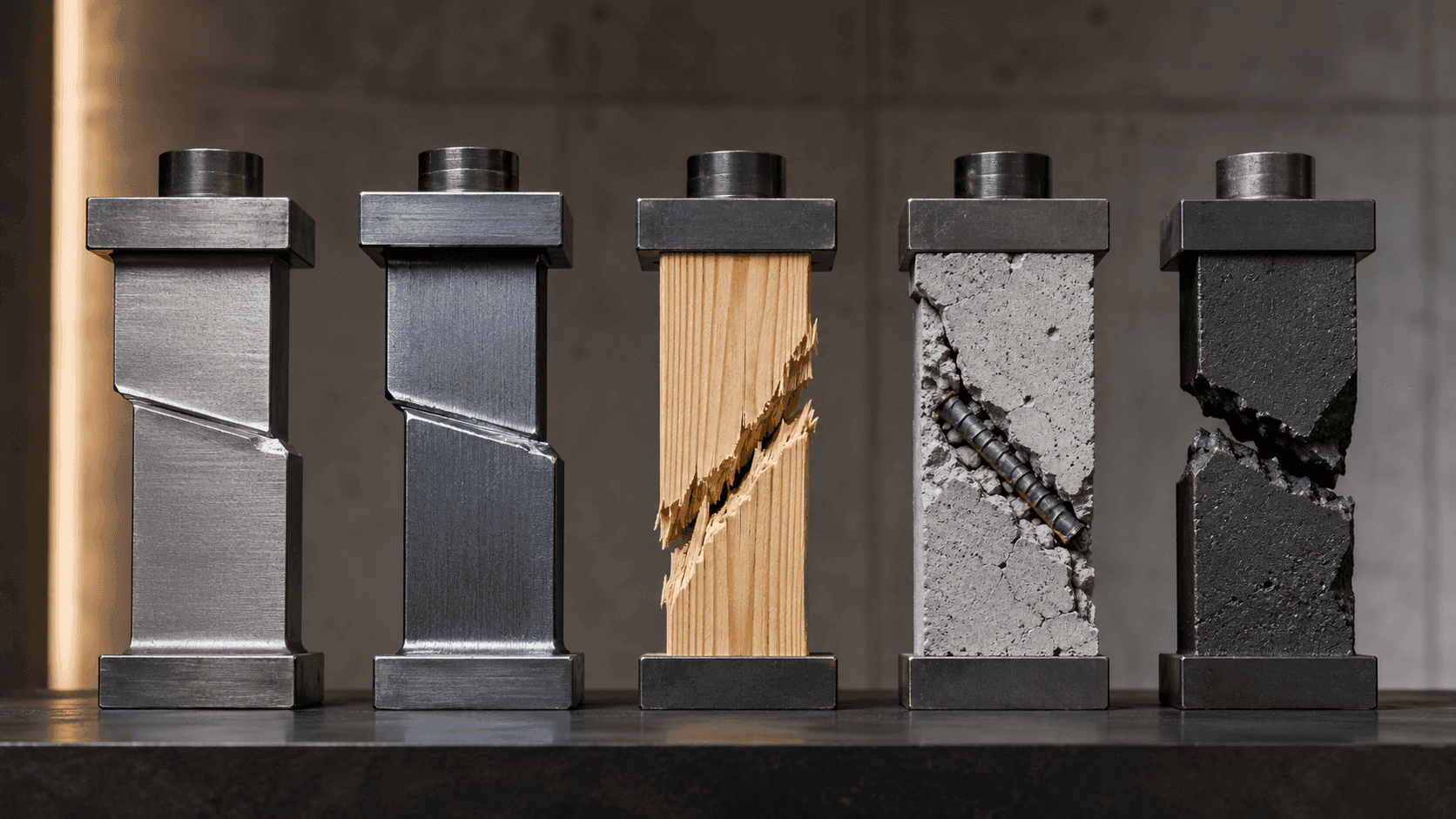

不同材料需要关注的依据并不相同。与其记一张脱离条件的“许用剪应力表”，不如先确认数据来源与失效模式：

控制模式由内力比例、截面形状、稳定、材料和连接共同决定。钢梁可能由腹板剪切屈服或屈曲控制，混凝土梁的抗剪也不是把它归为“脆性材料”后套用均质弹性剪应力就能解决。

强度校核与设计

根据剪应力强度条件，梁的剪切强度计算包括三类问题。第一类是强度校核，即已知梁的截面尺寸和所受载荷，计算最大剪应力，检验是否满足强度条件。第二类是截面设计，即根据所受载荷和材料的许用剪应力，确定梁的截面尺寸。第三类是确定许可载荷，即已知梁的截面尺寸和材料的许用剪应力，确定梁所能承受的最大载荷。

下面只演示均质矩形截面的名义剪应力计算。设截面宽 $250\,\mathrm{mm}$、高 $500\,\mathrm{mm}$，所考察截面剪力为 $90\,\mathrm{kN}$，题设名义剪应力限值为 $1.43\,\mathrm{MPa}$。这个算例不冒充钢筋混凝土梁抗剪设计，因为开裂混凝土、纵筋和箍筋的共同作用不能由矩形均质梁公式完整表示。

根据矩形截面梁的最大剪应力公式：

$$\tau_{\max} = \frac{3Q}{2bh} = \frac{3 \times 90000}{2 \times 250 \times 500} = 1.08\,\mathrm{MPa}$$

由于 $\tau_{\max}=1.08\,\mathrm{MPa}<[\tau]=1.43\,\mathrm{MPa}$，本算例通过这一项名义应力比较。结论不扩展到裂缝、稳定、局部承压或整体构件安全。

剪应力与正应力的综合作用

同一材料点可能同时有弯曲正应力和剪应力：矩形梁外缘正应力较大而剪应力为零，中性轴处则相反，中间位置二者并存。下一章将用应力状态与强度理论判断这种组合，不能预先假定总由正应力控制。

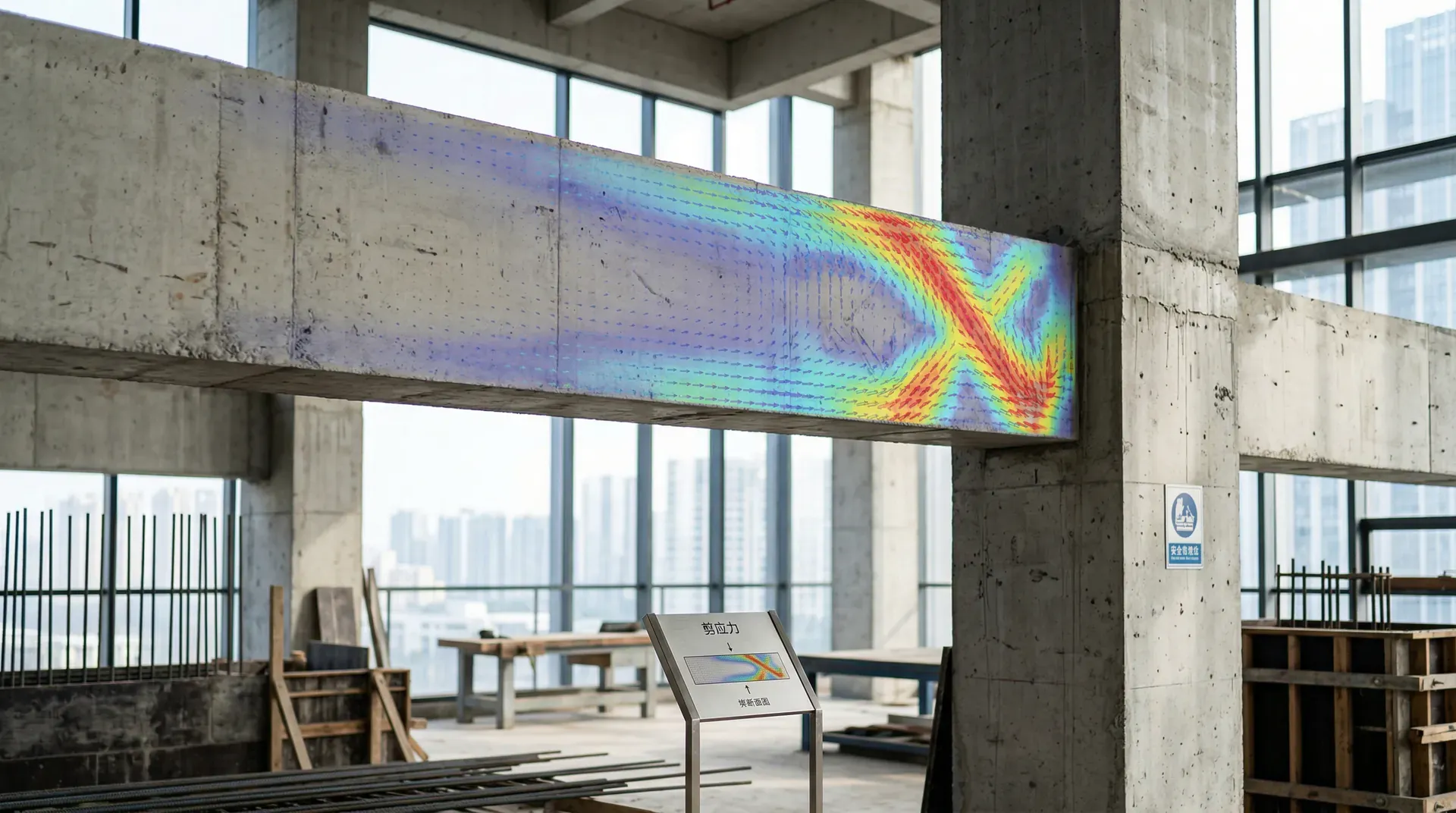

当梁较深、荷载距支座较近或局部应力区相互重叠时，平截面假定与细长梁剪应力公式可能不再可靠。跨高比的界限随结构类型和采用的方法而异，此时应改用适合深梁或应力扰动区的模型，而不只是把正应力、剪应力两个初等公式各算一遍。

下方是不同跨高比梁的应力特点:

薄腹板梁可在支座、集中力或特定区段设置加劲肋，以改善局部承压、腹板屈曲和面外刚度。加劲肋不会凭空改变全截面应满足的剪力平衡，也不保证“整体安全裕度”；其位置、刚度、连接和与腹板共同工作的方式都要计算。

---

剪应力分布本质

弯曲剪应力讨论的是横向剪力如何通过梁的截面传递。它与弯曲正应力不是同一种分布：在一些常见实心对称截面中，正应力在距离中性轴最远处显著，而剪应力往往在靠近中性轴的位置更需要关注。具体分布会随截面几何、材料、连接和局部构造而改变，不能只凭“上边缘、下边缘”猜测。

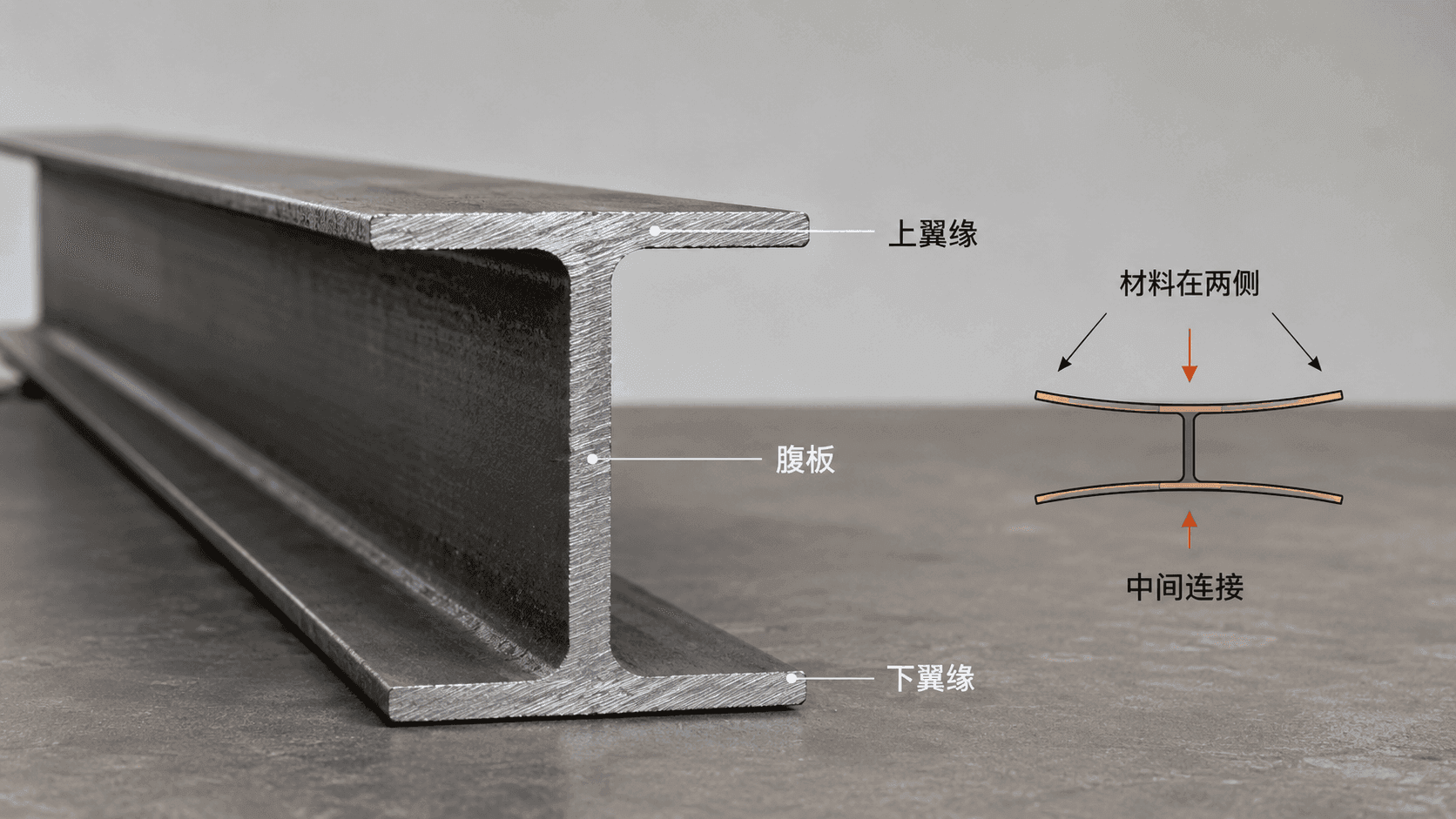

工字形截面的直觉

工字形截面的翼缘常把材料布置在远离中性轴的位置，以提高抗弯效率；腹板则连接上下翼缘，并在传递剪力方面承担重要角色。这不是说翼缘“没有剪力”或腹板“只受剪”，而是提示不同部位的主导作用可能不同。真实连接、开孔、焊缝、螺栓和局部屈曲仍需单独核对。

---

总结

矩形截面的 $1.5Q/A$ 是一个有边界的结论；更一般的入口是 $\tau=QS_z/(Ib)$。$Q$ 决定要传递的合力，$S_z/I$ 反映已累积的截面面积与其位置，局部宽度 则决定这股剪力在该高度摊得多薄。工字形截面在翼腹交界处的变化，正好把这三个量的作用显示出来。

以工字梁为例，若用两块翼缘板和一块腹板拼接，可按下列步骤梳理弯曲剪应力的力流：

1. 弯矩变化与翼缘轴力

   • 在距端部 $x$ 的位置，取一小段长度为 $\Delta x$。
   • 该段两端的弯矩有差值 $\Delta M$，引起翼缘板的轴向合力出现不同。

2. 力流路径

   • 这部分轴向合力差，需沿翼缘与腹板的连接缝“横向”传递到腹板——也就是穿过翼缘-腹板的焊缝或螺栓。
   • 腹板进一步将这份力流沿高方向继续分配，实现剪力的整体传递。

3. 与剪流的关系

   • 把合力差除以 $\Delta x$，即得到单位长度上的“力流”，这就是剪流 $q=\frac{\Delta F}{\Delta x}$。

这个追踪过程帮助我们理解：剪应力不仅是公式，而是具体作用在连接件与截面各部分的一股真实力流。
