弯曲应力

想象用两只手托住直尺的两端，再用力按下中部，直尺会因受力而弯曲。此时你会发现，直尺上侧的纤维被压缩，下侧则被拉长。无论是日常生活中的简易尺子，还是工程中的梁、楼板带、机械主轴、车架横梁等构件，尽管体积和材质各异，但在受弯时都呈现出类似的变形规律：一侧受拉伸长，另一侧则受压缩短。这种现象体现了弯曲时构件内部的应力分布。

在结构分析和材料力学中，工程师通常会关心受弯构件内部各处受到的正应力如何分布。尤其是在横截面上，不同高度的位置会有不同的正应力大小和方向，并且这种分布情况与截面的形状、尺寸、加载方式等密切相关。了解并掌握这种弯曲下的应力分布规律，是安全设计和合理选材的基础。

除了弯曲强度，工程实际还需要考虑挠度（变形大小）、结构整体的稳定性，以及细部构造等因素。单凭一种计算公式或某一项验算，难以囊括全部安全要求。因此，在设计和分析时应明确，弯曲正应力的常规计算适用范围有限，遇到特殊条件还需要结合其他验算与更精细的模型分析。

---

弯曲的概念

主要承受横向荷载、内力以弯矩和剪力为主的细长构件通常按梁建模。真实构件可能还承受轴力、扭矩或动力作用；把它称为梁，是选择一个主导受力模型，不是说其他作用自动消失。

梁的类型主要根据支承方式和受力特点进行划分。下方简明地对比了常见的几种梁形式及其典型应用场景：

除了支承方式，梁的受力状态也有区别。纯弯曲是指梁的某一段只受弯矩（没有剪力）；横力弯曲则在梁上既有弯矩又有剪力。例如：

• 在简支梁跨内施加两个对称且同向的集中力，支座反力与两荷载共同形成四点弯曲；两个加载点之间若无其他横向荷载，剪力为零、弯矩为常量，可形成纯弯曲区；
• 实际楼板梁或桥梁大都承受均布荷载，各截面上既有弯矩也有剪力，这属于横力弯曲，是最典型的工程情形。

弯曲变形的几何特征

梁发生弯曲时的变形具有鲜明的几何特征：梁的中轴从直线变为曲线，我们称这条曲线为挠曲线。拿现实中的例子来说，一个操场看台的楼板梁在荷载作用下，中部会略微下挠——这一下凹幅度就是挠度，即截面形心在垂直轴线方向上的位移。

同时，变形后的梁横截面会发生转动：变形前彼此平行的各截面，变形后会绕某一轴线（中性轴）相对“倾斜”一定角度，这就形成了转角。转角大小随截面位置不同而变化。

挠度和转角会影响饰面、隔墙、设备对中和人的使用感受。允许值取决于结构类型、荷载组合、非结构构件和采用的标准，不能把某个跨高比当作所有梁的通用限值。

---

纯弯曲时的正应力

平面假设与变形规律

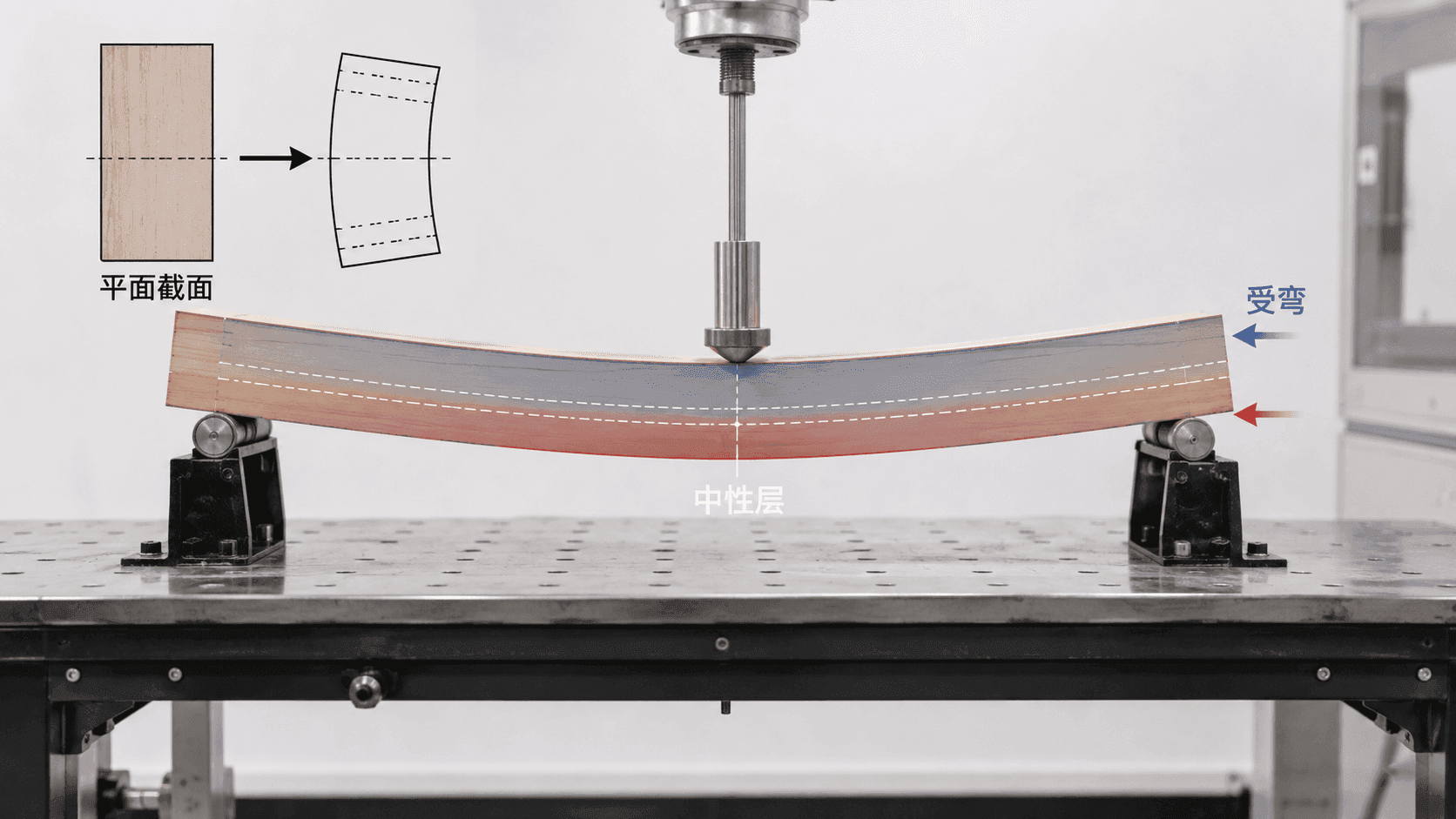

初等梁理论采用平面截面假定：梁变形前的平面横截面，变形后仍近似保持为平面。对细长、线弹性、小变形梁且远离集中荷载和几何突变处，这一假定通常能给出有用结果；深梁、短梁或局部区域可能需要考虑剪切变形和更精细的应力场。

可在矩形橡胶条或试验梁侧面画正交网格观察弯曲：横向线在小变形下近似保持直线，纵向线则弯成曲线。这个现象帮助建立模型，但一次观察不能证明假定在所有梁、所有位置都成立。

基于平面截面假定，纵向应变沿截面高度线性变化。哪一侧受拉取决于弯矩方向，不能固定记成“上压下拉”；应变为零的点组成中性层，它与横截面的交线称为中性轴。

正应力公式的推导

若材料在拉压两侧均按同一线弹性模量工作，且弯曲绕截面形心主轴发生，纵向正应力也沿高度线性变化。设点到中性轴的有符号距离为 $y$，按所选符号约定可写成：

$$\sigma = \frac{My}{I}$$

其中，$M$为弯矩，$I$为截面对中性轴的惯性矩，$y$为所求点到中性轴的距离。这就是著名的弯曲正应力公式。这个公式表明，横截面上各点的正应力与该点到中性轴的距离成正比。

对于矩形截面梁，其惯性矩为

$$I = \frac{bh^3}{12}$$

其中$b$为截面宽度，$h$为截面高度。可见，增加截面高度对提高抗弯能力的效果非常显著，因为惯性矩与高度的三次方成正比。这就是为什么工字钢要把大部分材料布置在远离中性轴的翼缘处，而不是集中在腹板上。

中性轴的位置

对均质、单一材料且无轴力的线弹性直梁，中性轴通过截面形心。组合材料梁、材料拉压模量不同或同时存在轴力时，需要用相应模型重新确定零应力位置，不能直接套用形心结论。

以一个不重叠分块的 T 形截面为例：翼缘宽 $200\,\mathrm{mm}$、厚 $50\,\mathrm{mm}$，腹板在翼缘下方，宽 $50\,\mathrm{mm}$、高 $150\,\mathrm{mm}$。取翼缘上边缘为基准，形心位置为 $\bar{y}=(10000\times 25+7500\times 125)\mathrm{/}(10000+7500)\approx 67.9\mathrm{m}$。分块时若把翼缘与腹板重叠区域算了两次，答案就会偏移。

---

抗弯截面模量

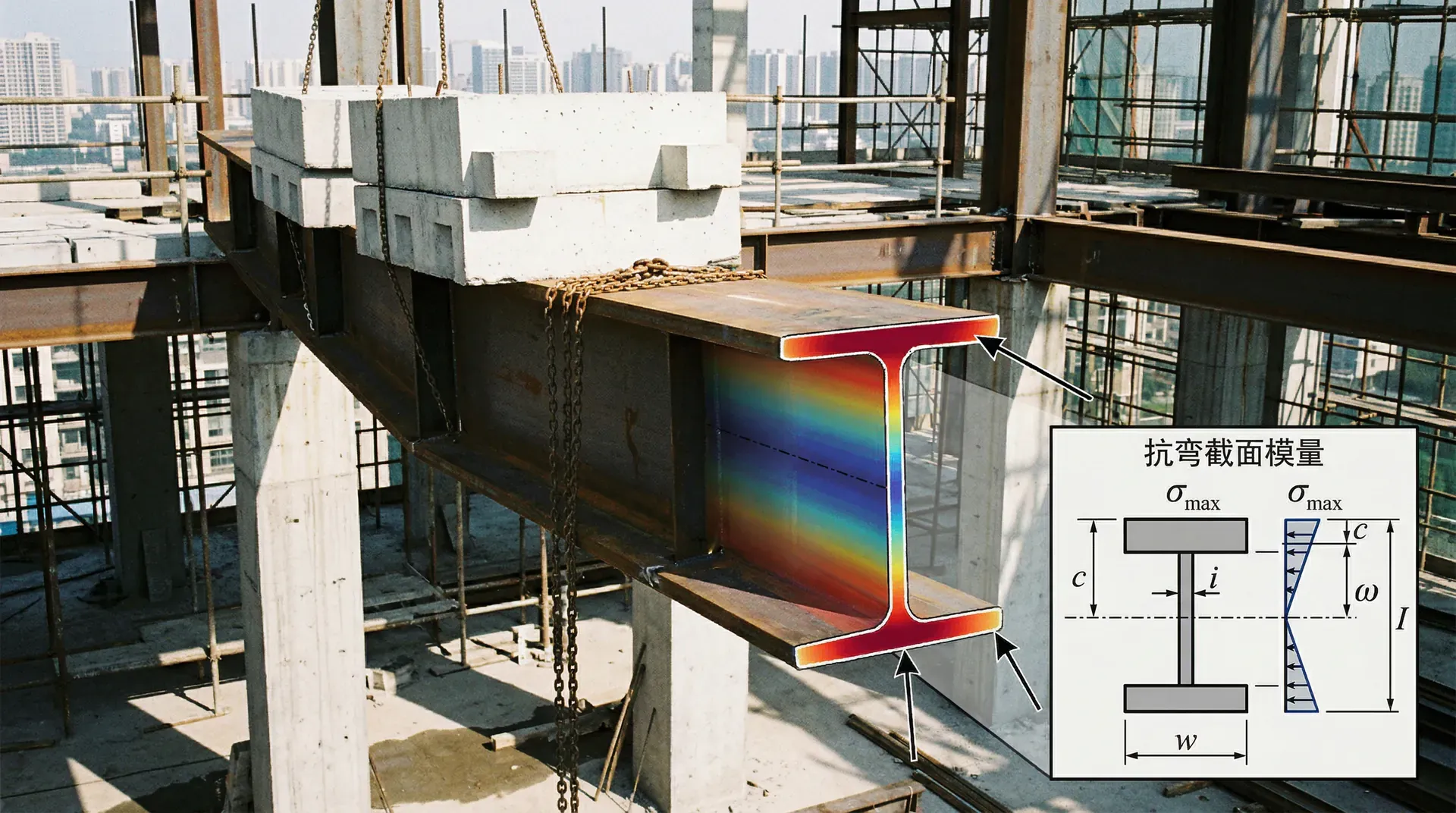

抗弯截面模量的定义

在工程设计中，梁的最大正应力往往是设计的控制因素。根据正应力公式，最大正应力发生在距中性轴最远的边缘处。设ymax为中性轴到截面边缘的最大距离，则最大正应力为：

$$σmax = \frac{Mymax}{I} = \frac{M}{I/ymax}$$

其中 $I/y_{\max}$ 称为该边缘对应的抗弯截面模量，用 $W_z$ 表示。于是该侧最大正应力可写为：

$$σmax = \frac{M}{Wz}$$

抗弯截面模量是几何量，单位为 $\mathrm{mm^3}$ 或 $\mathrm{cm^3}$。对于上下不对称截面，中性轴到两侧边缘的距离不同，应分别计算 $W_{z,\mathrm{top}}$ 与 ，再结合弯矩方向和材料拉压性能判断控制侧。

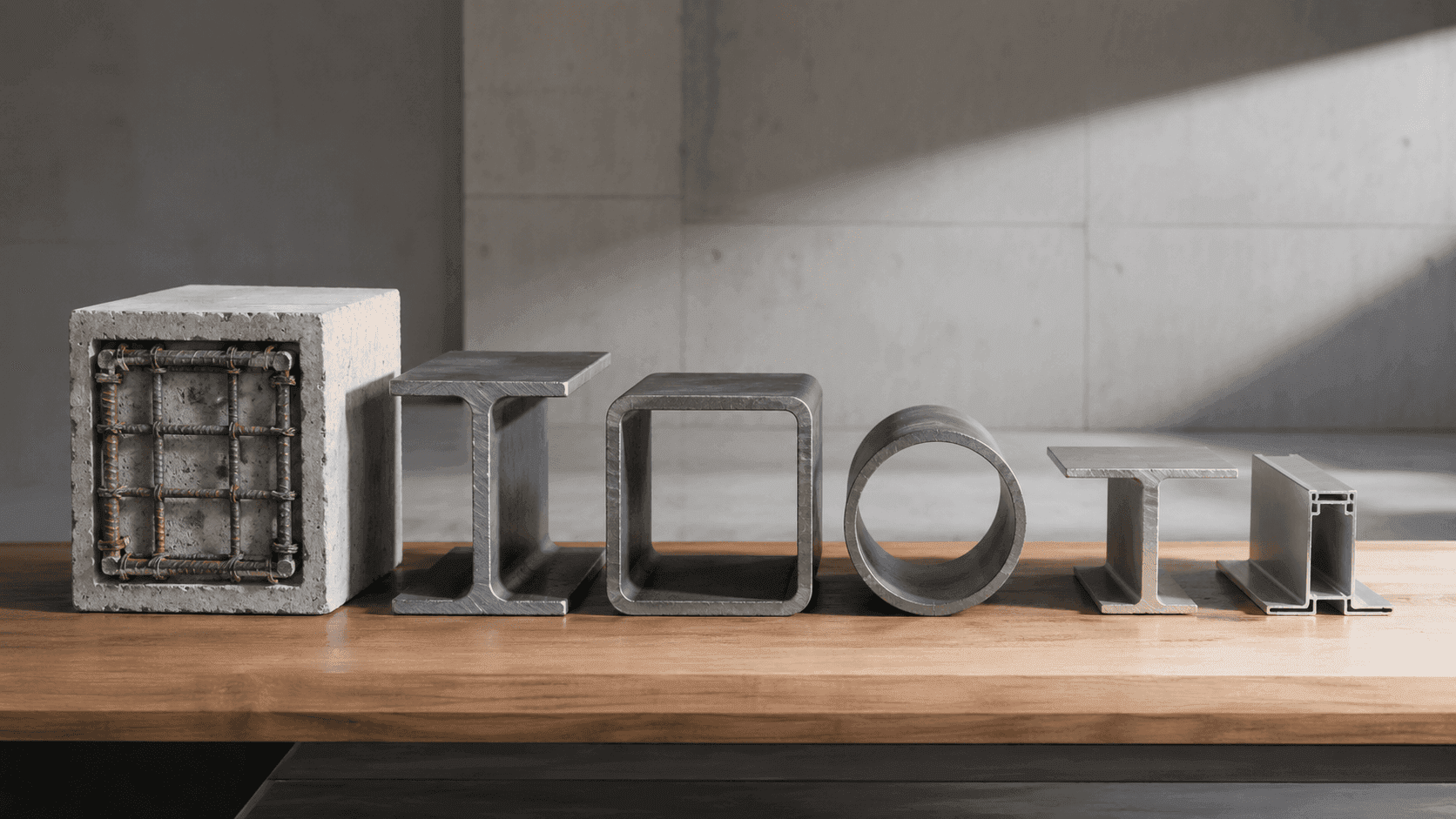

常见截面的抗弯截面模量

对于矩形截面，宽度为b，高度为h，其抗弯截面模量为：

$$Wz = \frac{bh^2}{6}$$

可见，矩形截面的抗弯截面模量与宽度成正比，与高度的平方成正比。这说明增加截面高度比增加宽度更有效。某楼板梁采用矩形截面，宽度$200\,\mathrm{mm}$，高度$400\,\mathrm{mm}$，其抗弯截面模量为：

$$W_z = \frac{200 \times 400^2}{6} = 5.33 \times 10^6\,\mathrm{mm}^3 = 5330\,\mathrm{cm}^3$$

如果将这个截面改为高度$500\,\mathrm{mm}$而宽度保持不变，抗弯截面模量将增加到$8.33 \times 10^6\,\mathrm{mm}^3$，提高了$56\%$。而如果保持高度不变而将宽度增加到$250\,\mathrm{mm}$，抗弯截面模量只增加到，仅提高了。

对于圆形截面，直径为$d$，其抗弯截面模量为：

$$W_z = \frac{\pi d^3}{32}$$

圆形截面常用于轴类零件和管道支架。某起重机的吊钩横梁采用圆形截面，直径$100\,\mathrm{mm}$，其抗弯截面模量为：

$$W_z = \frac{\pi \times 100^3}{32} = 98174\,\mathrm{mm}^3 \approx 98.2\,\mathrm{cm}^3$$

工字型截面的优越性

工字形截面把较多材料放在上下翼缘，适合承担绕强轴的弯矩。以某规格表中截面高度约 $160\,\mathrm{mm}$、面积约 $26.1\,\mathrm{cm^2}$、强轴截面模量约 $141\,\mathrm{cm^3}$ 的工字钢为例，使用时仍应以实际产品和规格表为准。

若把相同面积做成宽 $82\,\mathrm{mm}$、高约 $32\,\mathrm{mm}$ 的实心矩形，其绕水平形心轴的截面模量约为 $14\,\mathrm{cm^3}$。这个对比说明的是“同面积、同弯曲轴”下材料位置的影响，并不表示该工字钢在任意方向和任意失效模式下都强十倍。

---

梁的正应力强度条件

强度条件的建立

在本章采用的许用应力法课堂模型中，可用最大名义弯曲正应力与题设限值比较：

$$σmax = \frac{Mmax}{Wz} ≤ [σ]$$

其中 $M_{\max}$ 是所考虑组合下的最大弯矩，$W_z$ 要与弯曲轴和受检边缘对应，$[\sigma]$ 则由题设或所采用方法给出。实际结构可能采用极限状态设计、分项系数和材料设计强度，不能把材料牌号数字简单除以一个通用安全系数。

强度计算的三类问题

在工程实际中，强度计算通常涉及三类问题：强度校核、截面设计和确定许可荷载。

先用一个均质线弹性矩形梁演示公式流程：简支梁跨度 $6\,\mathrm m$，承受包含自重在内的均布线荷载 $15\,\mathrm{kN/m}$，截面宽 $200\,\mathrm{mm}$、高 $400\,\mathrm{mm}$，题设给定名义正应力限值 $14.5\,\mathrm{MPa}$。为避免误用，这里不把它称为真实 C30 钢筋混凝土梁；钢筋混凝土开裂后的应力分布不能用毛截面 完整描述。

首先计算最大弯矩。简支梁在均布荷载作用下，最大弯矩发生在跨中，其值为：

$$M_{\text{max}} = \frac{qL^2}{8} = \frac{15 \times 6^2}{8} = 67.5\,\text{kN}\cdot\text{m} = 67.5 \times 10^6\,\text{N}\cdot\text{mm}$$

然后计算抗弯截面模量：

$$W_z = \frac{bh^2}{6} = \frac{200 \times 400^2}{6} = 5.33 \times 10^6\,\text{mm}^3$$

最大正应力为：

$$\sigma_{\text{max}} = \frac{M_{\text{max}}}{W_z} = \frac{67.5 \times 10^6}{5.33 \times 10^6} = 12.7\,\text{MPa}$$

因此，本算例的名义弯曲正应力为 $12.7\,\mathrm{MPa}$，小于题设限值，应力比为 $87.6\%$。这个结论只对给定的均质线弹性模型和单项校核成立，不能据此宣告真实楼板梁整体安全。

截面设计与优化

截面设计是根据内力和题设限值先求所需几何量，再选候选截面并继续复核。设某课堂算例给定最大弯矩 $80\,\mathrm{kN\cdot m}$、名义正应力限值 $150\,\mathrm{MPa}$，拟从一张工字钢规格表中初选截面。

根据强度条件：

$$W_z \geq \frac{M_{\text{max}}}{[\sigma]} = \frac{80 \times 10^6}{150} = 533333\,\text{mm}^3 = 533\,\text{cm}^3$$

若题目所附规格表给出某候选截面的 $W_z=401\,\mathrm{cm^3}$，它不满足本项要求；另一候选截面的 $W_z=535\,\mathrm{cm^3}$，刚好超过所需值，可进入下一轮校核。型钢名称、尺寸和截面性质应以所采用的现行规格资料为准，且“进入下一轮”不等于已经完成选型。

两根较小型钢组成组合截面时，整体 $I$ 和 $W$ 取决于两根型钢的相对位置、连接是否能传递剪力以及计算轴，不能简单把两个单根截面模量相加。组合方案还要检查连接、整体稳定、施工误差和防腐空间，所谓“更好”必须对应明确目标。

确定许可荷载的课堂算例与截面设计方向相反：已知截面及题设应力限值，反求某种理想荷载的上界。设一根跨度 $5\,\mathrm m$ 的简支梁，题目给定 $W_z=186\times10^3\,\mathrm{mm^3}$、，且只考虑全跨均布线荷载。

根据强度条件：

$$M_{\text{max}} \leq W_z [\sigma] = 186 \times 10^3 \times 150 = 27.9 \times 10^6\,\text{N}\cdot\text{mm} = 27.9\,\text{kN}\cdot\text{m}$$

对于简支梁承受均布荷载，$M_{\text{max}} = qL^2/8$，因此：

$$q \leq \frac{8M_{\text{max}}}{L^2} = \frac{8 \times 27.9}{5^2} = 8.93\,\text{kN}/\text{m}$$

若题设再给梁自重线荷载 $0.3\,\mathrm{kN/m}$，按同一简化组合扣除后，其余均布线荷载为 $8.63\,\mathrm{kN/m}$。这里得到的是“作用在一根梁上的线荷载”，不能直接与以 $\mathrm{kN/m^2}$ 表示的楼面面荷载比较；还要通过梁的分担宽度和荷载传递路径换算，并继续检查稳定、剪切、挠度、连接和荷载组合。

工程应用注意事项

在实际工程中，梁的设计还需要考虑许多其他因素：

1. 梁的稳定性问题。受压翼缘可能发生局部屈曲，梁还可能发生整体弯扭屈曲；截面宽厚比、未侧向支承长度和荷载作用位置都可能参与控制。
2. 梁的刚度问题。有些梁虽然强度足够，但变形过大会影响使用。住宅楼的楼板梁如果挠度过大，会使人感到不舒适，还可能导致隔墙开裂。机床的导轨梁如果变形过大，会影响加工精度。因此，除了强度计算外，还需要进行刚度校核。
3. 材料与结构模型。钢梁、木梁、钢筋混凝土梁和组合梁的开裂、屈服与长期响应不同。钢筋混凝土利用钢筋、混凝土及其粘结共同工作；预应力可改变使用阶段的应力与开裂状态，但效果要结合损失、受力阶段和极限状态评价。

---

截面假定与弯曲模型

初等弯曲理论把平面截面假定、线弹性材料、小变形以及适当的细长梁条件组合起来，得到 $\sigma=My/I$。在 Euler–Bernoulli 梁模型中，截面还近似保持与变形后梁轴线垂直；若剪切变形不可忽略，则需要采用包含截面转角与挠曲线斜率差异的模型。

集中荷载、支座、孔洞、连接和截面突变附近会出现复杂局部应力，宽翼缘构件还可能出现剪力滞。此时可采用局部理论、试验或经验证的数值模型；“做有限元”也不自动保证结果正确，边界、网格、本构和结果解释都要核查。

先找中性轴，再谈最大应力

中性轴附近的正应力接近零，距离中性轴越远的位置，其正应力绝对值通常越大。因此，比较截面抗弯能力时，不能只看“材料放得多不多”，还要看材料被布置在离中性轴多远的位置。这解释了为何某些截面把更多材料布置在上下翼缘，而腹板更多承担连接和剪切相关作用。

沿梁高读一条应力梯度

选一根上下不对称的 T 形截面梁，先求形心和中性轴，再在顶缘、中性轴、腹板中部和底缘标出 $y$。分别画正弯矩与负弯矩下的应力直线，写明哪一侧受拉、哪一侧受压，以及为什么上下边缘应力绝对值不同。最后把同样的总面积上下对称布置，比较两个方向的 $W_z$；这比只背“材料远离中性轴更好”多了一次真正的判断。
