建筑表现技法

建筑表现技法，说白了就是建筑师用来表达设计想法的各种方法和工具。这些技法覆盖了从最基础的建筑学绘图能力到跨学科的创新表现，包括但不限于经典的平面图、剖面图、立面图、分析图等建筑制图，还有模型制作、三维建模与渲染、动画、虚拟现实展示等数字技术。近年来，建筑师也越来越多地借鉴电影制作中的分镜脚本、计算机游戏引擎和交互式可视化手段，尝试用更具沉浸感和说服力的方式让观者理解和体验设计。

有些表现技法反映出建筑学科长久以来对“图纸语言”的依赖，比如用标准的建筑图纸来精确传达设计信息。与此同时，越来越多的表现手法强调表达氛围、空间体验与情感，采用艺术化的手绘、拼贴甚至声音和影像，给建筑表达带来更多元的可能。

掌握这些表现方法，本质上是在学习如何把脑海中的空间构思清晰地传递给别人，使抽象的想法变为可感知的成果。就像厨师需要懂得摆盘一样，建筑师也需要找到最合适的方式来“摆出”自己的设计理念。只有选对了合适的表达工具并灵活运用，才能让复杂的建筑创意被他人理解与认可，也能在设计推进、沟通汇报和竞赛展示等不同场合自如切换风格，使设计更具说服力和感染力。

---

数字化绘图技术

过去二十年，计算机辅助设计（CAD）技术彻底改变了建筑师的工作方式。现在国内所有建筑院校的学生都要学习某种形式的CAD软件，这已经成为这个行业的通用语言。软件工具不仅改变了我们描述建筑空间的方式，也催生了许多以前难以实现的建筑形态。

工具还是枷锁？

数字化工具给了我们更多可能性。AutoCAD、Rhino、SketchUp这些软件，单独使用或配合起来，能实现各种各样的设计表达。最实用的一点是改图快：平面方案调整后，剖面图可以马上跟着更新。还可以用同一套模型生成一系列相关图纸，每张图展示不同层次的信息，最后组成一套完整的设计文件或施工图。

但有时候，电脑也会成为一种限制。计算机渲染出来的图像往往很精美，视觉效果强烈，但建筑最终是要建出来、让人使用的实体空间。设计时不能只追求图面效果，还要能想象出真实的空间质感。

数字化技术有个有趣的地方：有些建筑表现看起来很超现实，充满未来感；另一些则渲染得太完美、太逼真，你甚至分不清那是实景照片还是电脑模型。

上面的图表对比了手绘和CAD在不同设计阶段的时间投入。可以看出，CAD在方案深化和施工图阶段效率更高，但概念草图阶段手绘依然有其优势。

照片蒙太奇技法

数字化绘图中有一种特别有效的手法叫照片蒙太奇（Photomontage）。这种技法把现场实景照片和计算机模型混合在一起，生成的效果图往往很有说服力，常用来向甲方展示设计方案如何融入现有环境。

这类图像有时也被称为“艺术家印象图”，因为设计师会精心选择最佳视角、最合适的光线条件来呈现方案。说到底，任何一种表现技法的目的都是把设计理念以最好的状态展现出来。

---

手绘草图的力量

草图可以是快速的灵感记录，也可以是精确的比例图。市面上甚至有软件（比如SketchUp）试图模仿手绘那种松弛自由的笔触。但手绘的魅力就在于它是设计师和想法之间最直接的连接——手起笔落，思维就跃然纸上。

草图有一种特殊的性格。它不追求精确，恰恰是这种“不精确”让它充满吸引力。铅笔线条的粗细变化、运笔的轻重缓急，能暗示很多东西，也能隐藏很多细节。草图贯穿整个设计过程，尤其是在最初阶段——那时候细节还没确定，一切都有可能。

建筑图纸的三个类型

建筑图纸大致分为三类：概念图、发展图、实施图。草图可以出现在任何阶段，但在概念设计时用得最多，因为它是表达复杂想法最快、最直接的方式。

达芬奇用草图研究人体结构，理解肌肉运动和骨骼构造，然后把这些理解应用到机械和建筑设计中。草图是一种松散的绘画形式，可以反复修改、不断调整，用来探索各种可能性。草图可以描绘天马行空的未来构想，也可以记录设计细节如何应用到实际建筑中。只有当想法落在纸上，以草图的形式存在了，才能继续往下发展。

概念草图

概念草图诞生在设计想法萌发的瞬间。它们把抽象的思考和具体的建筑连接起来，可能很抽象，很隐喻，甚至就是一张形式化的涂鸦，但正是这些记录了思维的展开过程。

以王澍的宁波博物馆为例，他在设计初期的草图中反复探索如何用回收的旧砖瓦来表达地域记忆。那些看似随意的线条和色块，记录的是材料、记忆和空间之间关系的思考过程。

分析草图

分析草图是用来拆解想法的。通常是一系列图纸，一步步解释为什么这样设计，或者设计最终会变成什么样。分析草图能帮你把一个复杂概念拆开来看。

空间可以从功能和活动的角度分析，城市可以从体验、动线或建筑密度的角度分析。建筑本身可以从采光、通风等可量化的指标去分析。这种分析对理解现状至关重要，只有把现状搞清楚了，才能针对性地提出设计回应。分析要简洁，要图解化，要一目了然。

比如分析一个老旧小区的改造，可以画一系列草图：第一张标出人流密集区，第二张标出采光不足的单元，第三张标出缺少公共空间的位置，第四张综合前面的问题提出设计策略。这种图解式的分析比长篇文字说明要清楚得多。

观察草图

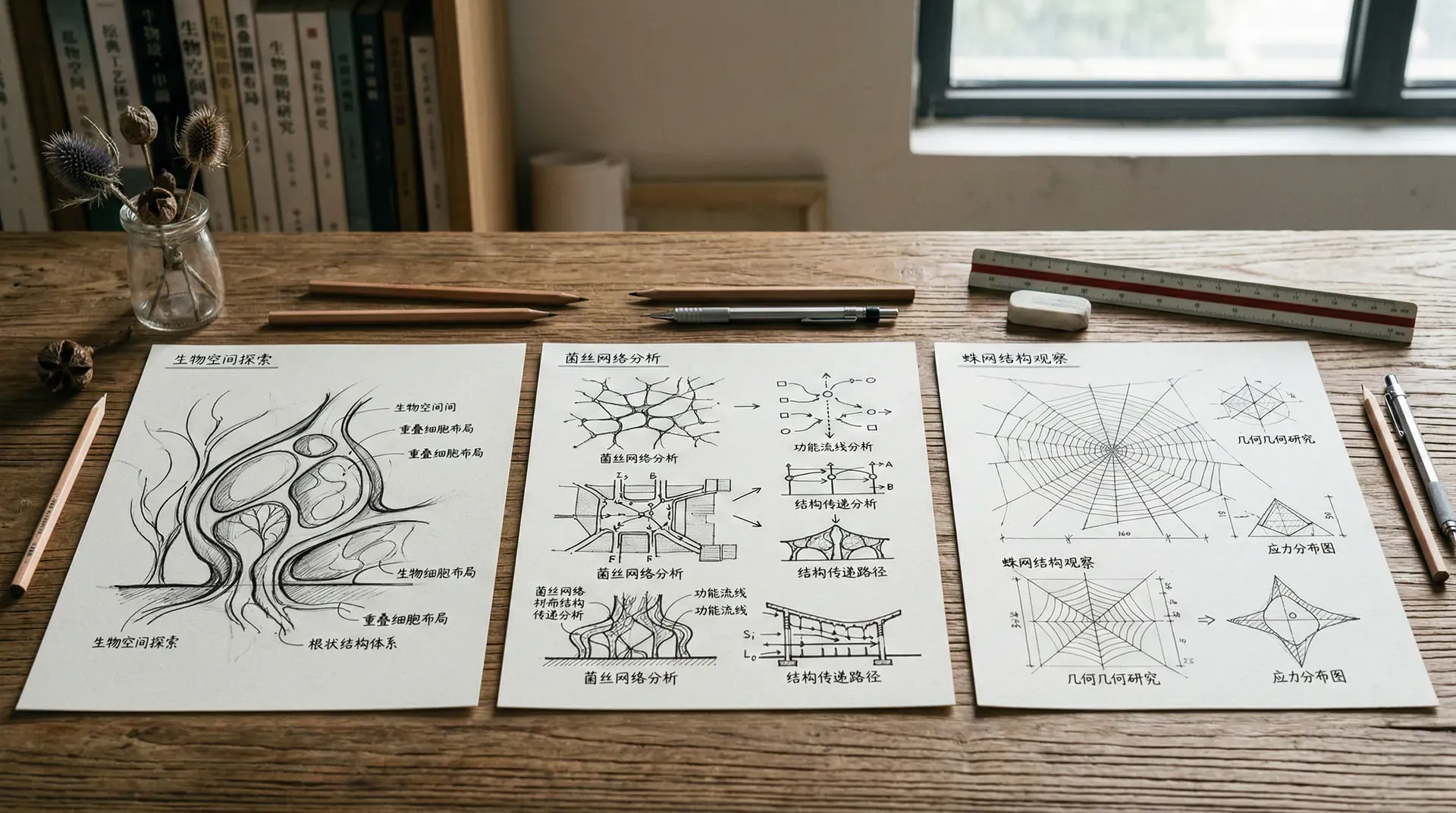

很多好想法来自对已有事物的深入观察。观察草图能揭示形态和结构的细节，帮你更深入地理解对象。

这有点像艺术家画人体速写：通过画，艺术家对人体的比例和运动有了更深的认识。画建筑也一样，通过绘制能探索建筑的各个构件，理解它们如何组合成整体。比如仔细观察不同材料如何拼接，接缝如何处理，这些细节往往暗示着设计师的建筑理念。

张永和在设计吉首美术馆时，对湘西传统民居做了大量观察草图，研究木构的榫卯节点、石墙的砌筑方式、屋顶的出挑做法。这些观察最后转化为设计语言，融入到美术馆的建筑表达中。

这张图说明了一个道理：草图越粗糙，设计调整的余地越大。一旦画得太精细，往往就不太愿意推翻重来了。

速写本

速写本是各种想法和探索的集合。它们充满情绪，保持着最原始的状态，蕴含无限可能。建筑师的速写本记录了一个想法的追寻过程，有时走向错误的方向，直到山穷水尽；有时从纸上的潦草线条出发，最终变成真实的建筑——这个飞跃可能是巨大的。

速写本里包含着视觉化的笔记，用来激发和启迪。这种笔记方式源于对真实情境的观察（理解建筑是什么样的），也来自理论性的探索（理解建筑为什么是这样的）。

设计想法的发展过程可以在速写本里得到完整记录，但这要和电脑配合使用。概念草图在速写本里诞生，然后在电脑上按比例绘制。这个电脑图的某些部分又可以拿回速写本进一步分析和修改，最后在电脑上完成最终方案。速写本和电脑代表了建筑设计需要的两种思维：速写本是感性的、直觉的，电脑是理性的、精确的。

李晓东在设计篁岭晒秋文化园时，速写本里记录了大量对传统晒秋方式的观察：村民如何使用晒匾，阳光如何在不同时段洒在平台上，游客的行走路径如何与晒秋活动产生互动。这些观察最终转化为建筑空间的组织逻辑。

---

比例的概念

理解比例系统是表达空间设计的基础。比例说白了就是一种对照关系，让我们能把图纸上的线条和真实世界的尺寸联系起来。

拿人体举例最直观。在图纸上画一个人，我们马上就能感觉到房间的大小。放一张床、一把椅子也一样，这些家具跟人的身体有固定的关系，所以它们在图纸上的位置能帮我们理解空间的尺度和比例。

比例是学建筑最先要搞懂的概念之一。掌握了比例，你才能判断一个空间该设计得紧凑亲密，还是松弛开阔；是压抑的还是舒展的。这种判断不能光靠想象，要通过准确的比例关系来实现。

放大镜的比喻

比例其实就像用不同倍率的放大镜看同一个物体。用10倍放大镜，你能看到纹理；用100倍放大镜，你能看到纤维；用肉眼看，你只能看到整体轮廓。建筑图纸也一样，不同的比例尺度让我们看到不同层次的信息。

选对比例很关键

选错比例会造成沟通障碍。用1:500的图纸去表达门窗尺寸，根本画不清楚；用1:5的详图去解释场地关系，又画不下。建筑师、结构工程师、设备工程师各自习惯用的比例也不太一样，这需要相互理解。

1:1是实际尺寸，主要用于研究小构件或者做1:1的空间模型。有时候设计师会搭一个1:1的临时空间，就像电影布景一样，用来体验真实的尺度感。所有其他比例都是以1:1为基准按比例缩小的。

1:5和1:10主要用于构造详图，表达墙身如何与楼板、屋顶、基础相接。1:20和1:50传统上用于表达室内空间关系或较大范围的构造逻辑。1:50、1:100、1:200用于建筑平面图，具体用哪个取决于建筑规模。1:100到1:500用于场地总平面。最大比例的图是城市规划图，通常用1:1000、1:2000甚至1:5000。

---

正投影图法

正投影是用二维图纸表达三维对象的一套方法。在建筑学里，正投影主要包括三种：平面图、剖面图、立面图。

平面图就像在距地面1.2米高的位置水平切一刀，往下俯视看到的样子。剖面图是垂直切开建筑，从侧面看的断面。立面图则是从外部直视建筑的某一个面。

这三类图纸都是按比例绘制的，它们用比例关系来表达空间和形态。建筑师说“全套图纸”，指的就是平面图、剖面图、立面图和详图这一整套。有了这套图纸，而且每种图都用不同比例表达，一个建筑设计就能被完整地理解。造价师能据此算成本，结构工程师能看懂设计意图，施工队能照着准确施工。单独来看，每种图传递特定的信息；组合起来，它们把建筑完整地说清楚了。

平面图的作用

平面图要解释建筑的水平分层：地下室、首层、各个楼层、屋顶。第一张图通常是总平面图，用鸟瞰视角显示建筑和周边环境的关系，包括出入口位置，还必须标注指北针。

平面图可以只画一个房间，也可以概括性地表达整栋建筑。平面图的详细程度差别很大。有的会画上家具来表明空间的用途和尺度，有的会标注室内材料，有的只简单地显示墙、窗、门的位置。一张平面图包含多少信息，取决于设计进行到哪个阶段。

以MAD建筑事务所的哈尔滨大剧院为例，总平面图（1:500）显示建筑与松花江湿地的关系，人行流线和车行流线如何组织。首层平面图（1:200）则清晰展示门厅、观众厅、后台之间的功能关系。更大比例的剖面（1:50）才会表达座席的视线、舞台机械的空间需求等细节。

立面图的逻辑

立面图展示建筑的外表面。通常会绘制建筑朝各个方向的立面（南立面、北立面等）。立面图可以用明暗调子来表现深度，显示阴影如何落在建筑上。立面图的设计依靠数学精度、几何关系和对称构图来达到整体效果。

设计立面图时必须和平面图对照着看，才能理解立面如何和平面相关联，看到“完整的图景”。比如一扇窗户，在平面图上看它的位置是否符合室内功能，但这扇窗同时也要和整个立面的构图协调。建筑师要在不同尺度上理解空间和建筑：窗户服务于房间是一个层面，窗户服从于整体立面构图是另一个层面。

剖面图的信息

剖面图是想象中把建筑“切开”看到的断面。剖面图能传递平面图无法表达的信息，比如不同楼层之间的关系，室内外空间的连接方式。

剖面图能揭示空间的垂直关系。比如挑空大厅有多高，楼梯如何连接不同标高，屋顶的形态如何影响顶层空间。刘家琨设计的西村大院，剖面图清晰地表达了院落的竖向层次：从街道标高下沉到庭院，再通过台阶和坡道连接不同功能空间，这种高差变化在平面图上很难看清楚。

---

透视图的原理

透视图是最容易被普通人理解的建筑图纸。它基于人眼观察的视角，能传达出“真实”的空间印象。不熟悉平面图和剖面图的人，往往一眼就能看懂透视图。

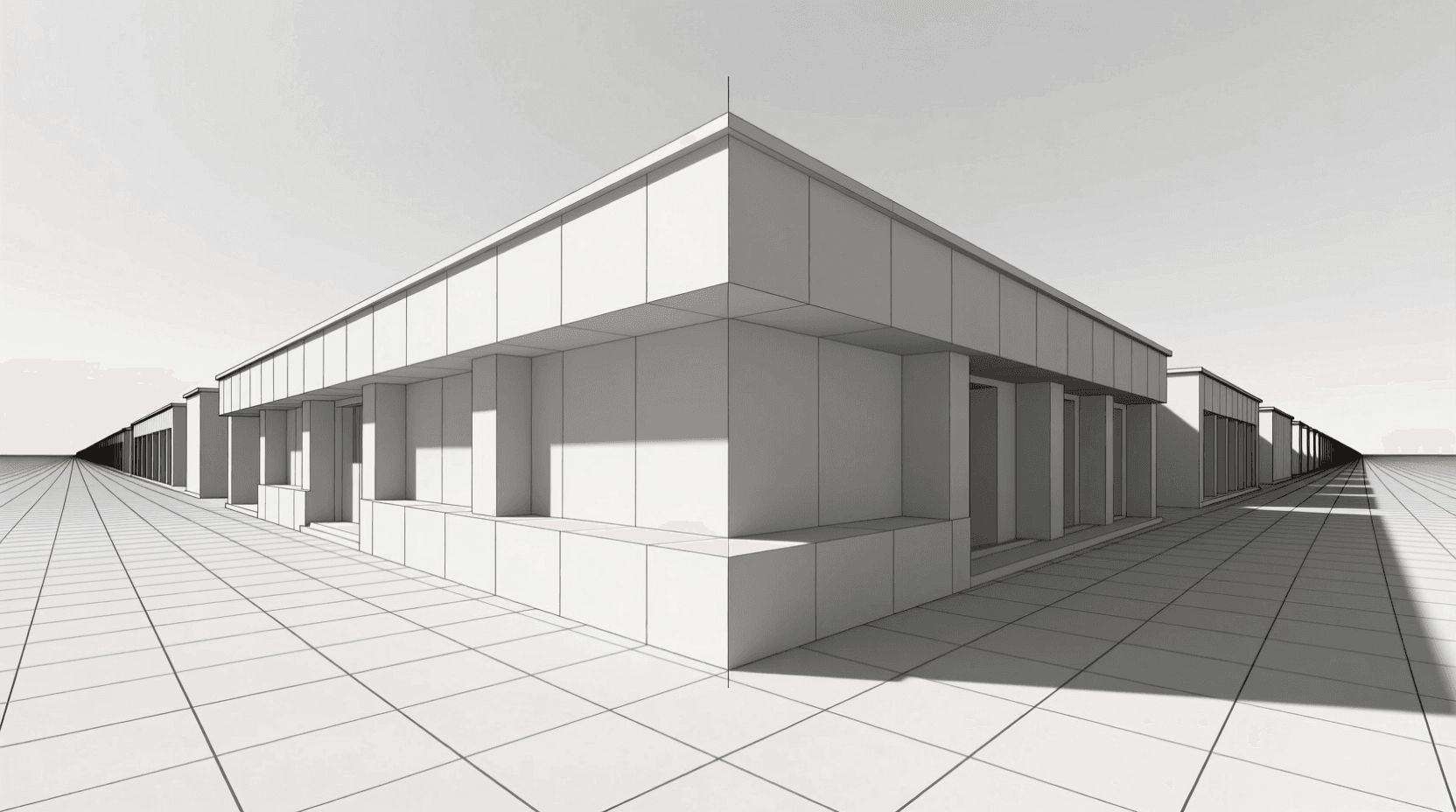

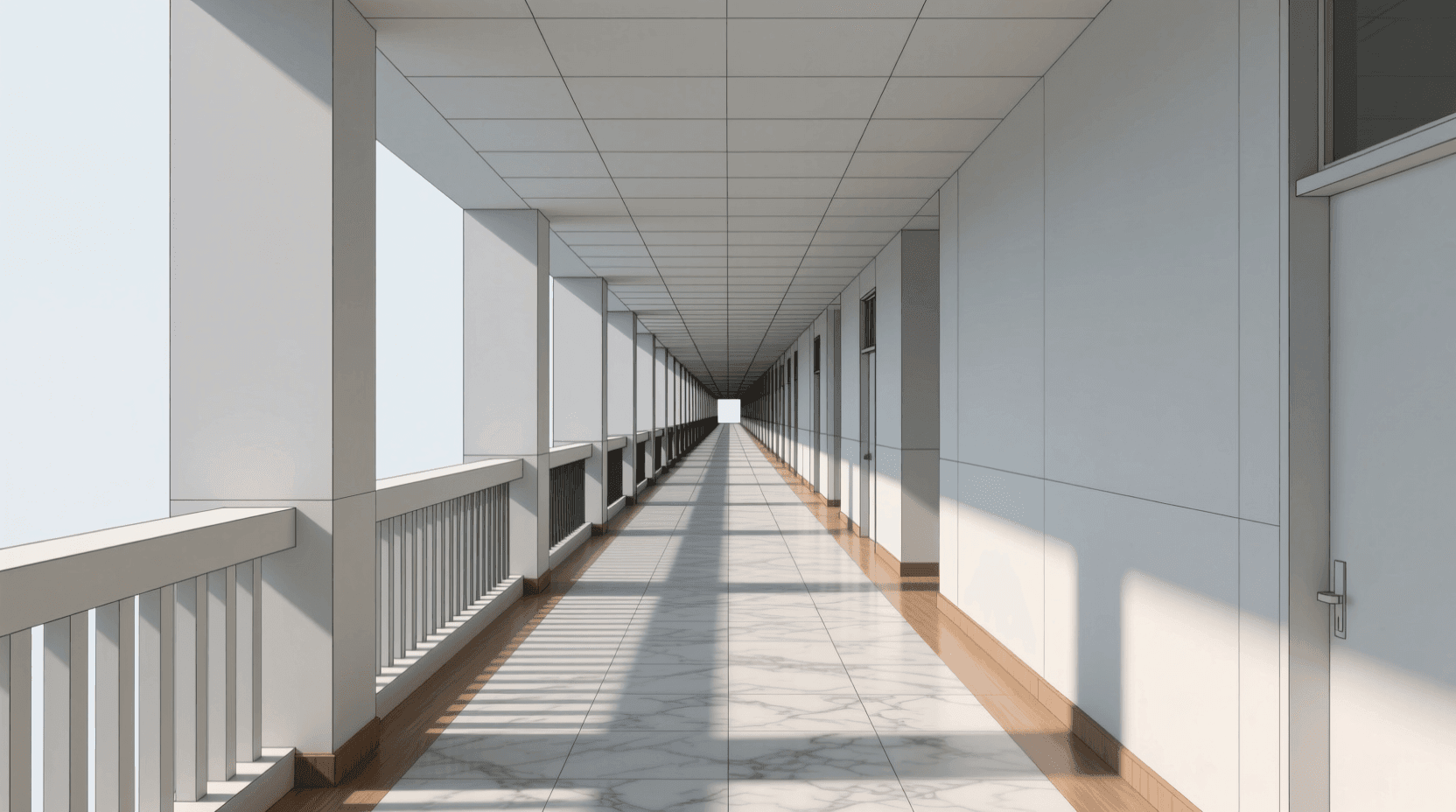

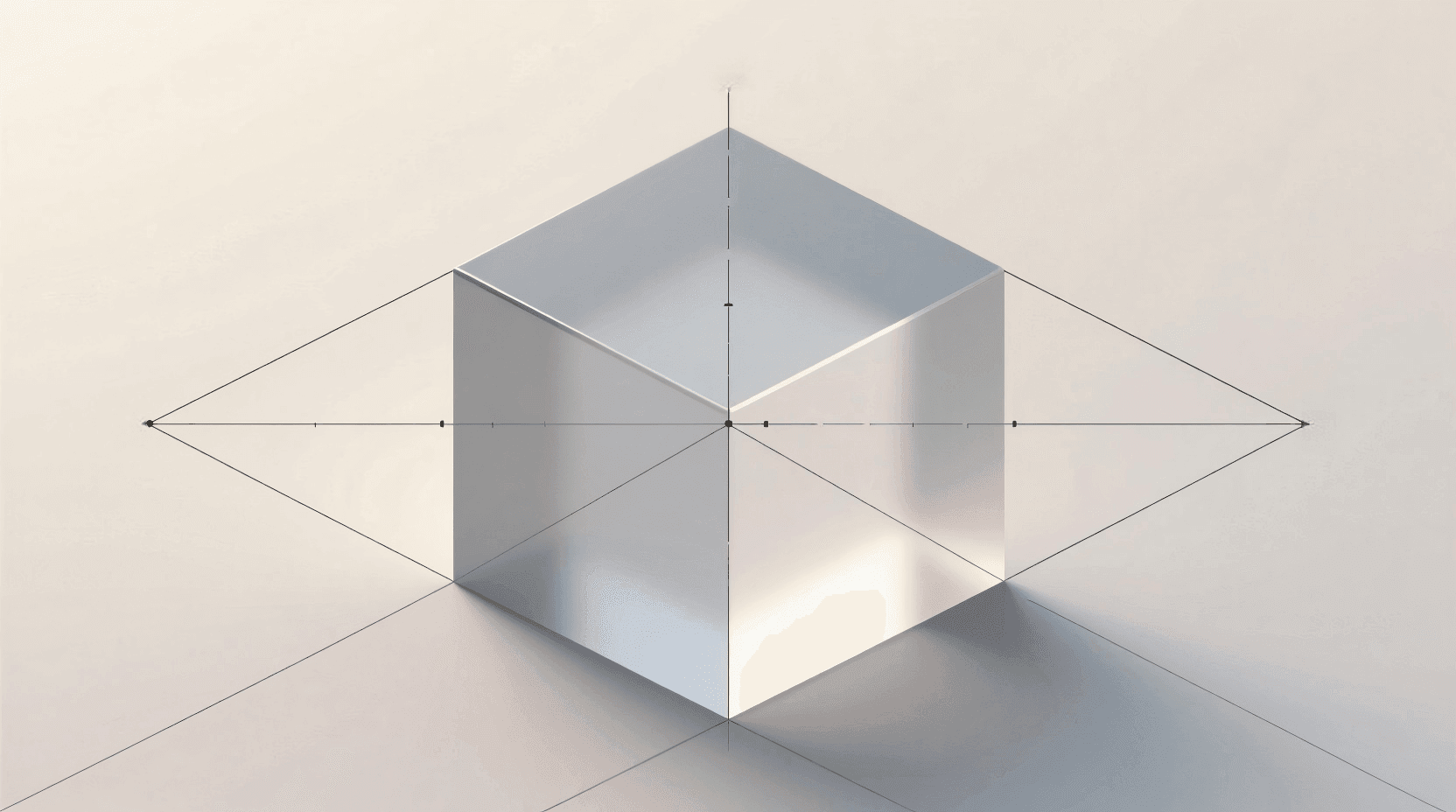

一点透视是一种最基础的透视原理，其特点是在画面中只有一个消失点。适用于观察方向与建筑物正立面垂直的情境，比如笔直的走廊、街道或正对某一面墙时。此时，所有与视线垂直（进入画面方向）的平行线都会朝向画面上的“消失点”收敛，而与画面平行的线条始终保持平行，不发生透视变化。这样画出的空间具有明显的纵深感和构图的稳定性，常见于室内走廊、教室、通道等情景的表达。

两点透视则包含两个消失点。适用于我们站在建筑物或物体的角落，斜对着观测时的情况。此时，与两组主结构方向对应的平行线，分别朝向画面两侧的两个消失点收敛，没有线条与画面保持平行。这样能有效表现体块的转折、立体感和空间的开阔性，比如从街角俯瞰一栋建筑时，左右两面墙体就会分向不同的消失点收敛，突出了空间的广度和结构的立体效果。

手绘透视的要领

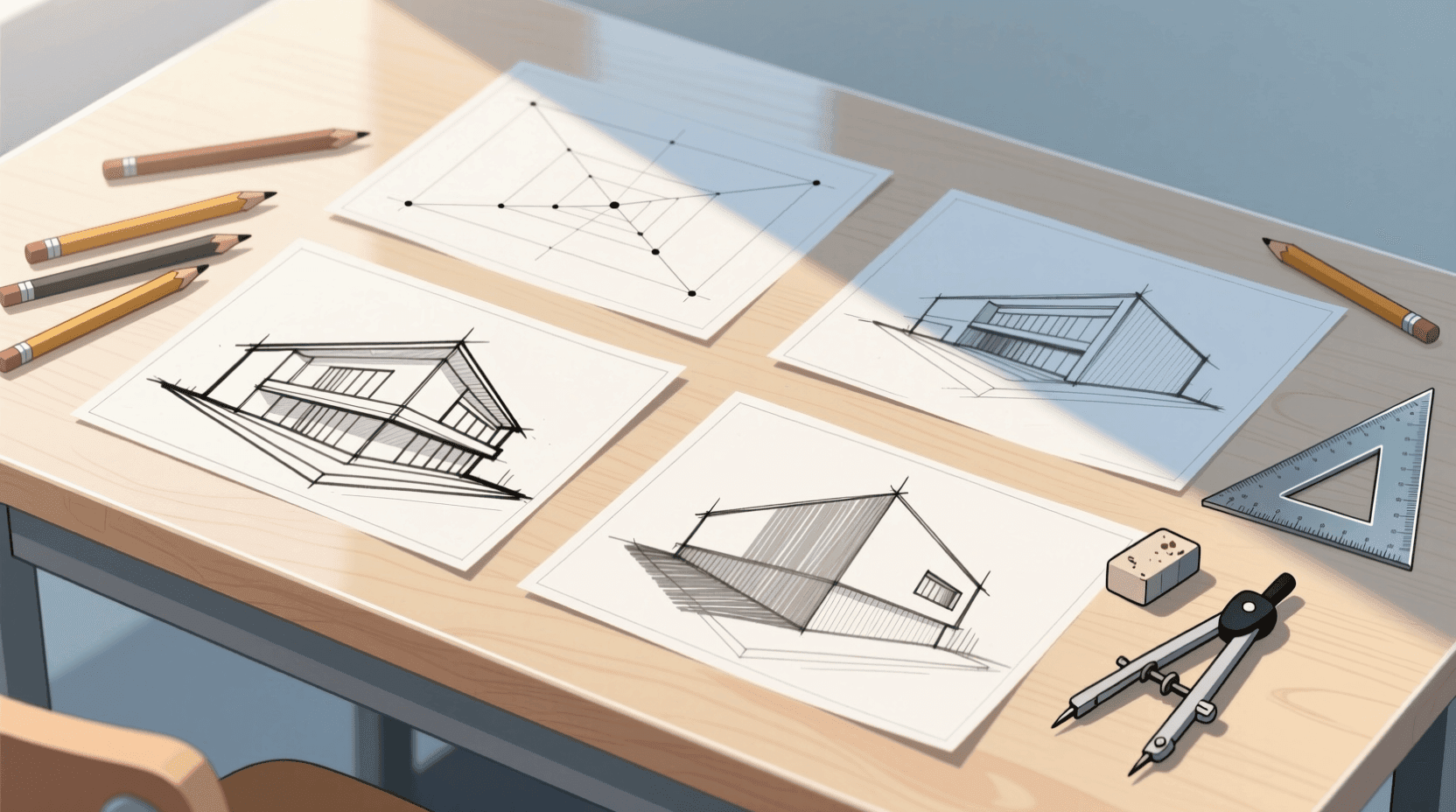

手绘透视是为了创造一个“真实”视角的印象。先仔细观察场景，找到所有“视线”汇聚的那个点——这就是消失点。可以拍一张照片，在照片上找所有线条的交叉点，就更容易理解这个概念了。

确定了消失点，就可以画出汇聚线条来标示周围物体的边缘。在室内空间里，用这些线条来区分水平面（墙）和垂直面（地面、天花）。然后再添加其他细节，比如墙上的窗户、门。多练习，透视速写很快就能上手。

构建式透视图要复杂一些，因为它需要从比例准确的平面图、剖面图、立面图出发。但虽然复杂，构建式透视能创造出很有意思的空间和建筑视角。

---

三维图像表达

三维图像能传递二维平面图、剖面图、立面图无法表达的信息。三维绘图给图像增加了深度，让它看起来更真实。有些三维图是徒手画的，有些则采用精确的几何构图方法。轴测图和等轴测图就是几何化构建的三维图。

等轴测图

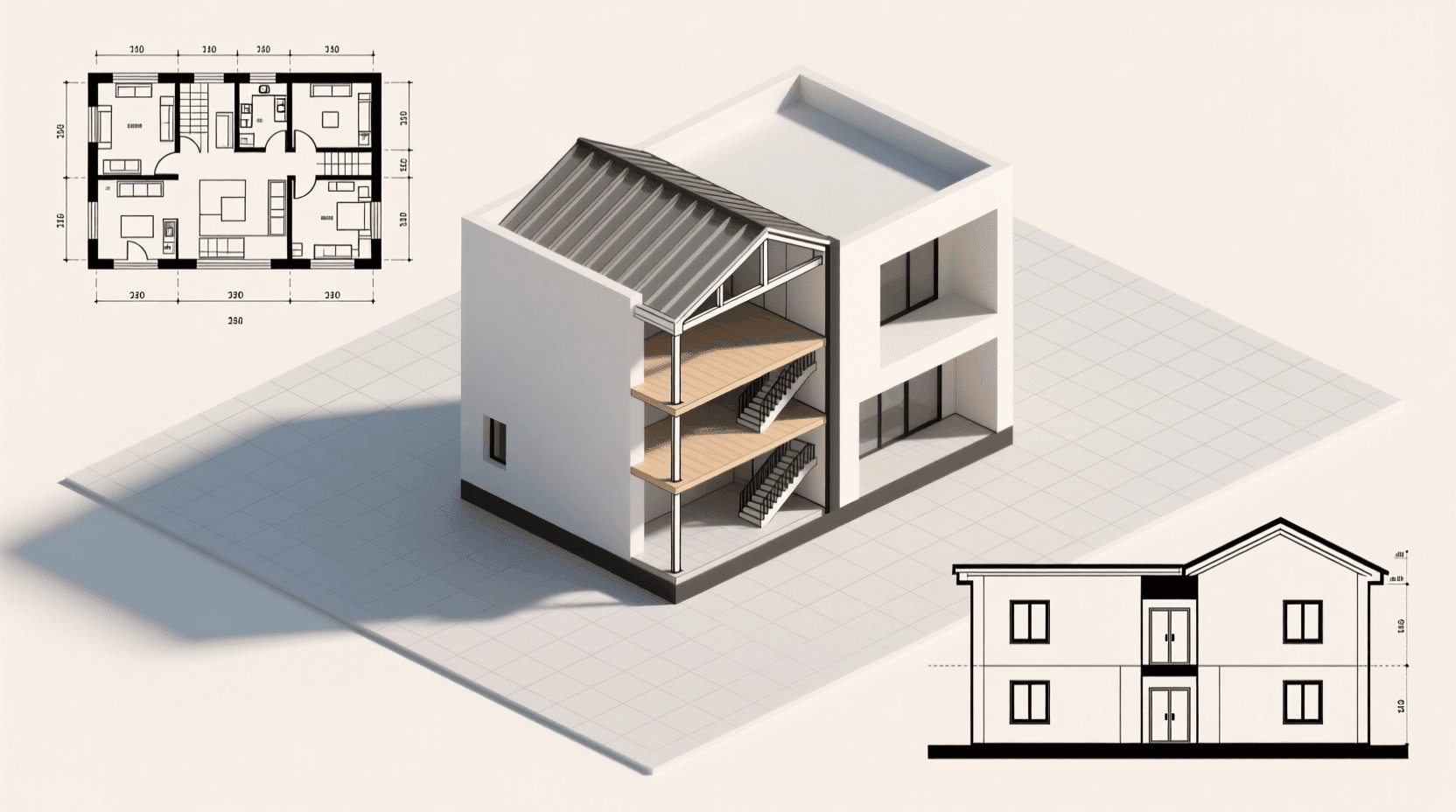

等轴测图能生成三维图像。在这种图中，长、宽、高由三条彼此夹角120度的线表示，所有尺寸都用相同的比例。

画等轴测图需要准备好比例准确的平面图、剖面图和立面图。把平面图旋转30度，覆盖一张描图纸重新描绘。然后从重绘平面的各个角点向上投射垂直线，这些线代表建筑的高度。所有高度尺寸都从立面图或剖面图上取得，转移到等轴测图上。

等轴测图比轴测图稍微复杂一点，因为平面要旋转30度需要一些初步操作。但等轴测图很适合表达室内空间或一系列较大空间，也能清楚地解释三维构造细节和装配关系。

轴测图

轴测图是最简单快捷的三维投影方法。同样需要准备平面图、剖面图和立面图。把平面图旋转45度重新绘制，然后从各个角点向上投射垂直线，高度数据从立面图或剖面图上获取并转移到轴测图。

轴测图画起来很快，但有个缺点：建筑外观的屋顶会显得夸张。爆炸图是展示细节的好方法，就是把建筑“拆开”来画。爆炸轴测图能解释建筑如何被拆解和重新组装。

朱锫设计的景德镇御窑博物馆，用爆炸轴测图很好地展示了拱券结构如何层层叠加，砖墙、钢结构、玻璃天窗如何分层组装。这种图比单纯的剖面图更直观。

---

实体模型制作

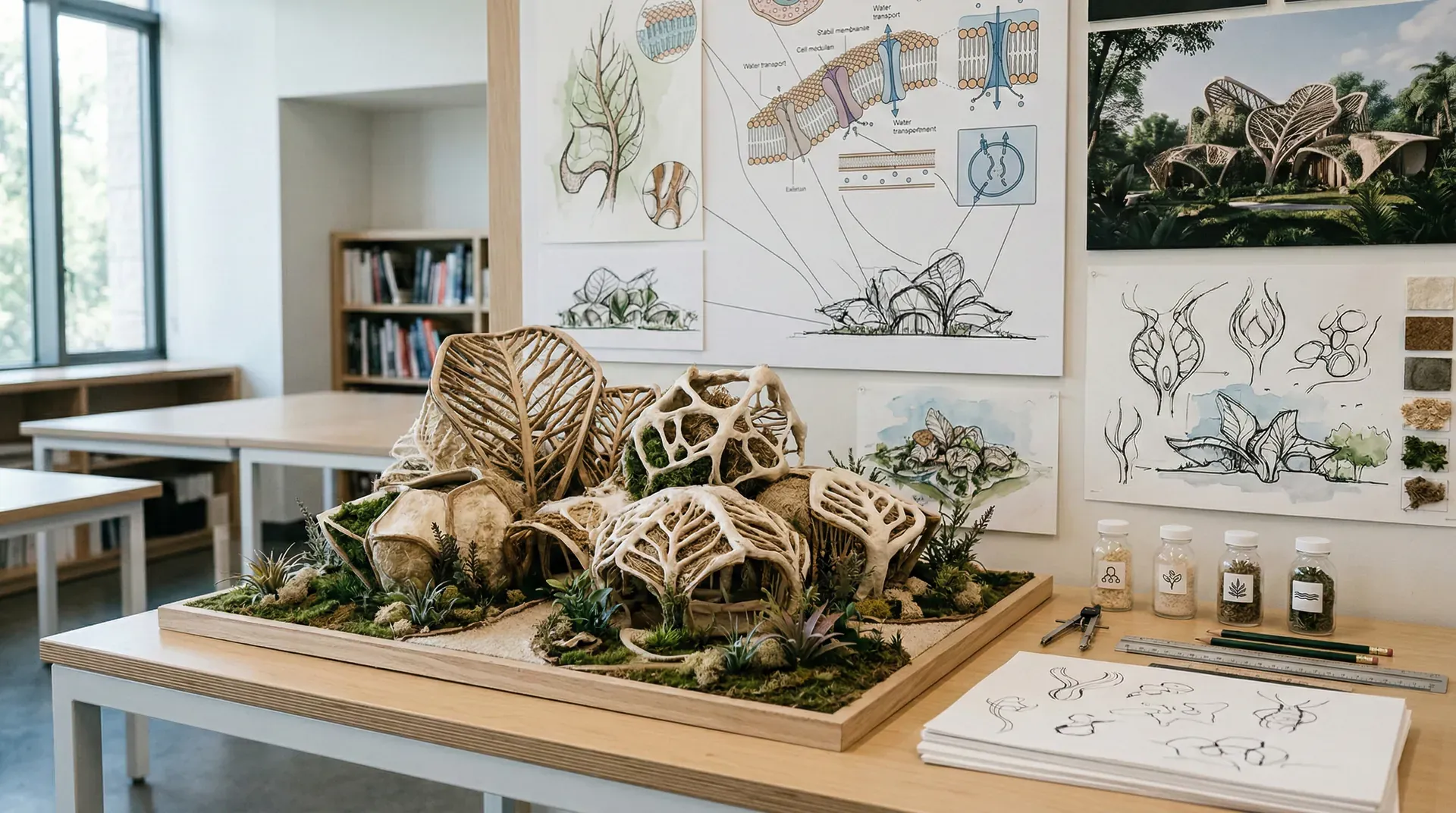

实体模型是用三维实物展现设计想法的另一种方式。模型的形式多样，可以用各种材料制作，存在于不同的比例尺度。就像不同类型的图纸一样，不同类型的模型用于设计过程的不同阶段，以最好地解释特定的概念或想法。

项目发展的不同阶段会用到不同类型的实体模型。所有模型都要考虑两个重要问题：模型的比例和用来表达想法的材料。不一定非要用实际建造材料，通过各种方式暗示材料质感就够了。不过有时候，在模型中使用真实的建造材料（比如木头或陶土），能强有力地传达设计理念。

不同模型的用途

草模制作快速，可以按比例制作，也可以在项目早期以更抽象的形式探索材料想法或场地概念。草模让建筑师能快速展开空间构思。

概念模型用各种材料夸张地诠释某个想法或概念。概念模型可以在多种比例下制作，特别适合在方案初期说明设计方向。因此，它们包含的信息要简洁清晰。

细部模型探索想法的某个特定方面，可能是材料在构造节点处如何结合，或者某个室内细部。细部模型聚焦于单一元素，而不是整个建筑或建筑概念。

城市模型帮助理解场地和周边环境的关系。这类模型中，细节不是关键，总体概况才是。城市模型提供场地关键要素的位置和地形信息。这些要素的相对位置和比例关系是重点。

成品模型描述最终的建筑构思，细节精度至关重要。成品模型可能会有可拆卸的屋顶或墙体，用来展示重要的室内空间。

何镜堂设计的中国馆（上海世博会），在设计过程中制作了从1:500到1:50不同比例的系列模型。1:500的模型展示建筑如何坐落在世博园区中的关系；1:200的模型研究游客流线和各层平台关系；1:50的局部模型则推敲斗拱造型和悬挑结构的视觉效果。

---

数字建模技术

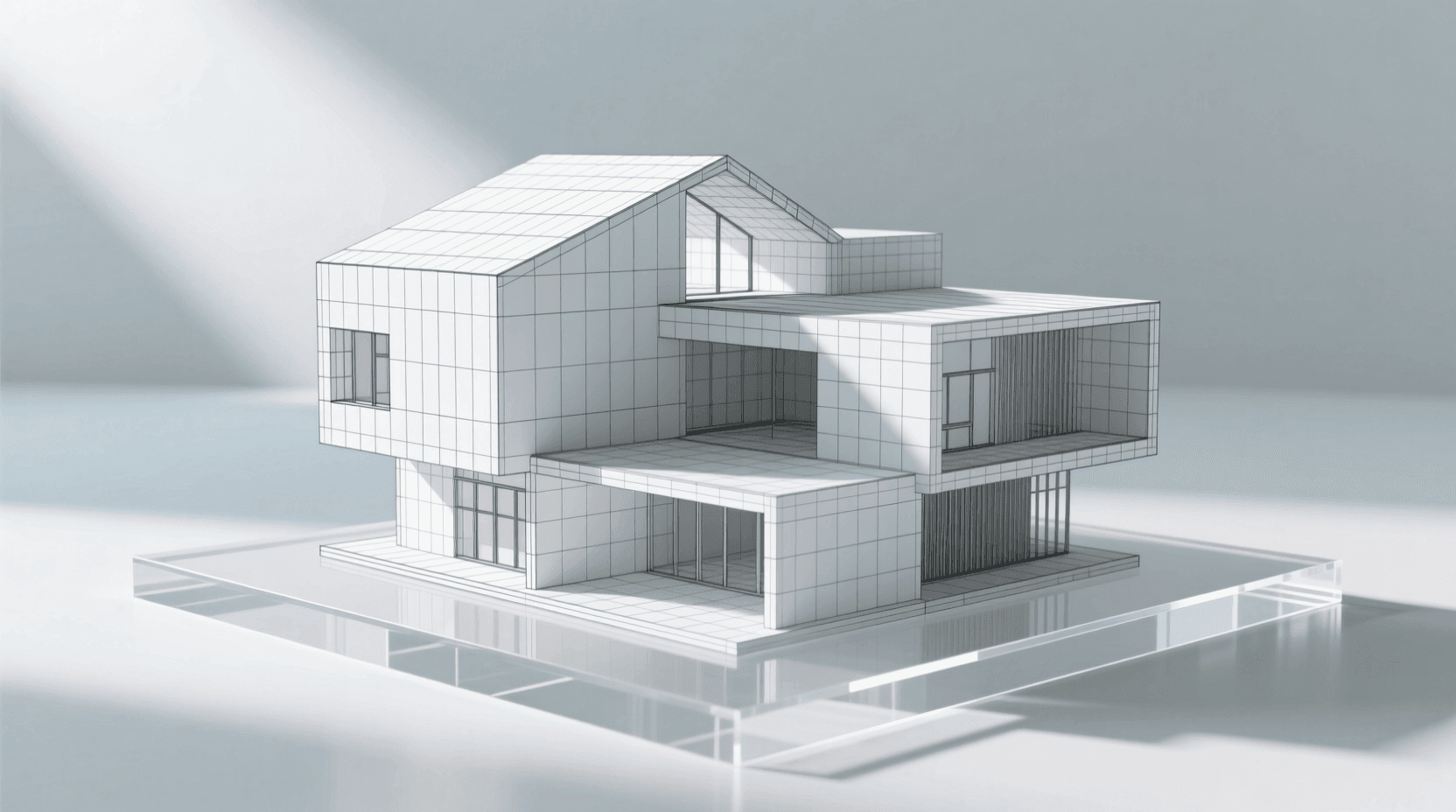

计算机辅助设计（CAD）让建筑设计的许多方面变得更高效。构思可以快速渲染、反复修改和调整。很多CAD模型支持快速交互，可以做“飞行漫游”，让观者在建筑方案中穿行，与建筑模型互动。

市面上有很多软件，像Rhino、Grasshopper、Revit等，可以设计家具或构造构件的二维和三维形态。其他专业软件则用于建筑设计和三维空间操作。整个城市都可以用CAD软件设计和可视化，帮助理解把一栋建筑放在特定地段的效果，以及它对周边场地可能产生的影响。

渲染软件包能提供逼真的材料质感印象。其他软件能帮助测量和设计日照、人工照明、保温隔热、结构性能和建筑能耗表现。设计过程的每个阶段都有不同的专业程序来辅助设计构思的发展和测试。把这些程序组合使用，能提供有用的方式来探索设计想法，或者创建完整的建筑概念和体验展示。

软件组合的工作流程

数字建模结合了二维和三维成像。CAD软件足够精密，可以用于从最初构思到现场施工详图的各个阶段。很多软件需要平面图和立面图的数据来生成准确的图像集。这些数据通常是一系列坐标，或者是墙体的长度、高度尺寸及特定参数。

MAD建筑事务所在设计朝阳公园广场时，使用Rhino建立复杂的曲面形体，用Grasshopper优化立面单元的参数化设计，用Revit进行施工图深化，最后用V-Ray渲染出高质量的效果图。这种多软件配合的工作流程已经成为当代建筑实践的常态。

---

作品集的构建

作品集是设计作品的集合和记录。对建筑师来说，它本身就是一个设计“项目”。作品集有多种形式，需要包含各种表现技法来全面展现建筑想法。可能包括概念草图、正投影图（平面图、剖面图、立面图）、实测图、抽象图像、实体模型照片或CAD图像。作品集是一种叙事，讲述你的设计历程，编制之前必须明确目标读者是谁。

作品集的组织原则

作品集的信息呈现要清晰，内容要经过精心编辑和规划。作品集往往需要在没有补充材料的情况下被理解（比如竞赛提交），这种情况下，清晰性和准确性尤为关键。

作品集可以根据不同目的制作、修改和调整。学业作品集收集某门课程的作业成果。职业作品集可能用于向甲方展示方案或向潜在雇主展示能力。也有些作品集更私人化，用来呈现一段时期的作品或某个特定项目。

根据上方图表：页面节奏的曲线展示了作品集各页面在内容密度、视觉冲击力等方面的变化。高峰部分一般对应主项目的核心展示页，信息量大、图像突出，对观者吸引力最强；低谷则是过渡或辅佐页面，用于缓冲视觉与信息强度。良好的作品集节奏应避免每页内容均匀，建议通过穿插大图、细节、留白和说明性页面，形成高潮与缓和相间的视觉流动，使整体叙事更清晰、观感更佳。

电子作品集

电子作品集使用数字化方式，可以在电脑上查看或投影展示。现在更常见的是PDF格式或在线网页形式。制作电子作品集时，所有图像都需要数字化。实体模型照片需要拍摄并在Photoshop中处理，CAD图纸也要导出并编辑。

重要的考虑是展示方式。是在电脑屏幕上看还是投影到大屏幕上？图像的质量、分辨率和尺寸都要相应调整。网页作品集通过互联网展示，可以远程查看或下载。

国内建筑院校学生和建筑师常用的作品集形式：

制作作品集的核心原则：清晰的结构、统一的视觉语言、适当的详略处理、明确的个人特色。无论是申请学校、求职还是参加竞赛，作品集都是展示设计能力和思维方式的载体，需要像对待一个完整的设计项目一样认真对待。

建筑表现技法是建筑师的基本功，从手绘草图到数字建模，从正投影图到透视表现，从实体模型到作品集编排，每一种技法都有其独特的价值和适用场景。掌握这些技法，不是为了炫技，而是为了能更准确、更有效地传达设计想法。技法是工具，设计思想才是核心。
