多池、多室电化学装置：沿着电子和离子的路线读图
一张电化学综合题的装置图，最容易把人看懵的往往不是某一个电极反应式，而是它把好几件事塞进了同一张图：左边像原电池，右边连着直流电源，中间隔着盐桥或交换膜，旁边还有气泡、沉淀和几根交叉的导线。
这时若一上来就背“正极、负极、阴极、阳极”，很容易越背越乱。更可靠的办法是先确定供能部分与各电极反应，再分别分析外导线中的电子传递和各室之间的离子迁移。本章就用这条路线，把多池、多室装置拆回几个已经熟悉的原电池和电解池。
第一眼别急着认极：先找是谁在供能
设想题图包含一个用盐桥连接两侧溶液的原电池，以及一个两室之间隔着交换膜的电解池，二者通过导线连接。它们看起来像一台复杂机器，其实先问一个朴素的问题就够了：哪一部分不用外加电源也能发生氧化还原反应，哪一部分必须靠外加电能推动？
能把化学能转成电能、对外供电的，是原电池；电源符号两端接着、需要电能推动非自发反应的，是电解池。先把每一个“小池”单独圈出来，再判断它的身份，整张图就不再是一团线。
不论装置多复杂，氧化永远发生在阳极，还原永远发生在阴极；正负极与阴阳极的对应关系取决于装置的工作方式。原电池中，阳极是负极、阴极是正极；电解池中，阳极接电源正极、阴极接电源负极。
两条导线分别连接对应电极，不能再用导线直接短接原电池两极。下方交互图展示完整连接。
把一段正常工作的原电池接到一个电解池上时，常见的连接关系可以这样理解：原电池的负极发生氧化并向外电路提供电子，它接到电解池的阴极；原电池的正极发生还原并从外电路接收电子，它接到电解池的阳极。两段外导线中的电子方向分别为：
为什么电解池阳极的电子会被“抽走”？因为阳极上有粒子失电子，电子沿导线被电源的正端吸走；为什么阴极需要电子？因为阴极上有粒子得到电子。把“失电子处”和“得电子处”先写出来，导线的方向自然就出来了。
串联还是并联，电子账本并不一样
如果几个电解池由导线首尾相接，电流只有一条路，这叫串联。相同时间内通过每一段导线的电荷量相同，因此各池转移的电子的物质的量相等。比如串联的甲、乙两池中，若甲池某电极失去 电子，乙池两极各发生的电极反应也对应 电子；产物多少则要再看各半反应中“产物—电子”的系数比。
若线路分成两条支路，则不能把“每一池电子数相等”硬套进去。并联时，各支路两端电压相同，但通过各支路的电流可以不同；总电量等于各支路电量之和。题图只要出现真正的分叉，就先数清电子走了几条路。
“同一外电路转移电子数相等”只适用于串联在同一条电流路径上的环节。看到多条支路时，先判连接方式，再谈电子守恒；这一步错了，后面的产物量往往会整体翻倍或减半。
离子通路：依据电极反应判断电荷补偿
在本章普通电极、盐桥和离子交换膜模型中，电子经电子导体（如金属、石墨）传递，溶液和普通离子膜主要靠离子导电，不能把电子路线画成穿过电解质或盐桥。若题目明确给出同时传导离子和电子的特殊复合膜，则必须按题设的材料性质另行分析。可是一侧电极一旦有离子生成或消耗，溶液局部就会出现正、负电荷不平衡；若不补偿，反应很快难以继续。此时接力的是溶液中的离子。

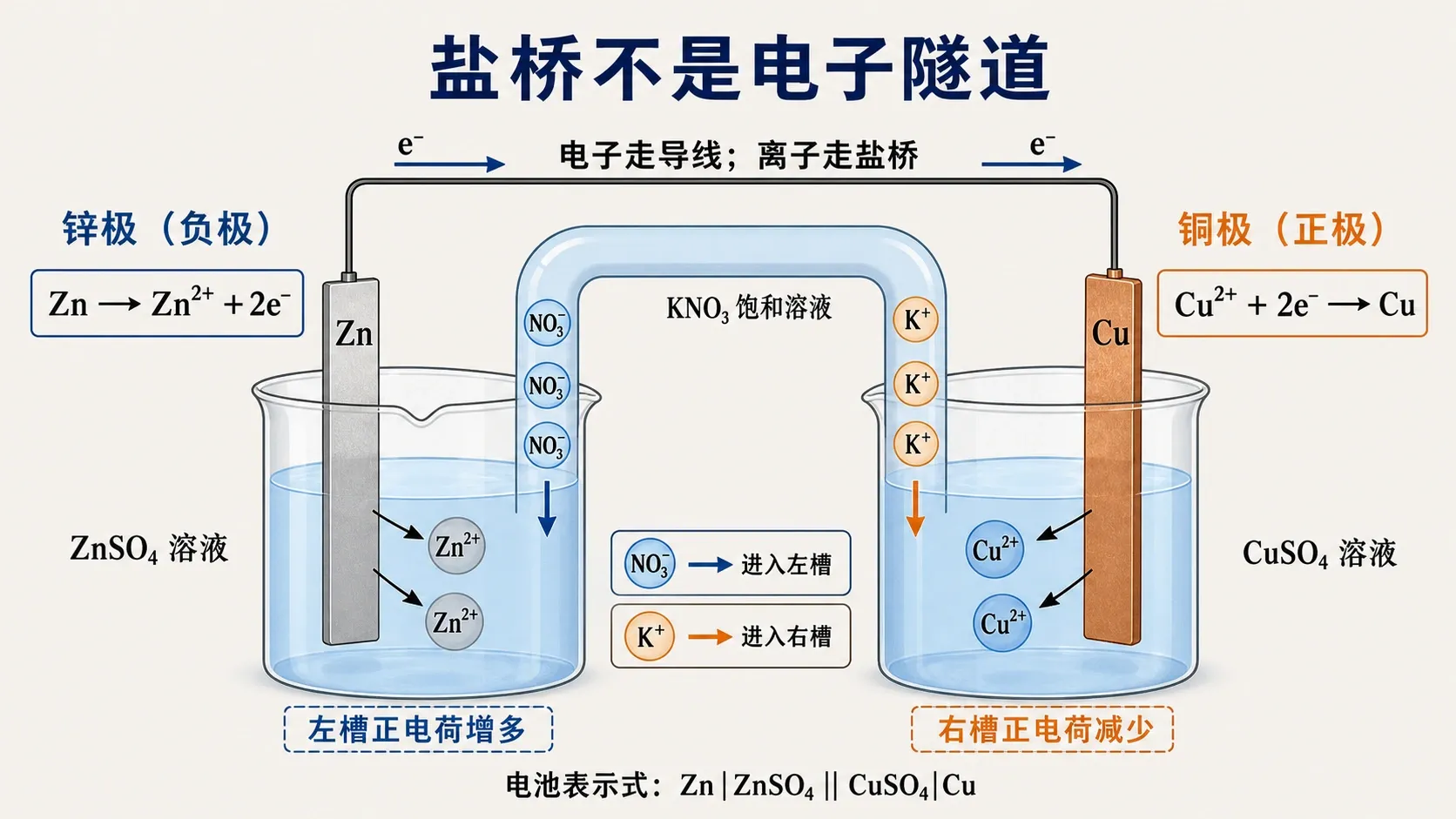

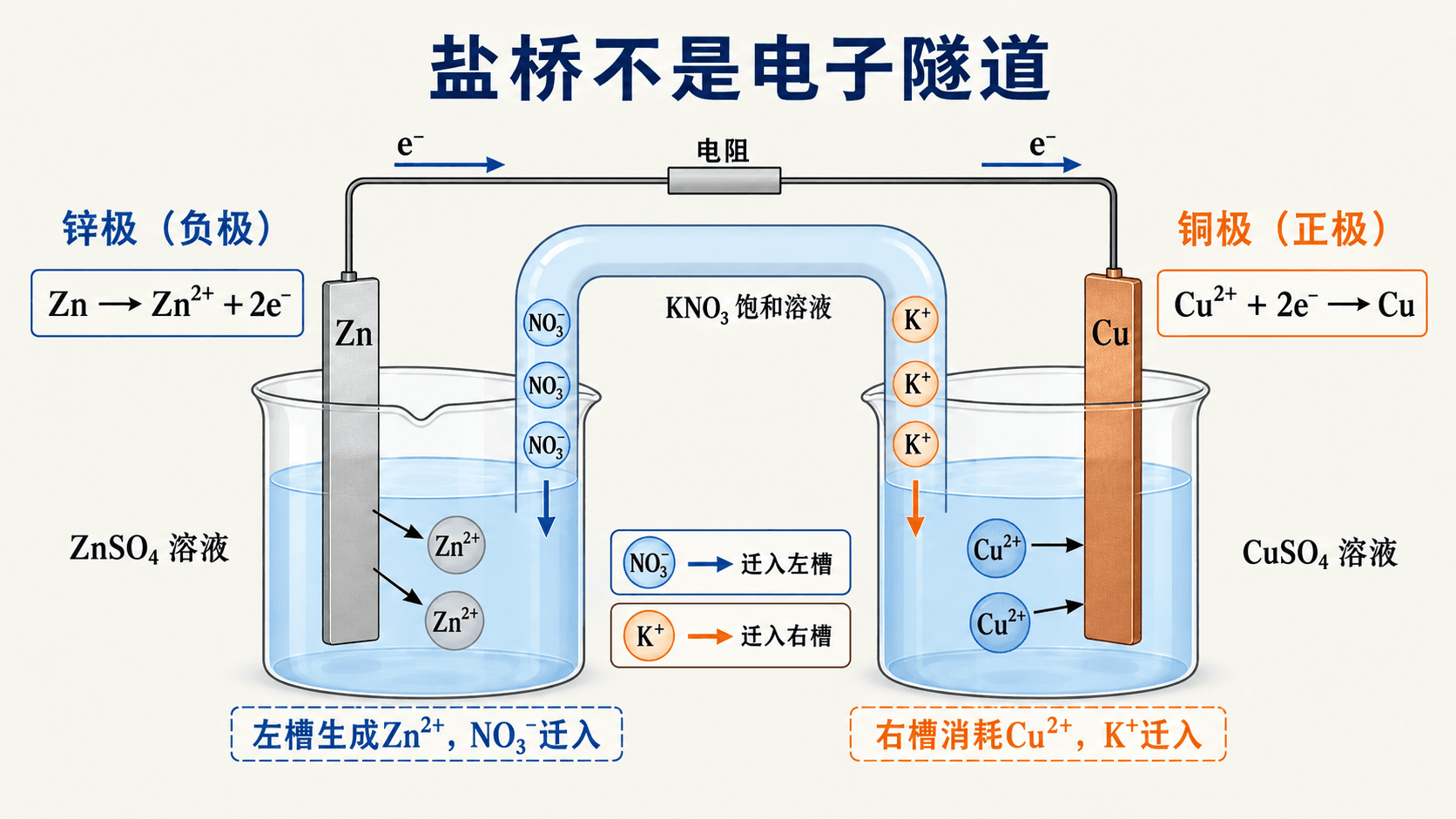

先看最经典的锌—铜原电池：
锌槽里不断生成 ，正电荷增多；铜槽里 被消耗，正电荷减少。若盐桥装有 溶液， 会移向锌槽， 会移向铜槽。你不必把方向当口诀背下来：每次只问一句——
硫酸锌溶液实际无色，图中浅蓝色不代表其真实颜色。
外导线提供电子通路，盐桥提供离子通路；两类通路与电极界面的反应共同维持电流，不能把它们画成一条贯穿溶液的电子路线。
盐桥的作用不是“给电子提供通道”。盐桥提供的是离子迁移通道，维持两边溶液的电中性，同时减少两种溶液直接混合。判断盐桥中哪种离子移动，最稳妥的依据永远是两侧的电极反应式和电荷变化。
离子交换膜：先读题设的选择透过规则
多室装置里常见的不是普通盐桥，而是带有“通行规则”的离子交换膜。高中题目通常采用理想选择透过模型，明确给出它的类型与允许迁移的离子。以下“只允许”均指题设模型，不表示真实膜完全不透水、没有渗透或交叉污染：
- 阳离子交换膜：只让阳离子通过；
- 阴离子交换膜：只让阴离子通过；
- 质子交换膜：只让 通过；
- 拓展情境：若题图明确给出双极膜，可把它看作在电场作用下向两侧分别提供 和 ；高中解题的重点仍是识别它对两侧酸碱性和电荷的补偿作用。
隔膜为什么既要“拦”又要“放”？若两极生成的产物直接混到一起，可能又发生反应、降低纯度，甚至带来安全问题；若完全不让离子通过，两侧又会积累电荷、回路无法维持。因此它一面隔开产物，一面选择性地放行能够补偿电荷的离子。

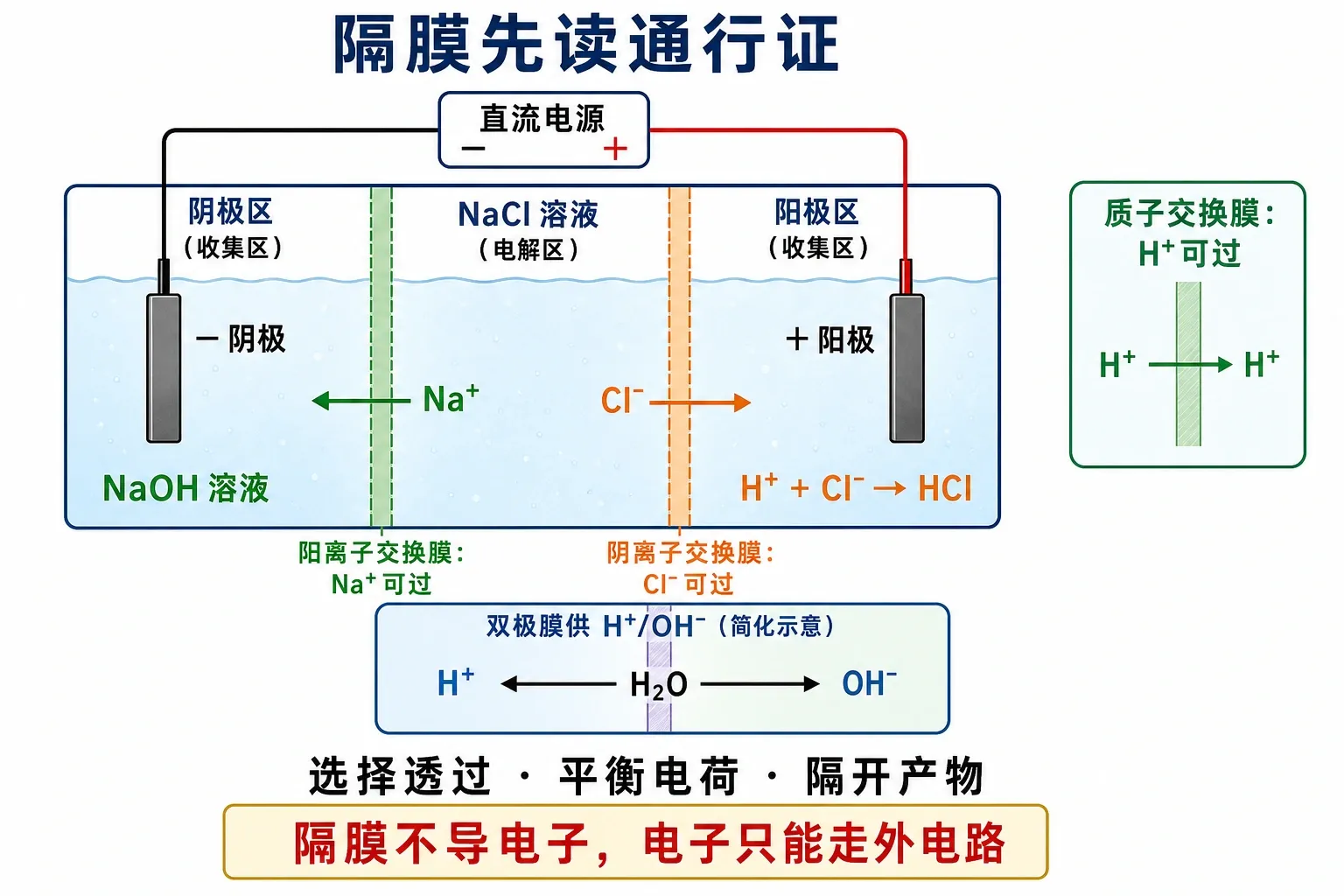

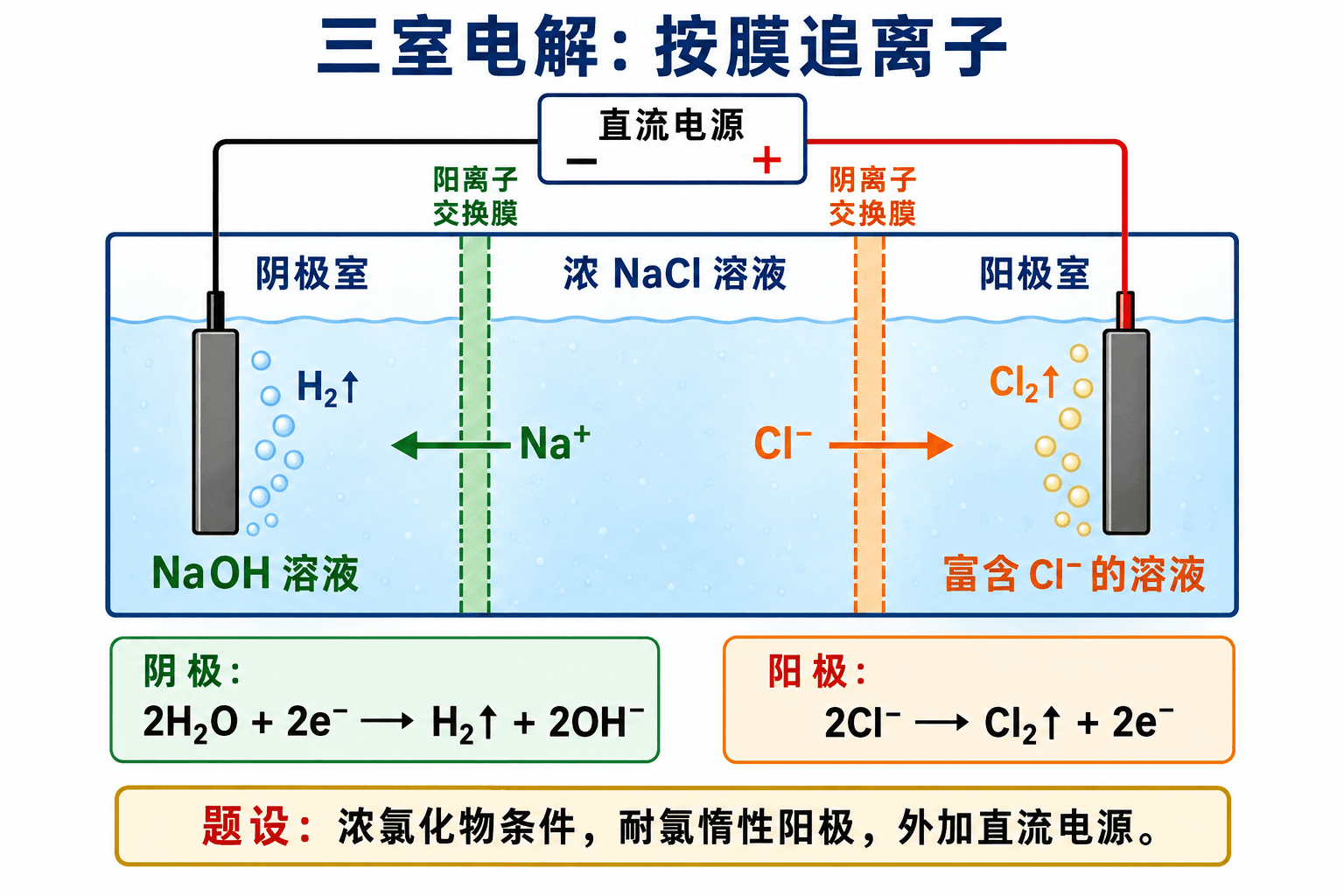

例如，题目给出左室为阴极室、中室为盐水室、右室为阳极室的三室模型，并说明阴极区与盐水区之间是阳离子交换膜、盐水区与阳极区之间是阴离子交换膜。阴极若发生
阴极区有 生成，需要 迁入以维持电中性，因而左侧膜应让 通过；阳极区若采用适宜的耐氯阳极，且在题设氯离子浓度和工作阶段下由 放电生成 ，盐水区的 便会向阳极区迁移。这样读图，、 与 才能被隔开处理。
不要把“阳离子一定向右、阴离子一定向左”当作规则。方向由电场方向、膜的通行范围和电极反应共同决定；做题时应先写出哪一室生成或消耗了什么离子，再用电中性反推迁移方向。
把两条路合起来：原电池带动电解池

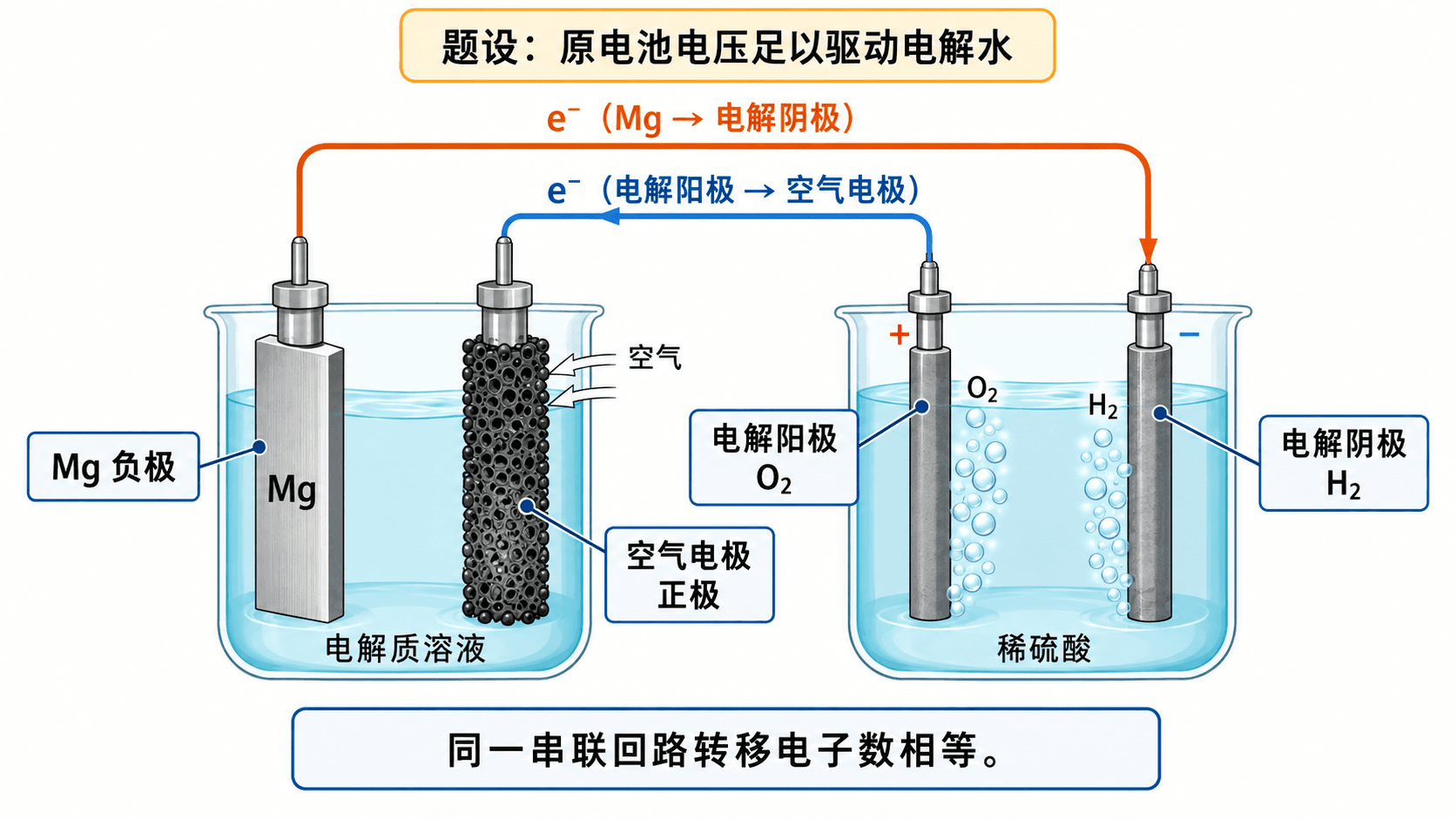

现在回到开头的复杂装置。假设题设明确说明甲原电池可以向乙电解池稳定供电，乙池为未指定质子交换膜的惰性电极电解水简化模型。乙池两极可能出现：
阴极：
阳极：

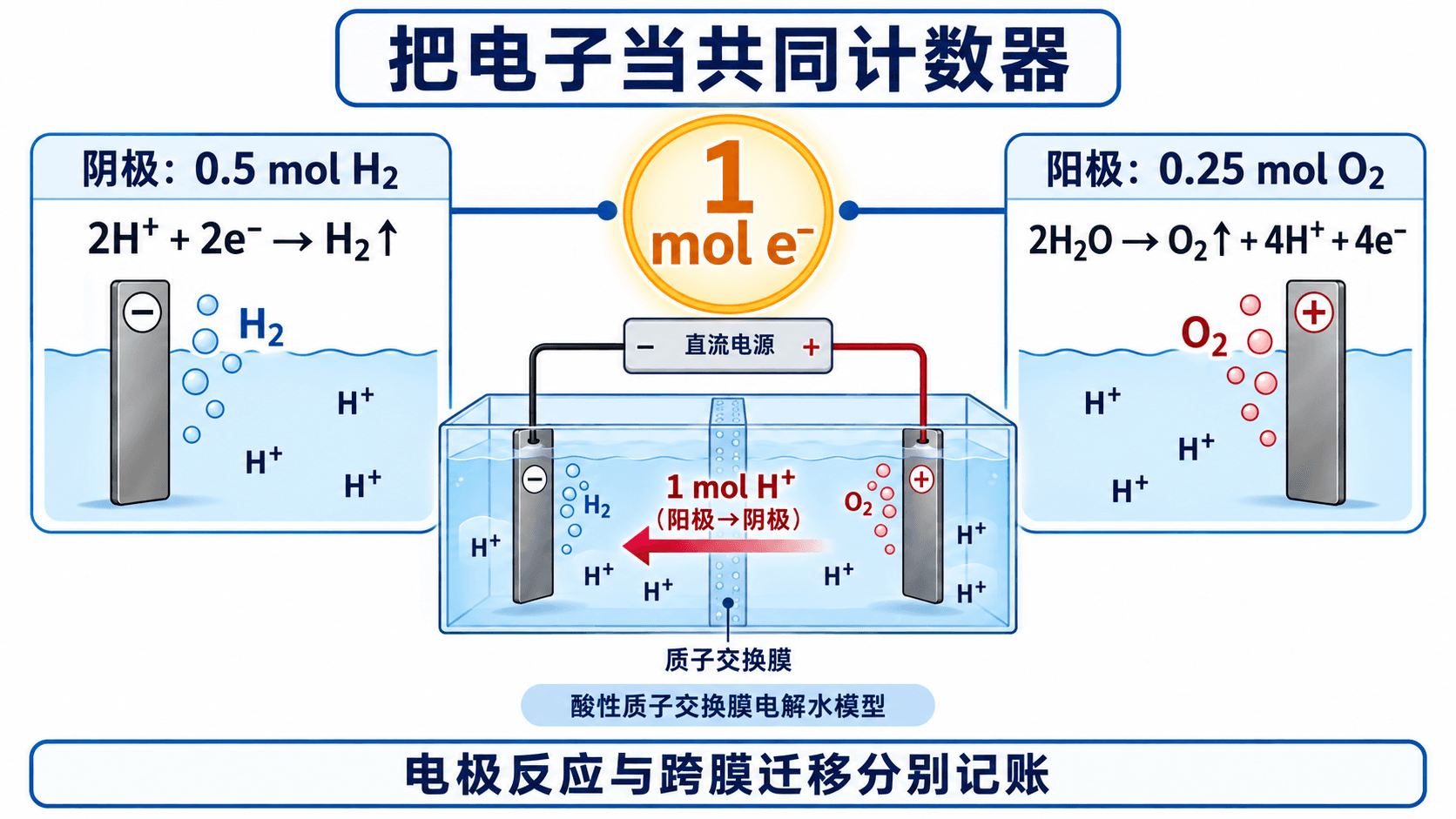

以下计算假定题设反应正常进行、无漏电和副反应，目标电极反应的电流效率为 100%。若电路中通过 电子，别急着把两个反应式相加。先把 当作全系统共同的计数器：阴极生成 ，阳极生成 。同一段时间内，原电池发生的氧化反应失去的电子数、还原反应得到的电子数，也都与它相等。
问题来了：上一段写的是常见水溶液电解模型，不能把它和“质子交换膜”的酸性模型混在一起。若题图明确给出质子交换膜，并说明采用质子传导的条件，应把两极统一写成
阳极：
阴极：
按这一理想质子膜模型，跨膜载流离子是 ，通常由阳极室迁向阴极室，既维持电荷平衡，也为阴极还原提供反应物。比较某一室溶液质量或酸碱性时，除了电极上的气体逸出、离子消耗或生成，还必须把跨膜的 一并记入账本；具体数量仍要以两极反应式和题设为准。

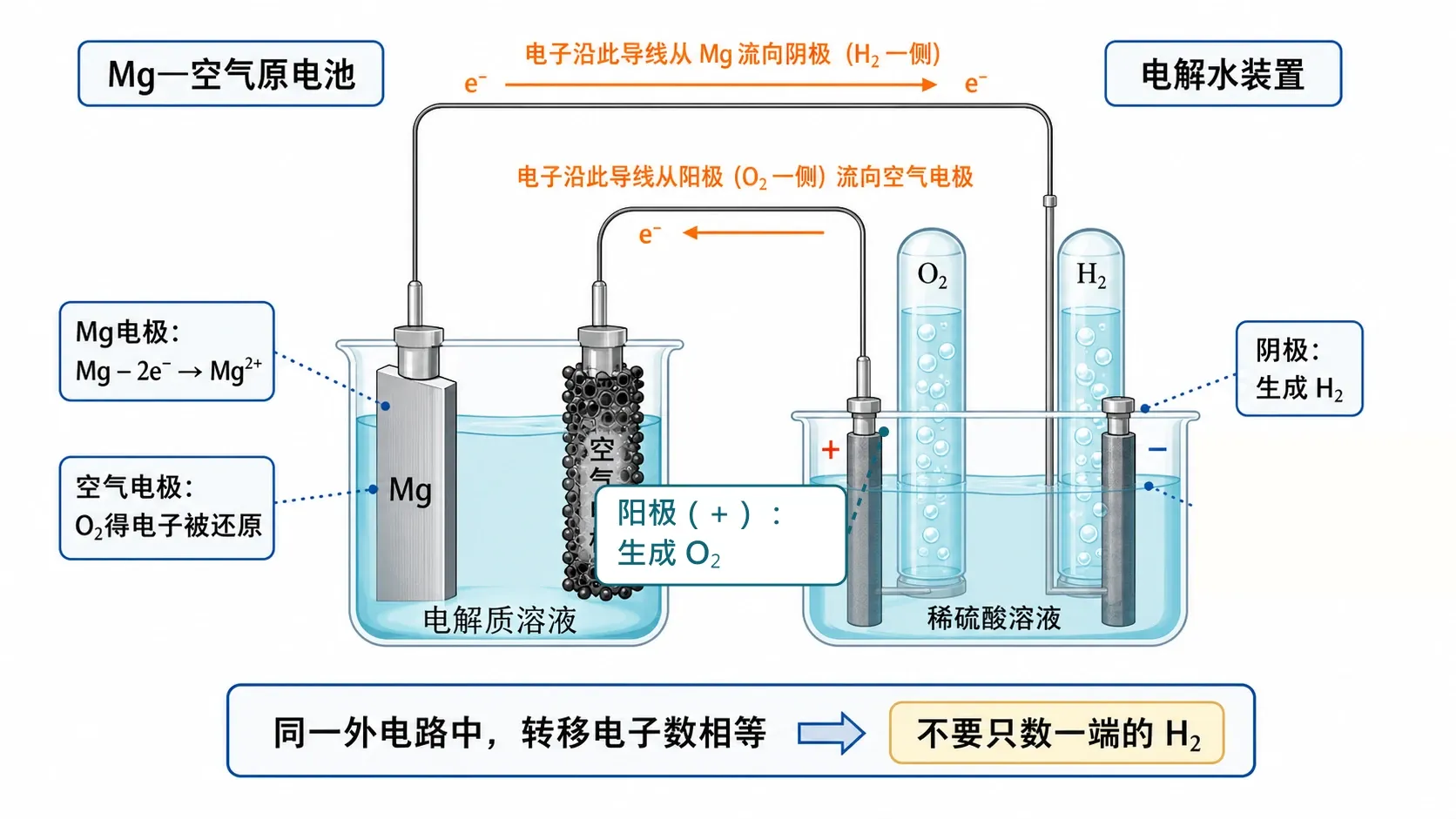

图示无膜稀硫酸电解水的供电连接；与上文质子交换膜模型相比，此图未设置膜。气泡数量不表示产量比例。
“原电池能接上电解池”不等于任意一个原电池都足以电解任意一种溶液。真实装置还受电压大小等条件限制；在高中题中，应以题设给出的装置能工作、已观察到的产物或给定电源为依据判断反应，而不擅自补充条件。
例题：四根导线，怎样不迷路？
某装置中，甲为能供电的原电池，乙为串联在外电路中的电解池。乙池用惰性电极电解适宜浓度的硫酸钠溶液，工作一段时间后阴极收集到 氢气。求：乙池阳极生成氧气的物质的量；甲池外电路中转移电子的物质的量。
先只盯住乙池阴极。水在阴极得到电子生成氢气：。每生成 ，对应 电子，所以 对应 电子。
算题时，把电子当共同计数器，再补离子账
多池、多室计算并没有新的一套公式。它只是把已经学过的守恒放在更多位置同时使用：
- 由已知电极反应或电流信息，先确定 ；
- 沿串联电路把这份 传给每个相关电极；
- 由半反应的化学计量数算气体、金属、酸碱或溶质变化；
- 题目出现盐桥、交换膜、溶液质量或 pH 时，再逐项写入离子迁移；
- 气体体积只有在温度和压强已给定、或明确要求按标准状况计算时，才能代入对应摩尔体积。

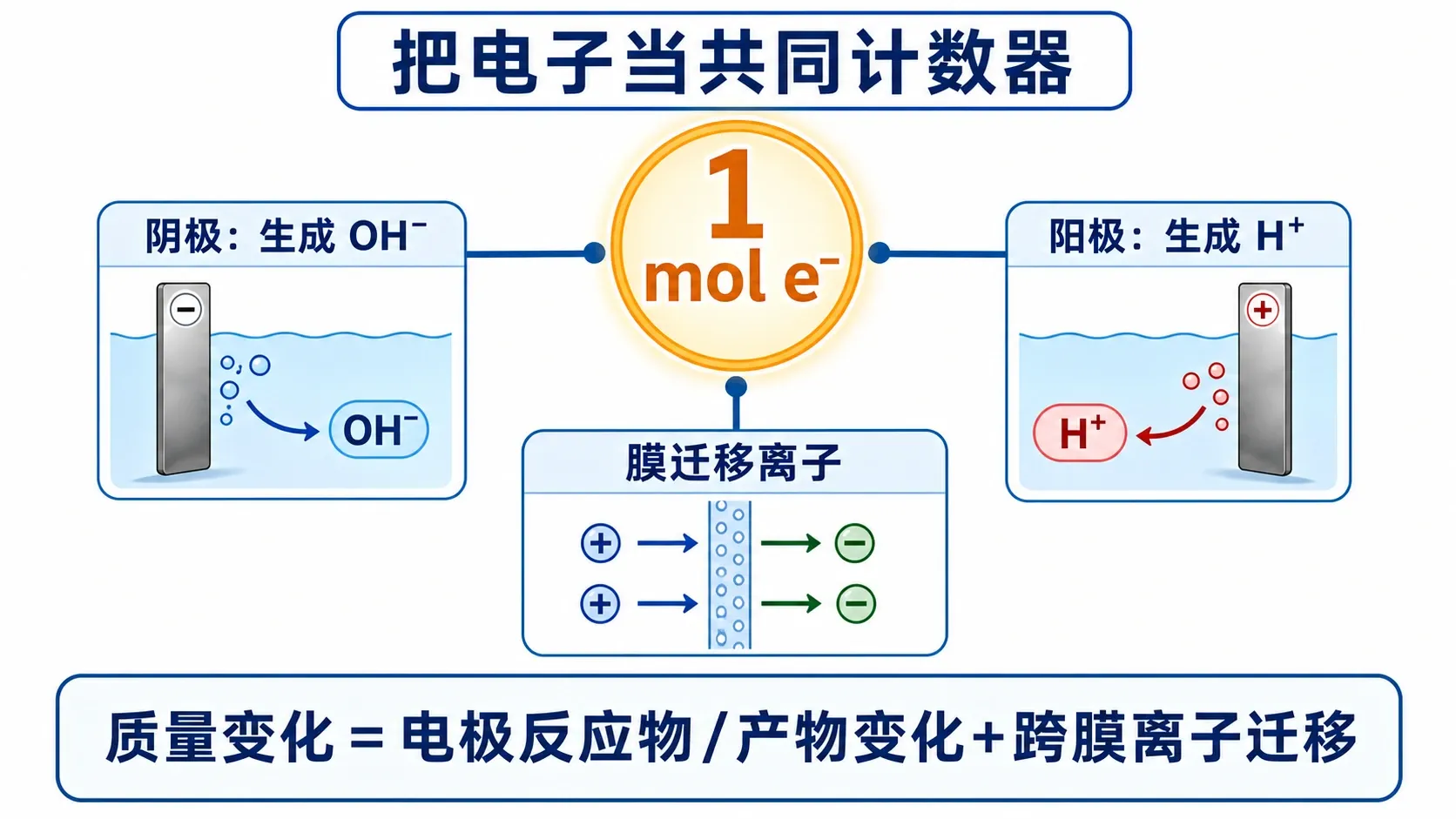

一个特别容易漏掉的情形是“膜两侧溶液质量之差”。例如某一侧电极生成气体，气体逸出会使该侧溶液质量减少；某个离子跨膜移出或移入，也会分别减少或增加该侧溶液的质量。正确做法不是背固定的“差量”，而是把这一侧在这段时间里发生的各类变化列出来：物质是否由电极进入或离开溶液、气体是否逸出或吸收、离子是否跨膜，以及题设规定的进出料。以该室溶液为边界逐项记质量变化：同一笔物质变化只计一次，例如不能既扣除生成气体所消耗的溶液质量，又重复扣除同一气体逸出的质量。

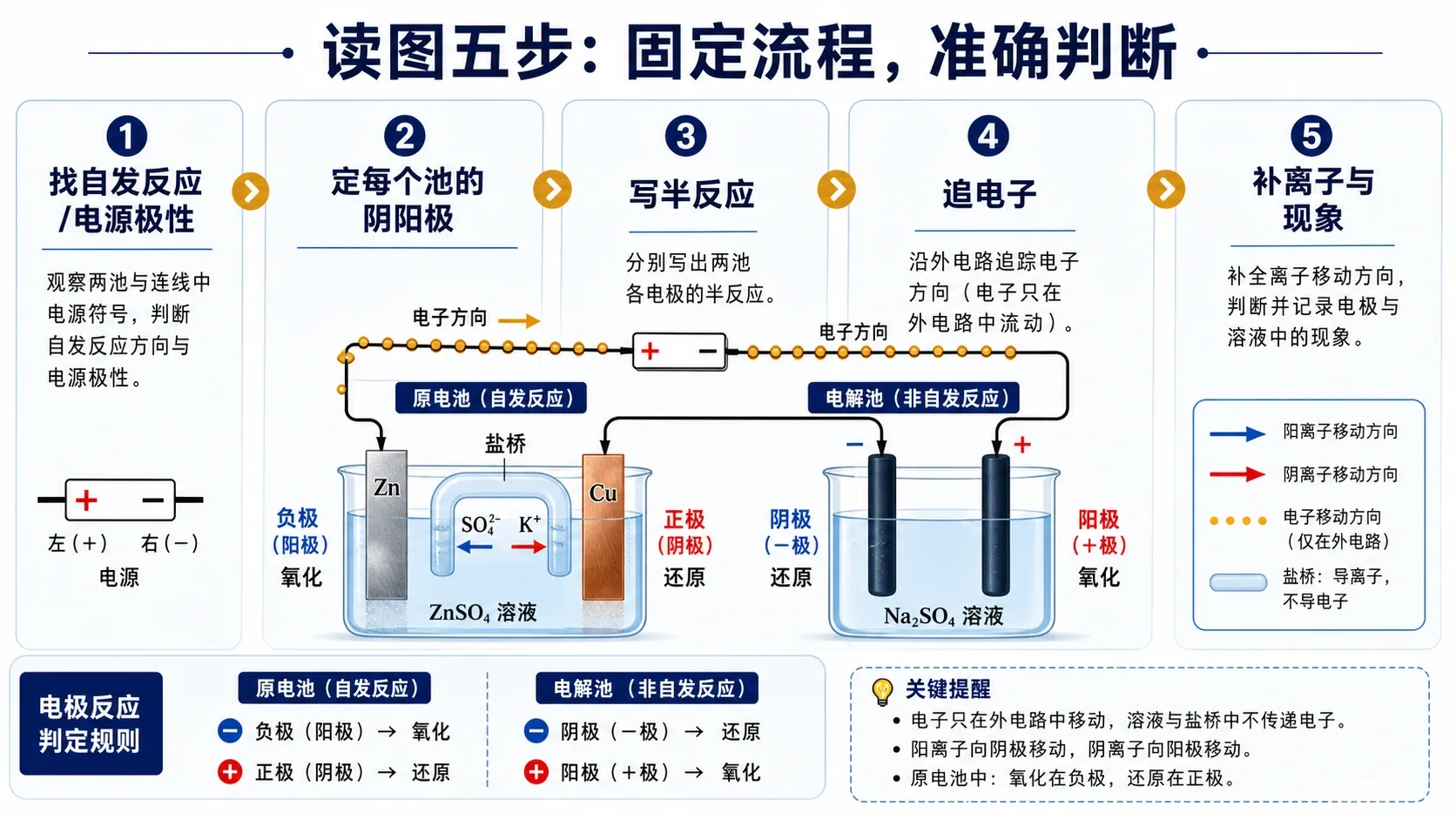

读多池、多室装置的稳定顺序是：认供能方式 → 定氧化还原与各极 → 沿导线追电子 → 写半反应和现象 → 按电荷变化追离子。图再复杂，也只是这五步重复出现；不要跳过前面的定极步骤，直接猜离子方向。
练习：把路线走完整
1. 路线追踪
1
某原电池为外接电解池供电。下列关于电子在外电路中运动的说法，正确的是？
2. 写出半反应
惰性电极电解适宜浓度的硫酸钠溶液时，写出阴极和阳极的电极反应式，并说明两极附近溶液的酸碱性变化。
3. 隔膜判断
3
关于多室电化学装置中的隔膜或盐桥，下列说法正确的是？
4. 判断连接方式
4
两个电解池并联在同一电源两端，因此相同时间内两个电解池转移的电子的物质的量必相等。
5. 电子守恒计算
某串联装置中，电解池阴极析出 铜，阴极反应为 。若另一电解池阳极为水放电，求理论上生成 的物质的量。
6. 多室装置综合判断
某三室装置中，左室阴极反应为 ；左室与中室之间的膜只允许 通过。若装置持续工作， 应由哪一室向哪一室迁移？请用“电荷账”说明理由。
走完这六题，你会发现多池、多室装置并没有要求记住更多零散结论。它只是不断追问同一件事：这一个电子从哪里来、到哪里去；为了让每个溶液室继续工作，又是哪一个离子去把账补平。能把这两条路线画清楚，复杂装置就会重新变成可以一步一步读懂的题。
