超导与低温物理

1911年，荷兰物理学家卡末林·昂内斯在将汞冷却到 $4.2\,\text{K}$ 时，发现其电阻突然降为零——这一意外的发现开辟了一个全新的物理学领域。超导现象的背后，隐藏着量子力学在宏观尺度上最壮观的体现：数以亿计的电子以一种高度有序的集体状态协同运动，不受任何散射的阻碍。从核磁共振成像到磁悬浮列车，超导技术已深刻影响了现代社会的方方面面。

---

零电阻与临界温度

普通金属的电阻来自电子在运动过程中不断与晶格振动（声子）、杂质、缺陷发生碰撞。温度越低，晶格振动越弱，电阻越小，但不会完全消失。超导体则截然不同：当温度降低到某个特定值 $T_c$ 时，电阻骤然降为精确的零，这个温度称为临界温度（Critical Temperature）。

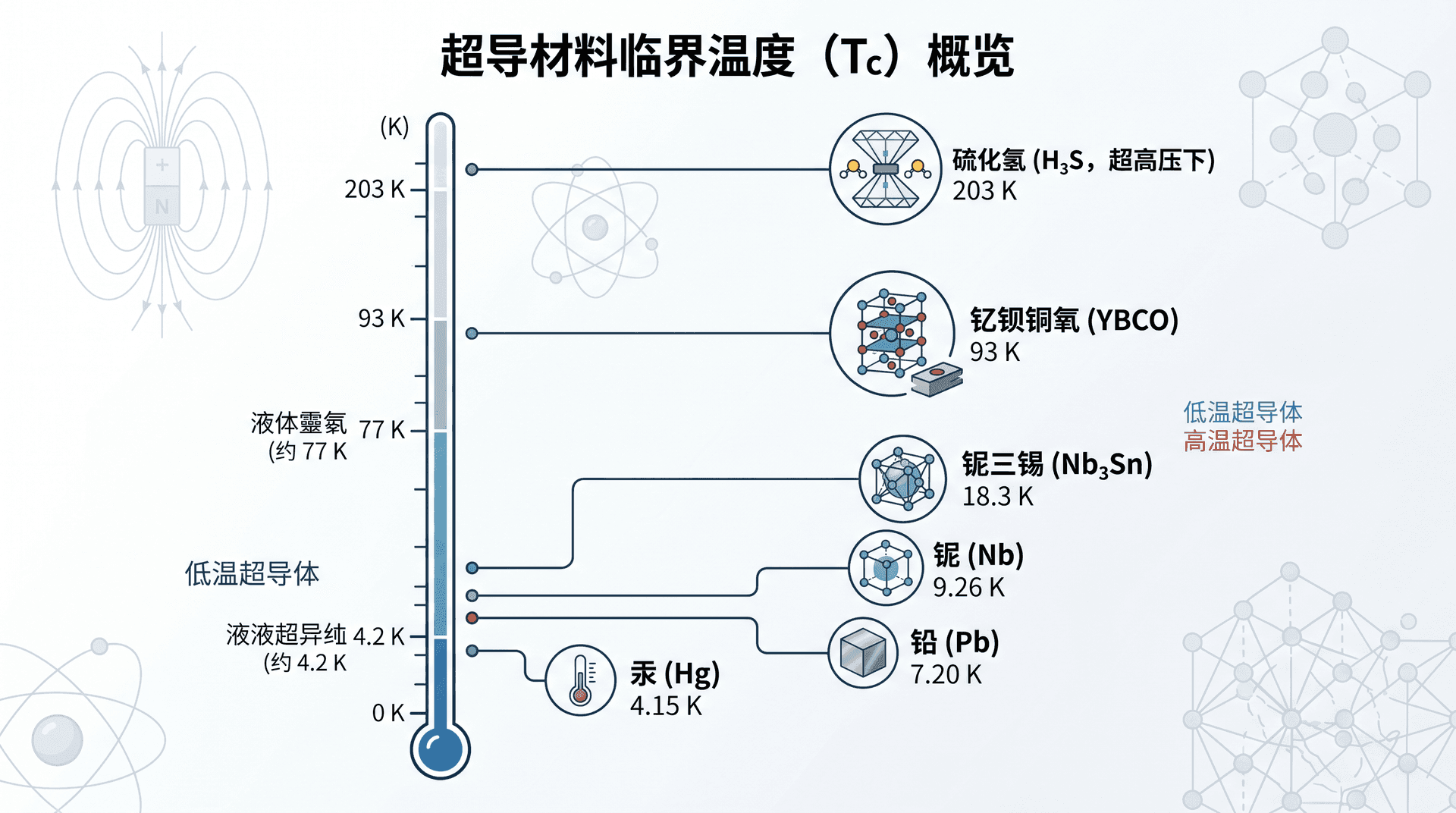

下表列出了一些典型超导体的临界温度：

零电阻并不意味着电流可以无限大。超导体还存在另一个上限：临界电流密度 $J_c$，当通过超导体的电流密度超过 $J_c$ 时，超导态会被破坏，材料重新变为正常导体。此外，外加磁场强度超过临界磁场 $H_c$ 时，超导态同样被破坏。这三个临界参数共同划定了超导态的存在范围。

---

迈斯纳效应与完全抗磁性

1933年，迈斯纳和奥克森菲尔德发现了超导体的第二个核心特征：无论超导体是在磁场中降温进入超导态，还是先进入超导态再施加磁场，超导体内部的磁感应强度始终为零，即

$$\boldsymbol{B} = 0 \quad (\text{超导体内部})$$

这一现象称为迈斯纳效应（Meissner Effect）。它说明超导体不只是电阻为零的“完美导体”，而是具有主动排斥磁场的能力——超导体表面会自发产生感应电流，这些电流产生的磁场恰好抵消外部磁场在内部的贡献。

迈斯纳效应与零电阻共同构成了超导态的两个独立判据。一块超导体放置在永磁体上方，由于超导体排斥磁场，磁场对超导体产生向上的斥力，从而使超导体悬浮在空中——这就是磁悬浮效应的物理根源。

下面对比了完美导体（理想假设中电阻为零的导体）与真实超导体在磁场行为上的本质区别：

---

伦敦方程与磁场穿透深度

超导体能排斥磁场，但这种排斥不是在表面的一个数学意义上的二维面上发生的，而是在一个有限厚度的表面层内完成的。磁场从超导体表面向内指数衰减：

$$B(x) = B_0 \, e^{-x/\lambda_L}$$

其中 $x$ 是从表面向内的深度，$\lambda_L$ 称为伦敦穿透深度（London Penetration Depth）。弗里茨·伦敦和海因茨·伦敦兄弟在1935年给出了这个参数的理论表达式：

$$\lambda_L = \sqrt{\dfrac{m}{\mu_0 n_s e^2}}$$

这里 $m$ 是电子质量，$e$ 是元电荷，$n_s$ 是参与超导的电子数密度，$\mu_0 = 4\pi \times 10^{-7}\,\text{H/m}$ 是真空磁导率。

以铝为例，其超导态的伦敦穿透深度约为 $\lambda_L \approx 50\,\text{nm}$。这意味着外部磁场仅能渗入超导体表面约几十纳米的薄层，在更深处磁场强度已衰减到可以忽略的程度。

下面列出了几种超导体的伦敦穿透深度典型值：

温度升高时，参与超导的电子密度 $n_s$ 减小，穿透深度 $\lambda_L$ 随之增大；当温度趋近临界温度 $T_c$ 时，$\lambda_L \to \infty$，超导态瓦解，磁场完全渗入，这在数学上与相变的特征完全吻合。

---

BCS 理论：库珀对的形成

超导现象发现近半个世纪后，1957年美国物理学家巴丁、库珀和施里弗提出了BCS 理论，从微观层面解释了超导的本质。该理论的核心思想是库珀对（Cooper Pair）的形成。

通常，两个电子之间由于都带负电，会相互排斥。然而在晶格中，一个运动的电子会使周围的正离子略微向自身靠拢，产生局部的正电荷密集区；稍晚抵达的另一个电子会被这片局部正电区所吸引——两个电子通过晶格（声子）作为中间媒介，形成了有效的间接吸引力。

当这种间接吸引力超过电子间的直接库仑排斥力时，动量大小相等、方向相反的两个电子便会结合成一个束缚对，即库珀对。库珀对的结合能（能隙）为：

$$2\Delta \approx 3.52\, k_B T_c$$

其中 $k_B = 1.38 \times 10^{-23}\,\text{J/K}$ 是玻尔兹曼常数。以铅（$T_c = 7.2\,\text{K}$）为例：

$$2\Delta \approx 3.52 \times 1.38 \times 10^{-23} \times 7.2 \approx 3.5 \times 10^{-22}\,\text{J} \approx 2.2\,\text{meV}$$

这个能隙非常小，远小于热运动能量 $k_B T$（室温约为 $25\,\text{meV}$），这就是为什么超导通常只在极低温下才能实现。

库珀对的自旋量子数为整数（两个自旋 $\frac{1}{2}$ 电子组合为自旋 $0$ 或 $1$），因此库珀对是玻色子，不受泡利不相容原理的限制，所有库珀对可以凝聚到同一个量子基态中，形成高度有序的宏观量子态。正是这种宏观相干性，使得库珀对在运动时不被散射，宏观电阻为零。

---

第一类与第二类超导体

根据超导体在临界磁场附近的行为，可以将超导体分为两类：

• 第一类超导体的特征是存在单一的临界磁场 $H_c$。外加磁场低于 $H_c$ 时，超导体完全排斥磁场（迈斯纳态）；一旦磁场超过 $H_c$，超导态立即被完全破坏，材料跃变为正常态。大多数纯金属超导体（如汞、铅、锡）属于这一类，其临界磁场通常较低（$H_c$ 约为 $10^4\,\text{A/m}$ 量级）。

• 第二类超导体则具有两个临界磁场 $H_{c1}$ 和 $H_{c2}$：

在混合态中，磁场以一根根直径约为 $\xi$（相干长度）的细管穿过超导体，每根磁通管携带的磁通量恰好是一个磁通量子 $\Phi_0$：

$$\Phi_0 = \dfrac{h}{2e} \approx 2.07 \times 10^{-15}\,\text{Wb}$$

分母中的 $2e$ 来自库珀对的电荷，这是 BCS 理论的一个直接实验验证。第二类超导体（如铌三锡、YBCO）的上临界磁场 $H_{c2}$ 可高达数十特斯拉，这使其在强磁场应用中（如 MRI 超导磁体）具有重大的实用价值。

---

高温超导的发现

BCS 理论预言，声子介导的吸引力限制了超导临界温度的上限，大约在 $30\sim 40\,\text{K}$ 左右。1986年，IBM 苏黎世研究室的柏诺兹和缪勒在铜氧化物陶瓷（镧钡铜氧，La-Ba-Cu-O）中发现了 $35\,\text{K}$ 的超导性，打破了传统超导体温度记录。此后短短一年内，朱经武团队发现了钇钡铜氧（YBCO），其 $T_c = 93\,\text{K}$，超过了液氮沸点（$77\,\text{K}$）——这一突破意义重大，因为液氮比液氦（$4.2\,\text{K}$）便宜约50倍，大幅降低了超导技术的应用门槛。

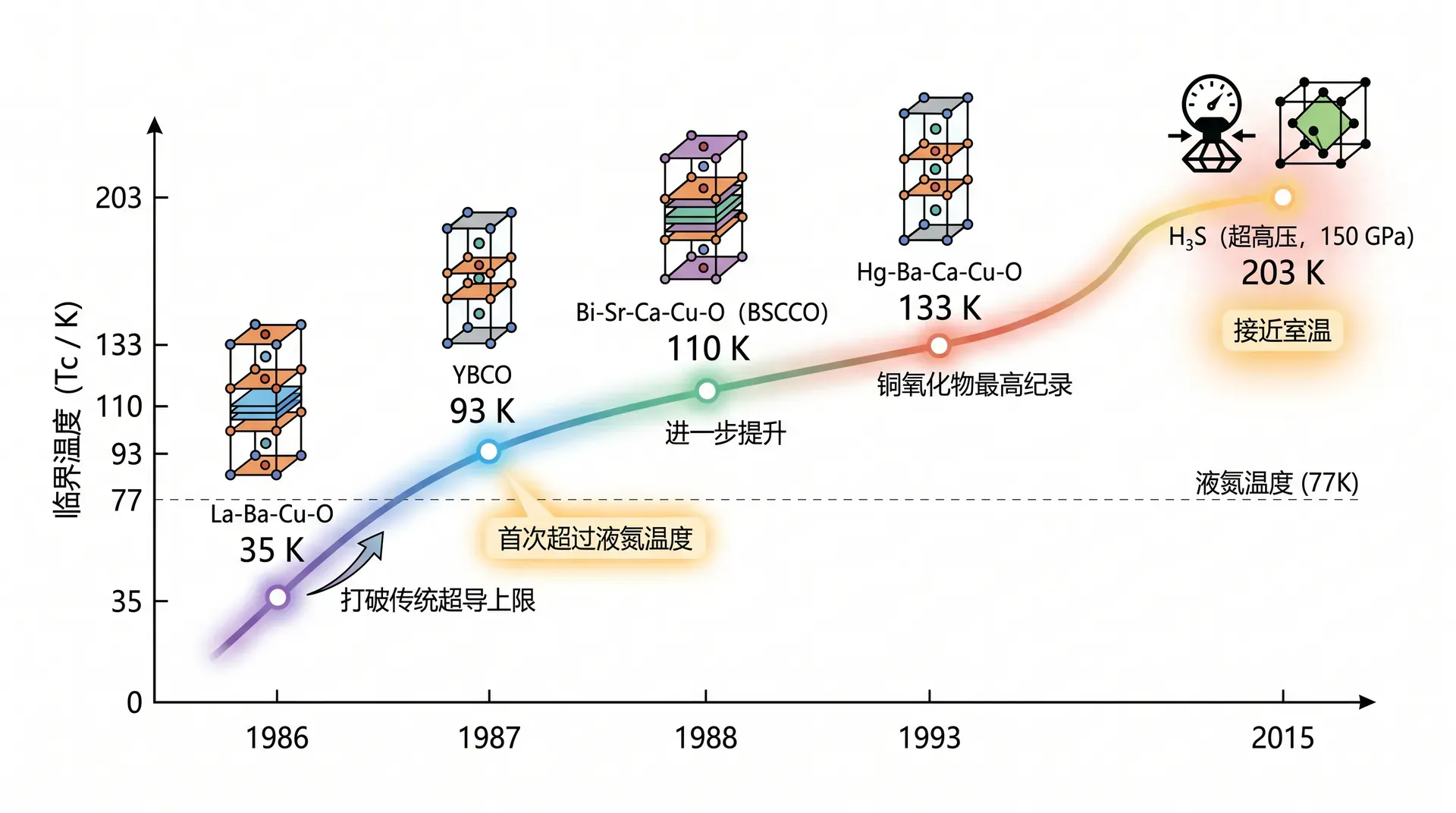

下表展示了高温超导材料的发现历程：

高温超导体的导电机制与 BCS 理论有所不同，铜氧化物平面中强烈的电子关联效应取代了声子作为配对媒介，但其精确的微观机制至今仍是凝聚态物理中最重要的未解问题之一。

---

超导的实际应用

超导的零电阻与强磁场特性催生了一系列改变科技面貌的实用装置。

• 核磁共振成像（MRI）是目前超导技术最广泛的民用应用。医院中的 MRI 设备核心是一个超导磁体线圈，通入持续电流后维持约 $1.5\sim 3\,\text{T}$ 的强匀强磁场，用于激励人体组织中的氢原子核产生核磁共振信号。这个磁场强度远超普通电磁铁的极限，且由于超导零电阻，运行时几乎不消耗电能，只需持续补充少量液氦（或液氮，新一代系统）维持低温。

• 磁悬浮列车利用超导体与磁场之间的排斥力实现车体悬浮，消除了车轮与轨道之间的机械摩擦，理论上可大幅提升列车速度。日本的磁悬浮列车（SCMaglev）使用铌三钛超导磁体，已在测试中达到 $603\,\text{km/h}$ 的最高速度。

• 超导量子干涉器件（SQUID）是目前已知最灵敏的磁场探测器，其原理基于超导环中的量子干涉效应。SQUID 能探测到 $10^{-15}\,\text{T}$ 量级的极微弱磁场变化，被广泛用于脑磁图（MEG）、地质勘探和物理实验等领域。

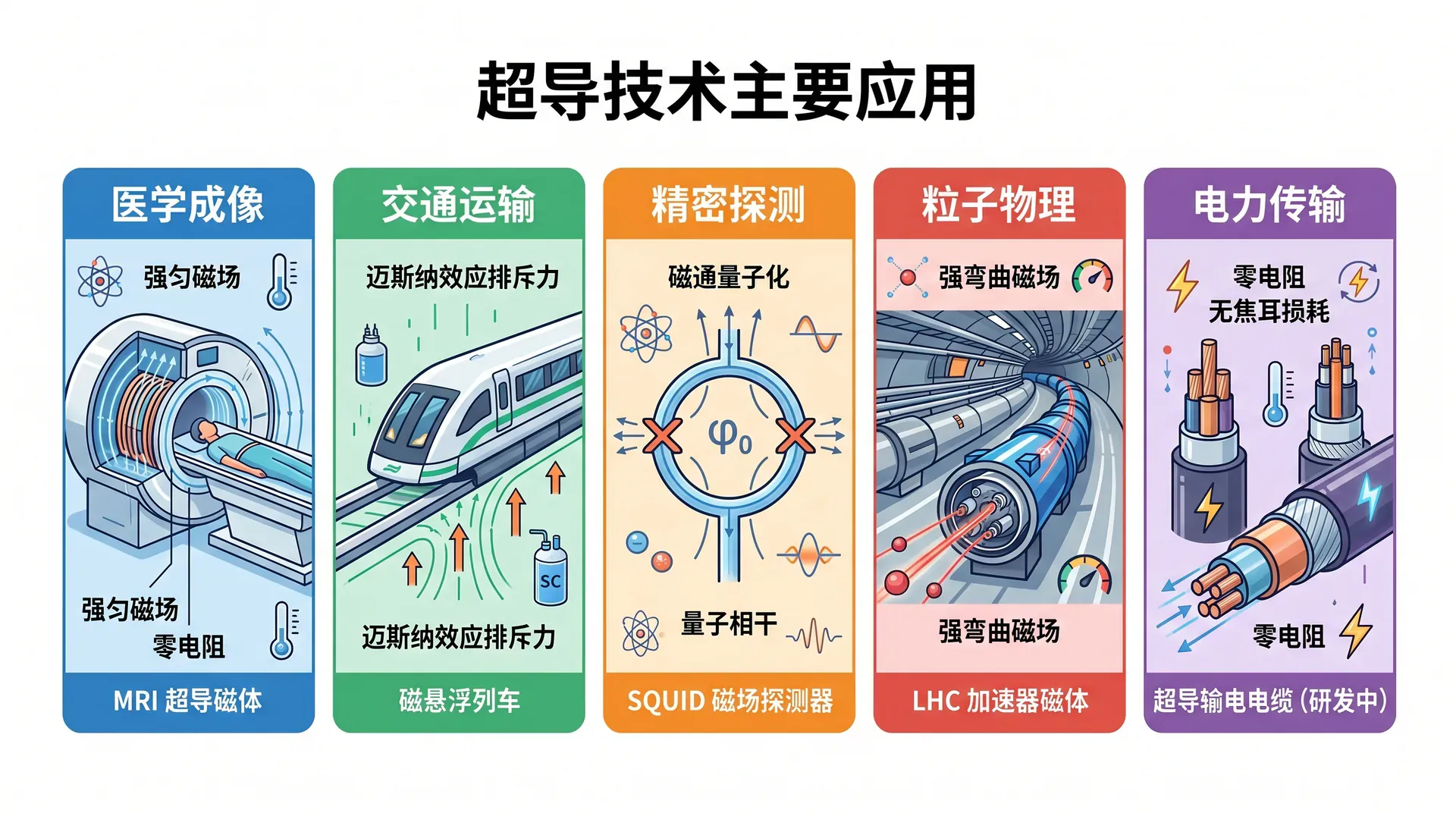

下表汇总了超导技术的主要应用领域：

---

练习题

选择题

第1题　关于超导体的迈斯纳效应，下列说法正确的是：

A. 迈斯纳效应是指超导体内部电阻完全为零

B. 超导体内部的磁感应强度恒为零，无论外磁场如何变化

C. 超导体表面的感应电流由外磁场的变化率决定，与零电阻无关

D. 超导体进入超导态后，内部磁场被完全排出，与进入超导态前是否存在磁场无关

显示答案

答案：D

A错：迈斯纳效应特指完全抗磁性（$B=0$），而非零电阻，两者是独立的物理现象。B的说法不够准确，条件应是处于超导态且外磁场低于临界磁场时才能维持 $B=0$，超过临界磁场时超导态会被破坏。C错：超导体表面的持续环形电流维持内部 $B=0$，这是迈斯纳效应的主动排磁，不仅仅是对磁通量变化的被动响应。D正确：与“完美导体”（只阻止磁通变化）不同，真正的超导体无论在什么磁场状态下进入超导态，都会主动将内部磁场完全排出，这正是迈斯纳效应的本质。

第2题　BCS 理论中，库珀对是由以下哪种相互作用将两个电子结合在一起的？

A. 两个电子之间的直接库仑吸引力

B. 电子通过晶格声子产生的间接吸引力

C. 电子自旋磁矩之间的磁偶极相互作用

D. 两个电子的泡利不相容原理导致的量子统计力

显示答案

答案：B

库珀对形成的关键在于：一个电子运动时，周围的晶格正离子被吸引而产生局部正电荷密集区，稍后到来的第二个电子被这片正电荷区域吸引，从而与第一个电子形成有效的间接吸引。这个媒介就是晶格振动量子——声子。当这种声子媒介的间接吸引力超过电子间的直接库仑排斥时，库珀对便可稳定存在。A错，同号电荷直接相互排斥。C和D均不是 BCS 理论的配对机制。

第3题　某超导体的临界温度为 $T_c = 9.3\,\text{K}$，根据 BCS 理论公式 $2\Delta = 3.52\, k_B T_c$，其超导能隙 $2\Delta$ 约为多少（$k_B = 1.38 \times 10^{-23}\,\text{J/K}$，$1\,\text{meV} = 1.6 \times 10^{-22}\,\text{J}$）？

A. $0.28\,\text{meV}$

B. $2.8\,\text{meV}$

C. $28\,\text{meV}$

D. $280\,\text{meV}$

显示答案

答案：B

代入数据：

$2\Delta = 3.52 \times 1.38 \times 10^{-23}\,\text{J/K} \times 9.3\,\text{K} = 3.52 \times 1.283 \times 10^{-22}\,\text{J} \approx 4.52 \times 10^{-22}\,\text{J}$

换算为毫电子伏特：

$2\Delta = \dfrac{4.52 \times 10^{-22}}{1.6 \times 10^{-22}}\,\text{meV} \approx 2.8\,\text{meV}$

这个材料是铌（Nb），能隙约 $2.8\,\text{meV}$，远小于室温热能（约 $25\,\text{meV}$），所以常温下库珀对很容易被热激发破坏，超导态消失。

第4题　医院的 MRI 设备使用超导磁体而不是普通电磁铁，主要原因是：

A. 超导磁体产生磁场的方向可以随时改变，而普通电磁铁不能

B. 超导磁体零电阻，运行时几乎不消耗电能，且能产生远超普通电磁铁极限的强磁场

C. 超导磁体体积更小，便于安装在医疗设备中

D. 超导磁体产生的磁场对人体有特殊的治疗效果

显示答案

答案：B

MRI 需要约 $1.5\sim 3\,\text{T}$ 的强匀强磁场。普通铁芯电磁铁由于磁饱和限制，最高只能稳定维持约 $2\,\text{T}$，且需要持续大功率供电（对应大量焦耳热耗散）。超导磁体由于零电阻，一旦建立电流后几乎不需要外部供电即可维持磁场，并能通过超导线圈实现更高的磁场强度和更好的均匀性。A、C、D均不是主要原因。

---

计算题

第5题　一个超导环路中储存有持续循环电流，该电流在环路内产生的磁通量为 $\Phi = 6.21 \times 10^{-15}\,\text{Wb}$。已知磁通量子 $\Phi_0 = h/(2e) = 2.07 \times 10^{-15}\,\text{Wb}$。

（1）该磁通量等于多少个磁通量子？

（2）如果环路面积为 $S = 1.0\,\text{cm}^2 = 1.0 \times 10^{-4}\,\text{m}^2$，计算环路内的平均磁感应强度 $B$。

（3）磁通量子 $\Phi_0 = h/(2e)$ 分母中出现 $2e$ 而非 $e$，这一实验事实说明了什么？

显示答案

（1）磁通量子数目：

$n = \dfrac{\Phi}{\Phi_0} = \dfrac{6.21 \times 10^{-15}\,\text{Wb}}{2.07 \times 10^{-15}\,\text{Wb}} = 3$

该磁通量恰好等于3个磁通量子，说明超导环中的磁通量是量子化的，只能取磁通量子整数倍的值。

（2）平均磁感应强度：

$B = \dfrac{\Phi}{S} = \dfrac{6.21 \times 10^{-15}\,\text{Wb}}{1.0 \times 10^{-4}\,\text{m}^2} = 6.21 \times 10^{-11}\,\text{T}$

这个磁场极其微弱，约为地球磁场（$5 \times 10^{-5}\,\text{T}$）的百万分之一，SQUID 器件就是利用对如此微弱磁通量变化的高灵敏探测来工作的。

（3）物理意义：

$\Phi_0 = h/(2e)$ 中出现 $2e$，表明超导体中参与磁通量子化的载流子携带的电荷为 $2e$，即两倍元电荷。这是 BCS 理论的直接实验证据——超导体中的载流子是库珀对（由两个电子组成，总电荷为 $2e$），而不是单个电子。这个实验事实有力支持了 BCS 理论中库珀对概念的正确性。

第6题　某 MRI 设备的超导磁体工作在液氦温度（$T = 4.2\,\text{K}$）下，使用铌三钛（NbTi）超导线圈，NbTi 的临界温度为 $T_c = 9.8\,\text{K}$，临界磁场 $\mu_0 H_{c2} = 15\,\text{T}$（上临界磁场）。

（1）MRI 磁体工作磁场为 $B = 3.0\,\text{T}$，说明该工作状态是否处于超导态，并给出判断依据。

（2）若该超导线圈总长度为 $L = 50\,\text{km}$，导线截面积为 $A = 0.50\,\text{mm}^2 = 5.0 \times 10^{-7}\,\text{m}^2$，铜（正常态时）的电阻率为 $\rho = 1.7 \times 10^{-8}\,\Omega\cdot\text{m}$。计算若该线圈在正常态（铜导线）下工作，通过电流 $I = 200\,\text{A}$ 时的电功率损耗 $P$。

（3）超导线圈零电阻运行时，维持同样 $200\,\text{A}$ 电流的电功率损耗理论上为多少？对比两种情况，说明超导磁体的节能意义。

显示答案

（1）判断超导态：

判断超导态需要同时满足两个条件：工作温度低于临界温度，以及外加磁场低于上临界磁场。

工作温度：$T = 4.2\,\text{K} < T_c = 9.8\,\text{K}$，温度条件满足。

工作磁场：$B = 3.0\,\text{T} < \mu_0 H_{c2} = 15\,\text{T}$，磁场条件满足。

两个条件均满足，因此该线圈处于超导态，可以正常工作。

（2）正常态（铜）的电功率损耗：

先计算线圈电阻：

$R = \rho \cdot \dfrac{L}{A} = 1.7 \times 10^{-8}\,\Omega\cdot\text{m} \times \dfrac{5.0 \times 10^4\,\text{m}}{5.0 \times 10^{-7}\,\text{m}^2} = 1.7\,\Omega$

电功率损耗：

$P = I^2 R = (200\,\text{A})^2 \times 1.7\,\Omega = 4.0 \times 10^4\,\text{W} \times 1.7 = 6.8 \times 10^4\,\text{W} = 68\,\text{kW}$

（3）超导态的电功率损耗及对比：

超导线圈电阻为零，$R = 0$，因此：

$P_{\text{超导}} = I^2 \times 0 = 0\,\text{W}$

对比：若用铜导线维持相同电流，需持续消耗 $68\,\text{kW}$ 的电功率，并以热量形式散发，还需要额外的冷却系统。超导磁体一旦建立电流，几乎不需要外部供电即可长期维持，仅需少量能量补充液氦冷却所需，综合能耗远低于普通电磁铁，这正是 MRI 和粒子加速器大量采用超导磁体的根本原因。
