第1章 表面张力、比热容与热导率测量

一杯热水放在桌上会慢慢变凉，水滴落在洁净玻璃上会铺展或收缩，泡沫塑料摸起来也总比金属“暖”。这些现象都和热学有关，可要把它们变成一个可信的数值，麻烦马上就来了：液膜断裂只发生在一瞬间，混合后的温度还没来得及稳定就在向环境散热，而导热样品两端有温差也不等于已经进入稳定传热状态。

本章不把三套仪器当成操作清单，而是反复追问：测什么、直接读到什么、换算依赖哪些模型条件？

本章覆盖液体表面张力系数、固体比热容和材料热导率的代表性测量。它们属于学校可按设备、学时和专业需要选做的热学实验项目组，并不意味着每位学生都必须在一次课程中完成全部三项。即使所在实验室采用的传感器、量热器或热导仪不同，下面建立的“定标—控参—记录—检验模型—报告”的证据链仍然适用；具体接线、量程、几何修正和停机步骤则必须以本校仪器说明与教师要求为准。

从一层看不见的“拉链”测起

把一只洁净金属环接在微力传感器下方，让它刚好接触液面，再缓慢降低液杯。示数先变化，液面被拉成薄膜，随后薄膜突然断开，示数又跳回去。到底哪个示数代表表面张力？有人会盯住断膜后的稳定值，也有人会挑曲线上最高的一个采样点。两种做法看起来都有数字，却可能测的根本不是同一个力。

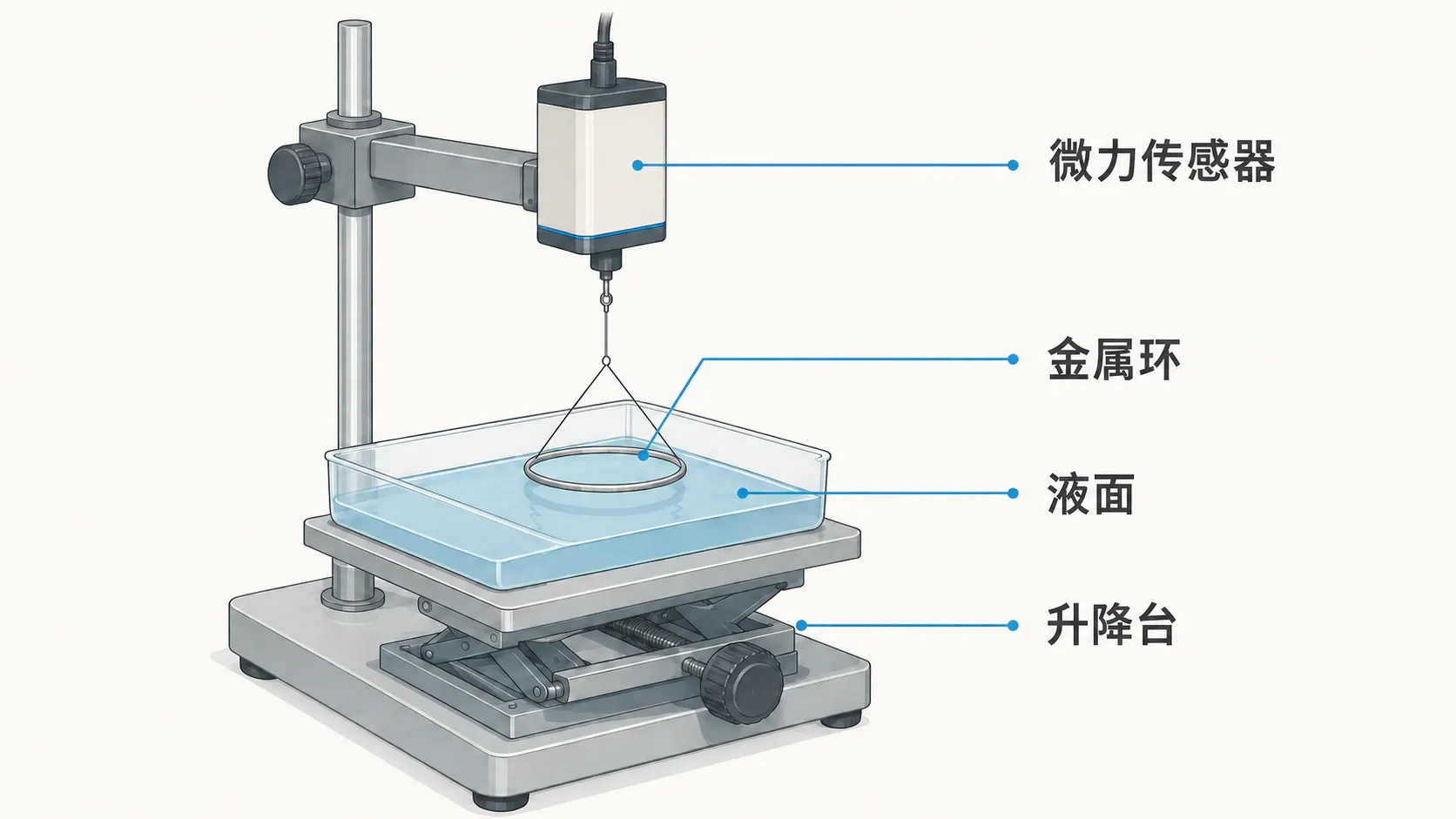

先看清装置承担的任务。传感器不直接显示表面张力系数，它只把微小拉力变成电压或数字示值；升降台负责让液面相对金属环缓慢移动；水平调节让接触线尽量同时形成、同时拉脱；温度计和洁净容器则帮助确认液体状态。不同实验室可能使用金属环、薄片或细丝框，下面以带微力传感器的拉脱法为主线，但不把某种外形当作唯一标准。

液体表面像一张被拉紧的膜，这个说法能帮你建立直觉，却不能代替受力分析。表面张力沿液面切向、垂直于接触线作用。若液膜对测量元件的合力增量为 $\Delta F$，有效接触线总长度为 $L_{\mathrm{eff}}$，接触角为 $\theta$，理想化关系可写成

其中 $\sigma$ 是表面张力系数，单位为 $\mathrm{N/m}$。对充分润湿且接触角可近似为零的情形，才可进一步写成 $\sigma\approx\Delta F/L_{\mathrm{eff}}$。这里最容易踩的陷阱，是把 $L_{\mathrm{eff}}$ 随手写成环的一个周长：应先按装置几何清点接触线，再判断浮力和液膜形状修正。薄圆环的内外接触线在简化模型中给出 $L_{\mathrm{eff}}=2\pi(R_i+R_o)\approx4\pi R$，不能在已计入内外两侧后再机械乘二。具有两个自由表面的线框液膜是另一种几何模型。实际拉脱模型还须按仪器指导书考虑金属丝直径、接触状态、浮力与形状修正。薄片、环和线框不能共用一个未经说明的“二倍长度”公式。

先从俯视图清点内外接触周线，再在截面图中核对表面张力的方向；周长和不能额外再乘二。

先让传感器会“说力”

若传感器输出电压 $U$，就要先用已知砝码完成定标。对工作区间近似线性的传感器，可拟合

斜率 $a$ 是灵敏度换算系数，截距 $b$ 含有零点、预载和安装状态的信息。不能只用一个砝码算比例后就默认直线必过原点；至少要覆盖实际测力范围的多个定标点，按加载方向记录，检查残差是否出现弯曲或回程差。定标后拆装传感器、改变悬挂件或重新调零，都可能让原定标失效。

正式拉脱前，先把环清洁并晾干，调节悬挂使其不扭斜，再让液面缓慢接近。环接触液面后继续匀速降低液杯，完整记录从接触、成膜到断裂后的曲线。所需的 $\Delta F$ 通常是断膜前特征力与相应基线之差，而不是把“峰值示数”直接当成表面张力；峰值选取、基线定义及浮力或自重修正要服从本机说明。下面的定标台让你亲手试一遍：如果强迫拟合过原点，最后的表面张力系数会怎样移动？

你会发现，采样频率太低可能错过断膜前峰值，拉得太快则会引入黏滞和动态效应；这不是“多测几次取平均”就能自动消除的随机波动。液体温度、表面污染、环的洁净程度和浸入深度也必须留在原始记录中。尤其不要用手触碰刚清洁的环，也不要把擦过桌面的纸再拿去擦测量元件——极少量油污就足以改变界面状态。

若实验室采用毛细管升高法，理想圆管中可由

联系液柱高度 $h$ 与 $\sigma$。但它要求管径均匀、内壁洁净，必须考虑接触角，细管内液面读数和管半径误差也会被放大。这个式子说明同一物理量可以有不同观测路径，却不说明毛细法与拉脱法的数据表能够混用。

一份可复核的原始表至少应留下：液体名称与温度、测量元件类型和关键尺寸、传感器编号与量程、各定标砝码及对应示值、定标顺序、每次拉脱的基线与峰值、拉脱速度档位、异常现象。处理时报告拟合方程和残差，给出每次 $\sigma$、平均值及不确定度，并把长度测量、定标斜率、峰值识别和重复性分别放进不确定度预算，而不是只写“存在人为误差”。

混在一起的温度，藏着一笔热量账

把一块刚从恒温热源中取出的金属样品投入较冷的水中，水温上升。你可能会想：只要用“热样品放出的热量等于水吸收的热量”就够了。可量热器本身也升温，温度计和搅拌器也会吸热，样品从热源走到量热器还会先向空气散热。温度读到小数点后两位，并不能让这些热量凭空消失。

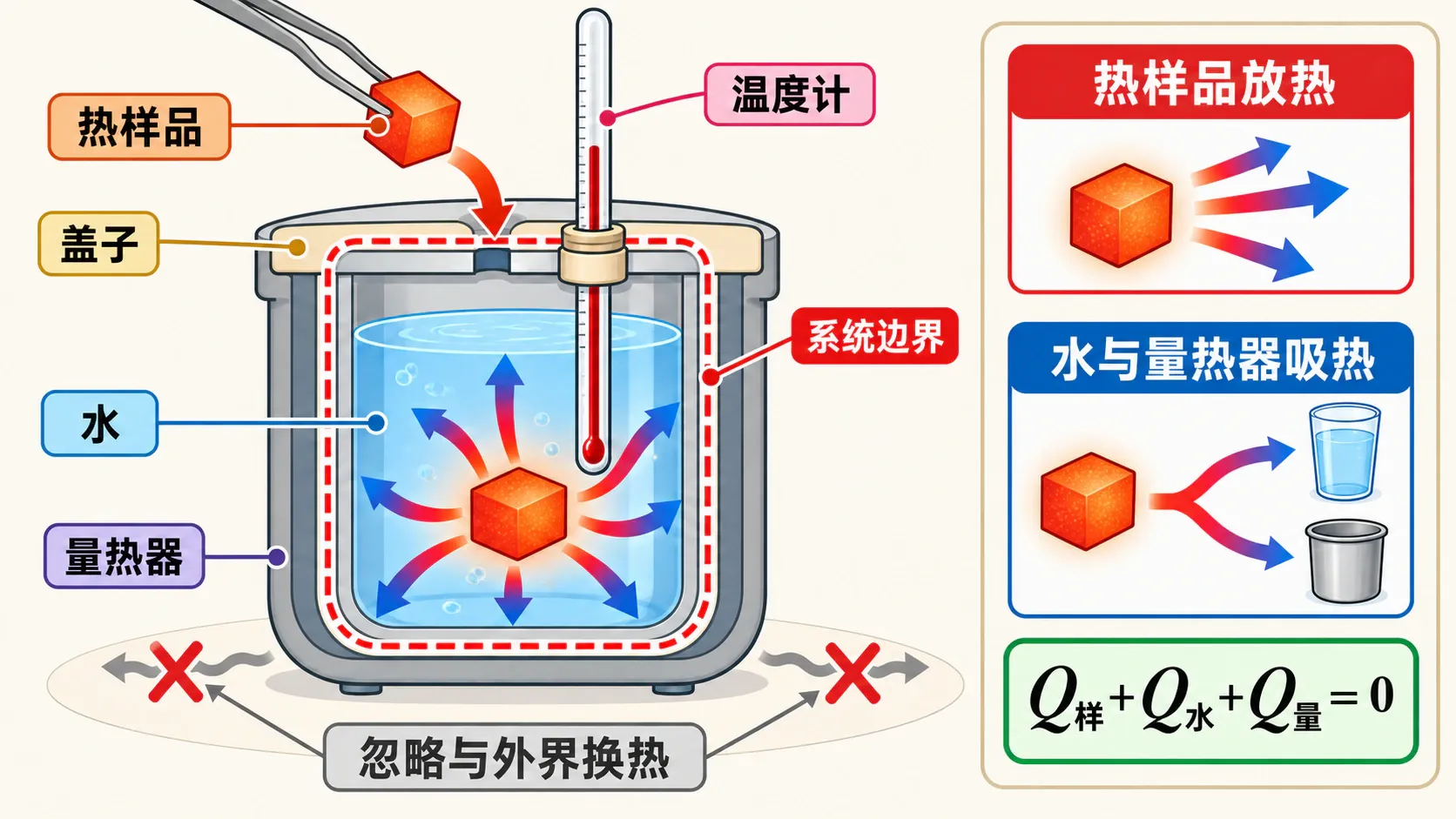

先给系统画边界。以样品、水和量热器内参与换热的部件为系统，在短时间内近似忽略它与外界的净热交换，设样品质量和比热容为 $m_s,c_s$，投样时样品温度为 $T_s$；水的质量和比热容为 $m_w,c_w$，水与量热器初温为 $T_0$；量热器等效热容为 $C_{\mathrm{cal}}$，校正后的混合温度为 $T_f$。能量守恒给出

从而

这个等式不是说真实过程完全绝热，而是说我们用尽量短的转移和混合时间、保温结构以及温度—时间曲线校正，把外界换热压到可评估的程度。$C_{\mathrm{cal}}$ 可以来自已知材料和质量的计算，也可以由预先标定得到；若仪器给出“水当量” $m_e$，则 $C_{\mathrm{cal}}=m_ec_w$。二者只是两种表达，不能在同一式中重复相加。

最高示值未必就是混合温度

实验前先称量干燥样品和水，记录量热器编号、温度传感器分辨率及环境温度。将样品在恒温热源中放置足够时间，使其内部温度尽可能均匀；取出后迅速沥去表面附着液，按规定工具转移，立即合盖并均匀搅拌。搅拌的目的不是“越快越好”，而是减小内部温度不均匀，同时避免水溅出、样品撞击温度探头和额外摩擦发热。

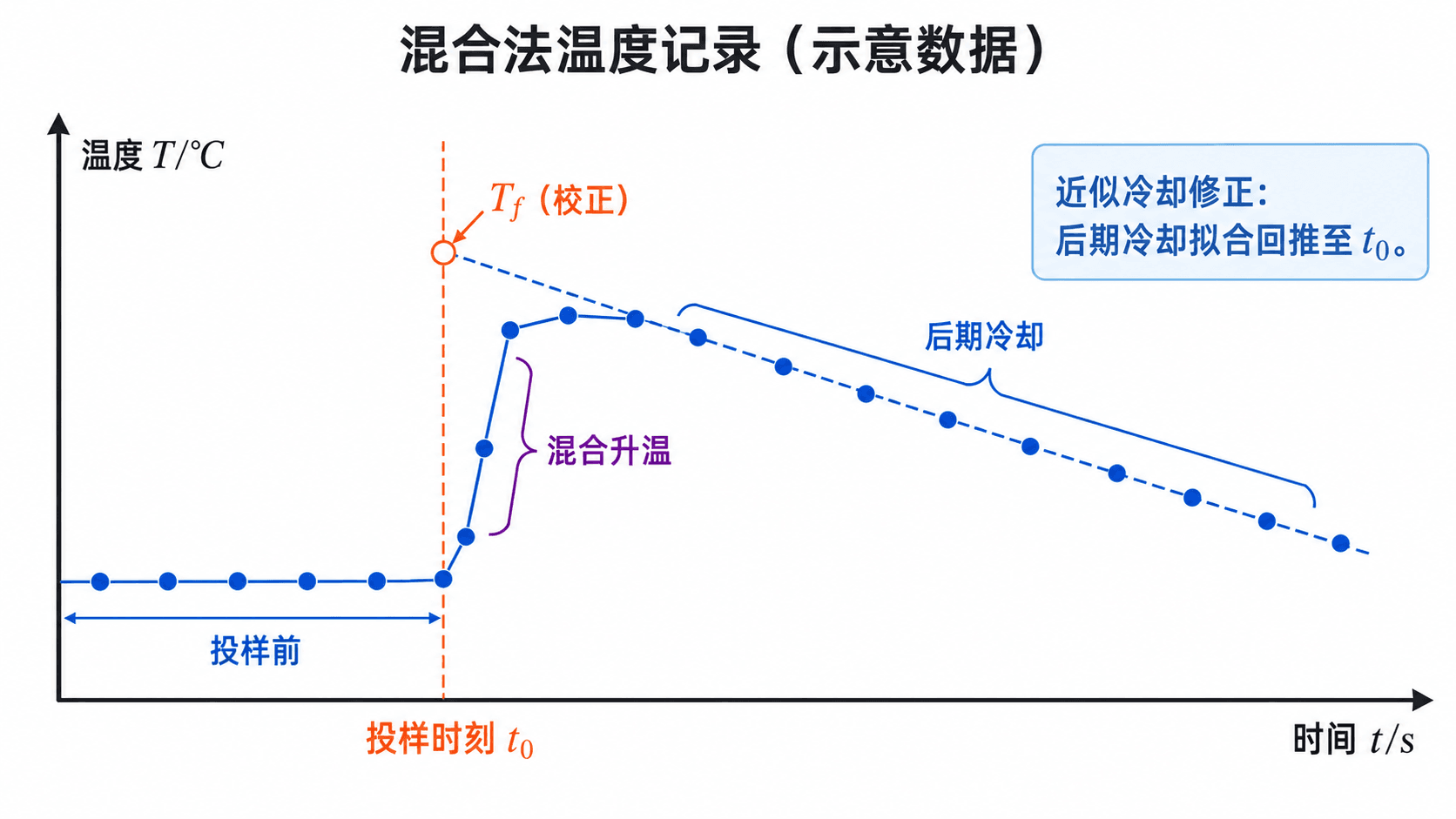

原始记录不能只留 $T_0$ 和一个最高温度。混合前应按固定间隔记录基线温漂，投样时记下时刻，混合后继续记录升温与随后的降温段。理想情况下温度会瞬间跳到 $T_f$，现实曲线却被传感器响应和环境换热拉圆。常用修正思路是在选定规则下外推混合前、混合后的温度趋势到统一参考时刻，由曲线估计校正温度；具体作图法与参考时刻必须在报告中写清，不能“凭眼睛把峰顶抬一点”。

现在先判断一个方向：样品从热源取出后在空气中停留过久，但计算仍把热源温度当作 $T_s$，所得 $c_s$ 通常偏大还是偏小？别急着看结论。真实投样温度低于所填的 $T_s$，分母中的 $(T_s-T_f)$ 被写大，而同一组观察到的水温升高没有变，于是算出的 $c_s$ 通常偏小。注意，这个方向判断依赖其他条件不变；若同时带入大量高温水滴，额外热量又会把结果推向偏大。

在交互记录器里把转移延迟、量热器热容和温度外推逐项打开，比较“直接取最高示值”与“按曲线校正”得到的结果。真正值得看的不是哪一个数字更接近手册值，而是哪种处理与记录下来的换热过程一致。

数据表可按“条件—原始量—派生量”分开设计：先记录环境、加热和转移条件，再保留质量与温度序列，最后填写 $T_f$、$c_s$ 和不确定度。结果异常时才能沿热量链定位原因。

不确定度传播时，可把 $c_s$ 看作 $m_s,m_w,C_{\mathrm{cal}},T_s,T_0,T_f$ 的函数。若各输入量近似独立，可用灵敏度系数组合标准不确定度；若 $T_0$ 与 $T_f$ 来自同一探头且共享校准偏差，则相关性不能想当然忽略。实验报告至少应解释哪一项贡献最大。通常当 $T_s-T_f$ 过小或 $T_f-T_0$ 太小，温差相对不确定度会迅速放大，这也解释了为什么实验设计要先估算合适的质量和初温，而不是有多少水就倒多少水。

安全上，热样品、热水浴和加热器都可能造成烫伤。用规定夹具取放样品，不用手试温；容器外壁有水时先擦干再靠近电器；温度探头不得撞击容器底部。结束后先断开加热能源，待样品和设备降到规定温度再拆卸或归位。

有温差，还要等热流“站稳”

一块橡胶圆片夹在加热盘和散热盘之间，上盘温度几乎不变，下盘温度还在每分钟上升。此时把两个温度代进傅里叶定律，会得到一个很像样的热导率。问题是：样品内部还在储存热量，进入下盘的热流也未必等于下盘散出的热流，这个数字只是把非稳态过程硬塞进稳态模型。

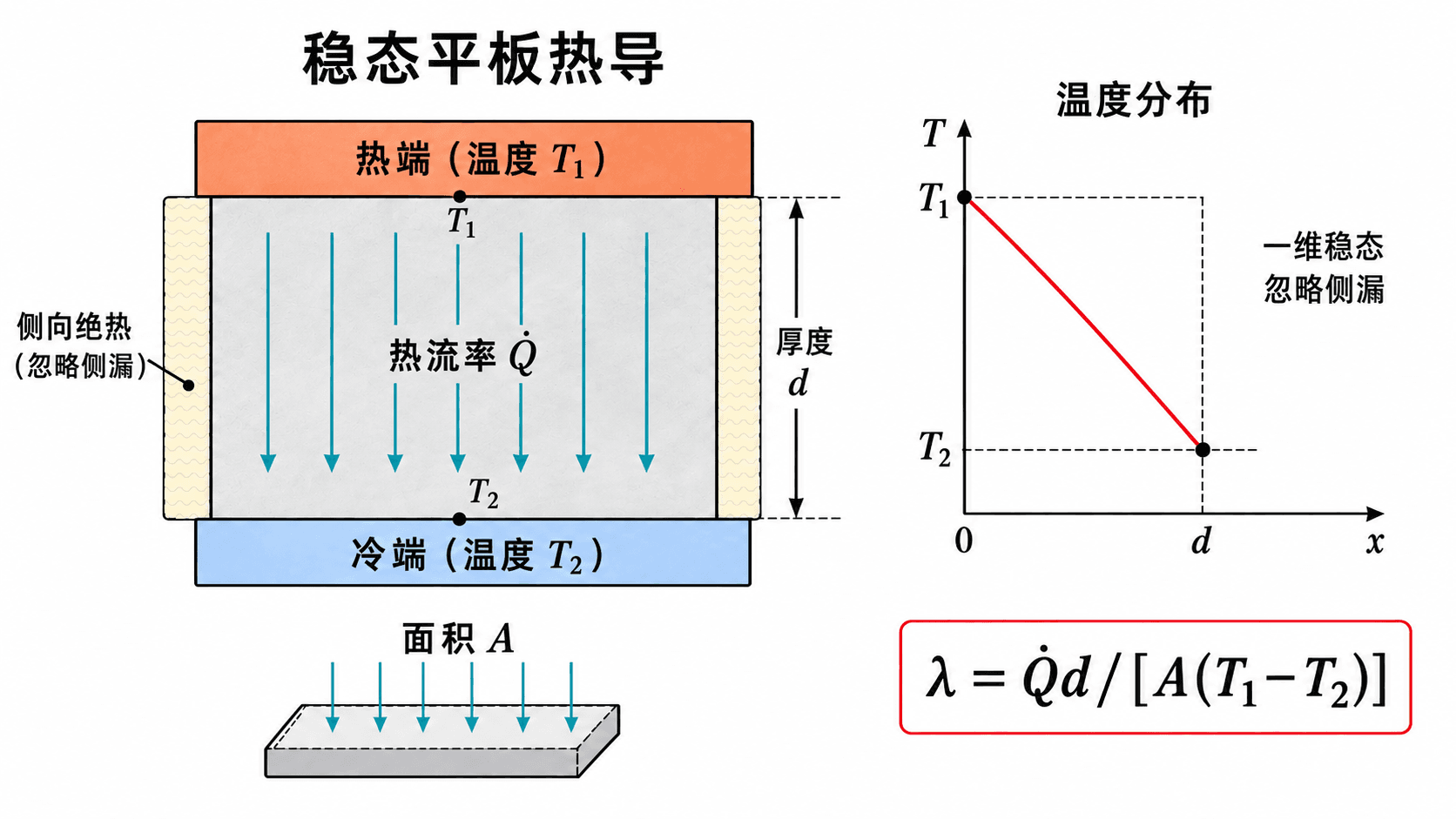

对厚度为 $d$、有效传热面积为 $A$ 的平板样品，若温度只沿厚度方向变化、材料均匀、热导率在该温区可近似为常量，并已达到稳态，则传导热流率为

其中 $T_1,T_2$ 分别代表样品两表面的温度，$\lambda$ 的单位为 $\mathrm{W/(m\cdot K)}$。负号形式 $\dot Q_x=-\lambda A\,\mathrm dT/\mathrm dx$ 用来表示热流沿温度降低方向；上式写的是热流率大小。图中的线性温度分布还要求材料均匀、截面恒定、无内部热源，且热导率 $\lambda$ 在所测温区近似不变。

仪器通常并不能把穿过样品的 $\dot Q$ 直接单独读出。测不良导体时，一种代表性方案是在样品下方放置金属散热盘：稳态时，经过样品传给下盘的热流率近似等于下盘向环境散出的热流率。随后在规定操作下移开加热部分和样品，让散热盘单独经过同一温度 $T_2$，由冷却曲线在该温度处的斜率估计

再与稳态传导式联立求 $\lambda$。$C_{\mathrm{disk}}$ 应包括散热盘以及随它共同降温部件的有效热容。稳态阶段和冷却阶段的有效散热面积可能不同，仪器讲义往往还给出几何修正；它不能被悄悄省略，也没有一条脱离装置形状的通用修正系数。

稳态不是“等了很久”

样品厚度和直径要在不同位置多次测量，记录是否被压缩以及接触面状况。安装时保证样品平整、上下盘同轴、温度传感器插到规定位置，逐步加热并按固定时间间隔记录 $T_1,T_2$。判断稳态应采用预先规定的温漂标准，例如连续若干个时间间隔内两处温度变化均小于仪器允许阈值，而不是看到某一次读数相同就宣布稳定。

达到稳态后仍要保存一段温度平台数据。随后按仪器规定转换到冷却测量，记录覆盖 $T_2$ 附近的足够多数据点，用局部拟合或对称差分求斜率。用相隔很远的两个点算平均降温速率，看似更稳定，却可能抹掉冷却速率随温度变化的事实；用紧挨着的两个点又会把温度分辨率噪声放大。窗口选择应在处理前说明，并用残差或不同窗口结果检查稳健性。

下面的拟合器故意放入“温度看起来差不多但仍在缓慢漂移”的序列。先用温漂判据选择稳态区间，再在冷却曲线中寻找与下盘稳态温度相同的位置。你会看到，把加热器电功率直接当成样品热流率，往往绕过了侧漏这条最重要的能量支路。

接触热阻会使传感器测到的温差包含界面温降，若全部归给样品，常使计算模型中的样品温差偏大，从而使所得 $\lambda$ 偏小；但实际方向仍要结合传感器位置和计算式判断。侧向散热使一维传热假设变差，样品边缘翘起会让有效接触面积不明，厚度受压又会同时改变 $d$ 和接触状态。报告不能把这些全写成“环境散热”，而应说明它们影响了哪个观测量或哪条能量等式，并提出可验证的改进，如重复装夹、改变样品厚度、加护热环或比较不同拟合窗口。

若实验室采用动态或准稳态法，可能通过温度响应或周期热波的衰减与相位差反演热导率。此时边界条件已经改变，不能移植稳态散热盘公式；采样时长也必须覆盖模型所需过程。

把三个实验放回同一条测量链

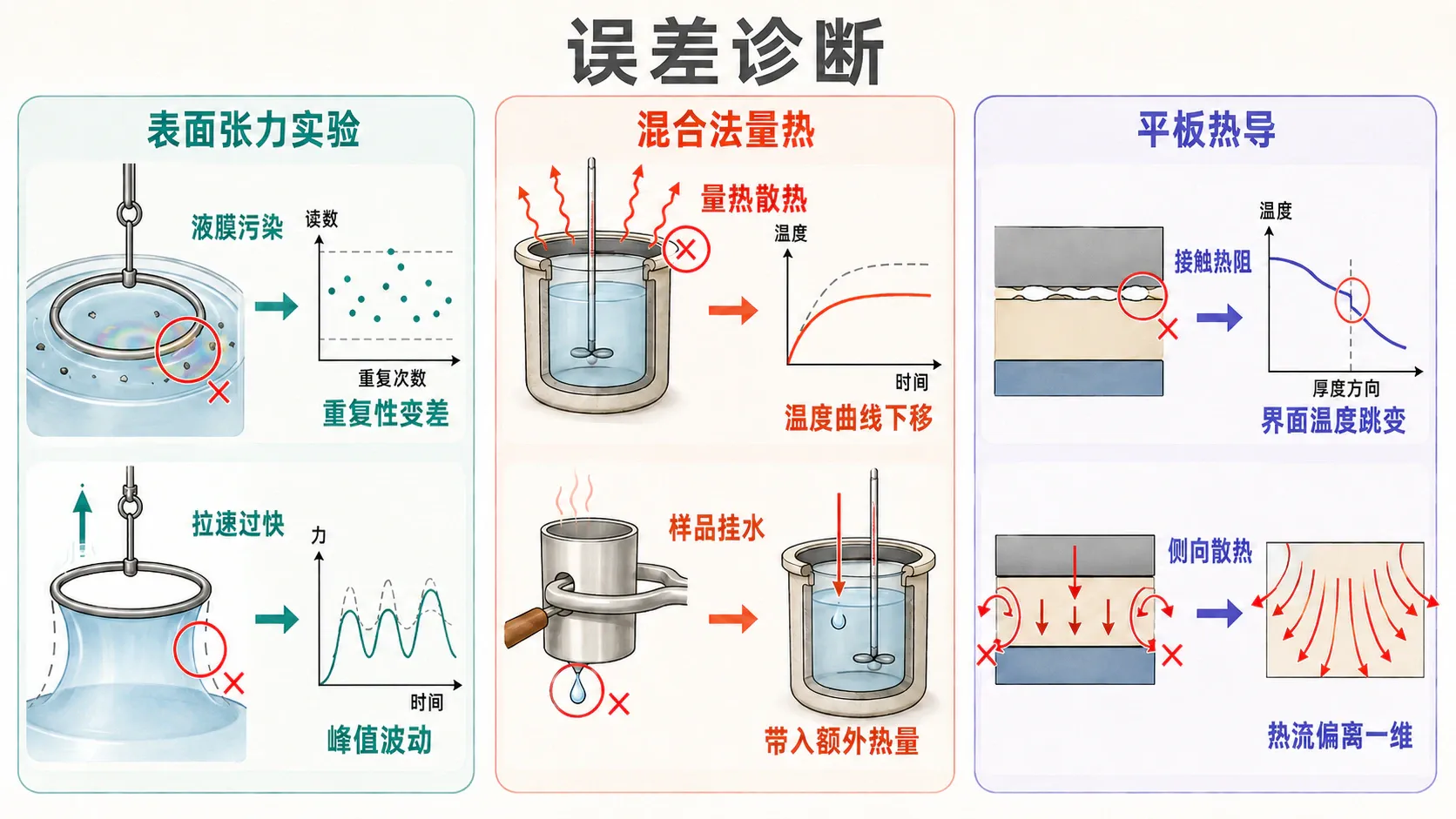

三项实验的仪器不同，失败方式却有相似结构：表面张力测量可能把动态拉脱当成静态平衡；混合法可能把持续散热的最高示值当成绝热平衡温度；热导率测量可能把缓慢升温的平台当成稳态。它们都在提醒你，公式不是数据加工机，而是带着条件的物理承诺。

在进入实验室前，可以用七个栏目审查方案：待测量、直接可观测量、换算模型、成立条件、关键调节、原始记录、安全边界。下面的方案诊断器把三种实验混在一起，请先判断一项操作究竟是在控制变量、建立模型，还是在事后修补结果。答错并不可怕，真正危险的是不知道某一步为什么存在。

复盘时请把“误差来源”写成可以检查的因果句。例如：“拉脱速度增大使液体黏滞作用不可忽略，峰值合力不再只由准静态表面张力决定”；“样品转移时间过长使实际投样温度低于代入值，其他条件不变时结果倾向偏小”；“上下盘与样品间存在接触热阻，使传感器温差不能等同于样品内部温差”。这样的句子才可能导出下一轮改进。

报告结论要写明材料、温区、方法、结果及不确定度，再说明模型检验和重复性是否支持这个结果。与参考值不一致时，先检查样品状态、温区和方法是否可比，不能为了“符合理论”删掉数据。

到这里，热学实验已从“会读数”推进到“会追踪能量与界面力”。下一章进入电磁学综合实验，我们将从电势、感应电压或霍尔电压等局部信号重建看不见的场。

课后练习

1. 拉脱法的直接观测量

2. 有效接触线为什么不能猜

一只金属环拉脱液膜时，同学直接用环的平均周长作 $L_{\mathrm{eff}}$。说明这种处理为什么证据不足，并列出至少三项必须核对的几何或界面条件。

3. 混合法中的系统误差方向

4. 设计混合法原始记录表

请给出一张混合法原始记录表的表头，要求能支持温度曲线外推、发现转移散热并复核质量数据。哪些量不能只写在事后处理表中？

5. 稳态的判据

6. 冷却曲线斜率

某散热盘在稳态时温度为 $55.0\,^{\circ}\mathrm C$。冷却阶段在 $54.0$、$55.0$、$56.0\,^{\circ}\mathrm C$ 附近均有数据。说明怎样估计 $\left.\mathrm dT/\mathrm dt\right|_{55.0^{\circ}\mathrm C}$，以及为什么不能任取整条冷却曲线首尾两点。

7. 接触热阻的诊断

8. 开放实验任务：选择而不是全做

实验室现有微力传感器、恒温水浴、量热器、平板热导仪和两次课时。请从本章项目池中选择一项主实验和一项对照或改进测量，写一页预习方案，说明研究问题、可观测量、模型条件、数据表、主要不确定度与安全边界。
