第2章 静电场模拟、磁场测量与霍尔效应

一张导电纸、一只电压表，为什么能替我们“看见”原本摸不着的静电场？一块几毫米见方的霍尔片，为什么又能把磁场变成毫伏量级的电压？更有意思的是，这些仪器给出的往往不是我们最终想要的量：电压表先给出一组电势，探头先给出一个电信号，真正的等势线、电场线、磁感应强度和霍尔系数，都要经过标定、扫描和模型换算才能得到。

这正是综合实验比单次读数更难、也更有价值的地方。你需要把“物理场—传感器—电信号—数据处理—结论”串成一条能复核的证据链。本章把静电场模拟、磁场测量和霍尔效应放在同一项目组中讲清楚，但它们是按设备条件选做的实验方向，不意味着每名学生必须在一次课内完成全部项目。无论实际选择哪一项，目的、观测量、模型条件、原始记录、误差判断与安全规范都不能缺席。

预习时不要先抄操作步骤，而要为本组实际设备画出信号链：哪个量由仪器直接读出，哪个量依赖标定，哪个量只能在特定模型下解释。到实验室后再把仪器型号、额定范围和接线端定义补进这张图。

用可以测的稳恒电流场模拟静电场

设想把金属探针直接伸进一个静电场中。探针会极化，原来的电荷分布也可能被扰动；你测到的已经不再是“探针进入之前的场”。这像用一只很大的温度计测一滴水：温度计本身改变了被测对象。既然直接测量困难，能不能找一个数学规律相同、又便于测量的替身？

在无自由电荷的均匀介质区域，静电势满足拉普拉斯方程

$$\nabla^2\varphi=0.$$

对厚度和电导率近似均匀的导电纸，若电流达到稳恒状态，电流连续性给出 $\nabla\cdot\boldsymbol J=0$；又有

$$\boldsymbol J=\sigma\boldsymbol E=-\sigma\nabla\varphi.$$

当电导率 $\sigma$ 可视为常量时，同样得到 $\nabla^2\varphi=0$。如果模拟电极的形状、电势边界和待研究静电场相似，那么稳恒电流场的电势分布就能模拟相应静电场的电势分布。注意，依据是“同一微分方程加同类边界条件”，不是因为两张图看起来差不多。

沿接线检查固定参考端和移动探针：电压表的 COM 接参考电极，测量端随探针改变位置。

常见装置由导电纸或浅电解槽、成形电极、低压直流电源、限流元件、高输入电阻电压表、参考端和可定位探针组成。导电纸适合保存测点位置；电解槽容易观察电极形状，但液面高度、浓度和温度变化会改变导电条件。两种方案都是模拟方法，不能把导电纸上的电荷流动误说成真实静电场中存在持续电流。

实验开始前先断电辨认电极与测量端，确认电源限流和量程，再把两个电极接到稳定低压电源。固定一个参考电极，把电压表另一端接探针；通电后先测两电极附近的电势，若读数不稳定、局部突然跳变或电极处发热，应断电检查接触与短路。不要用探针刮破导电层，也不要让两个电极被探针或导线直接短接。使用电解槽时还要防止液体进入电源和仪表，手部沾液后先擦干再碰电气连接。

等势点不是“凭眼画圆”

假设两电极电势分别为 $0\ \mathrm V$ 和 $10\ \mathrm V$。我们可选取 $1\ \mathrm V$、$2\ \mathrm V$……作为目标电势，在不同方向移动探针，找到读数等于目标值的位置。每条等势线至少需要若干分布均匀的测点，电极附近电势变化快，测点应更密；远离电极、变化较缓时可以适当放宽间距。

你可能会想：找到三个点，拿平滑曲线一连不就行了？陷阱就在“平滑”二字。曲线既要尊重数据，也要服从边界：等势线不能互相相交；导体电极表面本身是等势面；在理想导体边界附近，电场线应垂直于导体表面。若为了让图漂亮而强行穿过臆想位置，最后得到的是绘画，不是测量。

电场与电势的关系为

$$\boldsymbol E=-\nabla\varphi.$$

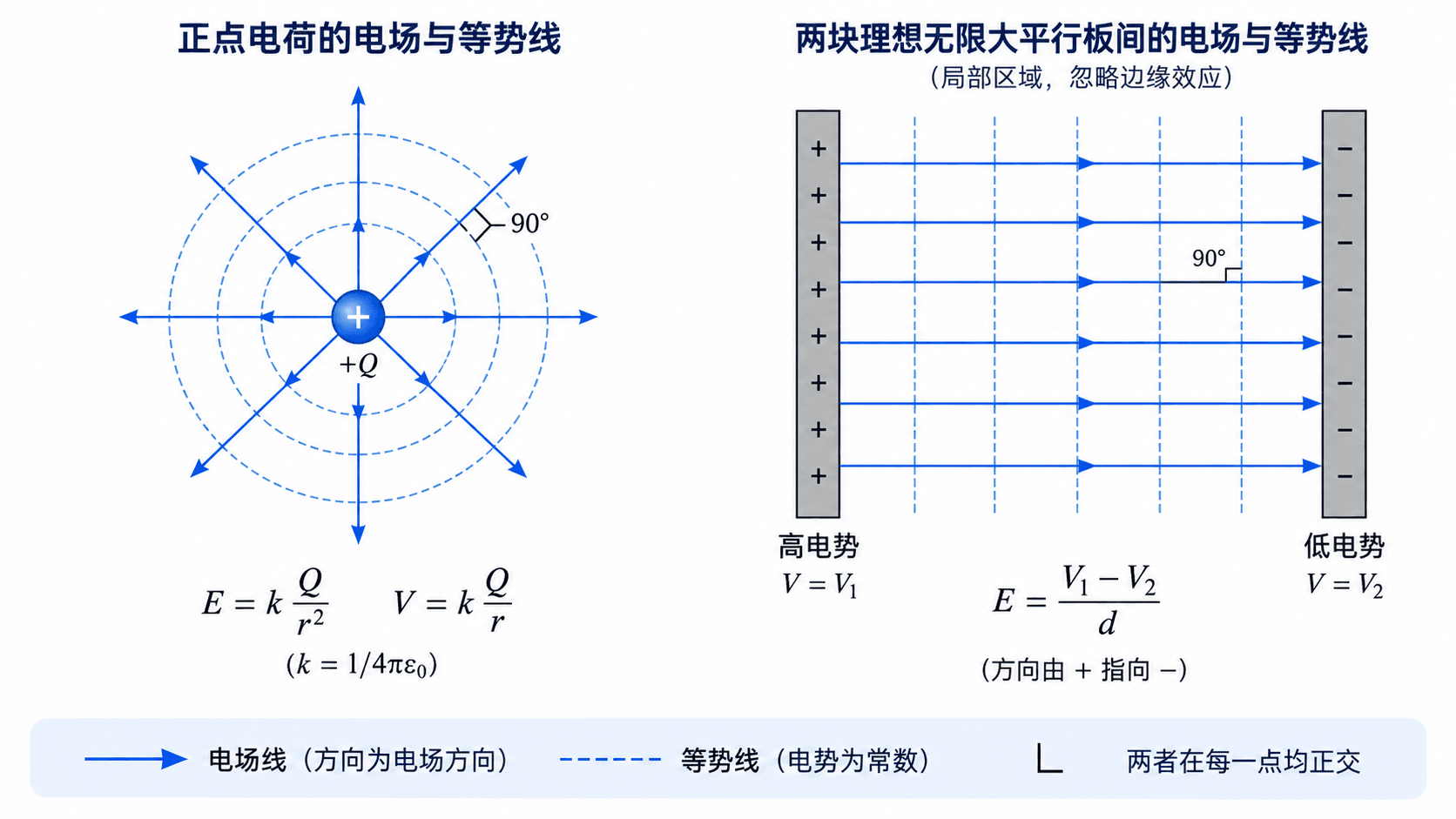

负号说明电场指向电势降低最快的方向，因此电场线与等势线正交，并从高电势指向低电势。等势线越密，在相同电势差对应的空间距离越小，局部场强通常越大。若在规则网格上取得电势，还可以用中心差分近似

$$E_x\approx-\frac{\varphi(x+h,y)-\varphi(x-h,y)}{2h},\qquad E_y\approx-\frac{\varphi(x,y+h)-\varphi(x,y-h)}{2h}.$$

这里 $h$ 必须换算成米，算出的场强单位才是 $\mathrm{V/m}$。网格过粗会丢失局部变化，过密则可能让定位误差和接触波动主导结果。先在下面的交互中选一种电极，再试着用离散探针读数恢复场线。观察电极附近为何需要更密的点，并检查你画出的电场线是否真的与等势线垂直。

原始记录不要只留一张“完成图”。至少应保存电极类型与尺寸、电极电势、坐标原点、网格间距、电压表量程和每个测点的坐标、电势与稳定性备注。例如：

这项实验的不确定度不能只写“人为作图误差”。探针定位分辨力、电压表示值、导电层不均匀、电极与纸的接触电阻、边缘有限尺寸、供电漂移以及插值方法都会影响结果。若要比较理论与实验，可先规定几条对称轴或特征位置，比较电势或等势线坐标，而不要凭肉眼说“两图大致一样”。

测磁场之前，先问探头实际测了哪一分量

把一个霍尔探头放进螺线管，显示屏出现 $3.42\ \mathrm{mT}$。这是不是该点磁场的大小？未必。传感器通常测的是敏感轴方向的磁感应强度分量；探头有零偏、灵敏度误差和量程限制，姿态偏一点，显示值也会变化。

测量稳恒磁场时，常用霍尔探头、磁阻探头或其他直读磁强计；感应线圈更直接响应磁通量的变化，若要测稳恒场，通常需要转动、移动或配合积分过程。不能把“线圈放在那里没有电压”解释为“那里没有磁场”。设备不同，实际实验可以选择探头标定、线圈空间扫描或霍尔法测场中的一项，不应假定所有学校都使用同型号仪器。

零点、灵敏度和方向要分开处理

在传感器的线性工作区，可把输出写成

$$U_{\mathrm{out}}=U_0+S B_{\parallel},$$

其中 $U_0$ 是零场输出，$S$ 是灵敏度，$B_{\parallel}$ 是沿敏感轴的磁场分量。若敏感轴与磁场夹角为 $\theta$，则 $B_{\parallel }=B\cos$。校零用于估计或补偿 ；标定用于确定 ；摆正探头用于控制 。三者互不替代。

比较探头敏感轴上的投影与标定直线：调姿、校零和灵敏度标定分别处理不同问题。

标定需要可追溯或由已知模型给出的参考磁场。以半径为 $R$、每只匝数为 $N$、间距也为 $R$ 的一对理想亥姆霍兹线圈为例，在两线圈中心附近有

$$B_0=\left(\frac45\right)^{3/2}\frac{\mu_0NI}{R}.$$

这个式子只描述给定几何和近中心区域，不应拿来替代所有位置的场。标定时记录参考电流、参考场、探头输出和正反方向读数，通过直线拟合得到斜率与截距，并检查残差；若高场区残差出现弯曲，说明不能继续沿用同一灵敏度。

下面把零偏、灵敏度和夹角分别调一调。先故意不校零做一次两点标定，再把探头转过小角度，看看“拟合仍然很直”为什么不能保证数值准确。

这里有个容易忽略的事实：$\theta$ 很小且以弧度表示时，$1-\cos\theta\approx\theta^2/2$，方向误差对角度的一阶项可能不明显；但这不等于可以随便摆。更常见的麻烦是探头封装内敏感面的位置不等于外壳刻线位置，或在扫描时姿态随位置改变。报告中应说明用什么机械基准保持方向，而不能只写“探头与磁场平行”。

空间扫描要同时保存坐标和状态

若目标是研究螺线管轴线上磁场分布，观测量是各位置 $z$ 的探头输出，经标定后得到 $B(z)$。扫描前先定义坐标原点和正方向，将探头敏感轴与线圈轴对齐；先固定励磁电流，等待读数稳定，再按同一方向逐点移动。端部变化快，测点应加密；往返各扫一次，可以检查机械回程差、漂移或磁滞影响。

把轴线上探头的实际位置与下方磁场曲线对应起来，特别比较中心、端面和线圈外部。

有限长、半径为 $R$、长度为 $L$、单位长度匝数为 $n$ 的理想薄壁螺线管，其轴线上距中心 $z$ 处的场可写成

$$B(z)=\frac{\mu_0 nI}{2} \left[ \frac{z+L/2}{\sqrt{R^2+(z+L/2)^2}}- \frac{z-L/2}{\sqrt{R^2+(z-L/2)^2}} \right].$$

当螺线管足够长且考察点远离端部时，才近似有 $B\approx\mu_0nI$。实际绕组有厚度、匝间间隙和引线，背景磁场也不会自动为零，因此实验曲线不必逐点等于理想模型。合理的比较方法是把几何尺寸和电流代入模型，再观察残差是否随机分布，还是在端部、某一侧或全区间呈系统偏离。

磁场扫描的原始表应至少包括：励磁电流、位置、正向读数、反向或回扫读数、零场读数、换算后的 $B$ 和备注。位置不确定度会通过场的空间梯度传到 $B$；在端部，即使同样的 $1\ \mathrm{mm}$ 定位误差，也可能比中心区带来更大影响。探头标定不确定度、励磁电流漂移、背景场、线圈温升和姿态误差也要进入误差讨论。

霍尔电压里，常混着不止一个电压

一块载流薄片中，载流子受到洛伦兹力后向横向偏转，两侧积累电荷并建立横向电场；达到稳态时，横向电场力与磁力平衡，于是 $y$ 方向出现霍尔电压。为了让后面每个正负号都可追溯，本章统一约定：$I_H>0$ 表示工作电流沿 $+x$ 方向，$B>0$ 表示磁场沿 $+z$ 方向；横向电压始终定义为 ，即电压表正端固定接 侧，负端固定接 侧。换向时只改变工作电流或磁场，不交换电压表两根测量线。

先约定电流、磁场与电压端方向，再判断电荷在横向如何分离；样品厚度沿磁场方向。

在均匀样品、单一类型载流子和线性响应近似下，厚度为 $d$ 的样品满足

$$U_H=R_H\frac{I_HB}{d},\qquad R_H=\frac{1}{nq}.$$

$I_H$ 是按上述 $+x$ 方向取正的霍尔片工作电流，$B$ 按 $+z$ 方向取正，$R_H$ 是霍尔系数， 带符号。因此，在电压表正端固定接 侧的测量极性下， 会使 且 时的 为负。 的符号在简单单载流子模型下可以帮助判断主要载流子符号， 可估计载流子浓度。但这个结论有明确边界：多种载流子同时导电、材料各向异性明显或处于非线性强场区时，不能把一个测得斜率直接解释成唯一载流子浓度。

实验接线要先辨认两只工作电流端和两只横向电压端。若误把端子混接，轻则信号异常，重则可能使测量端承受不合适电流。连接完成后，由教师或同伴按线路图复核，先把工作电流和励磁电流调到零，再通电缓慢增加。霍尔片薄而脆，移动组件时推拉支架，不拉扯引线，也不让探头碰撞线圈内壁。

为什么零磁场时横向电压可能不为零

理想霍尔电极应处在同一横截面上，但实际焊点稍有错位，纵向电压就会混入横向端；温差还可能产生热电势。于是电压表显示值可以抽象写成不同换向奇偶性的叠加：

$$U_{\mathrm m}(s_I,s_B) =s_Is_BU_H+s_IU_I+s_BU_B+U_0+s_Is_BU_{IB}^{\ast},$$

令 $I_H=s_I I_0$、$B=s_B B_0$，其中 、， 表示电流沿 ， 表示磁场沿 ，反向时取 。 始终是电压表正端接 侧、负端接 侧时的带符号读数；式中 是 时按该固定测量极性定义的霍尔电压。 表示只随电流换向的分量， 表示只随磁场换向的分量， 不随二者换向。 代表与霍尔项具有相同“对 、 都为奇”的寄生分量，单靠四次换向不能把它区分出来。

按本章固定的电压测量极性，依次测量 $U_{++}=U_{\mathrm m}(+1,+1)$、$U_{+-}=U_{\mathrm m}(+1,-1)$、、，提取对 和 都为奇的分量：

$$U_{IB}=\frac{U_{++}-U_{+-}+U_{--}-U_{-+}}{4}.$$

由上面的奇偶分解可知，此处 $U_{IB}=U_H+U_{IB}^{\ast}$：它是“双奇分量”，只有当 可忽略时才等于理想霍尔电压。如果实际实验采用了相反的电压表接法或坐标正方向，必须先把所有读数换算到本章的固定约定下，再使用这个组合式。最可靠的办法不是背“加减加减”，而是逐项写出每次换向后理想霍尔项应变成什么符号，再构造线性组合。

保持电压表接线不变，逐格核对四种电流与磁场组合对应的电荷分离和读数符号。

现在先不看公式，在交互中完成四次读数。试一试只反转工作电流、只反转磁场以及二者都反转时，哪些寄生项会留下。你会看到，换向法能消除若干固定或单奇分量，却不是能消灭一切系统误差的魔法。

为了减少温升漂移，四次读数应在相近时间和相同电流绝对值、磁场绝对值下完成，但也不应无计划地快速反复拨动换向开关。可以先设计好顺序，等每次读数稳定后记录；若线圈温度持续变化，正反读数之间的时间不对称也会留下偏差。

用斜率求参数，比单点相除更有证据

在固定 $B$ 时改变 $I_H$，若线性模型成立，$U_H-I_H$ 图线斜率 满足

$$k_I=\frac{\mathrm dU_H}{\mathrm dI_H}=\frac{R_HB}{d}, \qquad R_H=\frac{d k_I}{B}.$$

也可以固定 $I_H$ 改变 $B$，利用 $U_H-B$ 斜率求 $R_H$。多点拟合不仅利用了全部数据，截距和残差还能提示零偏、漂移或非线性；只拿一个点做 ，既难发现异常点，也无法检查线性范围。

比较扫描电流和扫描磁场的两种拟合，分别核对斜率单位、厚度换算与非零截距。

一份可复核的霍尔原始表可以这样设计：

其中 $I_M$ 若只是励磁电流，就不能未经标定直接当成 $B$。若 $B=C I_M$ 来自线圈常量 $C$，必须记录 的来源、单位和不确定度。样品厚度 也要使用实际测量值及其单位，毫米必须换算为米后再代入国际单位制。

若用 $R_H=d k_I/B$，且 $d$、$k_I$、 可视为互不相关，近似相对标准不确定度为

$$\frac{u(R_H)}{|R_H|} =\sqrt{\left[\frac{u(d)}d\right]^2+ \left[\frac{u(k_I)}{k_I}\right]^2+ \left[\frac{u(B)}B\right]^2}.$$

斜率不确定度来自拟合，$B$ 的不确定度又可能包含探头标定、励磁电流和位置分量。若同一标定常量用于全部点，相关性不可机械忽略。系统误差讨论还应包括霍尔片端子不对称、接触电阻、温升、探头未置于标称位置、磁场不均匀、样品厚度偏差和多载流子模型偏离。

你可能已经发现，三类实验看似分散，实际都在做同一件事：先找到仪器真正观测的电信号，再用有条件的模型把它变成目标物理量。期末实验考核中，公式本身当然重要，但更容易失分的是没写符号约定、把励磁电流当磁场、只交整理后的图而没有原始数据，或把换向消差写成“消除了全部误差”。这些错误的根源不是算术，而是证据链断了。

报告不是步骤抄写，而是一次可复核的论证

无论学校安排哪一个选做项目，报告都应回答一组稳定的问题：研究目的是什么；直接观测量是什么；从观测量到目标量用了哪个模型；模型成立需要哪些条件；仪器如何调节和标定；原始数据在哪里；数据怎样处理；不确定度和系统误差来自哪里；结论强到什么程度；若模型与数据不符，下一步怎样检查。

静电场模拟报告应提交带坐标、尺度与电势标记的等势线图，并说明电场线的生成规则；磁场扫描报告应给出 $B-z$ 曲线、理论模型与残差或特征位置比较；霍尔项目应保存四次换向原始读数、拟合图、单位换算、参数结果和模型边界。只有最后一张漂亮曲线，没有接线状态和原始数据，别人无法判断曲线是测出来的还是整理出来的。

下一章进入薄透镜、折射率和分光计调节。到那里，磁场探头的敏感轴会换成光学仪器的主轴，空间扫描会换成共轴调节和角度读数，但“先定义观测量、再建立模型、最后检查边界”的方法不会变。

课后练习与实验设计任务

1. 模拟成立的条件

某同学说：“只要导电纸上的电极形状和带电体相似，测出的就一定是真实静电场。”指出这句话遗漏的至少两个条件。

显示答案

还要保证研究区域的控制方程对应、边界电势条件相似，并要求导电纸厚度和电导率近似均匀。有限边界、电极接触电阻和探针扰动也会造成偏离，因此结果只是相应模型条件下的模拟，不是真实三维场的无条件复制。

2. 由电势估算电场

在网格间距 $h=1.00\ \mathrm{cm}$ 的导电纸上，某点左右相邻点电势分别为 $4.80\ \mathrm V$ 和 $4.20\ \mathrm V$，上、下相邻点电势分别为 $4.45\ \mathrm V$ 和 $4.55\ \mathrm V$。按“右减左、上减下”的坐标约定，用中心差分估算 、。

显示答案

$h=0.0100\ \mathrm m$。$E_x=-(4.20-4.80)/(2h)=30.0\ \mathrm{V/m}$；。关键是先明确相邻点对应方向，并把厘米换成米。

3. 测点密度设计

在点电极模拟场中，电极附近和远处应采用完全相同的测点间距吗？给出依据和可操作方案。

显示答案

不宜完全相同。电极附近电势梯度大、等势线密，应加密网格；远处变化缓可适当放宽。可先粗扫确定高梯度区，再在该区补点，同时保留统一坐标基准和测点不确定度，避免只在预想曲线上挑点。

4. 探头夹角误差

霍尔探头只测敏感轴分量。若真实磁场为 $10.00\ \mathrm{mT}$，探头敏感轴与磁场夹角为 $10.0^\circ$，忽略其他误差，显示值和相对偏低量约为多少？

显示答案

$B_{\parallel}=B\cos10.0^\circ\approx9.85\ \mathrm{mT}$，相对偏低约 $1-\cos10.0^\circ\approx1.52\%$。读数稳定并不代表方向已经正确。

5. 线圈模型边界

为什么不能用 $B=\mu_0nI$ 解释有限长螺线管轴线上所有位置的测量结果？怎样利用数据检验“中心附近近似均匀”？

显示答案

$B=\mu_0nI$ 是足够长螺线管内部、远离端部的近似。有限长线圈端部漏磁明显，轴向场随位置变化。可在中心两侧对称扫描，比较给定范围内 $B(z)$ 相对中心值的变化是否小于预设阈值和测量不确定度，并同时查看往返扫描一致性。

6. 四次换向计算

按本章符号约定测得 $U_{++}=5.28\ \mathrm{mV}$、$U_{+-}=-4.76\ \mathrm{mV}$、、。求对 、 都为奇的电压分量。

显示答案

$U_{IB}=(5.28-(-4.76)+5.10-(-4.94))/4\ \mathrm{mV}=5.02\ \mathrm{mV}$。这个组合消除不随换向或只随一个量换向的项，但不能证明所有系统误差都被消除。

7. 由斜率求霍尔系数

按本章约定固定 $B=+0.250\ \mathrm T$，电压仍取 $U_H=\varphi(-y)-\varphi(+y)$，拟合得到 $$ 斜率 ，样品厚度 。求 ，并在单一载流子模型下判断主要载流子电荷符号。

显示答案

先换算 $k_I=-0.0180\ \mathrm{V/A}$、$d=5.00\times10^{-4}\ \mathrm m$。因为 沿 、 沿 ，且电压表始终测量 ，所以 。在单一载流子模型中 ，因而这个负号对应 ，即负电荷为主要载流子。若实际读数未换算到这套固定约定，就不能直接照搬这个符号判断。

8. 不确定度预算

测量 $R_H=dk_I/B$ 时，$u(d)/d=1.0\%$、、，三项可视为互不相关。求 。

显示答案

相对标准不确定度为 $\sqrt{1.0^2+1.5^2+0.8^2}\%\approx1.97\%$。不能把三个百分数直接相加；若它们共享同一标定常量，则还需检查相关项，简单平方和未必适用。

9. 开放式实验方案

实验室可提供以下两组设备之一：甲组为导电纸、电极、低压电源和数字电压表；乙组为螺线管、霍尔探头、恒流源和位移尺。任选一组，设计一个三小时内可完成的研究问题，列出观测量、控制量、原始表字段、一个主要安全风险和一种检验模型的方法。

显示答案

示例一：选甲组研究平行电极边缘附近等势线偏离平行直线的范围。观测坐标与电势，控制电极间距和供电电压，原始表记录点号、$x$、$y$、$U$、量程与稳定性；防止电极短接和液体进入电源；用中心区与边缘区的电势梯度及对称性比较模型。示例二：选乙组研究螺线管中心附近的近似均匀区。观测位置与标定后的 $B$，控制励磁电流和探头姿态，表中保留正扫、回扫、零点及温度备注；防止线圈过热；用有限长线圈模型或相对中心偏差与不确定度比较。其他方案只要问题可测、记录可复核、边界与安全完整也成立。
