管道与暖通空调系统

只有在打开吊顶检修口时，人们才会注意到住宅内部布满了多条错综复杂、彼此争夺空间的管道系统。不同的系统各司其职：有压给水管负责将清水稳定送往各个用水点，排水管则靠重力流动并配置通气管以防堵塞和虹吸现象，燃气管道则因安全要求而设有严格的边界与防护措施。

同时，风管和冷热水管还要考虑保温、防凝露、排水以及后期检修的便利性。设计图纸上不同颜色和线形的管道，实际施工中则变成了需要安排坡度、墙厚、保护层、支吊件乃至各种节点处理的实体。

管道如何跨越、避让和排列，既要考虑有限空间的利用，还要兼顾检修口的位置、安全距离、噪音影响、热损失等一系列细节。例如，冷热水管尽量避免彼此靠得太近以减少热能损耗，燃气管则不能与电线管共用同一竖井。每一种管道都有特定的布置方式和安装规范，最终形成了隐蔽但至关重要的住宅“生命线”网络。

---

管道系统基础

住宅管道系统主要包括给水系统、排水系统和燃气管道系统。这些系统构成了住宅的"血管网络"，为日常生活提供必需的水、气资源，并及时排除废水废气。

给水系统原理

给水系统的作用是为住宅提供清洁、安全的生活用水。中国城市住宅的给水系统通常采用市政供水，通过水表引入室内，再分配到各个用水点。

给水系统按用途可分为生活给水、消防给水和中水系统。

• 生活给水直接供应饮用、洗涤、沐浴等日常需求；
• 消防给水为火灾时提供灭火水源；

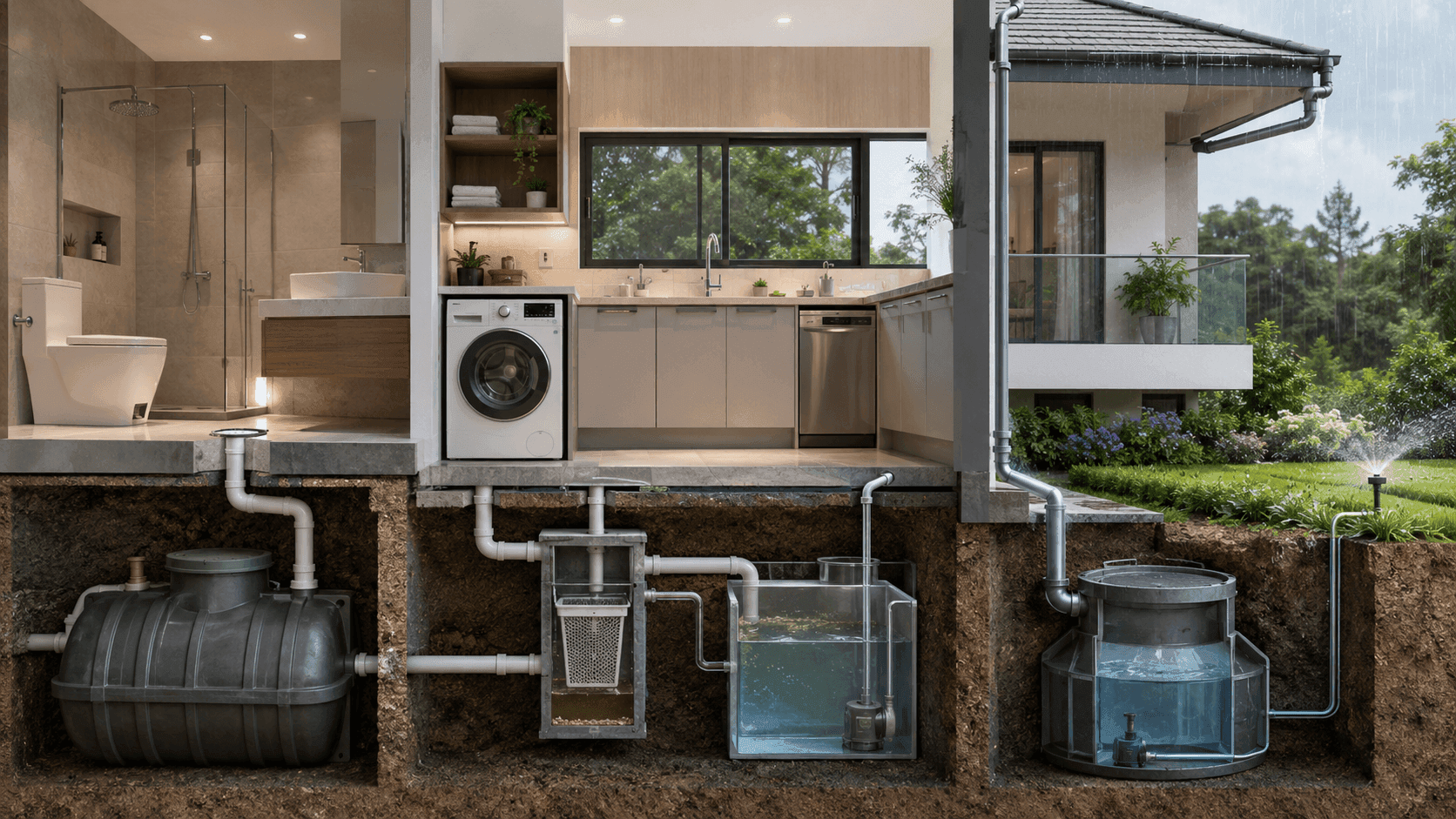

• 中水系统则将经过处理的废水回用于冲厕、绿化等非饮用用途。

《建筑给水排水设计标准》(GB50015-2019)按住宅配置等条件确定生活用水定额；120-180L/(人·d)不能作为所有住宅的统一定额，还须区分最高日与平均日口径。

给水系统的核心是保证水压稳定和水质安全。在多层住宅中，通常依靠市政管网压力直接供水；而在高层建筑中，则需要设置二次加压设备。常见的加压方式包括屋顶水箱重力供水、变频恒压供水和无负压供水设备。

例如，在已校核水源压力、建筑高度与设备条件的教学情景中，可比较以下分区方式：1-6层由市政管网直接供水，7-18层由地下室变频泵加压供水，19层以上由屋顶水箱重力供水。实际分区边界与减压措施仍须按压力计算确定，不能直接按层数套用。

排水系统构成

排水系统负责收集和排除住宅产生的各种废水和雨水。按照水质特点，住宅排水可分为生活污水、生活废水和雨水三类。

住宅生活排水采用合流还是分流，要结合当地排水体制、建筑功能、回用需求和设计标准确定。画系统图时应分别识别污水、废水、雨水与通气管，不能因为最终接入同一系统就忽略各自的卫生和维护要求。

住宅排水多数依靠重力，但坡度并非统一不小于 1%。管径、器具、横支管或横干管及流量不同，所需坡度也不同；还要设置通气和可到达的清扫位置，并按当前给排水标准计算。

燃气管道特点

燃气管道系统为住宅提供清洁的燃料气体，主要用于炊事和热水供应。中国城市住宅普遍使用天然气，部分地区仍使用液化石油气。

在住宅设计中，燃气表通常设置在厨房外的通风良好处，如阳台或设备间。燃气管道从表后引入厨房，连接燃气灶和燃气热水器。每个燃气用具前都应设置阀门，便于检修和紧急切断。

---

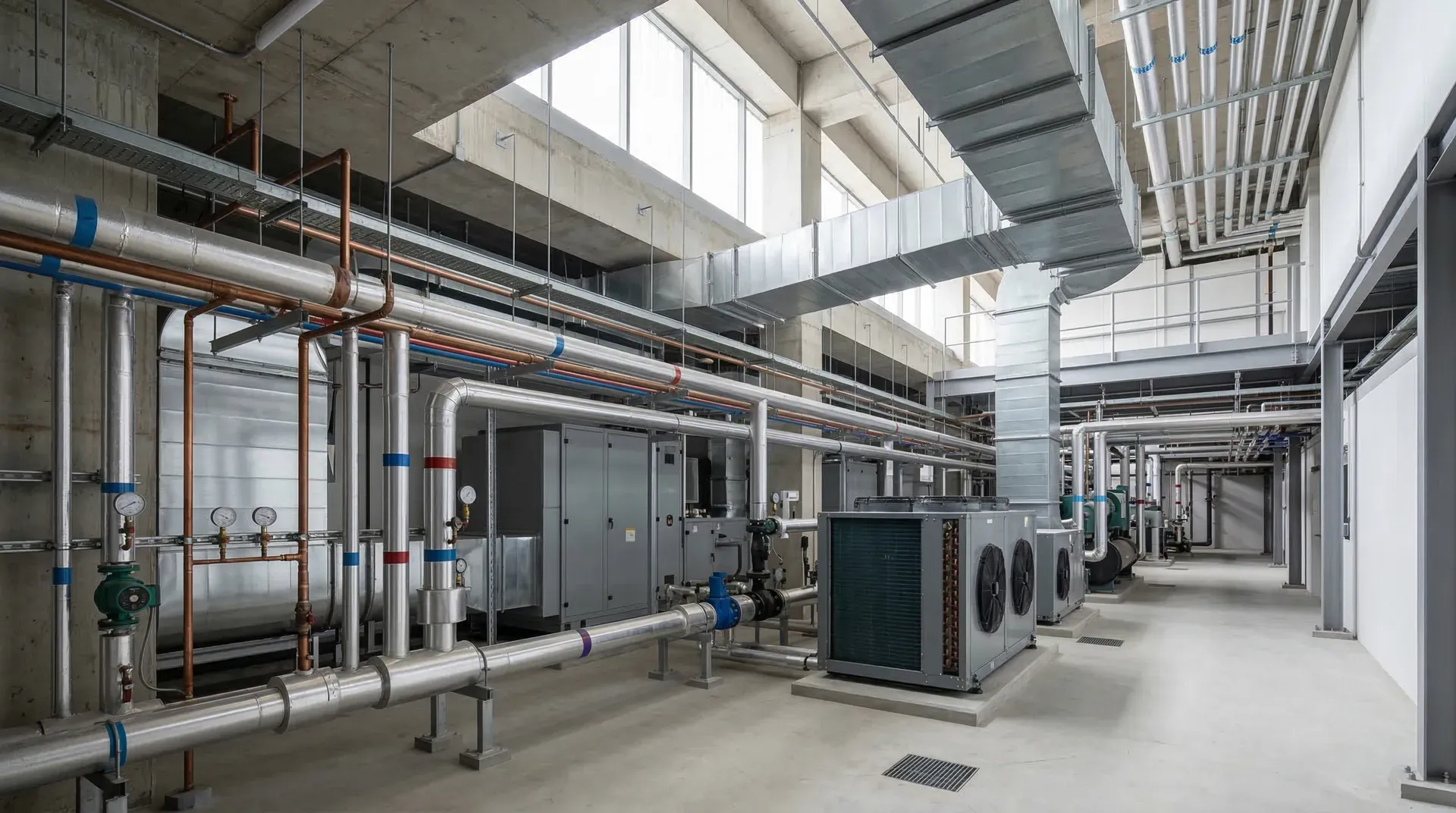

管道布置规划

管道布置要同时看流向、坡度、标高、保温、支吊架和检修空间。路线最短未必最好：若穿越结构、挤占净高或无法检修，后期代价往往更大。

管道设计原则

管道布置应遵循“安全可靠、经济合理、便于施工、方便维护”的基本原则。在具体设计中，要处理好各种管线之间的关系，避免相互干扰和冲突。

管线应在安全、阻力、坡度、检修和结构开洞之间取得平衡，而不是一味追求最短。热水需控制热损失与等待时间，排水需保持设计坡度和通气，燃气与电气及其他设施的间距、交叉和防护则应按现行燃气与电气标准深化。

管道设计还要充分考虑住宅的使用特点。厨房和卫生间是用水集中的区域，管道相对密集；客厅和卧室的管道相对较少，主要是暖气和新风管道。将用水点集中布置，有利于缩短管道长度，减少热水等待时间。

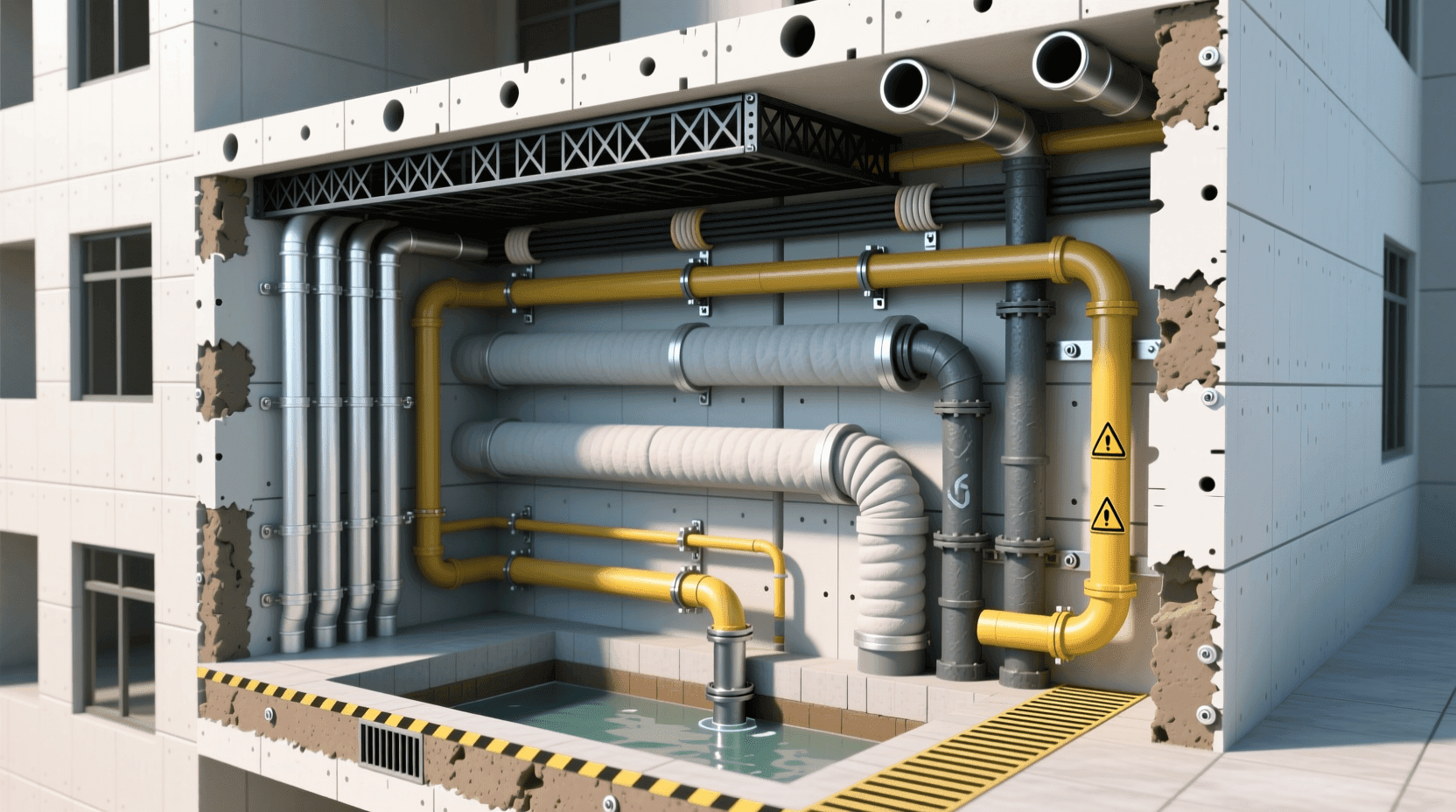

管井与管道井设计

管道井是现代住宅管道系统的重要组成部分，集中布置各种竖向管线，便于施工、维护和管理。管道井的设计应综合考虑管线种类、数量、尺寸和检修要求。

管道井应设置在建筑的次要位置，如楼梯间附近或设备阳台，避免影响主要居住空间。井壁应采用不燃材料，并设置防火门和检修门。照明、通风和层间防火封堵应按竖井用途分别设计，燃气管井不能套用普通水管井或电气竖井的做法。

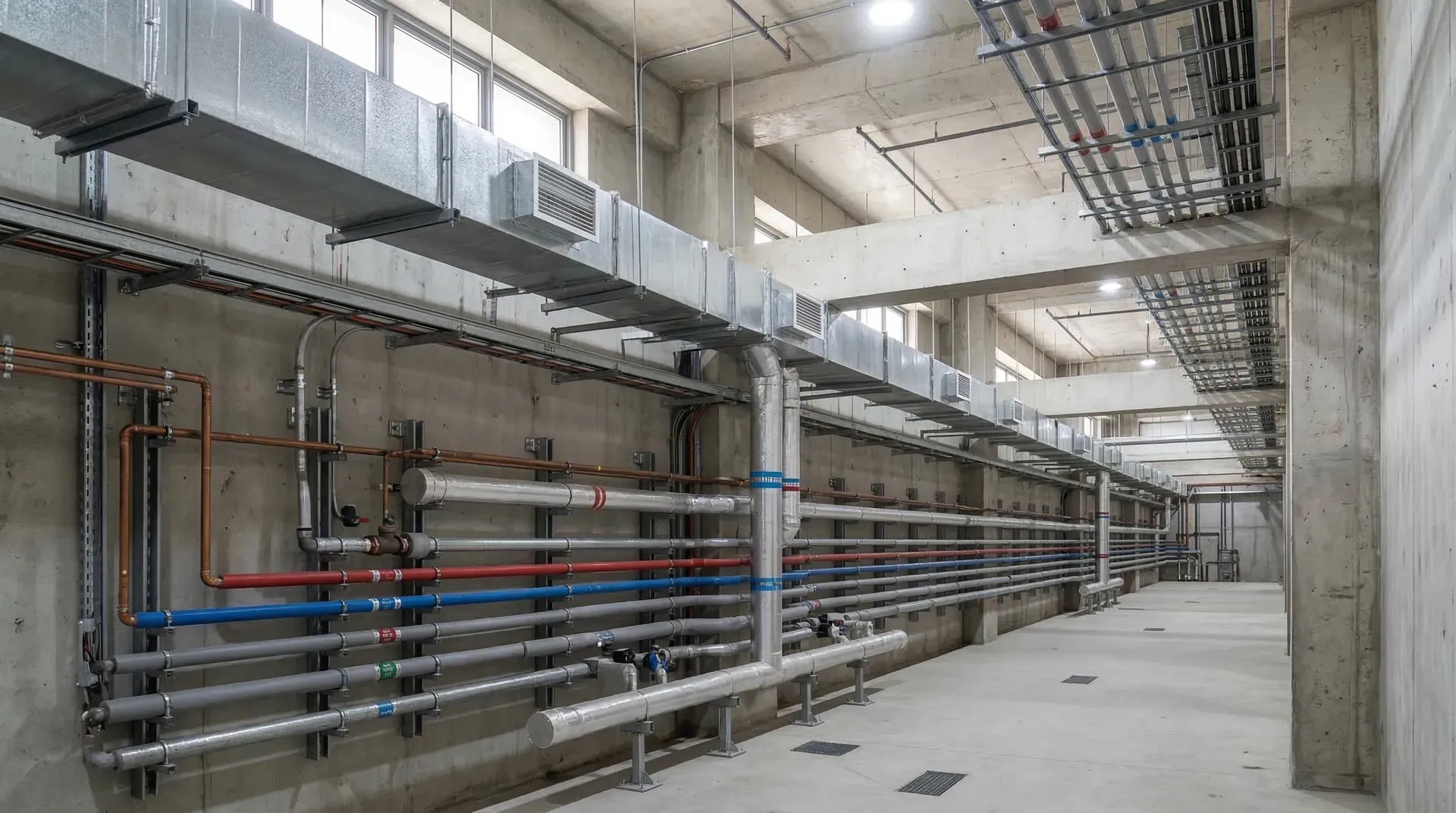

水平管线布置

水平管线是连接竖向管井与各用水点的分配管道，其布置方式直接影响到室内空间的利用和装修效果。

给水管道通常沿墙角或梁下敷设，尽量隐蔽布置：

• 在厨房和卫生间，可利用吊顶空间敷设管道；

• 在其他房间，应选择不影响使用功能的位置。热水管道应尽量缩短循环距离，减少热损失。

排水管道由于需要坡度，布置相对复杂。主排水管通常沿建筑外墙或内墙敷设，支管从用水点就近接入。马桶排水管由于管径较大，常需要在楼板中预留孔洞或降板处理。

管道保温是水平管线设计的重要环节。给水管道在严寒地区需要防冻保温，热水管道无论何地都需要保温以减少热损失。保温材料应选择导热系数小、阻燃性能好的产品，如聚氨酯泡沫、橡塑保温套等。

---

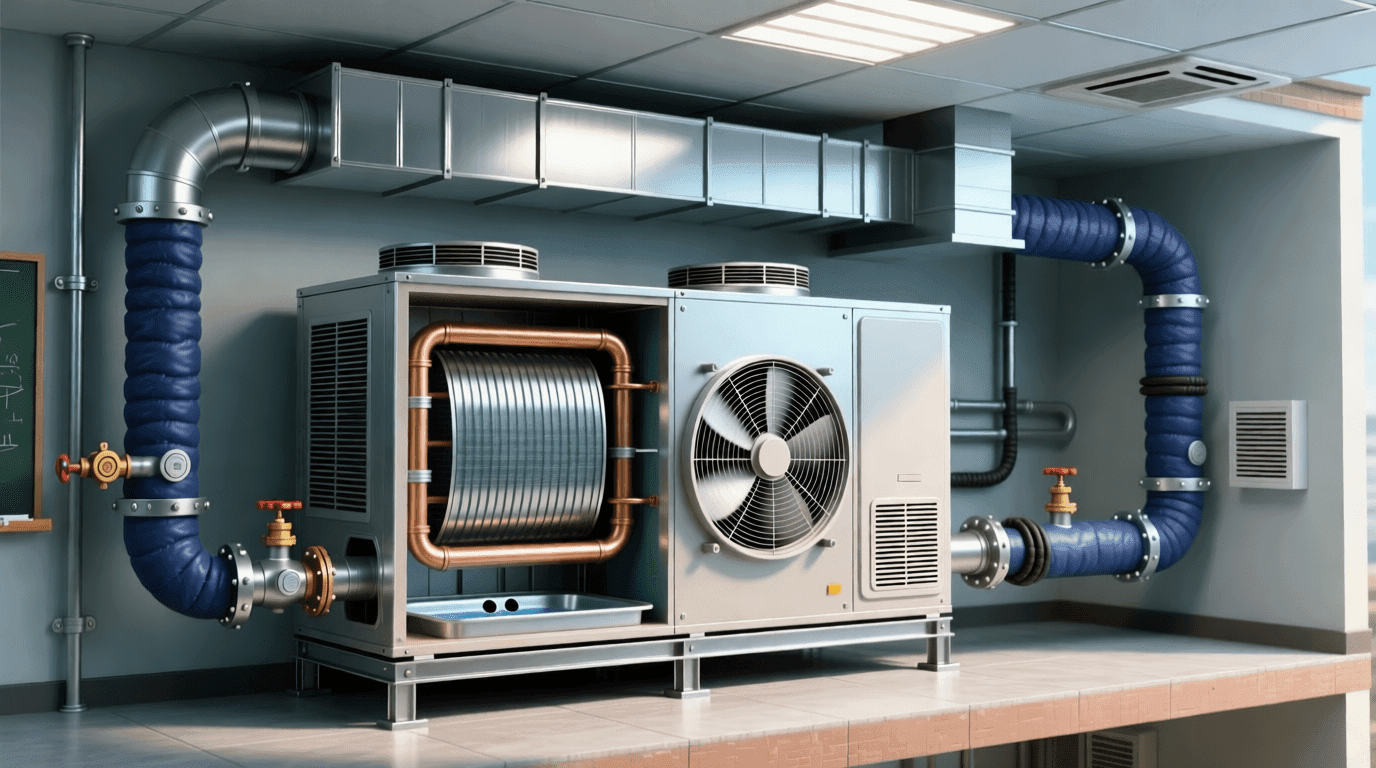

暖通空调系统选择

暖通空调系统承担着调节室内温度、湿度以及空气品质的重任，是现代住宅提升舒适度和健康水平的核心设备。由于我国地域辽阔、气候类型丰富，各地住宅在暖通空调系统选择上需要因地制宜，采用最合适的技术方案。

系统类型及其比较

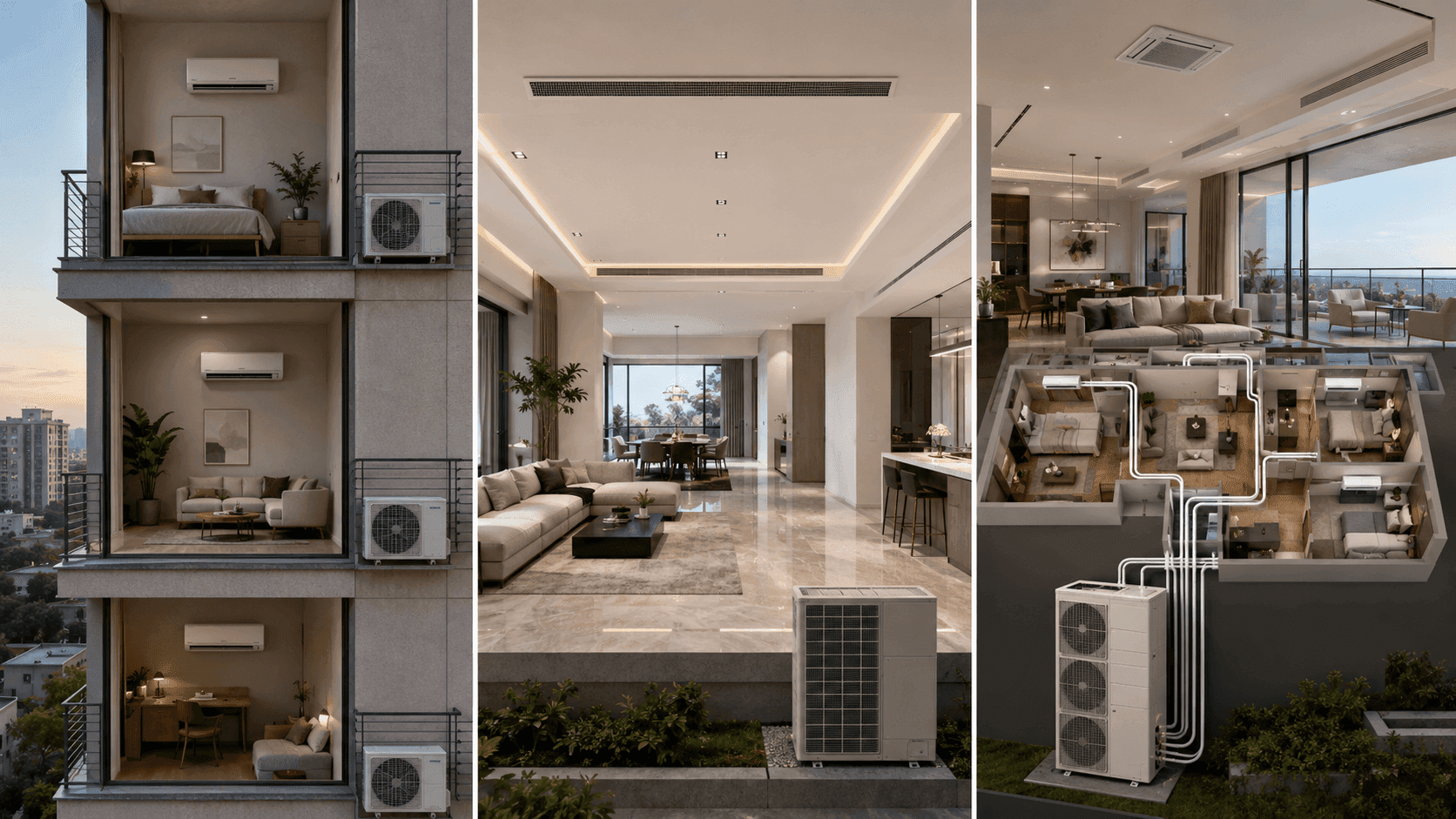

住宅常见的暖通空调系统主要分为分散式与集中式两大类：

分散式系统通常适合家庭每个房间需求差异明显的场景，投资门槛低，安装与后期维护也较简单，非常适用于小型住宅或户型分割清晰的楼盘。需要注意的是，外挂机数量较多，可能影响建筑立面美观。

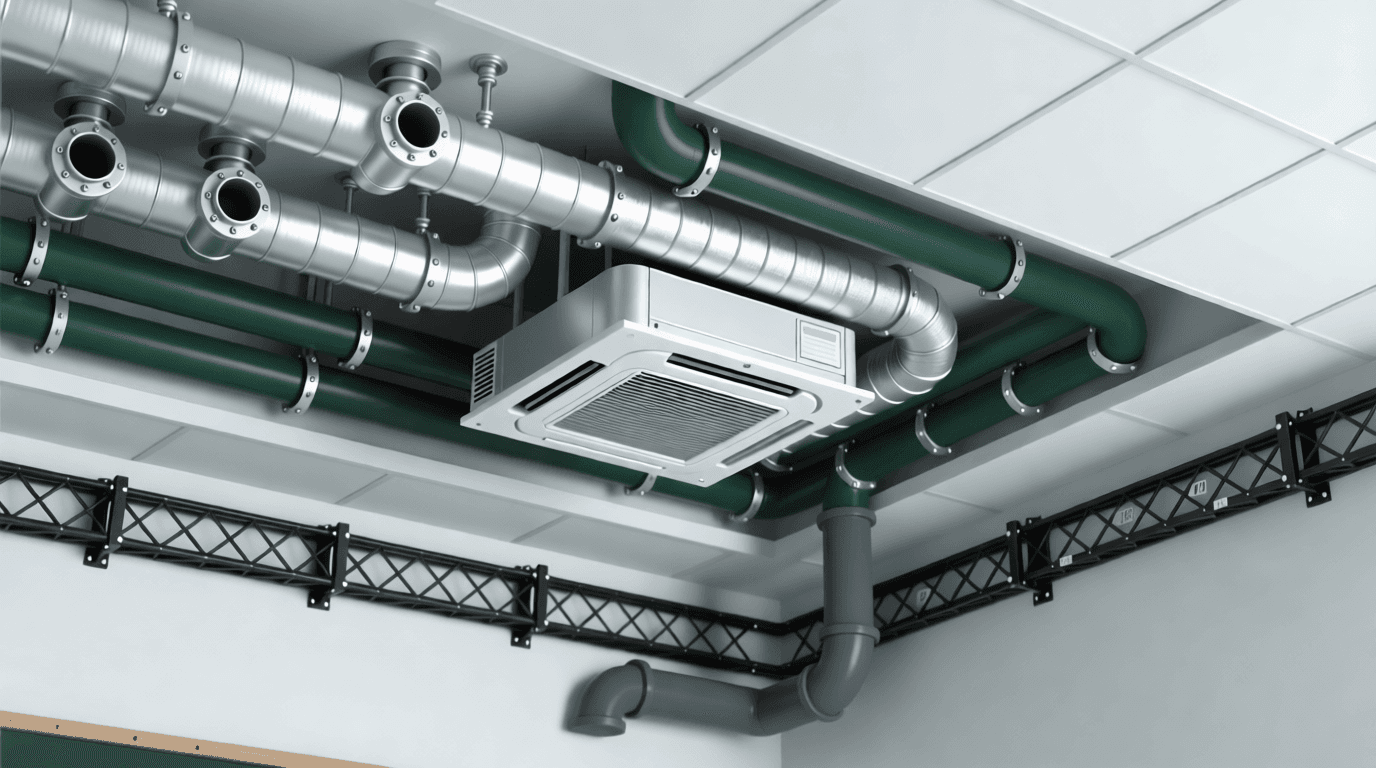

集中式系统（如中央空调）拥有更高的能效比，适合大户型、多套房间集中的住宅，能够提供整体均衡的舒适体验，但初期投资较高，对设计和维护也提出了更高要求。

变频多联机系统（VRF） 则是近年流行的方案，它兼具集中与分散的优势，可以因房间实际负荷灵活变频，实现更为精准高效的温控。许多高端住宅、写字楼项目都大量采用该技术。

气候区域与策略选择

根据中国的气候区划，暖通空调系统的选择应根据不同气候带的实际需求而定：

• 严寒/寒冷地区：冬季供暖需求强烈，建议采用集中供暖或高效分户供暖（如燃气壁挂炉、空气源热泵等），空调侧重夏季短期降温。
• 夏热冬冷地区：既要制冷又要供暖，多联机中央空调及户式水系统中央空调越来越普及，能够同时应对季节冷热变化。
• 夏热冬暖地区：以制冷为主，分体空调依然主流，但中央空调需求稳步增长。
• 温和区：空调与新风系统更注重舒适和健康，节能效果突出。

空气源热泵与新风系统承担不同任务：前者搬运热量，后者组织室内外空气交换。两者可以协同控制，但节能效果要看气候、负荷、机组性能、除霜、风机能耗和运行策略；“组合使用”本身不构成效果证明。

新风系统的配置与选择

人们对健康居住的关注促使新风系统从选配品转向住宅“标配”。新风系统可提供室外空气并通过适配过滤器减少颗粒物；普通颗粒过滤器不能同时去除各种有害气体，效果还取决于风量和维护。

通风可以由自然通风、集中机械系统或分散设备承担。选择时要把人数与房间用途、室外污染和噪声、气候、过滤阻力、检修换滤芯以及既有建筑改造条件放在一起比较。

选择要点：

• 新风量确定：按人员、房间用途、面积、污染源和当地标准计算，并校核实际送排风平衡。过滤等级要根据室外颗粒物、系统阻力与维护能力选择，不能把固定人均风量或某一级过滤器套用于所有住宅。
• 能效需求：高效换热器可减小能耗，提高系统运行经济性。
• 维护便利：滤网更换、风机检修应便于操作。

---

供暖系统设计

供暖系统是寒冷及气候多变地区住宅不可或缺的基础设施，它直接影响冬季居住舒适度与运行能耗。现代住宅常见供暖系统类型丰富，根据经济性、舒适性与维护便捷性各有侧重。

辐射供暖方式解析

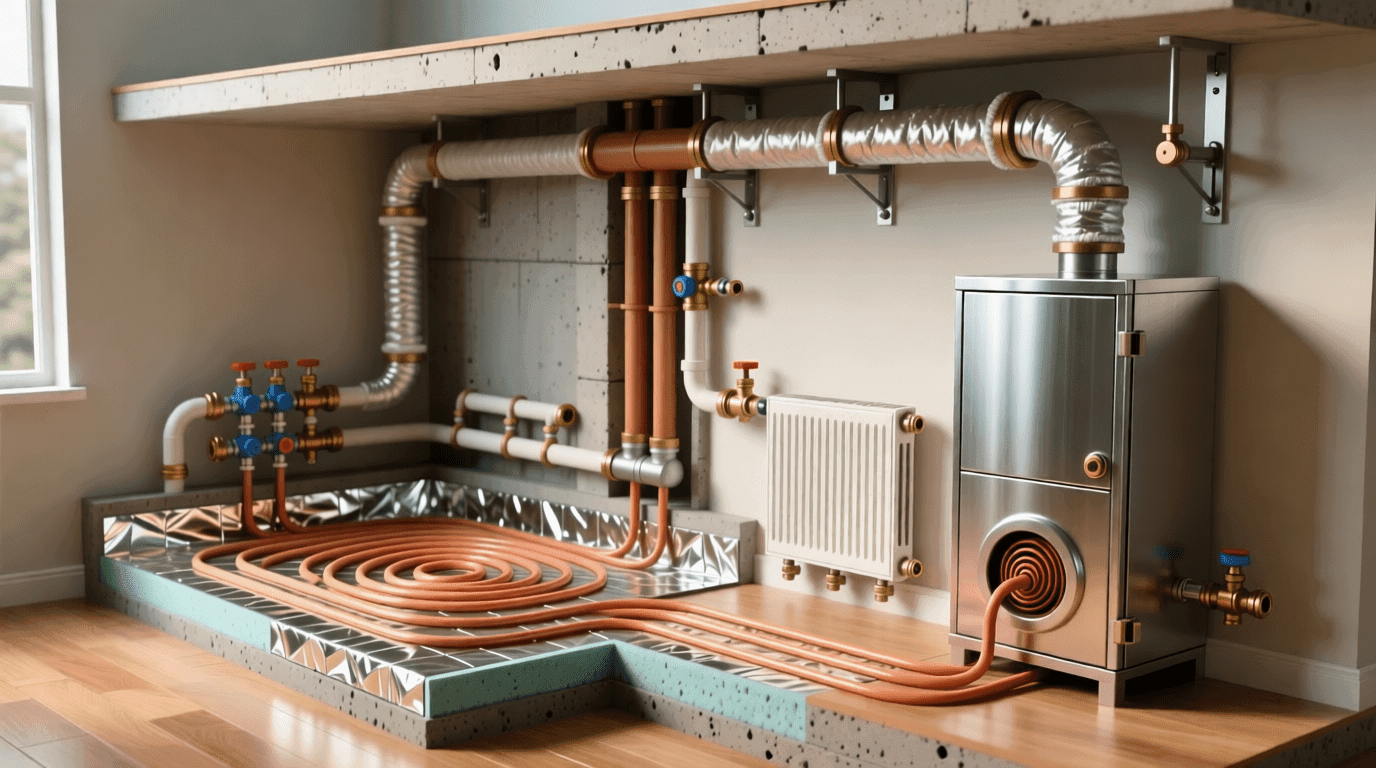

最受欢迎的辐射供暖为地板辐射供暖和天花板辐射供暖，其中地暖在家庭住宅的普及率最高。其原理为：在地面结构层中预埋加热管，利用低温热水（40-60℃）循环，通过地面辐射和少量对流，实现室内温度分布均匀、“足暖头凉”的健康环境。相较传统散热器，地暖体感更为自然，洁净美观。

• 地暖结构层次：结构板 → 保温层 → 反射膜 → 加热管 → 找平层 → 装饰面层。
• 布管方式：蛇形布管（施工便捷、局部温差大）、螺旋布管（温度更均匀，造价略高）。

地面辐射供暖以较大面积、较低表面温度供热，室内垂直温差通常较小，也能减少可见末端占用墙面。但舒适性取决于地表温度、负荷、控制和地面材料；厚地毯或固定家具会改变散热。它是否节能，还要结合热源效率、供水温度、分区控制和建筑保温判断。

不过，地暖系统也存在一定的局限和注意事项。其管路和设备大多为隐蔽工程，施工阶段必须确保管道分布均匀，严格避免局部过热或冷热不均等问题，否则会影响舒适度。一旦地暖系统出现故障，维修难度较大，往往需要破坏部分地面才能处理。在保温方面，主管道及分集水器等也要做好隔热措施，防止热量在传输过程中散失，影响系统整体能效和运行效果。

热泵在住宅供暖中的应用

近年来，热泵技术以“能源搬运工”的高效节能形象，成为住宅供暖领域的重要选择。主流技术分为空气源热泵、水源热泵与地源热泵。

主要热泵类型对比：

空气源热泵的运行费用取决于室外温度、末端水温、负荷、除霜和电价；地源热泵还受水文地质、场地和长期热平衡约束。比较热泵与其他热源时，应使用当地逐时气候、同一舒适基准和全生命周期成本，不能从单个案例推断固定节省比例。

燃气壁挂炉系统及应用

燃气壁挂炉可以同时服务采暖和生活热水，但是否适用要看燃气条件、烟气排放、设备间、补风、末端和当地政策。冷凝炉标称效率可能按燃料低位热值计算而超过 100%，并不表示能量被额外创造；实际效率还取决于回水温度和控制。

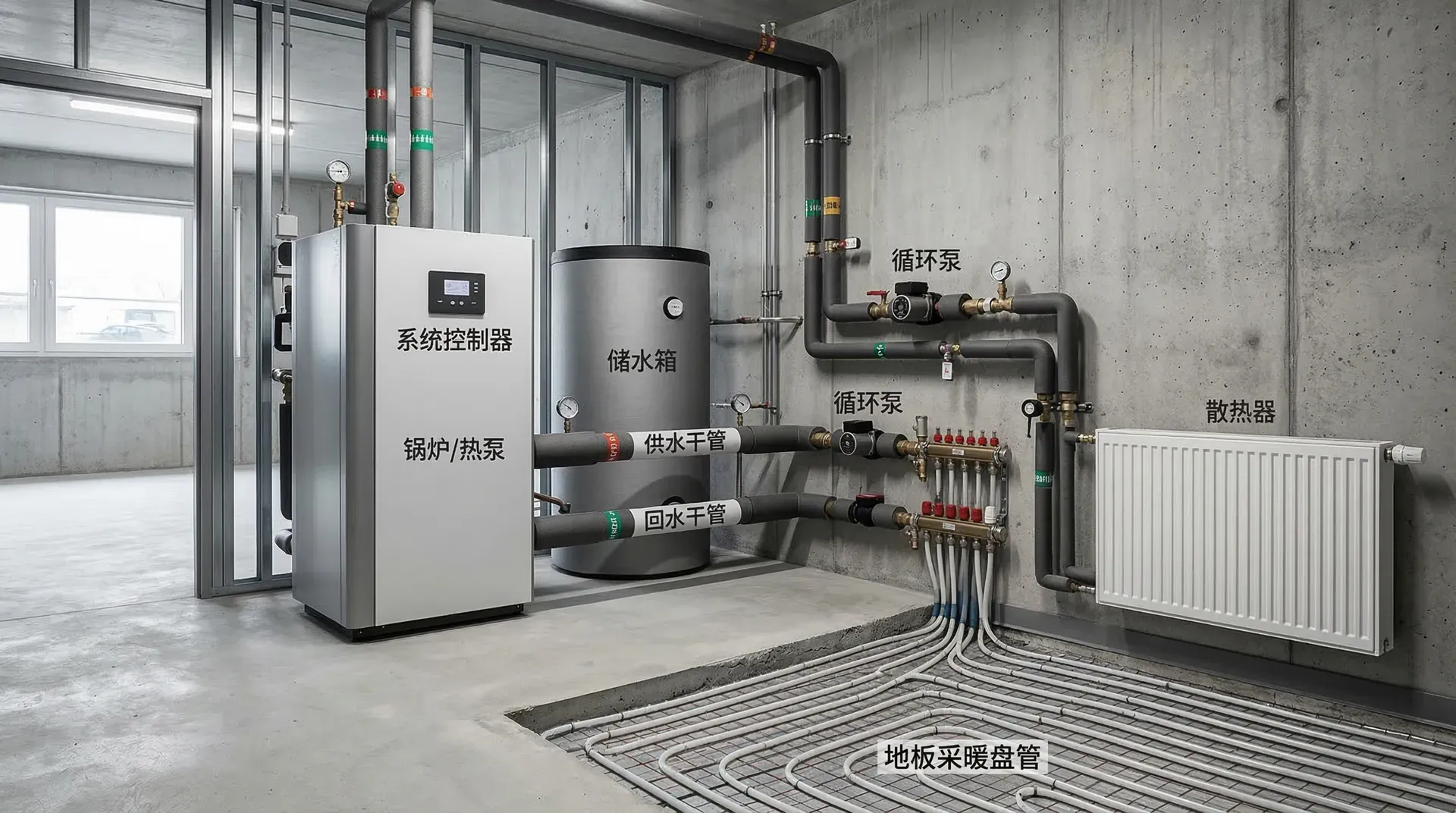

燃气壁挂炉可灵活连接散热器或地暖，满足不同家庭的采暖和热水需求。选择时需综合考虑户型、面积、热水用量及分区温控等因素。小户型可优先选用响应快的散热器，大户型或对舒适度要求高的用户则适合地暖。现代壁挂炉支持分时段、分房间智能控温，进一步提升便利性与节能效果。

不同供暖方式对比：

供暖系统选择建议

在实际选型时，应结合当地气候条件、能源结构（如燃气、电价等）、经济预算和家庭成员实际需求。例如：

• 北方集中供暖区：可鼓励热计量改造，提升节能与公平性；
• 南方或分户需求：优先推荐燃气壁挂炉、空气源热泵等高效分户供暖；
• 对舒适与节能要求高的高端住宅：推荐地源热泵+地暖集成系统。

暖通设计的结果应能被测量：房间是否达到温湿度和空气品质目标，噪声是否可接受，设备是否便于清洁维护，实际能耗是否偏离设计。运行反馈是下一次设计的重要输入。

---

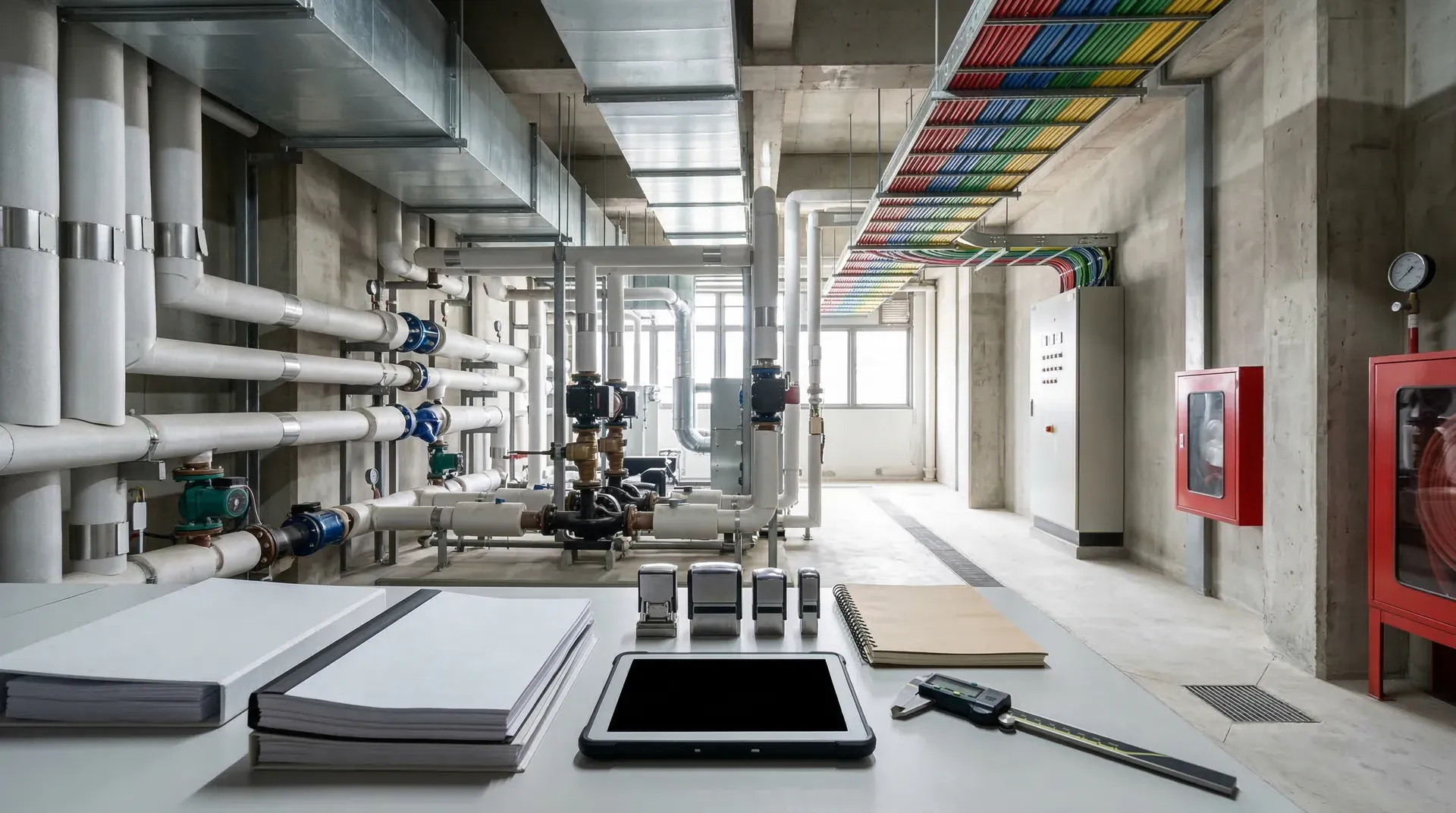

系统施工与验收

管道与暖通空调系统的施工质量直接关系到系统的安全性、可靠性和使用寿命。施工过程中必须严格按照设计要求和规范标准执行，确保每一个环节都符合质量要求。

施工准备与材料要求

施工前应做好充分的准备工作，包括图纸会审、材料采购、人员组织和施工方案制定。图纸会审是发现和解决设计问题的重要环节，各专业应协调配合，确保管线布置合理、接口明确。

材料质量是保证系统质量的基础。管道材料应选择符合国家标准的产品，如给水管采用PPR管或不锈钢管，排水管采用UPVC管或铸铁管，室内燃气管采用符合燃气标准的金属管材；PE燃气管用于符合规定的埋地场景，不能直接用于室内明装。所有材料都应有质量证明文件和检验报告。

施工工艺要点

管道安装应遵循“先大后小、先主后支”的原则，合理安排施工顺序。竖向主管应首先安装到位，然后安装水平支管和设备连接管。

管道连接质量是施工的关键环节。塑料管道多采用热熔连接，操作时应控制好加热温度和时间，确保连接牢固；金属管道可采用焊接或法兰连接，焊缝应饱满均匀，无夹渣、气孔等缺陷。

管道支架设置应按规范要求执行，保证管道受力均匀，避免产生应力集中。支架材料应进行防腐处理，安装位置应避开管道接头和阀门位置。

系统调试与验收

系统安装完成后，应进行全面的调试和验收。调试工作包括管道试压、设备单机试运行、系统联合调试等环节。

压力与严密性试验用于发现材料、连接和安装问题。给水、排水、燃气以及不同材质系统的试验介质、压力、稳压时间和判定方法并不相同，应按设计文件、产品体系和当前验收标准编制试验方案，不能共用一组倍数或最低压力。

暖通空调系统调试应按“设备-子系统-系统”的顺序进行。首先进行设备单机调试，确认各设备功能正常；然后进行子系统调试，如风系统、水系统的调试；最后进行整个系统的联合调试，检验系统的协调运行能力。

验收工作应邀请建设单位、设计单位、监理单位共同参与，对不符合要求的部分应及时整改。验收合格后，施工单位应提交完整的竣工资料，包括施工图纸、材料证明、试验记录、产品说明书等。

系统投入使用前，还应对用户进行操作培训，说明系统的使用方法、维护要点和注意事项，确保用户能够正确使用和维护系统。通过严格的施工管理和验收程序，可以确保住宅管道与暖通空调系统的质量，为居住者提供安全、舒适、可靠的生活环境。

从检修口开始一次交底

为厨房、卫生间或设备阳台画一张剖面草图，不必先追求精确尺寸，但必须标出：

• 给水、热水、排水、通气、燃气、冷凝水和风管的真实占位；
• 阀门、清扫口、过滤器、设备面板等需要到达的位置；
• 可能漏水、结露、振动、串味或产生噪声的节点；
• 试压、冲洗、风量平衡和控制联调分别在封闭前还是完成后进行。

一套系统“能启动”不等于已经调试完成。验收值应来自设计文件、产品资料和当前有效标准，并留下仪表、工况和责任人的记录。
