砌体材料

砌体材料作为人类建筑史上最古老和最重要的建筑材料之一，从史前时代用于简单庇护的泥砖、草泥混合物、夯土墙，到古代城墙、庙宇、中世纪石砌教堂，再到现代的高性能混凝土砌块和新型环保节能砖，始终贯穿着人类文明的发展进程。砌体材料不仅体现了各个时代的科技水平和审美取向，也深刻影响了城市风貌与居住方式。

在中国，砌体材料的发展尤为丰富多元：从秦汉时期的夯土、烧制砖块，到唐宋时期砖石并用的城墙、桥梁，再到明清时期大规模采用青砖红瓦的宫殿、民居，砌体材料融合了力学、美学与地域文化。例如，举世闻名的长城就是以就地取材的夯土、砖石砌筑而成，而北京紫禁城则以青砖红墙、雕梁画栋展现出极致的工艺与文化表达。

时至今日，砌体材料已不仅限于传统砖石，还包括混凝土砌块、加气混凝土、页岩空心砖、陶粒砌块等新型材料，这些材料在提高结构性能的同时，更加注重保温隔热、环保节能与施工效率，广泛应用于住宅、工业与公共建筑领域。选用和正确使用砌体材料，是保障建筑安全性、舒适性和耐久性的基础。

---

砌体建筑的历史演变

砌体建筑的发展历程反映了人类文明的进步轨迹。早在公元前8000年，美索不达米亚地区的居民就开始使用日晒泥砖建造房屋。中国的砌体建筑历史同样悠久，商周时期已经出现了夯土建筑技术，战国时期开始使用烧制的砖块。秦汉时期，砖的生产技术日趋成熟，砖砌建筑逐渐普及。到了明清时期，中国的砖砌技术达到了很高的水平，北京故宫的城墙和宫殿建筑就是这一时期的杰出代表。

砌体建筑之所以能够延续数千年，主要得益于其独特的优势。砌体材料取材方便，制作工艺相对简单，可以充分利用当地的土、石等自然资源。砌体结构具有良好的耐久性和防火性能，许多古代砖石建筑历经千年依然屹立。同时，砌体材料的热工性能良好，能够有效调节室内温度，在没有现代空调设备的古代尤为重要。

进入现代社会，砌体材料的种类和性能都有了显著提升。从传统的粘土砖到混凝土砌块、加气混凝土砌块、页岩砖等新型材料，砌体家族不断壮大。这些材料在保持传统砌体优势的同时，更好地满足了现代建筑对保温、隔声、节能等方面的要求。

---

砂浆的配制与应用

砂浆是砌体建筑的粘结材料，其质量直接影响砌体的强度和耐久性。砂浆由胶凝材料、细骨料和水按一定比例拌合而成，在砌体中起到粘结砖块、传递荷载、调整砌体尺寸等重要作用。

砂浆的组成材料

砂浆的胶凝材料主要包括水泥和石灰。

• 水泥砂浆强度高、硬化快，但和易性较差，常用于承重墙体。混合砂浆在水泥中加入石灰膏或粉煤灰，既保证了强度，又改善了和易性，是目前最常用的砌筑砂浆。

• 石灰砂浆强度较低，主要用于非承重的内隔墙。

细骨料一般采用中砂，砂的粒径、级配和含泥量都会影响砂浆的性能。砂子过细会增加用水量，降低砂浆强度；砂子过粗则和易性差，不易铺开。含泥量过高会削弱砂浆与砖块的粘结力，规范要求砂的含泥量不应超过5%。

水是砂浆的重要组分，既参与水泥的水化反应，又保证砂浆具有适当的流动性。拌合用水应采用饮用水或清洁的天然水，避免使用含有酸、碱、盐等杂质的水源。

砂浆的技术性能

砂浆的和易性是指砂浆是否易于施工操作，包括流动性和保水性两个方面：

1. 流动性好的砂浆容易铺展，能充分填满砖缝；

2. 保水性好的砂浆不易泌水离析，水分不会被砖块过快吸收。

砂浆的强度等级是按照标准方法制作的砂浆试块，在标准养护条件下28天的抗压强度来划分的。常用的砂浆强度等级包括M2.5、M5、M7.5、M10、M15、M20等。承重墙体砂浆强度一般不低于M5，重要部位可采用M10或更高强度等级。

下方列出了不同强度等级砂浆的典型配合比及适用范围。

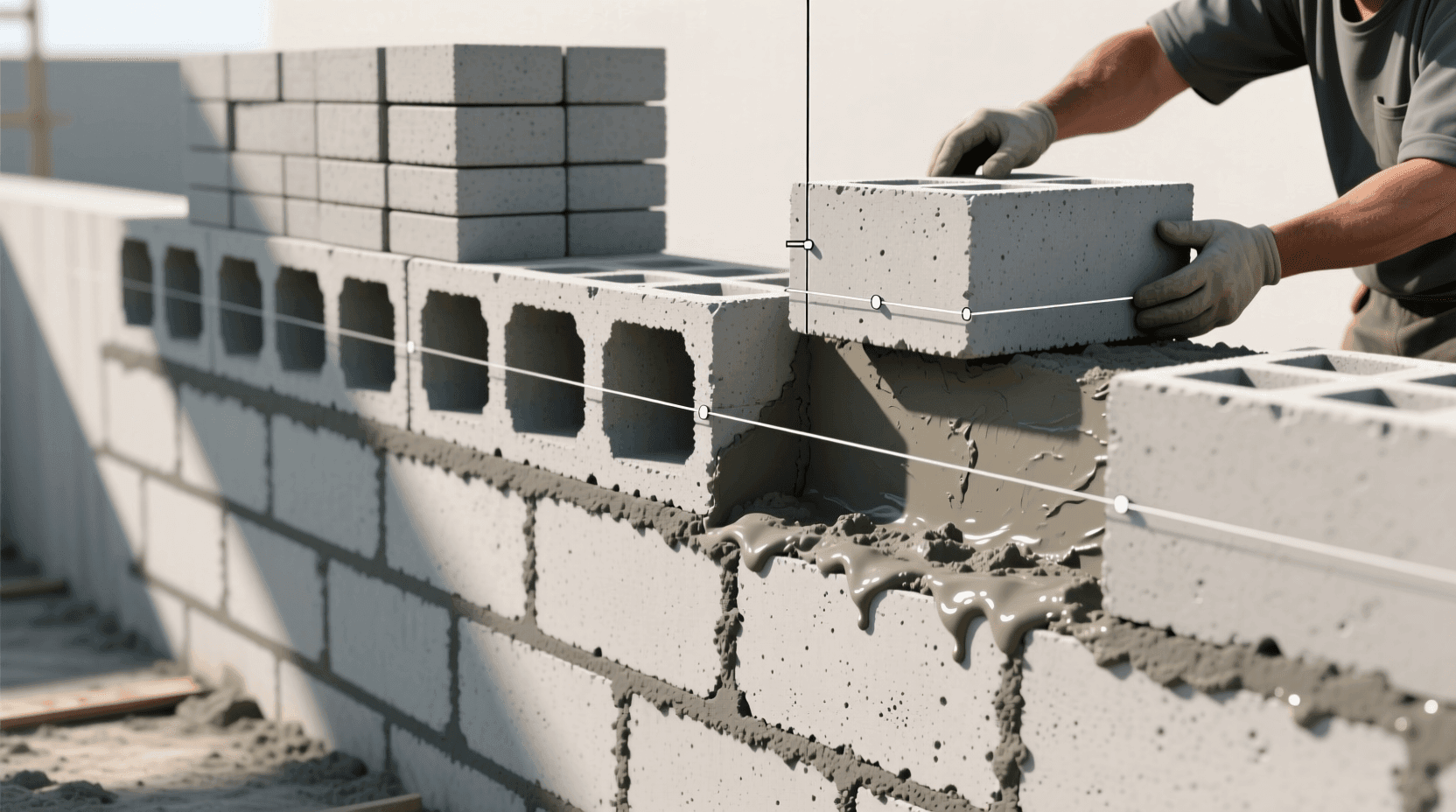

砂浆的施工要点

砂浆应随拌随用，水泥砂浆应在拌成后3小时内用完，混合砂浆应在4小时内用完。气温超过30℃时，应在拌成后2小时内用完。超过时限的砂浆不得继续使用，更不允许加水重新搅拌使用。

砌筑时砂浆应饱满，水平灰缝厚度一般为10mm，垂直灰缝宽度为8-12mm。砂浆的饱满度对砌体强度影响很大，规范要求水平灰缝砂浆饱满度不小于80%，竖向灰缝应采用加浆方法，确保砂浆饱满。

冬季施工时，当环境温度低于5℃应采取保温措施。砂浆中可掺加防冻剂降低冰点，或采用热水拌合提高砂浆温度。新砌筑的墙体应及时覆盖保温，防止砂浆受冻。

---

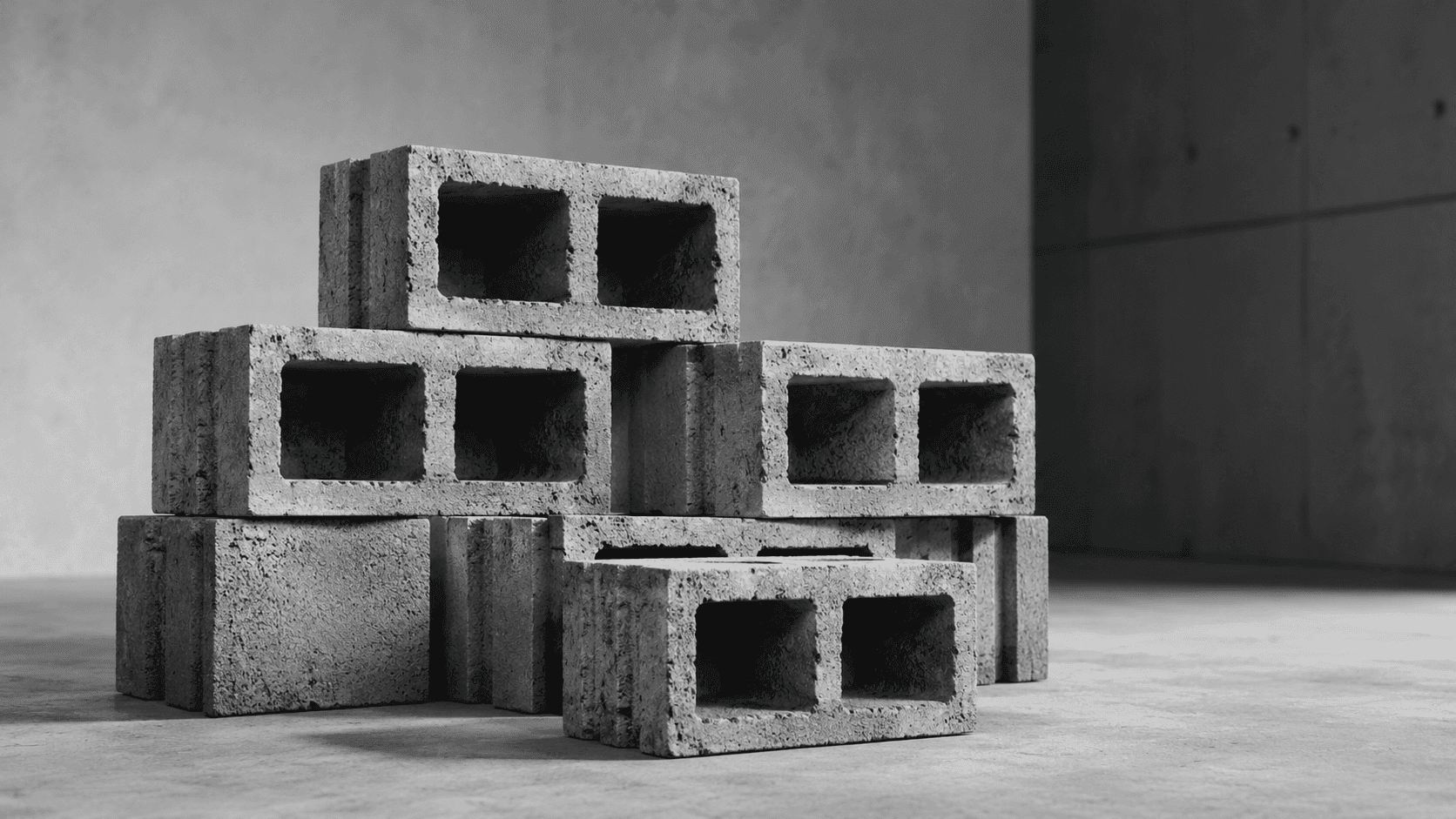

混凝土砌块

混凝土砌块是一种以水泥、骨料和水为基本原料，经搅拌、成型、养护制成的块状建筑材料。相较于传统粘土砖，混凝土砌块具有规格齐全、强度高、施工效率高等优点，现已成为应用最为广泛的砌体材料之一。

混凝土砌块的分类

混凝土砌块可从孔洞率和生产工艺两方面进行分类。主要类型及基本特点如下：

常见规格以390mm×190mm×190mm最为代表，兼顾模数协调与搬运方便，其他如240mm×115mm×90mm规格则可灵活用于不同部位。

混凝土砌块的技术性能

混凝土砌块的抗压强度等级通常用MU等级表示。例如：

• MU10、MU15、MU20（数字为设计抗压强度，单位MPa）
• 承重墙体推荐MU10及以上，非承重墙可选择MU7.5或MU10。

此外，干燥收缩率也是评价混凝土砌块品质的重要指标。过高的干缩率易导致墙体开裂，规范要求不大于0.05%。特别是加气混凝土砌块，应在使用前充分干燥至规定含水率。

空心砌块的孔洞排列方向直接影响墙体保温性能。建议将孔洞垂直于墙面布置，可有效降低热量传递；平行于墙面的孔洞易形成空气对流，降低保温效果。

混凝土砌块的应用特点

混凝土砌块墙体具有良好的承载能力。例如，采用MU15砌块与M10砂浆砌筑的墙体，抗压强度可达到3-4MPa，适用于多层住宅承重墙。

加气混凝土砌块特别适合对保温要求高的建筑。其导热系数仅为0.10-0.18W/(m·K)，是普通混凝土的1/4-1/6。在现代住宅小区，大量使用该材料配合外保温层，可满足严苛的节能标准。以山东一小区为例，外墙采用200mm厚加气砌块加50mm聚苯板，实测冬季未采暖时室内温度较普通砖墙提升3~5℃，节能显著。

除了承载与保温外，混凝土砌块具备规格统一、尺寸精度高、墙体表面平整度好等优势，可减少后续抹灰施工量，降低综合造价，提高施工效率。

---

烧结砖砌体

烧结砖以粘土、页岩、煤矸石等为原料，经粉碎、成型、干燥、焙烧而制成实心或空心砖，是我国应用最久、产量最大的传统砌体材料。

烧结砖的种类与规格

以下为常用烧结砖类型与性能参数：

根据抗压强度分级，常见有MU30、MU25、MU20、MU15、MU10等（MPa）。其中MU10及以上用于承重墙，MU7.5及以下主要做非承重墙或填充墙。

烧结砖的技术性能

• 抗压强度：普通烧结砖为10-30MPa，多孔砖10-20MPa，空心砖5-15MPa，具体取决于原料与工艺。
• 耐久性：高温焙烧（约1000℃）赋予烧结砖良好的化学稳定性和耐候性，常用于历史建筑，部分砖结构可数百年不损。
• 吸水率：一般为8%-15%，用于潮湿环境需注意防潮防水设计。
• 热工与隔声性能：孔洞率提升可减少导热，增强保温隔声，如空心砖墙体有更优异的节能与安静效果。

烧结砖砌体的施工要点

1. 砖块浇水湿润：为保证砂浆和砖之间的粘结力，砌筑前要根据天气和含水情况对砖进行浇水预处理。
2. 组砌方式：推荐采用“一顺一丁”或“梅花丁”等方法，使竖缝错开增加整体性；实心砖搭接长度≥60mm，多孔砖≥90mm。
3. 分层施工：每日砌筑高度控制在≤1.8米，利于砂浆硬化及结构稳定。施工中需保持墙面平整，随时校正垂直度。

---

石材砌体

石材作为自然界中最古老的建筑材料之一，不仅具备极高的强度和良好的耐久性，同时以其独特的装饰效果至今广受青睐。现代工程中，石材常用作基础、挡土墙、高端装饰等。

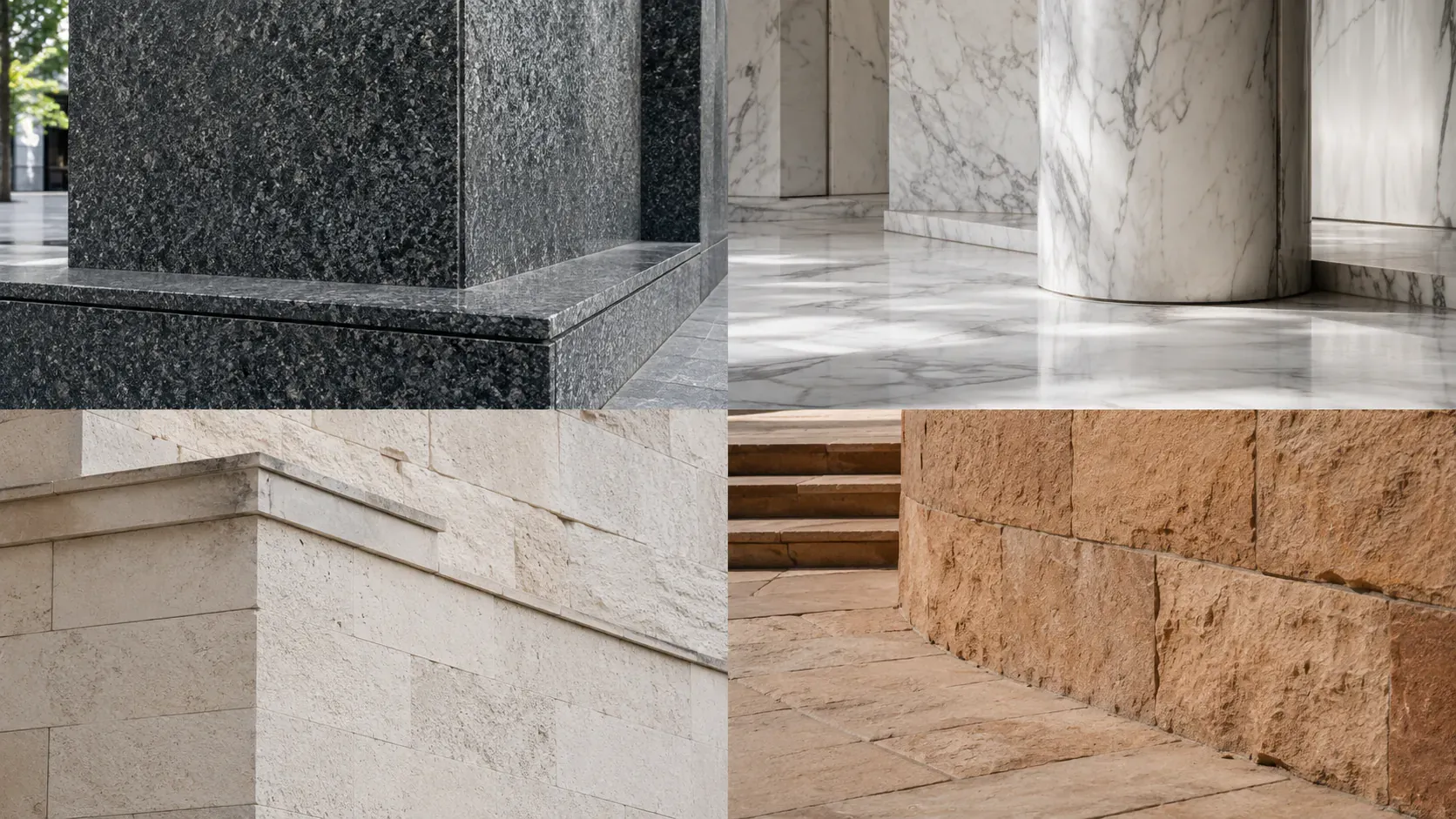

常用天然石材对比

石材砌体的构造做法

毛石砌体多用于基础、挡土墙等部位，砌筑时选规则形石作墙面，内部填小石和砂浆，分层错缝、面朝下、缝隙用砂浆填实。

料石砌体采用加工整齐的石块，可以分粗料石、半细料石和细料石。常用于地标、纪念性等高档建筑外墙。组砌方式有“一顺一丁”“两顺一丁”，须竖缝相互错开。

石材饰面常用20-30mm厚加工石板，通常通过开燕尾槽、钻孔和挂件预埋，干挂固定于建筑立面。此法可大大减轻墙体负荷，并充分展现石材装饰美感，是现代高层与公共建筑的主要石材应用方式。

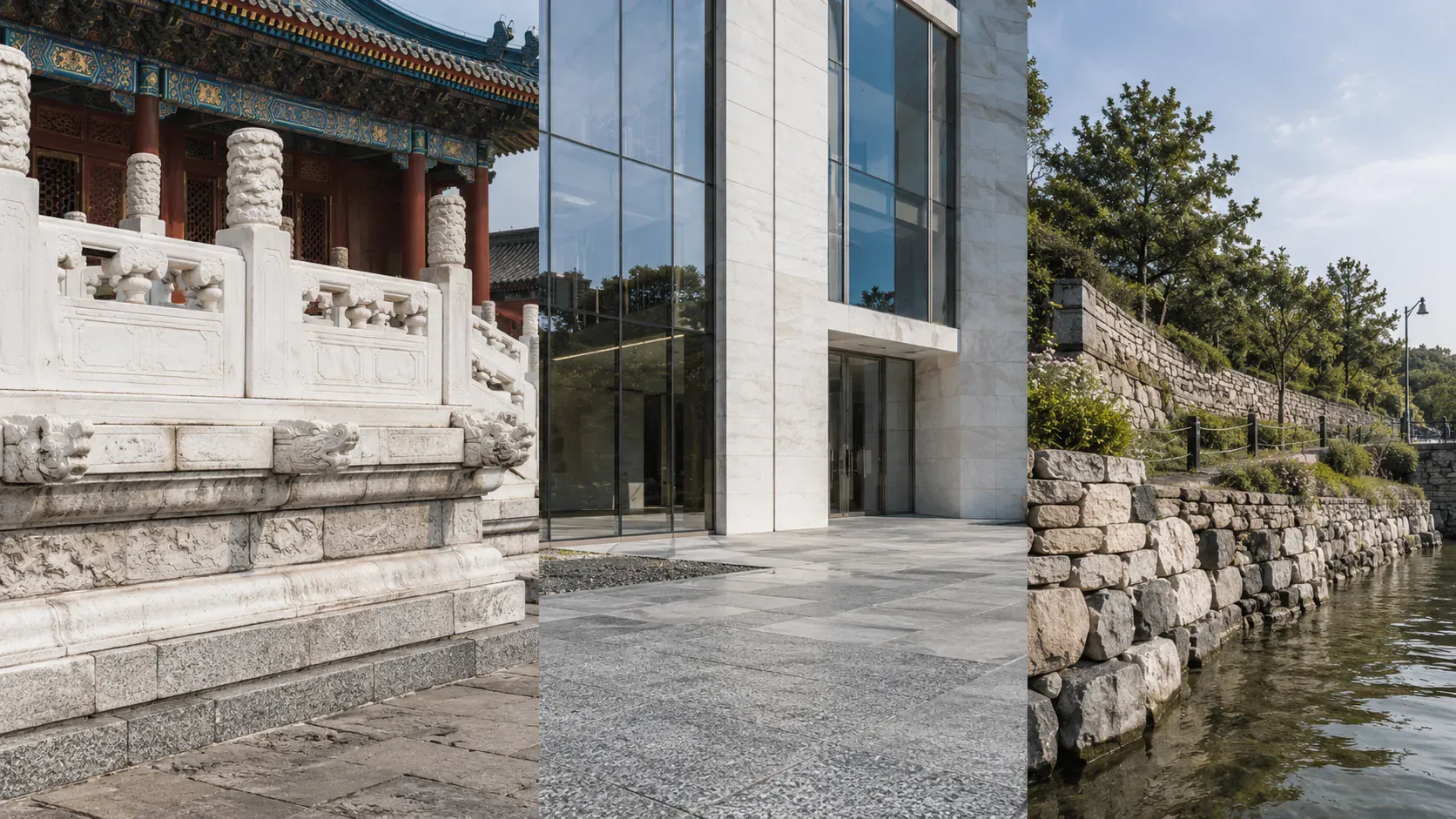

石材砌体的应用例举

---

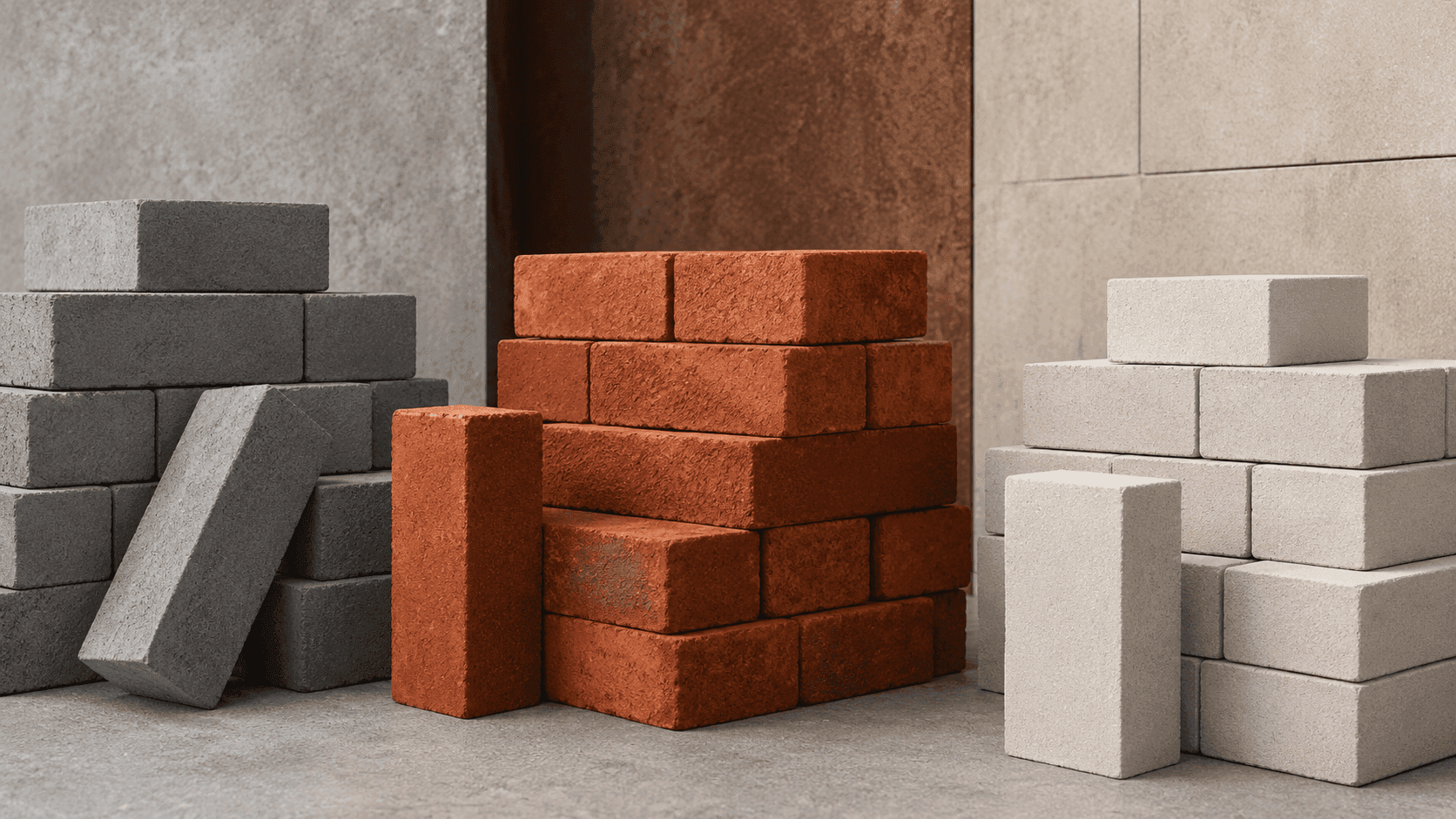

其他新型砌体材料

随着建筑技术的发展和节能环保要求的提高，各种新型砌体材料不断涌现。这些材料在继承传统砌体优点的基础上，更好地满足了现代建筑的多方面性能要求。

以下对三种常见新型墙体砌块的主要性能进行了对比：

粉煤灰砖

粉煤灰砖以火电厂排放的粉煤灰为主原料，结合石灰、石膏，经压制与蒸汽养护制成。这种利用工业废弃物制砖既解决了粉煤灰污染，又节约土地资源，是典型的资源综合利用型产品。其尺寸与普通烧结砖一致，可以完全替代粘土砖使用。与烧结砖比较，粉煤灰砖保温性更好且变形小，砌体更不易产生裂缝。

在北方，粉煤灰砖使用非常广泛。例如山西某电厂自建年产6000万块砖的生产线，供应周边住房项目。经检测墙体保温性能提升了15%~20%，收缩裂缝明显减少。

页岩砖

页岩砖由丰富的沉积岩资源页岩高温焙烧制成，生产过程不需占用耕地，更加绿色环保。相比粘土砖其机械强度更高，吸水率更低，因此耐久性和抗冻性表现突出，同时色彩丰富、装饰效果好。

值得一提的是，页岩空心砖是在其基础上开发升级的产品，具有30%~40%的孔洞率，自重更轻、保温性增强，施工效率进一步提高，广泛应用于长江流域及华南地区。

蒸压灰砂砖

蒸压灰砂砖以砂和石灰为主要原料，经高压蒸汽养护成型。其尺寸与普通烧结砖相同，可无缝替换。灰砂砖结构致密稳定，强度高，不易收缩开裂，生产过程不需高温焙烧，减少了能耗和污染。

其外观整齐且色泽均匀，既可承重也常用于清水墙面。上海、江苏等地住宅项目大量采用蒸压灰砂砖并取得理想使用效果。如上，各类新型砌体材料通过不同原料与工艺优化，实现了环保、节能、安全、美观等多重目标，推动了现代绿色建筑的发展。

---

砌体施工的特殊问题

砌体施工虽表面简单，但其质量受多种技术细节影响，必须关注裂缝预防、不同材料连接，以及后期质量验收等关键环节。

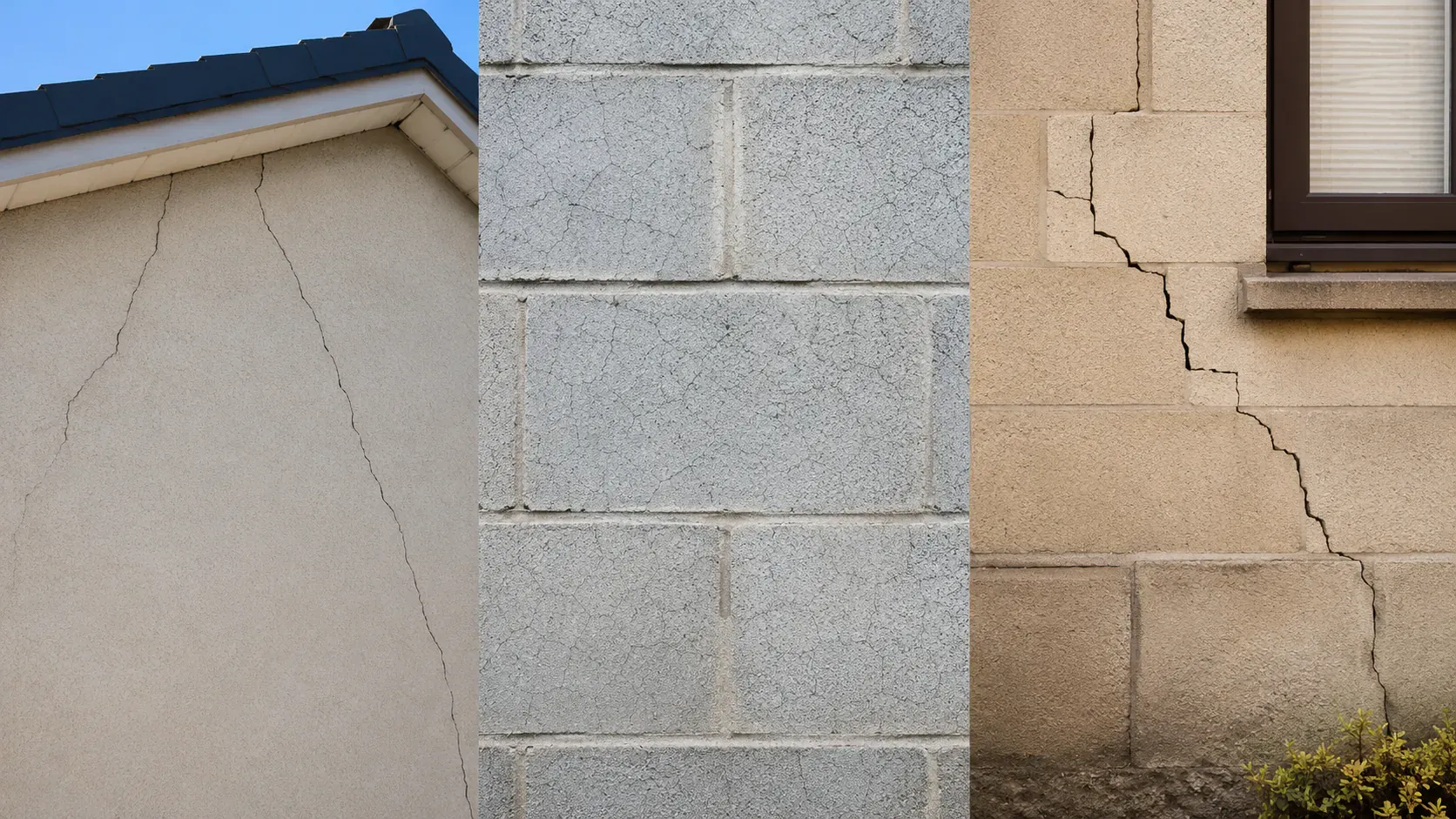

裂缝类型与防治

裂缝是砌体工程最常见的问题，成因主要有温度变化、干燥收缩和地基不均匀沉降等：

不同材料砌体的连接处理

现代建筑中，经常面临不同材料砌体（如新旧墙、填充墙与框架）的连接，材料物理性能不同容易引发接缝裂缝。常用拉结措施包括：

• 新旧墙连接时剔马牙槎或预留钢筋（间距500mm，高度500mm、伸入500mm以上）。
• 填充墙与混凝土框架交接处，需框架柱上预埋拉结筋，竖向500mm一道，伸入墙体不少于700mm，墙与梁底应留20-30mm空隙斜砌砂浆，避免结构变形直接作用于墙体。

质量验收要点

砌体工程质量验收涵盖材料检验和施工检验：

1. 砖、砌块等应检查合格证及报告，对强度、吸水率等指标抽检；砂浆要按规定留置试块（每250m³一组），强度达标。
2. 主要施工检验：砂浆水平灰缝饱满度≥80%，组砌方法正确，灰缝错开、搭接长度符合规范。
3. 墙体垂直度每层偏差≤10mm，整体≤30mm，墙面平整度≤10mm，超标需修整。
4. 重点防控质量通病如灰缝不饱满、顶部留空、柱墙搭接不牢、洞口未设过梁等。

完成砌体后要全面验收，重要部位采用钻芯、回弹等方法检测实际强度，确保安全可靠。注意砌体砌完后应养护至砂浆强度达标后（烧结砖一般3天，加气混凝土等7天以上）再进行抹灰、装修等后续工序，防止因养护不足引发后期问题。
