家庭电路与安全用电

晚饭前，厨房里电饭煲正在煮饭，电水壶一按下，客厅的取暖器也刚好启动，忽然“啪”的一声，几个房间一起暗了。有人想马上把空气开关推回去，有人说是“电用完了”，还有人把原因归到电水壶坏了。先别急着下结论：灯灭只是结果，背后可能是用电器总功率过大，也可能是线路短路，还可能是某个支路漏电。要作出安全判断，得先看懂家里的电流从哪里来、经过什么、又从哪里返回。

家庭电路不是一根首尾相接的长线

家庭电路接入的是交流电。对普通单相家庭供电，可以先把入户的三类导线认清：火线是正常供电时的带电导线，零线在正常情况下接近大地电势，火线与零线之间的电压约为 $220\ \mathrm V$；保护地线不承担正常工作电流，它连接需要保护的金属外壳和接地系统。三者用途不同，绝不能因为“都通向供电系统”就随意互换。

从入户处向室内看，电能表记录家庭消耗的电能；其后通常设置总开关和保护装置，再分成照明、普通插座、空调等支路。各盏灯、各插座以及接入的用电器应当并联在供电线路上。这样，一个用电器断开不会切断其他支路，每个正常工作的用电器两端都能获得所需电压。若把家用电器串联起来，不但电压分配会改变，一个设备断开还会让整条电路停止工作，显然不符合生活需要。

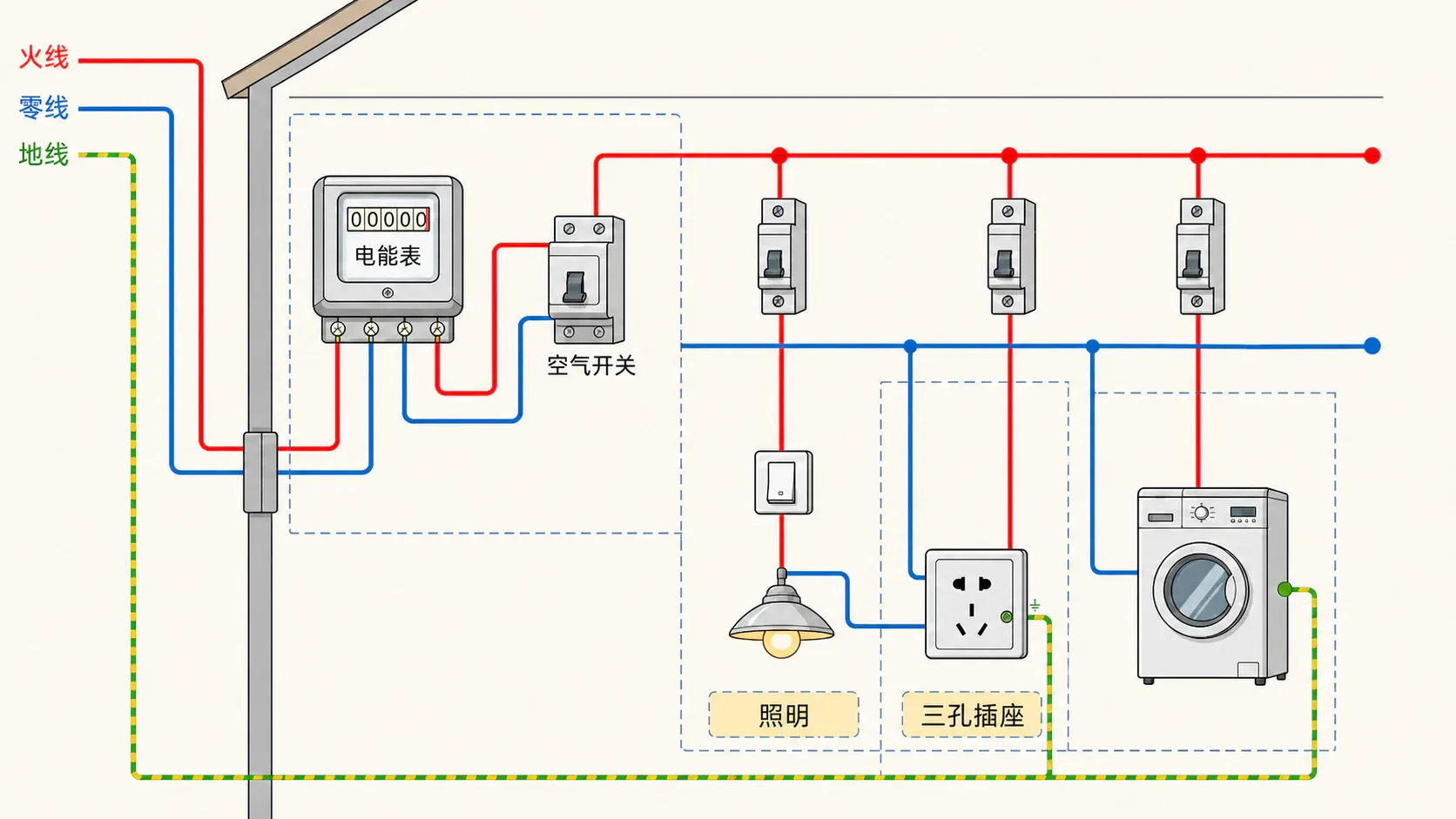

先沿概览图追踪照明支路从火线经开关、灯回到零线的路径，并观察其他并联支路为何不受这个开关控制。再进入判断台，切换不同接法并先预测安全性，点击灯、插座或外壳，观察工作电流和故障保护路径。

判断台用从火线经用电器到零线的箭头标示工作回路，各支路并联；交流电流方向周期性改变，箭头不表示电流始终单向。保护地线不承担正常工作电流，在故障时提供保护路径。开关误接零线或外壳地线断开时，设备虽能工作，保护路径却错误。这只是原理示意，安装检修应交给专业人员。

为什么照明开关要接在火线上

一盏灯熄灭，并不等于灯头各处都不带电。如果开关误接在零线上，断开开关后电路没有电流，灯的确会灭，但灯头仍与火线相连。人在更换灯具或接触故障部位时，仍可能在人体与大地之间形成电流通路。把开关串联在火线上，断开后能够把灯具与火线隔离，风险显著降低。因此，判断一张照明电路图时，不能只看“开关能否控制灯”，还要看它控制的是哪一根线。

三根线各有职责：火线送电，零线回流，地线守护

三孔插座面对使用者时，通常是“上孔接保护地线、左孔接零线、右孔接火线”。与之配套的三脚插头把用电器的工作电路接到火线和零线，同时把金属外壳接到保护地线。洗衣机、电冰箱等具有金属外壳、按要求需要保护接地的设备，应使用合格的三脚插头和正确接线的三孔插座，不能为了插入两孔插座而折断接地脚。

保护地线的价值在故障时才显得突出。正常情况下，火线与金属外壳之间有可靠绝缘，外壳不带电，地线中通常没有工作电流。若内部绝缘损坏，火线碰到金属外壳，保护地线为故障电流提供低阻路径，并促使保护装置动作切断电源，从而降低人触摸外壳时电流通过人体的风险。

人工复核提示：本图中插头本体的第三个接地脚没有被清楚画出，不能据此辨认插头外形；正确结构应是与三孔插座配套的三脚插头，接地脚经电缆内的保护地线连接金属外壳。图中只取火线、零线的工作回路与绿色保护接地路径作原理参考。

这里有两个特别容易混淆的结论。第一，保护接地是降低风险的措施，不是“接了地线就绝对不会触电”；如果地线断开、接触不良或保护装置失效，危险仍在。第二，地线不能在插座处与零线随意相连。零线承担正常工作电流，地线承担保护功能，把两者混接可能使本应不带电的金属部分出现危险电势，还可能妨碍保护装置正确工作。

试电笔为什么能“认出”火线

传统氖管试电笔内部有金属笔尖、高值电阻、氖管和尾部金属体。合格试电笔的笔尖接触火线、人的手接触笔尾金属体时，火线—高值电阻—氖管—人体—大地之间可形成极小电流，氖管发光；高值电阻把电流限制在很小的范围。接触正常零线时，零线与大地间电压很小，氖管通常不亮。这是它区分火线和零线的基本原理。

规范使用的关键关系是：手接触的是笔尾金属体，绝不能接触金属笔尖；工具必须完好、量程适合，环境和手部应干燥。但这段知识用于理解课堂演示和识图，不是让学生到家中测试市电。市电检测应由具备安全条件的成人或专业人员进行。

试电笔“不亮”也不等于“这里一定安全”。试电笔损坏、接触不良、环境条件异常或线路已经断开，都可能使它不亮；某些故障状态下零线也可能出现危险电势。因此，试电笔只能提供有限判断，不能代替可靠断电、验电和专业检修。

“啪”地断电：保护装置在回答什么问题

熔断器和空气开关都用于在电流异常过大时切断电路。熔断器中的熔丝串联在被保护电路的火线上，电流过大时发热加剧，熔丝达到熔点而熔断。熔丝的材料和额定电流要与线路相配，不能换成更粗的熔丝，更不能用铜丝、铁丝代替；否则线路可能已经严重发热，替代导线却仍不断开。

现代家庭常用空气开关，也称断路器。当过载或短路使电流超过允许值时，它会自动断开。故障排除后，有些断路器可以复位，但“能推上去”不等于故障消失。若一合闸又跳闸、闻到焦味或看到火花，应保持断开，远离故障点并请专业人员检查，不能反复强行合闸。

还要把过电流保护和漏电保护分开理解。空气开关通常重点应对过载、短路等过电流；带剩余电流保护功能的装置会比较流出和返回的电流，出现不平衡时迅速切断。漏电保护器不能代替保护接地，也不能把不安全操作变安全，多层防护要共同发挥作用。

电流过大有两条不同的来路

第一条是用电器总功率过大，也叫过载。家庭用电器并联，同时工作的用电器越多，总功率越大。由

可知，在家庭电压近似不变时，总功率越大，干路电流越大。例如，总功率为 $4400\ \mathrm W$ 时，干路电流约为 $4400/220=20\ \mathrm A$。这个数是否安全，不能只和某个电器的电流比较，而要和所在线路、插座、导线及保护装置允许的电流共同比较。把多个大功率电器集中接在同一个移动插座上，即使墙内总线路尚未过载，移动插座本身也可能先过热。

第二条是短路。火线和零线由于绝缘破损、接线错误等原因近乎直接连通时，回路电阻很小，由 $I=U/R$ 可知电流会骤增。短路不是“电器开得太多”的另一种叫法：过载回路中用电器仍在正常连接，只是总功率超过承载能力；短路则出现了绕开用电器的低阻通路。两者都可能使导线剧烈发热、引起火灾，保护装置都应及时动作。

进入过载判断实验室，改变同时工作的用电器和比较电流，先预测，再观察总功率、总电流及比较结果；切换移动插座和短路情境继续判断。

实验反馈应回扣这条关系：先求总功率，再由 $I_{\text{总}}=P_{\text{总}}/U$ 求总电流，最后与导线、插座或空气开关的承载能力比较。移动插座可能先过载；低阻通路造成的短路则是另一种故障。

触电的本质，是人体成了电流通路的一部分

人体两处接触点之间存在足够电压，且形成闭合通路时，电流就可能通过人体。人站在地面上触碰火线，电流可能经人体和大地形成通路；同时接触火线与零线，也会让人体直接接在两线之间。皮肤潮湿、破损时人体电阻会明显减小，在相同电压下通过人体的电流更大，所以浴室、湿手、积水附近尤其危险。

零线在正常情况下接近大地电势，但它不是可以随意触碰的“安全线”。线路故障、接线错误、零线断开等情况都可能让它处于危险状态。高压带电体还可能在没有直接接触时发生放电，因此安全原则可以浓缩为：不接触低压带电体，不靠近高压带电体。发现断落电线要远离并报告，不能靠近查看或自行移动。

一旦发现有人可能触电，第一目标是让电流安全停止，而不是直接用手拉人。若能在不接近带电体的条件下操作，应由成人立即切断总电源并呼叫急救；无法安全断电时，应保持距离，报警并等待专业救援。触电者脱离电源后，再由受过训练的人根据其意识、呼吸状况实施急救。电器起火时也应先在安全条件下切断电源，不能向仍可能带电的设备泼水，并及时拨打火警电话。进入安全响应训练后，要先辨认风险来源，再选择不会造成二次触电的响应。

训练反馈都落实同一原则：先停止接触并远离危险，由成人安全切断、隔离电源，再求助急救、消防或供电人员；无法安全断电时，保持距离并报警，防止二次伤害。

把安全判断变成有根据的习惯

安全用电不是背一串“不要”，而是每次都问三个问题：人体会不会进入电流通路？线路电流会不会超过承载能力？保护措施是否仍然有效？手湿时碰开关，危险来自人体电阻降低；插排同时带多台大功率电器，危险来自局部过载；折断三脚插头的接地脚，危险来自保护路径消失。能把行为和物理原因连起来，才会在陌生情境中作出正确选择。

日常生活中，应使用合格电器和插座，不私拉乱接，不让导线绝缘层长期受压、受热或破损；发现插头插座发烫、变色、异响、焦味或频繁跳闸，应立即停止使用并请专业人员处理。拔插头时握住插头本体，不拉扯软线；长时间不用设备时按说明断电。保护地线、空气开关、漏电保护器都很重要，但没有任何一种装置能够允许人去冒险接触带电部分。

概念讲到这里，再看中考里的家庭电路题，通常就不会只靠口诀：电路图判断先找火线和开关位置，三孔插座题先分清工作回路与保护回路，跳闸原因题先区分过载、短路和漏电，功率计算题则从并联电器总功率求总电流。题目可以换场景，这四条物理主线不会变。

课后练习：先作判断，再看解析

本章收束

家庭电路是一张并联网络：电能表记录电能，总开关控制整体，熔断器或空气开关在电流异常时切断，漏电保护装置关注流出与返回电流的不平衡。火线和零线构成用电器的工作回路，保护地线连接需要保护的金属外壳；开关接在火线上，三孔插座上接地、左接零、右接火。家庭电流过大主要来自过载和短路，二者原因不同却都可能造成严重发热。理解这些关系后，安全原则就不再是孤立口号：不让人体成为电流通路，不让线路超过承载能力，不破坏任何一道保护，并把安装、检测和故障检修交给专业人员。
