第 1 章 安培力与通电导体平衡
把一根轻金属棒架在两条水平导轨上,接通电源之前,它安安静静地躺着;接通电源后,金属棒却突然沿导轨滚了起来。导轨没有倾斜,也没有人去推它,力从哪里来?再把电源正负极对调,金属棒会向相反方向运动;只改变磁场方向,它也会掉头。这个现象把三个量拴在了一起:磁场方向、电流方向和导体受力方向。
这股由磁场施加给通电导体的力叫作安培力 。要把它用准,不能只背一个手势或一个公式,而要连续回答三个问题:力朝哪里、力有多大、它和其他力能否平衡。
一、磁场用什么量描述
1. 磁感应强度是磁场自己的属性
磁体、电流以及运动电荷周围都存在磁场。磁场看不见,却能通过对磁体、电流和运动电荷的作用表现出来。为了描述某处磁场的强弱和方向,我们使用矢量磁感应强度 B ⃗ \vec B B ,国际单位是特斯拉,符号为 T \text{T} T 。
在磁场中的某一点放一小段与磁场垂直的通电直导线。若导线中的电流为 I I I 、处在磁场中的长度为 L L L 、所受安培力为 F F F ,可以用
B = F I L B=\frac{F}{IL} B = I L F
刻画该点的磁场强弱。这个定义有两个容易忽略的前提:导线与磁场垂直,而且所取导线足够短,所在范围的磁场可以看作均匀。B ⃗ \vec B B 的方向规定为小磁针静止时 N 极的指向,也就是磁感线上该点的切线方向。
你可能会从定义式倒着想:“把电流调大,分母变大,B B B 就会变小吧?”注意,这是个陷阱。试探导线只负责显示磁场,不能决定原有磁场。磁场不变时,I I I 增大,F F F 会同比例增大,二者的比值仍是同一个 B B B 。这和用弹簧测力计测物体重力很像:换一只测力计,不会把地球的引力场改掉。
在一块区域内,若各点的磁感应强度大小相等、方向相同,就称为匀强磁场。后面关于有效长度和线框合力的简洁结论,都依赖“匀强”这个条件,不能悄悄把它带到非匀强磁场中。
B = F / ( I L ) B=F/(IL) B = F / ( I L ) 是磁感应强度的定义式,不是说 B B B 由 F F F 、I I I 、L 决定。只有试探导线与磁场垂直时,才可直接用这个形式;若二者不垂直,必须先处理夹角。
2. 纸内、纸外方向要读懂
空间方向画到纸面上时,常用“点”表示箭头尖端朝向你,即垂直纸面向外;用“叉”表示箭尾远离你,即垂直纸面向里。可以把点想成迎面飞来的箭尖,把叉想成远去箭尾的羽毛。类比到这里就够了,做题时仍要把它们明确翻译成“向外”和“向里”,否则左手定则很容易在脑中翻面。
二、安培力方向:三根箭头的空间关系
1. 左手定则怎样摆才不会乱
伸开左手,使拇指与其余四指垂直,并处在同一平面内;让磁感线从掌心进入,四指指向常规电流 方向,拇指所指就是安培力方向。常规电流方向是正电荷定向移动的方向,在金属导线中与自由电子定向移动方向相反。

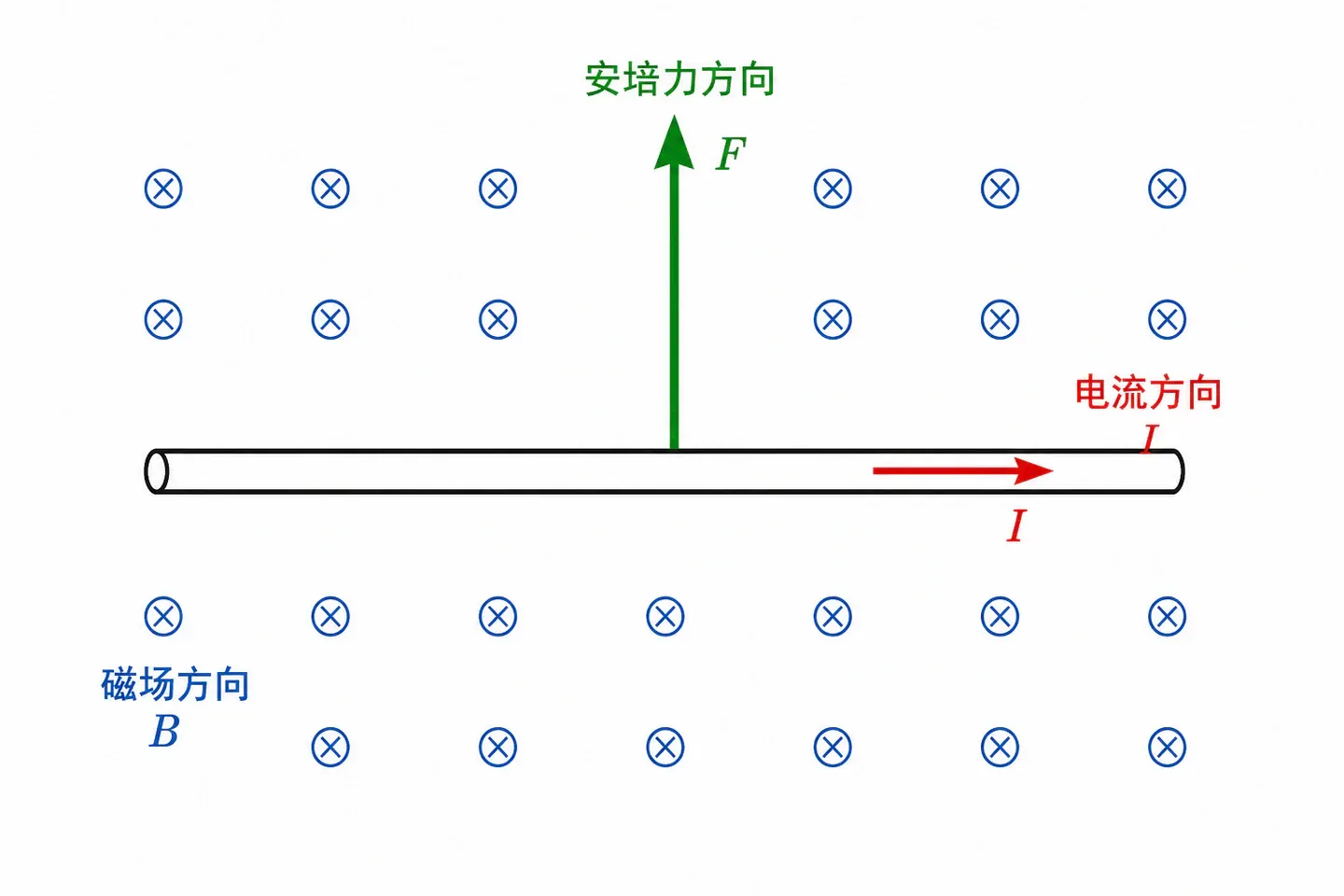

先想一个具体情境:磁场垂直纸面向里,直导线中的电流水平向右,导线受力朝哪里?让磁场从左手掌心穿入,四指朝右,拇指会指向上方,所以安培力向上。若只反转电流或只反转磁场,安培力都反向;若电流和磁场同时反转,力的方向反而不变。
左手定则给出的不是“电流转向磁场”的方向。安培力一定同时垂直于电流方向和磁场方向;更紧凑地写,就是
F ⃗ = I L ⃗ × B ⃗ , \vec F=I\vec L\times\vec B, F = I L ×
其中 L ⃗ \vec L L 沿常规电流方向。这个叉乘式主要用来理解方向和有效长度,高中计算时仍以左手定则和 F = B I L sin θ F=BIL\sin\theta F = B I L sin θ 为主。
2. 平行时不能硬摆左手
若电流与磁场平行或反平行,四指方向与“磁感线穿掌心”无法同时满足。不是你的手摆错了,而是这时安培力本来就为零。若二者斜交,只让磁场中垂直于电流的分量进入掌心,仍能判断力的方向。
一个非常实用的自检是:你得到的安培力若没有同时垂直于 I ⃗ \vec I I 和 B ⃗ \vec B B ,方向一定错了。高考方向判断常把立体图、俯视图和剖面图混在一起,先把“点、叉、箭头”翻译成三维方向,再用垂直性验算,比凭手掌印象可靠。
三、安培力大小:真正起作用的是垂直部分
1. 夹角进入正弦

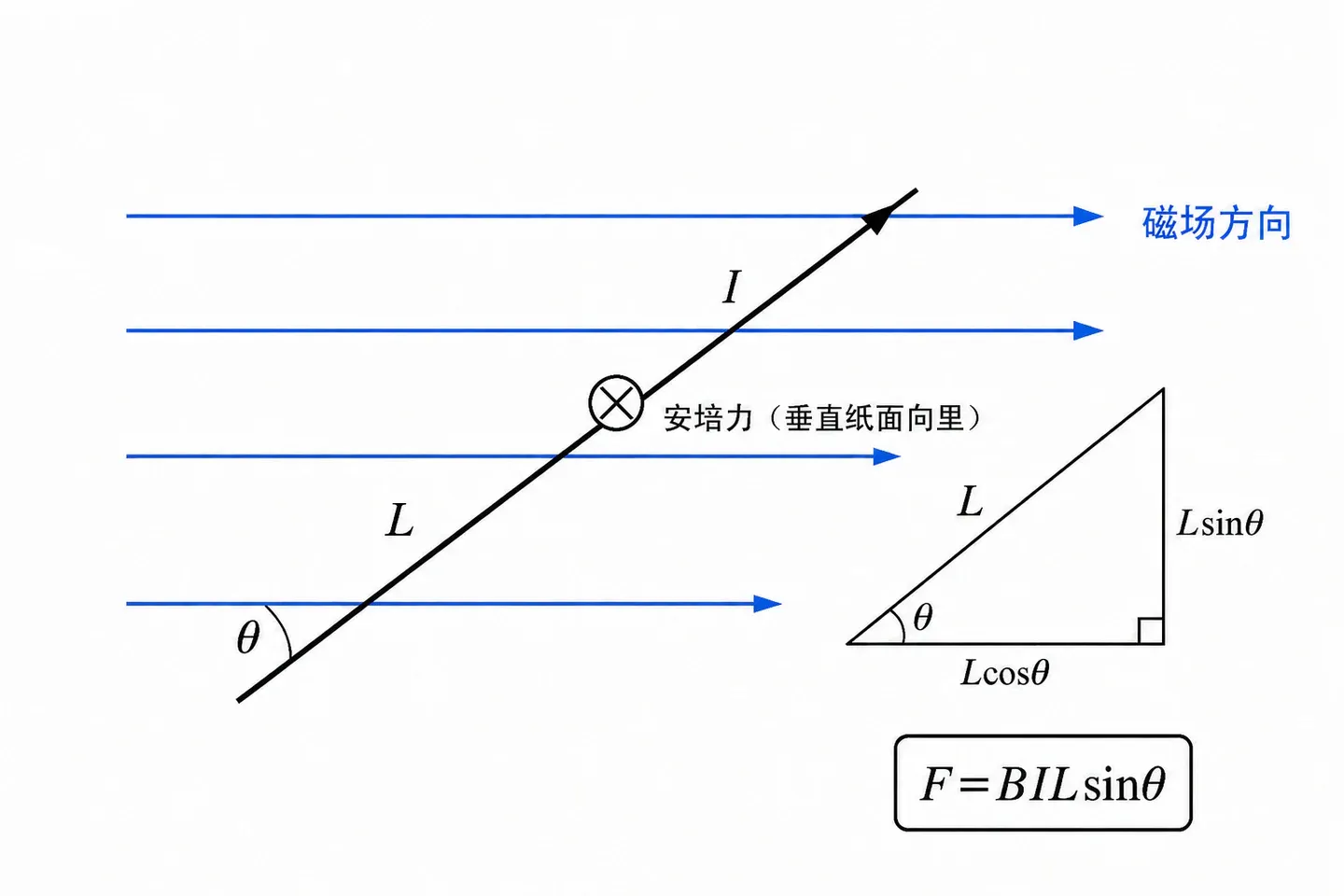

长为 L L L 的直导线通有电流 I I I ,导线方向与匀强磁场 B ⃗ \vec B B 的夹角为 θ \theta θ ,安培力大小为
F = B I L sin θ 。 F=BIL\sin\theta。 F = B I L sin θ 。
这里的 θ \theta θ 是电流方向与磁场方向的夹角 ,取 0 ∘ 0^\circ 0 ∘ 到 180 ∘ 180^\circ 18 0 ∘ 。当 θ = 90 ∘ \theta=90^\circ θ = 9 0 ∘ 时, ,安培力最大;当 或 时, 。公式也可以理解为 ,其中 是磁场垂直于电流的分量。
现在自己估一下:把导线从与磁场垂直缓慢转到夹角 30 ∘ 30^\circ 3 0 ∘ ,其他条件不变,安培力会变为原来的多少?不是 30 / 90 30/90 30/90 ,因为角度变化与力不是线性关系;sin 30 ∘ = 1 / 2 \sin30^\circ=1/2 sin 3 0 ∘ = 1/2 ,所以力变为原来的一半。
公式中的 L L L 是磁场中通电导线的有效长度,不一定是整根导线的实际长度;θ \theta θ 是 I ⃗ \vec I I 与 B ⃗ \vec B 的夹角,不是安培力与磁场的夹角。安培力与磁场本来就垂直,若把那个 代入,所有斜放导线都会被误算成最大受力。
还有一种“长度陷阱”不在导线形状,而在磁场边界。一根总长 1.0 m 1.0\ \text{m} 1.0 m 的直导线,只有中间 0.30 m 0.30\ \text{m} 0.30 m 穿过匀强磁场,公式中的 L L L 就只能取 0.30 m 0.30\ \text{m} 0.30 m 。若磁场覆盖范围分成几段,且各段的 B B B 大小或方向不同,应分别求每段安培力再作矢量合成;不能先把各段长度相加,再随便选一个 B B B 代入。
例如一根导线的左右两半分别处在方向相反、大小相等的磁场中。两段电流方向相同,但由左手定则可知两段安培力反向,合力可能抵消。若只用“总长度乘磁感应强度”,会把本应相减的两个力错算成相加。反过来,导线虽弯曲,只要各小段处于同一匀强磁场,矢量求和却能压缩成端点连线,这就是下一小节有效长度结论成立的原因。
做数值题时还要检查单位:B B B 用特斯拉,I I I 用安培,L L L 用米,算出的 F F F 才是牛顿。若长度给成厘米,先换算再代入。安培力是磁场对通电部分 的作用,不是对整根金属棒质量均匀分摊出来的“体力”;受力分析时可把合力画在棒的适当位置,但讨论转动时还必须关心各段力的作用线。
2. 弯曲导线看首尾,不沿弧长硬加

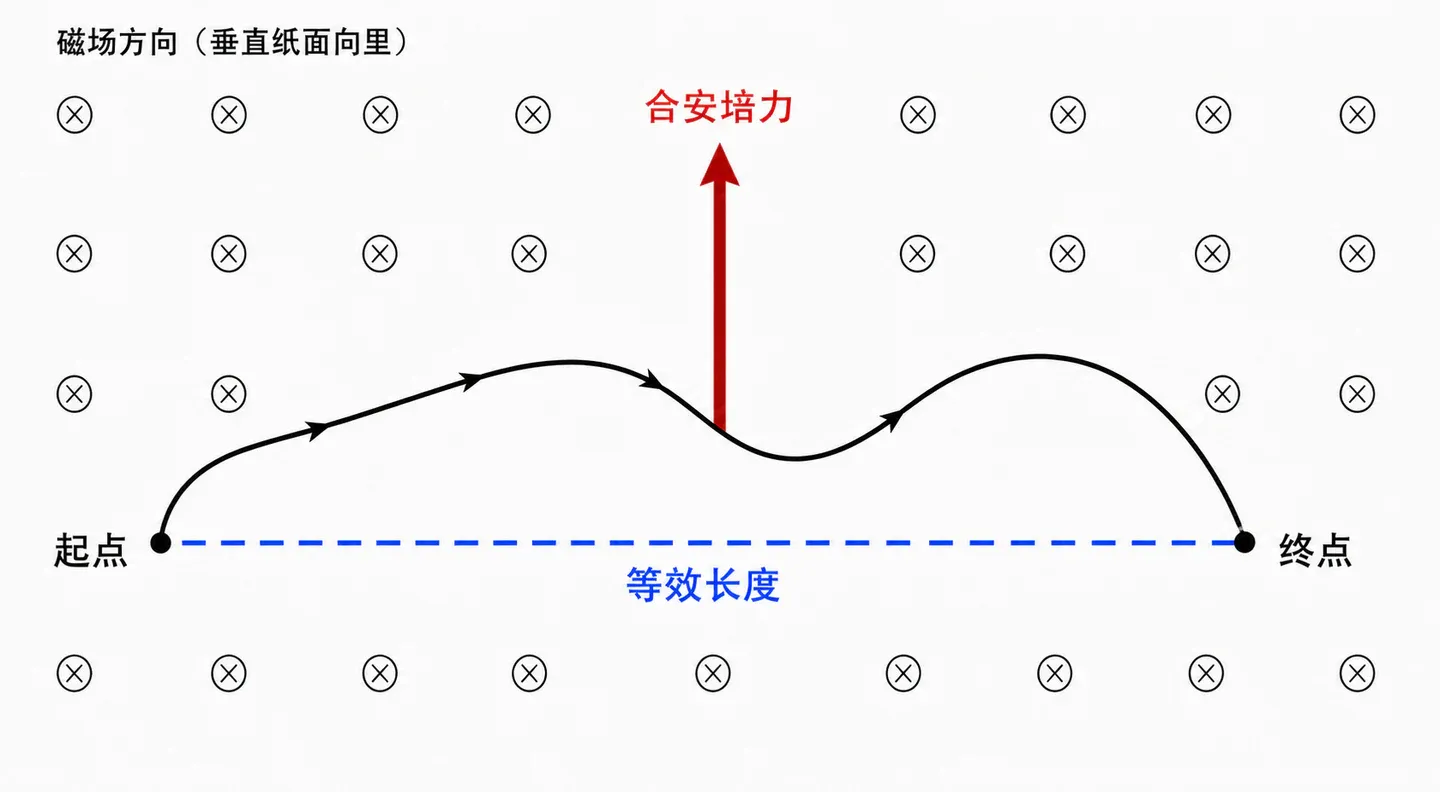

一段弯曲导线完全处在匀强磁场中,各小段电流相同。把每个小段的安培力作矢量相加,结果等效为一根从导线起点连到终点的直导线所受的力。于是有效长度对应的是端点位移矢量 L ⃗ 效 \vec L_{\text{效}} L 效 ,方向沿电流从起点指向终点,而不是弯曲路径的总长度。
例如半径为 R R R 的半圆导线,电流沿半圆从左端流向右端,磁场垂直半圆平面。它的弧长是 π R \pi R π R ,但有效长度是直径 2 R 2R 2 R ,所以合安培力大小为 2 B I R 2BIR 2 B I R 。若按弧长写成 π B I R \pi BIR π B I R ,就把许多方向不同的小段安培力当成同方向相加了。
对于完全位于匀强磁场中的闭合通电线框,起点与终点重合,L ⃗ 效 = 0 \vec L_{\text{效}}=0 L 效 = 0 ,所以线框所受安培力的合力为零。先别急着说“线框不会动”:合力为零只排除了质心的平动加速,分布在线框各边上的安培力仍可能组成力偶,使线框转动。
这个结论还藏着两个边界。线框若只有一部分进入磁场,或各边所在位置的 B B B 不同,整体合力未必为零;导线若有分流,各支路电流不同,也要先分别计算再合成,不能只看一条几何端点连线。
四、通电线框为什么会转
1. 合力为零,力矩可以不为零

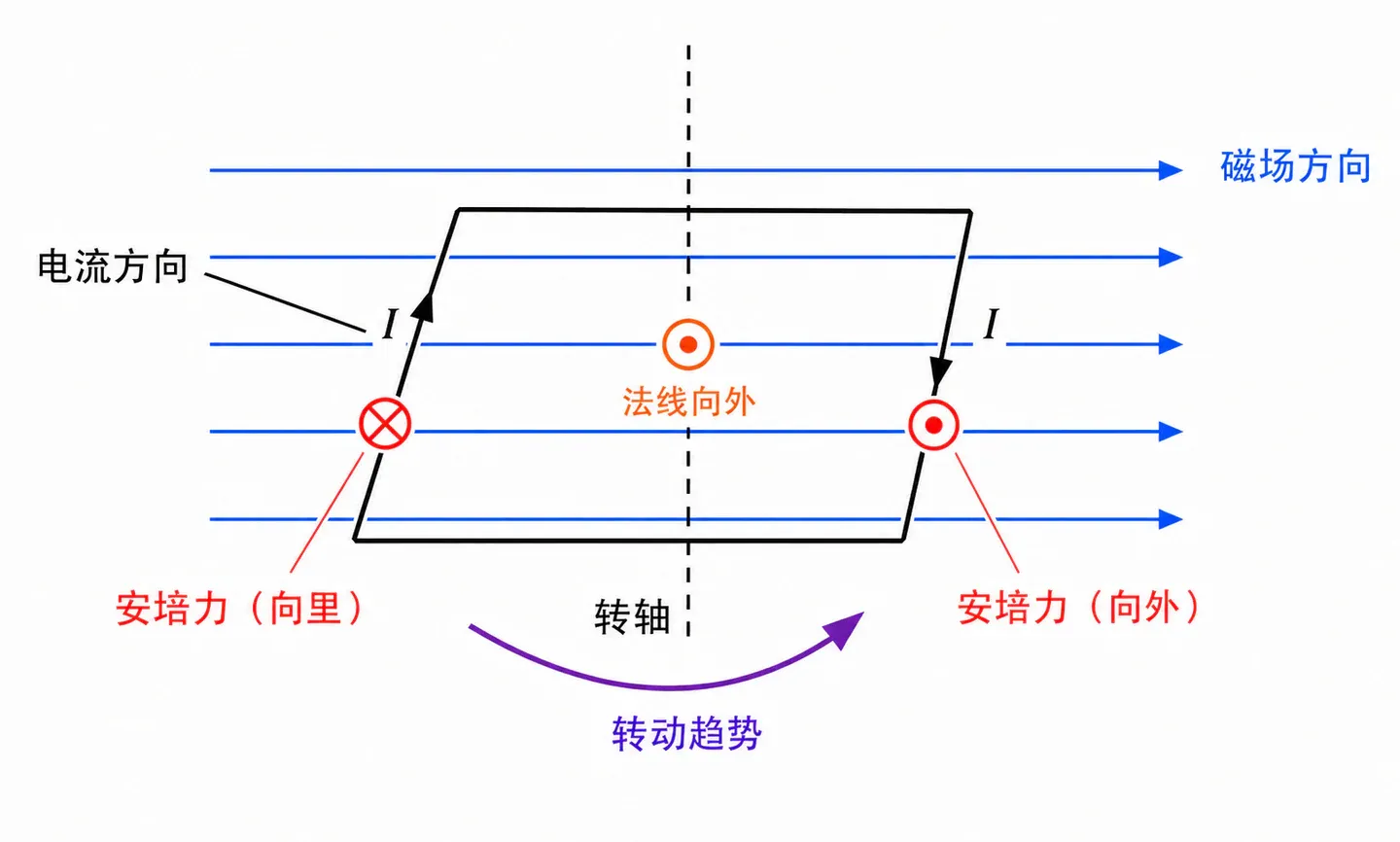

把矩形线框放入匀强磁场,令矩形线框的一对边与磁场平行,这两条边不受安培力,另两条边受到大小相等、方向相反的安培力。这两力的合力为零,但作用线不重合,构成力偶,线框便绕轴转动。这正是直流电动机和磁电式仪表中“电流能让线圈转起来”的核心图景。
对面积为 S S S 、匝数为 N N N 的平面线圈,线圈电流为 I I I 。设线圈平面法线与磁场的夹角为 α \alpha α ,在高中常见的匀强磁场模型中,安培力矩大小为
τ = N B I S sin α 。 \tau=NBIS\sin\alpha。 τ = N B I S sin α 。
若线圈平面与磁场垂直,法线与磁场平行,α = 0 \alpha=0 α = 0 ,力矩为零;若线圈平面与磁场平行,法线与磁场垂直,α = 90 ∘ \alpha=90^\circ α = 9 0 ∘ ,力矩最大。最常见的错法是把“线圈平面与磁场的夹角”直接当成 α \alpha α ,于是最大值和零值恰好颠倒。
电流反向时,两条边的安培力都反向,力矩方向随之反向;磁场反向也有同样效果。若电流和磁场同时反向,力矩方向不变。线框从力矩最大的姿态转到力矩为零,并不意味着沿途合力不为零,而是两个安培力始终以力偶方式改变线框的转动状态。
“闭合线框在匀强磁场中合力为零”与“线框可能转动”并不矛盾。前者研究平动,后者研究转动。遇到线框题要分别检查合力和合力矩,不能用其中一个代替另一个。
五、通电导体平衡:先把空间力图画到同一平面
1. 受力分析的主线
一根通电棒既可能受重力、支持力、拉力和摩擦力,又多出一个方向依赖电流与磁场的安培力。最稳的处理顺序是:先由左手定则确定安培力方向,再由几何关系找出 θ \theta θ 和有效长度计算大小,随后把所有力画到合适的侧视图或剖面图中,最后列平衡方程。
注意,这个顺序不是为了套模板,而是避免“先列代数式、后来才发现安培力方向画反”的返工。若导体静止,满足的是矢量条件
∑ F ⃗ = 0 , \sum\vec F=0, ∑ F = 0 ,
在平面问题中通常分解为 ∑ F x = 0 \sum F_x=0 ∑ F x = 0 、∑ F y = 0 \sum F_y=0 ∑ F y = 0 。摩擦力和支持力都应在受力图确定后再写,不能一看到接触面就机械地写 f = μ N f=\mu N 。
2. 悬挂导体:偏角把水平力显示出来

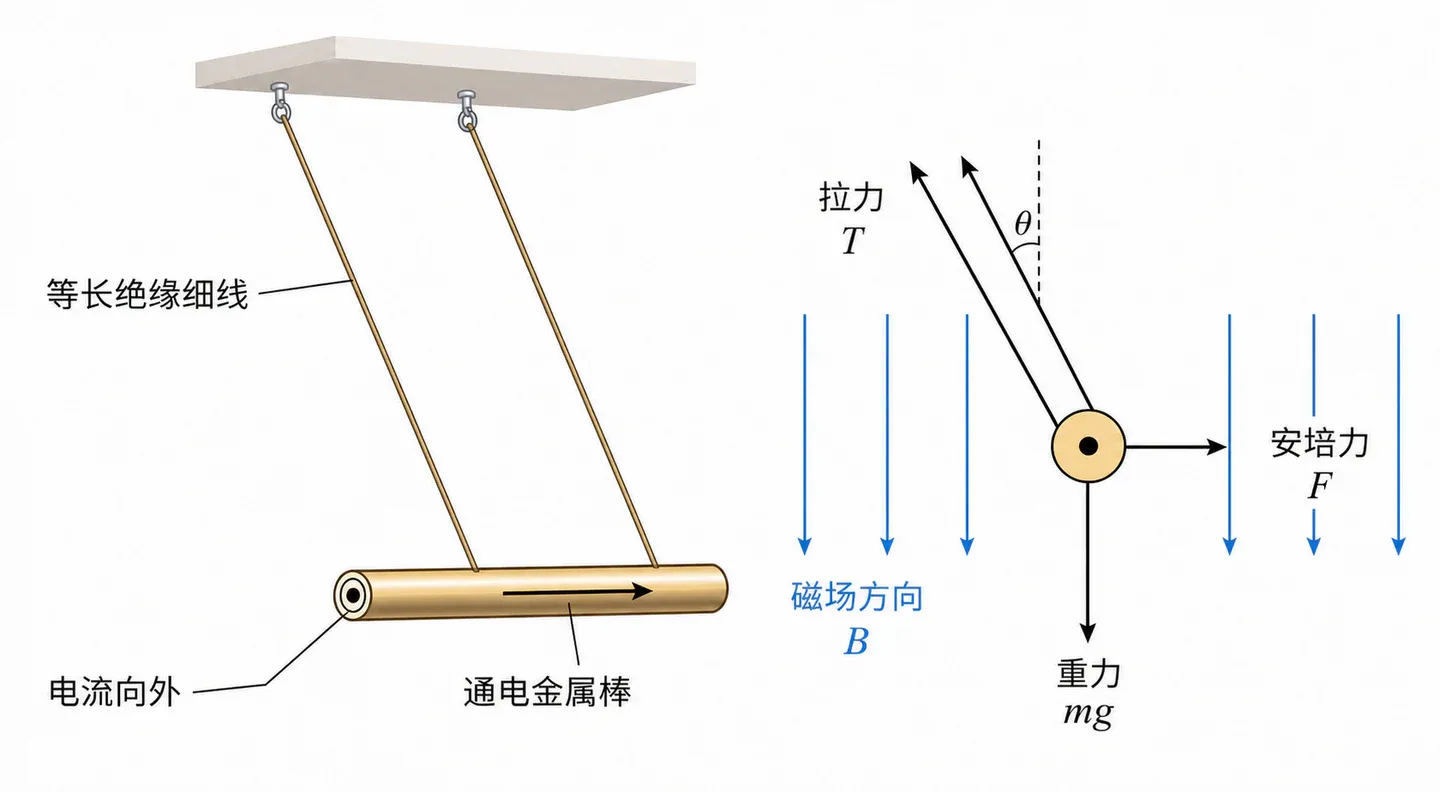

质量为 m m m 、有效长度为 L L L 的水平导体棒由两根相同绝缘细线悬挂。若磁场和电流使安培力水平,棒静止后细线与竖直方向夹角为 φ \varphi φ 。两根绳的合拉力竖直分量平衡重力,水平分量平衡安培力,因此
2 T cos φ = m g , 2 T sin φ = B I L , 2T\cos\varphi=mg,
\qquad 2T\sin\varphi=BIL, 2 T cos φ = m g , 2 T sin φ = B I L ,
从而
tan φ = B I L m g , T = m g 2 cos φ 。 \tan\varphi=\frac{BIL}{mg},
\qquad T=\frac{mg}{2\cos\varphi}。 tan φ = m g B I L , T = 2 cos φ
若安培力并非水平,不能照搬 tan φ = B I L / ( m g ) \tan\varphi=BIL/(mg) tan φ = B I L / ( m g ) 。更一般的做法是把安培力分解到水平、竖直方向;它的竖直分量会改变拉力大小,水平分量才负责偏转。题目若问“使所需磁感应强度最小的方向”,本质是在固定平衡条件下寻找安培力的最省力方向,往往可以用三力矢量三角形判断,而不是先假设磁场必须水平或竖直。
这里可以再追问一个常见的反问题:偏角、质量、电流和导线长度都已知,但磁场方向没有给全,能否直接由 B I L = m g tan φ BIL=mg\tan\varphi B I L = m g tan φ 求 B B B ?不能。这个等式默认安培力水平且电流与磁场垂直;若磁场斜放,安培力可能带有竖直分量,大小也可能只是 B I L sin θ BIL\sin\theta B I L sin θ 。完整的条件应是先由平衡几何确定安培力的大小和方向,再寻找同时垂直于电流与安培力的磁场方向,并用夹角公式求 B B B 。
当物体只受重力、绳拉力和安培力三个力而平衡时,三支力首尾相接必构成闭合三角形。若绳的方向已知,重力方向也已知,安培力方向其实已经被平衡条件限定;左手定则随后用来筛选磁场方向。这样做能处理“磁场沿哪个方向时 B B B 最小”一类题:由于 F A = B I L sin θ ⩽ B I L F_A=BIL\sin\theta\leqslant BIL F A = B I L sin θ ⩽ B I L ,在平衡所需 F A F_A F 已确定时,让电流与磁场垂直可使所需 最小。注意,最小的是磁感应强度,不一定是安培力;平衡所需的安培力通常已由其他力的矢量关系决定。
六、摩擦参与时,先判断运动趋势
1. 水平导轨上的静摩擦不是固定值

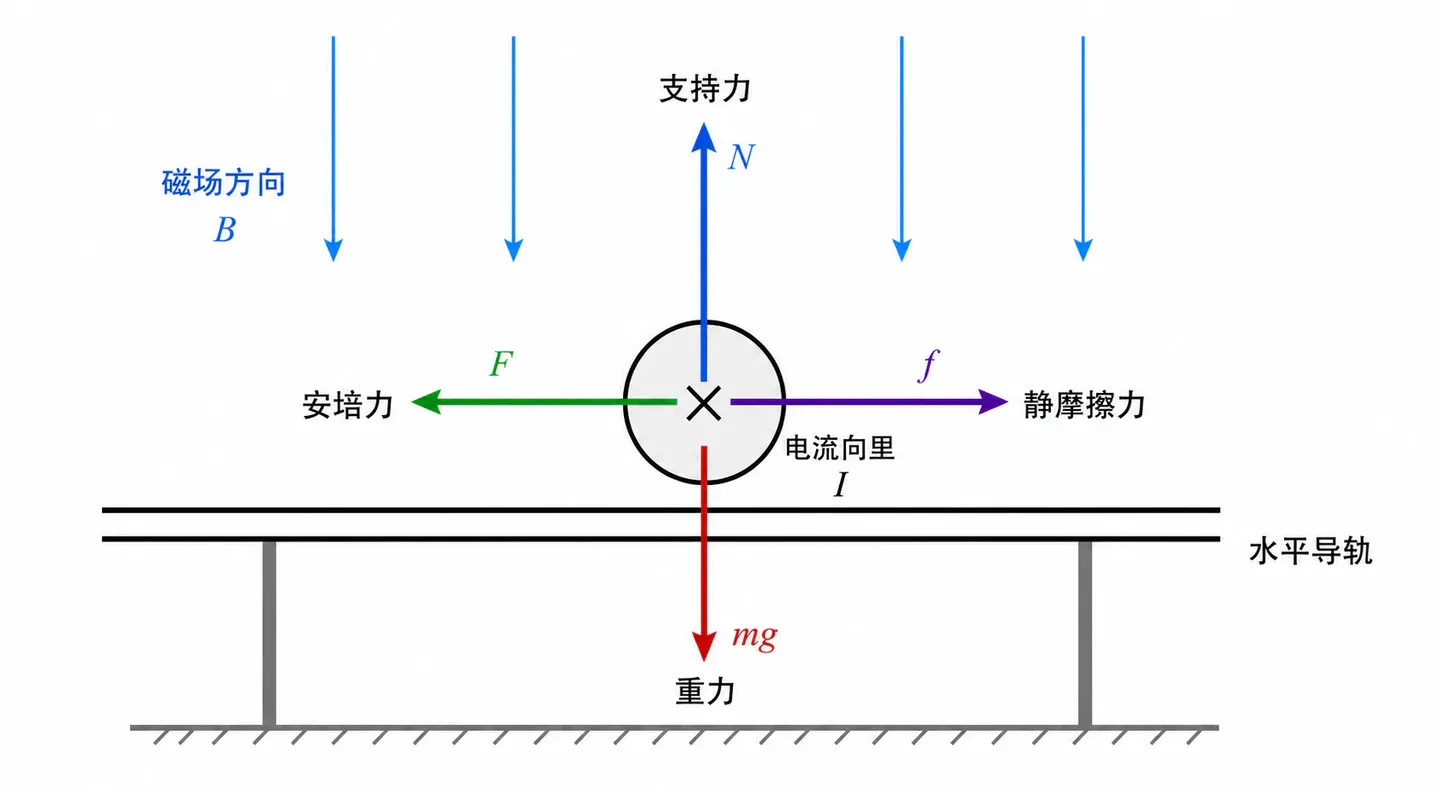

水平粗糙导轨上有一根垂直导轨的通电棒。若磁场竖直,安培力沿导轨,支持力 N = m g N=mg N = m g 。棒要保持静止,静摩擦力会自动调节为与安培力等大反向,只要
B I L ⩽ μ s m g 。 BIL\leqslant \mu_s mg。 B I L ⩽ μ s m g 。
于是临界电流为
I c = μ s m g B L 。 I_c=\frac{\mu_s mg}{BL}。 I c = B L μ s m g 。
当 I < I c I<I_c I < I c ,摩擦力是 B I L BIL B I L ,不是 μ s m g \mu_smg μ s m g ;只有到临界状态,最大静摩擦才满足 。若 ,棒开始运动,摩擦改为滑动摩擦,大小通常取 ,加速度由 求得。
再想一步:如果安培力斜向上,N N N 还等于 m g mg m g 吗?不等。安培力的竖直分量会减小支持力,进而减小最大静摩擦;若斜向下,则支持力和最大静摩擦都增大。因此“安培力的水平分量越大越容易运动”只说对了一半,还必须检查它是否改变了 N N N 。
2. 斜面导轨可能有两个临界方向

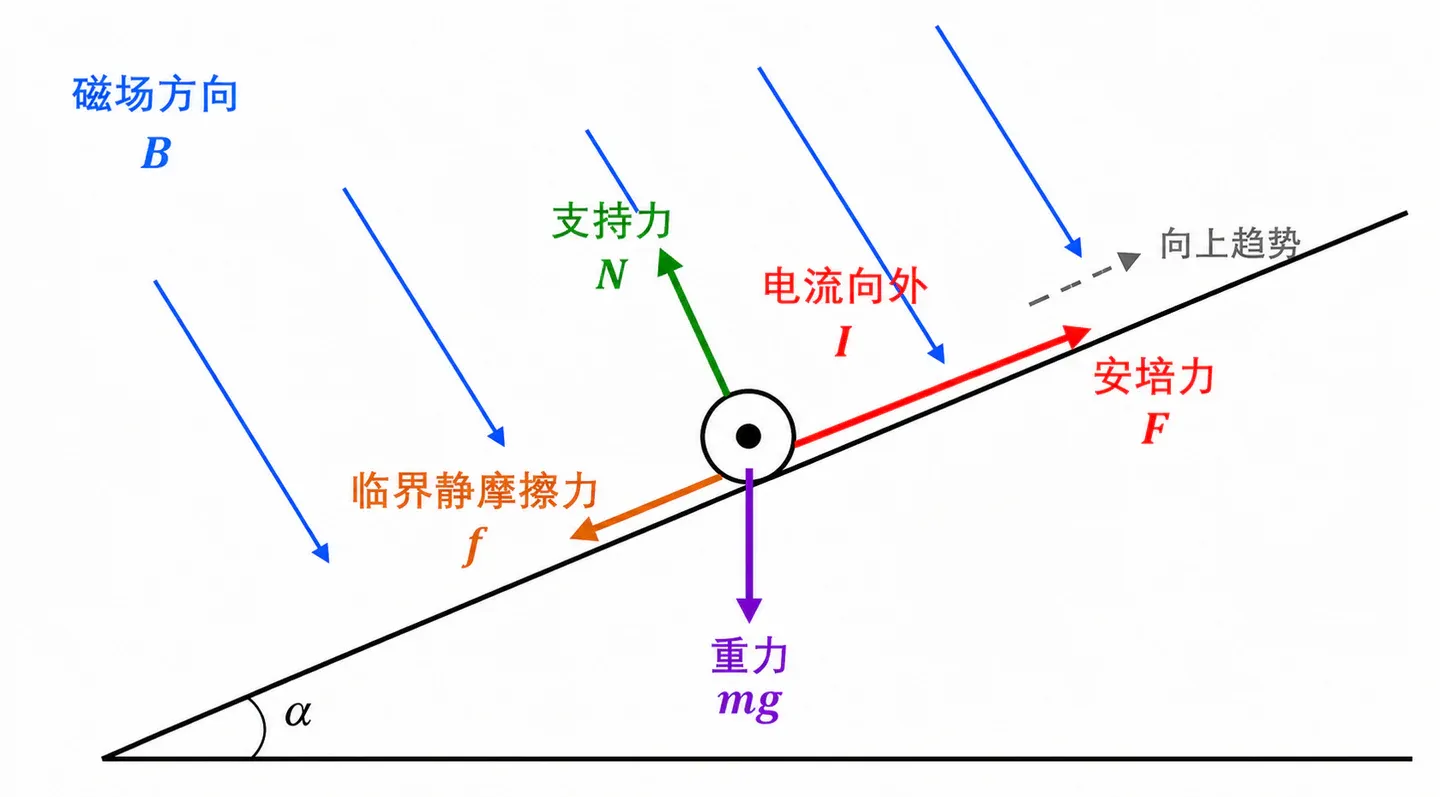

导体棒横跨在倾角为 β \beta β 的粗糙斜面导轨上,磁场垂直斜面,安培力沿斜面。若取沿斜面向上为正,并设电流方向使安培力向上,则没有摩擦时沿斜面的合力趋势由 B I L − m g sin β BIL-mg\sin\beta B I L − m g sin β 决定。
棒静止时,所需静摩擦力大小为
f 需 = ∣ m g sin β − B I L ∣ , f_{\text{需}}=\left|mg\sin\beta-BIL\right|, f 需 = ∣ m g sin β − B I L ∣ ,
而最大静摩擦为 f s max = μ s m g cos β f_{s\max}=\mu_smg\cos\beta f s m a x = μ s m g cos β 。因此静止条件是
∣ m g sin β − B I L ∣ ⩽ μ s m g cos β 。 \left|mg\sin\beta-BIL\right|
\leqslant \mu_smg\cos\beta。 ∣ m g sin β − B I L ∣ ⩽ μ s m g cos β 。
这里为什么用了绝对值?电流较小时,棒有下滑趋势,静摩擦沿斜面向上;电流足够大后,安培力可能超过重力沿斜面的分量,棒转而有上滑趋势,静摩擦方向随之向下。于是随电流增大,可能依次出现“将下滑—静止—将上滑”三个区域,平衡区间有下、上两个边界。
若把静摩擦一开始就写成沿斜面向上,会在电流较大时得到错误方程。更可靠的办法是先不画摩擦,比较其他力沿斜面的合力趋势,再让静摩擦反抗这个趋势。临界点包含等号:刚好达到最大静摩擦时,物体仍处在临界静止状态。
七、图像与参数变化:看清斜率和分段点

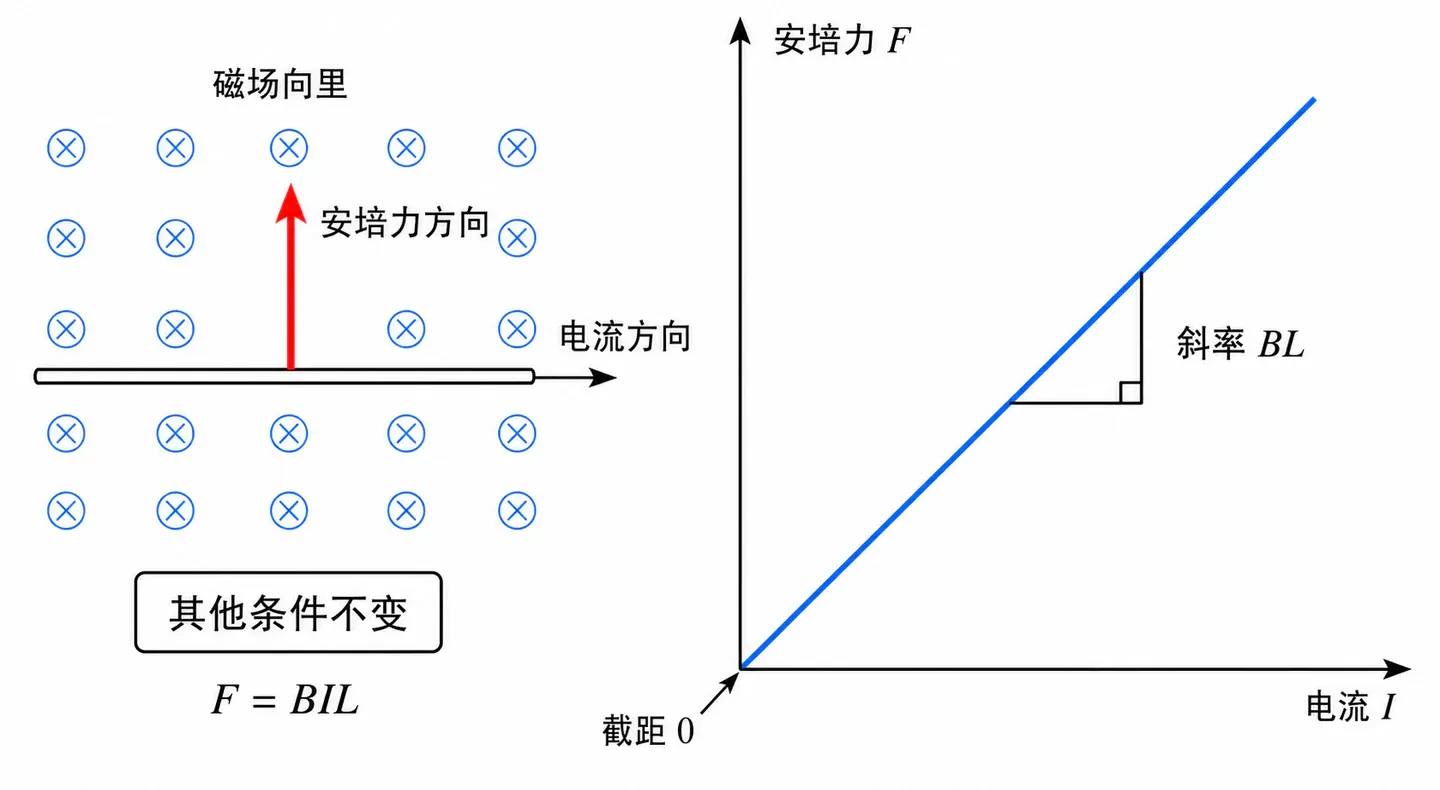

当导线、电流和磁场互相垂直,且 B B B 、L L L 不变时,
F A = B L I , F_A=BLI, F A = B L I ,
所以 F A − I F_A-I F A − I 图像是过原点的直线,斜率为 B L BL B L 。若实验图线不过原点,先检查纵轴是不是“传感器示数”或“合力”,其中可能叠加初始拉力、重力分量或零点误差,不能直接把截距解释成安培力。
有摩擦时,运动状态关于电流的图像通常要分段。静止区内,安培力增加先由静摩擦调节抵消,加速度仍为零;越过临界电流后,滑动摩擦大小近似不变,若 B B B 、L L L 不变,则
a = B L I − μ k m g m a=\frac{BLI-\mu_kmg}{m} a = m B L I − μ k m g
随 I I I 线性增加。图像的折点不是公式失效,而是物体的受力性质从静摩擦切换成了滑动摩擦。
复习这类综合题时,真正的给分点集中在几个连接处:左手定则得到正确方向,L L L 取磁场中的有效长度,静摩擦先判方向再判是否达到最大值,临界状态写出等号。只会写 F = B I L F=BIL F = B I L 而没有守住这些条件,后面的代数算得再快也会从第一行开始偏离。
本章始终把电流看成一个整体,研究磁场怎样推动通电导体。若把导线中的电流拆成一个个定向运动的电荷,磁场对每个电荷又怎样施力?宏观的安培力背后,正是下一章要研究的洛伦兹力。
章末练习:先独立作答,再展开核对
A. 由B=F/(IL)可知,B与I成反比 B. 通电导线受力为零,该处磁感应强度一定为零 C. 磁感应强度是描述磁场强弱和方向的矢量 D. 安培力方向一定与电流方向相反
2 一根直导线垂直磁场放置。下列操作能使安培力方向反向的是
3 闭合通电线框完全处在匀强磁场中时,所受安培力合力为零,所以安培力矩也一定为零。
长为 0.40 m 0.40\ \text{m} 0.40 m 的直导线通有 5.0 A 5.0\ \text{A} 5.0 A 电流,处在 0.30 T 0.30\ \text{T} 0.30 T 的匀强磁场中,电流方向与磁场方向夹角为 30 ∘ 30^\circ 3 0 ∘ 。求导线所受安培力大小。
显示答案 由 F = B I L sin θ F=BIL\sin\theta F = B I L sin θ ,得 F = 0.30 × 5.0 × 0.40 × sin 30 ∘ = 0.30 N F=0.30\times5.0\times0.40\times\sin30^\circ=0.30\ \text{N} F = 0.30 × 5.0 × 0.40 × sin 3 0 。夹角是电流与磁场的夹角,不能把安培力与磁场的 代入。
半径为 0.20 m 0.20\ \text{m} 0.20 m 的半圆形导线完全处在垂直导线平面的匀强磁场中,B = 0.50 T B=0.50\ \text{T} B = 0.50 T ,电流为 2.0 A 2.0\ \text{A} 2.0 A ,电流从半圆左端沿弧线流向右端。求导线所受合安培力大小。
显示答案 半圆导线的有效长度是两端点间的直径 2 R = 0.40 m 2R=0.40\ \text{m} 2 R = 0.40 m ,不是弧长。故 F = B I ( 2 R ) = 0.50 × 2.0 × 0.40 = 0.40 N F=BI(2R)=0.50\times2.0\times0.40=0.40\ \text{N} F = B I ( 2 R ) = 0.50 × 2.0 × 0.40 = 0.40 ,方向由端点等效电流方向和左手定则判断。
一个 20 20 20 匝矩形线圈面积为 2.0 × 10 − 2 m 2 2.0\times10^{-2}\ \text{m}^2 2.0 × 1 0 − 2 m 2 ,电流为 0.50 A 0.50\ \text{A} 0.50 A ,处在 0.40 T 0.40\ \text{T} 0.40 匀强磁场中。线圈法线与磁场夹角为 ,求安培力矩大小。
显示答案 τ = N B I S sin α = 20 × 0.40 × 0.50 × 2.0 × 10 − 2 × sin 30 ∘ = 4.0 × 10 − 2 N ⋅ m \tau=NBIS\sin\alpha=20\times0.40\times0.50\times2.0\times10^{-2}\times\sin30^\circ=4.0\times10^{-2}\ \text{N}\cdot\text{m} τ = N B I S sin α = 20 × 0.40 × 0.50 × 2.0 × 1 0 。这里的角是线圈法线与磁场的夹角。
质量为 0.10 kg 0.10\ \text{kg} 0.10 kg 、长为 0.50 m 0.50\ \text{m} 0.50 m 的水平通电棒由两根相同细线悬挂。磁场和电流互相垂直,安培力水平;B = 0.20 T B=0.20\ \text{T} B = 0.20 T ,I = 2.0 A I=2.0\ \text{A} I = 2.0 A ,取 g = 10 m/s 2 g=10\ \text{m/s}^2 。求细线与竖直方向夹角的正切值。
显示答案 F A = B I L = 0.20 × 2.0 × 0.50 = 0.20 N F_A=BIL=0.20\times2.0\times0.50=0.20\ \text{N} F A = B I L = 0.20 × 2.0 × 0.50 = 0.20 N ,平衡时 tan φ = F A / ( m g ) = 0.20 / 。两根绳的水平、竖直分量中都会同时出现因子2,约去后不是把安培力再除以2。
水平粗糙导轨上有质量 0.20 kg 0.20\ \text{kg} 0.20 kg 、有效长度 0.40 m 0.40\ \text{m} 0.40 m 的通电棒,磁场竖直,B = 0.50 T B=0.50\ \text{T} B = 0.50 T ,棒与导轨间最大静摩擦系数为 0.30 0.30 0.30 ,取 g = 10 m/s 2 g=10\ \text{m/s}^2 g = 10 。求棒保持静止时电流的最大值。
显示答案 安培力水平,故 N = m g N=mg N = m g 。临界时 B I c L = μ s m g B I_c L=\mu_smg B I c L = μ s m g ,所以 I c = 。电流小于该值时,静摩擦并不总等于最大值。
上题中电流增至 4.0 A 4.0\ \text{A} 4.0 A ,棒已滑动,动摩擦系数为 0.20 0.20 0.20 。求棒的加速度大小。
显示答案 F A = B I L = 0.50 × 4.0 × 0.40 = 0.80 N F_A=BIL=0.50\times4.0\times0.40=0.80\ \text{N} F A = B I L = 0.50 × 4.0 × 0.40 = 0.80 N ,滑动摩擦 f k = μ k m g = 0.20 × 0.20 × 10 = 0.40 N 。由 ,得 。
倾角为 30 ∘ 30^\circ 3 0 ∘ 的粗糙斜面导轨上放有通电棒,m = 0.20 kg m=0.20\ \text{kg} m = 0.20 kg ,L = 0.50 m L=0.50\ \text{m} L = 0.50 m ,B = 1.0 T B=1.0\ \text{T} B = 1.0 ,磁场垂直斜面,安培力沿斜面向上。最大静摩擦系数为 ,取 。求棒保持静止的电流范围。
显示答案 静止条件为 ∣ m g sin 30 ∘ − B I L ∣ ⩽ μ s m g cos 30 ∘ |mg\sin30^\circ-BIL|\leqslant\mu_smg\cos30^\circ ∣ m g sin 3 0 ∘ − B I L ∣ ⩽ μ s m g cos 3 0 。代入得 ,所以 。低于下限有下滑趋势,高于上限有上滑趋势。
某实验保持导线与磁场垂直、有效长度不变,作出的 F A − I F_A-I F A − I 图像为过原点直线,斜率为 0.12 N/A 0.12\ \text{N/A} 0.12 N/A 。若有效长度为 0.30 m 0.30\ \text{m} 0.30 m ,求磁感应强度。
显示答案 由 F A = B L I F_A=BLI F A = B L I 可知图像斜率 k = B L k=BL k = B L ,所以 B = k / L = 0.12 / 0.30 = 0.40 T B=k/L=0.12/0.30=0.40\ \text{T} B = k / 。若图像纵轴不是纯安培力而是传感器总示数,则还要先处理截距。
一根闭合矩形通电线框完全处于匀强磁场中。说明为什么线框所受安培力合力为零,却仍可能从某个初始姿态开始转动。
显示答案 沿闭合线框一周的有效长度矢量和为零,所以匀强磁场中各边安培力的矢量和为零。可是相对两边的安培力虽然等大反向,作用线并不重合,可以形成力偶,产生非零合力矩,于是线框质心不加速而线框发生转动。
一根通电棒静止在粗糙水平面上,安培力斜向上且具有水平向右的分量。有人直接写最大静摩擦力为 μ s m g \mu_smg μ s m g 。指出问题并给出正确的判断思路。
显示答案 斜向上的安培力有竖直分量 F A y F_{Ay} F A y ,会使支持力变为 N = m g − F A y N=mg-F_{Ay} N = m g − F A y ,但接触模型还要求 N ⩾ ;若 ,导体将脱离水平面,静摩擦模型失效。在保持接触时,最大静摩擦是 ,不是 。还应先用水平方向的运动趋势判断静摩擦方向,再比较所需静摩擦与 ;只有临界时二者才相等。
