梁的变形

一根梁即使承受的应力并不大，也可能因为挠曲过大导致门窗卡住、齿轮无法准确啮合、或者饰面出现裂缝。强度计算主要关注结构能否承受载荷，即“会不会坏”；而变形分析则关注结构在使用中的工作性能，即“还能不能正常使用”。这两者在设计要求、计算方法和控制标准上有所不同。

在工程实践中，梁的变形大小受多种因素影响，包括支承方式、载荷的分布类型、截面形状和尺寸、以及材料特性。要精确判断梁的挠度和转角，除了正确建立数学关系式，更需要充分理解约束和边界条件的作用。与其死记一些特定的挠度公式，不如学会分析结构的约束条件，从而灵活地推导和应用各种变形关系，这样能更好地适应各种复杂实际问题的需要。

---

梁变形的概念

当梁承受横向载荷时，原本平直的轴线会弯曲成一条曲线。这种弯曲变形的程度可以用两个重要的物理量来描述，即挠度和转角。理解这两个基本概念是研究梁变形问题的基础。

挠度与转角的定义

梁轴线上一点垂直于原轴线的位移称为挠度，记作 $w$。本章约定向下为正；不同资料可能取向上为正，后面的曲率方程必须随约定一起改变。

在 Euler–Bernoulli 小变形梁模型中，截面转角等于挠曲线斜率，记作 $\theta$。配合向下为正的 $w$ 与向右的 $x$，本章取顺时针转角为正。

$$\begin{aligned} w &:\quad \text{挠度} \\ \theta &:\quad \text{转角} \end{aligned}$$

梁变形后的轴线称为挠曲线。挠曲线的形状取决于梁的支承情况、载荷形式、截面尺寸和材料性质。通过挠曲线方程，我们可以得到梁上任意截面的挠度和转角。

上图展示了一根简支梁在可移动集中力作用下的挠曲线。两端支座处挠度为零；集中力位于跨中时，最大挠度也在跨中，移开后最大挠度的位置随之变化。

挠度和转角的关系

挠度和转角之间存在密切的数学关系。从几何关系可知，转角$\theta$等于挠曲线的斜率，即挠度对坐标$x$的一阶导数。这个关系可以表示为

$$\theta = \frac{dw}{dx}$$

当挠度很小时（工程中通常满足这个条件），转角的正切值近似等于转角本身，因此这个关系式是成立的。

光滑挠曲线在内部极值点满足 $\theta=0$；反过来，$\theta=0$ 只是驻点条件，还应检查斜率是否变号，并与端点挠度比较。对称梁跨中常可先由对称性判定转角为零。

梁的刚度条件

工程结构中的梁除了要满足强度要求外，还必须满足刚度要求。刚度是指构件抵抗变形的能力。梁的刚度条件就是要求梁的最大挠度不超过允许值，以保证结构的正常使用。

刚度条件可以表示为

$$w_\text{max} \leq [w]$$

其中 $w_\text{max}$ 是梁的最大挠度，$[w]$ 是给定允许值。允许挠度可能用绝对值、跨度比或设备精度表示，并与荷载组合、构件类型、饰面和使用目标相关。具体限值应来自任务书或所采用的设计标准。

表中强调的是“限值要对应功能”，没有给出可跨行业套用的固定跨度比。

诊断既有构件变形时，不能仅由裂缝外观反推“梁挠度超限”。应结合测量、荷载历史、材料收缩温度效应、支座位移和非结构构件连接调查；增设支承也会改变基础受力与结构体系，需要完整评估。

---

挠曲线微分方程

要计算梁上任意截面的挠度和转角，需要建立挠曲线的数学方程。挠曲线微分方程是研究梁变形问题的理论基础，通过求解这个方程，可以得到梁的挠度和转角随位置变化的规律。

挠曲线方程的建立

在线弹性 Euler–Bernoulli 梁模型中，曲率的绝对值与弯矩成正比、与抗弯刚度成反比。符号取决于弯矩、曲率和挠度正方向。沿用本章“正弯矩使梁下缘受拉、向下挠度为正”的约定，可写成：

$$\kappa = -\frac{M}{EI}$$

其中 $\kappa$ 是有符号曲率，$E$ 是弹性模量，$I$ 是关于弯曲轴的截面二次矩，$EI$ 称为抗弯刚度。

从数学上讲，曲线的曲率等于其二阶导数与一个修正因子的比值。当梁的变形很小时（这是工程中的常见情况），可以认为曲率近似等于挠度的二阶导数，即：

$$\kappa \approx \frac{d^2w}{dx^2}$$

将此代入物理方程，得到挠曲线的近似微分方程：

$$\frac{d^2 w}{dx^2} = -\frac{M}{EI}$$

这个方程建立了挠度函数与弯矩之间的关系。如果已知梁的弯矩方程 $M(x)$，对方程两次积分即可得到梁的转角方程和挠度方程。第一次积分得转角方程：

$$\theta = \frac{dw}{dx}$$

第二次积分得挠度方程 $w(x)$。

因此，本章符号约定下的挠曲线微分方程为

$$EI \frac{d^2w}{dx^2} = -M(x)$$

若资料把向上挠度取正，右端符号可能变为正。判断式子是否自洽，可以看正弯矩区的挠曲线凹向是否与自己的 $w$ 轴相符。

若 $EI$ 沿梁长为常量，可从积分中提出；变截面、分段材料或开裂导致 $EI(x)$ 改变时，应保留 $w''(x)=-M(x)/[E(x)I(x)]$ 并按段处理。等截面不必然等刚度，例如组合材料或损伤也会改变有效刚度。

积分常数的确定

对挠曲线微分方程进行积分后，会产生积分常数。确定这些积分常数需要利用边界条件和连续性条件。

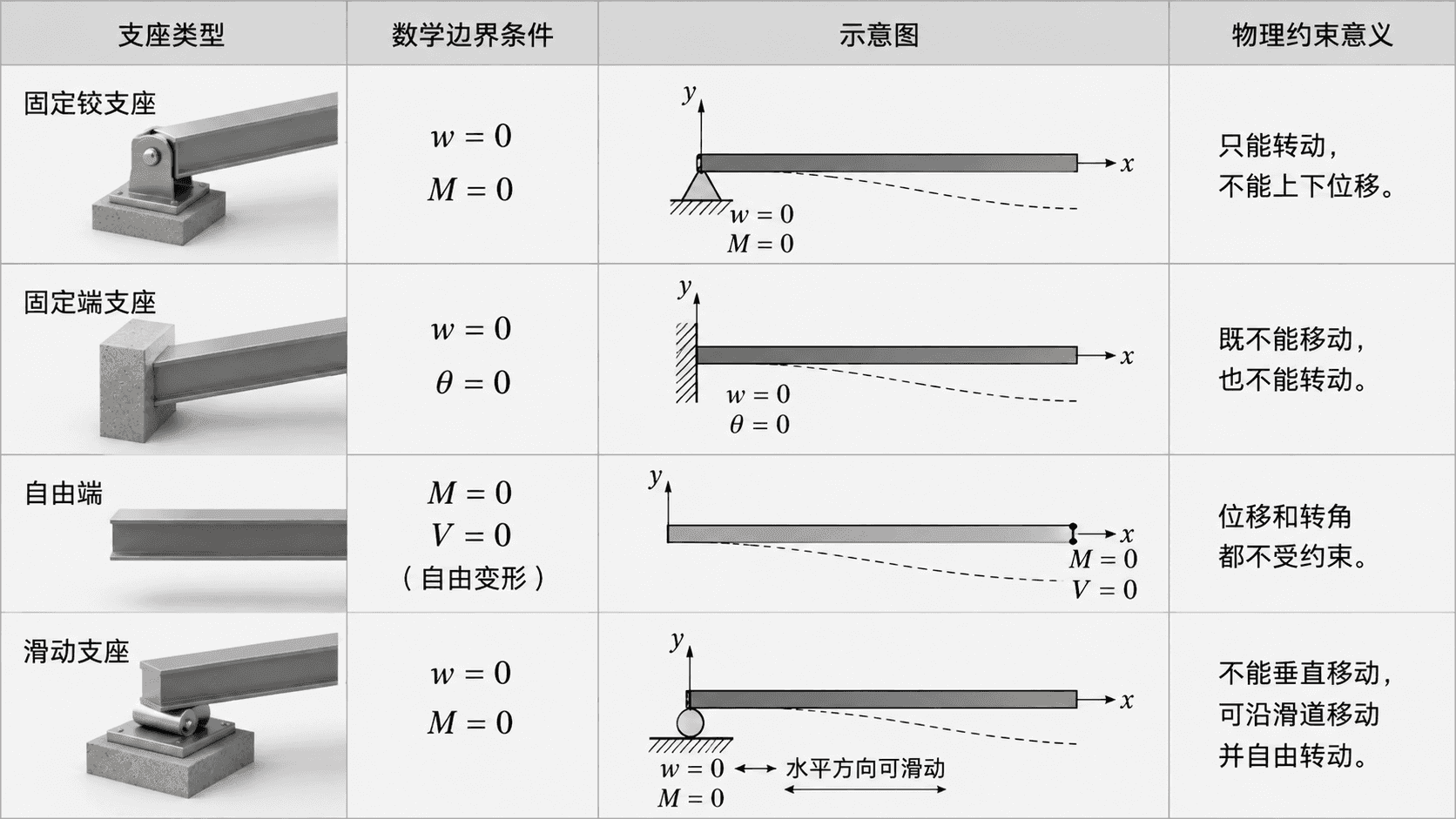

边界条件来自支承对位移与转角的约束。平面模型中的铰或滚动支座给出该点竖向挠度，固定端同时给出挠度和转角；自由端没有位移型约束，但端部剪力和弯矩要与施加在端部的力、力矩满足平衡。

连续性条件用于处理梁上弯矩方程分段的情况。在不同段的交界处，虽然弯矩方程可能不同，但挠曲线必须是光滑连续的，即该点的挠度和转角必须相等。利用这个条件可以建立不同段积分常数之间的关系。

在无内铰、无位移间隙且 $EI$ 有限的普通梁中，集中力使剪力跳跃，弯矩保持连续；集中力矩使弯矩跳跃。两种情况下挠度与转角通常仍连续，只是更高阶导数或曲率发生跳跃。内铰、刚度突变、支座沉降等情形要按真实连接另列条件。

---

用积分法求梁的变形

积分法是求解梁变形的基本方法。其基本思路是：先根据载荷求出梁的弯矩方程，然后对挠曲线微分方程进行积分，最后利用边界条件确定积分常数。下面通过具体例子来说明积分法的应用。

简支梁的变形

简支梁是工程中最常见的梁结构形式。考虑一根跨度为 L 的简支梁，在跨中承受集中载荷 P 的作用。梁的抗弯刚度为 EI。

首先需要确定支座反力。根据静力平衡条件，左右支座的反力都是 $P/2$。

然后建立弯矩方程。由于集中力作用在跨中，弯矩方程需要分两段写：

• 对于左半段 $0 \leq x \leq \frac{L}{2}$：$M(x) = \frac{P x}{2}$

将弯矩方程代入挠曲线微分方程，对左半段进行积分：

第一次积分，得到转角方程：

$$EI\,\theta(x) = -\int M(x)\,dx = -\int \frac{P x}{2}\,dx = -\frac{P x^2}{4} + C_1$$

第二次积分，得到挠度方程：

$$EI\,w(x) = \int \left(-\frac{P x^2}{4} + C_1\right) dx = -\frac{P x^3}{12} + C_1 x + C_2$$

利用边界条件确定积分常数：

• 在左支座 $x=0$ 处，挠度 $w(0) = 0$，代入得 $C_2=0$；
• 在跨中 $x = \frac{L}{2}$ 处，利用对称性有转角 ，代入得

最终得到左半跨的挠度方程为：

$$w(x) = \frac{P L^2}{16 EI}x-\frac{P}{12 EI}x^3, \quad (0 \leq x \leq \frac{L}{2})$$

最大挠度出现在跨中 $x = L/2$，代入得：

$$w_\mathrm{max} = w\left(\frac{L}{2}\right) = \frac{P L^3}{48 EI}$$

这个公式在工程设计中经常用到，最大挠度与载荷的大小成正比、与跨度的三次方成正比、与抗弯刚度成反比。

从上图可检查三个特征：挠曲线左右对称，跨中转角为零，两支座挠度为零。每半跨的挠度函数是三次式，并不是严格的抛物线。

悬臂梁的变形

悬臂梁一端固定，另一端自由，是常见的梁结构之一。

考虑一根长度为 $L$ 的悬臂梁，自由端承受集中载荷 $P$，固定端在左侧。以固定端为 $x=0$，自由端为 $x=L$。

按本章正弯矩约定，弯矩方程为 $M(x)=-P(L-x)$。由于挠曲线方程是 $EIw''=-M$，向下挠度将得到正值。

代入挠曲线微分方程并积分：

第一次积分（转角）：

$$EI\,\theta(x) = -\int M(x)\,dx = \int P(L-x)\,dx = P(Lx - \frac{x^2}{2}) + C_1$$

第二次积分（挠度）：

$$EI\,w(x) = \int \left[P(Lx - \frac{x^2}{2}) + C_1\right] dx = P\left(\frac{L x^2}{2} - \frac{x^3}{6}\right) + C_1 x + C_2$$

固定端 $x=0$ 处，挠度 $w(0)=0$、转角 $\theta(0)=0$，代入得 $C_1=0,\ C_2=0$。

因此悬臂梁挠度方程为：

$$w(x) = \frac{P}{6 EI}(3L x^2 - x^3)$$

或者写成：

$$w(x) = \frac{P}{6EI} \left(3Lx^2 - x^3\right)$$

自由端 $x=L$ 处的最大挠度：

$$w_\mathrm{max} = w(L) = \frac{P L^3}{3 EI}$$

在“相同 $P$、$L$、$EI$ 且集中力分别作用于悬臂自由端和简支梁跨中”的明确比较下，前者最大挠度是后者的 $16$ 倍。改变荷载总量、位置或支承后，不能沿用这个倍数。

例如，把某设备悬伸轴先理想化为长 $1.2\,\mathrm m$ 的等截面悬臂，端力 $5000\,\mathrm N$，直径 $100\,\mathrm{mm}$，取 $E=200\,\mathrm{GPa}$。由 $I=\pi d^4/64$ 得自由端挠度约 。若题设限值为 ，候选方案可包括增大直径、缩短悬伸、调整轴承位置或改变载荷路径，并须继续检查轴承与阶梯轴的真实边界。

上图展示了悬臂梁的挠曲线形状。可以看到，从固定端到自由端，挠度逐渐增大，在自由端达到最大值。挠曲线的曲率也从固定端到自由端逐渐变化，反映了弯矩沿梁长的分布规律。

---

用叠加法求梁的变形

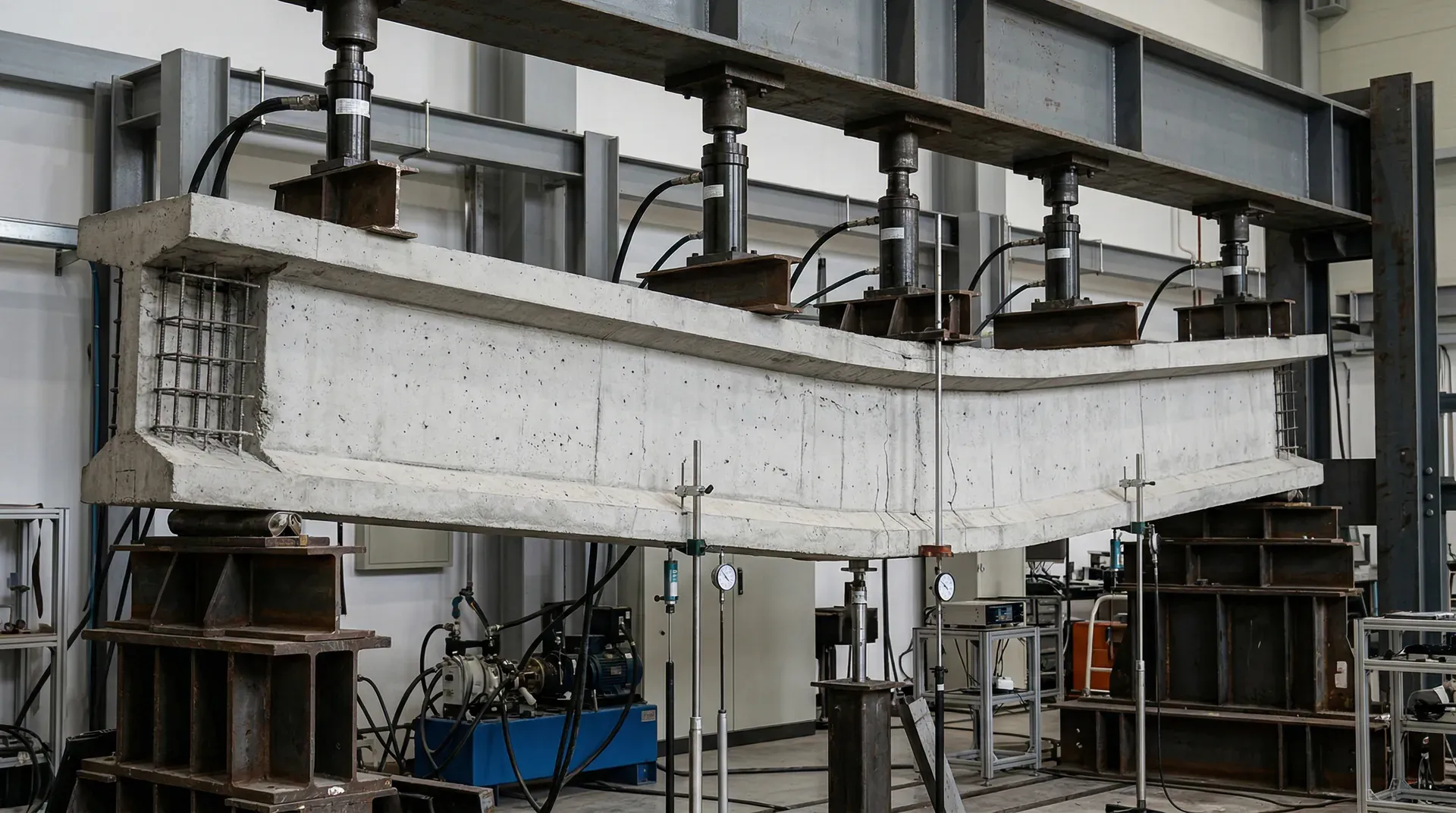

积分法虽然是求解梁变形的基本方法，但当载荷较为复杂时，积分过程会比较繁琐。叠加法是一种更为简便实用的方法，特别适合于承受多个载荷作用的梁。叠加法的理论基础是材料力学的线性关系，在小变形和弹性范围内，不同载荷产生的变形可以独立计算后叠加。

叠加法的基本原理

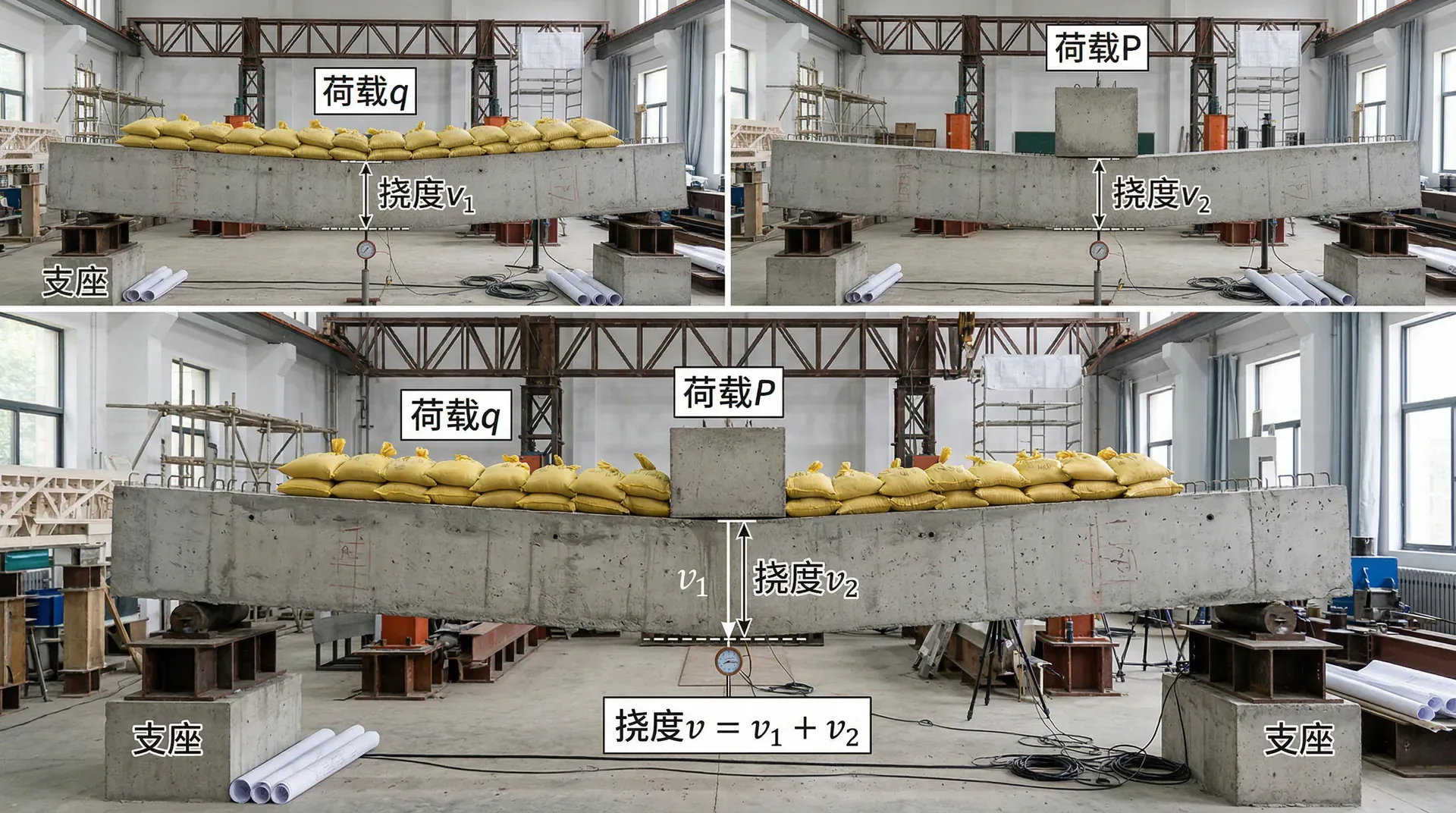

叠加法的基本思想是：将复杂的载荷分解为若干简单的基本载荷形式，分别计算每个基本载荷单独作用时在某截面产生的挠度或转角，然后将这些挠度或转角代数相加，就得到该截面在全部载荷共同作用下的总挠度或总转角。

叠加要求控制方程与边界条件对载荷保持线性，通常对应线弹性、小变形且支承状态不随加载改变。$EI$ 可以沿梁分段变化，只要各个子工况使用同一组 $EI(x)$ 与边界条件；不能把不同刚度模型的公式直接相加。

应用叠加法的关键是要熟悉常见载荷作用下梁的挠度公式。工程手册中通常提供了各种基本载荷情况下的挠度和转角计算公式，这些公式都是通过积分法预先推导出来的。使用时只需根据具体问题选择相应的公式，代入参数计算即可。

简单载荷的挠度公式

下面列出几种最常见的基本载荷情况下梁的挠度公式。这些公式是工程计算中经常用到的标准公式。

公式比较必须统一荷载总量、跨度和抗弯刚度。例如总荷载同为 $W$ 时，简支梁全跨均布荷载的跨中挠度为 $5WL^3/(384EI)$，小于同样总荷载集中于跨中的 $WL^3/(48EI)$；若把相同数值的 与 直接相比，量纲都不同，结论没有意义。

先做一个只检查弹性瞬时挠度的算例。简支梁跨度 $6\,\mathrm m$，承受均布线荷载 $15\,\mathrm{kN/m}$，并给定等效抗弯刚度 $EI=1.5\times10^7\,\mathrm{N\cdot m^2}$。统一采用牛和米，得：

$$w_\mathrm{max} = \frac{5qL^4}{384EI} = \frac{5\times15000\times6^4}{384\times1.5\times10^7} \approx 0.0169\,\mathrm m = 16.9\,\mathrm{mm}$$

这里已把 $15\,\mathrm{kN/m}$ 换成 $15000\,\mathrm{N/m}$。比较均布荷载与集中力时还必须统一总荷载；不能只因荷载“更均匀”就断言挠度一定更小。 本算例另行给定允许值为 $L/250$：

$$\delta_\mathrm{allow} = \frac{L}{250} = \frac{6000}{250} = 24\,\mathrm{mm}$$

计算值 $16.9\,\mathrm{mm}$ 小于题设 $24\,\mathrm{mm}$。这只完成了所给荷载、刚度和限值下的一项比较；真实楼面梁还可能涉及荷载组合、长期效应、剪切变形、组合截面与施工阶段。

叠加法的应用实例

现在考虑一个更复杂的例子。一根简支梁，跨度 8 米，同时承受跨中集中力 20kN 和均布载荷 5kN/m。梁的抗弯刚度为 $EI=3\times10^7\ \text{N}\cdot\text{m}^2$。要求梁跨中的最大挠度。

本题可分解为以下两个基本载荷情况，分别计算，再将其挠度相加：

1. 跨中集中力 $P=20\,\mathrm{kN}$：
   最大挠度 $$w_1 = \frac{PL^3}{48EI} = \frac{20000\times8^3}{48\times3\times10^7} = 7.11\,\mathrm{mm}$$

总最大挠度为：

$$w_\mathrm{max} = w_1 + w_2 = 7.11 + 8.89 = 16.0\,\mathrm{mm}$$

若本算例也明确给定允许值为 $L/250$：

$$\delta_\mathrm{allow} = \frac{L}{250} = \frac{8000}{250} = 32\,\mathrm{mm}$$

叠加结果 $16.0\,\mathrm{mm}$ 小于题设 $32\,\mathrm{mm}$。如果两项荷载方向相反，必须带符号相加；若两种工况的最大值位置不同，不能把各自最大挠度直接相加后称为组合最大值，应在同一坐标位置叠加完整挠度函数。

叠加法也可计算转角，例如用于相邻构件的变形协调。使用公式表时要逐项核对支承、荷载位置、$EI$ 和所求位置；表中同名的“最大值”未必发生在同一点。

---

挠度计算与边界

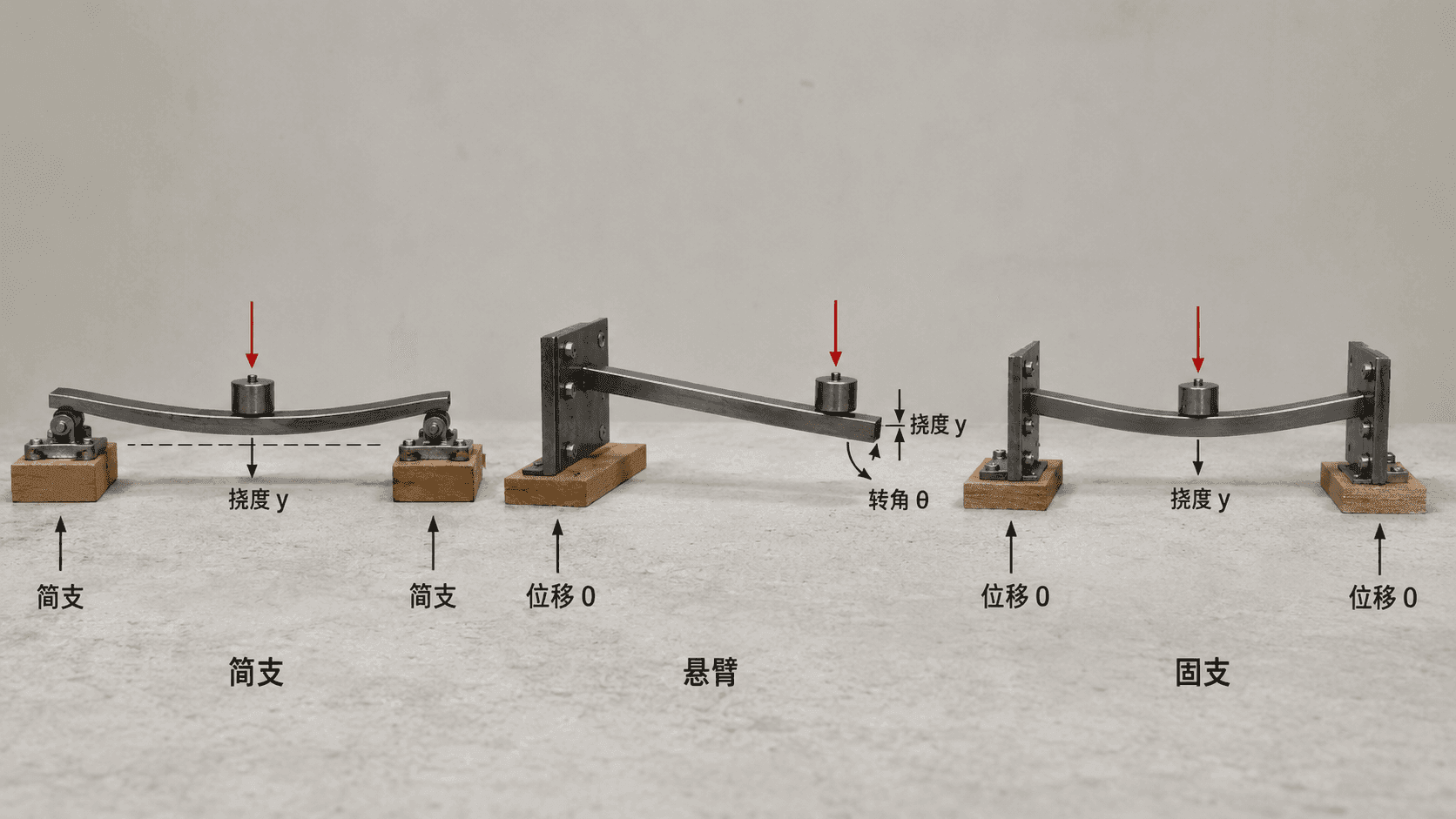

梁的变形并不仅取决于荷载的大小，实际上还受到跨度、截面惯性矩、材料弹性模量以及支承条件等多种因素的共同影响。在同样的荷载作用下，只要这些参数有变化，梁的转角和挠度趋势也会随之发生明显改变。例如，跨度加大、截面变薄或者支承变灵活，都会显著增大变形。

实际上，实际工程中挠度计算容易出错的原因，往往不在于公式或积分本身，而在于对边界条件的理解不够细致，或者忽略了连接是否允许转动、荷载的确切位置与分布、坐标原点的选取等细节。这些“细微”的边界与约束往往对结果影响很大，因此在计算前，需全面梳理上述条件，避免遗漏。

先判断趋势，再进入计算

在进行具体的挠度和转角数值推算之前，建议首先对结构变形的定性趋势进行初步判断。例如：当跨度变大、截面变薄、或材料变软时，梁的变形一般会增大。通过这一初步分析，可以帮助我们对最终结果有合理的预期，也有助于及时发现计算过程中可能出现的逻辑错误或异常数值。

只有在清楚了解各参数的影响趋势后，再进入详细的工程计算，才能做到心中有数、提高计算的准确性和可靠性。

积分法与叠加法的选择

积分法和叠加法是计算梁挠度和转角的两大基本方法，各有适用场景：

• 积分法
  适用于已知弯矩函数、边界条件明确的情况。步骤为：

  1. 从弯矩微分方程出发，逐步积分求出转角和挠度。
  2. 注意在每步积分后引入积分常数，并根据边界条件确定其值。
  3. 适合各种受力简单或边界明确的问题。

• 叠加法
  适用于将复杂载荷拆解为多个标准载荷情形。前提是结构和材料满足线性（弹性）条件，叠加原理成立。

  1. 将复杂载荷分解为若干简单已知的工况（如单点荷载、均布荷载等）。
  2. 各自按表格或公式查算挠度、转角，再按方向有符号相加。
  3. 需要注意每项载荷的作用点与边界条件的一致性。

无论采用哪种方法，计算结束后建议进行如下物理合理性检查：

• 支座处挠度是否为零（如有固支约束）。
• 对称荷载下结果是否对称，最大变形位置是否合理。
• 计算单位、量纲是否正确（应为长度或弧度）。
• 输入参数和已知条件与实际问题是否一致。

通过上述检查步骤可以发现计算中的常见错误，提高结论可靠性。
