压杆稳定

日常生活中，用手压一把立着的直尺，可以发现它很容易向侧面弯曲，而把同样的直尺平放在桌面上压，则会稳定地缩短。这说明：即使材料和截面并无变化，构件在受压力时能否稳定受力，跟其长度、截面几何和支承情况有密切关系。压杆稳定性研究的正是这种依赖于几何形状和边界约束的特殊破坏或变形现象。

压杆失稳最显著的特征，是在压杆还没有达到材料强度极限时，可能因为长度较长、支撑松弛等因素，突然发生侧向弯曲，这一过程通常被称为屈曲。影响压杆稳定的因素有很多，包括杆件的长细比、材料的弹性模量与截面二次矩、支座约束类型，以及初始弯曲、安装误差等现实缺陷。

理论上，欧拉公式能够描述理想细长直杆在纯弹性屈曲时的临界载荷，但实际工程中的柱与压杆常常同时受到初始缺陷、残余应力、连接偏心等复杂因素影响。理解和分析影响压杆稳定性的多元条件，是安全设计和合理评估受压构件性能的基本前提。

---

压杆稳定的概念

在材料力学的学习中，前面的章节主要探讨了构件的强度和刚度问题。强度保证构件不发生破坏，刚度确保变形在允许范围内。然而，对于某些特殊的构件，仅仅满足强度和刚度条件还不够，还需要考虑稳定性问题。

稳定性问题的特点

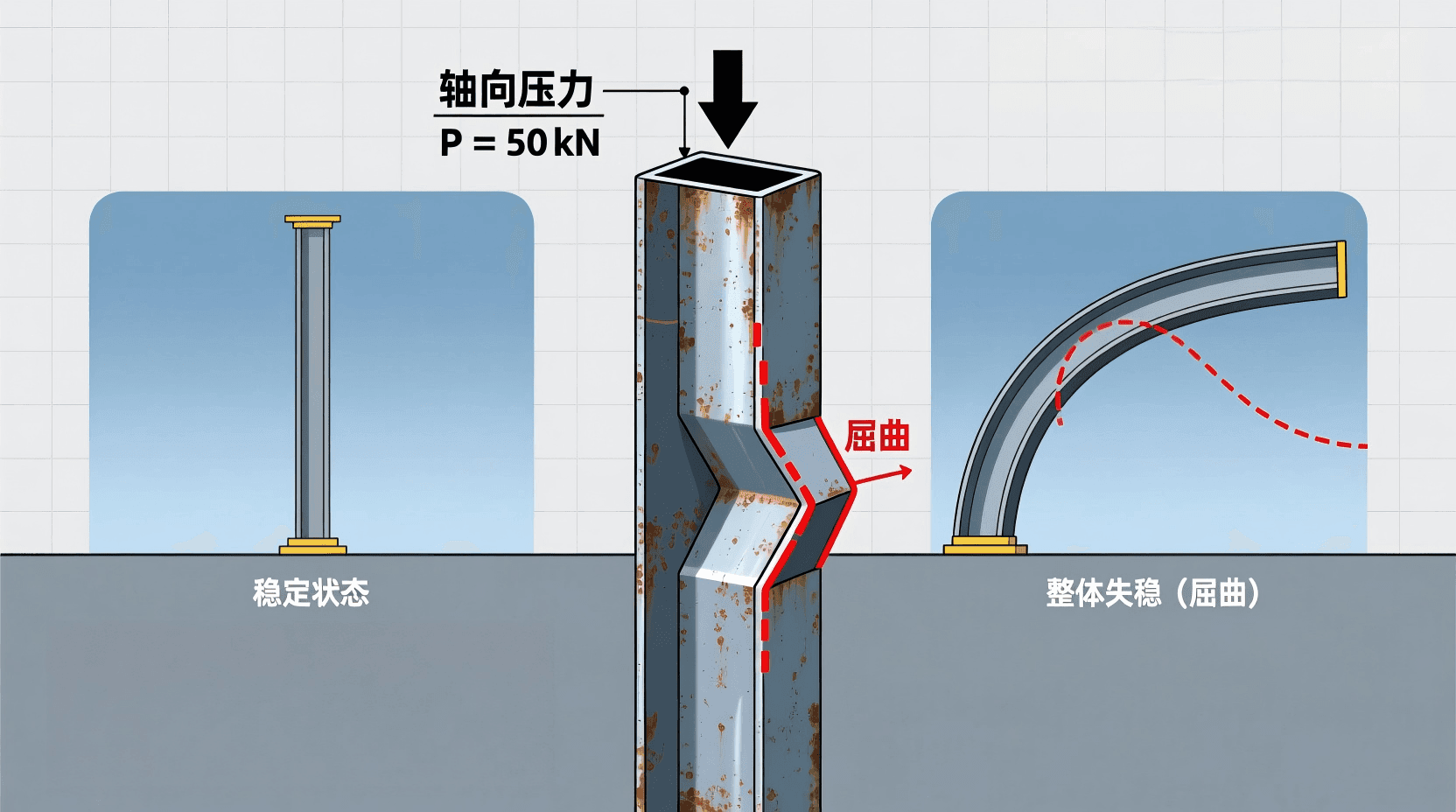

稳定性是指构件在外力作用下保持其原有平衡状态的能力。当细长杆件承受轴向压力时，可能出现一种特殊的破坏形式——突然发生显著的侧向弯曲变形，这种现象称为失稳或屈曲。

理想的完全直杆在理论临界点可发生分岔；真实直尺从一开始就有微小弯曲与加载偏心，侧向位移通常会随压力逐渐放大，不一定等到某一数值才“毫无征兆”地跳变。临界概念仍然重要，因为它揭示了轴压力会削弱侧向弯曲刚度。

临界载荷与临界应力

在理想分岔模型中，直线平衡状态出现非唯一性时的轴压力称为临界力 $P_{\mathrm{cr}}$。它不是带初始缺陷真实压杆的通用“最大承载力”；实际设计通常通过稳定曲线、抗力系数或其他规定把缺陷、非弹性和不确定性纳入。

临界应力是指压杆在临界状态下横截面上的平均压应力，用符号 σ_cr 表示，其计算公式为：

$$\sigma_{\mathrm{cr}} = \frac{P_{\mathrm{cr}}}{A}$$

其中，A 为压杆的横截面积。

稳定性问题与强度问题有着本质的区别。下方对比了这两类问题的主要特征：

分析结论

• 材料强度、弹性模量、截面与构件几何共同影响受压承载，不能把强度只归于材料、稳定只归于几何。
• 细长杆可能在名义平均应力低于屈服水平时发生弹性失稳；中等长细比构件则可能同时出现非弹性与稳定效应。
• 强度与稳定应按分析流程共同检查，不存在“稳定性永远先算”这一通用顺序。
• 欧拉理想模型中 $P_{\mathrm{cr}}\propto1/L_{\mathrm e}^2$，这个平方反比不能直接外推到所有真实压杆。

从信息中可以看出，压杆的稳定性主要与杆件的几何尺寸和刚度有关，而不完全取决于材料的强度。这就解释了为什么一根很粗的短杆可以承受很大的压力而不破坏，但一根细长杆即使材料强度很高，也可能在较小的压力下发生失稳。

---

细长压杆的欧拉公式

瑞士数学家欧拉在1744年首先从理论上分析了压杆的稳定问题，导出了计算临界载荷的公式，这就是著名的欧拉公式。欧拉公式为压杆稳定计算提供了理论基础。

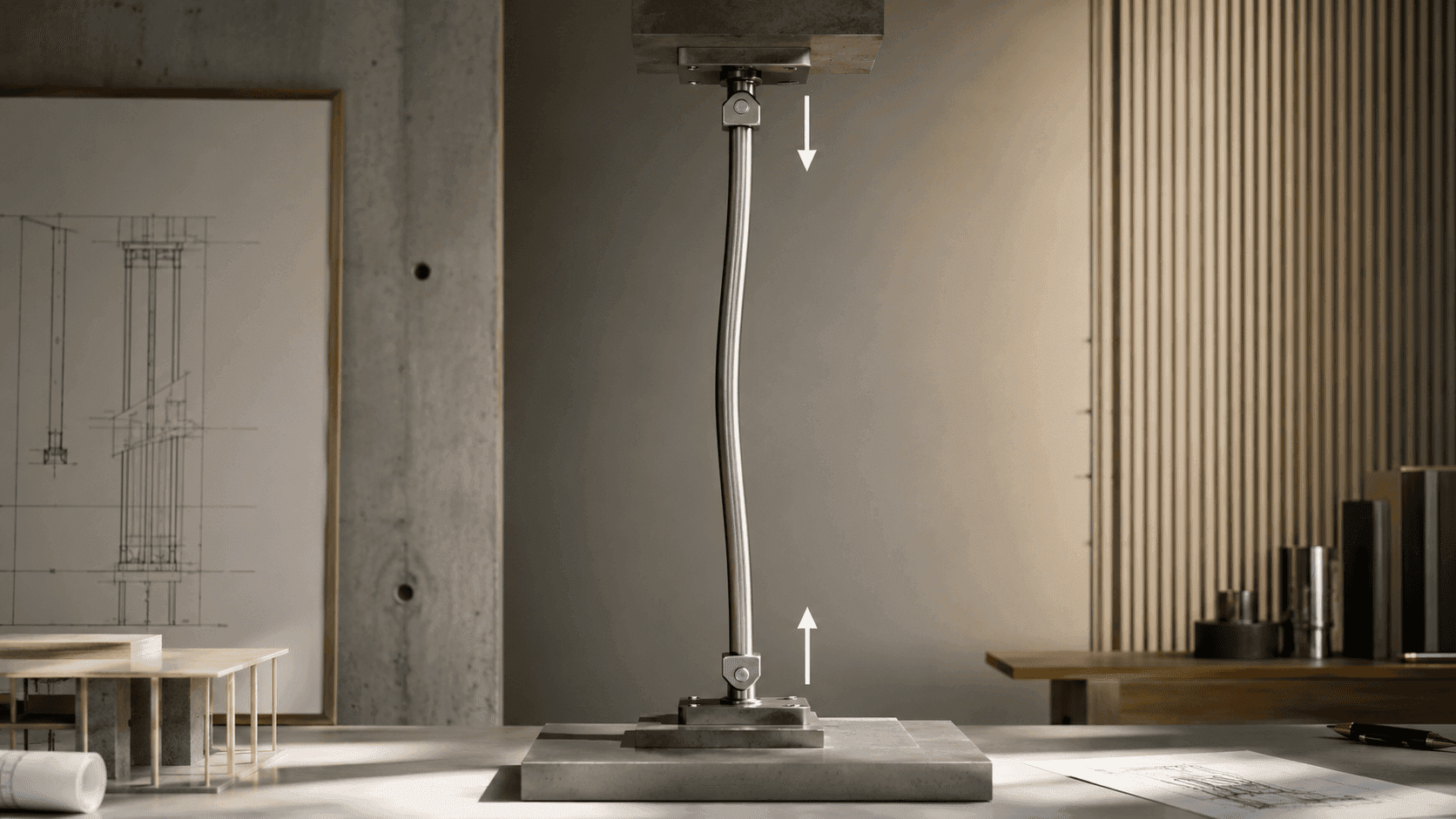

两端铰支压杆

考虑一根等截面、均质、理想直且两端理想铰支的细长杆，压力沿形心轴作用，材料保持线弹性，并忽略剪切变形、自重和局部屈曲。在这些前提下求得的第一阶弯曲模态临界力为：

通过建立微分方程并求解边界条件，可以得到两端铰支压杆的临界载荷计算公式：

$$P_{\mathrm{cr}} = \frac{\pi^2 EI}{l^2}$$

这就是两端铰支压杆的欧拉公式。公式中：

• E 为材料的弹性模量，反映材料的刚度特性
• I 为截面对弯曲轴的惯性矩，反映截面的几何特性
• l 为压杆的长度

从公式可以看出，临界载荷与材料的弹性模量和截面惯性矩成正比，与杆长的平方成反比。这说明增加杆的长度会使临界载荷急剧下降，而增大截面惯性矩则可以有效提高临界载荷。

上图展示欧拉临界力随理想杆长变化的平方反比趋势。在其他条件均不变的欧拉模型中，杆长加倍使临界力降为四分之一；这里不能把理想临界力直接称为真实构件的极限承载力。

这里图示的是欧拉临界力，不是真实构件极限承载力。它提醒我们同时关注弱轴惯性矩和有效长度；提高材料屈服强度未必显著提高弹性模量 $E$，因而对欧拉临界力帮助有限。增设侧向支点或改变截面材料分布可能更直接，但都要确认支撑本身及连接能提供所需刚度和强度。

其他约束条件下的压杆

实际工程中，压杆的支承方式多种多样，不仅限于两端铰支。不同的约束条件会影响压杆的临界载荷。为了统一不同约束条件下的计算公式，引入长度系数的概念。

通用的欧拉公式可以写成：

$$P_{\mathrm{cr}} = \frac{\pi^2 EI}{(\mu l)^2}$$

其中 $\mu$ 为计算长度系数，$L_e=\mu l$ 为计算长度。下表数值对应孤立理想杆和经典端部边界；实际框架中节点转动刚度、侧移、相邻构件和中间支撑会改变计算长度或需要直接稳定分析。

下表列出了常见支承条件下的长度系数：

在长度、$EI$ 相同且端部确实达到理想约束时，两端固定的欧拉临界力为两端铰支的 $4$ 倍，固定—自由为其 $1/4$。实际“固定”若发生转动，直接套表会高估约束效果。

某厂房设计中需要支撑屋顶结构，采用长度为 4 米的钢柱。钢材弹性模量 $E = 200\,\text{GPa}$，截面为圆形，外径 $d = 100\,\text{mm}$，壁厚 $t = 8\,\text{mm}$。对于空心圆截面，惯性矩：

$$I = \frac{\pi (d^4 - d_i^4)}{64}$$

其中 $d_i = d - 2t = 84\,\text{mm}$。

计算得

$$I=\frac{\pi(0.1^4-0.084^4)}{64}\approx2.46\times10^{-6}\,\mathrm{m^4}。$$

如果采用两端铰支（$\mu = 1.0$）：

$$P_\mathrm{cr} = \frac{\pi^2 \times 200 \times 10^9 \times 2.46 \times 10^{-6}}{4^2} \approx 304\,\text{kN}$$

如果改为一端固定一端铰支（$\mu = 0.7$）：

$$P_\mathrm{cr} = \frac{\pi^2 \times 200 \times 10^9 \times 2.46 \times 10^{-6}}{(0.7 \times 4)^2} \approx 620\,\text{kN}$$

在这个理想模型里，缩短计算长度显著提高欧拉临界力。结果仍须先检查杆是否足够细长、材料是否保持弹性，以及连接能否实现假定转动约束。

增加侧向支撑或提高节点转动约束可能降低计算长度，但支撑会把力传给其他构件，也需要自身的刚度、强度和连接保证。是否比改变截面更经济，要用完整方案比较回答。

---

欧拉公式的适用范围

欧拉公式是在弹性范围内推导出来的，因此它的应用有一定的条件限制。并非所有的压杆都可以用欧拉公式计算临界载荷。

柔度的概念

为了判断欧拉公式是否适用，需要引入柔度的概念。柔度又称长细比，用符号 λ 表示：

$$\lambda = \frac{\mu l}{i}$$

其中，i 为截面的回转半径，定义为 $i = \sqrt{I/A}$。

柔度是一个无量纲的量，它综合反映了压杆的几何特征。柔度越大，说明压杆越细长，越容易失稳；柔度越小，说明压杆越粗短，更接近于普通受压构件。

将临界应力公式与柔度结合，可以得到：

$$\sigma_{\mathrm{cr}} = \frac{\pi^2 E}{\lambda^2}$$

这个式子本身只含 $E$ 与 $\lambda$，说明理想弹性分岔由刚度而非屈服强度直接控制；材料强度仍决定欧拉公式是否保持在弹性范围内，也参与真实构件的承载判断。

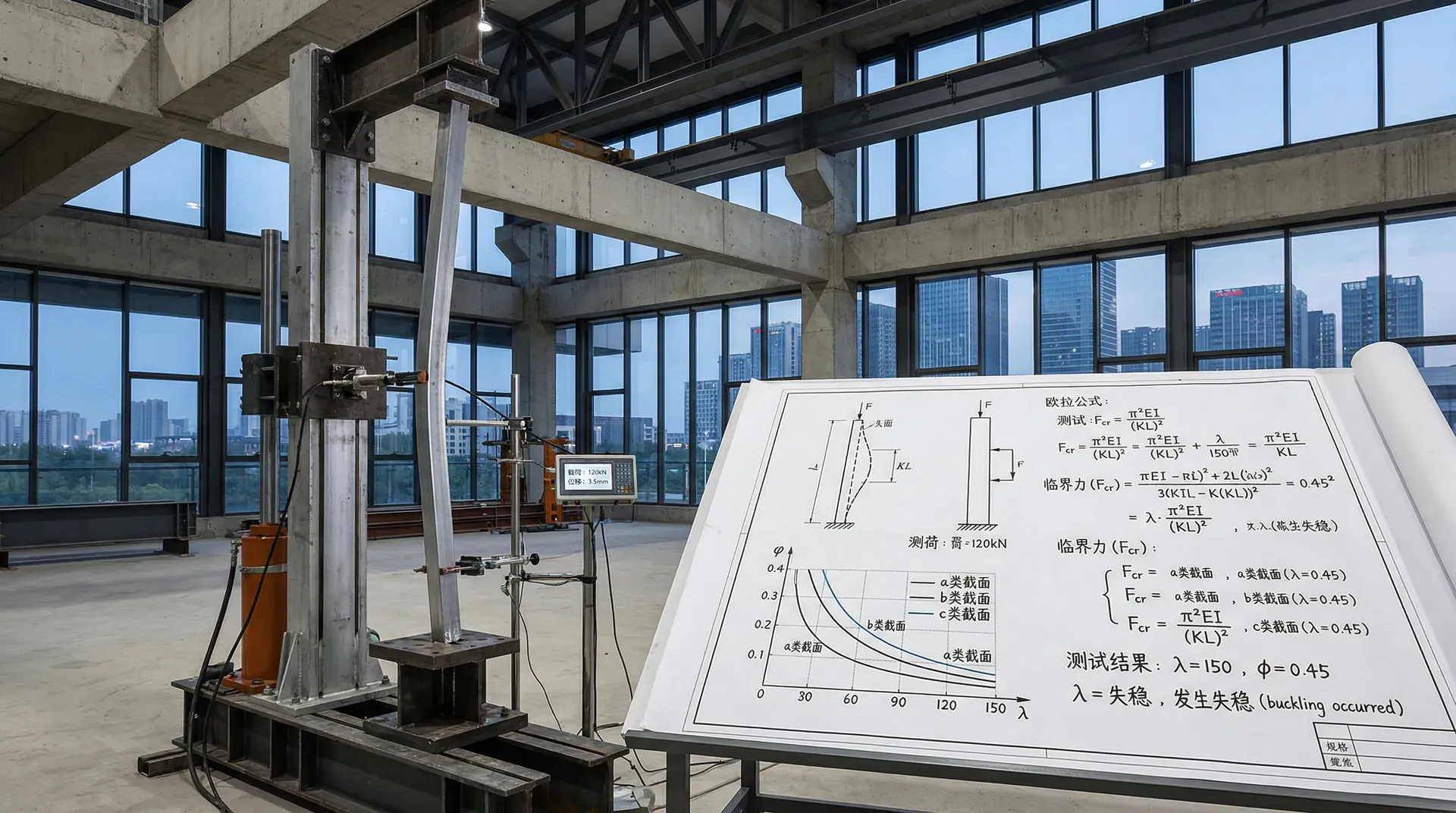

临界应力总图

实际材料的应力不能无限增大，必须受到材料强度的限制。当柔度较小时，按欧拉公式计算出的临界应力可能超过材料的比例极限，这时材料已经进入塑性状态，欧拉公式不再适用。

若把材料比例极限 $\sigma_p$ 作为线弹性边界，令欧拉临界应力等于它，可得到一个理论分界长细比：

$$\lambda_{\mathrm{p}} = \pi \sqrt{\frac{E}{\sigma_{\mathrm{p}}}}$$

分界值随材料状态和所用模型改变，不能把 $\lambda_p\approx100$ 当作所有结构钢压杆的固定界线。实际设计通常采用与构件类型、截面分类和缺陷相匹配的稳定曲线或规定，而非只凭比例极限分三段。

根据柔度的大小，可以将压杆分为三类：

上图可用来理解长细比增大时临界应力下降的总体趋势。中等长细比区域不必是一条普适直线，也不保证与欧拉曲线“平滑”连接；曲线形式取决于试验拟合、缺陷模型和采用的设计方法。

某些教材会给出直线型经验表达：

$$\sigma_{\mathrm{cr}} = a - b\lambda$$

其中 $a$、$b$ 必须由题设或指定资料给出，并与单位和长细比定义一致。它不是仅凭钢号就能长期通用的材料常数，也不能绕过相应结构设计规定。

---

压杆的稳定计算

在工程实际中，压杆的稳定计算主要包括稳定性校核、确定许可载荷和设计截面三类问题。合理的稳定性设计能够保证结构的安全可靠。

稳定条件

若课堂题明确采用“理想临界力除以稳定安全系数”的许用载荷法，可写成：

$$P \leq \frac{P_{\mathrm{cr}}}{n_{\mathrm{st}}}$$

或者用应力表示：

$$\sigma = \frac{P}{A} \leq \frac{\sigma_{\mathrm{cr}}}{n_{\mathrm{st}}} = [\sigma]$$

这里的 $[\sigma]$ 是该课堂方法构造出的稳定许用应力，不等同于材料单轴许用应力。

安全系数不能脱离载荷取值、材料抗力、缺陷模型与目标可靠度单独推荐。下面把原本的固定数值表改成取值前的核对表：

安全系数越大不代表模型就越可靠。若计算长度、屈曲轴或连接偏心判断错误，再大的统一系数也未必覆盖这种系统性错误。

稳定性校核

稳定性校核是压杆计算中最常见的问题。已知压杆的材料、截面尺寸、长度和约束条件，以及所承受的压力，需要验算压杆是否满足稳定条件。

校核步骤包括：

下面只演示题设许用载荷法的数值流程。把杆件理想化为两端铰接、仅发生最小惯性轴弯曲的等截面杆，给定 $A=6.13\,\mathrm{cm^2}$、$i_{\min}=1.23\,\mathrm{cm}$、$l=$、、 和 。不把它称为真实输电塔角钢设计，因为单角钢连接偏心和弯扭屈曲尚未考虑。

计算过程：

柔度

$$\lambda = \frac{\mu l}{i} = \frac{1.0 \times 2500}{12.3} = 203$$

本算例按题设假定该长细比已落在欧拉适用区，采用：

$$\sigma_{\mathrm{cr}} = \frac{\pi^2 \times 200000}{203^2} = 48.1\,\text{MPa}$$

许用应力：

$$[\sigma] = \frac{\sigma_{\mathrm{cr}}}{n_{\mathrm{st}}} = \frac{48.1}{2.5} = 19.2\,\text{MPa}$$

工作应力：

$$\sigma = \frac{P}{A} = \frac{25000}{613} = 40.8\,\text{MPa}$$

由于 $40.8\,\mathrm{MPa}>19.2\,\mathrm{MPa}$，该候选杆在题设许用载荷法下不通过。下一步可以比较增大弱轴回转半径、增设可靠侧向支点、改变连接与截面形式等方案，而不只是笼统“加材料”。

上图直观地显示了工作应力与许用应力的对比关系，工作应力明显超过了许用应力，说明该压杆存在失稳的危险。

在稳定计算中，还需要注意几个实际问题：

1. 对于组合截面的压杆，应按最小回转半径计算柔度，因为压杆会沿着刚度最小的方向失稳。

2. 对于格构式压杆（如由多根杆件通过缀板或缀条连接而成的组合杆），需要分别验算整体稳定性和单肢稳定性。

3. 初弯曲、加载偏心和残余应力会改变真实响应。不同设计方法可能通过柱曲线、等效缺陷、二阶分析或抗力系数考虑它们，不能默认一个安全系数已经全部覆盖。

4. 对于承受偏心压力的杆件，既要考虑稳定性问题，又要考虑组合变形产生的附加弯矩影响。

---

失稳的敏感性

压杆失稳说明，一根构件可能在材料尚未达到常规强度极限前，就因微小侧向扰动、初始弯曲、偏心、残余应力或端部约束不足而突然偏离直线状态。欧拉模型有助于理解理想细长杆的临界趋势，但真实构件的设计还要考虑材料行为、截面局部稳定、连接、初始缺陷和规范要求，不能把理想公式直接当成工程结论。

有效长度比“实际长度”更关键

端部是否允许转动、是否能侧移、构件是否被中间支撑，都会改变屈曲时的变形形状和有效长度。分析时先画出端部约束和可能的弯曲模态，再讨论长细比与临界趋势。若没有边界条件，只给出杆长和截面，就无法可靠判断稳定性。

端部约束与失稳趋势

下方交互允许切换理想化端部约束并改变长细比，观察概念性的屈曲形状和临界失稳趋势。请先比较有效长度，再解释为何同一材料、同一实际长度的杆件会因约束不同而表现不同。该工具不是工程设计计算器，也不能用于安全判断。

给一根压杆做“失稳前体检”

拿到一根受压构件，先不代入欧拉公式，完成六项体检：画两个主轴方向的可能屈曲形状；分别找计算长度；计算两个方向的回转半径与长细比；标出截面局部薄弱板件；记录荷载偏心、初弯曲和连接转动；最后判断材料是否可能在线弹性范围内达到欧拉临界状态。只有这六项能自洽，才计算 $P_{\mathrm{cr}}$。再把材料换成屈服强度更高但 $E$ 近似不变的钢，解释为什么欧拉值几乎不变。
