家庭用电

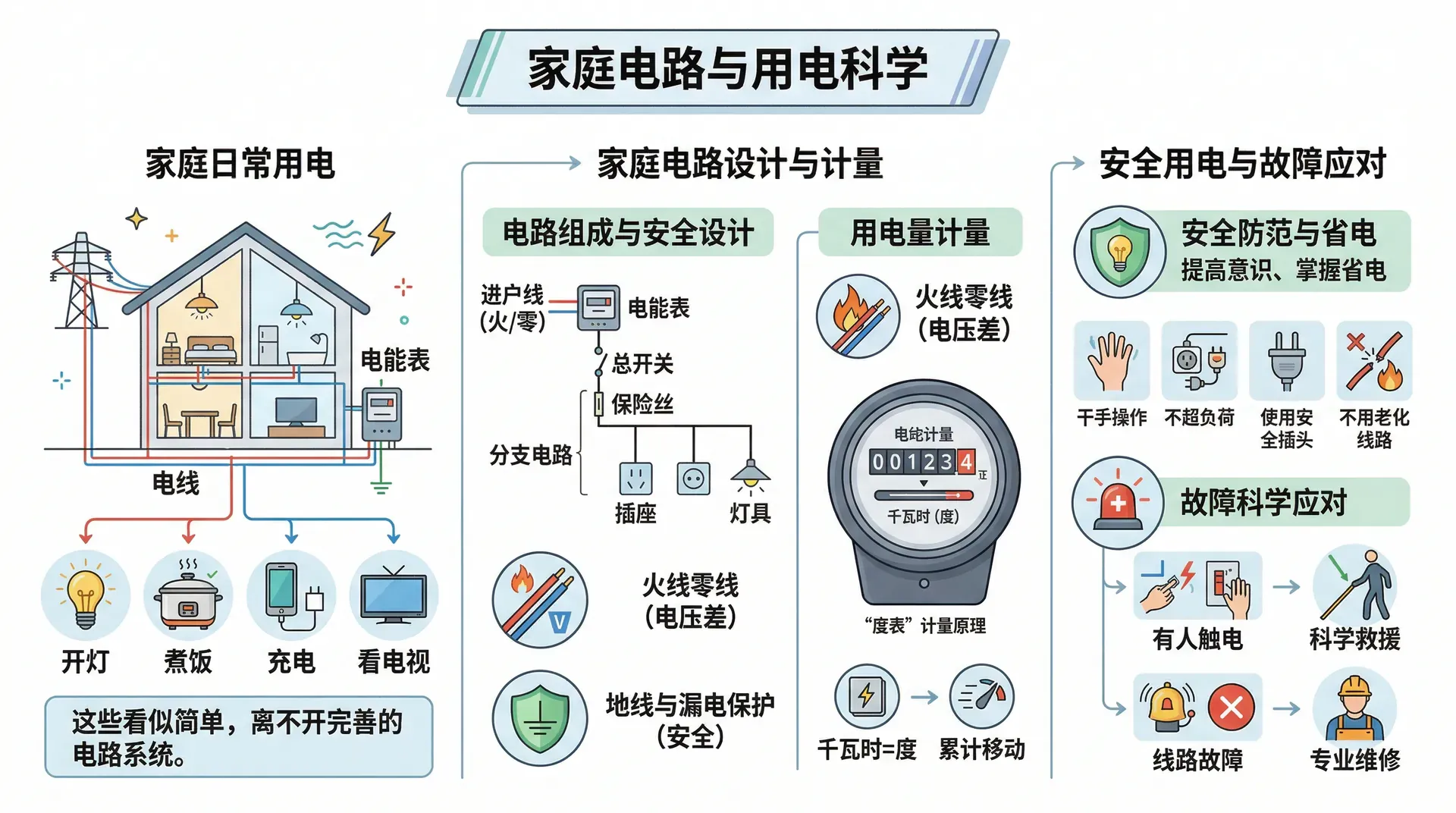

每个家庭每天都在消耗电能——开灯、煮饭、充电、看电视，这些看似简单的日常活动，其实都离不开一套安全、合理、完善的家庭电路系统。无论是晚上温暖的灯光，手机的满格电量，还是厨房中嗡嗡作响的电饭煲，这些电能都来源于精心铺设的电路网络，它默默地将外来的电能安全、稳定地送到你家中的每一个角落。

那么，家庭电路究竟是如何设计的？我们家里的插座和灯具为什么用起来如此方便却又相对安全？家用电器每个月消耗了多少电能？这些用电量是如何通过“度表”计量出来的？遇到家用电路故障甚至有人触电时，我们又应该如何科学应对，保障人身安全？这些问题，既包括物理原理，也涉及实用操作，是每个家庭成员都应当掌握的基础知识。

学习家庭用电相关的知识，不仅能帮你理解家里的电器工作原理，掌握省电窍门，还能大大提高安全防范意识，防止因操作不当引发的危险。因此，关于家庭电路的组成、用电的计量、安全措施及报警应对等内容，都是与日常生活息息相关且非常重要的物理常识。

家庭电路的组成

家庭用电使用的是交流电，频率为 50 Hz，电压为 220 V。电能从发电厂出发，经过高压输电和多级降压，最终以 220 V 的形式进入住宅。

进入家庭后，电路由以下几个环节有序连接：进户线先经过电能表，再通过总开关（空气开关），然后分成若干支路，分别连接各个房间的插座和灯具。每条支路还配有独立的断路器，以便分区控制和保护。

家庭电路中有三种导线，颜色和功能各有不同：

火线（L线，又称相线）：与发电站输出端相连，对地电压为 220 V，是带电危险的导线，外皮通常为红色或棕色。
零线（N线，又称中性线）：与大地等电位，正常状态下不带高电压，外皮通常为蓝色。
地线（PE线，又称保护接地线）：直接与大地相连，专门用于将漏电电流引入大地，保护人身安全，外皮通常为黄绿双色。

开关必须串联在火线上，不能接在零线上。若开关断开的是零线，灯虽然不亮，但灯座内仍有火线带电，更换灯泡时极易触电。

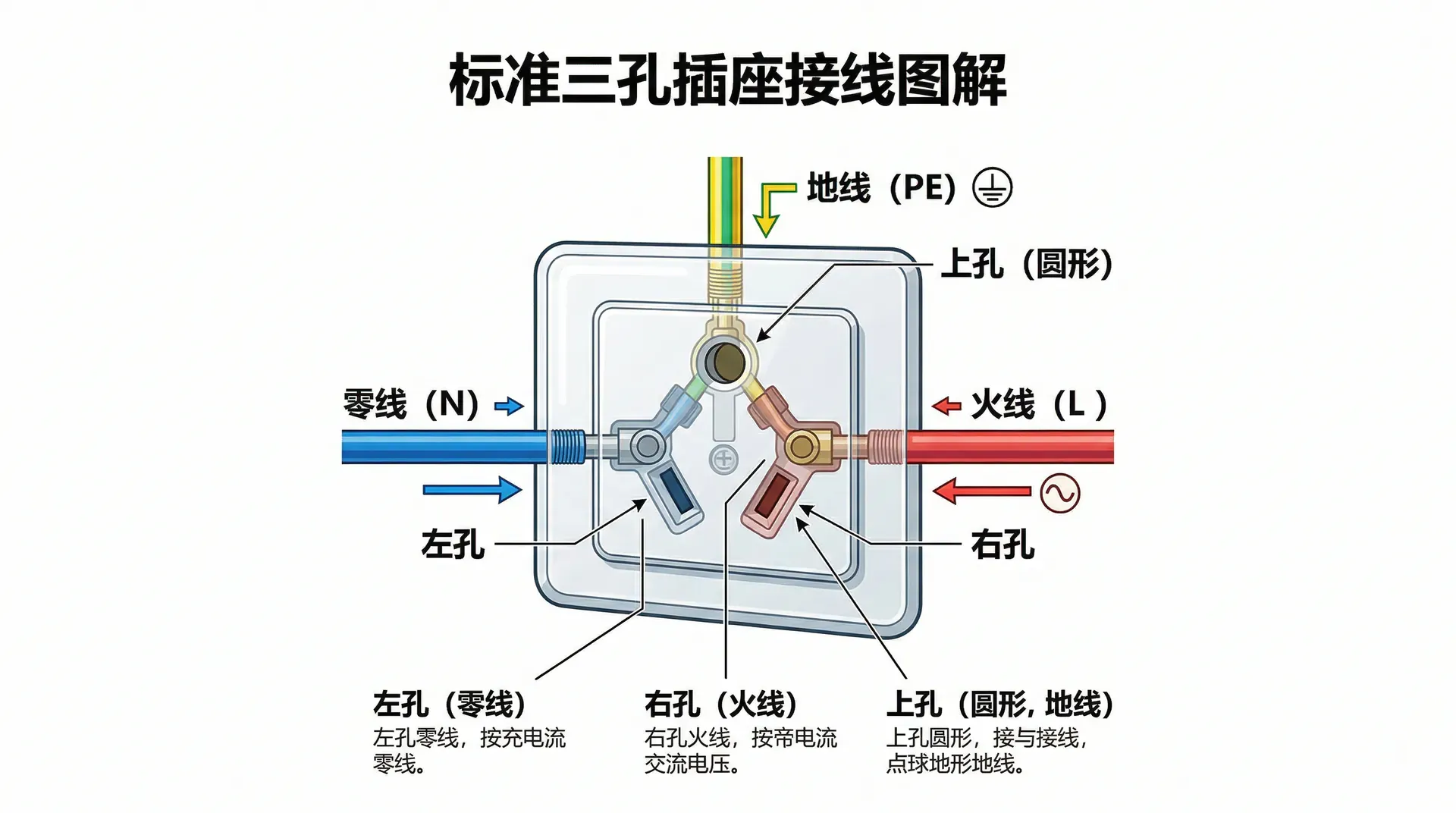

家庭插座的接线位置有固定规范，常见三孔插座的接线如下：

“左零右火上接地”是判断插座接线是否正确的口诀，掌握这一规律有助于日常检查和安全用电。

例1　用电笔检测某三孔插座，检测左孔时氖管不亮，检测右孔时氖管发光，检测上孔时氖管不亮。判断该插座接线是否正确。

分析：电笔氖管发光，说明该孔与火线相连；氖管不亮，说明该孔接的是零线或地线。左孔接零线、右孔接火线、上孔接地线，完全符合“左零右火上接地”的接线规范，该插座接线正确。

例2　家中某灯的开关断开后，用手触摸灯座的金属部分仍感到触电。分析可能的原因。

分析：开关断开后仍触电，说明灯座内仍有火线带电。最可能的原因是开关被错误地接在了零线上，而非火线上。断开零线后，火线经过灯泡到灯座依然形成带电通路，因此存在触电危险。解决办法是重新将开关接回火线。

电能表与电费计算

电能表（俗称“度表”）用来计量家庭消耗的电能，它的计量单位是千瓦时（kWh），即日常所说的“度”。

$1\ \text{度} = 1\ \text{kWh} = 1\ \text{kW} \times 1\ \text{h} = 1000\ \text{W} \times 3600\ \text{s} = 3.6 \times 10^6\ \text{J}$

电能的计算公式为：

$W = Pt$

其中 $W$ 是消耗的电能（单位：J 或 kWh）， $P$ 是电功率（单位：W 或 kW）， $t$ 是通电时间（单位：s 或 h）。

读取电能表时，需要记录前后两次的示数，相减即得到该时段内的用电量。

时间节点	电能表示数	说明
月初	4523.4 kWh	记录起始读数
月末	4698.7 kWh	记录终止读数
本月用电量	175.3 kWh（度）	两次读数之差

例3　一台 1200 W 的电热水壶，每天使用 0.5 h，计算一个月（按 30 天计算）消耗的电能，以及应缴纳的电费（电价按 0.6 元/度计算）。

解：将功率换算为千瓦：

$P = 1200\ \text{W} = 1.2\ \text{kW}$

每天用电量：

$W_{\text{日}} = Pt = 1.2\ \text{kW} \times 0.5\ \text{h} = 0.6\ \text{kWh}$

一个月总用电量：

$W = 0.6\ \text{kWh} \times 30 = 18\ \text{kWh} = 18\ \text{度}$

应缴电费：

$\text{电费} = 18\ \text{度} \times 0.6\ \text{元/度} = 10.8\ \text{元}$

电器铭牌上标注的是额定功率，即在额定电压下正常工作时的功率。计算用电量时，一般以铭牌上的额定功率为准。

家庭常见电器的额定功率和每天使用 1 h 消耗的电能参考如下：

例4　某用户月初电表读数为 3206.5 度，月末读数为 3418.3 度，当地电价为 0.55 元/度，该用户本月电费是多少？

解：本月用电量：

$W = 3418.3 - 3206.5 = 211.8\ \text{度}$

本月电费：

$\text{电费} = 211.8 \times 0.55 \approx 116.5\ \text{元}$

触电的危害与急救

触电是指人体接触带电导体，电流流经人体造成伤害的事故。触电危险程度主要取决于通过人体的电流大小，而不仅仅是电压高低。但电压越高，在相同人体电阻条件下，通过人体的电流越大，危险也越大。

人体皮肤干燥时的电阻约为 $10^4 \sim 10^5\ \Omega$ 。在家用 220 V 电压下，通过人体的电流约为：

$I = \frac{U}{R} = \frac{220\ \text{V}}{10^4\ \Omega} = 0.022\ \text{A} = 22\ \text{mA}$

22 mA 已超过安全范围，会引起肌肉痉挛。而皮肤潮湿时，皮肤电阻可降至数百欧姆，电流将成倍增大，危险性急剧上升。

国家规定的安全电压为不超过 36 V。在潮湿环境（如浴室、游泳池旁）中，安全电压应进一步降低到 12 V。家用 220 V 电压远超安全电压，直接接触极为危险。

常见的触电方式有两种：

单线触电：人体一只手触碰火线，同时脚站在地面，电流从火线经人体流向大地构成回路。这是日常生活中最常见的触电方式。
双线触电：两手同时接触火线和零线，人体直接接入 220 V 电路，电流穿过胸腔，危险程度极大。

发现有人触电时，应按以下步骤处理：

发现有人触电时，绝对不能用手直接去拉触电者，否则施救者自身也会触电。必须先切断电源，或使用干燥绝缘物将导体拨开，再进行施救。

例5　小李在浴室洗澡时，拿着正在充电的手机接听电话，充电器漏电导致触电。分析触电原因及预防措施。

分析：浴室地面潮湿，人体皮肤湿润，导致皮肤电阻大幅降低，即便是较小的漏电电流也会引发危险。电气安全规范要求浴室内的插座必须使用防溅水型插座，并安装漏电保护断路器（漏电开关）。此外，在浴室内不应携带充电中的电子设备，更不能在通电状态下操作任何电器。

常用家用电器的功率

每件家用电器都有额定功率，标注在铭牌或说明书上。额定功率是电器在额定电压下正常工作时消耗电能的速率，是计算用电量和电费的重要依据。

电功率的计算公式为：

$P = \frac{W}{t}$

在家用电路（电压 $U = 220\ \text{V}$ ）中，结合欧姆定律还可以推导出：

$P = UI = I^2 R = \frac{U^2}{R}$

其中计算家用电器最常用的形式是 $P = UI$ ，由此可以求出电器正常工作时的电流：

$I = \frac{P}{U}$

例6　某电热毯铭牌标注：220 V，60 W。求：（1）电热毯正常工作时的电流；（2）每晚使用 8 h 消耗的电能。

解：

（1）正常工作电流：

$I = \frac{P}{U} = \frac{60\ \text{W}}{220\ \text{V}} \approx 0.27\ \text{A}$

（2）使用 8 h 消耗的电能：

$W = Pt = 0.06\ \text{kW} \times 8\ \text{h} = 0.48\ \text{kWh} = 0.48\ \text{度}$

家庭各用电器并联在 220 V 电源上，各自独立工作，互不干扰。同时开启的电器越多，总电流越大。当总电流超过总开关（空气开关）的额定电流时，空气开关会自动跳闸，切断电路以保护线路安全。

例7　家中总开关额定电流为 10 A，电源电压为 220 V。某晚同时使用：1500 W 的电热水壶、1200 W 的空调和 50 W 的灯具。求总电流，并判断是否会跳闸。

解：总功率：

$P_{\text{总}} = 1500\ \text{W} + 1200\ \text{W} + 50\ \text{W} = 2750\ \text{W}$

总电流：

$I = \frac{P_{\text{总}}}{U} = \frac{2750\ \text{W}}{220\ \text{V}} = 12.5\ \text{A}$

由于 $12.5\ \text{A} > 10\ \text{A}$ ，超过总开关额定电流，空气开关会自动跳闸。应避免同时使用热水壶和空调等大功率电器。

安全用电的基本规范：

练习题

选择题

第1题（考查家庭电路接线规范）

家庭电路中，对单刀开关安装位置的正确说法是：

A. 接在零线上，断电时更安全　　B. 接在火线上，断开后灯座不带电　　C. 接在火线还是零线上均可　　D. 与灯泡并联

第2题（考查安全电压与触电危险）

以下关于安全用电的说法，正确的是：

A. 只要电压不超过 220 V，对人体就是安全的　　B. 国家规定的安全电压上限为 36 V，潮湿环境中应降至 12 V　　C. 皮肤干燥时比潮湿时更容易触电　　D. 触电危险程度只与电压有关，与电流无关

第3题（考查用电量与电费计算）

某用户月初电表读数为 2340.0 度，月末读数为 2512.5 度，电价为 0.6 元/度，则该用户本月电费为：

A. 96.5 元　　B. 103.5 元　　C. 112.5 元　　D. 86.0 元

第4题（考查触电急救的正确做法）

发现有人因触碰裸露导线而触电，以下做法正确的是：

A. 立即用双手将触电者拉离导线　　B. 用水泼在触电者身上帮助降温　　C. 先切断电源，再对触电者施救　　D. 大声呼叫并原地等待他人来救

计算题

第5题（考查家用电器的功率与用电量计算）

家中一台空调铭牌标注：220 V，1500 W。夏季每天开空调 6 h，连续使用 30 天。求：（1）空调正常工作时的电流；（2）30 天共消耗多少电能（单位：kWh）；（3）若电价为 0.6 元/度，共需缴纳多少电费？

解：

（1）正常工作电流：

$I = \frac{P}{U} = \frac{1500\ \text{W}}{220\ \text{V}} \approx 6.8\ \text{A}$

（2）每天消耗电能：

$W_{\text{日}} = Pt = 1.5\ \text{kW} \times 6\ \text{h} = 9\ \text{kWh}$

30 天总用电量：

$W = 9\ \text{kWh} \times 30 = 270\ \text{kWh} = 270\ \text{度}$

（3）应缴电费：

$\text{电费} = 270\ \text{度} \times 0.6\ \text{元/度} = 162\ \text{元}$

第6题（考查总电流与安全用电判断）

家中总开关额定电流为 15 A，电源电压为 220 V。某晚同时开启：2000 W 的电热水器、800 W 的微波炉、200 W 的电视机和若干灯具（合计 100 W）。求：（1）所有电器的总功率；（2）此时干路中的总电流；（3）这种用电情况是否安全？若继续开启一台 1200 W 的空调，情况将如何？

解：

（1）总功率：

$P_{\text{总}} = 2000\ \text{W} + 800\ \text{W} + 200\ \text{W} + 100\ \text{W} = 3100\ \text{W}$

（2）干路总电流：

$I = \frac{P_{\text{总}}}{U} = \frac{3100\ \text{W}}{220\ \text{V}} \approx 14.1\ \text{A}$

（3） $14.1\ \text{A} < 15\ \text{A}$ ，未超过额定电流，当前用电情况安全。

若继续开启 1200 W 的空调，总功率变为：

$P' = 3100\ \text{W} + 1200\ \text{W} = 4300\ \text{W}$

总电流：

$I' = \frac{4300\ \text{W}}{220\ \text{V}} \approx 19.5\ \text{A}$

$19.5\ \text{A} > 15\ \text{A}$ ，超过总开关额定电流，空气开关将自动跳闸。应先关闭电热水器等大功率电器，再开启空调，避免同时使用多台大功率设备。
