综合建模：让方程回到桥拱、反射面与定位现场

前面学圆锥曲线时，题目通常很客气：它会告诉你“这是一条椭圆”，再让你求焦点或离心率。真实问题没这么直接。工程师看到的是桥拱的跨度和高度，天线安装人员拿到的是口径与深度，定位系统记录的是两个时刻的差。曲线名字藏在这些话后面，得由我们自己找出来。

所以综合建模的第一步不是翻公式表，而是先问一句：当位置在变化时，什么几何量一直没变？

桥拱的对称轴和三个测量点固定下来，可以先试一个抛物线截面；椭圆上的点到两个焦点的距离和不变；双站时间差乘上传播速度，会变成到两个站点的距离差。把这个不变量找准，后面的坐标、方程和参数才有落脚点。

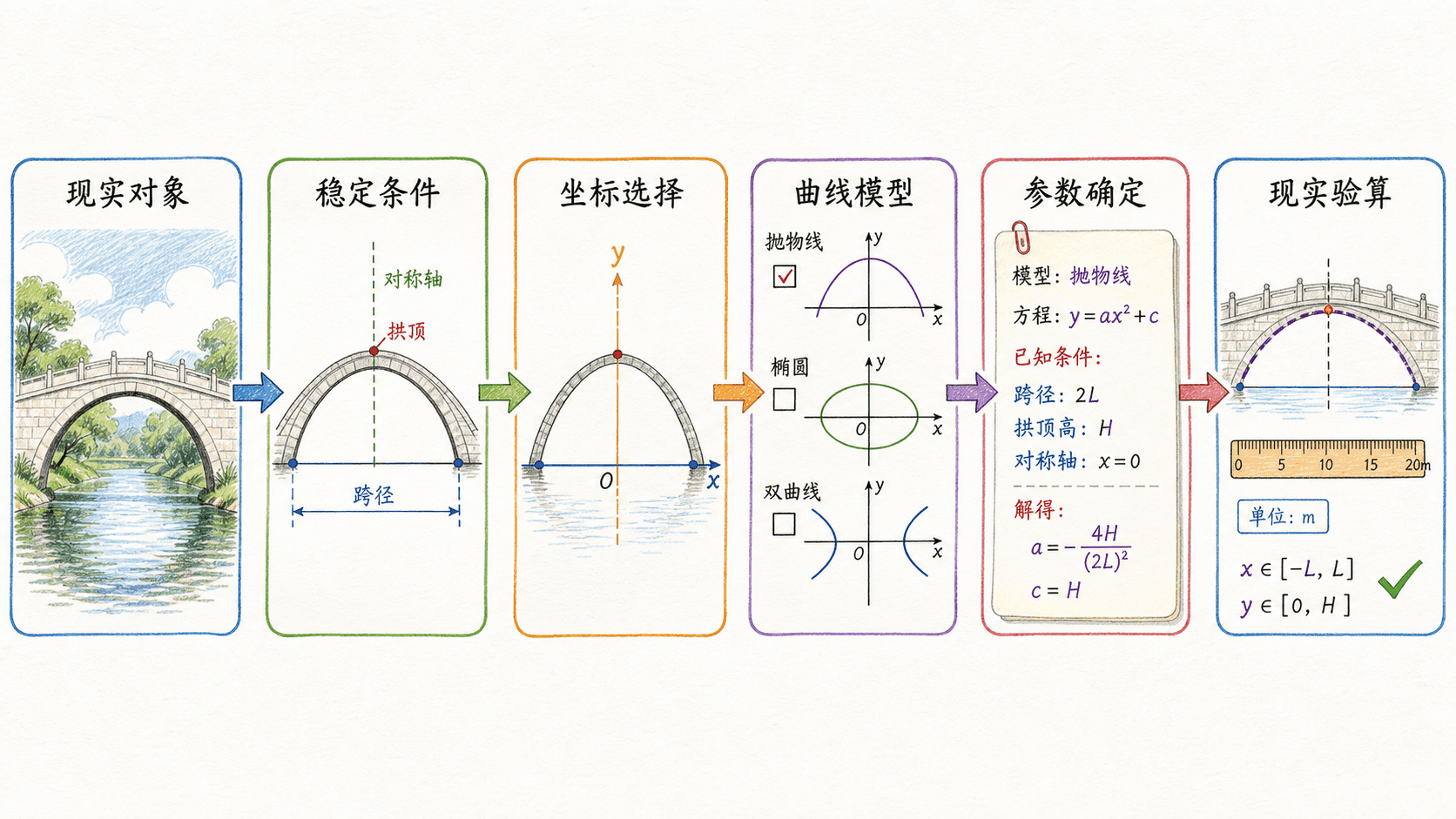

从现实对象提取稳定条件、选择坐标与曲线并回到现实验算的建模链

一份完整模型要走完两个方向：先把现场翻译成方程，再把方程的答案翻译回现场。

模型不是现实对象的复印件。桥拱可以近似成抛物线，不等于所有拱桥都严格是抛物线；天线的数学截面也没有包含材料厚度、支架遮挡和制造误差。我们先说明假设，再判断这个近似是否足够回答眼前的问题。

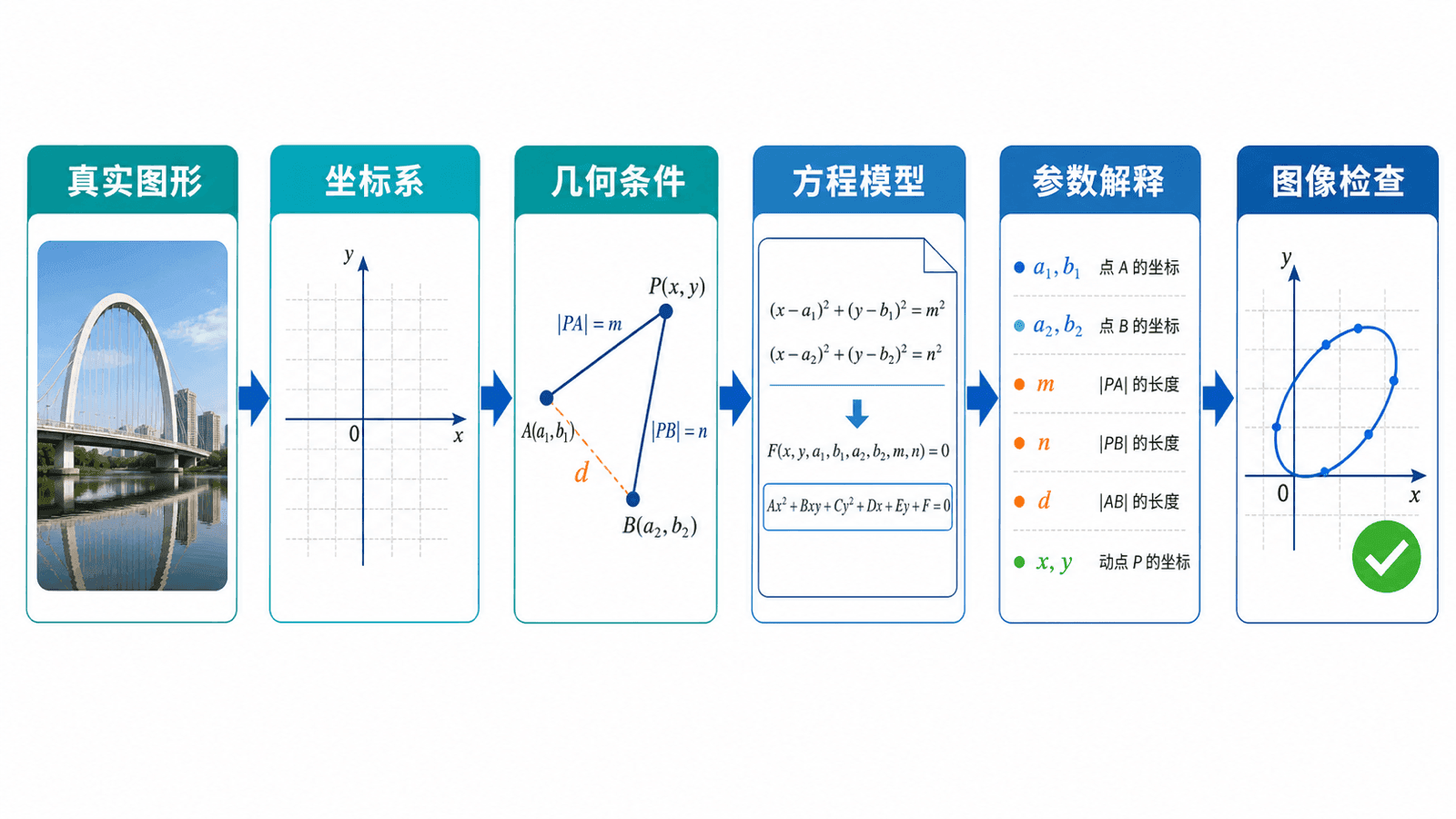

一条能反复使用的建模链

解析几何里，“轨迹”就是一个动点在某个稳定条件约束下走出来的全部位置。建模时，我们把现实对象里正在变化的位置记成 $P(x,y)$ ，把不动的点、直线和长度记成常量。接着用距离公式、对称性或反射规律，把一句现实描述改写成坐标关系。

下面六个动作看起来朴素，却能拦住大多数建模错误。

先说清对象和问题。 画一张不必精确的草图，标出动点、固定点、对称轴、测量值和单位。桥拱题中的动点在拱边上；定位题中的动点是未知信号源。两者虽然都画在平面上，现实含义完全不同。

从情境里提取稳定条件。 看题目给的是固定高度、到定点与定线等距、到两点的距离和、距离差，还是反射前后的方向关系。这个条件决定了模型候选，而不是曲线“看着像什么”。

把坐标放在省力的位置。 有中心就把中心放在原点，有对称轴就让它贴着坐标轴，有一对对称焦点就把它们放成 $(\pm c,0)$ 。好坐标不会改变几何，却能让平移项和交叉项少很多。

选择曲线并说明理由。 选抛物线，要指出是焦点—准线条件、平行反射条件，还是对称拱形的近似；选椭圆，要找到距离和或双焦点反射；选双曲线，要找到距离差。只写“它像一条抛物线”还不算完成选择。

用数据确定参数。 每个参数都要带着几何意义和单位。比如 $a$ 是半轴长度， $c$ 是中心到焦点的距离， $p$ 是顶点到焦点的距离。平方后的参数有平方单位，不能把 $b^2=24$ 米平方误写成米。

回到现实验算。 把已知点代回方程，检查单位和数量级，再写出有效范围、应取的分支和最终解释。桥拱只取两端之间的一段；双站定位还要用“哪一站先收到”选择左右分支。

从哪一句话认出曲线

情境中的稳定几何条件	优先考虑的模型	必须检查的可行条件
到一个定点与一条定直线的距离相等	抛物线	定点不在定直线上；开口朝向焦点一侧
与轴平行的波线反射后汇聚到一点	抛物线	焦点在凹面的内部一侧；入射与反射方向一致
到两个定点的距离和为 $S$	椭圆	$S$ 必须大于两定点间距
到两个定点的距离差绝对值为 $D$	双曲线	$D$ 大于 $0$ 且小于两定点间距
绕中心天体的轨道已知是闭合椭圆	椭圆	中心天体在焦点，不在椭圆中心

最后一列不能省。若两焦点相距 $10$ 米，而题目声称距离和只有 $8$ 米，三角形不等式已经告诉我们：这样的点根本不存在。若距离差等于焦点间距，轨迹会退化，不再是通常的双曲线。

用画法反查不变量

圆锥曲线的构造方法很适合拿来检查模型，因为画笔每走到一个新位置，都必须继续满足原来的长度条件。

抛物线按点构造： 给定焦点 $F$ 和准线 $l$ ，先在准线上任选一点 $H$ ，过 $H$ 作准线的垂线；再作线段 $FH$ 的垂直平分线。两线交点 $P$ 满足 $PF=PH$ ，所以必在抛物线上。换几个，就能得到一串轨迹点。

这些画法的用处不在于画出一条绝对光滑的曲线，而在于让“固定量”变得看得见。后面写方程时，根号和平方只是在记录同一件事。

建模和拟合不是同一件事

桥拱例题会用两个端点和一个拱顶确定一条抛物线。这叫“在抛物线假设下定参数”。它并没有证明真实拱边处处都在这条抛物线上。

如果现场又量了十几个点，可以把它们逐一代回模型。误差都很小，这个近似就够用；误差出现规律性偏离，便要换圆弧、悬链线或更一般的曲线。先提出模型，再用额外数据检验模型，这才是完整顺序。

桥拱：三个关键点怎样变成一段抛物线

设一座对称桥拱的两端相距 $20$ 米，拱顶比两端连线高 $8$ 米。现在要回答两个现场问题：距离中心水平 $6$ 米处有多高？这条方程在哪个范围内才代表桥拱？

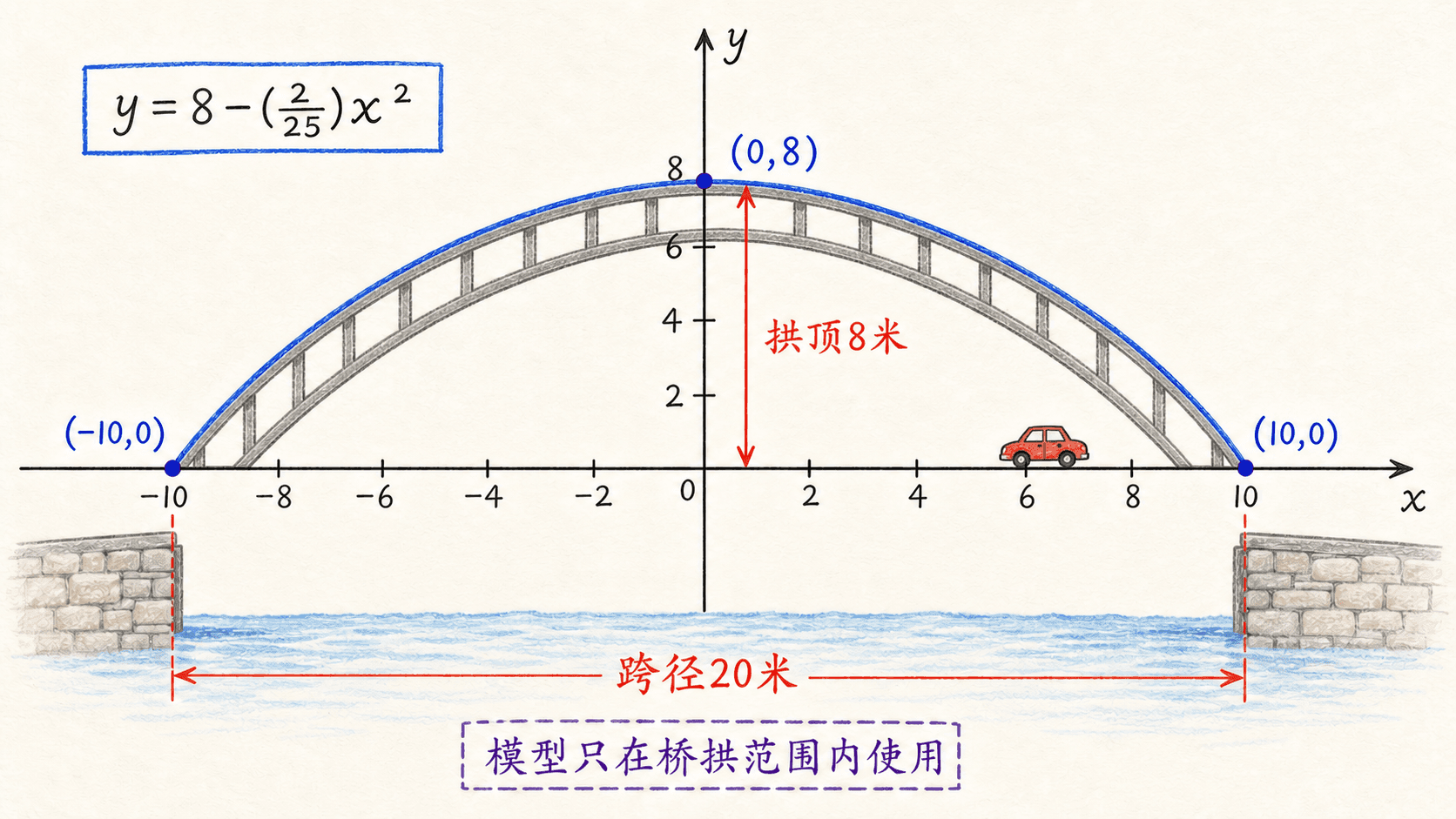

跨度20米、拱顶8米的抛物线桥拱坐标模型

把桥拱底边中点放在原点，对称轴就是 $y$ 轴，三个测量点会直接落在简单坐标上。

为什么先试抛物线

题目已经给出三个信号：拱形左右对称、最高点在中间、我们只需要一个简洁的截面近似。抛物线正好能用“顶点加一个边界点”定下参数。不过这仍是一个假设，不能因为画面像拱形，就宣称真实结构必然是抛物线。

坐标怎样放

把两端连线中点设为原点，水平向右为 $x$ 轴，竖直向上为 $y$ 轴，长度单位都是米。于是三个关键点是

(-10,0),\qquad (10,0),\qquad (0,8).

顶点在 $(0,8)$ ，对称轴是 $y$ 轴，因此不用从一般式 $y=Ax^2+Bx+C$ 开始。对称性已经告诉我们一次项为零，可以直接设

y=ax^2+8.

用端点确定参数

把右端点 $(10,0)$ 代入：

0=100a+8,

所以

a=-\frac{2}{25}.

桥拱的截面模型是

y=8-\frac{2}{25}x^2,qquad -10\le x\le 10.

负号说明离开中心后高度下降；定义域说明我们只使用两端之间的拱边。代回 $x=\pm10$ 得 $y=0$ ，代回 $x=0$ 得 $y=8$ ，三个测量点都通过了检查。

把答案翻译成净高

距离中点水平 $6$ 米处，取 $x=6$ 或 $x=-6$ 都会得到同一高度：

y=8-\frac{2}{25}\cdot 6^2 =8-\frac{72}{25} =\frac{128}{25} =5.12.

现实解释是：在离桥拱中心线 $6$ 米的位置，这个近似模型给出的竖直净高为 $5.12$ 米。

假如车辆以中心线行驶、车身半宽 $3$ 米，高 $7$ 米，那么要检查的是车顶两角 $x=\pm3$ 处的拱高：

y(3)=8-\frac{2}{25}\cdot9=7.28.

模型给出 $7.28$ 米，大于车辆高度 $7$ 米，理论余量是 $0.28$ 米。不过真正放行前还要扣除路面起伏、车辆摆动和安全裕度。方程给出了几何净空，不会自动替工程规范做决定。

只写 $y=8-\frac{2}{25}x^2$ 会让代数曲线向左右无限延伸。桥拱模型必须连同一起交付；超出这个范围的点只是方程的延伸，不是桥的一部分。

反射面：从口径和深度找到接收器位置

卫星天线的三维形状是抛物面。取一条经过对称轴的竖直平面切开它，截线是一条抛物线。远处卫星传来的波，在这个小范围内可以近似成一束与对称轴平行的波线；它们碰到反射面后，会汇到焦点附近的接收器。

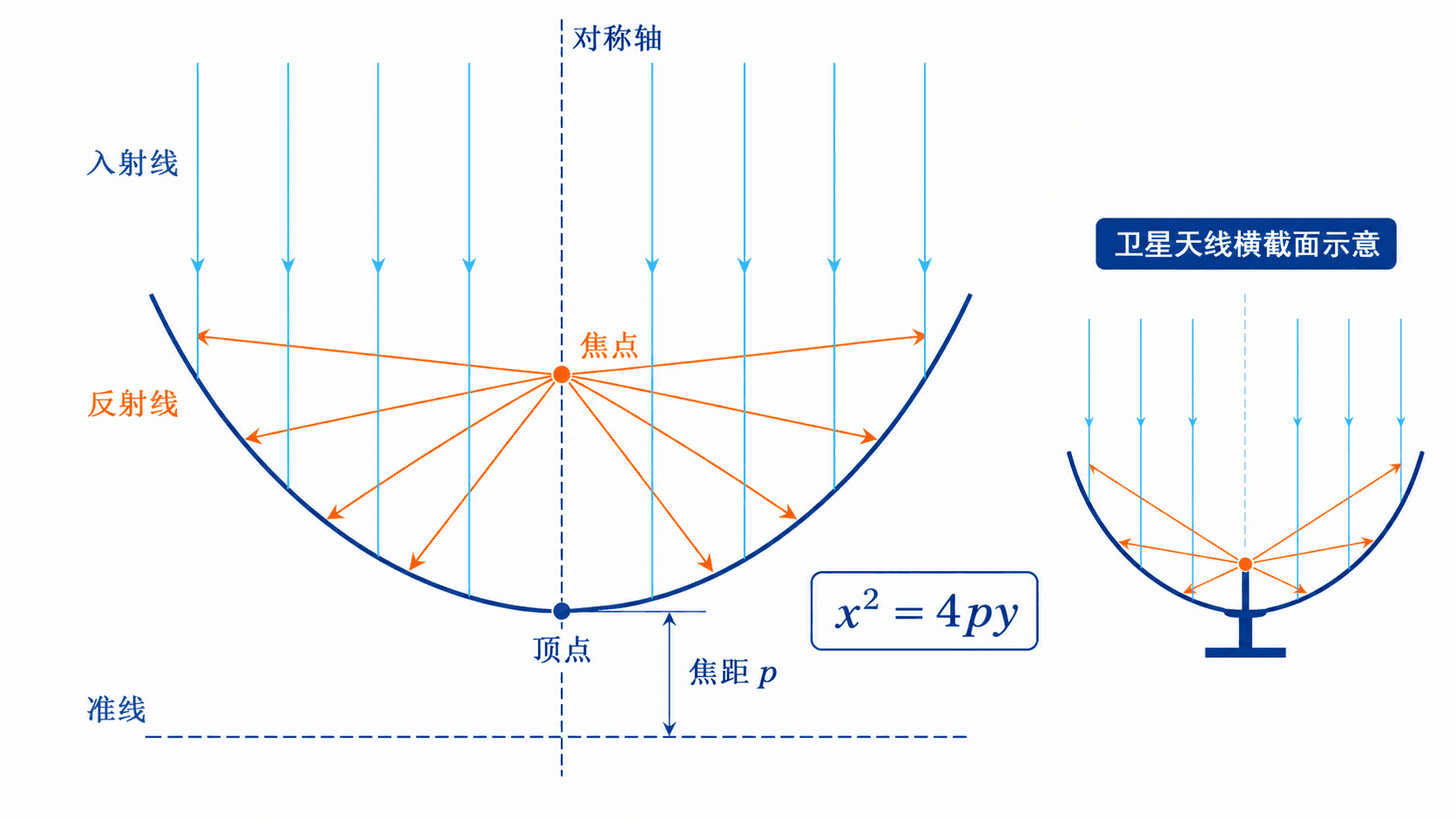

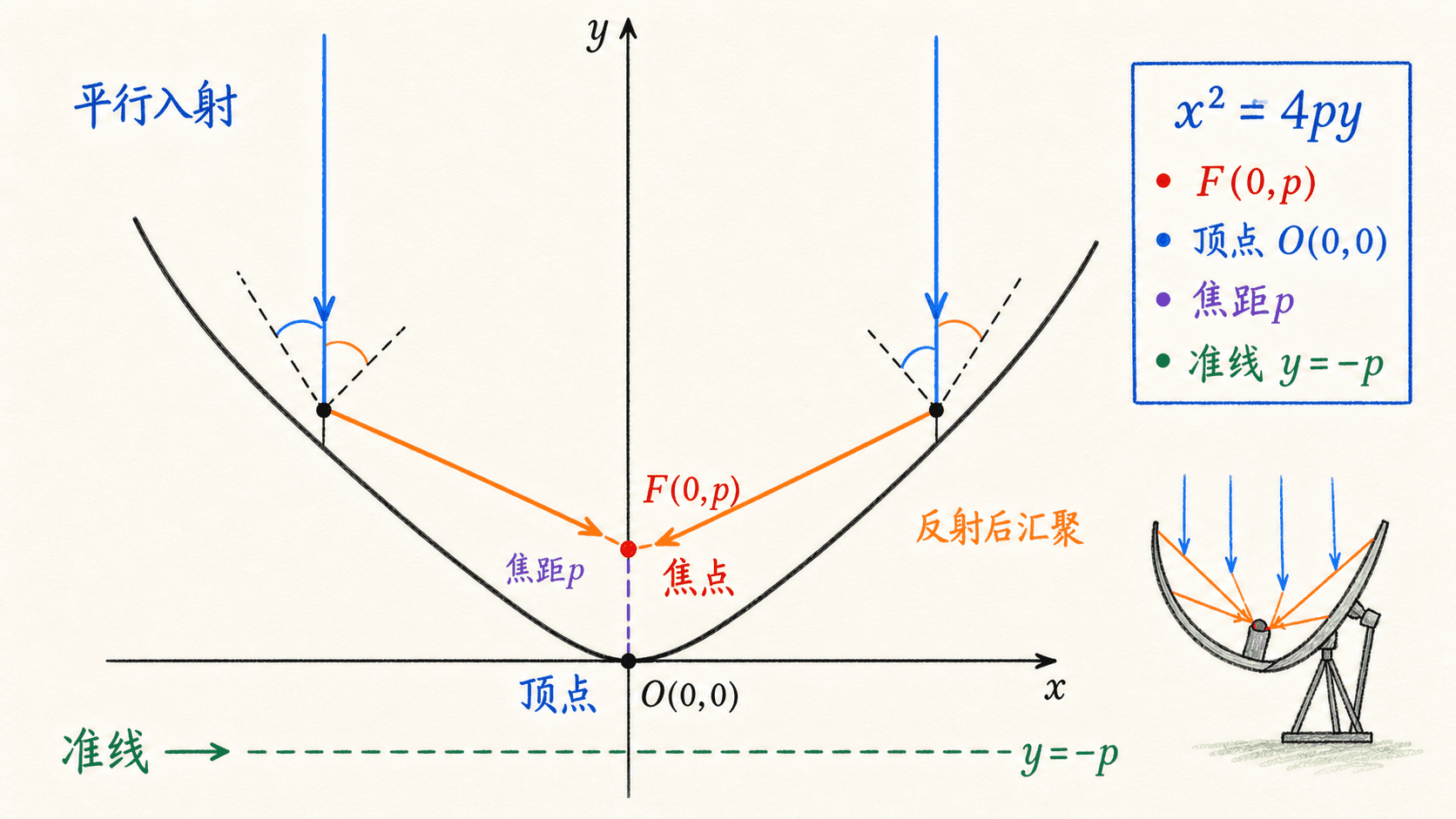

抛物线反射面中平行入射线经反射汇聚到焦点

箭头方向也是数学信息：平行入射线先碰到反射面，随后沿橙色方向走向焦点。

反射性质为什么和切线有关

在抛物线上取一个碰撞点 $P$ 。过 $P$ 的法线会平分“指向焦点的方向”和“平行于对称轴的方向”所成的角。反射定律说入射角等于反射角，而角度都是相对法线量的。因此，平行于轴的入射线反射后经过焦点；把传播方向全部反过来，从焦点发出的波又会被反射成平行波束。

这条性质比“抛物线长得像碗”更能说明模型为什么合适。我们选择抛物线，是因为要满足指定的反射方向，而不只是因为外形相似。

例题：口径 $120$ 厘米，深度 $30$ 厘米

把反射面最低点设为顶点 $O(0,0)$ ，对称轴向上，单位取厘米。设截面方程为

x^2=4py.

这里 $p$ 是顶点到焦点的距离，焦点为 $(0,p)$ 。口径 $120$ 厘米意味着半径是 $60$ 厘米，深度 $30$ 厘米意味着边缘比顶点高 $30$ 厘米，所以边缘点可以写成

(60,30).

把它代入方程：

60^2=4p\cdot30.

解得

p=30.

因此接收器的理想几何位置是焦点

F(0,30),

也就是沿对称轴离顶点 $30$ 厘米。

这个结果还可以整理成一个便于复核的关系。若口径为 $D$ 、深度为 $d$ ，边缘点是 $(D/2,d)$ ，于是

\left(\frac{D}{2}\right)^2=4pd,

从而

p=\frac{D^2}{16d}.

代入 $D=120$ 、 $d=30$ ，仍得到 $p=30$ 厘米。公式中的 $D$ 和 $d$ 必须用同一种长度单位；若一个用米、一个用厘米，计算出来的 $p$ 不会有可解释的单位。

模型没有替你算进去的东西

焦点是截面模型给出的几何位置。现实安装时，接收器有体积，支架会遮挡一部分波，反射面也可能不是从顶点一直延伸到理想边缘。题目若只问“焦点离顶点多远”， $30$ 厘米已经回答完；若问设备怎样安装，就要再加入这些工程条件。

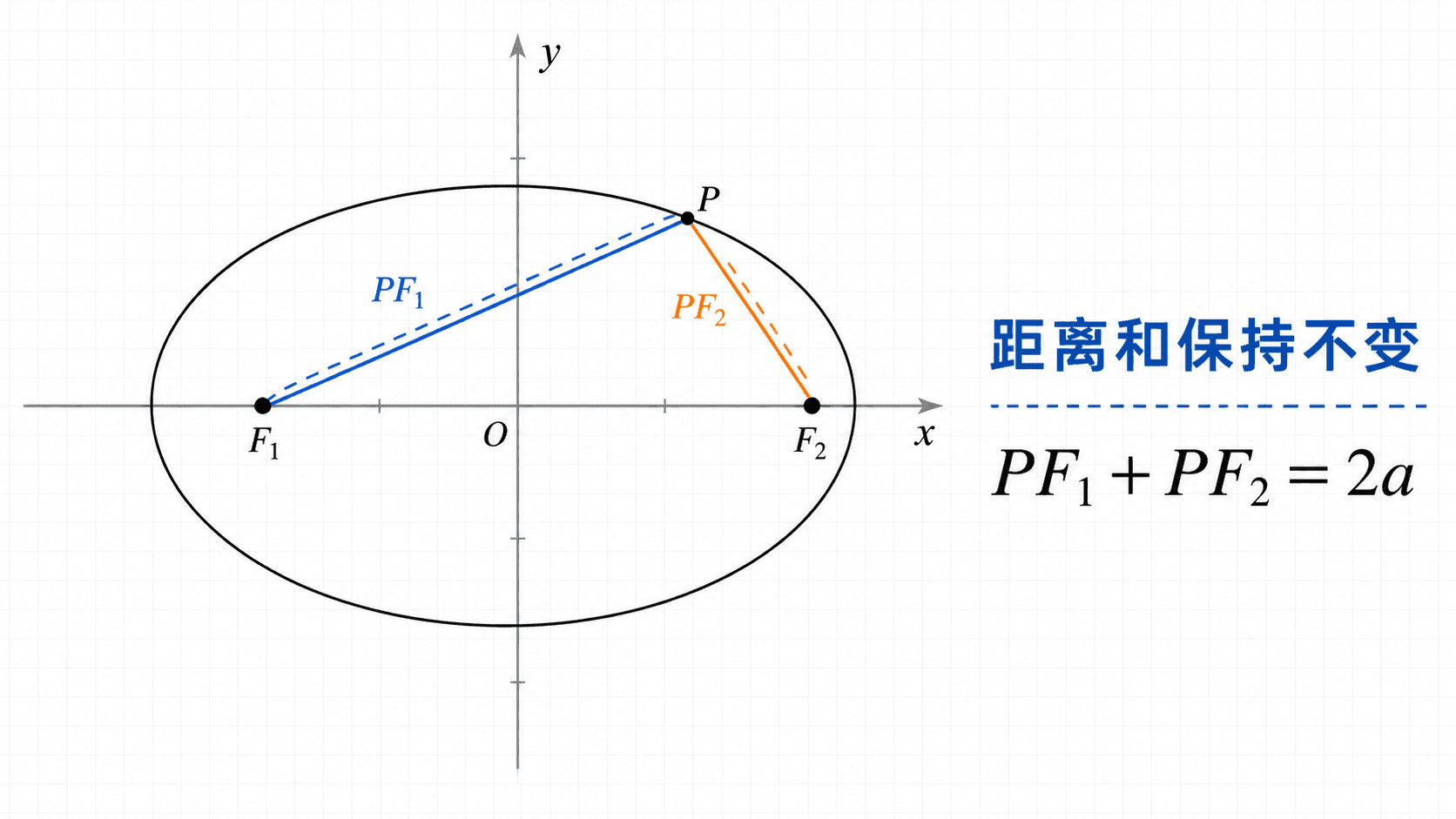

椭圆路径：把“总路程不变”翻译成半轴

想象纸上钉着两个图钉，绳子两端系在图钉上，笔尖把绳子绷紧后绕一圈。笔尖到两个图钉的距离加起来，始终等于绳长。这个动作比定义更容易记：两个焦点固定，距离和固定，动点走出椭圆。

例题：两个站点之间的总路程固定

固定点为

F_1(-5,0),\qquad F_2(5,0),

动点 $P$ 满足

PF_1+PF_2=14.

求轨迹方程，并解释 $P$ 离两站连线最远能到多高。

先检查轨迹是否存在。 两焦点相距 $10$ ，距离和是 $14$ 。因为 $14>10$ ，三角形不等式允许这样的点存在，而且轨迹不是退化线段。

读出和。 椭圆上的距离和为，所以，即。焦点在，所以。

把最高点 $P(0,2\sqrt6)$ 代回距离条件，可以做一次不依赖标准方程的检查：

PF_1=PF_2=\sqrt{5^2+(2\sqrt6)^2}=\sqrt{49}=7,

所以

PF_1+PF_2=14.

数字和原始条件完全对上。

双焦点反射也是同一个椭圆

椭圆在点 $P$ 处的法线平分两条焦半径的夹角。于是从一个焦点发出的声线或光线，碰到理想椭圆边界后，会反射向另一个焦点。这能解释某些椭圆形反射装置或“耳语廊”的二维截面模型。

要注意，距离和与反射不是两套互不相干的知识。距离和定义决定了椭圆的形状，切线和法线性质又从这个形状中导出反射方向。建模时，题目说“总路程固定”可以从距离和入手；题目说“从一处发出、在边界反射后到另一处”可以从双焦点反射入手。

椭圆轨道：中心天体为什么不在中心

画椭圆轨道时，最常见的误会是把中心天体放在椭圆中心。真正的焦点模型里，中心天体位于一个焦点。椭圆中心只是两个焦点的中点，它不一定摆着任何天体。

例题：由最近、最远距离恢复轨道几何

设某个理想化轨道位于同一平面内，中心天体在右焦点。天体到轨道最近点的距离为 $4.2$ 天文单位，到最远点的距离为 $9.8$ 天文单位。求椭圆的 $a,c,e,b$ ，并在以椭圆中心为原点的坐标系中写出方程。

把右端顶点看作近地点，左端顶点看作远地点。几何关系是

r_{\min}=a-c,

r_{\max}=a+c.

两式相加、相减：

a=\frac{r_{\min}+r_{\max}}{2} =\frac{4.2+9.8}{2} =7,

c=\frac{r_{\max}-r_{\min}}{2} =\frac{9.8-4.2}{2} =2.8.

离心率为

e=\frac{c}{a}=\frac{2.8}{7}=0.4.

再由

b^2=a^2-c^2

得到

b^2=49-7.84=41.16,

所以

b=\sqrt{41.16}\approx6.42.

若长轴沿 $x$ 轴，轨道方程是

\frac{x^2}{49}+\frac{y^2}{41.16}=1.

中心天体的位置不是 $(0,0)$ ，而是右焦点

F(2.8,0).

检查右端顶点 $(7,0)$ 到焦点的距离：

7-2.8=4.2.

检查左端顶点 $(-7,0)$ 到焦点的距离：

2.8-(-7)=9.8.

这两步把方程重新接回了“最近”和“最远”的现实含义。

这里做的是轨道的几何恢复：题目已经告诉我们轨道是椭圆，再由近、远距离求参数。为什么实际天体在引力作用下形成这种轨道，属于动力学问题，不能只靠椭圆定义推出。

双站时间差：一条双曲线还不是一个位置

信号源不知道自己何时发射也没关系。若两个同步接收站记录同一次脉冲，到达时刻相减后，未知的发射时刻会被消掉。只要传播速度近似恒定，时间差就能变成路程差。

例题：左站早收到 $4$ 微秒

两个接收站是

A(-3,0),\qquad B(3,0),

坐标单位为千米。信号到达 $A$ 比到达 $B$ 早 $4$ 微秒，传播速度取

v=0.3\ \text{千米/微秒}.

求信号源 $P$ 的可能位置模型。

把时间差变成距离差。 同一信号多走的路程为

v\Delta t=0.3\times4=1.2\ \text{千米}.

因为 $A$ 先收到，所以 $PA<PB$ ，带方向的关系应写成

在左顶点 $P(-0.6,0)$ 上做一次检查：

PA=\lvert-0.6-(-3)\rvert=2.4,

PB=\lvert-0.6-3\rvert=3.6,

于是

PB-PA=1.2.

时间差也确实是

\frac{1.2}{0.3}=4\ \text{微秒}.

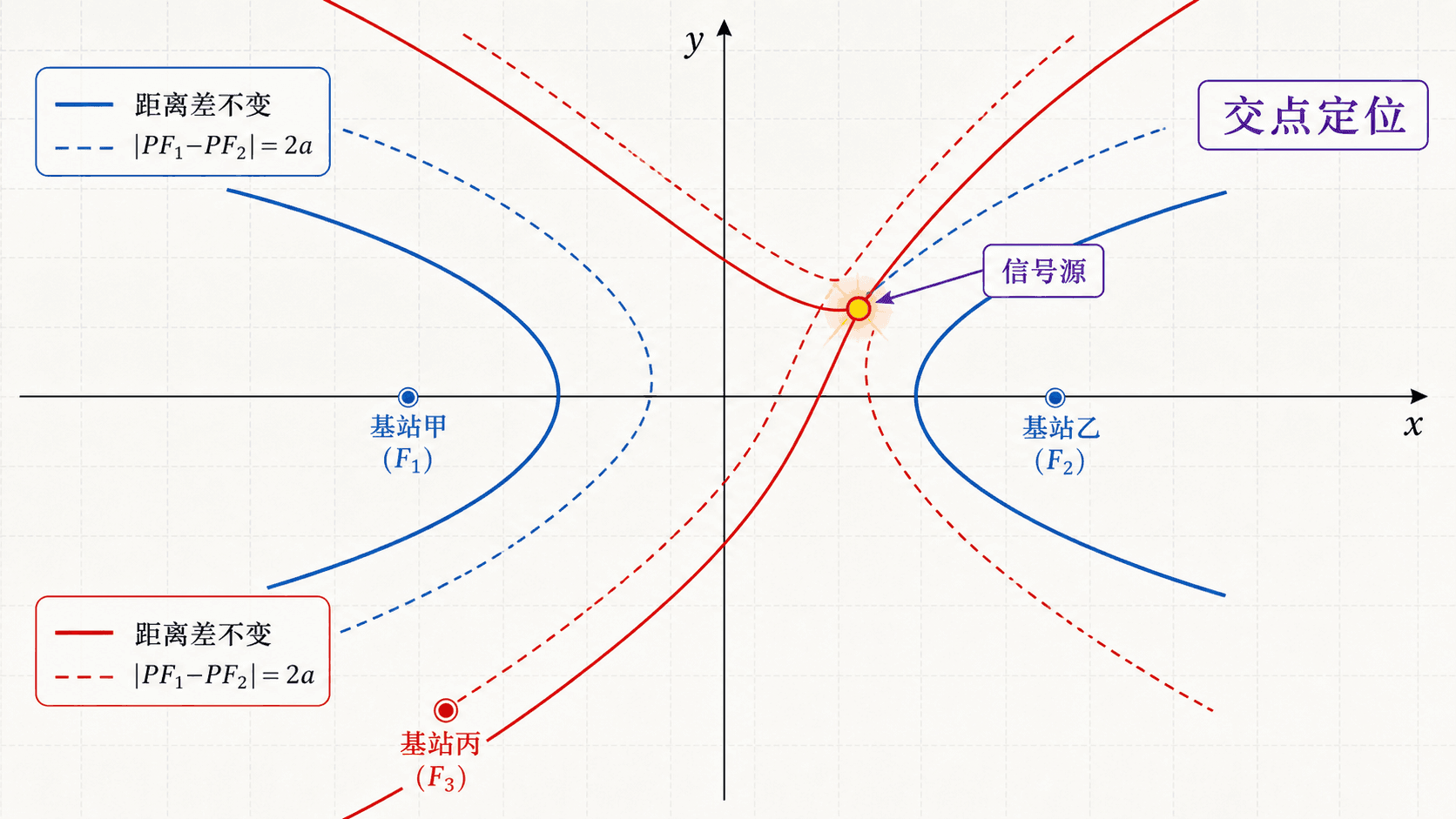

为什么两个站还定不出唯一点

这对接收站只给出一条双曲线分支，源点可能在这条分支上的很多位置。再加入第三个同步站，可以用另一对站点得到第二条双曲线；两条曲线的交点才是候选位置。若仍有两个交点，还要靠覆盖区域、海陆边界、信号方向或更多站点排除。

时间差模型还偷偷用了三个现实假设：各站时钟同步、传播速度已知、信号沿近似直线路径传播。若信号穿过不同介质或发生明显反射， $v\Delta t$ 不再等于简单的直线距离差，方程本身就要修改。

双曲线的切线也保留焦点信息

时间差定位只用了距离差定义，没有用到切线。不过在双曲线任一点，两条焦半径所成的一对邻补角，会分别被该点的切线和法线平分。因此，一条朝某个焦点传播的理想光线碰到双曲线反射面后，反射方向看起来像是从另一个焦点发出的。

这个性质不参与上面的 $1.2$ 千米计算，却能帮助我们分清两件事：同一条双曲线既可以由“距离差不变”构造，也可以在反射问题里由两条焦半径的方向关系识别。模型该用哪一种入口，取决于题目实际给的是时间、距离还是光路。

双曲线定义用的是距离差的绝对值，所以标准方程天然包含两支；接收记录中的“谁先到”提供了符号。忘记这条带方向的信息，就会把不可能的另一支也交给定位系统。

把计算结果交回现场前，再做一次对账

一个模型最危险的时刻，往往是方程已经算得很漂亮的时候。此时人容易停笔，但现实问题恰恰还没回答完。可以按下面的顺序做一次短对账。

坐标和单位对不对

原点放在哪里，正方向朝哪里？
坐标单位是米、千米还是天文单位？
时间差乘速度后，单位有没有变成长度？
$b^2$ 的单位是长度平方，最后需要的是 $b$ 还是 $b^2$ ？

参数和曲线对不对

椭圆是否满足 $a>c$ ，也就是距离和大于焦点间距？
双曲线是否满足 $c>a>0$ ，也就是距离差小于焦点间距？
抛物线的开口方向与顶点、焦点位置是否一致？
已知端点、边缘点、近地点和远地点能否代回模型？

现实范围对不对

桥拱是否写了 $-10\le x\le10$ 这样的有效范围？
天线模型说的是二维截面，还是完整三维设备？
轨道中的中心天体是否放在焦点？
定位方程是否根据先后顺序选了正确分支？

答案有没有回答原问题

题目问净高，就用“米”给出净高；问接收器位置，就说离顶点多远；问可能位置，就说明是一条曲线还是一个交点。只留一个方程让读者自己猜它意味着什么，建模链就少了最后一环。

练习：把每条链亲自走一遍

拱门净高

一个对称拱门宽 $12$ 米，高 $4.5$ 米。以底边中点为原点，向上为 $y$ 轴，用抛物线近似拱边，并求离中心水平 $3$ 米处的高度。

反射器焦点

一个抛物面反射器的口径为 $80$ 厘米，深度为 $20$ 厘米。截面以顶点为原点、向上为 $y$ 轴，方程写成 $x^2=4py$ 。求焦点离顶点的距离。

距离和轨迹

两个固定点为 $F_1(-4,0)$ 、 $F_2(4,0)$ ，动点到它们的距离和为 $10$ 。求轨迹方程和动点离轴的最大距离。

由近、远距离恢复椭圆轨道

一个理想化椭圆轨道的中心天体位于右焦点。最近距离为 $3.6$ 天文单位，最远距离为 $8.4$ 天文单位。求 $a,c,e,b^2$ ，并写出以椭圆中心为原点、长轴沿 $x$ 轴的方程。

选择时间差双曲线的分支

两个接收站为 $A(-5,0)$ 、 $B(5,0)$ ，坐标单位为千米。信号到达右站 $B$ 比到达左站 $A$ 早 $20$ 微秒，传播速度为 $0.3$ 千米/微秒。求可能位置的双曲线方程，并说明应取哪一支。

判断模型有没有说完整

某同学写道：“桥拱方程是 $y=8-\frac{2}{25}x^2$ ；双站定位方程是 $\frac{x^2}{0.36}-\frac{y^2}{8.64}=1$ 。”这份答案还缺哪些现实信息？

桥拱方程缺少坐标单位、原点和正方向说明，还缺有效范围 $-10\le x\le10$ 。不写范围，方程会把桥拱错误地延伸到两端之外。

双站定位方程缺少站点位置、传播速度和时间差的单位，也没有根据“哪一站先收到”选择左支或右支。即使补上分支，一对站点仍只能把信号源限制在一条曲线上，不能给出唯一位置；还需要第三个站点或其他约束。

用一页纸交付自己的模型

如果要把本章方法变成一个小项目，可以选一座拱门、一只碗形反射面、一张椭圆轨道示意图，或一组虚拟接收站数据。最终报告不必长，但要让别人能复算。

画现实草图，写明要回答的具体问题和所有单位。

标出动点与固定对象，用一句话写出稳定几何条件。

说明为什么选择抛物线、椭圆或双曲线，并明确这一步用了什么近似。

画坐标系，标出原点、正方向、关键点坐标和模型有效范围。

只要这六项能连起来，模型就不再是一串突然出现的公式。你能看见每个数字从哪里来，也能说清方程里的每一段在现实中管到哪里。

把这条翻译链带走

桥拱告诉我们：选好对称坐标后，几个测量点可以定下一段近似曲线，但方程必须带有效范围。反射面告诉我们：曲线模型有时由功能决定，焦点位置来自反射方向而不只是外形。椭圆把距离和、双焦点反射和闭合轨道连在一起；双曲线则把到达时间差变成距离差，再用接收先后选择分支。

以后再遇到圆锥曲线应用题，先别问“该套哪个标准式”。先把动点找出来，再问它被什么稳定条件拴住。条件一旦说清，坐标、曲线和参数会顺着同一条链落下来；最后别忘了把答案从方程里拿出来，交还给桥拱、天线、轨道或接收站。
